MODE D'EMPLOI ONDEA - LC10PVHY LC13PVHY LC16PVHY ELM LEBLANC

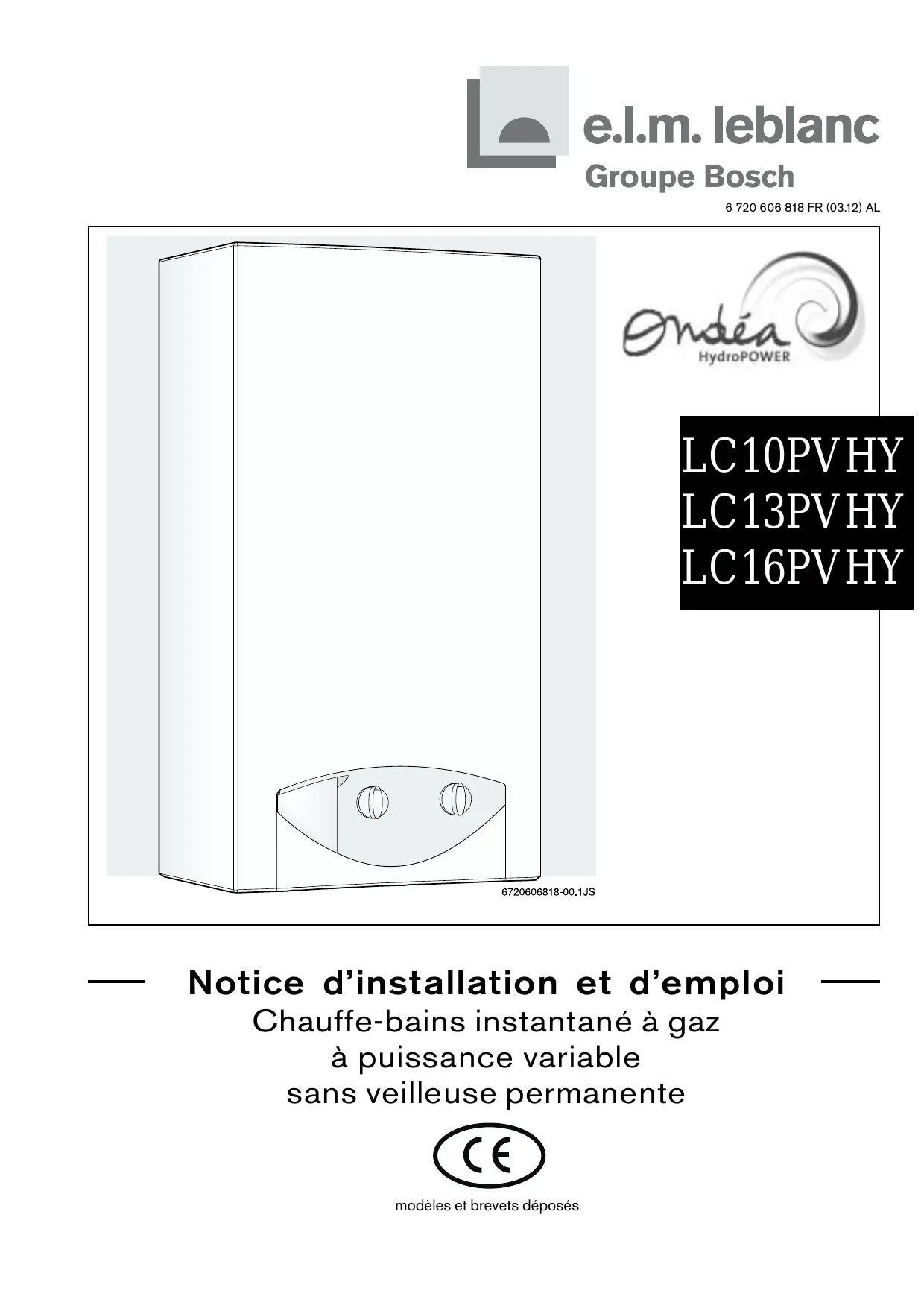

Notice d'installation et d'emploi
Chauffe-bains instantané à gaz à puissance variable sans veilleuse permanente
Sommaire
page
page
1. Caractéristiques
1.1 Caractéristiques de la gamme 2
1.2 Description des appareils 2
1.3 Accessoires de raccordement 2
1.4 Codification 2
1.5 Cotes d'encombrement .... 3
1.6 Schéma de fonctionnement .... 4
1.7 Schéma électrique....5
1.8 Caractéristiques techniques....5
2. Règles d'installation
2.1 Lieu d'installation 6
2.2 Réglementations ...... 6
2.3 Raccordement en eau 6
2.4 Raccordement en gaz 7
2.5 Fonctionnement de la turbine Hydropower .... 7
2.6 Evacuation des produits de combustion....7
2.7 Mise en service 7
3. Utilisation et entretien
3.1 Fonctionnement 8

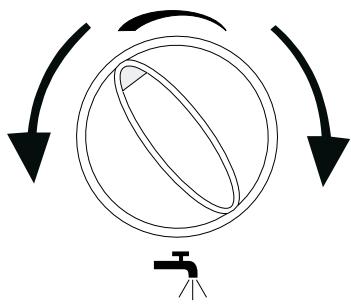

3.2 Réglage de la température d'eau chaude .... 8
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T) 8
3.4 Réglage gaz du chauffe-bain 8
3.5 Entretien 8
3.6 Changement de gaz 9

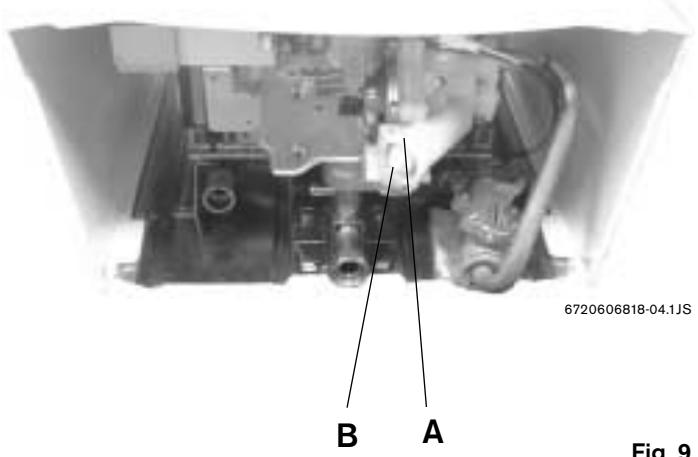

3.7 Procédure de vidange (mise hors gel de l'appareil) .. 9
3.8 Dysfonctionnements et solutions .... 10
1. Caractéristiques
1.1 Caractéristiques de la gamme
CE 0464
| MODELE | LC 10 PV HY | LC 13 PV HY | LC 16 PV HY |
| NUMERO | CE 0464 BM 0007 | ||
| CATEGORIE | II_2E+3+ | ||
| TYPE | B_11BS | ||
| PUISSANCE UTILE | 7 à 17,4 kW | 7 à 22,6 kW | 7 à 27,6 kW |
1.2 Description des appareils
Les appareils sont munis d'un allumage électronique commandé par un commutateur couplé à une valve eau.
Sécurité assurée par:
- une électrode d'ionisation ne permettant pas le passage du gaz vers le brûleur en cas d'absence de la flamme à l'allumage.
- un dispositif de contrôle des gaz brûlés (S.P.O.T.T) qui contrôle l'évacuation des produits de combustion.
Le brûleur de la veilleuse non-permanente ne fonctionne que pendant la durée qui s'écoule entre l'ouverture du robinet d'eau et l'allumage du brûleur principal. L'absence de flamme de la veilleuse sans puisage permet de faire des économies par rapport aux appareils classiques.
Le corps de chauffe est en cuivre. La valve eau est fabriquée en polyamide renforcée, avec de la fibre de verre entièrement recyclable.
Le réglage automatique du débit d'eau permet un débit constant en cas de variations de pression du réseau d'eau froide. Les chauffe-bains peuvent fonctionner même avec des faibles pressions d'eau du réseau.
La puissance varie en fonction du débit d'eau au puisage.
1.3 Accessoires de raccordement
La pochette « accessoires » comprend:
- Gabarit de pose pour appareil LC 10 PVHY / LC 13 PVHY et LC 16 PVHY
- un coude 1/2" eau chaude + joints
- un robinet d'eau froide + joints
- un tube flexible eau froide + joints
- un robinet de gaz + joint
- un tube de gaz + joints
- un raccord gaz 1/2" 3/4" + joints
1.4 Codification
| Chauffe-bains | Débit Δt 25°C | Equipement | Type de gaz |
| LC10PVHY-N | 10l/min | sans mélangeur | naturel |
| LC10PVHY-B | 10l/min | sans mélangeur | butane/propane |
| LM13PVHY-N | 13l/min | sans mélangeur | naturel |
| LM13PVHY-B | 13l/min | sans mélangeur | butane/propane |
| LM16PVHY-N | 16l/min | sans mélangeur | naturel |
| LM16PVHY-B | 16l/min | sans mélangeur | butane/propane |
PV : Puissance variable
* Diamètre sortie collerette
1 Habillage
2 Pattes de fixation de l'appareil
3 Sélecteur de température/débit d'eau
4 Témoin de dysfonctionnement ou arrêt du brûleur
5 Interrupteur
6 Témoin de fonctionnement du brûleur
7 Sélecteur de puissance
8 Raccordement gaz
9 Collerette de raccordement de la buse coupe-tirage
10 Buse coupe-tirage
11 Corps de chauffe en cuivre
12 Bloc gaz aluminium
13 Boitier de commande
14 Valve eau en polyamide


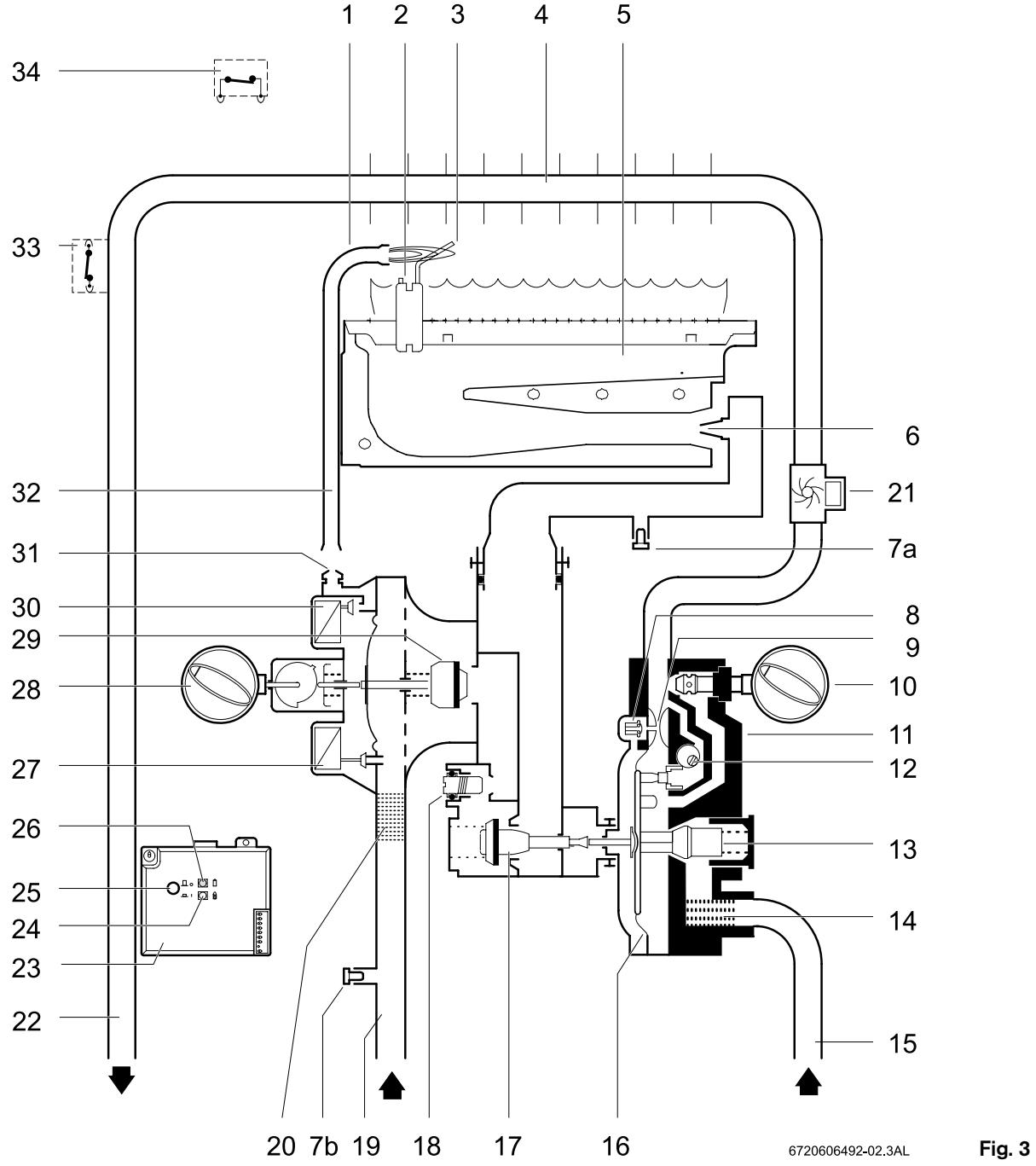

1 2 3 4 5 34 33 6 21 7a 32 31 8 9 30 10 29 11 28 12 27 13 26 14 25 24 23 22 20 7b 19 18 17 16 Fig. 3 15 6720606492-02.3AL1 Veilleuse
2 Electrode d'allumage
3 Electrode d'ionisation
4 Corps de chauffe
5 Brûleur
6 Injecteur de brûleur
7a Prise de pression (brûleur)
7b Prise de pression (arrivée gaz)
8 Ralentisseur d'allumage
9 Venturi
10 Sélecteur de température/débit d'eau
11 Valve eau
12 Vis de réglage du débit d'eau minimum
13 Régulateur de débit d'eau
14 Filtre d'arrivée eau
15 Arrivée eau froide
16 Membrane eau
17 Valve gaz modulante
18 Vis de réglage
19 Tube d'arrivée gaz
20 Filtre gaz
21 Turbine Hydropower
22 Sortie eau chaude
23 Boîtier électronique
24 Témoin de fonctionnement du brûleur
25 Interrupteur
26 Témoin de dysfonctionement ou arret du bruleur
27 Servo électrovanne
28 Sélecteur de puissance
29 Valve gaz
30 Electrovanne veilleuse
31 Injecteur gaz veilleuse
32 Tube veilleuse
33 Thermostat limiteur de température
34 Thermostat S.P.O.T.T.

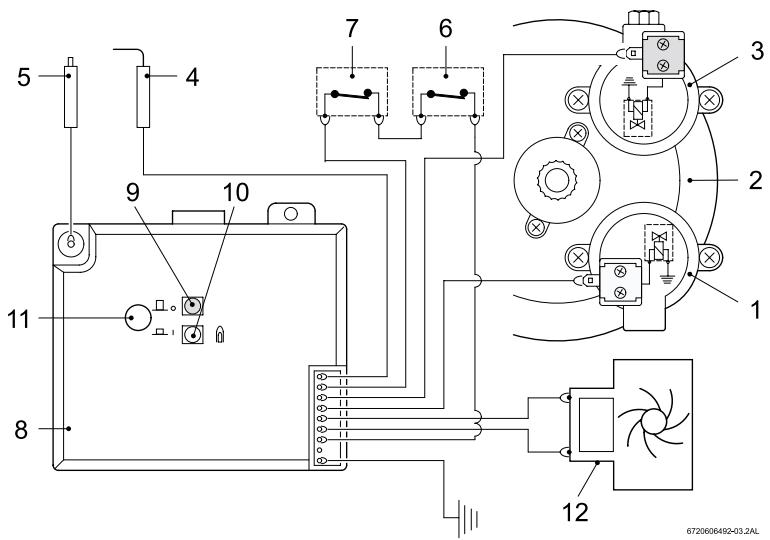

1.7 Schéma électrique
1 Servo électrovanne
2 Valve pneumatique
3 Electrovanne veilleuse
4 Electrode d'ionisation
5 Electrode d'allumage
6 S.P.O.T.T.
7 Thermostat limiteur de température sanitaire
8 Boîtier électronique
9 Témoin de dysfonctionement/arrêt du brûleur
10 Témoin de fonctionnement du brûleur
11 Interrupteur
12 Turbine Hydropower
1.8 Caractéristiques techniques
| Caractéristiques techniques | Symbole | Unité de mesure | LC 10 HY | LC 13 HY | LC 16 HY | |
| Puissance et débit thermique* | Puissance utile nominale | P_n | kW | 17.4 | 22.6 | 27.6 |
| Puissance utile minimale | P_min | kW | 7.0 | 7.0 | 7.0 | |
| Plage de réglage de la puissance utile nominale | kW | 7.0 - 17.4 | 7.0 - 22.6 | 7.0 - 27.6 | ||
| Débit nominal | Q_n | kW | 20.0 | 26.3 | 32.1 | |
| Débit minimal | Q_min | kW | 8.1 | 8.1 | 8.1 | |
| Pression gaz à l'entrée de l'appareil* | Gaz Naturel H - 2E+ | G20 | mbar | 20 | 20 | 20 |
| Gaz Naturel H - 2E+ | G25 | mbar | 25 | 25 | 25 | |
| Butane - 3+ | G30 | mbar | 28/30 | 28/30 | 28/30 | |
| Propane - 3+ | G31 | mbar | 37 | 37 | 37 | |
| Débit gaz à Qn* | Gaz Naturel H - 2E+ | G20 | m^3/h | 2.1 | 2.8 | 3.4 |
| Gaz Naturel H - 2E+ | G25 | m^3/h | 2.5 | 3.2 | 4.0 | |
| Butane - 3+ | G30 | kg/h | 1.6 | 2.0 | 2.5 | |
| Propane - 3+ | G31 | kg/h | 1.6 | 2.0 | 2.5 | |
| Donnée technique eau** | Pression maximale** | p_w | bar | 12 | 12 | 12 |
| Avec la manette tournée à fond dans le sens des aiguilles d'une montre | ||||||
| Débit d'eau a t 55 °C | l/min | 2 - 5.0 | 2 - 6.5 | 2 - 8.0 | ||
| Pression minimale | p_wmin | bar | 0.35 | 0.35 | 0.45 | |
| Avec la manette tournée à fond dans le sens inverse des aiguilles d'une montre | ||||||
| Débit d'eau a t 25 °C | l/min | 4 - 10 | 4 - 13 | 4 - 16 | ||
| Débit massique des produits de combustion | Pression des produits de combustion | mbar | 0.015 | 0.015 | 0.015 | |
| Débit massique*** | g/s | 12 | 16.9 | 20 | ||
| Température*** | °C | 170 | 170 | 180 |
* Débit gaz à 15°C - 1013 mbar/sec : Gaz Naturel: G20 34.02 MJ/m³ (9.5 kWh/m³)
G25 29.25 MJ/m ^3 (8.1 kWh/m ^3 )
Gaz Butane 45.65 MJ/kg (12.7 kWh/kg)
Gaz Propane 46.34 MJ/kg (12.9 kWh/kg)
** Limitation des effets d'expansion de l'eau
*** Valeurs relevées en amont du S.P.O.T.T. à Pn
2. Règles d'installation
2.1 Lieu d'installation
- Installer le chauffe-bain dans un local aéré pour éviter la corrosion. L'air de combustion doit être exempt de matières agressives.
Sont réputés être corrosifs: les hydrocarbures halogénés contenant des composés de chlore et de fluor que l'on trouve, par exemple, dans les dissolvants, les colorants, les colles, les gaz de propulsion et les détergents. - La température maximale des surfaces, à l'exception du conduit de sortie des fumées, est inférieure à 86°C.
- il n'est pas recommandé d'utiliser ce type d'appareil avec une pression inférieure à 0.5 bar.
Important:
La distance minimale conseillée par rapport au mur pour les cotés de l'appareil est de 2 cm. L'appareil ne doit pas être installé sur une paroi inflammable.
L'appareil doit être installé dans un local où la température ambiante est supérieure à 0°C.
Mise en place
- Retirer le sélecteur de température et le sélecteur de puissance.
- Tirer simultanément vers le haut et vers soi l'habillage.
- Mettre les goujons et les pitons sur le mur.
- Fixer l'appareil.
Veillez à ne pas provoquer d'étranglement sur les flexibles au cours du montage.
Rappel: le rayon de courbure du flexible ne doit pas être inférieur à 35 mm.
2.2 Réglementations
Ces appareils doivent obligatoirement être reliés a un conduit d'évacuation emboîté à l'intérieur de la sortie du chauffe-bain.
Ils ne doivent pas être raccordés à un conduit déjà utilisé par un autre appareil (hotte aspirante par exemple).
Collerette de sortie:
- ∅ 110 mm pour le LC 10 PVHY,
- ∅ 125 mm pour les LC 13PVHY/16PVHY.
Arrêté du 2 août 1977.
II. – Un appareil de production d'eau chaude non raccordé ne doit en aucun cas être installé dans une salle de bains, dans une salle de douches, dans une chambre à coucher, dans une salle de séjour ou dans une pièce en communication avec ces pièces par une ouverture permanente autre que celle prévue pour l'amenée d'air en partie basse. Cet appareil ne peut pas être installé dans un local dans lequel la sortie des produits de combustion a lieu par ventilation mécanique contrôlée.
Un local ne doit pas contenir plus d'un appareil de production d'eau chaude non raccordé. Un appareil de production d'eau chaude non raccordé ne doit pas desservir des récipients de plus de 50 litres de capacité, notamment ni bac à laver, ni baignoire. Il ne doit pas desservir plus de trois postes installés et ces trois postes ne peuvent être installés dans plus de deux pièces distinctes.
Arrêtés du 28 octobre 1993 modifiants l'arrêté du 2 août 1977.
- Le II de l'article 17 est complété par l'alinéa suivant:
« Les restrictions de desserte énoncées ci-dessus sont
applicables aux douches, pour les installations ou pour les modifications d'installations concernant l'appareil de production d'eau chaude non raccordé, réalisées postérieurement au 31 décembre 1993. »
Bâtiments d'habitation:
Conditions réglementaires d'installation et d'entretien. L'installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes et règles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
- Arrêtés du 23 novembre 1992 et du 28 octobre 1993 modifiants l'arrêté du 2 août 1977.
- Recommendations ATG B84.
- Norme DTU P 45-204: Installations de gaz (anciennement DTU n° 61-1 - Installation de gaz - Avril 1982 + additif n°1 juillet 1984).
Règlement de sécurité contre l'incendie et la panique dans les établissements recevant du public:
Prescriptions générales
- Pour tous les appareils:
Article GZ: Installations aux gaz combustibles et hydrocarbures liquéfiés.
- Ensuite, suivant l'usage:
Articles CH: chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et l'eau chaude sanitaire.
Articles GC: installations d'appareils de cuisson destinés à la restauration.
Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc ..).
En aucun cas, le constructeur ne saurait être tenu pour responsable si ces différentes prescriptions n'étaient pas respectées.

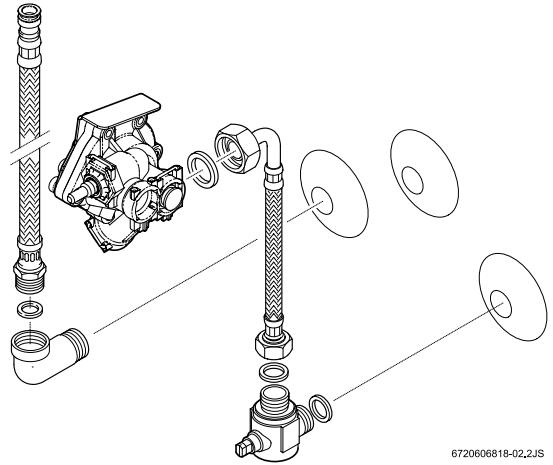

2.3 Raccordement en eau
- Avant d'effectuer les raccordements, il est nécessaire de purger l'installation; la présence de sables dans le circuit peut provoquer une baisse du débit d'eau, voir, une obstruction totale.
- Vérifier que le filtre à eau est correctement mis en place.
- Effectuer un nettoyage périodique du filtre.
- Repérer les canalisations eau froide (à droite) et eau chaude (à gauche) pour éviter tout risque d'erreur de raccordement.
- Effectuer les raccordements eau sur le chauffe-bain.
2.4 Raccordement en gaz
S'assurer que la tuyauterie gaz est parfaitement propre. Le diamètre de la canalisation d'alimentation doit correspondre à la réglementation en vigueur.
2.5 Fonctionnement de la turbine Hydropower
La turbine Hydropower (générateur hydrodynamique) se trouve dans le circuit d'eau entre le groupe eau et la chambre de combustion. Le passage de l'eau entraîne la rotation de la turbine. Cette rotation est transformée par un générateur en électricité qui alimente le boîtier électronique d'allumage et de contrôle de l'appareil.
La tension électrique fournie par la turbine Hydropower est entre 1.1 et 1.7 V DC. Il n'est donc plus nécessaire d'utiliser des piles.
2.6 Evacuation des produits de combustion
Raccorder le conduit d'évacuation des gaz brûlés suivant la réglementation et les règles de l'art en vigueur.
Le conduit d'évacuation des produits de combustion doit avoir le diamètre de la collerette du coupe-tirage.
Il est très important que le conduit d'évacuation des gaz brûlés respecte aussi bien le diamètre de sortie de l'appareil que les dispositions et les réglementations existantes, pour garantir une parfaite évacuation.
Il est conseillé de prévoir un dispositif susceptible de recueillir les condensations de la cheminée.
Si la partie horizontale du conduit d'évacuation mesure moins de 1 mètre, celle-ci doit avoir une pente d'au moins 3% vers le haut.
2.7 Mise en service
- Ouvrir les robinets gaz et eau.
- Vérifier les serrages et l'étanchéité gaz et eau de toutes les canalisations et robinets.
- Mettre en fonctionnement le chauffe-bain.
Vérifiez le bon fonctionnement de la Sonde de contrôle d'évacuation des produits de combustion (spott) comme indiqué au paragraphe 3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.).
3. Utilisation et entretien
3.1 Fonctionnement
L'installateur doit informer l'utilisateur du fonctionnement de l'appareil et de ses dispositifs de sécurité.
La mise en marche du chauffe-bain est très aisée car il est doté d'un allumage électronique.

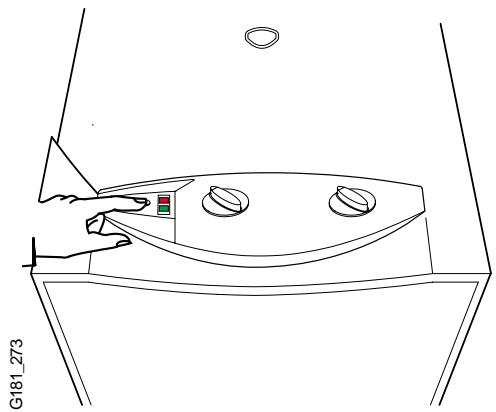

Pour la mise en marche, il suffit d'appuyer sur le bouton "I" (Fig. 7).
Une fois cette opération réalisée, ouvrir le robinet d'eau, ce qui a pour effet de provoquer l'allumage. Le brûleur de la veilleuse s'allume en premier, puis quatre secondes après, le brûleur principal.
Le brûleur de la veilleuse s'éteint environ dix secondes après l'allumage du brûleur principal.
On obtient de cette façon une économie d'énergie importante car le brûleur de la veilleuse ne fonctionne que pendant le temps nécessaire à l'allumage du brûleur principal, contrairement aux systèmes classiques où la veilleuse fonctionne en continu.
En cas de présence d'air dans le circuit gaz, la première mise en route peut ne pas être instantanée. Pour faciliter l'allumage, il est nécessaire de fermer le robinet d'eau chaude et de l'ouvrir à nouveau. Cela a pour effet de relancer l'opération d'allumage.
En cas de gel, éteindre l'appareil et vidanger le circuit d'eau.
3.2 Réglage de la température d'eau chaude (Fig.8)
Le sélecteur de température permet de régler le débit et la température de l'eau chaude sanitaire.
En tournant le sélecteur vers la droite le débit d'eau diminue et la température augmente.
En tournant le sélecteur vers la gauche le débit d'eau augmente et la température de puisage diminue.
En réglant la température sur la valeur minimale suivant les besoins, on diminue la consommation d'énergie et la probabilité de dépôt de tartre dans l'échangeur de chaleur.
3.3 Dispositif de contrôle de l'évacuation des produits de combustion (S.P.O.T.T.)
Toute intervention de l'utilisateur sur le chauffe-bain est absolument interdite. De même, toute modification ou remplacement de pièces avec d'autres éléments incompatibles avec ce type d'appareil sont interdits. Le dispositif de contrôle d'évacuation des produits de combustion ne doit pas être mis hors service.
Ce dispositif ne doit absolument pas être démonté, modifié ou remplacé par un autre capteur de fabrication différente.
Attention:
Toute intervention intempestive sur le dispositif peut entraîner un DANGER pour l'utilisateur.
Fonctionnement et consignes de sécurité:
Le S.P.O.T. T contrôle la bonne évacuation des produits de combustion. En cas de refoulement, le capteur provoque automatiquement l'extinction de la veilleuse et du brûleur. Après 10 minutes d'arrêt, l'usager peut de nouveau puiser de l'eau chaude.
Dans le cas d'une mise en sécurité répétée:
Demander l'intervention d'un professionnel qualifié, pour contrôler le bon fonctionnement de l'appareil et vérifier la vacuité des conduits d'évacuation.
Toute intervention sur l'appareil devra être effectuée par du personnel qualifié.
Vérification du fonctionnement du dispositif: S.P.O.T.T.
- Déboîter le tuyau d'évacuation.
- Remplacer le conduit d'origine par un autre conduit (d'environ 50 cm de longueur) obturé à son extrémité.
- Faire fonctionner le chauffe-bain à la puissance nominale.
- Déplacer le sélecteur de température en position de température maximale.
- Vérifier que le temps de déclenchement ne dépasse pas 2 minutes.
- Remplacer si nécessaire le thermostat de sécurité (n'utiliser que des pièces d'origine).
- Déposer ensuite le conduit et remonter le tube d'évacuation d'origine.
- Cette opération doit être effectuée exclusivement par un personnel habilité et qualifié.
Maintenance:
- enlever la vis de fixation du dispositif S.P.O.T.T.
- enlever le boitier électronique
Remplacer la pièce défectueuse et remonter la pièce neuve en suivant la procédure inverse.
3.4 Réglage gaz du chauffe-bain
Les chauffe-bains sont déjà réglés en usine et ne nécessitent aucun réglage.
Les chauffe-bains équipés en version gaz naturel de 20 mbar sont réglés pour un indice de wobbe de 15 kWh/m ^3 .
Les chauffe-bains équipés en version gaz naturel de 25 mbar sont réglés pour un indice de wobbe de 12,4 kWh/m ^3 .
Les chauffe-bains équipés en version gaz butane/propane sont réglés à la pression de 28/37 mbar.
3.5 Entretien
Règlement Sanitaire Départemental (RSD) article 31.6: L'entretien de l'appareil est à effectuer périodiquement par un spécialiste.
- Après un an de fonctionnement, l'appareil doit être révisé et nettoyé. Si nécessaire, procéder à un détartrage du corps de chauffe.
- Nettoyer les ailettes du corps de chauffe avec un jet d'air comprimé.
- Contrôler les canalisations pour voir si un détartrage est nécessaire (éventuellement avec des produits de commercialisation courante et selon les indications du fabricant).
- Contrôler l'étanchéité de la valve eau.
- Vérifier l'étanchéité de la partie gaz.
- Nettoyer le brûleur.
- Procéder au contrôle complet du chauffe-bain.
- Remettre en service le chauffe-bain.
- Vérifier la bonne évacuation des produits de combustion.
3.6 Changement de gaz
En cas d'adaptation à un gaz autre que celui pour lequel l'appareil est livré, il est fourni sur demande une pochette contenant les pièces nécessaires pour une transformation ainsi qu'une notice explicative. S'adresser à un installateur qualifié ou bien au service après vente e.l.m. leblanc.
3.7 Procédure de vidange (mise hors gel de l'appareil)
- Fermer le robinet d'arrivée d'eau générale.
- Mettre un récipient sous l'appareil.
- Ouvrir un robinet d'eau chaude afin de créer une prise d'air dans le circuit sanitaire.
- Retirer la connexion rapide du filtre (A).
- Retirer le filtre (B).
- Attendre l'écoulement complet.
N.B.: Avant la réouverture du robinet d'arrivée d'eau générale, s'assurer de la présence du filtre et du bouchon.
3.8 Dysfonctionnements et solutions
| Problème | Cause | Solution |
| L'appareil ne s'allume pas.Allumage de la flamme pilote lente et difficile.Témoin rouge clignote. | Interrupteur en position off.Débit d'eau réduit.Débit d'eau réduit. | Vérifier la position de l'interrupteur.Vérifier et corriger.Vérifier et corriger. |
| Eau peu chaude. | Vérifier la position du sélecteur de température et effectuer le réglage suivant la température souhaitée. | |
| Eau peu chaude, flamme faible. | Débit de gaz insuffisant. | Vérifier le détendeur des bouteilles et s'il ne convient pas ou ne fonctionne pas normalement, le remplacer.Vérifier si les bouteilles (butane) gèlent pendant le fonctionnement et si c'est le cas, les mettre dans un local moins froid. |
| Le brûleur s'éteint pendant l'utilisation de l'appareil. | Déclenchement du limiteur de température.Déclenchement du dispositif de contrôle de sortie de gaz brûlés (S.P.O.T.T.). | Remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se reproduit, prendre contact avec un installateur qualifié ou le service après vente e.l.m. leblancAérer le local et remettre l'appareil en marche au bout de 10 minutes. Si le phénomène se reproduit, prendre contact avec un installateur qualifié ou le service après vente e.l.m. leblanc. |
| Débit d'eau réduit. | Pression d'eau insuffisante.Robinets d'isolement ou mélangeur encrassés.Valve-eau obstruée.Corps de chauffe entartré. | Vérifier et nettoyer.Nettoyer le filtre.*Nettoyer et détartrer, si nécessaire.* |
Les cas indiqués par un astérisque * nécessitent l'intervention obligatoire d'un technicien agréé. Les caractéristiques techniques sont données à titre d'indication et non d'engagement. La société e.l.m. leblanc se réserve le droit d'y apporter toutes modifications, améliorations et perfectionnement.
Centre d'Assistance aux professionnels
N°Indigo 0 820 00 4000
e.l.m. leblanc siège social • 124-126, rue de Stalingrad • F-93711 Drancy Cedex
Site internet : www.elmleblanc.fr
