Type de produit	Contrôleur de charge solaire PWM pour batterie 12 V
Marque	Goal Zero
Modèle	Guardian 12V
Dimensions	12,7 × 6,4 × 2,5 cm (5 × 2,5 × 1 po)
Poids	91 g (3,2 oz)
Température de fonctionnement	0 à 40 °C (32 à 104 °F)
Alimentation d'entrée (solaire)	15-20 V, jusqu'à 6 A (90 W max)
Sortie batterie	11-14 V, jusqu'à 6 A (90 W max)
Ports d'entrée	2 ports solaires : 8 mm et 4,7 mm
Port de sortie	1 port 6 mm
Type de batterie compatible	Batterie plomb-acide 12 V
Phases de charge	Récupération basse tension, charge de masse, absorption, maintien
Indicateurs LED	Voyant d'entrée (vert fixe) et voyant de batterie (vert/rouge clignotant ou fixe)
Protections	Protection contre les inversions de polarité, surcharge et court-circuit
Garantie	12 mois
Entretien	Nettoyer avec un chiffon sec et doux
Utilisation	Intérieur ou extérieur à l'abri de l'humidité

FOIRE AUX QUESTIONS - GUARDIAN12V GOAL ZERO

Comment savoir si ma batterie est en charge ?

La LED batterie indique l'état : verte clignotante (charge 0-5% ou 50-95%), verte fixe (charge 95-100%). Consultez la section des voyants dans la notice.

Comment vérifier que la source d'alimentation est connectée ?

La LED Power (alimentation) s'allume en vert fixe dès qu'une source (solaire ou adaptateur) est branchée correctement.

Le Guardian détecte-t-il le niveau de la batterie ?

Oui, les voyants LED indiquent l'état de charge et les défauts éventuels (rouge fixe = batterie défectueuse, rouge clignotant = récupération basse tension).

Pourquoi le Guardian a-t-il deux ports d'entrée ?

Les panneaux solaires Goal Zero utilisent des connecteurs de tailles différentes (8 mm et 4,7 mm). Les deux ports permettent de connecter la plupart des panneaux de la marque.

Le Guardian fonctionne-t-il avec n'importe quelle batterie 12 V ?

Non, il est conçu pour les batteries plomb-acide 12 V (AGM, gel, liquide). Ne pas utiliser avec d'autres chimies comme lithium sans adaptateur spécifique.

Où puis-je trouver des accessoires ou rallonges ?

Rendez-vous sur www.GoalZero.com pour découvrir la gamme complète d'accessoires Guardian (câbles, adaptateurs, etc.).

Que faire si la LED batterie clignote rouge ?

Un clignotement rapide indique une tension <10 V (récupération), un clignotement lent indique 10-11 V. L'appareil tente de récupérer la batterie. Si le voyant reste rouge fixe, la batterie est défectueuse et doit être remplacée.

Le Guardian peut-il charger une batterie complètement déchargée ?

Oui, grâce à ses phases de récupération pour les batteries à faible voltage (<10 V). Le processus peut prendre du temps selon l'état de la batterie.

Puis-je utiliser un panneau solaire d'une autre marque ?

Oui, à condition que la tension soit comprise entre 15-20 V et la puissance ≤90 W. Utilisez un adaptateur de connecteur si nécessaire.

Quelle est la garantie du Guardian 12V ?

La garantie est de 12 mois. Pensez à l'activer sur Goalzero.com/warranty pour bénéficier du service après-vente.

MODE D'EMPLOI GUARDIAN12V GOAL ZERO

Lumière DEL d'alimentation (entree)

DELéteinte:

Aucune entree detected

DEL vertefixe:

Entrée connectée correctement

Lumière DEL de la batterie (sortie)

DELéteinte:

Batterie non connectée

DEL rouge fixe :

Défaut batterie (remplacer la batterie)

DEL rouge clignant rapidiment:

Batterie en recupération à faible voltage (<10 V)

DEL rouge clignant lentement:

Batterie en recupération à faible voltage (10-11 V)

LED verte clignant bentement:

Batterie en charge, 0-5% (phase de charge de masse)

LED verte clignant rapidement:

Batterie en charge, 50-95% (phase d'absorption)

DEL verte fixe:

Batterie en charge, 95-100% (phase de maintain)

Sonnerie:

Avertissement batterie faible (connector à une entreprise d'alimentation)

COMMENT CAMARCHE

Nomad 13
enneau solaire

Guardian 12 V

Batterie 12 V

12^v

FOIRE AUX QUESTIONS

Q: Comment fais je savoir que ma batterie est en train de se charger ?
R: La lumière de la batterie Guardian indique l'état de charge Consultez la page précédente pour plus de détails.
Q: Comment puis-je savoir si ma source d'alimentation (solaire ou CA) est connectée et fonctionné?
R: La:lumieme portant le nom «Power» (Alimentation) sallumera dés qu'elle entree d'alimentation y est connectee.
Q: Le Guardian peut-il détecter le niveau de ma batterie?
R: Oui. Consultez la page précédente pour plus de détails sur les voyants DEL.
Q: Pourquoi y a-t-il deux portes d'entrée?
R: Les différences pannaux solaires Goal Zero ont des connecteurs de taille différente. Ainsi, vous pouvez utiliser le Guardian avec la plupart des pannaux Goal Zero. Si votre panneau n'est ajusté pour aucune des entrées, veilliez consulter le site www.GoalZero.com pour découvir les adaptateurs disponibles.
Q: Le Guardian peut-il fonctionner avec n'importe chaque batterie?
R: Non, le Guardian 12 V fonctionne uniquement avec la plupart des batteries plomb-acide 12 V. Il est important de respecter la tension (V) de la batterie que vous essayez de charger/entretenir avec la tension (V) du Guardian.
Q: Comment puis-je me procurar des rallonges ou d'autres accessories à utiliser avec mon Guardian?
R : Consultez le site www.GoalZero.com pour découvert la gamme complètes des accessories Guardian.

N'oubliez pas d'activer votre garantie sur Goalzero.com/warranty

SPECIFICATIONS TECHNIQUES

Guardian 12V

Contrôleur de charge :

Contrôleur intégré PWM Plomb
acide avec cinq phases de
charge : 2 phases préliminaires
pour la récapération du niveau
bas de batterie, charge de masse,
absorption et maintain. Prend en
charge jusqu'à 90 W de panneux
solaires, par ex.: 3 Boulder 30.

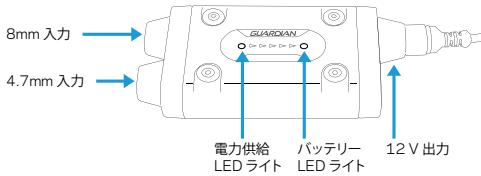

Ports

Port 6 mm (sortie, 6 mm)

11 à 14 V, jusqu'à 6 A (90 W max)

Port solaire (entree, 8 mm)

15-20 V, jusqu'à 6 A (90 W)

Port solaire (entree, 4,7mm)

15-20 V, jusqu'à 6 A (90 W)

Général

Poids

91 g (3,2 oz)

Dimensions

5 × 2.5 × 1 in (12.7 × 6.4 × 2.5 ~cm)

Température de

0 à 40 °C (32 à 104 °F)

fonctionnement à l'usage

Certifications

Garantie

12 mois

以下のハリーニーを長持させます。
RV

トらケ々一

船舶

自動車

LeklE-13JH用車両

電源LED拉卜（入力）

LED才：

入力が検出さません

LED 为 绿 区 点 灯：

入力の接続が不安定です

BATTLE-LEDL（出力）

LED才：

BUTI一加接续也

LED 与点灯：
