Type d'appareil	Grilloir électrique
Nombre de brûleurs	2
Puissance brûleur gauche	2,7 kW
Puissance brûleur droit	2,7 kW
Gaz utilisé	Propane
Pression gaz	28-30 mbar
Débit gaz total	5,4 kW
Dimensions (L x P x H)	65 x 45 x 24 cm
Matériau de la plaque	Acier inoxydable
Allumage	Manuel
Catégorie gaz	II2H3+ (butane/propane)
Garantie	10 ans brûleurs, 5 ans pièces inox, 3 ans autres pièces
Poids	Non précisé
Couleur	Noir
Utilisation	Contact direct
Normes	CE 1312

FOIRE AUX QUESTIONS - PLOA260IV2 LEMARQUIER

Comment assembler le marquage PLOA260IV2 ?

Veuillez suivre les instructions fournies dans le manuel d'assemblage inclus dans l'emballage. Assurez-vous de disposer de tous les outils nécessaires avant de commencer.

Quel entretien nécessite le marquage PLOA260IV2 ?

Il est recommandé de nettoyer régulièrement le marquage avec un chiffon doux et de l'eau savonneuse. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Quelles sont les dimensions du marquage PLOA260IV2 ?

Le marquage PLOA260IV2 mesure 260 cm de large et 200 cm de haut.

Comment puis-je réparer une déchirure dans le marquage ?

Pour réparer une déchirure, utilisez un kit de réparation adapté aux matériaux du marquage. Suivez les instructions du kit pour assurer une réparation durable.

Le marquage PLOA260IV2 est-il résistant aux intempéries ?

Oui, le marquage PLOA260IV2 est conçu pour résister aux intempéries, mais il est conseillé de le ranger à l'intérieur pendant de longues périodes de mauvais temps pour prolonger sa durée de vie.

Où puis-je acheter des pièces de rechange pour le marquage PLOA260IV2 ?

Les pièces de rechange peuvent être achetées auprès de votre revendeur local ou directement sur le site web du fabricant.

Quelle est la garantie du marquage PLOA260IV2 ?

Le marquage PLOA260IV2 est couvert par une garantie de 2 ans contre les défauts de fabrication.

Comment puis-je retourner le marquage PLOA260IV2 si je ne suis pas satisfait ?

Si vous souhaitez retourner le marquage, veuillez contacter le service client dans les 30 jours suivant l'achat pour obtenir un numéro de retour et des instructions sur la procédure.

MODE D'EMPLOI PLOA260IV2 LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5,4 kW		393 g/h au G30 (butane)386 g/h au G31 (propane)
Brûleurs	Débit nominal(Qn)	Gaz	Pression(mbar)	Repère surinjecteur		Débit(g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	84		196	1312......
Droite	2.7 kW	(G31) Propane	37			193

GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillee,
• 5 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevantes, il est nécessaire de bien s'assurer que les prescriptions de la notice ont ete scrupuleusement respectees. En particulier, que le detendeur a securite utilise est bien celui preuven fonction de sua boateille a gaz.

Un non-respect des régles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpréès-Vente

Email: [e-mail]

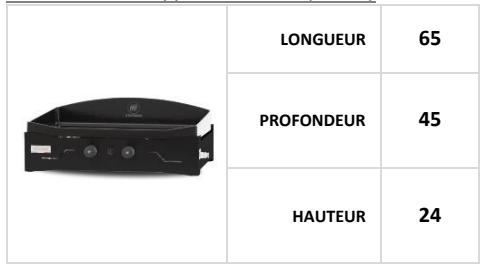

Dimensions de l'appareil Plancha (en cm)

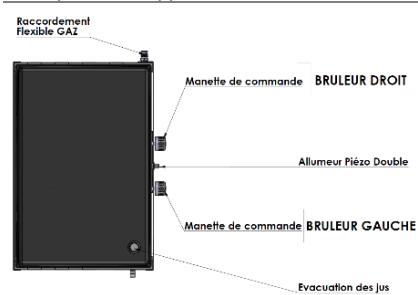

Description de l'appareil Plancha en vue dessus

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

ORIGINAL ADELA 260 V2

PLOA260EV2, PLOA260IV2

Pays de destination direct : FR

& pays catégorie 13+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultant la notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Grill idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'extérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se reveler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se couver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pais utiliser d'essence ou autres liquides ou vapeurs inflammables a proximé de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque.

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), aucun matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon detendeur a securite. La bouteille de gaz utilisee et equipee du detendeur devra avoir une hauteur maxi de 615 mm et 310 mm de largueur. Si la bouteille de gaz est placed dans le chariot elle doit avoir une hauteur maxi de 400 mm et 310 mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. ÀpRES avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et vérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de I'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuiites
Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
4. Reproduire la même procEDURE pour chaque brûleur
5. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
6. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture () puis fermer le robinet de la bouteille de gaz.

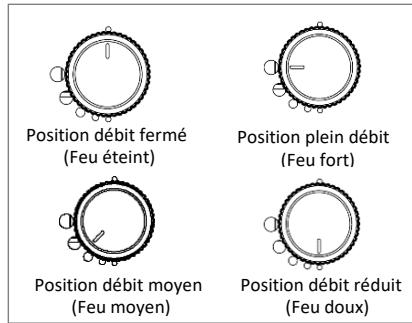

Figure 2:Réglage de la manette de commande

Remarque :

Une flâme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flâme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes à début moyen. Il est possible durant quelques instant qu'une légère oeder se dégage de votre apparéil. Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet etitué sur le côte gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voite plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voite plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frofter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Retrover notre tutorial video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chocol thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignees...)

STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de I'humidite, des poussieres et ou elle ne risque pas detre endommagée. Avant de ranger votre plancha, debrancher la bouteille de gaz et la stocker a I'extérieur dans un endroit sec et bien ventilé a I'ecart de toute source de chaleur.
