Type de produit	Plancha gaz (grilloir par contact)
Marque	LEMARQUIER
Modèle	PLOA260E13V2
Nombre de brûleurs	2
Puissance totale	5,4 kW
Type de gaz	Butane (G30) ou Propane (G31)
Pression gaz butane	28-30 mbar
Pression gaz propane	37 mbar
Consommation horaire	393 g/h (Butane) / 386 g/h (Propane)
Allumage	Piézo électrique (bouton d’allumage)
Matériau de la plaque	Fonte émaillée
Matériau des brûleurs	Inox
Matériau du châssis	Inox ou acier (selon version)
Garantie brûleurs	10 ans
Garantie plaque	10 ans
Garantie châssis	5 ans (inox) / 2 ans (acier)
Garantie allumage	5 ans
Lieu d’utilisation	Extérieur uniquement, sur support horizontal non inflammable
Nettoyage	À l’eau et laine d’inox, plaque tiède, proscrire la méthode des glaçons
Raccordement gaz	Raccord G1/2, tuyau flexible métallique ou caoutchouc armé (max 1,5 m)
Détendeur recommandé	Détendeur fixe NF EN 12864 (28 mbar butane / 37 mbar propane)
Pays de destination	FR, BE, CH, ES, GB, IT, PT, LU, DK, NL
Service après-vente	[e-mail]

FOIRE AUX QUESTIONS - PLOA260E13V2 LEMARQUIER

Comment raccorder ma plancha à la bouteille de gaz ?

Utilisez un tuyau flexible métallique NF D 36125 (durée illimitée) ou caoutchouc armé NF D 36112 (durée 10 ans) d'une longueur maximale de 1,5 m. Raccordez d'abord le tuyau au raccord G1/2 de la plancha, puis le détendeur sur le tuyau, et enfin la bouteille. Respectez les pressions : 28-30 mbar pour le butane, 37 mbar pour le propane.

Comment allumer la plancha ?

Ouvrez le robinet de la bouteille de gaz, appuyez sur le bouton de réarmement du détendeur fixe. Tournez la manette de commande en position plein débit (grand cercle) et appuyez simultanément sur le bouton d'allumage piézo. Vérifiez visuellement l'allumage par l'ouverture sous la plaque. Répétez pour chaque brûleur.

Que faire si l'allumage piézo ne fonctionne pas ?

Utilisez une flamme (allumette longue ou briquet à long bec). Positionnez la flamme au niveau du brûleur en passant entre le corps et la plaque de cuisson, puis tournez la manette de commande en position plein débit. Répétez pour chaque brûleur.

Comment nettoyer la plaque de cuisson ?

Éteignez la plancha et attendez que la plaque soit tiède. Raclez les résidus avec une spatule inox, versez un peu d'eau et frottez avec une boule de laine d'inox. Rincez et essuyez avec du papier absorbant. Ne jamais utiliser la méthode des glaçons (risque d'écaillage).

Où dois-je installer la plancha ?

Utilisez la plancha en extérieur uniquement, sur un support horizontal non inflammable (brique réfractaire, carrelage, inox). Aucun matériau combustible ne doit se trouver dans un rayon de 0,50 m autour et sous l'appareil.

Comment entreposer la plancha en hiver ?

Stockez-la dans un endroit à l'abri de l'humidité et de la poussière. Débranchez la bouteille de gaz et stockez-la à l'extérieur, dans un endroit sec et bien ventilé, à l'écart de toute source de chaleur.

Quelles sont les garanties ?

Garanties commerciales : 10 ans sur les brûleurs inox, 10 ans sur la plaque fonte émaillée, 5 ans sur le châssis inox (ou 2 ans acier), et 5 ans sur l'allumage piézo.

Puissance et consommation de gaz ?

Puissance totale : 5,4 kW (2 brûleurs de 2,7 kW chacun). Consommation : 393 g/h en butane (G30) ou 386 g/h en propane (G31).

Que faire en cas d'odeur de gaz ?

Fermez immédiatement le robinet de la bouteille de gaz. Vérifiez les raccordements et refaites un essai d'étanchéité. Si la fuite persiste, contactez le fabricant à [e-mail]. N'utilisez jamais un appareil qui fuit.

Puis-je utiliser la plancha par temps de pluie ?

La plancha doit être utilisée en extérieur, mais il est déconseillé de l'utiliser sous la pluie. L'eau pourrait endommager les composants ou créer des projections d'huile. Utilisez-la de préférence par temps sec à l'abri d'un auvent ouvert.

MODE D'EMPLOI PLOA260E13V2 LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5,4 kW		393 g/h au G30 (butane)386 g/h au G31 (propane)
Brûleurs	Débit nominal(Qn)	Gaz	Pression(mbar)	Repère surinjecteur		Débit(g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	84		196	1312......
Droite	2.7 kW	(G31) Propane	37			193

GARANTIES

L'appareil bénéficiaie des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillee,
• 5 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient reliées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des régles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpreès-Vente

Email: [e-mail]

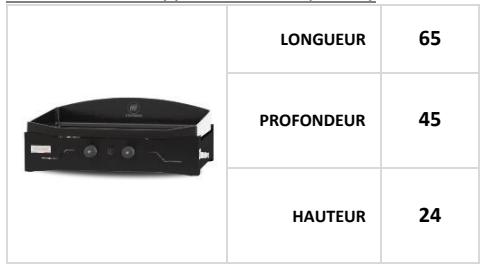

Dimensions de l'appareil Plancha (en cm)

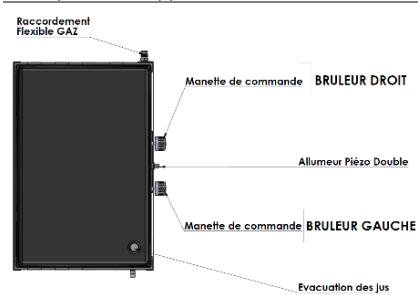

Description de l'appareil Plancha en vue dessus

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

ORIGINAL ADELA 260 V2

PLOA260EV2, PLOA260IV2

Pays de destination direct : FR

& pays catégorie 13+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie! Consultant la notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Grill idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers ...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION : des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
A n'utiliser qu'a l'extérieur des locaux.
Ne pas déplacer l'appareil pendant l'utilisation.
Fermer le robinet du écipient de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Cet apparéil doit être éloigné des matériaux inflammables.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régliable.
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se couver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz

MONTAGE ET INSTALLATION

Cet apparéil doit être éloigné des matériaux inflammables durant l'utilisation.

Ne pas entreposer et ne pais utiliser d'essence ou autres liquides ou vapeurs inflammables a proximé de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque.

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox ...), aucun matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre apparéil.

RACCORDEMENT GAZ

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon détendeur a sécurité. La bouteille de gaz utilisé et équipée du détendeur devra avoir une hauteur maxi de 615~mm et 310~mm de largueur. Si la bouteille de gaz est placée dans le chariot elle doit avoir une hauteur maxi de 400~mm et 310~mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. ÀpRES avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et vérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de I'appareil
Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuites
- Que le tuyau flexible métallique ou flexible caoutchoune soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
4. Reproduire la même procEDURE pour chaque brûleur
5. Régler ensuite à Volonté la hauteur de la flamme en tournant la ou les manéttes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
6. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture () puis fermer le robinet de la bouteille de gaz.

Position débit fermé (Feu éteint)

Position plein débit (Feu fort)

Position débit moyen (Feu moyen)

Position débit réduit (Feu doux)
Figure 2:Réglage de la manette de commande

Remarque :

Une flâme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flâme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes à début moyen. Il est possible durant quelques instant qu'une légère oeder se dégage de votre apparéil. Avant toute cuisson, préchauffer l' apparéil environ 10 minutes.

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet etitué sur le côte gauche de la plancha.

NETTOYAGE ET ENTRETIEN

Pour nettoyer voire plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer voire plaque de cuisson. Le nettoyage doit etre fait quand la plancha est eteinte mais la plaque enore tiede. Si ce n'est pas le cas, faire fonctionner les bruleurs quelques minutes. Racler le plus gros des residus a l'aide d'une spatule en inox. Verser de I'eau sur la plaque et frofter avec une boule de laine d'inox. Renouveler jusqu'à ce que la plaque soit impeccable. L'essayer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapucateur : penser à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Retrover notre tutorial video sur notre chaine YouTube

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chocol thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de I'air sous pression, les bruleurs et les orifices de passage d'air (venturi) afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignees...)

STOCKAGE

Stocker vorte plancha dans un endroit a l'abri de I'humidite, des poussieres et ou elle ne risque pas detre endommagée. Avant de ranger votre plancha, debrancher la bouteille de gaz et la stocker a I'extérieur dans un endroit sec et bien ventilé a I'ecart de toute source de chaleur.
