Type d'appareil	Pompe d'évacuation
Usage	Eau chargée / eau sale
Puissance	1000 W
Alimentation	Électrique
Matériau du corps	Non précisé
Débit maximal	Non précisé
Hauteur de refoulement	Non précisé
Type de liquide	Eau sale
Type de moteur	Non précisé
Protection moteur	Non précisé
Longueur du câble	Non précisé
Type de flotteur	Flotteur intégré
Garantie	3 ans
Poids	Non précisé
Dimensions	Non précisé
Utilisation recommandée	Évacuation d'eau sale domestique

FOIRE AUX QUESTIONS - 1000 DW-4 STERWINS

Comment démarrer le STERWINS 1000 DW-4 ?

Assurez-vous que le réservoir est plein d'huile et de carburant. Vérifiez que les câbles sont correctement connectés, puis tirez sur le cordon de démarrage jusqu'à ce que le moteur démarre.

Que faire si le moteur ne démarre pas ?

Vérifiez que le réservoir de carburant n'est pas vide et que le carburant est propre. Assurez-vous également que le fil de bougie est en bon état et correctement branché.

Quel type d'huile utiliser pour le STERWINS 1000 DW-4 ?

Utilisez une huile moteur de type SAE 10W-30 pour des températures allant de 0°C à 40°C. Consultez le manuel d'utilisation pour d'autres recommandations.

Comment nettoyer le filtre à air ?

Retirez le filtre à air de son logement, nettoyez-le avec de l'eau savonneuse, puis rincez-le et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité du réservoir de carburant ?

Le réservoir de carburant a une capacité de 1,5 litre.

Comment résoudre un problème de surchauffe ?

Vérifiez que le niveau d'huile est adéquat et que le filtre à air n'est pas obstrué. Assurez-vous également que les ouvertures de ventilation ne sont pas bloquées.

Où trouver le numéro de modèle du STERWINS 1000 DW-4 ?

Le numéro de modèle se trouve sur la plaque signalétique située sur le châssis de la machine.

Comment stocker le STERWINS 1000 DW-4 pendant l'hiver ?

Vidangez le réservoir de carburant, nettoyez les filtres et rangez la machine dans un endroit sec et à l'abri des intempéries.

Quelle est la garantie du produit ?

Le STERWINS 1000 DW-4 est généralement couvert par une garantie de 2 ans. Consultez votre facture pour les détails spécifiques.

MODE D'EMPLOI 1000 DW-4 STERWINS

Merci d'avoir choisi ce produit. Lors de la conception et de la fabrication de nos produits, nous faisons tous les efforts possibles pour garantir une excellente qualité qui répond aux besoins des utilisateurs. Le respect de ces instructions permet d'optimiser la durée de vie

IMPORTANT ! AFIN D'OBTENIR UNE SATISFACTION MAXIMALE AVEC CE PRODUIT LORS DE SON INSTALLATION, DE SON UTILISATION ET DE SON ENTRETIEN, NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL D'UTILISATION AVANT D'UTILISER LE PRODUIT. VEUILLEZ NOTER LES AVERTISSEMENTS DE BASE RELATIFS À LA SÉCURITÉ DANS CE MANUEL ET CONSERVEZ LE MANUEL POUR CONSULTATION ULTÉRIEURE.

IMPORTANT, CONSERVEZ LE MANUEL POUR CONSULTATION ULTÉRIEURE : LISEZ ATTENTIVEMENT CE MANUEL

Table des matières

1. Utilisation prévue de la pompe d'évacuation Eaux usées 1000W
2. Rangement
3. Consignes de sécurité
4. Entretien
5. Données techniques
6. Fin du cycle de vie
7. Montage
8. Garantie
9. Transport
10. Déclaration de conformité CE
11. Hivernage

1. UTILISATION PRÉVUE DE LA POMPE D'ÉVACUATION EAUX USÉES 1000W

Le produit est principalement destiné à drainer des parties de bâtiments en cas d'inondation, mais également à pomper ou à transférer par pompage des Liquides à retirer l'eau des puits et des galeries ainsi qu'à l'évacuation de l'eau des bateaux et des yachts, à condition qu'il s'agisse d'eau douce. Ne l'utilisez pas à d'autres fins.

Remarque : Ce produit n'est pas adapté à un fonctionnement de la pompe en continu (par exemple circulation continue dans un bassin) ni à des installations fixes (par exemple dispositif de levage, pompe pour fontaine).

Fluides d'alimentation approuvés

• Eau douce jusqu'à un certain degré d'encrassement
• Eau présentant un degré de contamination jusqu'à une taille de grain de 20 mm

Une fois le déballage terminé, vérifiez que le produit est complet et qu'il dispose de tous ses accessoires (le cas échéant). Si le produit est endommagé ou présente un défaut, ne l'utilisez pas et retournez-le à votre revendeur.

Si vous donnez ce produit à une tierce personne, veuillez également lui fournir ce mode d'emploi.

Principe de fonctionnement

Le principe de fonctionnement de la pompe est basé sur l'augmentation de la pression du fluide dans le tuyau de refoulement. Le fluide entre par l'entrée de la pompe jusqu'au centre de la turbine. Sous l'action des forces centrifuges, la vélocité du fluide augmente, créant ainsi une pression dans le port de refoulement. Il en résulte que le fluide présent dans la pompe commence à s'écouler par la sortie de la pompe.

DANGER : Risque de blessures, risque de dommages ! Les substances caustiques, légèrement inflammables et autres substances explosives (telles que l'essence, le pétrole, le nitrogène dilué), les graisses, les huiles, l'eau salée et les eaux usées provenant des toilettes ainsi que l'eau boueuse qui présente une capacité de débit inférieure à l'eau, ne doivent pas être transportées avec cette pompe. La température du fluide fourni doit être comprise entre 5 °C et 35 °C.

Veuillez noter que notre équipement n'a pas été conçu pour une utilisation dans des applications commerciales, marchandes ou industrielles. Notre garantie sera annulée si l'appareil est utilisé dans des activités commerciales, marchandes ou industrielles ou à des fins équivalentes. Ce produit a été conçu pour être utilisé pendant une période de 6 ans (Durée de vie prévue).

Le respect de ces consignes permet d'atteindre la durée de vie.

2. CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas respecter les avertissements et les instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour consultation ultérieure.

2.1 AVERTISSEMENTS GÉNÉRAUX DE SÉCURITÉ

• Cet appareil ne doit pas être utilisé par des enfants. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants.
• Toujours déconnecter l'appareil de l'alimentation avant de le monter, le démonter ou le nettoyer. Ces appareils peuvent être utilisés par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou par des personnes dénuées d'expérience ou de connaissance à condition qu'elles soient surveillées ou qu'elles aient été informées de la manière d'utiliser l'appareil de manière sécurisée, et qu'elles comprennent les dangers associés.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les pompes pour lesquelles aucune indication ne précise si celles-ci sont protégées contre les effets du gel ne doivent pas être laissées à l'extérieur par temps de gel.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou une personne aux qualifications similaires afin d'éviter tout danger.

- La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel (DDR), de courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.

- La pompe ne doit pas être utilisée quand une personne est dans l'eau.

- La pompe doit être installée conformément aux réglementations nationales en vigueur dans chaque pays.

- Consultezunspécialiste pourobtenirdavantaged'informations détaillées.

- Avant de procéder à l'installation, à des réglages, à des opérations d'entretien ou au rangement, débranchez le câble électrique de la prise secteur.

- N'exposez pas la fiche électrique à l'humidité.

- La réglementation de certaines régions restreint l'utilisation du produit dans certaines opérations. Contactez les autorités locales pour obtenir des conseils.

- Les réglementations locales peuvent restreindre l'âge de l'opérateur.

- Gardez à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents ou des risques causés à autrui ou aux biens d'autrui.

- Débranchez la fiche de la source d'alimentation du produit avant d'effectuer un réglage, de changer un accessoire ou de le ranger. Ces mesures de sécurité préventives réduisent les risques de démarrage accidentel du produit.

- Entretenez le produit. Vérifiez qu'aucune pièce mobile n'est coincée ou mal alignée, qu'aucune pièce n'est cassée et qu'aucun autre problème peut affecter le fonctionnement. S'il est endommagé, faites réparer le produit avant de le réutiliser.

• Pendant l'utilisation du produit, portez toujours des chaussures adaptées et un pantalon long. N'utilisez pas l'appareil pieds nus ou avec des sandales ouvertes. Évitez de porter des vêtements amples ou dotés de cordons ou de lacets ; ils peuvent se coincer dans les pièces mobiles.
• Attachez les cheveux longs pour qu'ils soient au-dessus du niveau des épaules afin d'empêcher tout emmêlement dans les pièces mobiles.
• Contrôlez le fonctionnement correct de l'interrupteur à protection contre les courants de fuite et du contact de terre de protection (mise à la terre) à intervalles réguliers
• Avant chaque utilisation, vérifiez que le cordon d'alimentation et la fiche secteur ne sont pas endommagés. Si le cordon d'alimentation est endommagé, veuillez prévoir le remplacement de celui-ci. sinon contacter un électricien qualifié.
• Toutes les prises électriques doivent être installées dans une zone protégée contre les inondations.
• N'utilisez pas le cordon d'alimentation pour porter/transporter l'appareil.
• Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas serré.
• La tension indiquée sur la plaque signalétique doit correspondre à la tension de la source électrique

• Branchez toujours le câble d'alimentation à une alimentation électrique 230V 50 Hz reliée à la terre et protégée par un fusible de 10 A minimum.

• Une pollution du liquide peut se produire en raison d'une fuite de lubrifiant

• Si le produit est déjà assemblé, veuillez vous assurer que toutes les vis sont bien serrées avant de l'utiliser. Si vous devez assembler le produit, veuillez vous assurer lors de l'ouverture de l'emballage que tous les éléments nécessaires pour installer le produit ont été fournis. Si le produit est endommagé ou s'il présente un défaut, ne l'utilisez pas et rapportez-le au magasin le plus proche.

2.2 SYMBOLES SUR LE PRODUIT

Conforme aux normes européennes : Ce symbole signifie que cet appareil est conforme à toutes les directives européennes applicables et qu'un test de conformité avec ces directives a été effectué.

Symbole de la circulation des produits sur le marché des États membres de l'union douanière.

Symbole de conformité ukrainien

Les produits électriques ne doivent pas être jetés avec les produits ménagers. Les produits électriques usagés doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des conseils sur le recyclage.

Lisez et comprenez toutes les instructions avant d'utiliser le produit, respectez tous les avertissements et toutes les consignes de sécurité.

Profondeur d'immersion maximale autorisée

Indice de protection contre l'intrusion de liquides et de solides.

2.3 SYMBOLES DANS CE MANUEL

Danger électrique : Le non-respect de cet avertissement peut provoquer des blessures physiques ou la mort.

Type et source de danger : Ce symbole indique que le non-respect de cet avertissement peut occasionner des dommages à l'appareil, à l'environnement ou à d'autres biens.

Remarque : Ce symbole indique des informations importantes pour mieux comprendre le produit.

Lire le manuel : Ce symbole indique que vous devez lire attentivement le manuel d'utilisation.

Veuillez consulter l'illustration correspondante à la fin du livret.

Point vert : Recyclage de l'emballage

Ce produit est recyclable. S'il n'est plus utilisable, veuillez le déposer dans un centre de recyclage de déchets.

Débranchez immédiatement la fiche de la prise secteur si le câble est endommagé ou coupé.

2.4 SÉCURITÉ DE L'ESPACE DE TRAVAIL

• Maintenez les enfants et les passants à l'écart de la zone d'utilisation.
• La pompe n'est pas destinée à être utilisée dans une piscine, elle doit être installée et utilisée conformément aux principes d'installation NFC15-100. Consultez votre électricien professionnel pour obtenir des conseils supplémentaires.

2.5 SÉCURITÉ ÉLECTRIQUE

- AVERTISSEMENT ! Ce produit crée un champ électromagnétique pendant son fonctionnement ! Dans certaines circonstances, ce champ peut interférer avec des implants médicaux actifs ou passifs. Pour réduire le risque de blessure grave ou mortelle, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin ainsi que le fabricant de l'implant médical avant d'utiliser ce produit !

2.6 SÉCURITÉ DES PERSONNES

ATTENTION Afin d'éviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).

• Utilisez des équipements de protection individuelle en manipulant le produit. Des équipements de protection appropriés aux conditions, tels que des gants ou des protections oculaires, réduisent le risque de blessures.
• Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux en manipulant le produit.
• Attachez les cheveux longs pour qu'ils soient au-dessus du niveau des épaules afin d'empêcher tout emmêlement dans les pièces mobiles.

2.7 AVERTISSEMENTS DE SÉCURITÉ RELATIFS À LA POMPE D'ÉVACUATION

ATTENTION ! L'eau fournie avec cet appareil n'est pas de l'eau potable !

• Ne versez pas de liquides corrosifs (produits chimiques, produits de nettoyage) ni de produits abrasifs.
  • N'exposez pas la pompe au gel.
• N'utilisez pas la pompe sans eau.
• Ne portez jamais la pompe par son câble et ne tirez jamais sur le câble pour la débrancher.
• Ne modifiez pas l'intérieur de la pompe ni le flotteur-interrupteur car cela peut compromettre l'étanchéité à l'eau de l'appareil.
• Pendant que la pompe fonctionne, ne touchez pas la pompe, la corde attachée à la poignée ainsi que les objets en contact avec l'eau (par exemple objets dans l'eau, rampes, etc.).
  • L'eau fournie avec cet appareil n'est pas de l'eau potable
• Ne pompez pas des graisses, des huiles et de l'eau salée.
• Ne pompez pas les eaux usées provenant des installations sanitaires et l'eau limoneuse présentant une capacité d'écoulement inférieure à l'eau claire.
• Ne pompez pas d'eau à une température supérieure à 35 °C.

2.8 RISQUES RÉSIDUELS

Il n'existe aucun risque résiduel supplémentaire associé à l'utilisation, à l'entretien et au transport de ce produit.

1. DONNÉES TECHNIQUES

Modèle de pompe d'évacuation	1000 DW-4
Tension électrique/Fréquence électrique	230V~50Hz
Puissance nominale	1000 W
Courant maximum (démarrage)	6.5A
Courant maximum de fonctionnement	3A
Paramètres du condensateur (capacité/tension maximum)	16μF/450V
Classe d'isolation	B
Fréquence de rotation du moteur	2900 min ^-1
Hauteur maximale	8m
Pression de refoulement maximum	0.8 bar
Poids brut de la pompe	8.1KG
Poids net de la pompe	7.3KG
Débit maximal	18000 l/h
Profondeur de submersion	7 m
Température max. de l'eau	35 °C
Raccord du tube	1-1/2"40 mm / G 1" 33,3 mm / 1" 25 mm
Taille maximale des particules	20 mm
Classe IP	IPX8

4. MONTAGE

AVERTISSEMENT ! L'appareil doit être entièrement monté avant de fonctionner ! N'utilisez pas un produit partiellement assemblé ou assemblé avec des pièces endommagées !

Suivez les instructions de montage étape par étape et utilisez les illustrations fournies comme guide visuel pour monter facilement le produit !

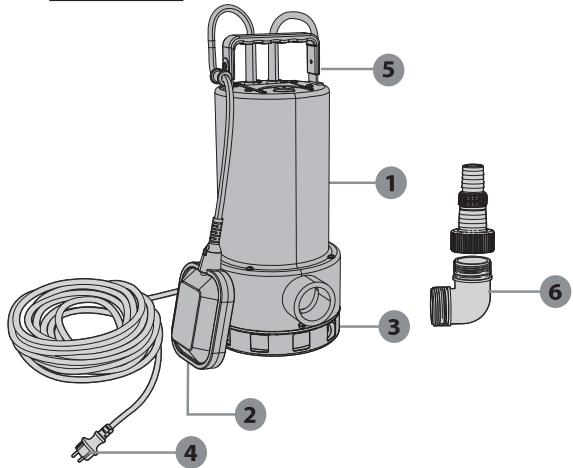

4.1 DÉBALLAGE

1. Boîtier de la pompe
2. Flotteur-interrupteur
3. Base
4. Câble d'alimentation électrique
5. Poignée

6. Raccordement

7. N'utilisez aucun outil tranchant (cutter, couteau, ...) lors du déballage, vous pourriez endommager le produit.

8. Lors du déballage, prenez la pompe avec la poignée de transport (5)
9. N'utilisez pas le cordon d'alimentation pour soulever, porter ou transporter l'appareil.
10. Ne frottez pas le cordon d'alimentation contre des bords tranchants et assurez-vous qu'il n'est pas comprimé.

4.2 INSTALLATION

Assemblez les différents éléments ensemble conformément à l'illustration. Si une vis est nécessaire, serrez-la avec un outil approprié.

Plus la longueur du tuyau est courte et plus le diamètre du tuyau est important, plus la capacité de la pompe est élevée

• Vissez l'élément de raccordement de la pompe sur l'embout de raccordement.
• Faites coulisser le collier de serrage sur le tuyau.
• Faites coulisser le tuyau sur l'élément de raccordement de la pompe et fixez-le à l'aide d'un collier de serrage

Raccordement de la sortie : illustration 2.1 à 2.3

Accessoires requis : Raccord et tuyau PVC

Vissez l'adaptateur dans le sens des aiguilles d'une montre sur la sortie du boîtier de pompe. Serrez suffisamment à la main.

Différents diamètres de tuyaux peuvent être raccordés sur l'élément de raccordement de la pompe. Un tuyau d'un diamètre suffisant doit être sélectionné et l'élément de raccordement de la pompe doit être raccourci en fonction des rainures afin que la taille de particules requise puisse être utilisée. Un tuyau de grand diamètre est également recommandé pour les tailles de particules inférieures afin d'autoriser un volume d'écoulement élevé.

ATTENTION ! Portez toujours des lunettes de sécurité et des gants pendant l'installation.

4.3 PREMIÈRE UTILISATION

AVERTISSEMENT ! Lisez la section « CONSIGNES DE SÉCURITÉ » au début de ce manuel, y compris tout le texte des sous-rubriques, avant d'utiliser ce produit.

Faites particulièrement attention lors de l'utilisation de l'appareil pour la première fois : concentrez et dédiez toute votre attention à cette première utilisation.

Amorçage de la pompe : illustration 3.1 et 3.2

Si l'eau n'est pas pompée 20 secondes après le démarrage, abaissez le flotteur et soulevez la pompe. Attendez que la pompe vide l'eau et replongez la pompe dans l'eau. Redémarrez la pompe.

Remarque : La pompe doit être complètement immergée dans l'eau. Dans le cas contraire, la pompe ne s'amorcera pas, ne pourra pas fonctionner à son débit maximum et pourra être endommagée !

4.4 FONCTIONNEMENT

Démarrage du produit : illustration f4.4

Avant toute utilisation, assurez-vous que la pompe est correctement amorcée (voir le chapitre ci-dessus)

Utilisation du produit : illustration 4.1 à 4.5

Il est conseillé d'utiliser une corde attachée à la poignée pour installer la pompe au fond de l'eau.

ATTENTION ! N'utilisez pas le cordon d'alimentation ni le flotteur-interrupteur pour soulever la pompe.

Assurez-vous que la pompe est installée en position verticale et stable au fond de l'eau.

Puis assurez-vous que le flotteur-interrupteur monte en position supérieure. La pompe nécessite au moins 45 cm d'eau pour démarrer automatiquement.

Branchez-la dans la prise électrique.

Remarque : La pompe démarre automatiquement après avoir branché la sortie de câble.

• Utilisez le produit à des heures raisonnables : pas trop tôt le matin ni trop tard le soir pour ne pas déranger d'autres personnes.
• Ne modifiez pas le produit de quelque manière que ce soit et n'utilisez pas de pièces ou d'accessoires non recommandés par le fabricant.

Si le produit est tombé, a subi un choc important ou commence à vibrer anormalement, arrêtez immédiatement le produit et vérifiez la présence de dommages ou identifiez la cause des vibrations. Les dommages doivent être correctement réparés ou faire l'objet d'un remplacement par un centre de service agréé.

Arrêt de la pompe

Une fois l'eau évacuée, le flotteur se déplace en position basse et la pompe s'arrête elle-même.

• Vous ne devez jamais bloquer le flotteur manuellement

• Afin de réduire les risques de blessures, arrêtez toujours l'appareil :

• avant de nettoyer ou de retirer une obstruction

• en laissant l'appareil sans surveillance
• avant d'installer ou de retirer des accessoires
• avant de contrôler, d'entretenir ou de travailler sur le produit
• si l'appareil commence à vibrer anormalement (inspectez-le immédiatement).

4.5 FONCTIONS SPÉCIFIQUES

Ce produit ne comprend aucune fonction spécifique.

5. TRANSPORT

5.1 TRANSPORT DE L'APPAREIL

ATTENTION Afin d'éviter les accidents ou les blessures, gardez à l'esprit le poids de l'appareil pendant le transport (voir les Données techniques).

Soulevez et portez toujours la pompe avec la poignée de transport. Protégez le produit contre les chocs importants ou les vibrations fortes pouvant se produire pendant son transport dans un véhicule. Si vous voulez transporter l'appareil sur un véhicule, fixez-le pour l'empêcher de glisser ou de vibrer. Immobilisez le produit pour l'empêcher de glisser ou de tomber.

6. HIVERNAGE

Illustration 6.1

Éteignez et videz la pompe.

Suivez toutes les instructions indiquées dans le chapitre relatif au rangement ci-dessous.

7. RANGEMENT

7.1 RANGEMENT DE L'APPAREIL

Les instructions mentionnées dans la section relative à l'entretien doivent être suivies avant de procéder au rangement.

Illustration 6.1

Vidangez complètement la pompe et laissez-la sécher.

• Nettoyez le produit et les accessoires
• Rangez l'appareil et ses accessoires dans un lieu. l'abri du gel.
• L'appareil doit toujours être rangé dans un lieu hors de portée des enfants. Idéalement, la température de la pièce dans laquelle l'appareil est rangé doit être comprise entre 4 et 24 °C.
• Nous vous conseillons de ranger l'appareil en position verticale, dans son emballage d'origine.

8. ENTRETIEN

DANGER ! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Éteignez le produit avant de le régler, de l'inspecter, de le nettoyer ou de le ranger.

8.1 NETTOYAGE

Illustration 5.1 à 5.4

1. Débranchez la pompe
2. Dévissez le raccord de refoulement
3. Nettoyez la partie de refoulement de la pompe avec de l'eau claire
4. Vérifiez l'intégrité du câble électrique.

En cas de diminution des performances du produit, il peut être nécessaire de démonter la partie inférieure de la pompe comme indiqué dans l'illustration

8.2 RÉPARATION

• Faites réparer votre produit par un réparateur qualifié qui n'utilise que des pièces de rechange identiques. Cela permet de préserver la sécurité du produit.
• Faites réviser l'outil par un professionnel qualifié et faites-le réparer si nécessaire avant de le réutiliser.

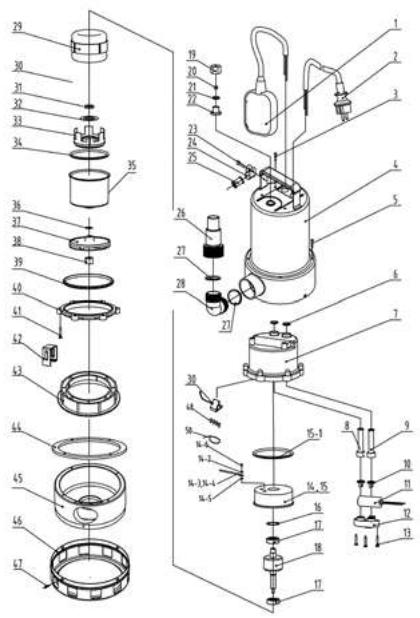

STERWINS 1000 DW-4

N°	NUMÉRO DE PIÈCE	DESCRIPTION	NUMÉRO
1	201404001	flotteur-interrupteur	1
2	208701075	câble	1
3	207800145	vis autotaraudeuse	5
4 19~22	222100027	boîtier de pompe principale	1
5	213100296	vis autotaraudeuse	4
6	205100004	joint torique	2
7	200300039	couvercle de pompe arrière	1
8 9	205200060	gaine de câble	2
10	205600016	bloc de pression du câble	2
11	208400381	16μF capacitance	1
12	205500001	bloc de pression du câble	1
13	207800033	vis autotaraudeuse	3
14 15	221200021	ensemble couvercle métallique	1
14—2	203800074	rondelle à ressort standard	1
14—3	208600030	fil jaune et vert	0.25
14—4	204100030	cosse de mise à la terre	1
14—5	203800075	rondelle de blocage dentelée externe	1
14—6	213100054	vis cruciforme	1
16	203800001	rondelle ondulée	1
17	213200008	roulement	2
18	202301807	rotor	1
23	213100059	vis cruciforme	1
24	201200026	clip	1
25	205200073	gaine de câble	1
26~28	222200116	1-1/2 ensemble connecteur de sortie	1
29	202200989	stator	1
30	204100204	couvercle de terre	1
31	205100162	joint d'étanchéité	3
32	203800029	rondelle	1
33	204200033	manchon en métal	1
34	205100058	joint torique	1
35	202500070	carter avant du moteur	1
36	203800011	rondelle réglable	1
37	200900073	turbine	1
38	213100341	écrou	1
39	205100016	joint torique	1
40	200800018	bague de serrage	1
41	213100300	vis autotaraudeuse cruciforme	6
42	204100018	élément de raccordement à la terre	1
43	205300003	bague de calage	1
44	203200051	rondelle d'étanchéité	1
45	200500009	base de la pompe intérieure	1
46	200600572	base de la pompe	1
47	213100282	vis autotaraudeuse cruciforme	4
48	204100001	capuchon de compression de fil de sécurité en nylon	2
49	204100003	capuchon de compression de fil de sécurité en nylon	3
50	208500001	attache	1
	205100088	joint torique	1
	210500001	huile moteur	0.012
	203200101	bague de protection contre le sable	1
	207800085	vis autotaraudeuses	1
	204300075	joint de bague	1

DANGER ! Risque de blessure due à une décharge électrique, un incendie et/ou des blessures graves. Avertissement ! Avant de procéder à un dépannage, éteignez le produit et maintenez les autres personnes à l'écart.

Problèmes	Causes possibles	Solutions	Qualification requise
La pompe ne démarre pas	- Aucun courant électrique n'est présent- Le flotteur-interrupteur est en position basse (courant désactivé)- Le mécanisme du flotteur est bloqué.	- Assurez-vous que le courant électrique est activé.- Soulevez le flotteur- Secouez le flotteur- Contrôlez la hauteur de l'eau	Aucune qualification requise
La pompe ne vidange pas	- Le tuyau d'aspiration est obstrué.- Le tuyau de sortie est obstrué - La turbine est bloquée- Présence d'une bulle d'air	- Nettoyez le tuyau d'aspiration- Nettoyez le tuyau- Démontez la base et nettoyez la turbine- Inclinez la pompe pour chasser la bulle d'air puis remettez-la en position verticale	Aucune qualification requise
La pompe ne s'arrête pas.	- Le flotteur est bloqué en position haute - Le mécanisme du flotteur est bloqué.	- Vérifiez qu'aucun objet étranger ne peut bloquer le flotteur et remettez le flotteur en position basse- Secouez le flotteur	Aucune qualification requise
Le débit n'est pas adapté	- Le diamètre du tuyau de vidange n'est pas adapté- Le tuyau d'aspiration est obstrué.- Le tuyau de sortie est obstrué - La turbine est bloquée	- Remplacez le tube (un tuyau de 40 mm est recommandé)- Nettoyez le tuyau ou le tuyau d'aspiration - Démontez la base et nettoyez la turbine	Aucune qualification requise
La pompe s'arrête pendant un bref moment	- Les instructions d'utilisation n'ont pas été suivies- Le moteur bascule automatiquement en position de sécurité- Le tuyau n'est pas adapté- L'eau est trop chaude. Le dispositif de protection contre la surchauffe arrête la pompe	- Vérifiez la profondeur d'immersion.- Remplacez le tuyau en suivant les consignes d'utilisation - Vérifiez que la température de l'eau reste inférieure à 35 °C.	Aucune qualification requise

8.5 CIRCONSTANCES NÉFASTES

Problèmes	Action
Puissance absorbée trop élevée	Cessez l’utilisation et contactez un centre de service agréé.
Performances réduites	Contactez un centre de service agréé
Fuite du boîtier du moteur	Cessez l’utilisation et contactez un centre de service agréé.

9. FIN DU CYCLE DE VIE

Les produits électriques ne doivent pas être jetés avec les produits ménagers. Les produits électriques usagés doivent être collectés séparément et être éliminés dans des points de collecte prévus à cet effet. Contactez les autorités locales ou votre revendeur pour obtenir des conseils sur le recyclage.

10. GARANTIE

10.1 NOTRE GARANTIE

Les produits STERWINS sont conçus selon les normes de qualité les plus élevées pour les produits destinés au marché grand public. Cette garantie après-vente couvre une période de 3 ans à compter de la date d'achat du produit. Cette garantie couvre tous les défauts de pièces et main-d'œuvre : pièces et éléments manquants ainsi que dommages survenant dans des conditions normales d'utilisation. Les réparations et les changements de pièces n'entraînent pas d'extension de la période de garantie initiale. Vous devez être en mesure de fournir une preuve d'achat de ce produit et la date de l'achat. La couverture de la garantie est limitée à la valeur du produit.

10.2 EXCLUSIONS DE GARANTIE

Cette garantie ne couvre pas les problèmes ou les incidents résultant d'un usage incorrect du produit. Les éléments suivants ne sont pas couverts par la garantie :

• Le produit a été utilisé incorrectement ; ou
• Dommages survenant pendant le transport ou l'installation de ce produit ; ou
• Réparations et/ou changements de pièces effectués par un tiers ; ou
• Dommages résultant d'une non-conformité avec les instructions de sécurité et d'utilisation ; ou
• Le produit a été démonté ou ouvert ; ou
• Le produit a été utilisé à des fins professionnelles ; ou
• Le produit a été exposé à une température en dehors de la plage spécifiée dans le chapitre « Rangement »

Le produit doit être utilisé dans des conditions normales d'utilisation et à des fins non professionnelles. Par conséquent, sont exclus de cette garantie les produits utilisés par les entreprises de jardinage, les administrations locales, ainsi que les entreprises proposant des services de location payante ou de prêt gratuit d'équipements.

En cas de problème ou de défaut, vous devez toujours consulter en premier lieu votre revendeur Sterwins. Dans la plupart des cas, le revendeur Sterwins pourra résoudre le problème ou corriger le défaut. Conservez votre facture ou votre reçu : ces documents seront demandés lors du traitement d'éventuelles réclamations.

Introducción

Codification du numéro de série ou de lot | Codifica del numero di serie | Kodowanie

L'objet de la déclaration décrit ci-dessus est conforme à la législation d'harmonisation de Références des normes harmonisées pertinentes appliquées ou des spécifications par rapport auxquelles la

Le cas échéant, le nom et le numéro de l'organisme notifié | Dove
