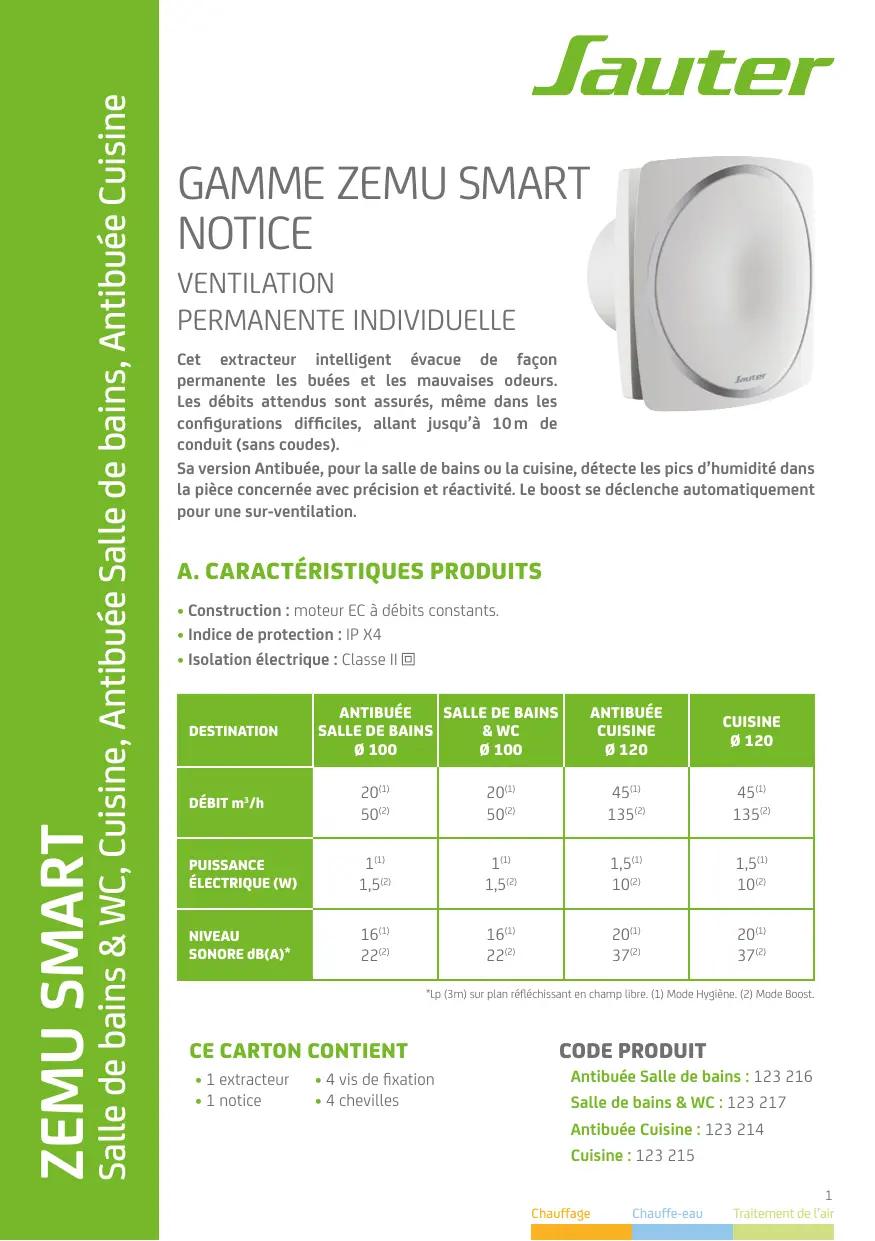

MODE D'EMPLOI ZEMU SMART SAUTER
Cet extractor intelligent évacue de façon permanente les buees et les mauvaises odeurs. Les débits attendus sont assurés, même dans les configurations difficiles, allant jusqu'à 10m de conduit (sans coudes).
Sa version Antibuée, pour la salle de bains ou la cuisine, détecte les pics d'humidité dans la pièce concernée avec précision et réactivité. Le boost se déclenche automatiquement pour une sur-ventilation.
- Construction : moteur EC à débits constants.
- Indice de protection : IP X4
- Isolation électrique : Classe II
| DESTINATION | ANTIBUÉE SALLE DE BAINSø 100 | SALLE DE BAINS & WCø 100 | ANTIBUÉECUISINEø 120 | CUISINEø 120 |
| DéBIT m3/h | 20(1)50(2) | 20(1)50(2) | 45(1)135(2) | 45(1)135(2) |
| PUISSANCE ÉLECTRIQUE (W) | 1(1)1,5(2) | 1(1)1,5(2) | 1,5(1)10(2) | 1,5(1)10(2) |
| NIVEAU SONORE dB(A)* | 16(1)22(2) | 16(1)22(2) | 20(1)37(2) | 20(1)37(2) |
Lp (3m) sur plan refléchissant en champ libre. (1) Mode Hygiène. (2) Mode Boost.
Ce CARTON contient
1 extracteur 4 vis de fixation 1 notice 4 chevilles
Code produit
Antibuée Salle de bains : 123 216
Salle de bains & WC : 123 217
Antibuée Cuisine : 123 214
Cuisine:123215

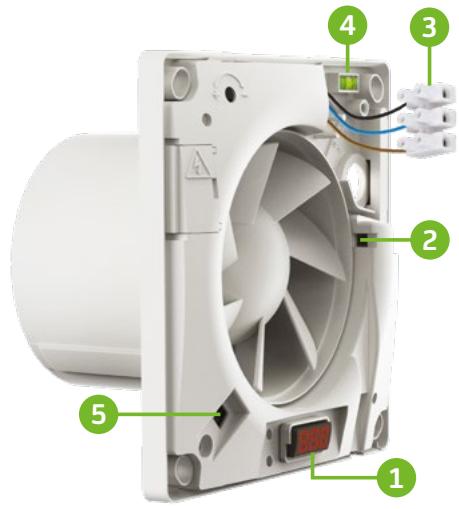

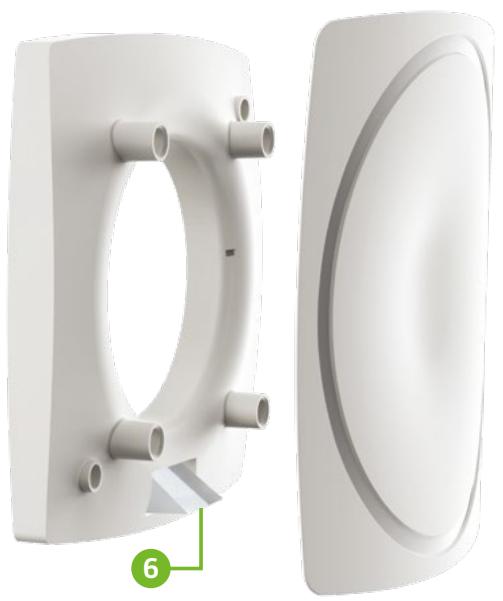

1 Écran pour le contrôle des débits et le paramétrage 2 Capteur de début (uniquement pour modèles “classiques”) 2 Capteur de début et d'humidité (uniquement pour modèles Antibuée) 3 Raccordement électrique 4 Niveau à bulles 5 Témoin lumineux (uniquement pour modèles Antibuée) 6 Prisme de lecture des paramètres
| DESTINATION | ANTIBUÉE
SALLE DE BAINS | SALLE DE BAINS & WC | ANTIBUÉE
CUISINE | CUISINE |
| DIMENSION A (mm) | 180 | 180 | 206 | 206 |
| DIMENSION B (mm) | 46 | 46 | 53 | 53 |
| DIMENSION C (mm) | 81 | 81 | 100 | 100 |
| DIMENSION Ø (mm) | 99 | 99 | 115 | 115 |
Avant l'installation LIRE attentivement les instructions ci-dessous :
En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut être considéré comme responsable des dommages subis par les personnes ou les biens. La notice précise comment installer, utiliser et entretenir correctement l'appareil, son respect permet d'en garantir l'efficacité et la longévité. Ne pas utiliser cet appareil pour un usage différent de celui pour lequel il est destiné.
Après déballage, assurez-vous qu'il est en bon état, sinon adressez-vous à votre revendeur pour toute intervention.
L'utilisation d'un appareil électrique implique le respect des règles fondamentales suivantes :
- Ne pas toucher l'appareil avec une partie du corps humide ou mouillé (mains, pieds,...).
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque signalétique.
- Avant d'effectuer toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas être rétablie accidentellement.
- Ne pas utiliser le produit à une température ambience supérieure à 40^ et inférieure à -5^.
Mode hygiene
Fonctionnement continu du ventilateur pour assurer un renouvellement permanent de l'air.
Mode BOOST
Zému Smart Anti-buée Salle de bains (123 216):
LEDbleue
= Mode Antibuée
Passage automatique en mode Boost lorsque le seuil d'humidité préréglé* est atteint. Le voyant bleu sur la façade s'allume lors du passage en mode Antibuée.
Possibilité de pilotage manuel (via interrupteur)**
Zému Smart Antibuée Cuisine (123 214):
LEDbleue
= Mode Antibuée
Passage automatique en mode Boost lorsque le seuil d'humidité prééglé* est atteint. Le voyant bleu sur la façade s'allume lors du passage en mode Antibuée.
Possibilité de pilotage manuel (via interrupteur)**
Zému Smart Salle de bains et WC (123 217):
Pilotage manuel du mode Boost par interrupteur dédié ou couplé à l'interrupteur d'éclairage. Arrêt automatique temporisé.*
Zému Smart Cuisine (123 215):
Pilotage manuel du mode Boost par interrupteur dédié.
- Régler avances possibles (cf p.9)
** Selon câblage choisi (cf p.6)
A. généralités
Montages possibles : au plafond ou mural
Ex. de montage plafond avec chapeau de toiture
Ex. de montage mural avec grille de ventilation
Montage sur conduit LONG :
10m maximum sans coudes
Renouvellement d'air
Penser à installer une entrée d'air neuf (pièce voisine ou même pièce) pour assurer le renouvellement d'air

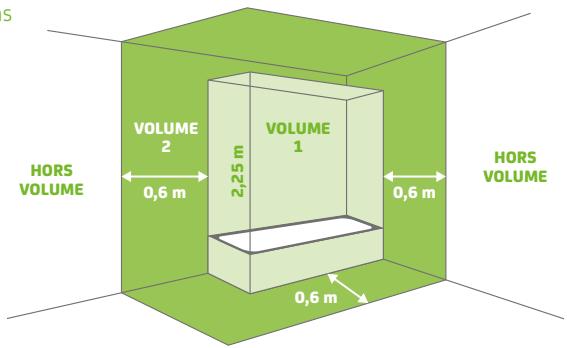

CASPARTICULIER: montage salle debains
Volume 1:
volume de pose non sécurisé
Volume 2:
Volume de pose recommandé
B. fixation
Percer
0 105 ou 120 mm
Demonter
Repérer
Percer
06mm
Insérer
6mm
NIVEAU
A BULLE
Utiliser le niveau à bulle
intègre pour vous assurer de
l'horizontalité de l'extracteur
C. raccordement électrique
AVANT TOUTE OPÉRATION, DECONNECTER L'APPAREIL DU RÉSEAU ET S'ASSURER QUE L'ALIMENTATION NE POT PAS ÉTRE RÉTABLIE ACCIDENTELLEMENT.
Ce matériel doit être installé par des personnes ayant une qualification appropriée.
L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art.
Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
Important
Le ventilateur ne doit être utilisé que connecté à un câblage fixe. - La section du cordon d'alimentation doit être de 1,5mm². Le ventilateur d'extraction est destiné au réseau 230V 50Hz. Le ventilateur est de classe II double isolation et ne doit pas être mis à la terre.
Alimentation électrique
Prévoir une protection dédiée
par disjoncteur de 2A en amont
Passer le câble d'alimentation
2 Visser
3 Raccorder et refermer le capot de protection électrique
SCHEMA TRAPPE OUVERTE accès au raccordement électrique LS = Phase secondaire
ZEMU SMART
Antibuée Salle de bains 0100 123 216
Câblage pour gestion automatique du boost
Câblage avec temporisation, interrupteur et éclairage
ZEMU SMART
Salle de bains & WC 0100 123 217
Câblage avec temporisation et interrupteur
Câblage avec temporisation, interrupteur et éclairage
ZEMU SMART
Cuisine 0120 123 215
Câblage sans temporisation et avec interrupteur
ZEMU SMART
Antibuée Cuisine 0120 123 214
Câblage pour gestion automatique du boost
Câblage avec temporisation, interrupteur et éclairage
Ventilateur
Une fois l'appareil installé, vérifier que l'hélice du ventilateur tourne librement (appareil hors tension)
Refermer
2 Mettre sous tension
3 Contrôler les bons paramètres en cours
Lecture des paramètres en cours
La lecture des différents paramètres (défilament automatique) se fait à travers le prisme avec la façon en place et s'éteint après 15 minutes : débit réel en cours (XXX), pression de fonctionnement (XXP) et taux d'humidité dans la pierce (XXH)
Étalonnage automatique
LED jaune clignotante = Étalonnage en cours
15 minutes après la mise sous tension, le ventilateur entre en mode "Étalonnage", c'est-à-dire qu'il accélère et ralentit de manière aléatoire pour trouver la bonne vitesse par rapport au début souhaité.
Mode hygiène
Fonctionnement continu du ventilateur pour assurer un renouvellement permanent de l'air.
Mode antibuée (pour les modèles concernés)
LED bleue = Mode Antibuée
La fonction Antibuée augmente la vitesse du ventilateur si l'humidité augmente rapidement sur une courte période. La vitesse du ventilateur reste proportionnelle au taux d'hygrométrie et passe en vitesse maximale lorsque le seuil d'humidité pré-réglé est atteint.
Le voyant bleu sur la façade s'allume lors du passage en mode Antibuée.
Par défaut, le point de consigne est réglé à 70% (seuil recommandé).
Mode BOOST
Passage en vitesse maximale via une commande manuelle (interrupteur dédié ou couplé à l'éclairage, cf câblage p. 6).
Entretien
Ne jamais utiliser de produits agressifs (acétone, trichloréthylène...) ou projeter de l'eau.
Pour nettoyer l'appareil, utiliser seulement un chiffon doux, légèrement humide ou une brosse douce, après avoir coupé l'alimentation électrique.
À RÉALISER HORS TENSION

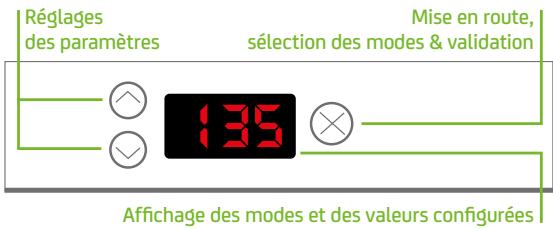

F. paramétrages avancés
ATTENTION: LES PARAMÉTRAGES SE FONT SOUS TENSION, TRAPPE D'ACCÈS AU RACCORDEMENT ÉLECTRIQUE FERMÉE.
Repères visuels LORS du paramétrage
LED verte
= Mode Hygiène
LED rouge
= Mode Boost
Affichage b
= Mode Temporisation
Affichage h
= Mode Antibuée
Paramétrages disponibles
| DéBIT
MODE HYGIÈNE
(m3/h) | DéBIT
MODE BOOST
(m3/h) | DURÉE DE
TEMPORISATION
(min) | POINT DE
CONSIGNE
D'HUMIDITÉ (%) |
| Zému Smart
Antibuée Sdb | ● | ● | ● | ● |
| Zému Smart
Antibuée Cuisine | ● | ● | ● | ● |
| Zému Smart
Sdb et WC | ● | ● | ● | |
| Zému Smart
Cuisine | ● | ● | | |
DEBIT Mode hygiène
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en vert.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 20m³/h à 50m³/h
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 20m³/h
Débit mode BOOST
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en rouge.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 50m³/h à 135m³/h.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 50m³/h
DUREE De temporisation
Appuyer sur (X) jusqu'à l'apparition de l'écran
Utiliser les flèches pour faire varier la durée de la temporisation.
La plage de réglage va de 0 min à 30 min.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine : 15 min
Point de condensé d'humidité
Appuyer sur (X) jusqu'à l'apparition de l'écran
Utiliser les flèches pour faire varier le point de consigne d'humidité.
La plage de réglage va de 40% à 90%.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine : 70%
DEBIT Mode hygiène
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en vert.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 45m³ /h à 90 m³ /h
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 45 m³/h
Débit mode BOOST
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en rouge.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 90m³/h à 170m³/h.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 135 m³/h
DUREE De temporisation
Appuyer sur (X) jusqu'à l'apparition de l'écran
Utiliser les flèches pour faire varier la durée de la temporisation.
La plage de réglage va de 0 min à 30 min.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine : 15 min
Point de consigne d'humidité
Appuyer sur (X) jusqu'à l'apparition de l'écran
Utiliser les flèches pour faire varier le point de consigne d'humidité.
La plage de réglage va de 40% à 90%.
Appuyer de nouveau sur (X) pour modifier.
Réglage d'usine : 70%
DEBIT Mode hygiene
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en vert.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 20m³ /h à 50 m³ /h
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 20m³/h
Débit mode BOOST
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en rouge.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 50m³/h à 135m³/h.
Appuyer de nouveau sur (X) pour modifier.
Réglage d'usine: 50m³/h
DUREE De temporisation
Appuyer sur (X) jusqu'à l'apparition de l'écran
Utiliser les flèches pour faire varier la durée de la temporisation.
La plage de réglage va de 0 min à 30 min.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine : 15 min
DEBIT Mode hygiene
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en vert.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 45m³/h à 90m³/h.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 45m³/h
Débit mode BOOST
Appuyer sur (X) jusqu'à l'apparition de l'écran
La LED s'allume en rouge.
Utiliser les flèches pour faire varier le débit.
La plage de réglage va de 90m³/h à 170m³/h.
Appuyer de nouveau sur (X) pour valider.
Réglage d'usine: 135m³/h
Défaut de tension :
Contrôler l'interrupteur général ou les branchements électriques.
L'appareil FAIT anormalement du BRUIT
- Vérifier que l'hélice tourne librement et qu'elle n'est pas en contact avec le corps de l'appareil, que le réseau est en bon état, et qu'un chapeau de toiture ou une grille de ventilation soit présente au niveau du rejet.
Code ERREUR
Le code erreur (Err) s'affiche lorsque le ventilateur ne peut atteindre le début d'air souhaité. Il reste affiché jusqu'à la correction du problème.
Les causes possibles sont une absence de grille ou une grille inadaptée, un conduit trop long ou trop sinueux, ou un paramétrage avec des débits trop élevés.
Pour enlever le code erreur (Err), couper l'alimentation puis apporter les corrections sur le conduit, la grille ou le paramétrage des débits. À la remise en route, l'enregistrement se ré-initialise.
Affichage code erreur
- Cet appareil est garanti deux ans à compter de la date d'achat contre tous défauts de fabrication.
- Dans ce cadre, SAUTER Service assure l'échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après-vente.
- Eneldom, la garantie ne peut couvrir les frais annexes, qu'il s'agisse de main d'œuvre, déplacement ou indemnité de chaque nature qu'elle soit.
- La garantie ne couvre pas les dommages dus à une installation non conforme à la présente notice, une utilisation impropre ou une tentative de réparation par du personnel non qualifié.
- En cas de problème, merci de vous adresser à SAUTER Service.
Traitement des appareils électriques ou électroniques en fin de VIE
(applicable dans les pays de l'Union européenne et les autres pays disposant de systèmes de collecte sélective).
Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.
Cet appareil se recycle
Points de collecte sur www.quafide.redeces.fr, privilégiez la réparation ou le don de chaque appareil.
GARANTIE PLUS
Le choix 100% tranquillité à partir de 10€
Avec Garantie+, vous bénéficiaz :
- d'une extension de garantie de 3 ans
- de services premium incluant :
- en cas de besoin : un dépannage à domicile, pièces et main-d'œuvre incluses
- des conseils personnalisés,
- des rappels d'entretien.
Enregistrez vos produits
sur www.confort-sauter.com
0977424242
Service gratuit + prix appel
Avant d'appeler SAUTER Service, munissez-vous des informations situées sur la plaque firmes.
du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
Pour toute information complémentaire, rendez-vous sur www.confort-sauter.com
