DOOXIE - Prise rj45 LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise RJ45 encastrée
Marque	Legrand
Modèle	DOOXIE
Catégorie	Connectique réseau
Dimensions (L x H x P)	86 mm x 86 mm x 40 mm
Poids	80 g
Alimentation	Non alimentée (passive)
Nombre de prises	1 prise RJ45
Type de câblage supporté	4 paires torsadées cuivre grade 2 TV ou grade 3 TV
Utilisations principales	Téléphonique et informatique (réseau)
Normes de câblage	T568A et T568B au choix
Matériau	Plastique ABS et contacts métalliques plaqués or
Installation	Encastrée avec boîte d'encastrement standard
Température de fonctionnement	-10°C à +60°C
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, ne pas utiliser de produits abrasifs
Sécurité	Installation par électricien qualifié recommandée. Ne pas ouvrir ni modifier.
Garantie	2 ans
Réparabilité	Non réparable par l'utilisateur, contacter le SAV Legrand
Accessoires inclus	Notice d'installation, vis de fixation
Couleur	Blanc (standard)

FOIRE AUX QUESTIONS - DOOXIE LEGRAND

Comment raccorder la prise RJ45 DOOXIE LEGRAND pour une utilisation téléphonique ?

Pour une utilisation téléphonique, suivez le schéma de câblage fourni dans la notice. Les couleurs de fils sont : Gris, Incolore, Blanc, Marron, Bleu, Jaune, Violet, Orange (ancien câblage) ou Noir, Blanc, Rose, Orange, Jaune, Bleu, Violet, Marron (nouveau câblage). Branchez chaque fil sur le connecteur correspondant.

Quels types de câbles utiliser pour une utilisation informatique ?

Utilisez du câble cuivre 4 paires torsadées de type grade 2 TV ou grade 3 TV. Le câblage peut être de type A (T568A) ou B (T568B) au choix.

Comment choisir entre le câblage A et B pour le réseau ?

Le choix entre T568A et T568B dépend de votre installation. Le standard T568B est le plus courant. Cependant, les deux sont compatibles. Veillez à utiliser le même type aux deux extrémités du câble.

Puis-je installer la prise moi-même ?

L'installation doit être réalisée par un électricien qualifié conformément aux règles d'installation. Une installation incorrecte peut entraîner des risques de choc électrique.

La prise RJ45 est-elle compatible avec les box internet ?

Oui, cette prise RJ45 est compatible avec la plupart des box internet. Assurez-vous que le câblage est correct (T568A ou T568B) et que le câble utilisé est de bonne qualité.

Quelles sont les dimensions de la prise ?

Les dimensions standard sont 86 mm x 86 mm x 40 mm (hauteur x largeur x profondeur). Elle s'installe dans une boîte d'encastrement standard.

Comment nettoyer la prise RJ45 ?

Nettoyez la prise avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants qui pourraient endommager les contacts.

Que faire si un contact est desserré ou la prise ne fonctionne pas ?

Vérifiez d'abord le câblage. Si le problème persiste, contactez le service après-vente Legrand. Ne tentez pas de réparer vous-même, cela annulerait la garantie.

La prise DOOXIE est-elle résistante aux chocs ?

La prise est conçue pour une utilisation standard. Évitez les chocs violents. Elle supporte une température de fonctionnement de -10°C à +60°C.

Où trouver la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

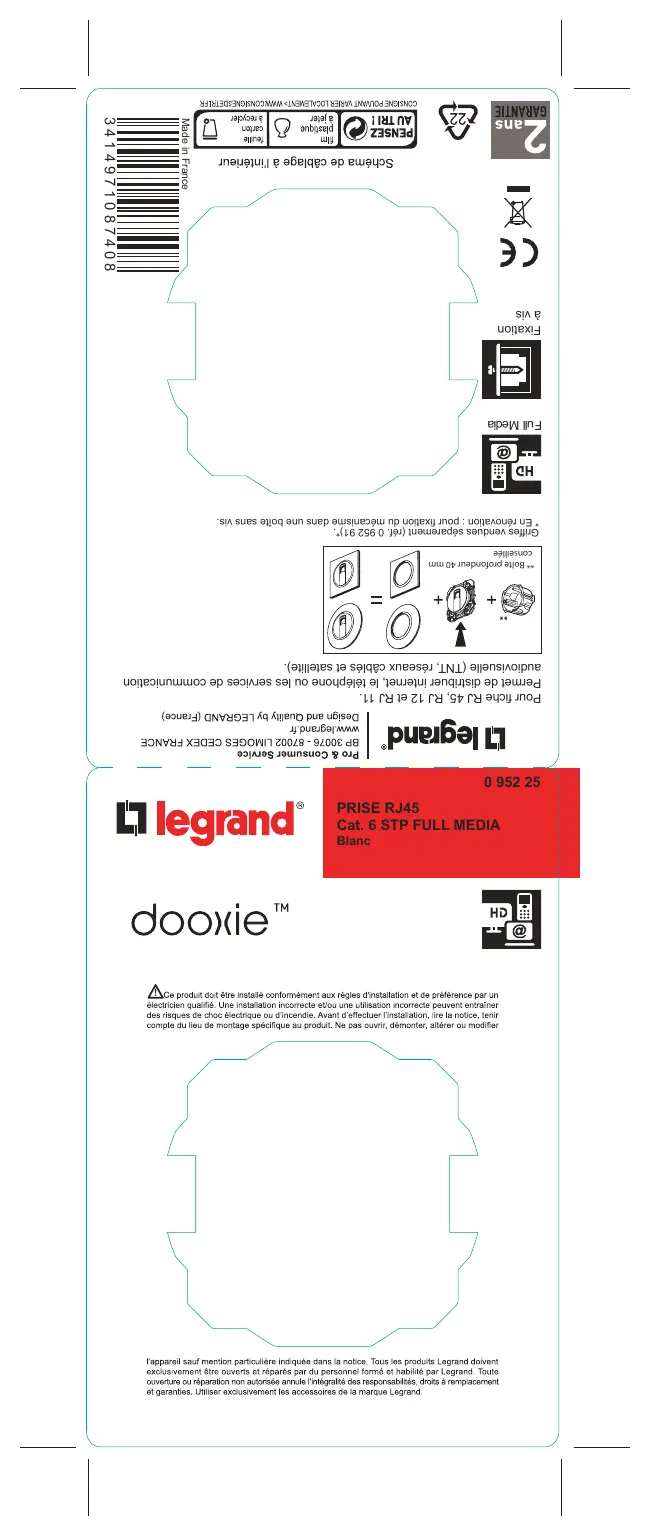

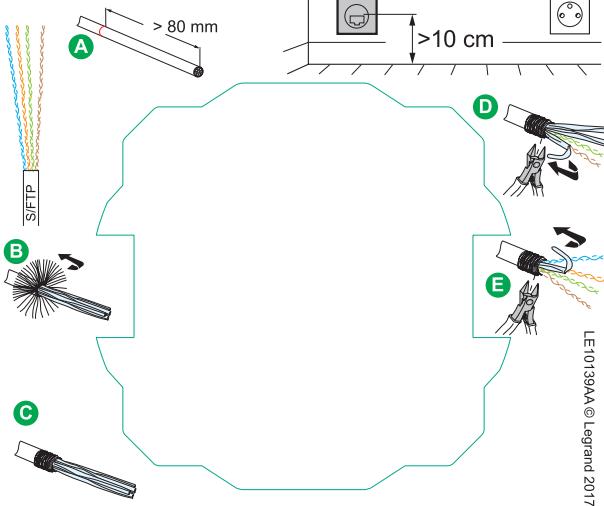

MODE D'EMPLOI DOOXIE LEGRAND

A ce produit doit être installé conformément aux rôgles d'installation et de préférences par l'électricien qualifié. Une installation incorpore et/ou une utilisation incorpore ne pouvant entrainer des risques de chôc élecrique ou d'incidence. Avant d'effecteur l'installation, liée la notice, termite compte du lieu de montage spécifique au produit. Ne pas ouvrir, démonter, alterer ou modifier

l'appellé sauf mention particulière édiquée dans la notice. tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et hapritable par Legrand. Toutte ouverture ou réparation non autorisée annule intégrabilité des responsables, droits à remplacement et garanties. Utilisant exclusivement les accessories de la marque Legrand.

Enutilisationtelephonique

	1	2	3	4	5	6	7	8
Câblage actuel	Gris	Incolore	Blanc	Marron	Bleu	Jaune	Violet	Orange
Câblage nouveau	Noir	Blanc	Rose	Orange	Jaune	Bleu	Violet	Marron

Enutilisation informatique.Type de cablage:auchoixAouB

Utiliser du cable cuivre 4 paires torsadées, de type grade 2 TV ou grade 3 TV.

3414671087408

nne nnnn nee nnnn ne eae

	1	2	3	4(tei)	5(tei)	6	7	8
B	Blanc/Orange	Orange	Blanc/Vert	Bleu	Blanc/Blau	Vert	Blanc/Marron	Marron
A	Blanc/Vert	Vert	Blanc/Orange	Bleu	Blanc/Blau	Orange	Blanc/Marron	Marron
