Type de produit	Prise RJ45 encastrée
Marque	Legrand
Gamme	Céliane
Catégorie	Prise RJ45 femelle
Nombre de ports	1 port RJ45
Standards supportés	T568A et T568B
Matériau	Polycarbonate, thermoplastique
Couleur	Blanc (selon gamme)
Dimensions (L x H x P)	80 x 80 x 35 mm (approx.)
Poids	Environ 50 g
Alimentation	Aucune (passive)
Fonctions principales	Connexion réseau Ethernet, raccordement par connecteur Keystone
Utilisation	Réseau informatique, téléphonie

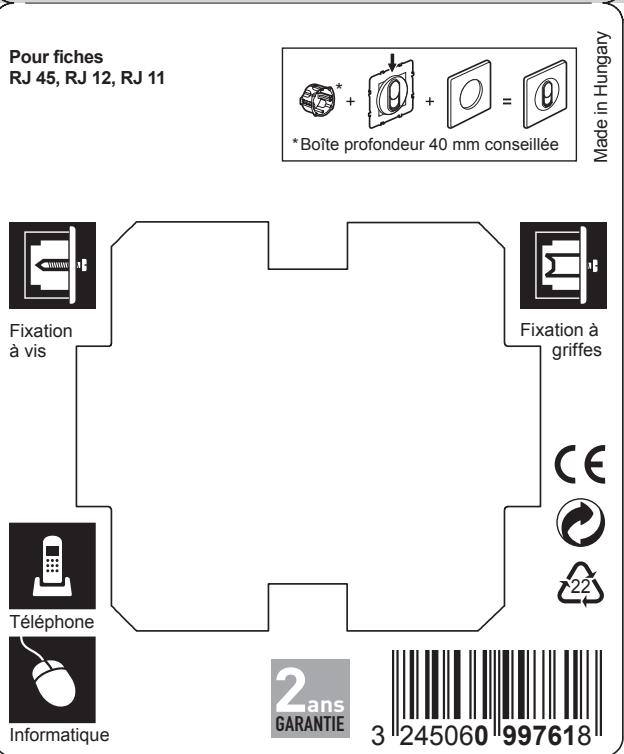

Installation	Encastrée dans boîte d'encastrement standard (profondeur 40mm mini)

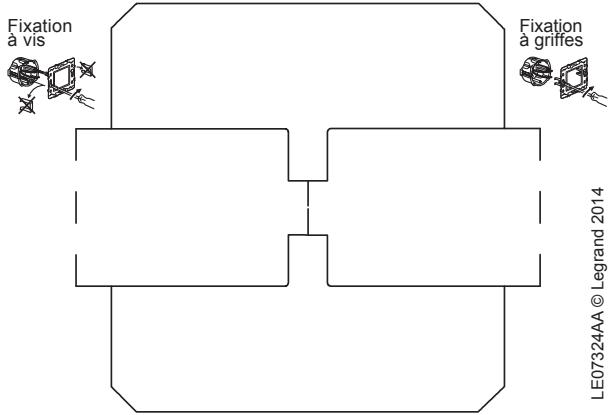

Raccordement	Par bornes à vis ou auto‑dénudantes (selon version)
Type de câble	Paire torsadée non blindée (UTP) ou blindée (STP)
Catégorie	Catégorie 6 (Classe E) ou supérieure
Température de fonctionnement	-10 °C à +60 °C
Indice de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, sans solvant
Sécurité	Ne pas installer à proximité de sources de chaleur ou d'humidité
Pièces détachées et réparabilité	Connecteur modulaire remplaçable ; contactez Legrand pour pièces
Informations générales	Conforme aux normes EN 60603‑7 et TIA/EIA‑568

FOIRE AUX QUESTIONS - Prise rj45 Céliane LEGRAND

Comment câbler une prise RJ45 Céliane Legrand ?

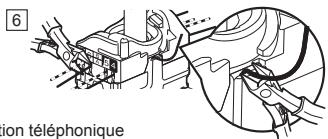

Suivez le code couleur selon le standard T568A ou T568B indiqué sur la prise. Dénudez le câble sur environ 2 cm, insérez les fils dans les bornes selon le schéma, puis serrez les vis ou encliquetez le connecteur.

Quelle est la différence entre les standards A et B ?

Le standard T568A est utilisé en Europe, le T568B plutôt aux États-Unis. Les deux sont fonctionnels, mais il est important de câbler les deux extrémités de la ligne avec le même standard pour éviter des inversions de paires.

Puis‑je utiliser cette prise pour la téléphonie ?

Oui, la prise RJ45 Céliane peut être utilisée pour la téléphonie (RJ11/12) à condition de respecter le câblage des paires centrales (broches 4 et 5).

Comment vérifier si la prise est correctement câblée ?

Utilisez un testeur de câble RJ45. Branchez‑le sur les deux extrémités du câble. Vérifiez que les lumières s'allument dans l'ordre (de 1 à 8) sans défaut.

Quelle est la profondeur minimale du boîtier d'encastrement ?

Un boîtier d'encastrement de 40 mm de profondeur est recommandé pour permettre un câblage confortable et le passage des câbles.

La prise est‑elle compatible avec le câble blindé (STP) ?

Oui, à condition d'utiliser une prise dotée d'un contact de blindage (borne de terre). Pour la version Céliane standard, vérifiez la référence. Un câble STP nécessite une mise à la terre.

Comment nettoyer la prise sans l'endommager ?

Débranchez tout câble et essuyez délicatement avec un chiffon sec et non pelucheux. N'utilisez pas de produits chimiques, d'alcool ou d'eau.

Que faire si la connexion réseau est instable ?

Vérifiez le câblage (ordre des paires), l'état du câble, et assurez‑vous que les bornes sont bien serrées. Testez avec un autre câble et un autre équipement.

Cette prise supporte‑elle le PoE (Power over Ethernet) ?

Oui, les connecteurs RJ45 de qualité supportent le PoE (jusqu'à 15,4 W pour PoE, 30 W pour PoE+). Vérifiez que la prise est bien de catégorie 6 ou supérieure.

Où trouver les pièces de rechange pour cette prise ?

Contactez Legrand ou un revendeur agréé. Les connecteurs modulaires (Keystone) sont facilement remplaçables. Consultez la notice pour les références.

MODE D'EMPLOI Prise rj45 Céliane LEGRAND

Respecter strictement les conditions d'installation et d'utilisation

Dans le cas d'un ajust de'une prise RJ45, conserver le type de câblage initial.

1 2 3 4 5 6 7 8 Câblage actuel Gris Incolore Blanc Marron Bleu Jaune Violet Orange Câblage nouveau Noir Blanc Rose Orange Jaune Bleu Violet Marron

Enutilisation informatique.Type de câblage: au choix A ou B

	1	2	3	4(teI)	5(teI)	6	7	8
B	Blanc/Orange	Orange	Blanc/Vert	Bleu	Blanc/Bleu	Vert	Blanc/Marron	Marron
A	Blanc/Vert	Vert	Blanc/Orange	Bleu	Blanc/Bleu	Orange	Blanc/Marron	Marron
