Retrouvez gratuitement la notice de l'appareil PATCH HD 50-240016 ELAP au format PDF.
| Type de produit | Patch HD |
| Caractéristiques techniques principales | Résolution HD, technologie avancée de transmission de données |
| Alimentation électrique | Non applicable (fonctionne sans alimentation externe) |
| Dimensions approximatives | 50 mm x 50 mm |
| Poids | 10 g |
| Compatibilités | Compatible avec divers appareils électroniques utilisant la technologie HD |
| Type de batterie | Non applicable |
| Tension | Non applicable |
| Puissance | Non applicable |
| Fonctions principales | Amélioration de la qualité d'image, transmission fluide des données |
| Entretien et nettoyage | Essuyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Pas de pièces détachées disponibles, produit non réparable |
| Sécurité | Utiliser conformément aux instructions du fabricant, éviter l'exposition à l'humidité |
| Informations générales utiles | Vérifier la compatibilité avec votre appareil avant l'achat |
FOIRE AUX QUESTIONS - PATCH HD 50-240016 ELAP
Téléchargez la notice de votre Antenne TV extérieure au format PDF gratuitement ! Retrouvez votre notice PATCH HD 50-240016 - ELAP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PATCH HD 50-240016 de la marque ELAP.
MODE D'EMPLOI PATCH HD 50-240016 ELAP

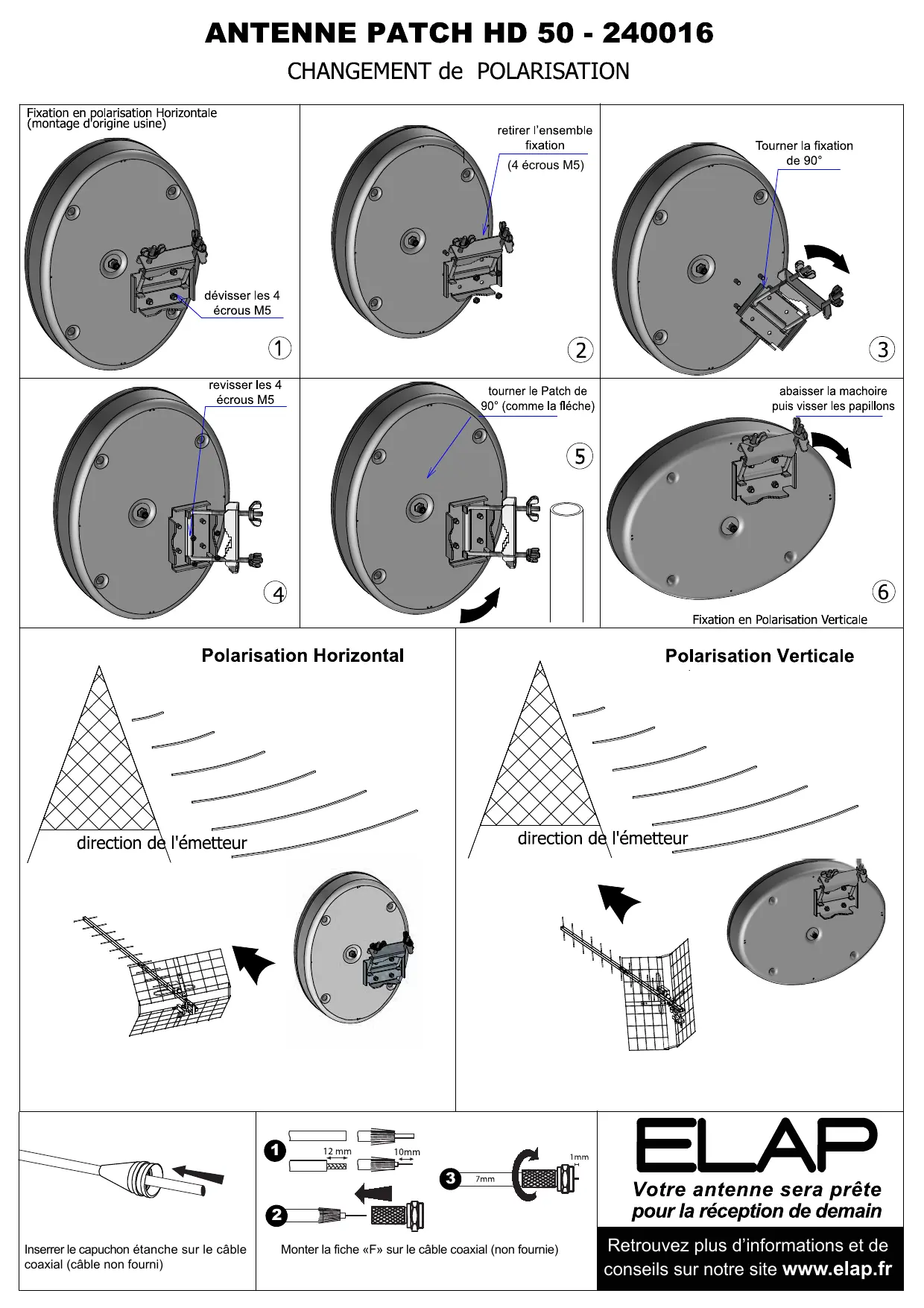

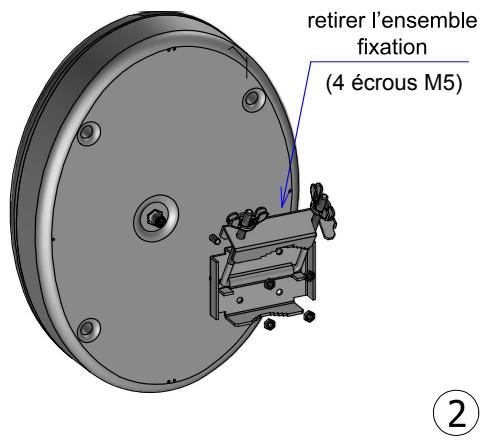

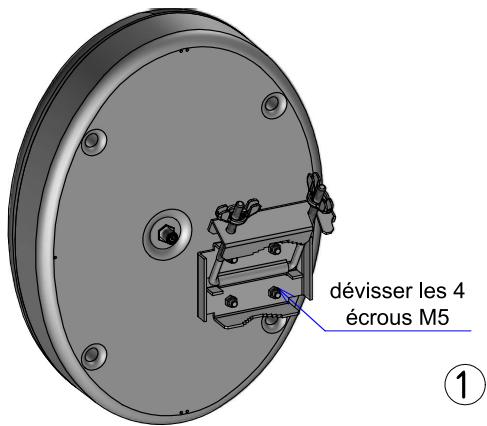

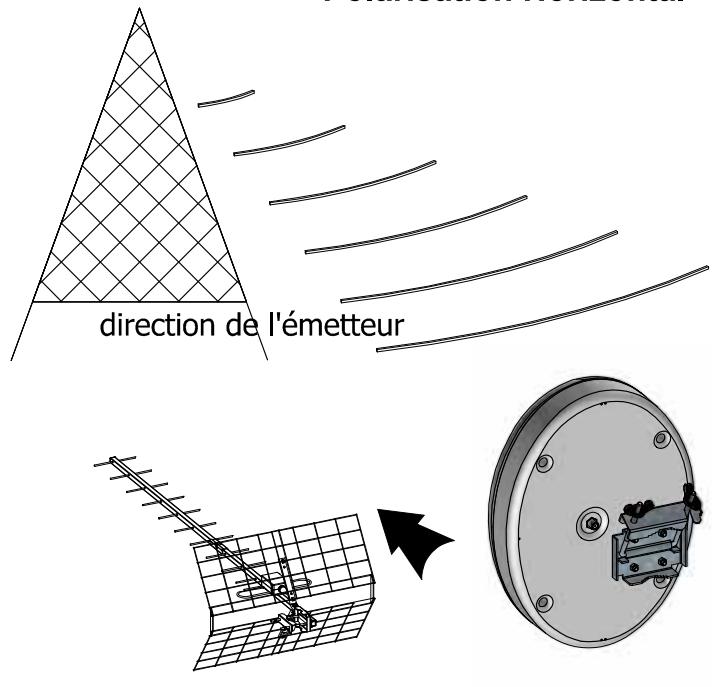

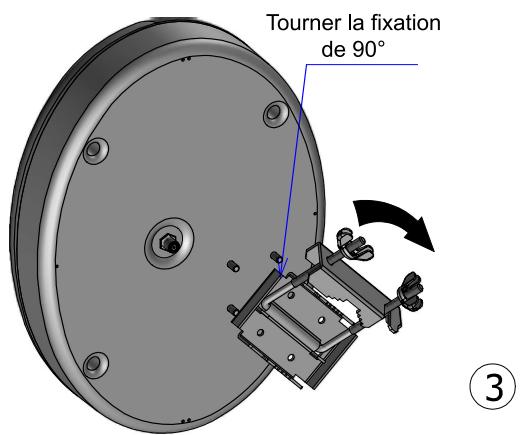

CHANGEMENT de POLARISATION Fixation en polarisation Horizontale {montage d'origine usine) retirer l'ensemble fixation (4 écrous M5) Tourner la fixation de 90° dévisser les 4 écrous M5

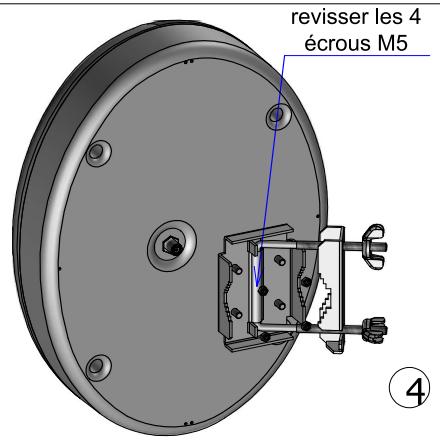

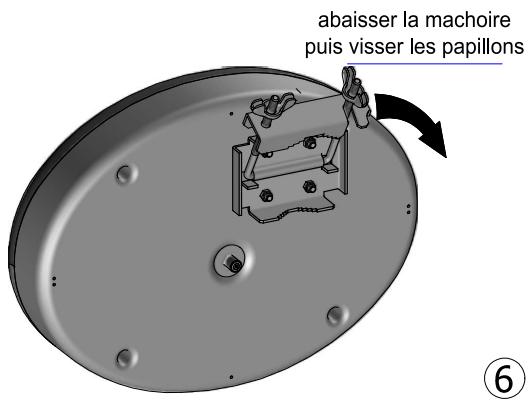

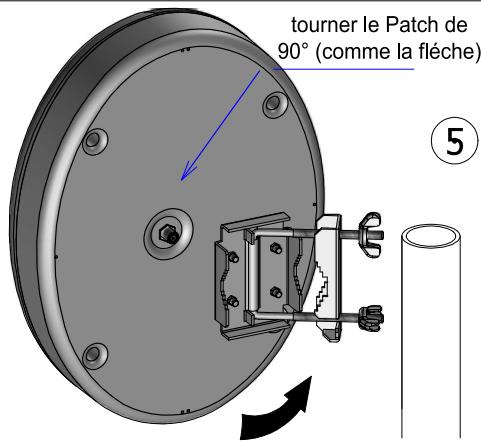

revisser les 4 écrous M5 abaisser la machoire puis visser les papillons tourner le Patch de 90° (comme la fléche)

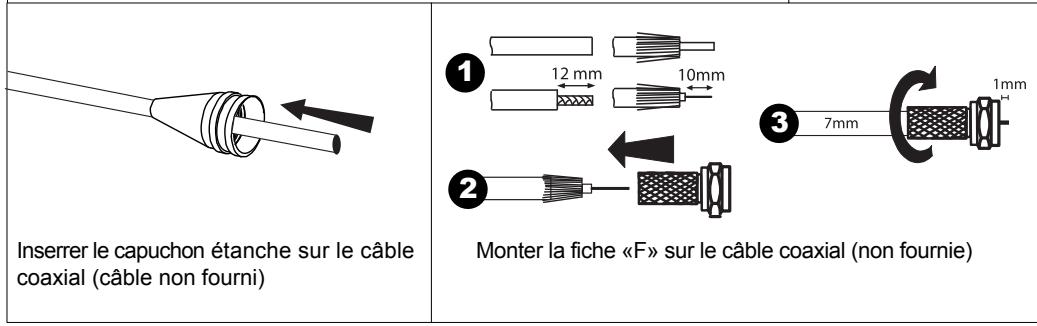

Votre antenne sera prête 6-=— El pour la réception de demain Inserrer le capuchon étanche sur le câble | Monter la fiche «F» sur le câble coaxial (non fournie) Retrouvez plus d'informations et de coaxial (câble non fourni) conseils sur notre site www.elap.fr

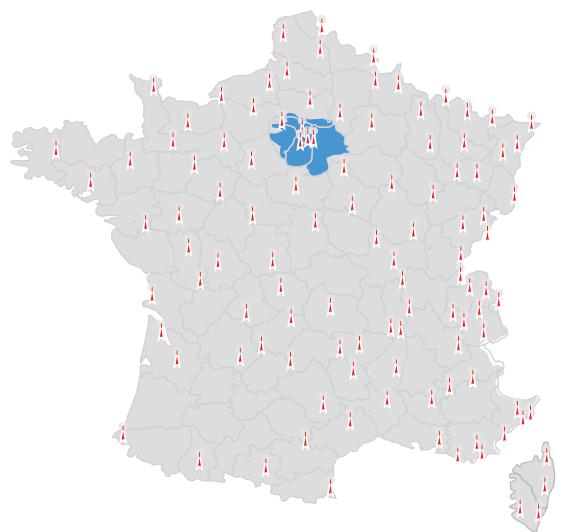

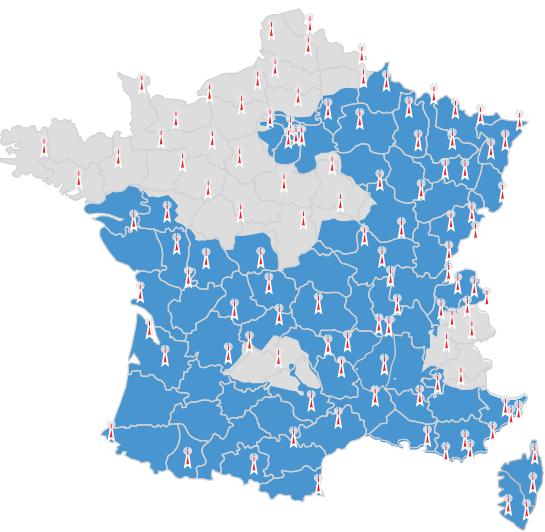

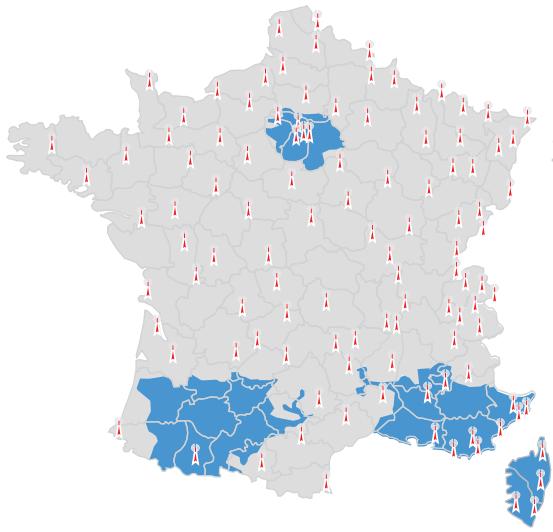

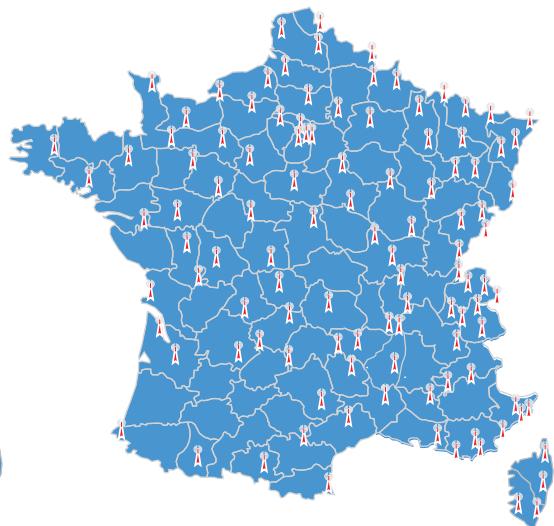

Quand Activer votre filtre de protection contre la téléphonie mobile ? 1/ Etes-vous déjà concerné / Quand serez-vous concerné par l’évolution de la bande de fréquences TV ? PLAN DE RE-AMENAGEMENT DE LA BANDE DE FREQUENCES TV EN FRANCE 2016 | 2017 2018 2019 2/ Votre région n’est pas encore passée à la nouvelle bande de fréquences TV (bande TV actuelle : 470-790 MHz, canaux 21 / 60) : Laissez le bouton du filtre de bande TV tel qu’il est (Led orange éteinte). En cas de brouillage ou de perte de certaines chaines TV dans les 3 ans à venir, il vous faudra activer le filtre 700 MHz et relancer une recherche de chaines TV, cela signifira que votre région est passée à la nouvelle bande de fréquences TV. (reportez-vous à la notice de l’alimentation amplifiée et filtrée pour savoir comment activer le filtre 700 MHz) Activez le filtre de bande 700 MHz (filtre 5G, Led orange allumée) pour éviter les brouillages et perturbations liès à la téléphonie mobile 5G

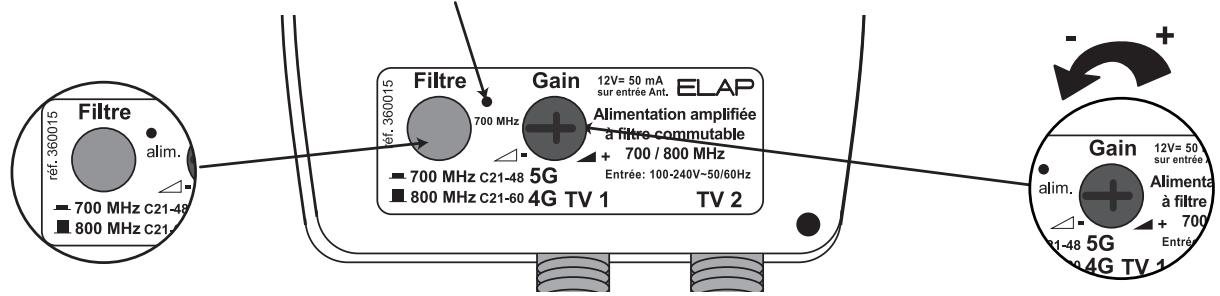

©9{mw Led Allumée = filtre 700 MHz activé (21-48) o ww Led éteinte = Filtre 800 MHz activé (21-60) Bouton Filtre Potentiomètre de puissance Appuyez sur le bouton pour activer le filtre de protection : Led allumée = filtre 700 MHz activé (Canaux TV 21 / 48) Led éteinte = filtre 800 MHz activé (Canaux TV 21 / 60) ammutable Nha: 1001800 MHz 700 MHzczras SG — Envée:224v-somhr
1.00 MHz c21.60 4G TV 1
Régjlez la puissance de l'antenne selon la qualité de votre réception TV TV2 LE FILTRAGE 800 MHZ et 700 MHZ PROTEGE VOTRE SYSTEME TURBATIONS LIEES A TELEPHONIE MOBILE
