| Type de produit | Adaptateur TNT avec lecteur/enregistreur USB et multimédia |
| Marque | ELAP |
| Modèle | ULTIMA III |
| Dimensions (L x P x H) | 180 mm x 120 mm x 40 mm |
| Poids | 0,6 kg |
| Alimentation | 220-240 V~, 50/60 Hz, 5 W |
| Compatibilité TV | DVB-T, MPEG2, COFDM 2K/8K |
| Bandes de fréquences | VHF et UHF (170 à 862 MHz) |
| Nombre de programmes mémorisables | 1000 programmes |
| Fonctions principales | Réception TNT, enregistrement USB, timeshift, lecture multimédia (vidéo, audio, photos), télétexte, EPG, mosaïque 9 fenêtres |
| Connectivité | 1 entrée antenne 9,52 mm, 1 sortie antenne, 2 prises péritel (TV et VCR), sorties audio/vidéo RCA, sortie audio numérique SPDIF, port USB 2.0 |
| Formats de fichiers pris en charge | Vidéo : .dat, .mpg, .vob, .avi ; Audio : .mp3, .wav, .pcm ; Images : .jpeg, .jpg, .gif |
| Alimentation d'antenne | 5 Vcc, 50 mA (max 60 mA intermittents), activable/désactivable |
| Affichage | Écran LED à l'avant (canal ou heure) |
| Télécommande | Infrarouge, piles AAA (non fournies) |
| Consommation en veille | Réduite (mode économique activable) |
| Entretien et nettoyage | Débrancher avant nettoyage ; ne pas utiliser de liquides ; ne pas obstruer les orifices de ventilation |
| Sécurité | Ne pas ouvrir le boîtier ; ne pas exposer à l'humidité ; débrancher avant tout entretien ; ne pas placer sur un revêtement mou |
| Réparabilité | Ne pas ouvrir soi-même ; faire appel à un réparateur spécialisé ; mise à jour logicielle via USB possible |
| Informations générales | Certification CE ; respect des directives DEEE et RoHS ; emballage recyclable ; tri sélectif en fin de vie |
FOIRE AUX QUESTIONS - ULTIMA III ELAP
Questions des utilisateurs sur ULTIMA III ELAP
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ordinateur personnel au format PDF gratuitement ! Retrouvez votre notice ULTIMA III - ELAP et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ULTIMA III de la marque ELAP.
MODE D'EMPLOI ULTIMA III ELAP
Merci de lire attentivement cette notice afin d'utiliser au moins les possibilités de votre adaptateur TNT.
ADAPTATEUR TÉLEVISION NUMERIQUE TERRESTRE
AVEC LECTEUR / ENREGISTREUR USB - MULTIMÉDIA
751608
Avant la mise en service de toute installation TNT, il est important de lire cette notice et d'observer les règles de sécurité liées à la mise en œuvre des appareils électriques.
- Ne brancher l'adaptateur sur une prise de courant normalisée 230V~50Hz, connecter au préalable tous les équipements périphériques (TV, magnétoscope, DVD-R, antenne TNT)
- Ne pas ouvrir le couvercle de l'adaptateur. Si cela doit être fait (chez un réparateur spécialisé) : tout débrancher l'adaptateur avant intervention.
- Ne jamais introduire quoi que ce soit au travers des trous et fentes d'aération ou autres ouvertures de l'adaptateur.
- Ne pas poser de récipients contenant quelconque liquide sur l'appareil, ne pas exposer à la pluie ou à l'humidité.
- Vérifier et que les orifices de ventilations ne soient pas obstrués : ne pas placer l'adaptateur sur un revêtement mou tel que moquette, etc... Si l'adaptateur est placé dans un meuble TV, respectez le dégagement minimal ci-dessous :
- N'utiliser pas ou ne ranger pas votre adaptateur dans un endroit froid, chaud, humide ou poussiereux.
- Ne pas poser l'adaptateur sur un autre qui produit de la chaleur.
- Mettre toujours l'adaptateur en Mode Veille lorsque vous ne l'utilisez pas.
SI VOUS INSTALLÉZ VOTRE ANTENNE VOUS-MÊME, PRENEZ TOUTES LES MESURES DE SÉCURITÉ NÉCESSAIRES LORS DE SA POSE (TRAVAIL EN HAUTEUR).
EN CAS DE PANNE, NE JAMAI OUVRIK L'ADAPTATEUR VOUS-MEME, TOUJOURS FAIRE APPEL A UN RÉPARATEUR SPECIALISÉ.

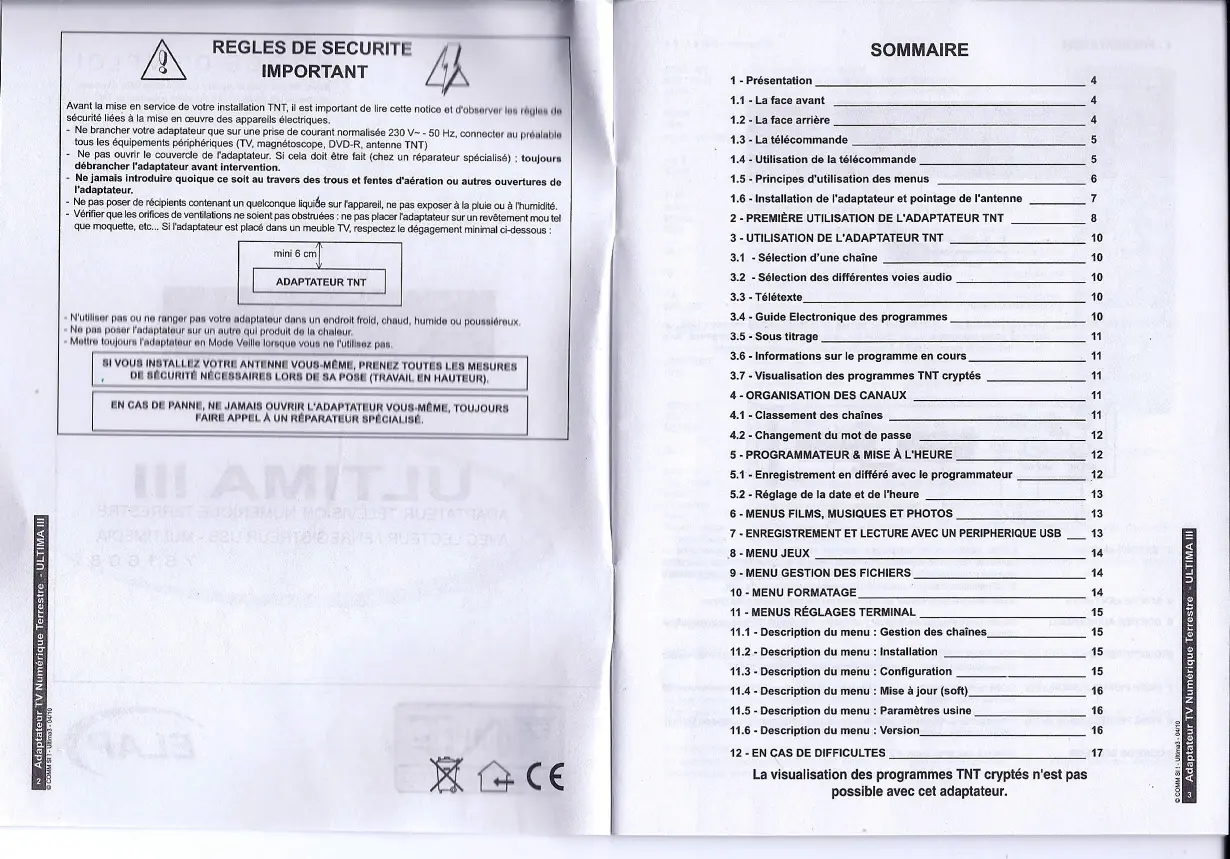

Sommaire
1 - Présentation 4 1.1-La face avant 4 1.2-La face arriere 4 1.3-La telecommande 5 1.4 - Utilisation de la télécommande 5 1.5 - Principes d'utilisation des menus 6 1.6-Installation de I'adaptateur et pointage de I'antenne 7 2 - PREMIÈRE UTILISATION DE L'ADAPTATEUR TNT 8 3- UTILISATION DE L'ADAPTATEUR TNT 10 3.1 - Sélection d'une chaine 10 3.2 - Sélection des différentes voies audio 10 3.3-Telétexte 10 3.4-Guide Electronique des programmes 10 3.5 - Sous titrage 11 3.6-Informations sur le programme en cours 11 3.7 - Visualisation des programmes TNT cryptés 11 4-ORGANISATION DES CANAUX 11 4.1 - Classement des chaines 11 4.2-Changement du mot de passage 12 5-PROGRAMMATEUR & MISE A L'HEURE 12 5.1 - Enregistrement en differé avec le programmeur 12 5.2-Réglage de la date et de l'heure 13 6-MENUS FILMS, MUSIQUES ET PHOTOS 13 7-ENREGISTREMENT ET LECTURE AVEC UN PERIPHERIQUE USB 13 8-MENU JEUX 14 9-MENU GESTION DES FICHIERS 14 10-MENU FORMATAGE 14 11-MENUS RÉGLAGES TERMINAL 15 11.1 - Description du menu : Gestion des chaines 15 11.2-Description du menu: Installation 15 11.3- Description du menu : Configuration 15 11.4 - Description du menu : Mise à jour (soft) 16 11.5 - Description du menu : Paramétres usine 16 11.6-Description du menu: Version 16 12-EN CAS DE DIFFICULTES 17
La visualisation des programmes TNT cryptés n'est pas possible avec cet adaptateur.
1 - Présentation
1.1 - La face avant :
1 AFFICHAGE
Affichage du canal ou de l'heure.
2. INTERFACE USB 2.0
Interface USB 2.0 pour y connecter un lecteur MP3/MP4, une clé mémoire USB, une appare photo numérique ou un disque dur externe - lecture / enregistrement. Vous devrez formater le support USB 2.0 avant de procéder à un enregistrement.
1.2-La face arrière:
ENTRÉE «ANT IN»
Entrée « Antenne » de l'adaptateur recevant le cable coaxial en provenance de l'antenne TNT ou de la prise TV. Le cable véhicule le signal TNT, mais peut aussi envoyer une tension de 5 Vcc (50 mA maxi en continu, 60 mA intermittents) servant à l'alimentation d'amplificateurs (intégrenes dans l'antenne ou de mat).
4 SORTIEANT OUT
Sortie antenne pour utiliser une télévision ou un magnétoscope analogue.
5 SORTIES AUDIOVIDEO
Sorties vidéo et audio stéréo pour y connecter une chaîne Hi FI ou un transmetteur d'images.
6 SORTIESPDIF
Sony Philips Digital Interface : sortie audio numérique coaxiale pour connecter à un équipement Home Cinema numérique avec une entrée SPDIF.
7 PRESE PERITELEVISION «TV»
Sortie audiovisuelle à relier au téléviseur à l'aide d'un cordon péritélevision 21 broches (non fourni).
8 PRESE PERITELEVISION «VCR»
Entrez/Sortie audiovisuelle pour le raccordement d'un magnétoscope ou DVD-R. Utilisée la prise "Audiovisuel externe" ou "décodeur".
Cordon secteur

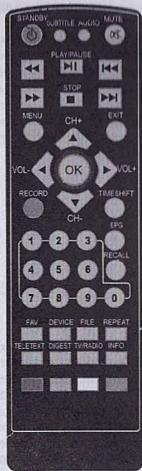

1.3-LATÉCOMMANDE
| STANDBY SUBTITLE AUDIO | Mise en veille et en marche. Acces au sous titrage de la chaine (si disponible). Affiche le menu Audio (choix du son mono droite, gauche ou stéreo de la langue et dessons AC3). Touchie silence audio. USB:lecture rapiède en arriré d'un fisichur MP3 ou video. USB: démarriage (ou Pause) de la lecture d'un fisichur MP3 ou video à partir d'une cle ou d'un Disque Dur externe USB 2.0. USB:lecture du fisichur image, MP3 précédent ou de la video précédente. USB: Aréte de l'enregistrement du programme TV en cours sur lacle ou le Disque Dur externe USB 2.0. USB:lecture rapiède en avant d'un fisichur MP3 ou video. USB:lecture du fisichur image, MP3 suivant ou de la video suivante. Affiche le menu principal sur l'écran. Retour au menu précédent ou au mode visualisation programme (depuis un menu). Déplacement des canaux croisants ou décroissants. Déplacement dans les menus. Réglée du volume sonore. Déplacement dans les menus. Changement des pages dans les listedes de programme ou dans le guide des programmes. Affiche la liste des chaines et l'efface. Confirmation du choix dans les menus. USB: Enregistrement du programme TV en cours sur lacle ou le Disque Dur extre USB 2.0 et arrét de l'enregistrement. USB: Gestion du direct, enregistrement du programme TV en cours sur lacle ou le Disque Dur externe USB 2.0 et visualisation de l'enregistrement du direct en diffère. Selection des chaines, entree des sélections et des mots de passée. Si la chaine transmet les informations: affiche le guide électrrique des programmes et les informations sur le programme en cours (horsaire et titre si disponible). Zapping: pour revenir au programme précédent. Affiche des programmes favors. USB: Acceder aux informations d'espace disque sur le périphérique USB connexe à l'adaptateur. USB: Afficher la liste des séquences enregistrées sur unecle ou un disqu déo). USB:choisir le type d'enregistrement ou de rédigétion de lecture. Acces au Téle TEXte de la chaine visualisée (si disponible). Fonction mosaïque (9 fêtres). Passage des programmes de télévisions au programmes de radios. Affiche les informations relatives au programme reçu. Touchie rouge Touchie bleue |
Note : les touches de couleur ont des fonctions spécifiques suivant les menus (indiquées dans les fenêtres d'informations accessibles avec la touche INFO).
1.4 - Utilisation de la télécommande
IMPORTANT: Pour bénéficier pleinement des possibilités de votre adaptateur, nous vous recommandons de lire attentivement ce chapitre.
Mise en place des piles
La télécommande est livrée avec les piles non installées.
Otez le couvercle en dessous de la télécommande et mettez en place les piles en respectant les polarités + et - indiquées.
Dès que vous constatez que la portée de la télécommande diminue, remplacer les 2 piles (modèle AAA).
Mise en veille et en marche
En appuyant sur la touche « ♂ », vous allumez et éteignez votre adaptateur. Pour de longues périodes d'absence (vacances par exemple), il est conseillé d'éteindre complètement en débranchant la prise 230 V-

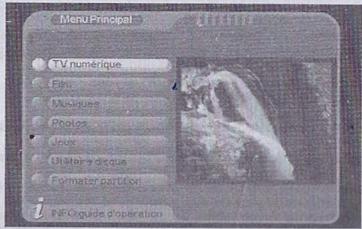

1.5 - Principes d'utilisation des menus
La programmation s'effectue par un système de menus affichés sur l'écran du téléviseur, les différents réglages y sont regroupés.
Procédez de la manière suivante:
Pour passer en mode programmation et afficher le menu principal, pressez la touche « MENU » puis sélectionnez un menu (Réglages terminal, Films, Musiques, Photos, Jeux, Gestion des fichiers et Formatage) en passant sur les 6 lignes avec les touches «▲/▼».
- Régles terminal : accès aux fonctions de gestion et de programmation de l'adaptateur TNT
- Films : pour dire des fichiers vidés contenus sur une clé ou un disque dur USB,
- Musiques : pour dire des fichiers audios contenus sur une clé ou un disque dur USB.
- Photos : pour afficher des fichiers images contenus sur une clé ou un disque dur USB.
- Jeux : pour accéder aux 3 yeux de l'adaptateur TNT.
- Gestion des fichiers : pour afficher ou effacer les fichiers vidéo d'un Disque Dur USB (répertoire PVR).
- Formatage : pour rendre compatible un Disque Dur USB avec l'adaptateur
Le déplacement dans un menu s'opère par les touches «▲/▼»
La validation s'effectue par la touche -OK
La touche «MENU» permet de revenir au menu principal à tout moment.
Le retour au fonctionnement normal de l'adaptateur (visualisation des programmes TV) s'effectue par plusieurs appuis sur la touche «EXIT».
Attention
L'accès à certains menus est protégé par le mot de passe, il faut le saisir pour accéder au menu installation. Mot de passe à la livraison : 0000.
Certains paramètres agissant sur l'ensemble des canaux programmés. Leur modification par erreur peut empêcher la réception de tous les programmes.

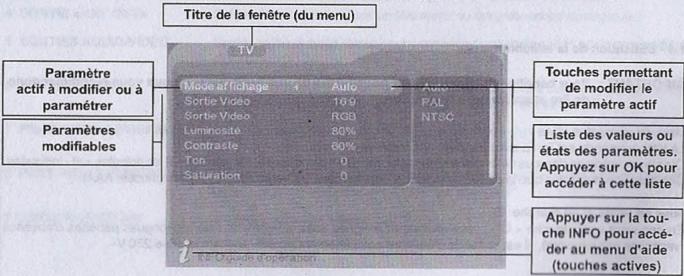

Principes d'utilisation des menus affichés à l'écran
Le paramètre de l'adaptateur TNT s'effectue par différentes fenêtres indiquant les paramètres modifiables et leur valeur ou état ainsi que les fonctions associées aux touches de la télécommande.
1.6 - Installation de l'adaptateur et pointage de l'antenne TNT
Avant de bénéficier de tous les programmes TNT en clair, vous devez avoir une antenne de réception TNT dirigée vers l'émetteur TNT le plus proche de chez vous.
Dans certains cas, vos antennes actuelles sont pointées vers le bon émetteur et vous recevez la TNT sans modifier cette installation. Si vous devez modifier l'installation ou installer une nouvelle antenne TNT, il est conseillé de faire appel à un installateur d'antennes et de pointer l'antenne à l'aide d'un mesureur de champ.
Afin de vérifier la présence des signes TNT sur votre installation ou pour pointer une antenne TNT, vous pouvez réaliser l'installation provisoire de votre adaptateur TNT. Si vous effectuez le pointage d'une nouvelle antenne, placez l'adaptateur et le téléviseur de manière à voir l'écran et entendre le son pendant le pointage de l'antenne TNT vers l'émetteur.
1- Reliez le cable ou le cordon provenant de l'antenne TNT ou de leur prise TV à l'adaptateur (fiche 9,52 mm male). Effectuez cela soigneusement de façon à ne pas provoquer de court-circuit. 2 - Reliez la sortie péritélévision «TV» à l'adaptateur TNT par l'intermédiaire d'un cordon péritélévision. 3 - Branchez l'adaptateur et le téléviseur sur une prise secteur 230 V-, l'adaptateur commence sa procédure d'initialisation. Pendant cette période (5 secondes) n'actionnez aucune touche de la télécommande ou de l'adaptateur. Dès que l'affichage s'illumine, l'adaptateur TNT est opérationnel.
2 - Première utilisation de l'adaptateur TNT :
À la première utilisation ou après un retour aux réglages d'usine, l'adaptateur affiche le menu 1ère Installation pour réaliser les réglages de l'installation TNT et à la recherche des canaux.
2.1 - Utilisation de l'alimentation d'antenne 5 v :
Passez directement au paragraphe 2.2 si vous n'avez pas besoin de cette fonction.
Si vous utilisez un amplificateur ou une antenne TNT amplifiée, vous pouvez envoyer une téléalimentation 5 V sur l'arrivée d'antenne. Pour cezer du menu 1ère Installation, appuyez sur la touche « EXIT » puis sur la touche « MENU ».
Allez sur la ligne "Réglages terminal" avec «» et appuyez sur la touche «OK». Allez sur la ligne "Configuration" avec «» et appuyez sur la touche «OK». Allez sur la ligne "Système" avec «▼» et appuyez sur la touche «OK».
Sur la ligne "Alimentation 5 Volts" sélectionnez "Marche" avec les touches
Appuyez sur la touche « ① » pour éteindre l'adaptateur et le redémarrer avec la touche « ② » pour qu'il affiche à nouveau la fenêtre « Configuration »
2.2 - Mémorisation des chaînes TNT :
Vous pourrez changer les paramètres par défaut dans la fenêtre suivante. Installation si vous êtes dans un autre pays que la France, si vous voulez visualiser les menus en une autre langue que le français, allez sur la ligne correspondante «▲/▼ » et sélectionner que vous choisissez «←▶».
2.3- Pour lancer la recherche de toutes les chaînes disponibles, appuyez sur la touche OK.
Si VOI lane n'est pas installée, appuyez sur la touche «EXIT» et reportez-vous au paragraphe 2.4.
L'adaptateur scanne tous les canaux de la bande UHF.
Pendant la recherche, les noms des chaînes trouvées s'affichent.
À la fin de la recherche, l'adaptateur revient à l'affichage normal et affiche la première chaîne trouvée.
Si la recherche automatique trouve tous les canaux TNT disponibles, c'est que votre installation actuelle est opérationnelle pour recevoir la TNT, passez au paragraphe 2.6 ci-contre.
Si la recherche automatique ne trouve aucune chaînes TNT, vous nécessitez de procéder au réglage de l'antenne TNT.
2.4 - Pointage de l'antenne TNT
Appuyez sur la touche «Menu»
Allez sur la ligne "Réglages terminal" avec «» et appuyez sur la touche OK.
Allez sur la ligne "Recherche de chaîne" avec «» et appuyez sur la touche «OK».
Appuyez sur la touche «▼» pour aller sur la ligne Recherche manuelle et appuyez sur la touche «OK».
A l'aide des touches «◀ ▶», sélectionnez un canal TNT actif de l'émetteur que vous pouvez recevoir. Renseignez-vous auprès de cette revendeuse TV pour connaître les canaux TNT émis dans votre région.
2.5 - Réglage de l'antenna TNT : dirigez-la vers la position supposée de l'émetteur TNT, puis tournéez-la jusqu'à voir apparaitre en vert les pourcentagees Niveau et Qualité sur l'écran du téléviseur. Orientez l'antenne de manière à atteindre les pourcentagees en vert les plus élevés possibles.
Appuyez sur la touche «EXIT», pour revenir au menu recherche.
Appuyez sur la touche « à » pour aller sur la ligne Recherche Auto. Appuyez sur la touche « OK » pour lancer la recherche de toutes les chaînes disponibles. L'adaptateur scanne tous les canaux des bandes UHF et VHF.
Pendant la recherche, le nombre et les noms des chaînes TV et Radio trouvées s'affichent.
À la fin de la recherche, appuyez sur la touche «EXIT»

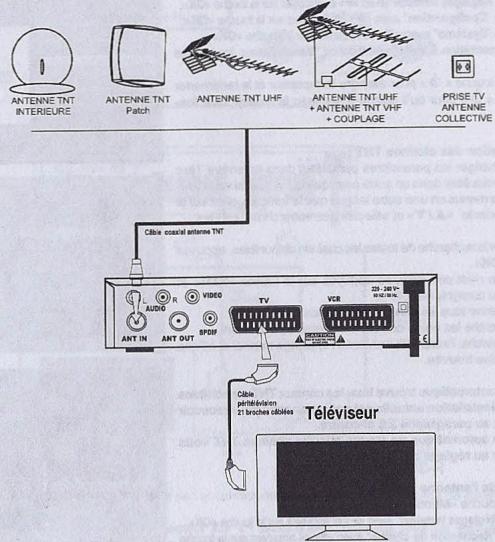

2.6 - Vous pouvez maintenant installer définitivement votre adaptateur.
Installez votre adaptateur TNT dans un endroit sec et correctement ventilé, loin d'une source de chaleur (voir page 2 - les règles de sécurité).
Ne pas brancher cette adaptateur TNT au secteur 230 V- avant d'avoir raccordé tous les sous-ensembres (TV, magnétoscope, DVD-R, transmetteur d'images, chaîne hi-fi, Home Chine, antennes, etc...) de sua installation.
Reliez le câble provenant de votre antenne TNT à l'adaptateur (fiche 9,52 mm mâle). Effectuez cela très soigneusement de façon à ne pas provoquer de court-circuit. Si vous captez les chaînes étrangères analogiques ou pour continuer à pouvoir CANAL+ avec un décodeur SYSTER, reliez la sortie ANT OUT à votre magnétoscope ou votre téléviseur à l'aide d'un (ou deux) câble(s) 9,52 mm.
Reliez la sortie péritel télévision « TV » de l'adaptateur TNT à votre téléviseur par l'intermédiaire du cordon péritel. Le magnétoscope ou DVD-R doit être branché sur la prise « VCR ». Si vous pertechnoscope a deux prises péritel, utilisez la prise « Audiovisuale externe » ou la prise décodeur du magnétoscope (consulter sa notice).
Si votre téléviseur est monophonique, vous pourrez bénéficier des émissions stéréophoniques en branchant les sorties d'audios stéros à un amplificateur ou la sortie coaxiale Audio numérique SPDIF sur un amplificateur numérique ou 3 Home Cinema.
Branchez l'adaptateur sur une prise secteur 230 V~. L'afficheur s'allume, l'adaptateur commence sa procédure d'initialisation. Pendant cette période (5 secondes) n'actionnez aucune touche de la télécommande ou de l'adaptateur. Dès que l'affichage s'immobilise, l'adaptateur est opérationnel.
3.1 - Sélection d'une chaîne
Votre adaptateur est maintenant programmé (il contient dans sa mémoire les programmes TNT). Pour afficher un programme il suffit de sélectionner dans les listes disponibles.
La touche «TV/RADIO» permet de sélectionner les programmes TV ou Radio. Les principales de classement sont identifiées en mode TV ou Radio.
Choix d'un programme :
Le changement de chaîne s'effectue par les touches « I▼ », ou en utilisant le pavé numérique de la télécommande. Le nom et le N° de canal s'affichent en bas de l'écran.
Choix d'un programme dans la liste :
Le choix d'un programme est facilité par l'affichage de la liste des chaînes sur l'écran
Affichage de la liste des programmes : pressez la touche «OK»
Définition des différentes listes par les touches «▲/▼» (groupes ou toutes les chaînes - si des listes de groupes ont été créées).
Choix du programme par les touches «▲/▼»
Sélection du programme par la touche «OK».
Choix d'un programme à partir de la mosaïque :
Vous pouvez visualiser sur l'écran un ensemble de 9 chaînes reçues en miniature, pour avoir un aperçu rapide des programmes.
Presser la touche «DIGEST» pour activer la fonction. Les 9 chaînes s'affichent sur l'écran au fur et à mesure de la recherche de l'adaptateur. À la fin de la recherche, un cadre jaune encadre la chaîne active (image mobile et son). Vous pouvez changer de chaîne en utilisant les touches «▲ / ▽ / -4 | ». Presser «OK» pour
afficher la chaîne désirée en plein écran.
Choix d'un programme favori :
L'adaptateur peut regrouper des programmes TV ou radio au sein d'une liste des programmes.
Ces programmes favoris sont directement accessibles à l'aide de la touche «FAV» de la télécommande (si la liste des programmes favoris a été créée).
Affichage de la liste des programmes favoris : pressez la touche «OK».
Choix du programme dans la liste des favoris par les touches «▲/▼».
Sélection du programme favori par la touche «OK».
3.2 - Sélection des différentes voies audio :
La plupart des programmes TV et quelques programmes radio disposant de plusieurs voies audio : multi langue ou différentes radios (dans le cas où une radio est émise avec des chaînes TV)
La touche «AUDIO» permet d'accéder à ces différents sons. L'adaptateur indique le son disponible et les langues transmises par l'opérateur (uniquement si plusieurs langues sont associées au programme) et le mode son : audio stéréo, mono droit ou gauche ou AC3 (son numérique 5.1 sur soit SPDIF).
Sélection Mode son analogue: son gauche, son droit, stéréo par les touches « △ ▲ ▶ », Choix de la langue audio (si disponible) par les touches « ▲ / ▼ ▼ » et « OK ».
Sélection de la voie AC3 (son numérique Dolby Digital - sortie SPDIF). Certains chaînes (TF1, M6...) transmettront une deuxième voie son AC3 par les touches « / ▽ » et « OK«.
Sortie du menu avec la touche «EXIT».
3.3 - Téletexte
Si le programme compte des données de télétexte, vous pourrez visualiser ces informations en appuyant sur «TELETEXTE» et «OK». Pour revenir au mode de fonctionnement normal, appuyez sur «EXIT».
Voulez faire défiler les pages télétexte avec / ou entrer directement avec les touches numériques le N° de page.
Note : les données de télétexte sont fournies par les diffuseurs, certains programmes ne possèdent pas de télétexte.
3.4 - Guide électronique des programmes
Le Guide Electronique des Programmes vous donne des informations sur les programmes de la chaîne sélectionnée.
Appuyez sur la touche «EPG» de la télécommande pour accéder au guide électronique des programmes.
Les touches «▲/▼» permettent d'afficher le guide électronique des programmes des autres chaînes.
Il est possible de programmer directement le timer à partir d'une série dans l'EPG en appuyant sur la touche bleue de la télécommande.
Nota : ces informations sont fournies par les diffuseurs, certains programmes n'en comporteront pas.
3.5 - Sous-titrage
Si le programme comporte des sous-titres, vous pouvez visualiser les sous-titres en appuyant sur «SUBTITLE»
Pour revenir au mode de fonctionnement normal, appuyez sur «EXIT».
Vous pourrez sélectionner les différents sous-titrages avec « / / / »
Les sous-titres sont fournies par les diffuseurs, certains programmes ne possèdent pas de sous-titres.
3.6 - Informations sur le programme en cours
En appuyant sur la touche «INFO»
L'adaptateur TNT affiche les informations sur le programme en cours, la qualité de réception, canal et fréquence, les paramètres techniques de démodulation, nom de la chaîne et du programme en cours, présence de Teletexte s'affiche.
3.7 - Visualisation des programmes TNT cryptés :
La visualisation des programmes TNT cryptés n'est pas possible avec cet adaptateur.

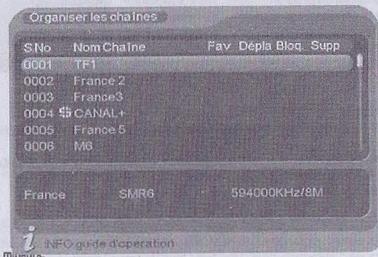

4.1 - Classement des chaînes & verrouillage parental des chaînes
Les programmes peuvent être classés dans une liste de favorite, supprimés ou déplacés.
Les programmes peuvent aussi être verrouillés, c'est à dire qu'ils ne seront visibles qu'après avoir entré le mot de passe.
Appuyez sur la touche «MENU»
A l'aide des touches «▲/▼», choisissez la ligne Régles terminal. Appuyez sur la touche «OK» pour entrer dans ce menu.
A l'aide des touches «▲/▼», choississez la ligne Gestion des chaînes. Appuyez sur la touche «OK» pour accéder à ce menu.
A l'aide des touches «▲/▼», choisissez la ligne Organiser.
Appuyez sur la touche «OK» pour entrer dans ce menu.
Appuyez sur la touche «OK» pour entrer dans cette fenêtre.
- Appuyez sur la touche «INFO» pour visualiser les fonctions des touches de couleur dans ce menu.
- Créer votre liste de chaînes favorites : sélectionnez une chaîne avec les touches «▲/▼ » et appuyez sur la touche rouge.
- Verrouiller une chaîne dans la liste : sélectionnez une chaîne avec les touches « ▲/▼ » et appuyez sur la touche jaune.
- Dépréciant une chaîne : sélectionnez la chaîne à dépréciant avec les touches « ▲/▼ » et appuyez sur la touche verte. Alèz sur la nouvelle position désirée avec « ▲/▼ » et appuyez sur la touche « OK » pour dépréciant la chaîne.
- Supprimer une chaîne : sélectionnez la chaîne à effacer avec les touches « ▲/▼ » et appuyez sur la touche bleue.
- Renommer une chaîne : sélectionnez la chaîne à renommer avec les touches « ▲/▼ » et appuyez sur la touche « ▲ ». Après avoir effectué tous les changements, pressez sur « EXIT » pour mémoriser les modifications dans la liste des chaînes.
4.2 - Changement du mot de passe :
Cette fonction vous permet de modifier les mots de passe pour accéder aux paramètres sensibles ou au verrouillage parental. Pour accéder au changement de mot de passe :
Appuyez sur la touche « MENU »
Aides des touches «▲/▼», choisissant la ligne Reglages terminal. Appuyez sur la touche «OK» pour entree dans ce menu.
A l'aide des touches «▲/▼», CHOSSÉSÉLA l'igne Configuration. Appuyez sur la touche «OK» pour acceder à ce menu.
A l'aide des touches «▲/▼», choisissez la ligne Contrôle parental.
Appuyez sur la touche OK pour entrer dans ce menu.
Mots de passe par défaut 0000 (à la livraison).
Nouveau Mot de Passe :
Vous devez entrer l'ancien mot de passe (0000) puis entrez deux fois le nouveau mot de passe.
Attention: n'oubliez pas le mot de passe, la perte du mot de passe peut bloquer l'adaptateur TNT et nécessiter une opération de Service Après-Vente qui n'est pas prise en compte au titre de la garantie légale.
5.1 - Enregistrement en différé avec le programmateur
Voulez-vous programmer l'enregistrement d'un programme sur un magnétoscope, un DVD-R, un clé USB ou un disque dur grâce à la fonction timer de l'adaptateur TNT. Votre adaptateur dispose d'une horloge interne et d'une fonction Timer pour pouvoir se mettre en route et s'arrêter automatiquement.
Après avoir entré les paramètres du programmeur, votre adaptateur et la mémoire automatique led sous tension sur la chaîne sélectionnée.
Si vous voulez enregistrer à l'aide de votre magnétoscope ou DVD-R, celui-ci doit être programmé en conséquence (se reporter à sa notice).
Si vous pourrez enregistrer sur un support USB, celui-ci devra avoir été formaté par l'adaptateur TNT.
Appuyez sur la touche « MENU »
A l'aide des touches «▲ /▼», choississez la ligne Régliages terminal. Appuyez sur la touche «OK» pour entrer dans ce menu.
À l'aide des touches «▲ /▼», choisissez la ligne Configuration. Appuyez sur la touche «OK» pour accéder à ce menu.
A l'aide des touches «▲/▼», choisissez la ligne Timer.
Appuyez sur la touche «OK» pour entrer dans ce menu.
Timer: entrez 8 programmes horaires différents: l'arrêt automatique de votre décodeur ou la mise en marche sur un programme et l'arrêt automatique avec ou sans répétition (pour enregistrer une émission par exemple).
Répétition: Sélection du mode d'enregistrement : une fois / tous les jours / une fois par semaine
Mode : Sélection du type d'action : message (afficher un message sur l'écran pour ne pas oublier un événement)
; chaîne (enregistrer un programme à l'aide d'un magnétoscope ou d'un DVD-R connecté à la prise péritel)
VCR) OFF (étendre l'adaptateur à une heure définie) Enregistré (enregistrer un programme sur un Disque Dur USB) par « 1
Chaîne : Sélection de la chaîne à enregistrer par «»/»
Date: Date de l'enregistrement
Heure de démarrage: Heure de début de l'enregistrement
Durée: Durée de l'enregistrement, possibilité de changer la durée par «/»
Partition par défaut : Choix de la partition du disque dur USB où enregistrer le programme (si un périphérique USB
est connecté à l'adaptateur).
5.2 - Réglement de la date et de l'heure :
Appuyez sur la touche « MENU » de la télécommande pour afficher le menu principal.
A l'aide des touches « ▲/▼ », choisissez la ligne Réglages terminal
Appuyez sur la touche OK pour entrer dans ce menu.
A l'aide des touches «▲/▼», choisissez la ligne Configuration.
Appuyez sur la touche «OK» pour accéder à ce menu.
A l'aide des touches «▲/▼», choisissez la ligne Heure et date.
Appuyez sur la touche OK pour entrer dans ce menu, vous pouvez maintenant :
- soit garder l'heure automatique (Affichage heure = Auto) en fonction du décalage horaire entre l'heure GMT et votre lieu d'habitation (+1 heures l'hiver, +2 heures l'été pour la France) Si vous laissez le décalage
Affichage heure en mode automatique, il correspondra à celui du pays sélectionné dans le menu de démarrage. Dans ce cas, l'adaptateur se mettra à l'heure automatique grâce aux signaux TNT.
- soit enter (Affichage heure = Manuel) manuellement l'heure et la date si les signaux TNT ne contiennent pas d'informations sur l'heure.
6-Menus FILMS, musique et PHOTOS
Vous pouvez regarder ou écouter des fichiers prêts sur un lecteur MP3, une clé USB, un appareil photo numérique ou un Disque Dur USB 2.0.
Connecte à l'interface USB une clé mémoire USB, un appareil photo, un lecteur MP3 / MP4 ou un disque dur externe.
Sélectionnez le menu:
- Films pour regarder un fichier video (. mpg,. vob,. avi,. dat)
- Musiques pour écouter un fichier audio MP3 (. mp3,. wav,. pcm)
- Photos pour regarder des images (.jpeg,.jpg,.gif).
L'adaptateur TNT affichera tous les fichiers compatibles d'un réseau. Vous pouvez les sélectionner avec les touches « △/▼/■ » et « OK ». Les touches « RECORD », « STOP », « PLAY/PAUSE », « ▲■ », « ▲■ », « ▲■ », « ▲■ », « ▲■ », « ▲■ » sont actives pour regarder une vidéo ou écouter de la musique comme sur le lecteur DVD/MP3 classique, mais aussi pour passer d'un fichier à l'autre « ▲■ », « ▲/■ » (dans le cas où plusieurs fichiers sont dans un même réseau).
7. Enregistrement et lecture avec un peripherique USB
Les enregistrements seront tous derniers classés dans un répertoire nommé /sda0 sur le disque dur ou de la clé USB.
7.1. Enregistrement :
Trois modes d'enregistrement sont possibles, «Enregistrement en direct», «Enregistrement à partir du guide des chaînes (EPG) » et depuis le menu «Programmateur».
a) Enregistrement rapide: pressez la touche «RECORD» pour enregistrer la chaine en cours de visualisation. Pour stopper l'enregistrement pressez à nouveau la touche «RECORD». La durée d'enregistrement est fixe par défaut à 12 heures. b) Guide des chaînes «EPG »: après avoir sélectionné la sequence que vous pouvez enregistrer dans le guide des chaînes, pressez la touche bleue pour programmer l'enregistrement. c) Programmate: selectionnez sur la ligne Action: Enregister, CHOSSES LA CHINE et entrez les heures de debut et la durée d'enregistrement.
Note 1: Veuillez vous référer au chapitre 5.1 Enregistrement en différé avec le programmeur pour plus d'explications Note 2: Si un enregistrement programmé démarre durant un enregistrement en cours, ce dernier est stoppé et l'adaptateurYOU vous demande si vous voulez démarrer l'enregistrement programmé.
7.2. Lecture
- Pressez la touche «FILE» pour afficher la liste des séquences enregistrées sur le périphérique USB
- Sélectionnez la série à lire avec les touches △ / ▽ et «OK»
- Si vous voulez quitter la liste, pressez «EXIT»
7.3. Lecture RAPIDE
1) En mode lecture, pressez la touche «▶» 2) Pour augmenter la vitesse, pressez «▶» plusieurs fois 3) Pour revenir à la vitesse normale, pressez «PLAY/PAUSE»
7.4. Lecture RAPIDE en arriere
1) En mode lecture, pressez la touche « 2) Pour augmenter la vitesse, pressez « » plusieurs fois 3) Pour revenir à la vitesse normale, pressez «PLAY/PAUSE»
7.5. ARRET Lecture ou enregistrement
Pour arrêter, presse la touche «STOP»
7.6. Lecture du fichier précédent
Si vous pressez «« » durant la lecture ou l'enregistrement, vous activez la lecture de l'enregistrement précédent (comme le saut à la piste précédente d'un CD).
7.7. Lecture du fichier suivant
Si vous pressez «▶» durant la lecture ou l'enregistrement, vous activez la lecture de l'enregistrement suivant (comme le saut à la piste suivante d'un CD).
Pressez la touche «DEVICE» pour afficher les informations d'espace disque du périphérique USB connecté à l'adapteur.
8-TIMESHIFT
Timeshift ou gestion du direct. Cette fonction permet d'arrêter (pause) une émission de télévision visionnée en direct et de reprendre la lecture plus tard. La diffusion, à partir de la mise en pause, est enregistrée sur un disque dur USB. À la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l'enregistrement du reste de l'émission continue en tâche de fond. Vous regardez donc l'émission en semi-différé.
Avec la touche avancerapide, vous pouvez accélérer la lecture jusqu'à ce que vous atteigniez la fin de l'enregistrement, pour revenir au direct.
Comment utiliser la fonction Timeshift?
Vous regardez une émission, le téléphone sonne! Vous appuyez sur la touche «TIMESHIFT». Après cette conversation, vous revenez devant votre téléviseur. L'adaptateur a enregistré la suite de cette émission et vous indique la durée. Il suffit d'appuyer sur la touche «EXT» pour sortir de ce mode et visualiser la suite de votre émission en différé, vous pouvez conserver l'enregistrement pour le regarder plus tard et revenir au direct.
Quand vous appuyez sur la touche «TIMESHIFT », un bandeau s'affiche à l'écran pour vous indiquer que la fonction est activée, l'adaptateur enregistre automatiquement l'émission en cours.
Touches actives en mode gestion direct (TIMESHIFT).
EXIT - Retour au direct (arrêt Timeshift)
INFO - Affiche la barre indiquant le retard par rapport au direct
- Avance rapide (plusieurs appuis successifs pour changer de vitesse de 2x à 20x)
STOP - Retour au direct (arrêt Timeshift) vous pouvez conserver l'enregistrement ou non
- Retour rapide (vitesse x2 à x20)
PLAY/PAUSE - En mode Retour ou Avance rapide, retour à la lecture
En mode lecture, arrêt sur image
9-Menu JEUX
L'adaptateur possède 3 jours pour jour sur toute télévisuer avec la télécommande.
10-Menu gestion des fichiers
Dans ce menu vous pouvez visualiser les différents programmes enregistrés sur un Disque Dur externe. Les sélectionner avec les touches «▲/▼ » puis touche rouge puis «OK » pour visualiser l'enregistrement dans la petite fenêtre de droite ou touche verte puis «OK » pour effacer un fichier du disque.
11-Menu formatage
Si votre support n'est pas compatible, ce menu permet de créer une partition compatible avec les fonctions d'enregistrement de l'adaptateur TNT.
ATTENTION: lorsque le formatage est lancé, toutes les données contenues sur cette partition seront définitivement supprimées
12 - MENUS réglage terminal (partie réservée aux utilisateurs avancés)
Vous pouvez programmer de nouvelles chaines TNT ou reprogrammer un canal dont les paramètres ont changé. Pour mémoriser de nouvelles chaines, reportez-vous aux paramétrages contenus dans la presse spécialisée. Vous devrez pour obtenir de nouvelles chaines TNT soit entrer le N° du canal correspondant; soit effectuer une nouvelle recherche complète.
Reportez-vous à la page 6 pour le principe d'utilisation des menus.
Attention
L'adaptateur est numérique : le nom des chaînains ainsi que l'éventuel cryptage est transmis par l'opérateur. Lors de la recherche automatique, suivant l'exactitude de ces données, l'adaptateur peut mémoriser des chaîns ou services inaccessibles ou afficher qu'un programme est crypté alors qu'il est disponible réellement.
Certains paramètres agissent sur l'ensemble des canaux programmés. Leur modification par erreur peut empêcher la réception de tous les programmes.
Ne procéder à des modifications que si elles sont nécessaires, et que si vous les maîtrisez parfaitement.
12.1 - Menu : gestion des chaînes
Organiser: affiche la liste des chaînes TV mémorisées. Création de la liste de programmes favors, suppression ou verrouillage d'une ou plusieurs chaînes.
Trier; affiche les listes des chaînes TV mémorisées en fonction de différentes options (clair, crypté, ordre alphabétique, classement automatique suivant le pays = LCN).
Grouper, pour classer les chaînes dans les groupes favoris (info, sciences, sport, films, enfants, musique ou mode). Tout supprimer : pour effacer toutes les chaînes TV et radios mémorisées.
12.2 - Menu : recherche de chaînes
Recherche auto : scanne entièrement les bandes UHF et VHF et memorise tous les programmes trouvés. Recherche manuelle : pour rechercher un canal unique ou une fréquence dans les bandes UHF et VHF. Recherche avancée : pour rechercher des canaux dans une partie des bandes UHF et VHF (définir les fréquences de début et de fin de recherche et la largeur des canaux TNT).
12.3 - Menu : configuration
Thème menu:
Pour sélectionner les différents thèmes (couleur) et la transparence de l'affichage OSD. Choisir la langue d'affichage dans les menus, du son et des ses titres.
IV:
Standard: choisissez entre PAL, NTSC ou AUTO (fonction de votre téléviseur).
Format: format de votre téléviseur 4/3 ou 16/9, en fonctionnement 16/9 la commutation est automatique. Si votre téléviseur est 4/3 pour CHOISER entre Letter-Box ou Pan-Scan (bandes noires sur les cotes ou en haut et bas).
Sortie vidéo: choix de la sortie RVB ou composite (CVBS). Note : la qualité d'image sera meilleure en choisissant le mode RVB (réglage d'usine par défaut).
Luminosité: réglage de la luminosité de l'image.
Contraste: réglage du contraste de l'image.
Nuance: réglage de la teinte de l'image (couleur).
Saturation: réglage de la saturation de l'image (densité des couleurs).
Système :
Égaliseur: pour régler le traitement audio numérique en fonction de vos goûts musicaux.
Surround: pour activer l'effet surround et désirer les différents effets.
Alimentation 5 volts : pour activer ou non l'alimentation 5 V pour un amplificateur ou une antenne électronique TNT.
Effet diaporama : pour activer la fonction diaporama pour la visualisation d'images sur une clé USB ou carte mémoire.
Numérotation LCN : pour utiliser la numérotation et les informations de recherche contenus dans le signal TNT.
Pays : désirez vos pays pour configurer la recherche automatique des canaux TNT. Dans les zones frontières désirée 'AUTRE' pour scanner tous les canaux. Dans ce cas la recherche de chaînes TNT sera plus longue.
Mode standby: pour activer le mode économique d'énergie (diminuer la consommation en veille) dans ce cas le redémarrage de l'adaptateur sera un peu plus lent.
Heure et date : permet d'utiliser l'heure diffusée par les chaînes TV (Auto, l'heure mémorisée sera l'heure GMT + ou - la valeur déclarée) ou entre l'heure et la date en mode manuel (Manuel). Cette opération est nécessaire pour utiliser le timer.
Timer : cette fonction permet d'entrer 10 programmes de mise en marche et d'arrêt de l'adaptateur TNT sur une chaîne (pour enregistrer une émission ou mettre en veille l'adaptateur par exemple).
Contrôle parental : pour modifier le mot de passe et pour changer le mot de passe (programmation à la livraison : 0000).
Attention à ne pas perdre le mot de passe. La restauration de la fonction suite à l'oubli du code nécessite une opération spécifique non prise en compte par la garantie.
12.4 - Menu : initialisation
Restaure les paramètres par défaut de l'adaptateur et efface tous les canaux mémorisés.
Attention: la remise à zéro supprimera votre programmation et les paramètres de l'adaptateur. À retour au Paramètres usine, il est nécessaire d'éteindre l'adaptateur à l'aide de l'interrupteur arrêt pour réinitialiser l'adaptateur TNT.
12.5 - Menu : version du logiciel
Ce menu permet de visualiser les versions de carte et de logiciel de votre adaptateur (pour le SAV essentiellement ou la mise à jour du calcul).
12.6 - Menu : mise à jour logiciel
Permet de mettre à jour le logiciel de l'adaptateur TNT via une clé USB (SAV uniquement).
13 - EN CAS DE DIFFICULTÉ : (survenant sur une installation ayant déjà fonctionné et donnant entière satisfaction)
| Problème | Solution |
| Aucun affichage en façade de l'adaptateur | - Vérifier le branchement du cordon d'alimentation au secteur 230 V - Vérifier si l'adaptateur n'est pas en voille |
| Pas d'image | - Vérifier le branchement au secteur 230 V- Vérifier si l'adaptateur n'est pas en voille- Vérifier le branchement du cordon pénéfélection au téléviseur- Vérifier que le téléviseur est bien en position audiovisuelle |
| Mauvaise qualité d'image (mosaique) | - Vérifier l'orientation de l'antenne TNT. Utiliser une antenne plus grande ou ajoutez un amplificateur. Si vous avez déjà un amplificateur, assurez-vous qu'il peut fonctionner en 5 V et que la fonction 5 V est en marche dans le menu réglage antenne |
| Pas de son | - Vérifier les branchements- Vérifier la position des commandes de volume sur le TV et l'adaptateur-Vérifier que la touche « MUTE » (SILENCE) n'a pas été pressée |
| Pas de fonctionnement de la télékommande | - Remplacer les piles |
| La télékommande n'agit plus | - Presssez sur la touche « EXIT » pour sortir des menus- Vérifier que la touche TV/AV n'a pas été pressée- Débrancher et rebrancher l'adaptateur TNT du secteur 230 V. |
| Adaptateur bloqué | - Débrancher et rebrancher l'adaptateur TNT du secteur 230 V. |
Note: Vérifier le niveau et la qualité du signal reçu.
14-Caractéristiques techniques
-Compatibilité DVB-T; MPEG2 - Standard COFDM - 2k / 8k - 1/4; 1/8; 1/16; 1/32 -1000programmes - Groupe de chaînes préférentes - Fonction mosaique - 9 fenêtres -Zoom - Guide electronic des programmes - Alimentation antennae 5 Vcc 50 mA (possibilite de couper l'alimentation d'antenne) - Traitement des bandes VHF et UHF (170 à 862 MHz) - Recherche automatique des programmes - Modes TV et radio (Radios numériques qualite CD) - Choix TV 16 / 9 ou 4 / 3 - Verrouillage parental - Alimentation 220 à 240 Vca - 50 / 60 Hz - 5 W - Affichage sur écran en 3 langues (graphismes agréables et complets) - Contrôle par télécommande infrarouge - Entrée TNT : 1 fiche 9,52 mm fémelle 75 Ohms Sortie televiseur analogique: 1 fiche 9,52 mm male 75 Ohms - Traitement PAL/NTSC -Telétexte - 1 prise péritélevision TV (RVB et composite) - 1 prise péritélevision magnétoscope Sorties 4 RCA: video, audio stére et audio Numérique SPDIF - Interface USB 2.0 (clés USB, disques durs externes formats FAT32) - Fichiers lisibles : video :. dat,. mpg,. vob,. avi - images :. jpeg,. jpg,. gif - audio :. mp3,. wav,. lcpm,. pcm - Pointeur d'antenna avec indication de puissance et qualite du signal numérique (affichage ecran) - Dimensions - I : 180 mm x p : 120 mm x h : 40 mm - Poids : 0,6 kg
Le marquage CE certifie la conformité du produit avec les exigences essentielles aux directives 2004/10/EC et 2002/95/CE du financement européen et du Consor le relative aux équipements hertziens et de télécommunication, pour minimiser les interférences électromagnétiques et préserver la santé et la sécurité du utilisateur.
Environment
La préservation de l'environnement fait partie de nos préoccupations essentielles
L'emballage
La présence du logo (point vert) signifie que notre version apporte une contribution à un organisme national agréé pour améliorer les infrastructures de récupération et de recyclage des emballages. Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.
Les piles et batteries
Votra 100000000000000000000000000000000000000000000000000000000000
Le produit
La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. À ce titre, la réglementation est applicable pour procéder à sa collecte sélective:
-dans les points de vente en cas d'achat d'un Equipmentequivalent
-dans les points de collecte mis à voie disjonction localement (déchetterie, collecte sélective, etc...)
Ainsi, vous participez à la réalisation et à la valorisation des déchets d'équipements électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.
