INTRODUCTION
1 Guide d'instructions 3
1.1 Documentation produit 3
1.2 Documents associés 3
1.3 Explication des symboles 3
2 Description de l'appareil. 3
2.1 Dispositifs de sécurité 3
2.2 Plaque signalétique 4
2.3 Classe de gaz 4
2.4 Réglementation et dispositions législatives 4
2.5 Schema hydraulique 5
3 Consignes de sécurité et réglementations 6
3.1 Consignes de sécurité 6
3.2 Réglementations 6
4 Recyclage 7
4.1 Appareil 7
4.2 Emballage 7
INSTALLATION
5 Emplacement de l'appareil 8
5.1 Emplacement 8
5.2 Accessibilité 8
6 Installation de l'appareil 8
6.1 Lieste du matériel livre 8
6.2 Recommendations avant installation 9
6.3 Dimensions 10

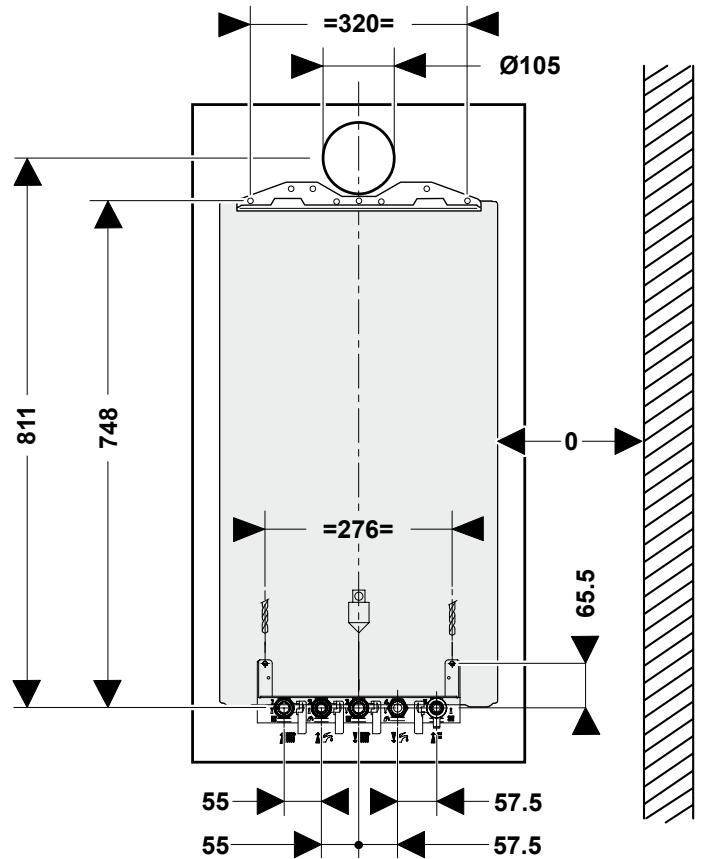

6.4 Montage 10
7 Connexion hydraulique 11
7.1 Raccordement gaz et eau 11

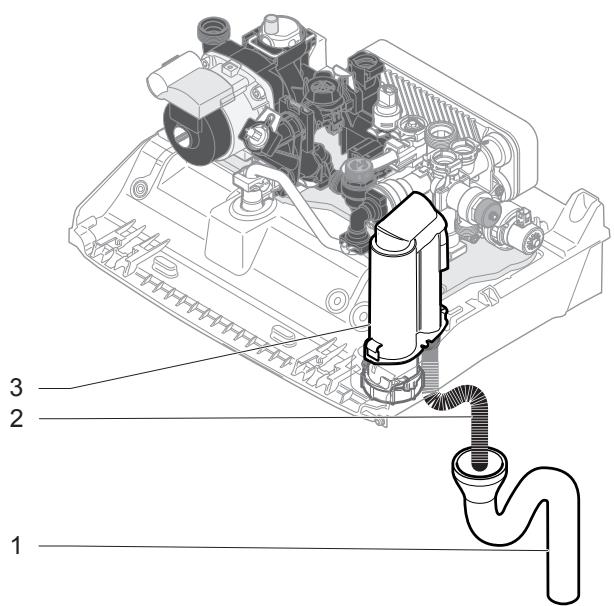

7.2 Raccordement du recupérateur de condensats 12
8 Évacuation des gaz de combustion 12
8.1 Réglementation 12
8.2 Description de la configuration d'évacuation des gaz de combustion 14
9 Connexion electrique. 18
9.1 Acces au tableau principal 18
9.2 Carte principale 18

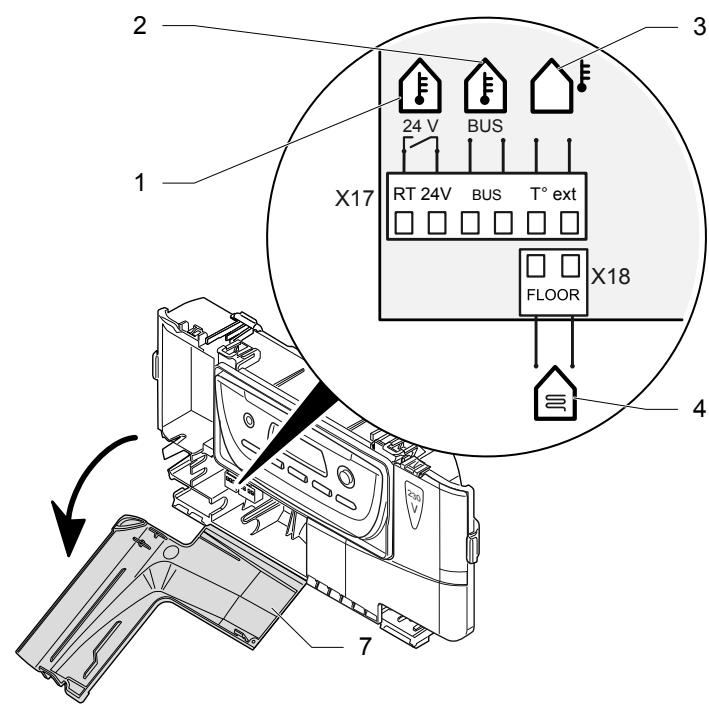

9.3 Accessoires externes 18

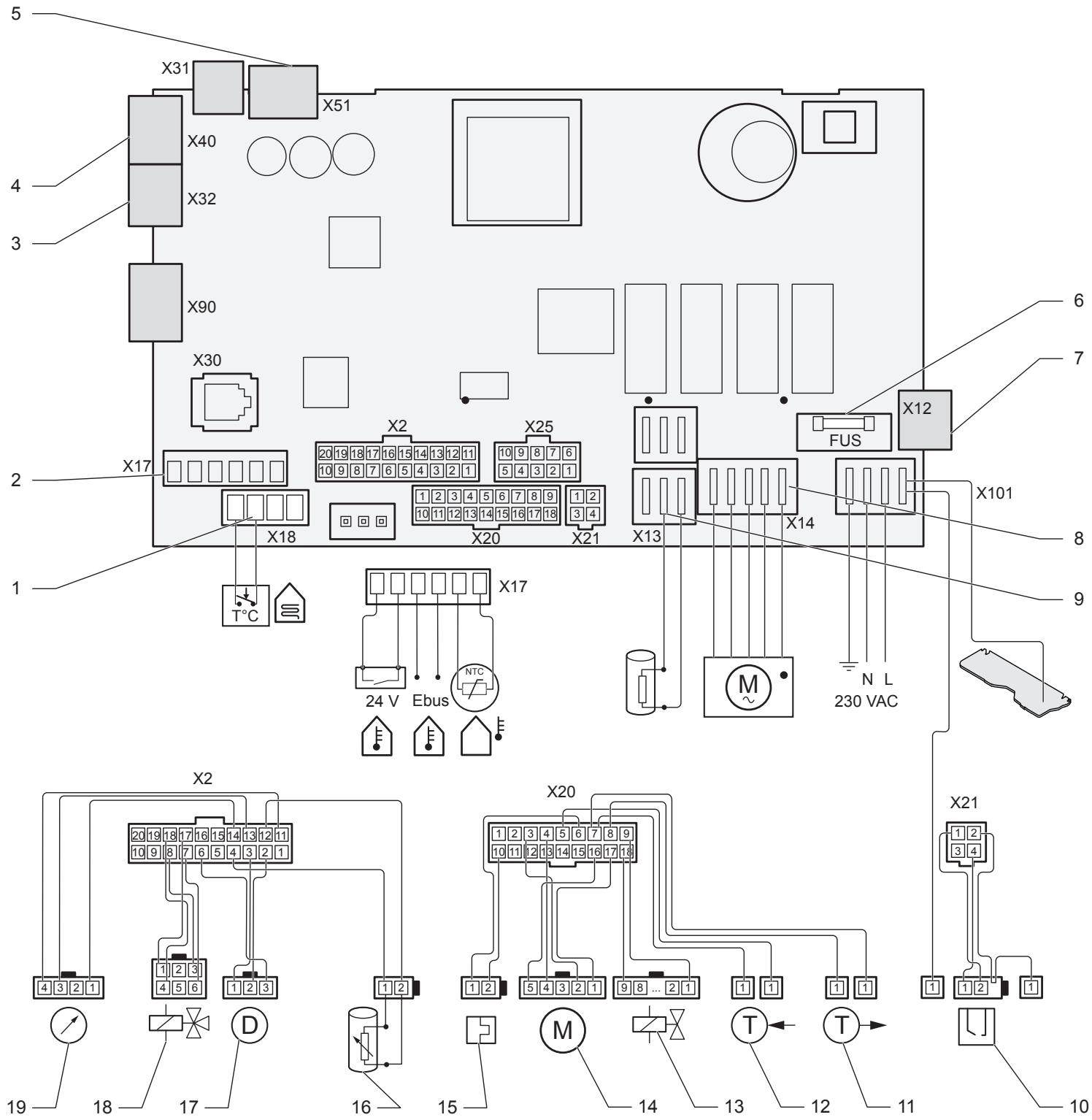

9.4 Schema electrique 19
10 Mise en service 20
10.1 Première mise en fonctionnement 20

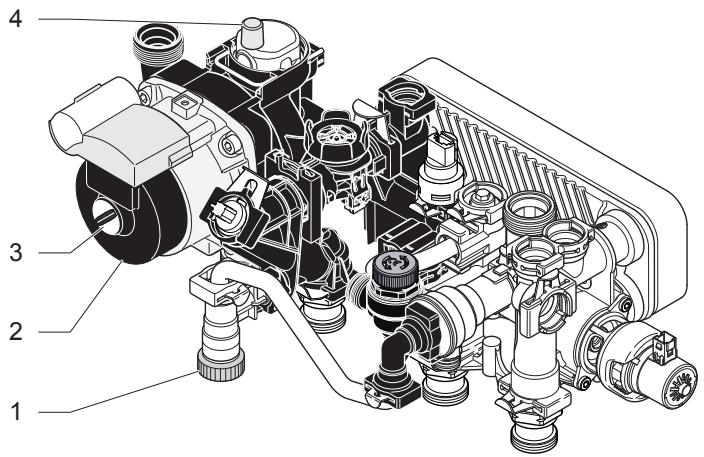

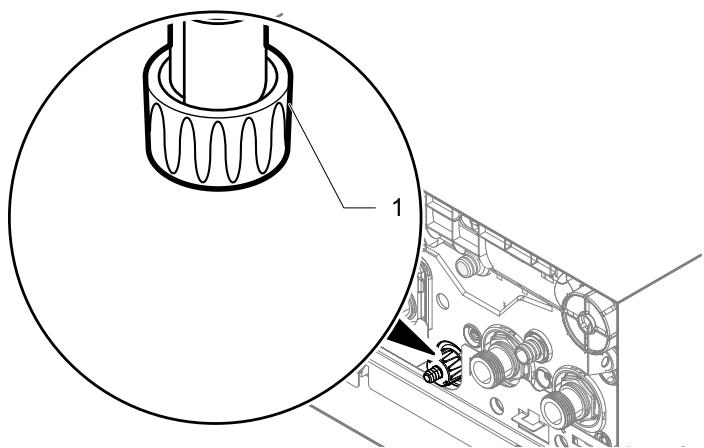

10.2 Remplissage de l'installation de chauffage 20
10.3 Remplissage du circuit d'eau chaude sanitaire 20
10.4 Remise en pression du système 20
10.5 Débits de gaz 21
10.6 Test du système de chauffage 21
10.7 Test du système d'eau chaude sanitaire 21
10.8 Finalisation 21
11 Réglages spécifiques 21

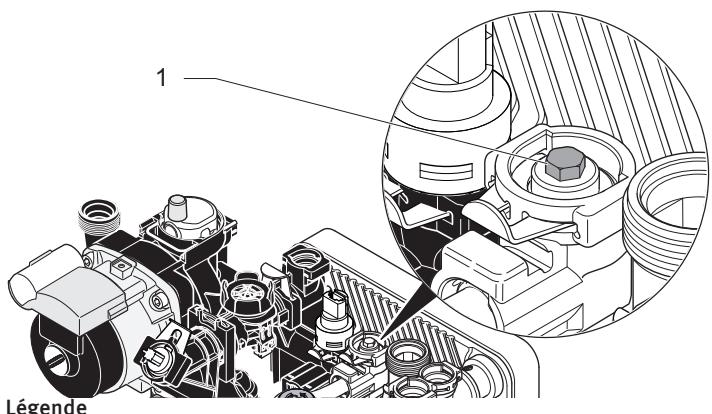

11.1 Réglage du circuit de chauffage 21
11.2 Reglages techniques de l'appareil et liste des paramêtres 22

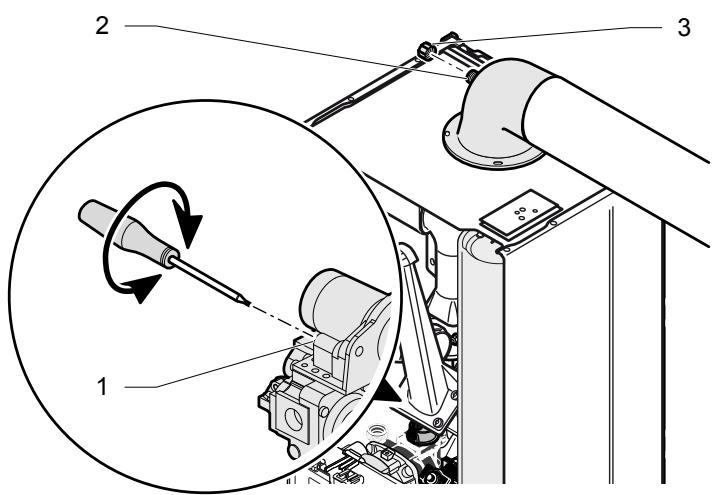

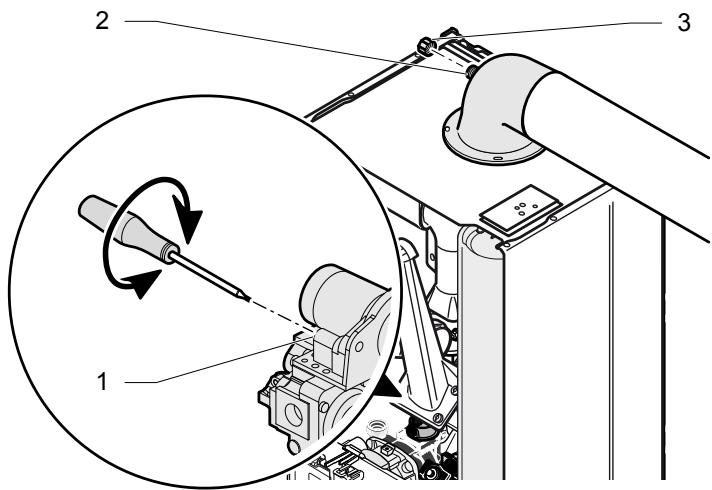

11.3 Mesure du CO2 25
11.4 Nouvelle vérification et remise en fonctionnement 25
12 Informations utiliseur 25
TABLE DES MATIÈRES
MAINTENANCE
13 Dépannage 26
13.1 Diagnostic de pannes 26
13.2 Historique des codes définis 26
13.3 Codes defaults.. 27
14 Changement de gaz 28
14.1 Réglages 28
14.2 Redémarrage et nouvelle vérification avant mise en fonctionnement 29
15 Vidange 29
15.1 Circuit de chauffage 29
15.2 Circuit d'eau chaude sanitaire 29
16 Maintenance. 29
16.1 Maintenance annuelle 29

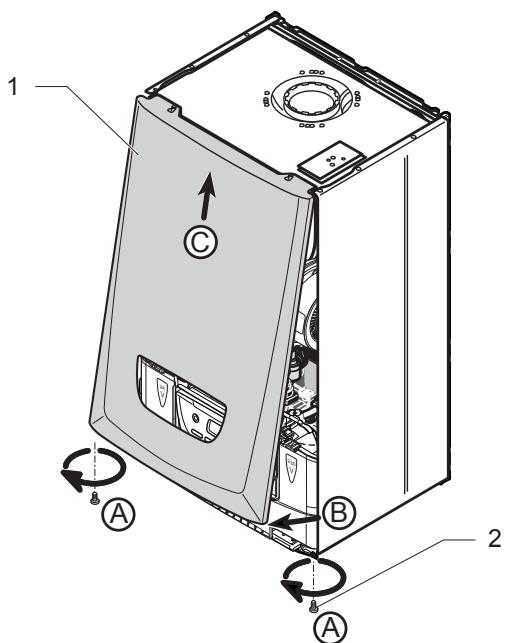

16.2 Démontage de la façade avant 30
16.3 Démontage du silencieux 30
16.4 Vase d'expansion 30
16.5 Bloc hydraulique 31
16.6 Bloc de combustion 33
16.7 Remplacement du cable d'alimentation 34
17 Pièces de rechange 34
DONNÉES TECHNIQUES
18 Données techniques. 35
INTRODUCTION
1 Guide d'instructions
1.1 Documentation produit
Le manuel fait partie intégrante de l'appareil et doit être remis à l'utilisateur lorsque l'appareil est installé, conformément aux réglementations en vigueur.
- Lisez ce manuel attentivement afin de comprendre l'intégrality des informations et de garantir une installation, une utilisation et un entretien en toute sécurité. Nous déclinons toute responsabilité en cas de dommages occasionnés par le non-respect des consignes figurant dans leprésent manuel.
1.2 Documents associés
- 1 notice d'emploi
- 1 magnet
- 1 carte "Installateur confiance"
- 1 carte de "Demande de garantie"
- 2étiquettes de changement de gaz
La demande de garantie est à remettre au technicien de la Station Technique Agreeée lors de la mise en service de l'appareil.
1.3 Explication des symboles
DANGER: Risque de blessure corporelle.
DANGER: Risque de chocolélectrique.
ATTENTION: Risque de dégradation de l'appareil ou de son environnement.
IMPORTANT: Information utile.
2 Description de l'appareil
2.1 Dispositifs de sécurité
2.1.1 Sécurité de surchauffe
L'appareil est donc pour identifier les possibles cas de surchauffe et pour s'arrêter avant qu'une surchauffe se produit.
2.1.2 Soupape de sécurité
Une soupape de sécurité chauffage et une soupape de sécurité sanitaire sont installées sur cet apparéil.
- La soupape de sécurité chauffage s'ouvre des que la pression dans le circuit chauffage dépasse 3 bar.
- La soupape de sécurité sanitaire s'ouvre dés que la pression dans le circuit sanitaire dépasse 10 bar.
2.1.3 Protection de l'appareil contre le gel
Le système de protection contre le gel commande la mise en fonctionnement de la pompe de l'appareil dés lors que la température dans le circuit de chauffage descend en dessous de 12^ . La pompe s'arrête dés que la température de l'eau contenue dans le circuit de chauffage atteint 15^ . Si la température dans le circuit de chauffage descend en dessous de 7^ , le brûleur s'allume et fonctionne tant que cette température est inférieure à 35^ .
Le dispositif de protection contre le gel est actif lorsqu'ell'appareil est allumé.
La protection de l'installation contre le gel ne peut être garantie uniquement par l'appareil. Un thermostat d'ambiance est nécessaire pour contrôler la température de l'installation.
ATTENTION : Voiture circuit d'eau sanitaire (froide ou chaude) n'est pas protégé par la chaudière.
2.1.4 Evacuation des condensats
Pendant les périodes de gel, il est possible que de la glace se forme dans le tuyau d'évacuation des condensats s'il est situé à l'extérieur de l'habitation. Dans ce cas, un dispositif de sécurité arrêté l'appareil.
2.2 Plaque signalétique
La plaque signalétique indique le pays où l'appareil doit être installé.

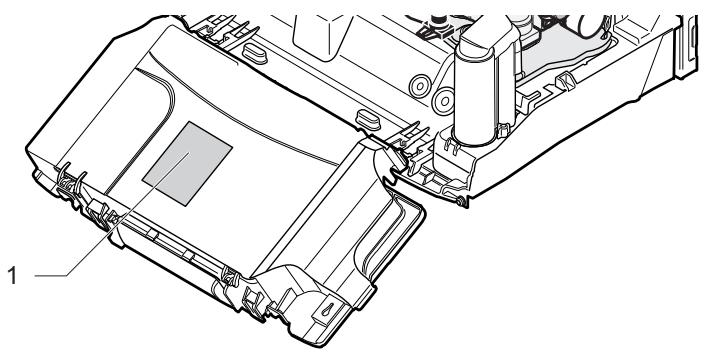

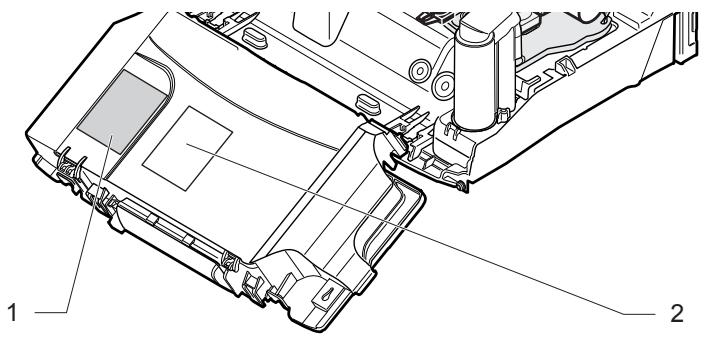

Emplacement de la plaque signaletique :
Legende
1 Plaque signalétique
La plaque signalétique comporte les éléments suivants :
- Le nom du fabricant
Le pays de destination
- Le nom commercial de l'appareil et son numéro de série
- Les types d'installation de ventouse autorisés
- Le code produit
- La catégorie de gaz de l'appareil
- La nature, le groupe et la pression du gaz régle en Usine
- Le débit spécifique (D)
- La pression maximale de service du circuit chauffage (PMS)
- La pression maximale de service du circuit sanitaire (PMW)
- La classe NOx de l'appareil
- La nature et la tension d'alimentation
- La puissance maximale absorbee
- L'indice de protection électrique
- Le débit calorifique minimal et maximal (Q)
- La puissance utile minimale et maximale (P)
- Le numero et le logo CE
L'appareil doit impératifement être raccordé au(x) type(s) de gaz indiqué(s) sur la plaque signalétique.
2.3 Classede gaz
Cette chaudière est dédiée pour fonctionner uniquement aux G20 ou G31, mais elle peut être adaptée pour être raccordée aux G20, G25 et G31.
- Consultez la plaque signalétique pour connaître le type de gaz pour lequel l'appareil a été réglé en usine.
| Gaz régle en usine | Changements de gaz possibles |
| G20 | G25, G31 |
| G31 | G20, G25 |
- Pour adapter l'appareil à un autre type de gaz, reportez-vous au chapitre "Changement de gaz".
2.4 Réglementation et dispositions législatives
Marquage CE
Le marquage CE indique que les apparciels décrits dans le present manuel sont conformes aux directives suivantes :
- Directive Européenne n°2009-142 relative aux apparéils à gaz
- Directive Européenne n°2004-108 du Parlement Européen et du Conseil relative à la compatibilité electromagnétique
- Directive Européenne n°2006-95 du Parlement Européen et du Conseil relative à la basse tension
- Directive Européenne n°92-42 relative au rendement des chaudières
2.5 Schéma hydraulique

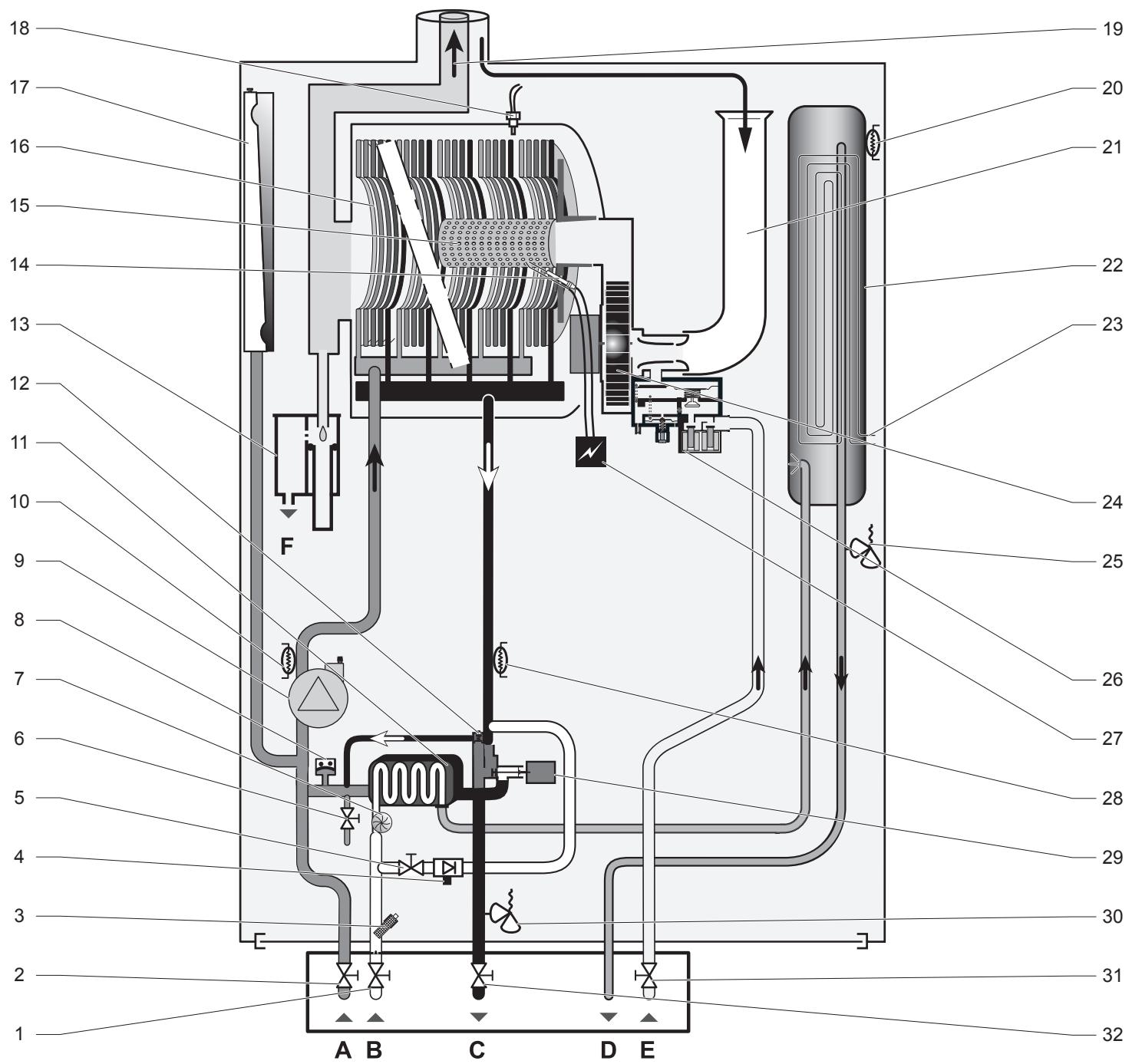

Legendre
1 Robinet d'arrêt de l'arrivée eau froide
2 Robinet d'arrêt du retour chauffage
3 Filtre eau froide
4 Disconnecteur
5 Robinet de replissage
6 Robinet de vidange du circuit chauffage
7 Capteur de débit
8 Capterur de pression
9 Pompe
10 Capteur de température du retour chauffage
11 Echangeur sanitaire
12 By-pass
13 Récupérateur de condensats
14 Électrode d'allumage et de contrôle de flamme
15 Brûleur
16 Echangeur chauffage
17 Vase d'expansion chauffage
18 Fusible thermique
19 Evacuation des gaz brûlés
20 Capteur de température du gallon de micro-accumulation
21 Silencieux
22 Ballon de micro-accumulation
23 Résistance de maintien en température
24 Ventilateur
25 Soupape de sécurité sanitaire
26 Mécanisme gaz
27 Allumeur
28 Capteur de température du départ chauffage
29 Vanne 3 voies
30 Soupape de sécurité chauffage
31 Robinet d'arrêt du gaz
32 Robinet d'arrêt du départementchauffage
A Retour chauffage
B Arrivée eau froide
C Départchauffage
D Départ eau chaude
E Arrivée gaz
F Evacuation des condensats
3 Consignes de sécurité et réglementations
3.1 Consignes de sécurité
Si la pression de gaz à l'entrée de l'appareil est en dehors de la plage spécifique, l'appareil ne doit pas être mis en fonctionnement.
Une installation incorrekte peut provoquer un chocolélectrique voir déterminer l'appareil.
3.2 Réglementations
Lors de l'installation et de la mise en fonctionnement de l'appareil, les arrêtés, directives, règles techniques, normes et dispositions ci-dessous doivent être respectés dans leur version actuellement en vigueur :
3.2.1 Bâtiments d'habitation:
- Arrêté du 2 Août 1977 modifié, relatif aux règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquefies situées à l'intérieur des batiments d'habitation et de leurs dépendances.
- NF DTU 61.1 (norme P 45-204): Installations de gaz dans les locaux d'habitation.
- NF DTU 65.14 (norme P 52-307) Exécution de planchers chauffants à eau chaude.
DOMAINE D'APPLICATION
La classe 2 définie dans ce guide technique correspond à des installations de type “basse température”相當 par exemple des panneaux rayonnants constitués de tubes disposés dans le plancher du local, parcours par de l'eau dont la température est normalement inférieure ou égale à 50^ et pouvant subir des pointes accidentelles à 65^ . Un dispositif particulier limite impérativement la température de l'eau à 65^ au plus.
SECURITE
Un dispositif de sécurité indépendant de la régulation, avec réarmement manuel et fonctionnant même en l'absence de courant ou de fluide moteur, coupe impératifement la fourniture de chaleur dans le circuit des panneaux lorsque la température du fluide atteint 65^ .
- NF DTU 24.1 (norme P 51-201) "Travaux de fumisterie - Systèmes d'évacuation des produits de combustion desservant un ou des appareils".
- Norme NFC C 15-100 relative à l'installation des appareils raccordés au réseau électrique.
- Norme NF C 73-600 relative à l'obligation de raccordement des apparèils électriques à une prise de terre.
- Règlement Sanitaire Départemental.
3.2.2 Etablissements recevant du public (ERP)
Par «établissements reçvant du public», l'article R 123-2 du Code de la construction et de l'habitation désigne les «bâtiments, locaux et enceintes dans lesquels des personnes sont admises soit librement, soit moyonnant une rétribution ou une participation quelconque, ou dans lesquels sont tenues des réunions ouvertes à tout venant ou sur invitation, payantes ou non».
Les textes réglementaires applicables à ces établissements sont :
- d'une part, les articles R 123-1 à R 123-55 du Code de la construction et de l'habitation (ancien décret du 31 octobre 1973);
- d'autre part, le règlement de sécurité contre les risques d'incendie et de panique dans les établissements reçvant du public qui peut être, selon la nature de l'activité de l'établissement, soit le règlement issu de l'arrêté du 23 mars 1965 modifié, soit celui approuvé par l'arrêté du 25 juin 1980 modifié.
4 Recyclage
Le recyclage de l'emballage doit être effectué par le professionnel qualifié qui a installé l'appareil.
4.1 Apparel
L'appareil est principalement constitué de matérielles recyclables.
Ce symbole signifie que cet apparéil ne doit pas être jeté avec les ordures menagères, qu'il fait l'objet d'une collecte sélective en vue de sa valorisation, de sa réutilisation ou de son recyclage.
- Confiez l'appareil à un point de collecte approprié pour le traitement, la valorisation, le recyclage des déchets.
En respectant cette directive, vous faites un geste pour l'environnement, vous contribuez à la prévention des ressources naturelles et à la protection de la santé humaine.
4.2 Emballage
Nous vous conseillons de recycler l'emballage de l'appareil de manière responsable.
- Triez les déchets de manière à séparer ceux qui peuvent être recyclés (cartons, plastiques...) et ceux qui ne peuvent pas être recyclés (cerclage...).
- Eliminiez ces déchets conformément à la réglementation en vigueur.
INSTALLATION
Toutes les dimensions des illustrations sont exprimées en millimétres (mm).
5 Emplacement de l'appareil
5.1 Emplacement
Consignes
- Avant deCHOISIR L'EMPLACEMENT DE L'appareil, lisez attentivement les mises en garde relatives à la sécurité ainsi que les consignes du manuel d'utilisation et du manuel d'installation.
- Vérifie que la structure du mur sur lequel doit être installé l'appareil permet de supporter le poids de l'appareil.
- Vérifiez que l'espace dans lequel doit être posé l'appareil permet une installation correcte et que l'accessibilité est respectée. Vous doivent vous assurer que les raccords d'alimentation en eau, gaz et à l'évacuation des gaz de combustion sont accessibles pour être vérifiés (voir le chapitre "Accessibilité").
- Explique ces exigences à l'utilisateur.
- N'installez pas l'appareil au-dessus d'un autre apparéil qui pourrait l'endommager (par exemple, au-dessus d'une cuisine susceptible de dégager de la vapeur et des graisses) ou dans une piece fortement chargée en poussière ou dont l'atmosphère est corrosive.
- L'emplacement de montage doit etre a l'abri du gel toute l'année. Si cette condition ne peut etre respectee, informez l'utilisateur et conseillerez-lui de prendre les mesures qui s'imposent.
5.2 Accessibility

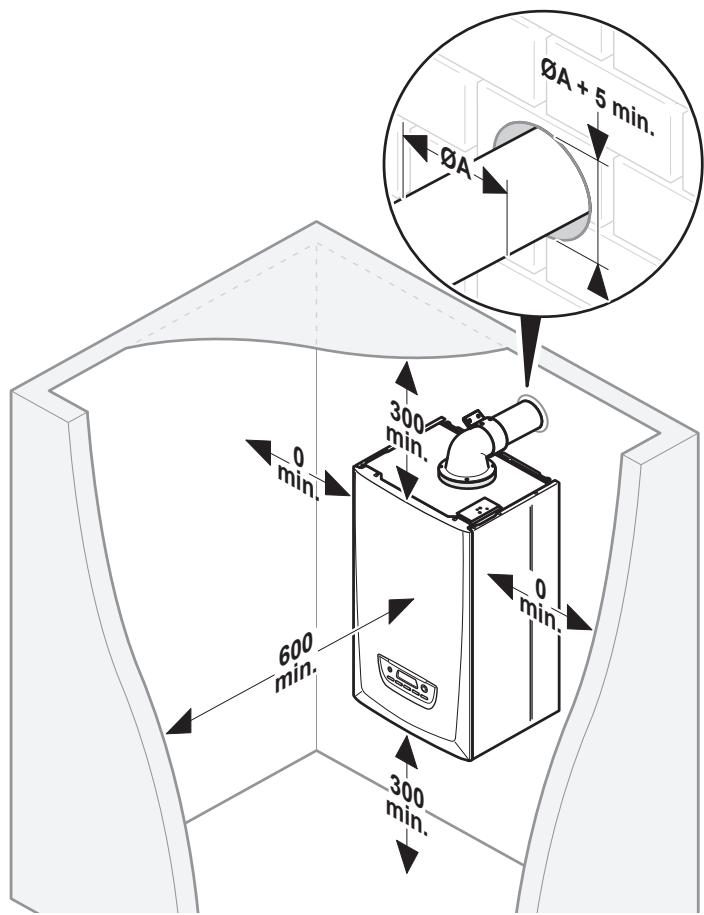

- Pour permettre un entretien périodique, respectez les distances indiquées sur le schéma ci-après.
6 Installation de l'appareil
6.1 List du matériel livre

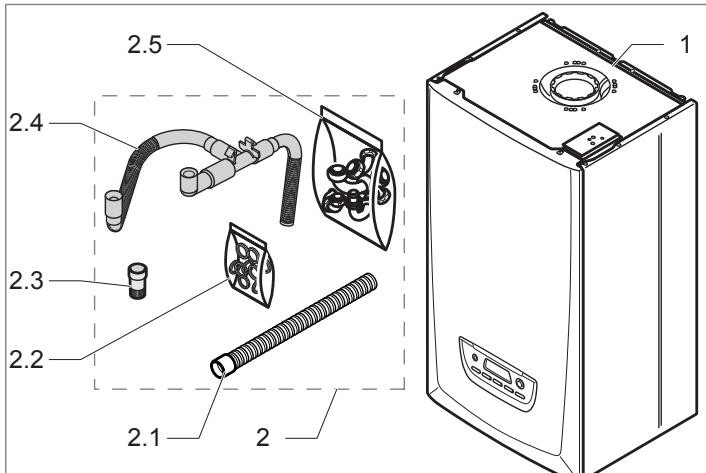

L'appareil est livré en un seul colis avec un sachet de documents et un sachet d'accessoires.
La plaque de raccordement commande séparation est livrée en un seul colis avec un gabarit de perçage et une barrette de fixation.
Les colis de ventouse seront commandés en fonction de la configuration de l'installation.

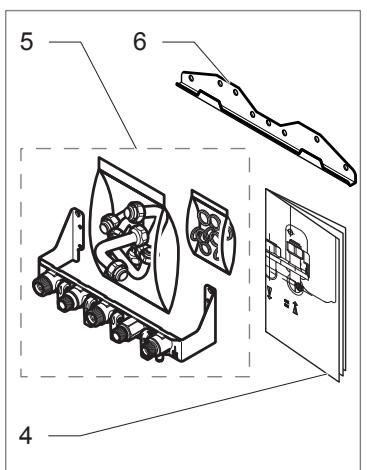

- Vérifiez le contenu des colis.
Legende
2 Sachet d'accessoires (x1)
| 2.1 | Flexible d'évacuation des condensats | (x1) |
2.2 Sachet de joints (x1)
| - Joint pour arrivée eau foride 3/4" | (x4) |
2.3 Rallonge de robinet de replissage (x1)
| 2.4 | Sachet d'évacuation | (x1) |
2.5 Sachet de raccordement (x1)
| - Douille retardour chauffage | (x1) |
- Douille arrivée eau froide (x1)
| - Douille départementchauffage | (x1) |
- Douille eau chaude sanitaire (x1)

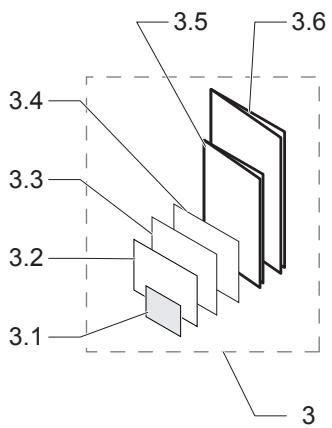

3 Sachet de documents (x1)
| 3.1 | Etiquette de changement de gaz | (x2) |
3.2 Magnet (x1)
| 3.3 | Carte installateur confiance | (x1) |
3.4 Demande de garantie (x1)
3.6 Manuel d'installation (x1)
| 4 | Gabarit de perçage (*) | (x1) |
5 Plaque de raccordement (*) (x1)
| 6 | Barrette de fixation (*) | (x1) |
(*) Commandés séparément
6.2 Recommendations avant installation
6.2.1 Conception du circuit sanitaire
Le circuit de distribution sera réalisé de manière à éviter au maximum les pertes de charge (limiter le nombre de coudes, utiliser des robinetteries à force section de passage afin de permettre un débit suffisant).
L'appareil peut fonctionner avec une pression d'alimentation minimale. Un meilleur comport d'utilisation sera obtenu à partir de 0.8 bar de pression d'alimentation.
6.2.2 Conception du circuit chauffage
L'appareil peut être intégrée à tous les types d'installation : bi-tube, mono-tube série ou dérivé, plancher chauffant, etc...
Les surfaces de chauffe peuvent être constituées de radiateurs, de convecteurs, d'aérothermes ou de planchers chauffant. Dans le cas d'un plancher chauffant, l'installation doit être équipée d'un dispositif de limitation de température à 54^ sur le départ (voir chapitre "Raccordements électriques"). Ce dispositif non fourni, doit pouvoir absorber par son inertie les trains de chaleur consécutifs.
Attention! Si les matériaux utilisés sont de nature différente, il peut se produit des phénomènes de corrosion. Dans ce cas, il est recommendé d'ajouter à l'eau du circuit chauffage un inhibiteur (dans les proportions indiquées par son fabricant) qui évitera la production de gaz et la formation d'oxydes.
Les sections des canalisations seront déterminées en utilisant la courbe débit/ pression (Reportez-vous au chapitre "Réglage du circuit chauffage"). Le réseau de distribution sera calculé selon le débit correspondant à la puissance réellement nécessaire sans tener compte de la puissance maximale que peut fournir l'appareil. Il est toutefois recommendé de prévoir un débit suffisant pour que l'écart de température entre départ et return soit inférieur ou égal à 20^ . Le débit minimal est indiqué dans le chapitre "Données techniques" en fin de manuel.
Le tracé des tuyauteries sera conçu afin de prendre toutes les dispositions nécessaires pour éviter les poches d'air et facilitier le dégazage permanent de l'installation. Des purgeurs devront être prévus à chaque point haut des canalisations ainsi que sur tous les radiateurs.
Le volume d'eau total admissible pour le circuit de chauffage dépend, entre autres, de la charge statique à froid.
Le vase d'expansion incorpore à l'appareil est livré réglé en usine (Reportez-vous au chapitre "Données techniques" en fin de manuel). Il est possible de modifier, à la mise en service, cette pression de gonflage en cas de charge statique plus élevé.
Il est recommandé de prévoir un robinet de vidange au point le plus bas de l'installation.
Dans le cas d'utilisation de robinets thermostatiques, il est impératif de ne pas en éoperator la totalité des radiateurs en veillant à poser ces robinets dans les locaux à fort apport et jamais dans le local où est installé le thermostat d'ambiance.
-
S'il s'agit d'une ancienne installation, il est indispensable de rincer le circuit radiateurs avant d'insteller le nouvel apparéil.
-
Si l'appareil n'est pas mis en place immédiatement, protégez les différences raccords afin que plâtre et peinture ne puissant compromètre l'étanchéité du raccordement ultérieur.

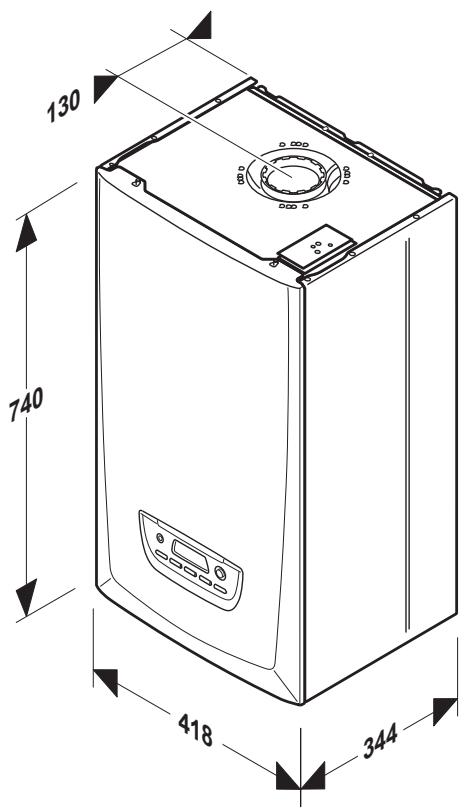

6.3 Dimensions
6.4 Montage
Assurez-vous que les matérielaux utilisés pour la réalisation de l'installation sont compatibles avec ceux de l'appareil.
- Détérminez l'emplacement de montage. Reportez-vous au chapitre "Choix de l'emplacement".
La fixation de la barrette devra être adaptée aux caractéristiques du mur porteur et devra tener compte du poids de la chaudière (voir chapitre "Données techniques" en fin de manuel).
- Percez les trouss des vis de fixation conformément au gabarit de perçage livré avec la plaque de raccordement de l'appareil.

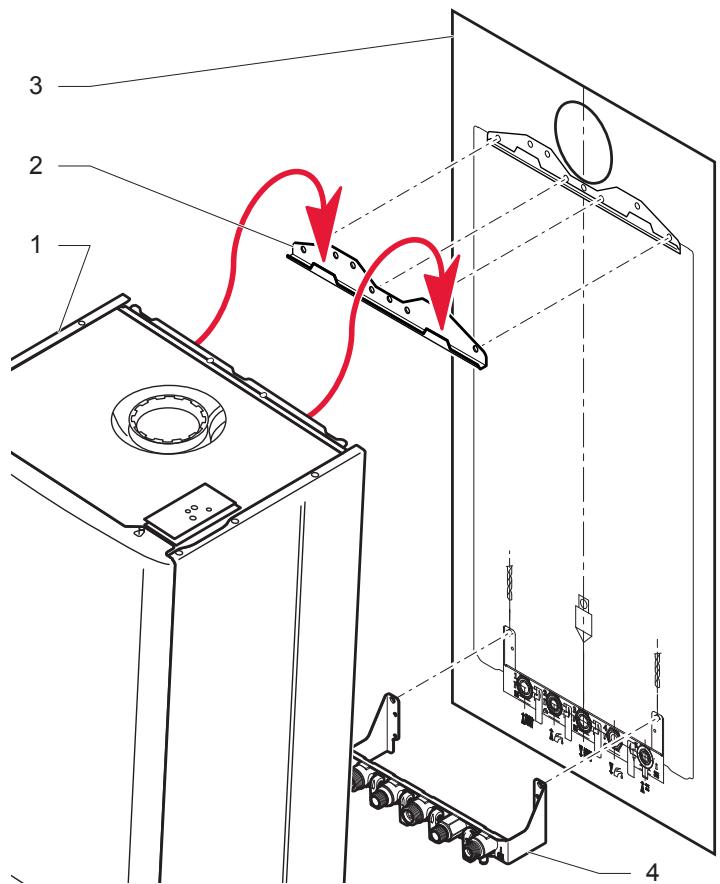

Legende
1 Chaudière
2 Barrette de fixation
3 Gabarit
4 Plaque de raccordement
- Positionnez l'appareil sur la barrette de fixation.
- Mettez en place les joints sur les différents raccords.
7 Connexion hydraulique
7.1 Raccordement gaz et eau
- Avant d'effectuer toute opération, procédez à un nettoyage soigné des canalisations à l'aide d'un produit approprié afin d'éliminer les impuretés telles que limailles, soudures, huiles et graisses diverses pouvant être générées. Ces corps étrangers seraient susceptibles d'être entrainés dans l'appareil, ce qui en perturberait le fonctionnement.
- N'utilise pas de produit solvant à cause du risque d'endommagement du circuit.
- Ne brassez pas les tubulures montées en place : cette opération risque d'endommager les joints et l'étanchéité des robinets.
- N'utilisez que les joints d'origine fournis avec l'appareil.
- Vérifiez qu'il n'y a pas de fuite. Réparez si nécessaire.

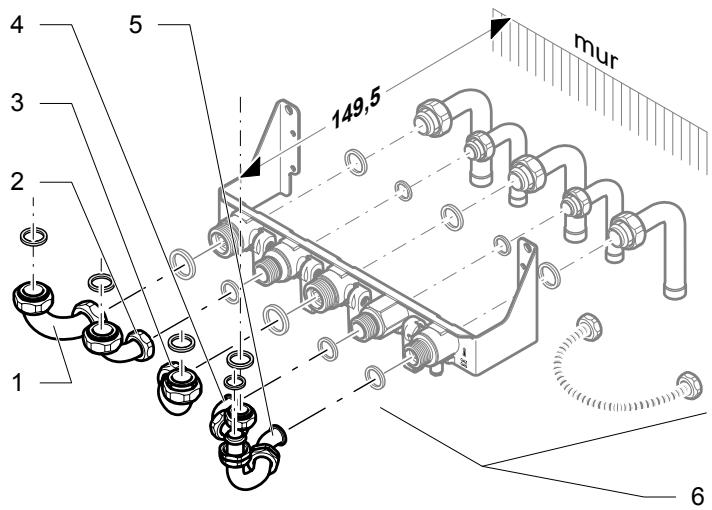

Legende
1 Douille retour chauffage : 2 écrous 3 / 4'' + tubulure coudee
2 Douille arrivée eau froide: 1 écrou 3/4'' + tubulure coulée + 1 écrou 1/2
3 Douille département chauffage : 2 écrous 3 / 4'' + tubulure coude
4 Douille eau chaude sanitaire: 1 écrou 3/4'' + tubulure coudee + 1 écrou 1/2''
5 Douille gaz: 2 écrous 12'' + tubulure coudee
6 Plaque de raccordement + flexible

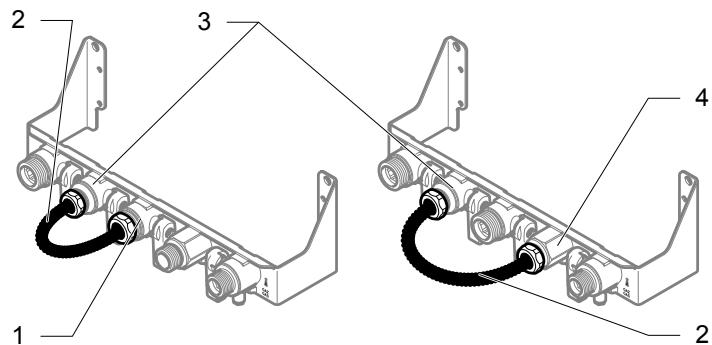

Legende
A Test d'étanchéité du circuit chauffage + replissage du circuit chauffage
B Test d'etanchéité du circuit sanitaire
1 Départchauffage
2 Flexible
3 Arrivée eau froide
4 Départ eau chaude sanitaire
Le flexible (2) permet de faire les tests d'étanchéité sur le circuit chauffage et d'effectuer le replissage du circuit chauffage.
Le flexible (2) permet de faire les tests d'étanchéité sur le circuit sanitaire.

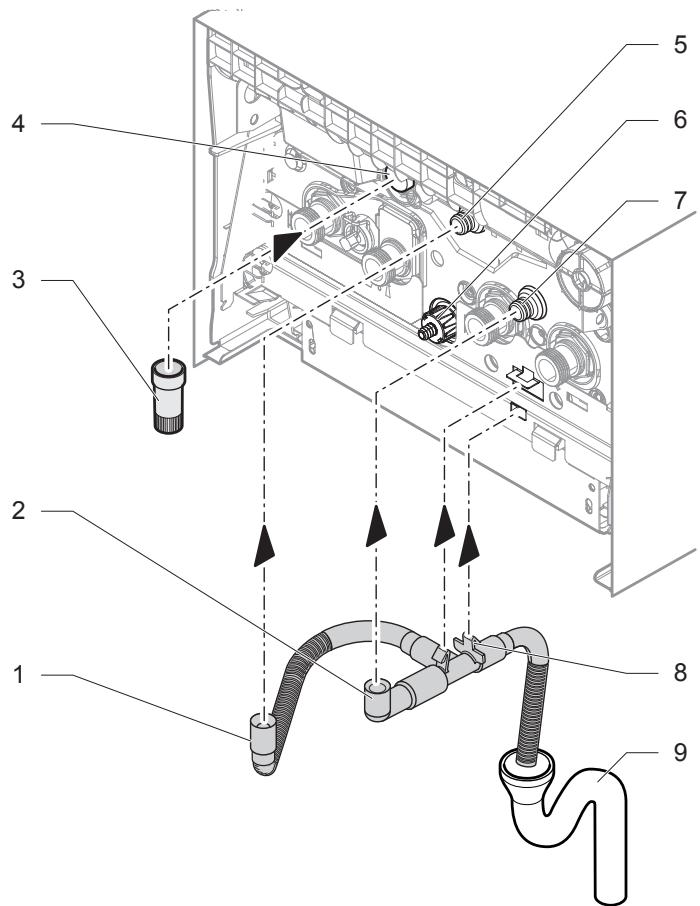

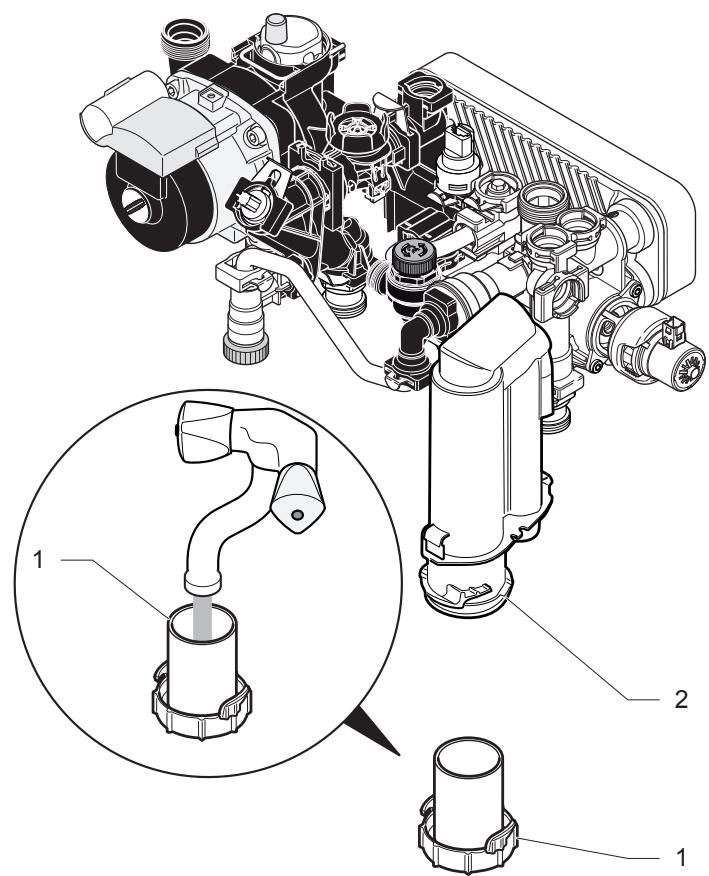

Legendre
1 Flexible d'évacuation des soupapes de sécurité chauffage et sanitaire
2 Flexible d'évacuation du disconnecteur
3 Rallonge du robinet de replissage
4 Robinet de replissage
5 Evacuation des soupapes de sécurité chauffage et sanitaire
6 Robinet de vidange
7 Evacuation du disconnecteur
8 Clip de fixation du flexible
9 Evacuation vers leségouts (siphon non fourni)
- Raccordez les soupapes de sécurité et le disconnecteur à un circuit d'évacuation vers les écouts en utilisant les flexibles fournis. Le dispositif d'évacuation doit permettre de voir l'écoulement de l'eau.
- Emboîtez la rallonge bleue (3) sur le robinet de replissage (4).
7.2 Raccordement du récapucateur de condensats
Attention : les condensats sont très acides (leur pH est compris entre 3.5 et 5), utilisez des gants de protection.
Le rejet direct des condensats dans le milieu naturel est interdit.
Le volume de condensats evacué peut atteindre environ 15 litres par jour en maison individuelle. Ce volume est négligeable comparé au volume d'eaux usées rejeté par une maison car les condensats sont dilués dans ces eaux.

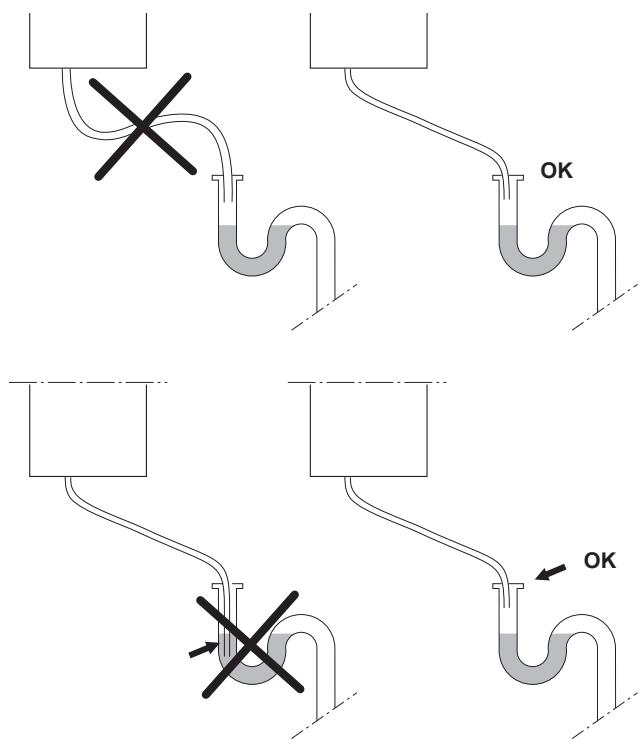

Legendre
1 Siphon d'évacuation (non fourni)
2 Flexible d'évacuation des condensats
3 Récupérateur de condensats
- Raccordez le flexible d'évacuation des condensats (2) à un circuit d'évacuation vers les égouts.
Assurez-vous que les condensats ne stagnent pas dans le circuit d'évacuation.
Utilisez du PVC ou d'autres matériaux adaptés pour evacuer les condensats non neutralisés. L'acid noir, l'acid galvanisé et le cuivre ne sont pas recommends compte tenu des risques de corrosion.
- Si les matériaux du dispositif d'évacuation ne sont pas adaptations, installez un kit de neutralisation des condensats afin d'obtenir en sortie un pH pratiquement neutre. Dans ce cas, prévoyez la possibilité de réaliser un prélevement d'échantillon à la sortie du dispositif afin de vérifier le pH.
FR
8 Évacuation des gaz de combustion
8.1 Réglementation
Seuls les accessoires d'évacuation des gaz de combustion spécialement concus pour cet apparéil doivent être utilisés.
Différentes configurations de sortie ventouse sont réalisables.
- N'hésitez pas à consulter votre revendeur pour obtenir des informations supplémentaires sur les autres possibilités et les accessoires associés.

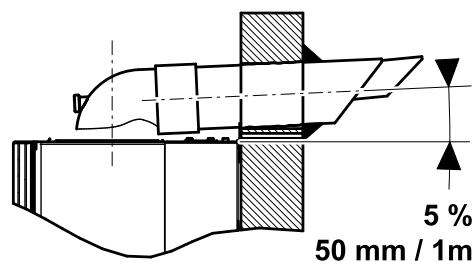

- Respectez une pente minimum de 5% entre le coude et l'extrémité du terminal ventouse pour permettre le return des condensats vers l'appareil.
La longueur maximale de la vente est définié en fonction de son type (par exemple C13).
- Quel que soit le type de ventouse sélectionné, respectez les distances minimales indiquées dans le tableau ci-après pour le positionnement des terminaux de ventouse.
- Installez le conduit d'évacuation des gaz de combustion à l'aide de la notice d'installation fournie avec la ventouse.
- Explique ces exigences à l'utilisateur de l'appareil.
Attention! Si la configuration de sortie des fumées est située à moins de 1.80m du sol, vous nevez installer un kit de protection terminal.
Attention! L'étanchéité entre la sortie du ventilateur et la ventouse doit être assurée.

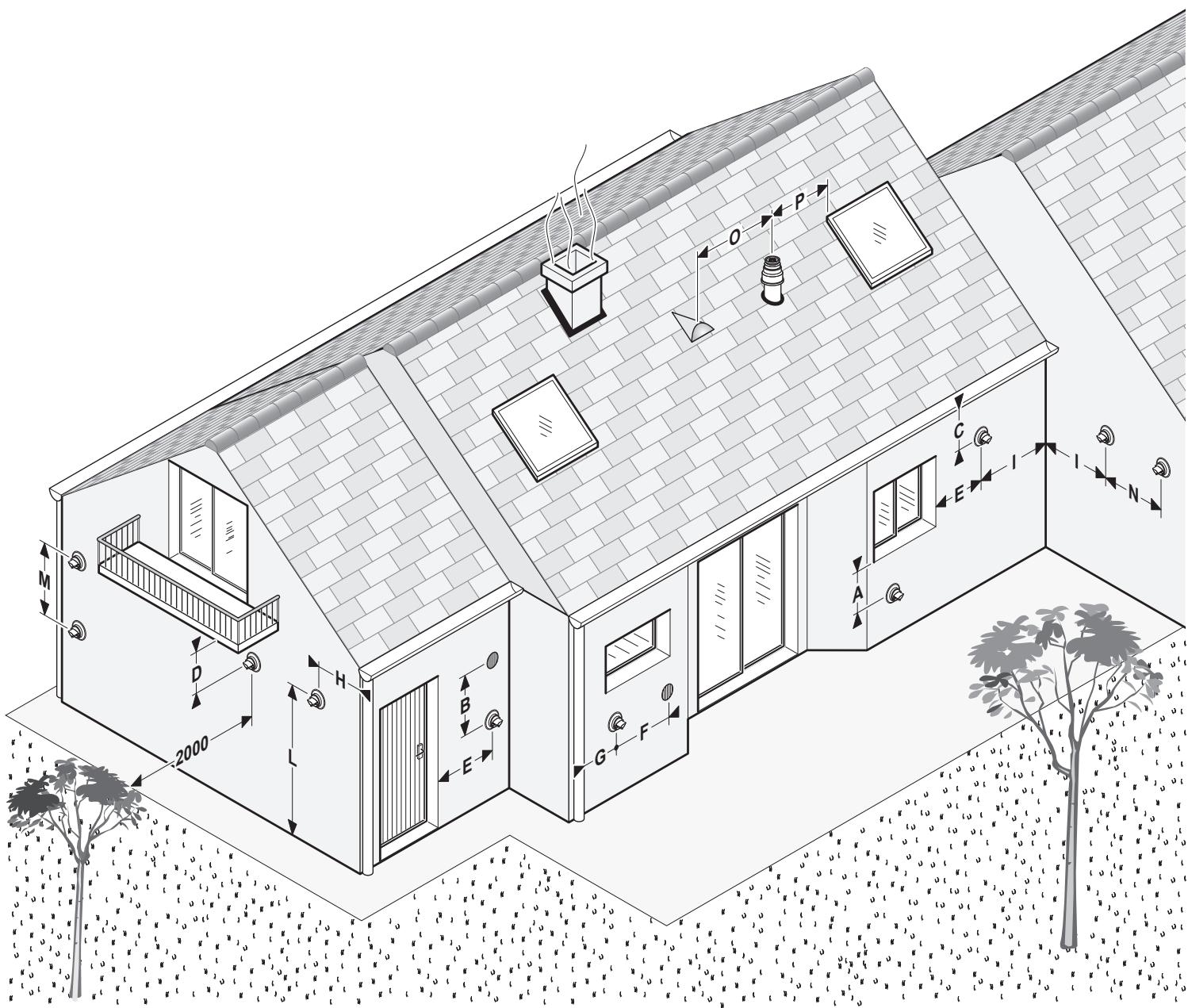

| Repère | Positionnement des terminaux de ventouse | mm |
| A | Sous une fenêtre | 600 |
| B | Sous une bouche d’aération | 600 |
| C | Sous une gouttière | 300 |
| D | Sous un balcony | 300 |
| E | D'une fenêtre adjacente | 400 |
| F | D'une bouche d’aération adjacente | 600 |
| G | De tubes d’evacuation verticaux ou horizontaux | 600 |
| H | D'un angle de l’édifice | 300 |
| I | D'un angle rentrant de l’édifice | 1000 |
| Repère | Positionnement des terminaux de ventouse | mm |
| L | Du sol ou d'un autre étage | 1800 |
| M | Entre 2 terminaux verticaux | 1500 |
| N | Entre 2 terminaux horizontaux | 600 |
| O | D'une bouche d'aération adjacente | 600 |
| P | D'une fenêtre de toit adjacente | 400 |
FR
8.2 Description de la configuration d'évacuation des gaz de combustion

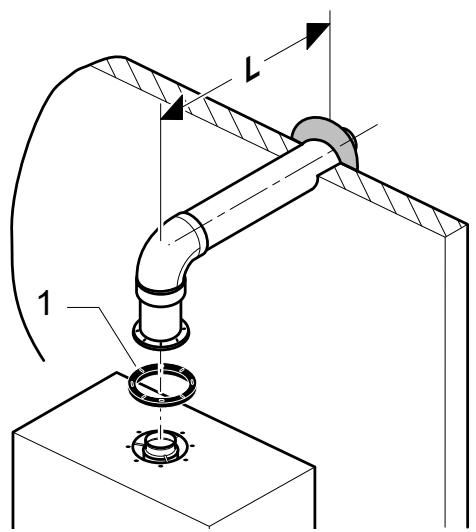

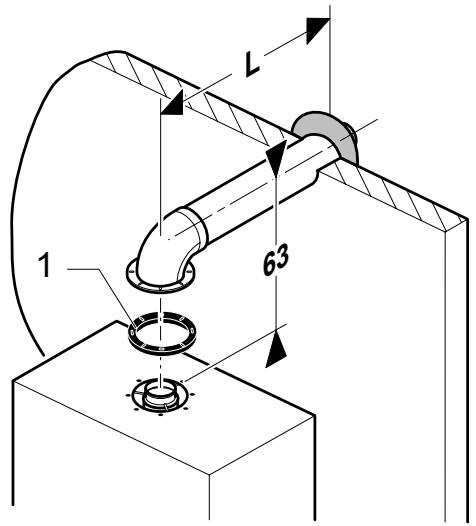

8.2.1 Système ventouse horizontalé 60/100 mm ou 80/125 mm (installation de type C13)
Attention! Si la configuration de sortie des fumées est située à moins de 1.80 m du sol, vous doivent installer un kit de protection terminal.
Attention! Les orifices d'un terminal pour conduits séparés doivent déboucher dans un carré de 50 cm de côte.
060/100mm
Legende
1 Joint
0 80/125 mm
Legendre
1 Joint
FR
| Type | Longueur max. |
| Ø 60/100 | 10 m |
| Ø 80/125 | 25 m |
Chaque fais qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1 m.

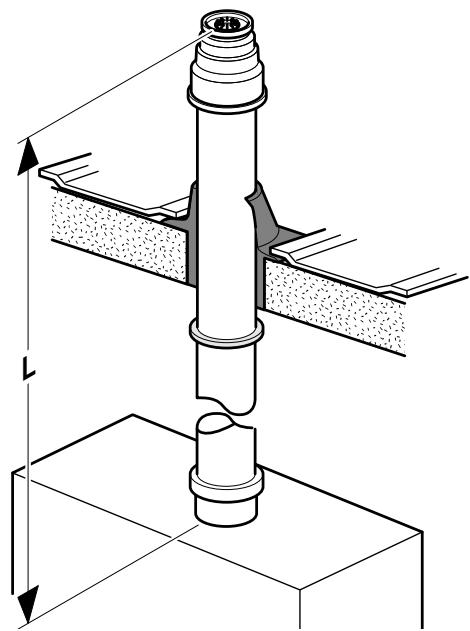

8.2.2 Systemeventouse verticale 060 / 100mm ou 80 / 125mm (installation de type C33)
Attention! Si la configuration de sortie des fumées est située à moins de 1.80 m du sol, vous doivent installer un kit de protection terminal.
Attention! Les orifices d'un terminal pour conduits séparés doivent déboucher dans un carré de 50 cm de côte.
| Type | Longueur max. |
| Ø 60/100 | 10 m |
| Ø 80/125 | 25 m |
Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1m .

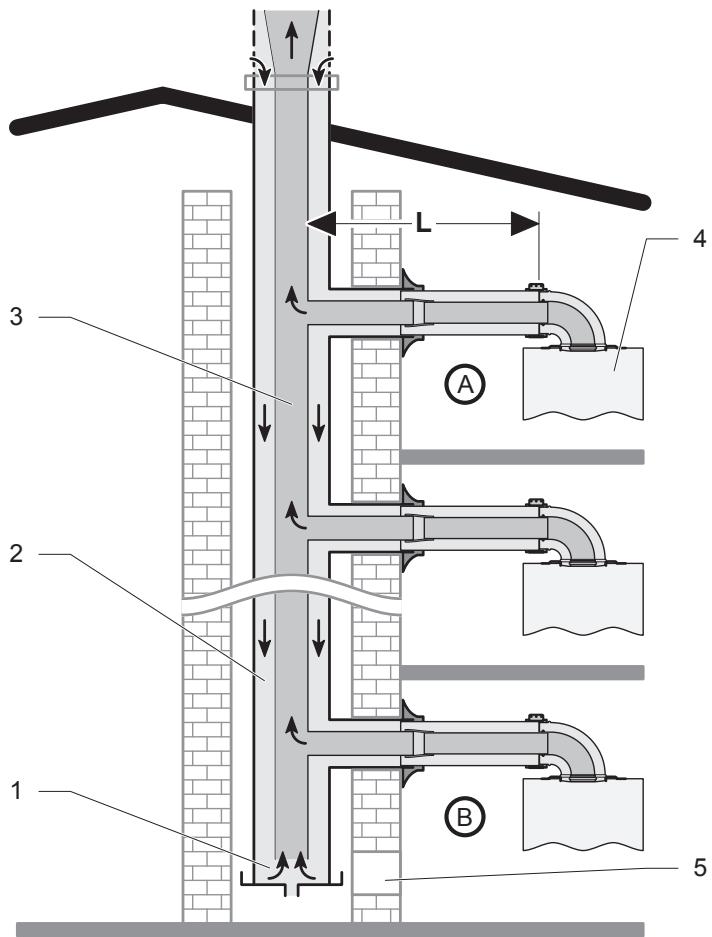

8.2.3 Systeme ventouse pour conduit collectif 60/100 mm (installation de type C43)
Attention! Les liaisons au conduit seront réalisées à l'aide de l'accessoire spécifique développement par le fabricant de l'appareil.
Une chaudière raccordée à une installation de type C4 doit être connectée uniquement sur des cheminées à tirage naturel.
L'écoulement des condensats provenant des systèmes de conduit collectif n'est pas autorisé dans la chaudière.
Legendre
1 Dispositif d'équilibrage des pressions
2 Conduit d'amenee d'air
3 Conduit collecteur
4 Chaudière
5 Trappe de visite
A Dernier étage
B Ré de chauffée
L Longueur max.
| Type | Longueur max. |
| Ø 60/100 | 10 m |
Chaque fois qu'un coude 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1m .

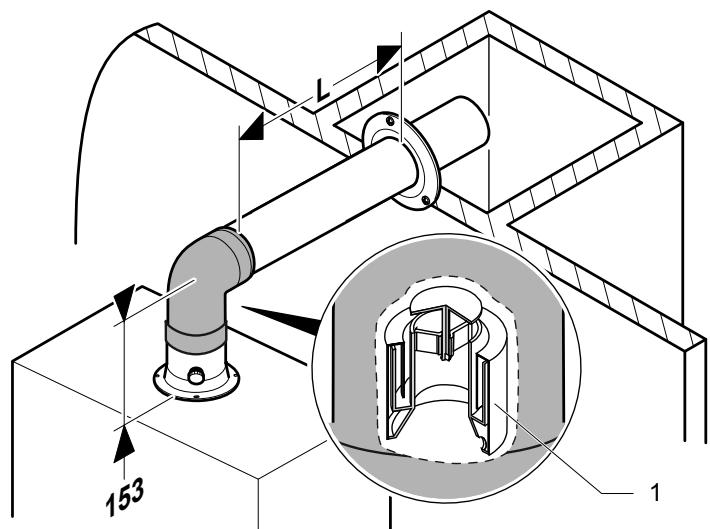

8.2.4 Système ventouse pour conduit collectif sous pression 0 80/125 mm (installation de type C43P)
Attention! Lors de la pose ou de la dépose de l'appareil, il y a risque de pollution dans la pièce par les produits de combustion. Assurez-vous de l'étanchéité du conduit.
Attention! Les liaisons au conduit seront réalisées à l'aide de l'accessoire spécifique développement par le fabricant de l'appareil.
Legendre
1 Clapet 0020081283
Si d'autres apparèils raccordés au conduit collectif sont en fonctionnement, le clapet (1) dans le circuit de combustion évite la circulation inverse des fumées quand l'appareil est arrêté.
Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L) doit être réduite de 1 m.
- Reportez-vous au chapitre "Réglages spécifiques Réglages à l'installation" et renseignez le code d.85 en fonction de la valeur indiquée dans les tableaux suivant.
| Description | Unité | F 25 |
| Gaz | | G20 |
| Mode | | III | III | IV |
| Qn | kW | 5,6 | 16,8 | 23,5 |
| Pu (80/60) | kW | 5,3 | 16,4 | - |
| Pu (50/30) | kW | 6 | 17,8 | - |
| Pu | kW | - | - | 23,5 |
| CO2 | % | 8,9 | 9,2 | 9,2 |
| Débit massique des fumées | g/s | 2,6 | 7,6 | 10,6 |
| Température des fumées (80°C/60°C) | °C | 63 | 64 | - |
| Température des fumées (50°C/30°C) | °C | 49 | 50 | - |
| Température des fumées | °C | - | - | 71 |
| Pression sortie de chaudière | Pa | 29 | 80 | 136 |
| Paramètre d.85 | kW | 7 |
| Description | Unité | F 30 |
| Gaz | | G20 |
| Mode | | III | III | IV |
| Qn | kW | 6,6 | 23,2 | 28,4 |
| Pu (80/60) | kW | 6,3 | 22,7 | - |
| Pu (50/30) | kW | 7,1 | 24,8 | - |
| Pu | kW | - | - | 28,4 |
| CO2 | % | 8,9 | 9,2 | 9,2 |
| Débit massique des fumées | g/s | 3,1 | 10,4 | 12,8 |
| Température des fumées (80°C/60°C) | °C | 62 | 69 | - |
| Température des fumées (50°C/30°C) | °C | 48 | 55 | - |
| Température des fumées | °C | - | - | 72 |
| Pression sortie de chaudière | Pa | 27 | 91 | 150 |
| Paramètre d.85 | kW | 8 |
| Description | Unité | F 35 |
| Gaz | | G20 |
| Mode | | III | III | IV |
| Qn | kW | 8,21 | 28,35 | 32,46 |
| Pu (80/60) | kW | 7,7 | 27,19 | 31,81 |
| Pu (50/30) | kW | 8,77 | 30,33 | 34,73 |
| Pu | kW | - | - | - |
| CO2 | % | 9 | 9,23 | 9,43 |
| Débit massique des fumées | g/s | 3,8 | 12,8 | 14,3 |
| Température des fumées (80°C/60°C) | °C | 64 | 69 | - |
| Température des fumées (50°C/30°C) | °C | 45 | 47 | - |
| Température des fumées | °C | - | - | 65 |
| Pression sortie de chaudière | Pa | 27 | 129 | 175 |
| Paramètre d.85 | kW | 10 |
8.2.5 Système flexible ventouse pour raccordement cheminée (installation de type C93)
Cette configuration permet de réutiliser un ancien conduit de fumée ou de ventilation pour l'implantation d'un conduit de chaudière étanche. La longueur du conduit vertical (L2) est un flexible d'évacuation des fumées Ø 80 mm.
Pour éviter que toutes les impuretés de la cheminée soient récapurées par l'aspiration de la chaudière :
Ne raccordez pas l'appareil directement en sortie verticale.
Ne raccordez pas l'appareil sur une cheminée ayant evacuée des produits fuels.

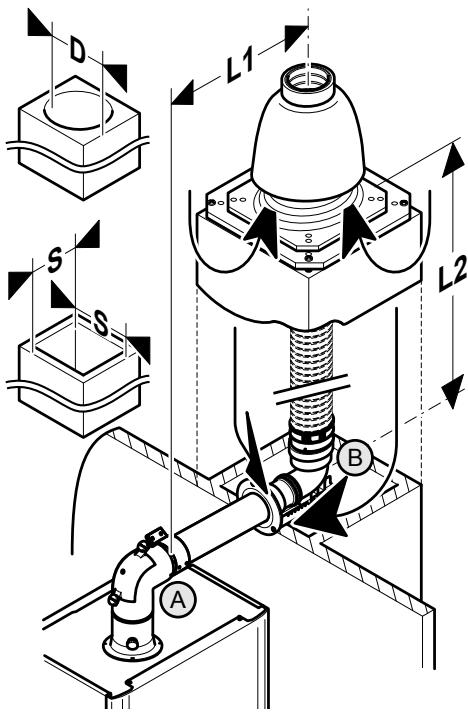

Legendre
L1 Longueur du conduit concentrique horizontal
L2 Longueur du conduit vertical
D Diametre interieur de la cheminée
S Largeur interieure de la cheminée
A Coude du terminal ventouse horizontal
B Coude du conduit flexible
L1: Longueur du conduit concentrique horizontal. Cette valeur prend en compte la perte de charge généree par le coude A.
L2: Longueur du conduit vertical. Cette valeur prend en compte la perte de charge généree par le Coude B et le terminal de la cheminée.
La prise d'air se fait par le conduit de cheminée (intervalle entre les deux conduits). En conséquence, la valeur (L2) évolu en fonction de la section de cheminée et des caractéristiques de la chaudière selon le tableau ci dessous.
| Ø du conduit pour la partie L1 | 60/100 |
| Dimension chiminée(mm) | D=Ø130 | S=120 | D=Ø150 | S=130 | D=Ø180 | S=140 |
| F25 | L1 (m) | 1 | 1 | 1 |
| L2 max. (m) | 12 | 12 | 26 |
| L1 + L2 (m) | 13 | 13 | 27 |
| F30 | L1 (m) | 1 | 1 | 1 |
| L2 max. (m) | 12 | 17 | 30 |
| L1 + L2 (m) | 13 | 18 | 31 |
| F35 | L1 (m) | 1 | 1 | 1 |
| L2 max. (m) | 9 | 31 | 30 |
| L1 + L2 (m) | 10 | 32 | 31 |
Chaque fais qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L1 + L2) doit être réduite de 1m .
La longueur du conduit concentrique horizontal (L1) ne doit jamais être supérieure à 3 m.
Si (L1) est supérieure à 1m la longueur majorée doit être retranchée de (L2).
8.2.6 Systeme flexible condensation pour raccordement cheminée sous pression (installation de type B23P)
Dans cette configuration, les conditions reglementaires concernant les aérations doivent être respectées.
Cette configuration permet de réutiliser un ancien conduit de fumée ou de ventilation pour l'implantation d'un conduit de chaudière étanche. La longueur du conduit horizontal (L1) est de type concentrique 60/100. La longueur du conduit vertical (L2) est un flexible d'évacuation des fumées 80 mm.
L'air frais est pris dans la pièce où est installé l'appareil par l'intérimédiaire du coude du terminal ventouse horizontal (A).

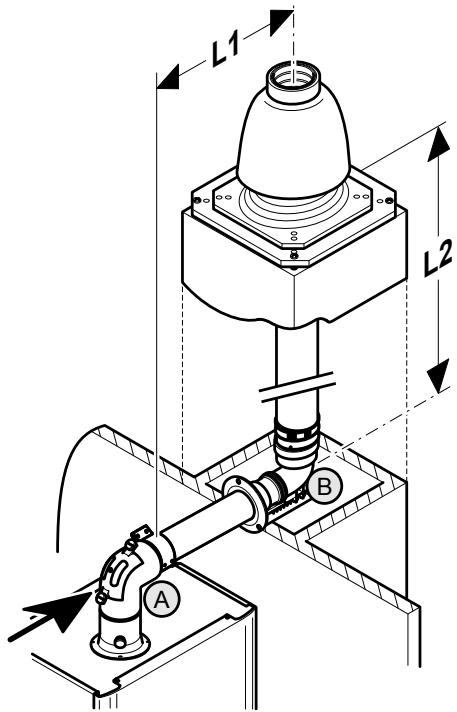

Legendre
L1 Longueur du conduit concentrique horizontal
L2 Longueur du conduit vertical
A Coude du terminal ventouse horizontal
B Coude du conduit flexible
| Type | Longueur L1 min. | Longueur L2 min. | Longueur L1 + L2 max. |
| Ø 60/100 | 0.5 m | - | 18 |
| Ø 80 | - | 1 m |
Chaque fois qu'un coude à 90^ supplémentaire est nécessaire (ou 2 à 45^ ), la longueur (L1 + L2) doit être réduite de 1m .
9 Connexionnéctrique
Une installation incorporete peut provoquer un choc électrique voire déterminer l'appareil.
Le branchement électrique de l'appareil ne doit être effectué que par un professionnelnel qualifié.
L'appareil doit être branché directement à une prise de courant accessible, fixe et commutable.
Le câblage extérieur doit être relié à la terre. La polarité doit être correcte et conforme aux normes en vigueur.
Le fabricant decline toute responsabilité en cas de dommages causés à des tiers par une mise à la terre incorrecte de l'appareil. Cela inclut le non-respect des normes en vigueur.
Des protections supplémentaires peuvent être requises à l'installation afin d'assurer une catégorie de surtension II.
L'installation doit être munie d'une protection en courant.
- Raccordez le cable d'alimentation de l'appareil au réseau 230 V monophasé + terre.
- Respectez le raccordement phase et neutre sur l'appareil.
- N'utilisez pas du cable supérieur à 10 mm de diamètre pour les raccordements électriques.
Selon les normes en vigueur, ce raccordement doit être réalisé par l'intermédiaire d'un interrupteur bipolaire avec une séparation d'au moins 3 mm entre chaque contact.
9.1 Accès au tableau principal

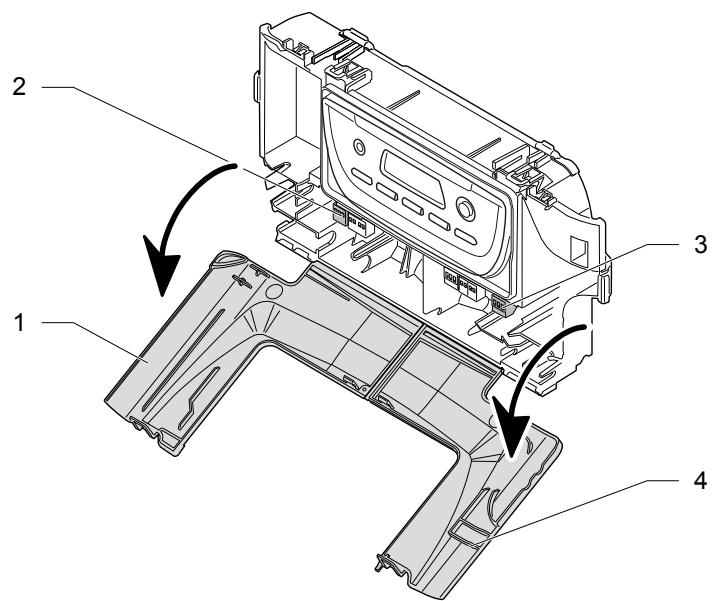

Legende
1 Accès pour raccordement 24 V
2 Borniers de raccordement 24 V
3 Borniers de raccordement 230 V
4 Acces pour raccordement 230 V
9.2 Carte principale

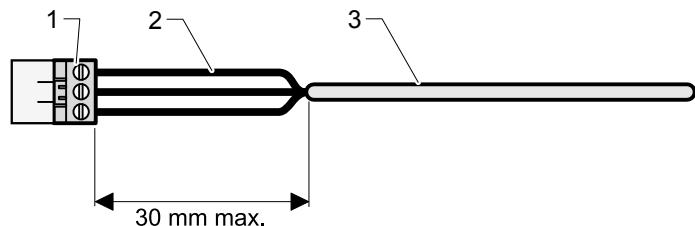

Legende
1 Connecteur
2 Fils électriques
3 Gaine
Lorsque you raccordez des cables électriques sur un connecteur de la carte électronique :
- Conservez une distance de 30 mm maximum entre le connecteur (1) et la gaine dénudée (3).
- Dans le cas contraire, attachez les fils électriques (2) ensemble à l'aide d'un collier plastique.
Fixez les cables dans le serre-cables du boitier electrique.
9.3 Accessoires externes
Legendre
1 Connecteur thermostat d'ambiance 24V
2 Connecteur thermostat d'ambiance Ebus ou recepteur radio Ebus
3 Connecteur sonde de température extérieure
4 Connecteur sécurité de surchauffe pour plancher chauffant
9.4 Schéma électrique
Legende
1 Connecteur sécurité de surchauffe pour plancher chauffant
2 Connecteur accessoires de régulation
3 Connecteur pour capteur de température à raccorder avec un kit solaire optionnel
4 Carte option 24V
5 Interface utilisateur
6 Fusible
7 Connecteur pour option 230 V
8 Pompe
9 Ballon de micro-accumulation
10 Electrode d'allumage et de contrôle de flamme
11 Capteur de température du départ chauffage
12 Capteur de température du retour chauffage
13 Mécanisme gaz
14 Ventilateur
15 Fusible thermique
16 Capteur de température du ballon de micro-accumulation
17 Capteur de début sanitaire
18 Vanne 3 voies
19 Deteur du circuit chauffage
10 Mise en service
10.1 Première mise en fonctionnement
- Appuyez sur le bouton marche/arrêt pourmettre en service l'appareil.
Assurez-vous que les fonctions sanitaire et chauffage de votre apparéil sont désactivées.
10.2 Remplissage de l'installation de chauffage
Assurez-vous que le robinet d'arrivée d'eau froide de l'installation est ouvert.
- Ouvrez les robinets d'arrêt situés sur les raccordements : ils doivent être positionnés dans le sens de l'écoulement.
Legendre
1 Robinet de replissage
2 Pompe
3 Vis de l'arbre de la pompe
4 Bouchon du purgeur de la pompe
- Ouvrez le bouchon du purgeur situé sur la pompe ainsi que les purgeurs automatiques de l'installation.
- Ouvrez le robinet de replissage situé sous l'appareil jusqu'à dire 0.8 bar sur l'indicateur de pression.
Une routine de dégazage se lance automatiquement pendant 5 minutesès que l'appareil atteint 0.5 bar de pression. Pendant ce temps, les fonctions chauffage et eau chaude sanitaire ne peuvent pas être activées.
- Purgez chaque radiateur jusqu'à écoulement normal de l'eau puis reférer les purgeeurs de l'installation.
- Laissez le bouchon du purgeur de la pompe ouvert.
Les deux opérations suivantes permettent de débloquer le moteur de la pompe suite à un stockage prolongé et de purger l'air du circuit de refroidissement de la pompe.
- Retirez la vis de l'arbre de la pompe et introduisez un tournevis plat. Un filet d'eau sans pression doit normalement sorting de la pompe.
- Entrainez l'arbre de la pompe sur quelques tours, puis remettez en place la vis.
10.3 Remplissage du circuit d'eau chaude sanitaire
- Ouvrez les différents robinets d'eau chaude pour replir le circuit sanitaire.
10.4 Remise en pression du système
Legende
1 Bouchon
2 Récupérateur de condensats
-
Amorcez le bouchon (1) du récapucateur de condensats en le replissant avec de l'eau.
Activez les fonctions sanitaire et chauffage de votre apparéil.
-
Faites fonctionner l'appareil au moins 15 minutes en chauffage avec une température de consigne chauffage supérieur ou égale à 50^ (non applicable pour une installation avec plancher chauffant).
- Purgez à nouveau chaque radiateur jusqu'à écoulement normal de l'eau puis reférer les purgeeurs.
- Si vous rencontres des difficultés de dégazage, lancez les programmes de dégazage du circuit chauffage (reportez-vous au chapitre "Réglages techniques de l'appareil et liste des paramètres").
Assurez-vous que l'indicateur de pression affiche une valeur de 0.8 bar; sinon, replisssez a nouveau l'appareil.
10.5 Débits de gaz

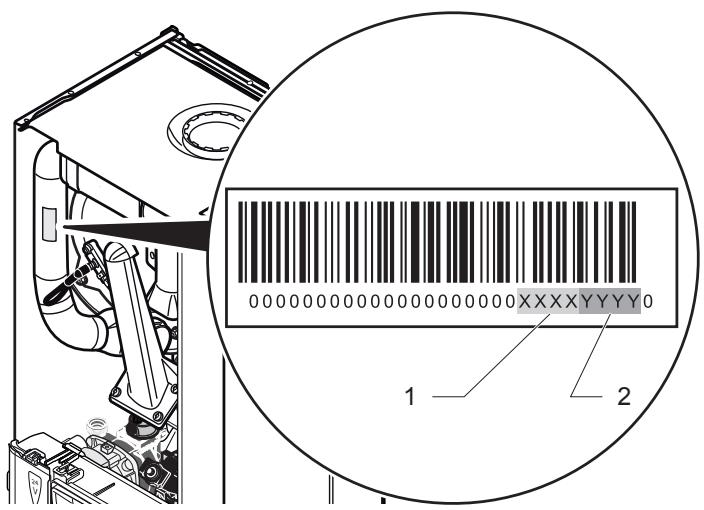

Les débits de gaz dépendent du taux de CO2 et de la vitesse du ventilateur.
- Vérifiez le taux de CO2 dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Mesure du CO2".
Legende
1 XXXX = vitesse min. du ventilateur
2 YYYY = vitesse max. du ventilateur
- Pour connaître les vitesses min. (1) et max. (2) du ventilateur, consultez l'étiquette collée sur le silencieux de l'appareil.
10.5.1 Vérification de la vitesse max. du ventilateur
- Réglez l'appareil sur le mode de test "P.03 : forçage brûleur à P. max". Reportez-vous au chapitre "Modes de test".
- Dès que le mode de forçage du brûleur est activé, appuyez sur la touche (mode) pendant plus de 7 secondes pour basculer dans le mode paramétrage. L'écran affiche "0".
- Pour vérifier la vitesse max. du ventilateur, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.34".
- Si la valeur affichée à l'écran correspond à ± 200 tr/min à la valeur "YYYY" indiquée sur l'étiquette, les débits de gaz sont corrects.
- Si ce n'est pas le cas, contactez le service après-venture.
- Appuyer sur la touche RESET pour quitter le menu de test ou appuyer sur la touche (mode) pendant plus de 3 secondes pour basculer dans le mode test.
10.5.2 Verification de la vitesse min. du ventilateur
- Activez le mode de test "P.01" et réglez la valeur à "0" pour forcer l'appareil à Pmin. Reportez-vous au chapitre "Modes de test".
-
Dès que le mode de forçage du brûleur est activé, appuyez sur la touche (mode) pendant plus de 7 secondes pour basculer dans le mode paramétrage. L'écran affiche "0".
Pour vérifier la vitesse min. du ventilateur, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.34".
-
Si la valeur affichée à l'écran correspond à ± 200 tr/min à la valeur "XXXX" indiquée sur l'étiquette, les débits de gaz sont corrects.
- Si ce n'est pas le cas, contactez le service après-venture.
- Appuyer sur la touche RESET pour quitter le menu de test ou appuyer sur la touche (mode) pendant plus de 3 secondes pour basculer dans le mode test.
10.6 Test du système de chauffage
Assurez-vous que les organes de régulation externes (thermostat d'ambiance, sonde extérieure, ...) envoient une demande de chauffage à l'appareil.
Assurez-vous que toutes les vannes thermostatiques des radiateurs sont ouvertes.
- Activez la fonction chauffage sur le tableau de bord de l'appareil.
- Équilibrez les émetteurs de chaleur si nécessaire.
10.7 Test du système d'eau chaude sanitaire
Ouvrez un robinet d'eau chaude.
- Vérifiez que la température obtenue est conforme au réglage effectué sur l'appareil.
10.8 Finalisation
Assurez-vous que le magnet est placé sur la façade de l'appareil.
11 Réglages spécifiques
11.1 Réglage du circuit de chauffage
Il est nécessaire d'adapter ce débit en fonction du calcul de l'installation. A la livraison, la vis (1) du by-pass intégré est ouverte de 12 tour.
1 Vis du by-pass
- En fonction des besoin, effectuez la rotation de cette vis (par exemple, vissez pour fermer) pour adapter la hauteur manometrique disponible à la perte de charge de l'installation.

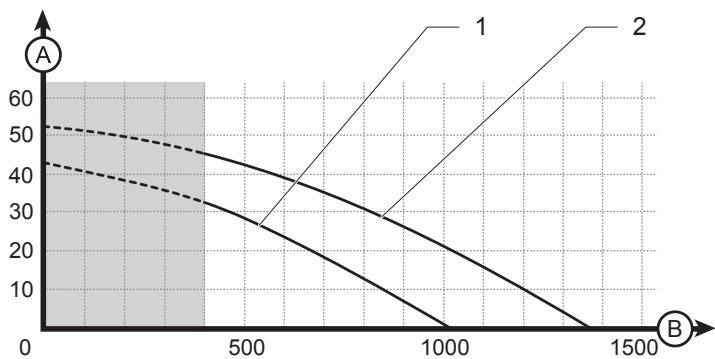

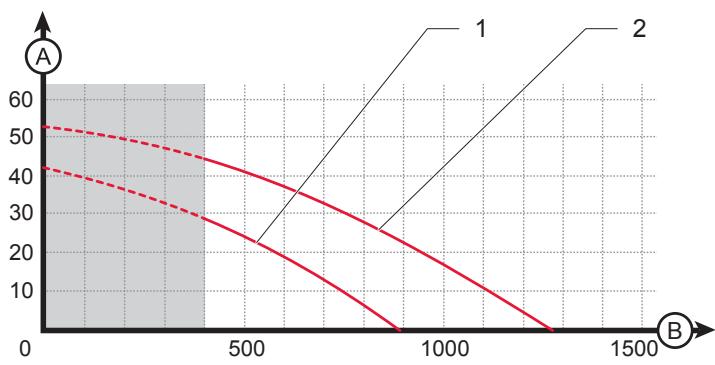

Courbe débit/pression : THEMAPPLUS CONDENS F 25
Legendre
A Pression disponible entre depart et return chauffage (kPa)
B Débit dans le circuit chauffage (l/h)
1 Vitesse min.
2 Vitesse max.

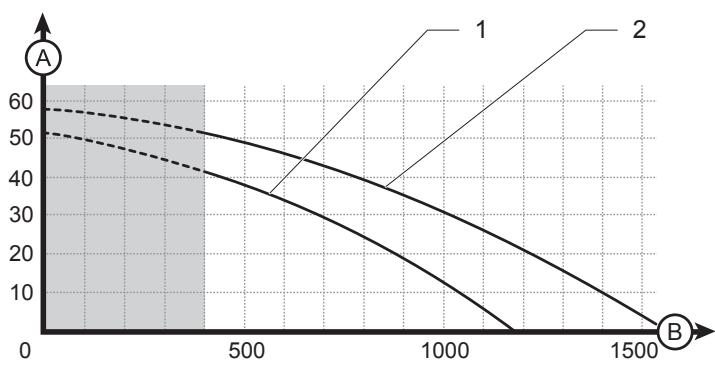

Courbe débit/pression : THEMAPPLUS CONDENS F 30
Legende
A Pression disponible entre depart et retour chauffage (kPa)
B Débit dans le circuit chauffage (l/h)
1 Vitesse min.
2 Vitesse max.
Courbe débit/pression : THEMAPPLUS CONDENS F 35
Legende
A Pression disponible entre depart et return chauffage (kPa)
B Débit dans le circuit chauffage (l/h)
1 Vitesse min.
2 Vitesse max.
11.2 Réglages techniques de l'appareil et liste des paramètres
L'accès aux données techniques de l'appareil permet d'effectuer certains réglages et d'analyser d'eventuels dysfonctionnements.
Nota : la diminution de la puissance en chauffe n'a aucune incidence sur la puissance en eau chaude sanitaire.
11.2.1 Réglages à l'installation
- Appuyez pendant plus de 7 secondes sur la touche (mode) pour acceder au menu de paramétrage. L'écran affiche "0".
- Appuyez 4 fois sur la touche . L'écran affiche "96", c'est le mot de passer installingur.
- Appuyez sur (mode) pour valider. L'écran affiche le paramètre "d.00" et sa valeur "XX".
- Appuyez sur la touche ou du mode pour acceder au paramètre à modifier.
- Appuyez sur la touche ⊕ ou ⊙ du mode [III] pour modifier la valeur du paramètre.
- Répéter les deux phases précédentes pour chaque paramètre qui nécessite d'être modifié.
- Appuyez pendant plus de 3 secondes sur la touche (mode) pour sortir du menu de paramétrage.
| Code | Paramètre | Unité | Description | Réglage usine | Paramètre modifiable |
| d.00 | Puisance maximale chauffage | kW | Choisissez une valeur :F 25 > 5 à 18 kWF 30 > 6 à 25 kWF 35 > 8 à 30 kW | 151520 | oui |
| d.01 | Temps de post balayage en chauffage | min. | Choisissez une valeur comprise entre 2 et 60. | 5 | oui |
| d.02 | Temps de blocage du brûleur en modechauffage (anti-court cycles) | min. | Afin d'éviter une mise en marche et à l'arrêt fréquentésdu brûleur, un blocage électronique de la remise en marche est activépour une durée déterminée après chaque arrêt du brûleur. Le tempsde blocage du brûleur peut être adapté aux conditions d'utilisationde l'installation de chauffage et dépend de la température deconsigne du chauffage :- à 80°C, la durée est fixe (2 minutes)- à 10°C, la durée est régblée : choisissez une valeur comprise entre2 et 60 minutes. | 20 | oui |
| d.04 | Température de l'eau du gallon | °C | Affichage de la température de l'eau du gallon. | - | non |
| d.18 | Fonctionnement de la pompe | - | Mode de fonctionnement :0 = Discontinu avec brûleur1 = Continu avec T.A.2 = Permanent | 1 | oui |
| d.19 | Vitesse de la pompe | - | Mode de fonctionnement :0 = Automatique : vitesse max. lorsque le brûleur est allumé1 = Vitesse min.2 = Automatique : vitesse automatique lorsque le brûleur est allumé3 = Vitesse max. | 2 | oui |
| d.20 | Température de consigne de l'eauchaude sanitaire max. | °C | La température de consigne de l'eau chaude sanitaire max. conseilléeest de 60°C. Choisissez une valeur entre 50°C et 60°C. | 60 | oui |
| Les 2 menus suivants s'affichent si une carte option (non fournie) est installée sur l'appareil. |
| d.27 | Fonction relais 1 | - | Affectation d'une fonction au relais 1 de la carte option :1 = Pompe de recirculation sanitaire2 = Pompe chauffage additionnelle3 = Pompe de chargeallon4 = Clapet fumées / ventilateur cheminée5 = Vanne gaz externe6 = message d'erreur externe | 1 | oui |
| d.28 | Fonction relais 2 | - | Affectation d'une fonction au relais 2 de la carte option :1 = Pompe de recirculation sanitaire2 = Pompe chauffage additionnelle3 = Pompe de chargeallon4 = Clapet fumées / ventilateur hotter5 = Vanne gaz externe6 = message d'erreur externe | 2 | oui |
| Le menu suivant s'affiche si un kit de remplissage automatique du circuit chauffage (non fourni) est installé sur l'appareil. |
| d.31 | Mode de remplissage | - | Mode de fonctionnement :0 = Manuel1 = Semi-automatique2 = Automatique | 0 | oui |
| d.34 | Vitesse du ventilateur | tr/min. | Affichage de la vitesse du ventilateur entre 0 et 99.Multiplieze la valeur affichée par 100. | - | non |
| d.35 | Position de la vanne 3 voies | - | 0 = Position chauffage100 = Position eau chaude sanitaire | - | non |
| d.36 | Débit d'eau chaude sanitaire | I/min. | Affichage du débit d'eau chaude sanitaire. | - | non |
| Le menu suivant s'affiche si un système solaire (non fourni) est raccordé sur l'appareil. |
| d.39 | Température de l'eau du circuit solaire | °C | Affiche la température de l'eau du circuit solaire mesure par lasonde située en冲动 du mitigeur. | - | non |
| d.40 | Température départ chauffage | °C | Affichage de la température départ chauffage. | - | non |
| d.41 | Température retour chauffage | °C | Affichage de la température retour chauffage. | - | non |
| d.43 | Courbe chauffage | K | Reportez-vous à la notice de la sonde extérieur raccordésur l'appareil. | 1.2 | oui |
| d.45 | Pied de courbe chauffage | °C | 20 | oui |
| Le menu suivant s'affiche si une sonde extérieur (non fourni) est installée sur l'appareil. |
| d.47 | Température extérieure | °C | Affiche la température mesurée par la sonde extérieur. | - | non |
| d.62 | Offset nuit | °C | Choix de l'abaisissement de consigne entre le jour (période CONFORT du T.A.) et la nuit (période ECO du T.A.). Choisissez une valeur entre 0 et 31°C. | 0 | oui |
| d.67 | Temps restant avant la fin de l'anti-court cycle en mode chauffage. | min. | Affiche le temps restant avant la fin de l'anti-court cycle. | - | non |
| d.71 | Température de consigne max. du départ chauffage | °C | Sélectionnez une valeur entre 50°C et 80°C. | 75 | oui |
| d.85 | Puisance minimale de l'appareil | kW | Choisissez une valeur : F 25 > 5 à 18 kW F 30 > 6 à 25 kW F 35 > 8 à 30 kW | 5 6 8 | oui |
| d.88 | Filtrage du début sanitaire | - | Cette fonction permet d'éviter le déclenchement intempestif d'une demande sanitière lord d'un puissance d'eau froide 0 = Non > Q sanitizerie > 1,5 l/min 1 = Actif > Q sanitizerie > 1,5 l/min pendant 2 secondes | 0 | oui |
| d.90 | Détection d'un thermostat d'ambiance eBUS | - | 0 = Non détecté 1 = Détecté | - | non |
| d.94 | Remise à zéro de la liste des codes définuts | - | Cette fonction permet de remettre à zéro la liste des codes définuts apparus sur l'appareil. 0 = Non 1 = Remise à zéro des définuts | 0 | oui |
11.2.2 Etat del l'appareil
- Appuyez sur la touche du modependant plus de 3
seconds pour connaître l'etat de fonctionnement en cours de
l'appareil. L'écran affiche l'etat de l'appareil "S.XX".
- Appuyez sur la touche (mode) pendant plus de 3 secondes pour sortir de ce menu.
| Etat | Mode Chauffage |
| S.00 | Pas de demande chauffage |
| S.01 | Pré-balayage ventilateur |
| S.02 | Pré-balayage pompé |
| S.03 | Allumage |
| S.04 | Brûleur allumé |
| S.05 | Post balayage pompé / ventilateur |
| S.06 | Post balayage ventilateur |
| S.07 | Post balayage pompé |
| S.08 | Temporisation anti court-cycles après chauffage |
| Etat | Mode Eau Chaude Sanitaire |
| S.10 | Demande sanitaire |
| S.11 | Pré-balayage ventilateur |
| S.13 | Allumage |
| S.14 | Brûleur allumé |
| S.15 | Post balayage pompé / ventilateur |
| S.16 | Post balayage ventilateur |
| S.17 | Post balayage pompé |
| Etat | Réchauffage sanitaire |
| S.20 | Pré-balayage pompé |
| S.21 | Pré-balayage ventilateur |
| S.23 | Allumage |
| S.24 | Brûleur allumé |
| S.25 | Post balayage pompé / ventilateur |
| S.26 | Post balayage ventilateur |
| S.27 | Post balayage pompé |
| S.28 | La chaudière bloque le réchauffage du gallon après un cycle de réchauffage. |
| Etat | Messages particuliers |
| S.30 | Etat par défaut, pas de demande chauffage, ni sanitaire. Si un T.A. EBUS est raccordé sur la chaudière, vérifie que le shunt estprésent sur les bornes 3 et 4 de la carte principale de la chaudière. |
| S.31 | Mode de fonctionnement "Eau chaude seule" |
| S.32 | Cycle de contrôle: la vitesse du ventilateur en phase de fonctionnement est hors tolérance. |
| S.34 | Mode de fonctionnement "Protection contre le gel" |
| S.39 | Contact plancher chauffant ouvert. |
| S.41 | Pression d'eau trop élevé |
| S.53 | Cycle d'attente : différence de température entre le départ et le retour chauffage trop élevé. Si ΔT > 30, forçage à Pmin. |
| S.54 | Cycle d'attente : manque d'eau dans l'st installation / montée en température entre le départ et le retour chauffage trop élevé. |
| S.96 | Test du capteur de température du retour chauffage. |
| S.98 | Test des capteurs de température départ et retour chauffage ou l'appareil est en défaut. |
| S.99 | Remplissage automatique en cours |
11.2.3 Modes de test
En activant ces différences modes de test, vous pouvez déclencher des fonctions spéciales sur l'appareil.
- Appuyez sur le bouton marche/arrêt pour éteindre l'appareil.
- Tout en maintainant la touche (mode) enforcée pendant plus de 5 secondes, appuyez sur le bouton marche/arrêt. L'écran affiche le premier mode de test "P01" et "Off".
- Appuyez sur la touche ou du mode pour désirer le mode de test que vous souhaitez lancer.
Mode detest "P.01":
- Appuyez sur mode pour afficher le réglage du forçage bruleur. L'écran affiche "P.01" et "0".
- Appuyez sur la touche ou du mode III pour modifier la valeur du réglage de "0" (0%) à "100" (100%).
- Appuyez sur (mode) 1 seconde pour sortir du sous menu ou plus de 7 secondes pour acceder au menu paramétrage.
- Appuyez sur (mode) pour lancer le mode de test. L'écran affiche "P.0X" et "On".
-
Le mode de test sera automatiquement arrêté au bout de 15 minutes
-
Lorsque vous avez terminé, appuyer sur RESET ou faites un ON/OFF sur l'appareil pour quitter le mode de test.
| Code | Paramètre | Description |
| P.01 | Forçage du brûleur à puissance ajustable en chauffage | L'appareil fonctionne à une puissance ajustable de "0" (0% = Pmin.) à "100" (100% = Pmax.) en utilisant les touches ⊕ ou ⊙ du mode ∏ΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠΩΠOmega. |
| P.02 | Forçage du brûleur à puissance allumage chauffage | L'appareil fonctionne à la puissance allumage après un allumage réussi. |
| P.03 | Forçage du brûleur à Pmax. chauffage | L'appareil fonctionne à la puissance max. chauffage après un allumage réussi. |
| P.05 | Remplissage de l'appareil | La vanne 3 voies est en position centrale, la pompe et le brûleur s'arrêtent pour replir l'appareil. |
| P.06 | Dégazage de l'installation | La fonction est activée pour une durée de 5 minutes sur le circuit chauffage. Assurez-vous que le purgeur est ouvert. |
| P.07 | Dégazage de l'appareil | La fonction est activée pour une durée de 5 minutes sur le circuit court. Assurez-vous que le purgeur est ouvert. |
11.3 Mesure du CO2
Legendre
1 Vis de réglage de la puissance max.
2 Prise de mesure
3 Bouchon
- Enlevez tout d'abord la façon étanche.
- Enlevez le bouchon (3) puis raccordez un analyseur de CO2 par la prise de mesure (2).
- Activez le mode de test "P.01" et réglez la valeur à 100 pour forcer l'appareil à Pmax. Reportez-vous au chapitre "Modes de test".
- Attendez environ 5 minutes pour dire une valeur de CO2 stabilisée.
- Si la valeur n'est pas correcte, ajustez progressivement le réglage en tournant la vis (1) pour obtenir la valeur de CO2 indiquée dans le tableau ci-après.
Tout scellage détruit doit être reconstitué.
| Réglage | G25 | G31 | G20 |
| CO2 façade ouverte | 8.8 +/- 0.2 | 10.1 +/- 0.2 | 9 +/- 0.2 |
| CO2 façade fermée | 9 +/- 0.3 | 10.3 +/- 0.3 | 9.2 +/- 0.3 |
11.4 Nouvelle vérification et remise en fonctionnement
- Une fois que l'appareil est installé, vérifiez son fonctionnement.
- Mettez l'appareil en fonctionnement pour vous assurer que les régles sont opérationnels et vérifie que l'appareil fonctionne en toute sécurité.
- Effacez l'histoire des codes définuts apparus sur l'appareil. Pour ce faire, reportez-vous au chapitre "Réglages à l'installation" et utiliseze le code "d.94".
- Vérifiez l'étanchéité de l'appareil (gaz et eau) et éliminez les fuites évientuelles.
- Vérifiez que les fumées sont évacuées correctement.
- Contrôlez l'ensemble des dispositif de commande et de sécurité, leurs réglages et leurs états de fonctionnement.
Au terme de l'installation, l'installateur doit :
- expliquer à l'utilisateur le fonctionnement de l'appareil, des dispositifs de sécurité et, si nécessaire, faire une démonstration et répondre aux questions
- donner à l'utilisateur tous les documents relatifs à l'appareil
- replir les documents, le cas échéant
- informer l'utilisateur sur les précautions à prendre pour ne pas endommager le système, l'appareil et le local.
- rappeler à l'utilisateur de faire effectuer un entretien annuel.
- expliquer à l'utilisateur comment vidanger l'appareil et lui montré les éléments à manipuler.
MAINTENANCE
13 Dépannage
13.1 Diagnostic de pannes
- Avant de proceder à un diagnostic spécifique, procédez aux vérifications suivantes :
- Vérifiez qu'il n'y a pas de coupure du réseau électrique et que l'appareil est correctement branché.
- Vérifiez l'alimentation en gaz de l'appareil.
- Assurez-vous que les robinets d'arrêt soient ouverts.
- Assurez-vous que l'indicateur de pression affiche une valeur de 0.8 bar; sinon, replisssez l'appareil.
- Vérifiez le bon fonctionnement des organes de régulation externes (thermostat d'ambiance, sonde extérieure, ...).
- Si le symbole et le message "rE SET" s'affichent à l'écran, appuyez sur le bouton reset pour redémarrer l'appareil.
13.2 Historique des codes définuts
Ce menu permet d'afficher les 5 derniers codes définuts apparus sur l'appareil.
Pour afficher l'historique des codes définuts, appuyez simultanément sur les touches et du mode iii pendant plus de 7 secondes. L'écran affiche le premier défaut "01 XX".
Pour afficher les autres defauts apparus sur l'appareil, appuyez sur la touche ou du mode.
- Appuyez sur la touche (mode) pendant plus de 3 secondes pour sortir de ce menu.
| Historique | Code défaut | Description |
| 01 | XX | Reportez-vous au chapitre "Codes définuts". |
| 02 | XX | Reportez-vous au chapitre "Codes définuts". |
| 03 | XX | Reportez-vous au chapitre "Codes définuts". |
| 04 | XX | Reportez-vous au chapitre "Codes définuts". |
| 05 | XX | Reportez-vous au chapitre "Codes définuts". |
| 06 | XX | Reportez-vous au chapitre "Codes définuts". |
| 07 | XX | Reportez-vous au chapitre "Codes définuts". |
| 08 | XX | Reportez-vous au chapitre "Codes définuts". |
| 09 | XX | Reportez-vous au chapitre "Codes définuts". |
| 10 | XX | Reportez-vous au chapitre "Codes définuts". |
- Pour effacer l'histoire des codes définuts apparus sur l'appareil, reportez-vous au chapitre "Réglages à l'installation" et utilisez le code "d.94".
13.3 Codes defaults
Les pannes décrites dans ce chapitre doivent être traitées par un professionnel qualifié et, si nécessaire, par le service après-venture.
| Description | Code défaut | Cause | Solution |
| Manque d'eau dans l'installation (<0.3 bar) | F22 | Robinet d'acciviée d'eau ferméPompe déconnectéeFuite dans l'installation | • Remplissez l'installation.Purgez l'installation.• Vérifiez les connexions de la pompe.• Vérifiez les connexions des capteursdépart et retourchauffage.• Vérifiez qu'il n'y a pas de fuite. |
| Absence d'eau dans l'installation :pas d'élévation de température mais le brûleur est allumé | F83 |
| Défaut d'allumage | F28 | Pas d'acciviée de gaz / Débit gaz insuffisantMauvais réglage du mécanisme gazElectrode d'allumage et de contrôle de flamme défectueusesAllumeur défectueux | • Vérifiez le circuit d'acciviée gaz (robinet gaz ouvert).• Vérifiez le réglage du mécanisme gaz.• Vérifiez les connexions de l'allumeur.• Vérifiez l'état de l'électrode (corrosion). |
| Perte de flamme en fonctionnement | F29 |
| Fluctuation du signal de la flamme | F68 |
| Défaut d'extraction ou de l'aspiration de l'air | F32 | Vitesse du ventilateur incorrecte | • Vérifiez l'acciviée d'air et l'évacuation des fumées.• Vérifiez les connexions électriques du ventilateur. |
| Défaut de surchauffe | F20 | Sécurité de surchauffe activée (97°C) | • Vérifiez le fonctionnement de la pompe.• Vérifiez que les robinets d'arrêtdépart et retourchauffage sont ouverts. |
| - | Mauvais dégazage |
| Défaut du capteur de températuredépart chauffage | F00 | Capteur déconnecté | • Vérifiez les connexions du capteur.• Vérifiez les cables du capteur.• Vérifiez le capteur. |
| F10 | Court-circuit du capteur |
| Défaut du capteur de températuredu gallon | F13 | Court-circuit du capteur de température du gallon |
| F79 | Défaut capteur de température du gallon |
| Défaut du capteur de pression circuit chauffage | F73 | Capteur de pression en court-circuit ou déconnecté | • Vérifiez les connexions du capteur.• Vérifiez le capteur. |
| F74 | Capteur de pression en défaut |
| Défaut capteur de températureretour chauffage | F01 | Capteur de température retour chauffagedéconnecté | • Vérifiez les connexions du capteur.• Vérifiez les cables du capteur.• Vérifiez le capteur. |
| F11 | Court-circuit du capteur de température retourchauffage |
| Défaut de tension EBUS | F49 | Défaut sur la ligne EBUSCourt circuit sur le connecteur EBUS | • Vérifiez la charge sur la ligne EBUS. |
| Défaut de la carte principale | F61 | Défaut de commande de la vanne gaz | • Vérifiez l'ensemble des connexions de la carteprincipalie. |
| F62 | Défaut de fermeture de la vanne gaz |
| F63 | Défaut de mémoire de la carte principale |
| F64 | Fluctuation rapide du capteur départ ou retourchauffage | • Vérifiez la carte électronique.• Vérifiez le code produit.• Faibles un reset de l'appareil. |
| F65 | Température de la carte principale trop elevée |
| F67 | Défaut du signal de flamme sur la carte principale |
| Défaut du moteur du mécanisme gaz | - | Court-circuit du moteur mécanisme gaz | • Vérifiez les connexions du mécanisme gaz.• Vérifiez le fonctionnement du mécanisme gaz.• Vérifiez le fonctionnement de la pompè à condensats (en option) |
| F26 | Câbles déconnectés ou défectueux |
| F77 | Mécanisme gaz défectueuxPompe à condensats défectueuse (en option) |
| Défaut de détention de flamme | F27 | Détection de flamme anormale | • Vérifiez l'électrode de détention de flamme.• Vérifiez la carte principale.• Vérifiez l'allumeur. |
| - | Mécanisme gaz défectueux |
| Défaut de l'interface utilisateur | - | Carte interfac défectueuse | • Remplacez la carte interfac. |
| Défaut du capteur de températuredépart chauffage | F71 | Capteur de température départ chauffage déclipsé ou défectueux (pas de variation de température) | • Vérifiez les connexions du capteur.• Assurez-vous que le capteur est clipse sur la tubulure. |
| Interface utilisateur incompatible avec la carte principale | F70 | Mauvais code produit | • Vérifiez que le code produit affiché à l'écran correspond au code produit de la plaque signalétiqué (en cas de défaut, le code produit ne s'affiche pas, reportez-vous au menu.d.93 réservé aux SAV).• Vérifiez la référence de la carte. |
| Défaut de circulation d'eau | F24 | Mauvais fonctionnement de la pompe (montée entempérature trop rapiède) | • Vérifiez que les robinets d'arrêtdépart et retourchauffage sont ouverts. |
| Écart de température maximum atteint entre départ et returnCHAUFFAGE | F23 | Problème de circulation d'eau | • Vérifiez la connexion des capteurs liépart et returnchauffage. • Vérifiez la vitesse de la pompe. |
| Écart de température permanent entre les capteurs liépart et returnCHAUFFAGE | F72 | Incohérence entre les températures liépart et returnchauffage (écart permanent) | • Vérifiez les connexions des capteurs deltempérature. • Remplacez les capteurs défectueux. |
| F84 | Capteurs de température liépart et returnchauffage inversés ou déconnectésCapteurs de température défectueux |
| Défaut du fusible thermique | F76 | Fusible thermique déconnectéFusible thermique défectueux | • Vérifiez les connexions du fusible. • Remplacez le corps de chauffe. |
| Défaut des capteurs liépart et returnCHAUFFAGE | F85 | Capteurs de température liépart et returnchauffage connectés sur la même tubule | • Vérifiez les connexions des capteurs deltempérature. |
| Défaut contact plancher chauffant | F86 | Contact plancher chauffant ouvertCapteur déconnecté ou défectueux | • Vérifiez les connexions du capteur. • Vérifiez que le capteur est connecté sur la carteprincipale et que le shunt est reliré. |
14 Changement de gaz
Tout scellage détruit doit être reconstitué.
Pour un fonctionnement avec un gaz autre que celui prévu en usine, il faut effectuer certains régles au niveau du mécanisme gaz.
14.1 Réglages
Legende
1 Vis de réglage de la puissance max.
2 Prise de mesure
3 Bouchon
- Enlevez tout d'abord la façade étanche.
- Enlevez le bouchon (3) puis raccordez un analyseur de CO2 par la prise de mesure (2).
14.1.1 Réglage du mécanisme gaz
- Appuyez sur le bouton marche/arrêt pourmettre hors service l'appareil.
- Tournez la vis en respectant le sens et le nombre de tours indiqués dans le tableau ci-après.
| Réglage changement de gaz | Modèle | G20 > G25 | G20 > G31 | G31 > G20 |
| F25 | 1.5 tour | | 2 tours |
| F30 | 1.5 tour | | 3 tours |
| F35 | 1.5 tour | | 2.5 tours |
| F25 | | 2 tours | |
| F30 | | 3 tours | |
| F35 | | 2.5 tours | |
14.1.2 Réglage de la puissance maximale
- Réglez l'appareil sur le mode de test "P.03 : forçage brûleur à P. max." . Reportez-vous au chapitre "Modes de test".
- Attendez environ 5 minutes pour dire une valeur de CO2 stabilisée.
- Comparez la valeur mesurée avec les valeurs indiquée dans le tableau ci-après.
| Réglage changement de gaz | G20 > G25 | G20 > G31 | G31 > G20 |
| CO2 façade ouverte | 8.8 ± 0.2 % | 10.1 ± 0.2 % | 9 ± 0.2 % |
| CO2 façade fermée | 9 ± 0.3 % | 10.3 ± 0.3 % | 9.2 ± 0.3 % |
- Vérifiez le taux de CO dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Données techniques" (il doit être inférieur à 500 ppm).
14.1.3 Remise en service
- Remettez en place le bouchon du coude de ventouse.
- Remontez la façade étanché de l'appareil.
Nota : après remontage de la façon étanche, la valeur de CO2 change et doit correspondre à cette indiquée dans le tableau ci-dessus.
Legende
1 Emplacement etiquette changement de gaz
2 Plaque signalétique
- Collez l'étiquette de changement de gaz fournie avec l'appareil sur l'emplacement (1) du couvercle du boîtier électrique.
- En fonction des étiquettes de changement de gaz, cochez sur l'étiquette le type de gaz raccordé.
14.2 Redémarrage et nouvelle vérification avant mise en fonctionnement
- Avant demettre l'appareil en fonctionnement, suivez les consignes du chapitre Reglage spécifique.
15 Vidange
15.1 Circuit de chauffage
Legende
1 Robinet de vidange chauffage
- Ouvrez le robinet de vidange (1) situé en dessous de la chaudière.
- Faites une prise d'air en ouvrant, par exemple, un purgeur de l'installation.
- Pour vidanger uniquement l'eau du circuit chauffage présente dans l'appareil, fermez tout d'abord les robinets d'arrêt depuis et retour chauffage.
15.2 Circuit d'eau chaude sanitaire
- Fermez le robinet d'arrivée d'eau de l'installation.
- Faites une prise d'air en ouvrant un robinet d'eau chaude.
16 Maintenance
- Reportez-vous au chapitre "Consignes de sécurité" pour consulter la liste des opérations à effectuer avant de procéder à la maintenance de l'appareil.
- Une fois les opérations de maintenance terminées, reportez-vous au chapitre "Mise en service" pour redémarrer l'appareil.
16.1 Maintenance annuelle
16.1.1 Vérification des composants
- Vérifiez que le capteur de début fonctionne correctement.
- Vérifiez que le mécanisme gaz module correctement.
- Vérifiez que les capteurs de température fonctionnent correctement.
- Vérifiez la qualité de l'ionisation.
- Vérifiez que le fusible thermique assure la protection de l'appareil contre les surchauffes.
- Vérifiez que le détecteur de pression fonctionne correctement.
- Vérifiez la pression du vase d'expansion.
16.1.2 Autres vérifications
- Vérifiez le taux de CO2 dans les produits de combustion et comparez-le avec les valeurs indiquées au chapitre "Mesure du CO2".
- Vérifiez qu'il n'y a pas de fuites au niveau des joints, des soupapes de sécurité et du disconnecteur.
- Verifiez qu'il n'y a pas de fuites de gaz.
- Vérifiez l'etat du joint du conduit d'évacuation des produits de combustion.
- Vérifiez le raccordement à la terre de l'appareil.
16.1.3 Nettoyage des composants
- Nettoyez les composants suivants :
- Le filtré eau froide
- Le filtré chauffage
- Le récapacitéur de condensats
- Le corps de chauffe
Le brûleur
Leventilaturer
16.1.4 Protection anti-corrosion et anti-boues
Pour éviter tout phénomènes de corrosion, il est commandé d'ajouter un inhibiteur de corrosion dans l'eau du circuit chauffage. Cet inhibiteur aura pour résultat d'arrêter les réactions électriques entre les différents métaux de l'installation. Il évitera aussi par voie de conséquence la formation de gaz qui pourrait se produit lors des réactions chimiques.
Le traitement d'eau est particulièrement important sur les planchers chauffants car la basse température est favorable à la prolifération bacteriienne. Il peut en résultat des boues qui peuvent boucher tout ou partie des circuits.
Le dosage de ces produits nécessite de connaître le volume d'eau dans l'installation. Il est recommendé de noter ce volume pour de futurs besoin.
Les inhibiteurs doivent être compatibles avec les matérielux utilisés dans l'installation.
16.2 Demontage de la façade avant
Legendre
1 Façade avant
2 Vis de fixation de la façon avant
- Retirez la façon avant de l'appareil en respectant l'ordre des opérations (A) à (C).
16.3 Démontage du silencieux

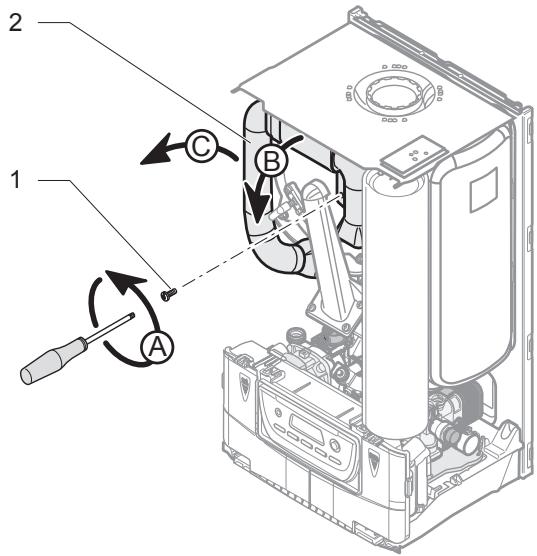

Legende
1 Vis de fixation du silencieux
2 Silencieux
- Retirez la vis de fixation du silencieux (1).
Enlevez le silencieux (2).
- Nettoyez l'intérieur du silencieux avec un chiffon sec si nécessaire enPNANT SOIN DE ne pas abimer la mousse interieure.
- Procedez dans l'ordre inverse des opérations pour remonter le silencieux.
16.4 Vase d'expansion

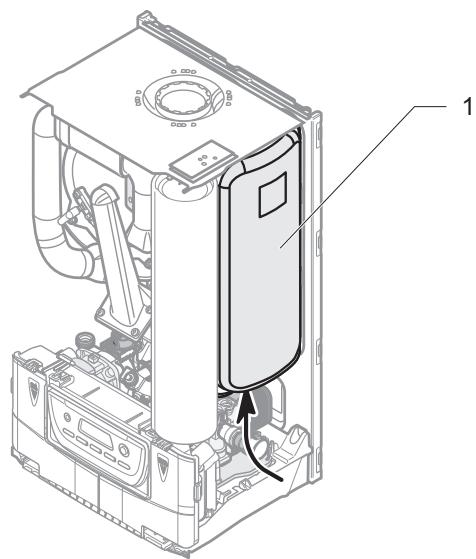

Legende
1 Vase d'expansion
- Contrôlez la pression d'alimentation du vase d'expansion (voir chapitre "Données techniques") par la prise de pression située au-dessous du vase d'expansion et adaptez-la si nécessaire.
- Àprous le montage d'un vase d'expansion neuf, replisssez et purgeze l'appareil, ou l'installation si nécessaire.
16.5 Bloc hydraulique

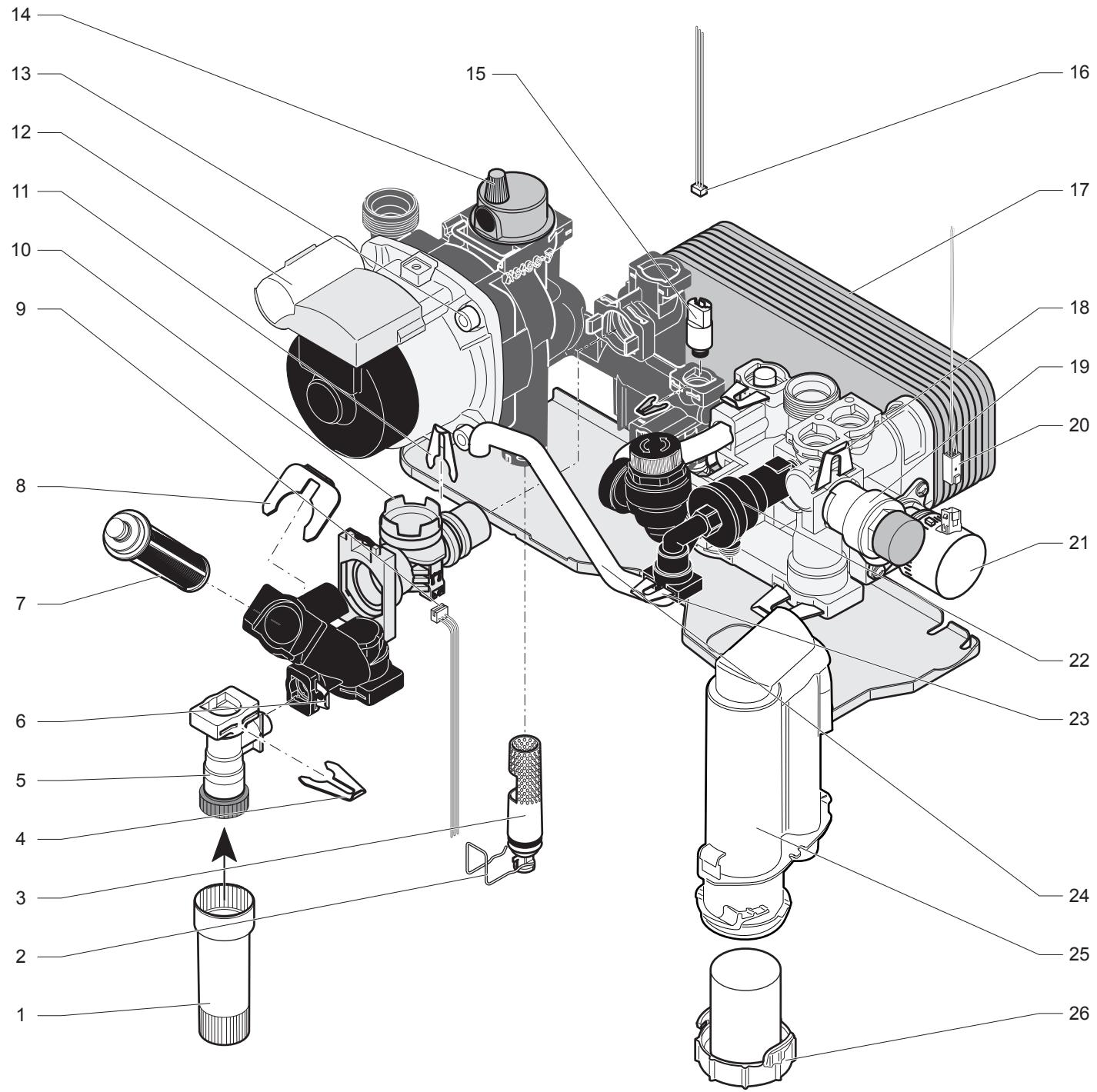

Legendre
1 Rallongedu robinet de remplissage
2 Clip de fixation du filtré chauffage
3 Filtre chauffage
4 Clip de fixation de la tubulure sanitaire
5 Robinet de remplissage
6 Clip de fixation du robinet de replissage
7 Filtre eau froide
8 Clip de fixation du filtré eau froide
9 Connecteur du capteur de débit
10 Capteur de débit
11 Clip de fixation du capteur de débit
12 Pompe
13 Vis de fixation de la pompe
14 Bouchon du purgeur
15 Detecteur de pression circuit chauffage
16 Connecteur du détecteur de pression circuitCHAFFAGE
17 Echangeur sanitaire
18 Clip de fixation de la soupape de sécurité sanitaire
19 Soupape de sécurité sanitaire
20 Connecteur de la vanne 3 voies
21 Vanne 3 voies
22 Disconnecteur
23 Clip de fixation de la tubulure sanitaire
24 Tubulure sanitaire
25 Récupérateur de condensats
26 Bouchon du récapacitéur de condensats
16.5.1 Filtre eau froide
- Fermez l'alimentation générale en eau floide.
- Dégagez le clip de fixation du filtré au froide (8).
- Enlevez le filtré eau froide (7) et nettoyez-le.
16.5.2 Filtre chauffage
Le filtré chauffage améliore le dégazage du circuit chauffage.
- Fermez les robinets d'arrêt depuis et return chauffage, puis vidangez la chaudière.
- Dégagez le clip de fixation du contrôle (2) placé sous la pompe.
- Enlevez le filtrte chauffage (3).
- Nettoyez puis remettez-le en place en positionnant correctement l'ergot.
16.5.3 Récupérateur de condensats
Attention : les condensats sont très acides, utilisez des gants de protection.
- Positionnez un récipient sous le récapucateur de condensats (25).
- Enlevez le bouchon du récapucateur (26).
- Nettoyez les flexibles et enlevez les débris évientuèlement présents.
- Remontez l'ensemble en prénant soin de bien positionner le joint d'étanchéité.
Vérifiez que les condensats s'évacuent correctement par le flexible. Si ce n'est pas le cas, amorceze le siphon en déversant 14 de litre d'eau par l'orifice d'évacuation des produits de combustion.

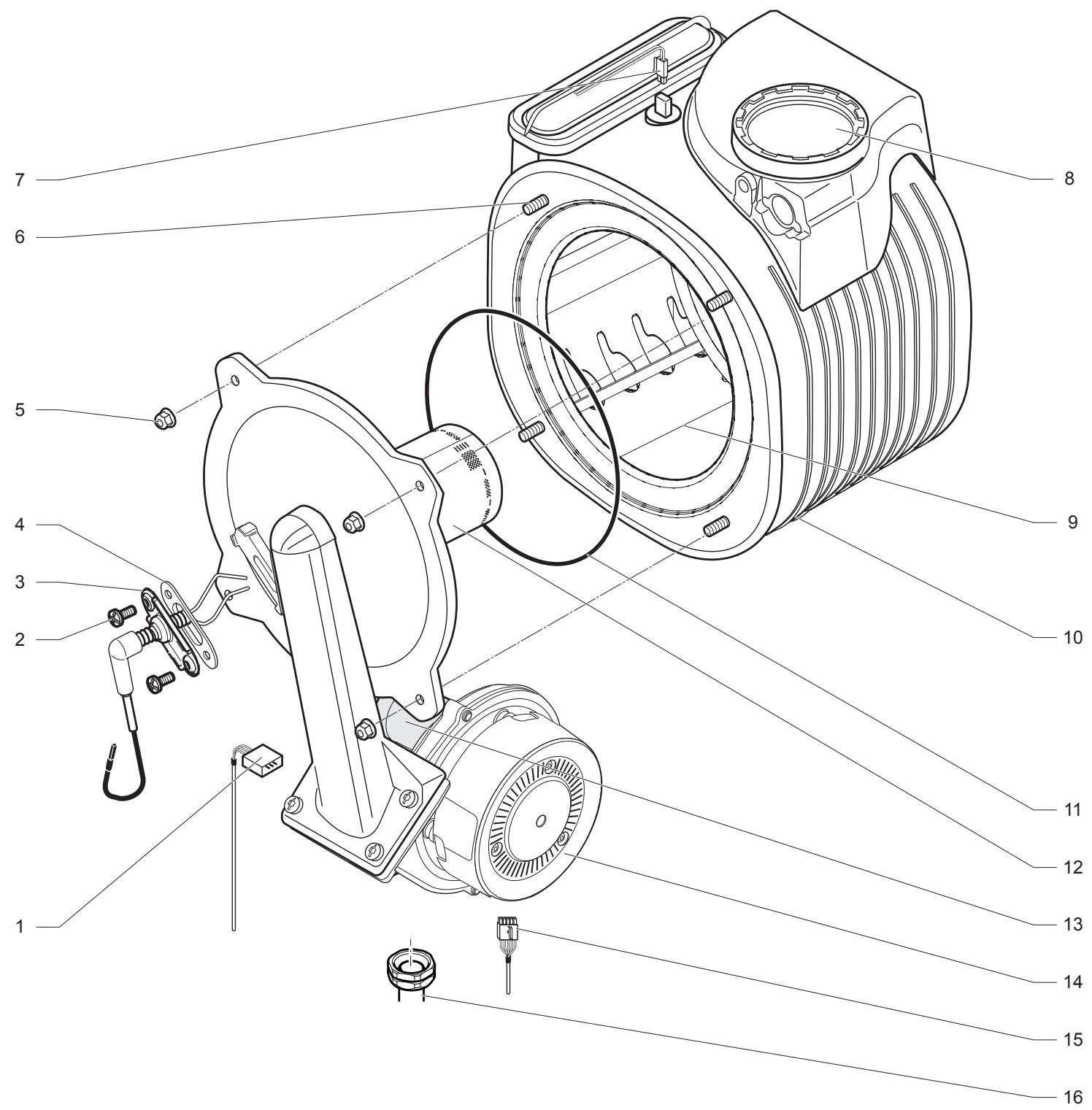

16.6 Bloc de combustion
Legende
1 Connecteur du mécanisme gaz
2 Vis de fixation de l'électrode d'allumage et de contrôle de flamme
3 Electrode d'allumage et de contrôle de flamme
4 Joint de l'électrode d'allumage et de contrôle de flamme
5 Ecrou de fixation de l'ensemble brûleur
6 Vis de fixation de l'ensemble brûleur
7 Connecteur du fusible thermique
8 Extration fumée
9 Serpentin
10 Corps de chauffe
11 Joint du brûleur
12 Brûleur
13 Mécanisme gaz
14 Ventilateur
15 Connecteur du ventilateur
16 Tubulure gaz
16.6.1 Démontage de l'ensemble brûleur
- Démontez le silencieux (reportez-vous au chapitre "Démontage du silencieux").
- Déconnectez le connecteur de l'électrode d'allumage et de contrôle de flamme (3) à partir de l'allumeur.
- Enlevez la tubulure gaz (16).
- Retirez les connecteurs du mécanisme gaz (1) et du ventilateur (15).
- Desserrez les 4 écrous (5).
- Retirez l'ensemble brûleur du corps de chauffe (10).
Les vis (6) soudées sur le corps de chauffe ne doivent pas'être endommagées. Dans le cas contraire, remplacez le corps de chauffe.
L'iso1ation de la porte du bruleur sur l'ensemble bruleur ne doit pas etre endommagée.Dans le cas contraire, remplacez-la.
16.6.2 Nettoyage du corps de chauffe
- Nettoyez le serpentin (9) du corps de chauffe (10) avec de l'eau.
16.6.3 Contrôle du brûleur
Le brûleur (12) ne nécessite aucun entretien et n'a pas besoin d'être nettoyé.
- Vérifiez que sa surface n'est pas endommagée. Remplacez le brûleur si nécessaire.
- Àprous le contrôle ou le remplacement du brûleur, montez l'ensemble brûleur comme décrit au chapitre suivant.
16.6.4 Montage de l'ensemble brûleur
Attention: A chaque démontage du brûleur, il est obligatoire de remplancer le joint (11) et au minimum tous les 5 ans..
- Placez l'ensemble brûleur sur le corps de chauffe (10).
- Serrez progressivement les 4 écrous (5) dans un ordre croisé.
- Remontez les silencieux.
- Raccordez la tubulure gaz (16) avec un joint neuf sur l'ensemble brûleur.
- Branchez le connecteur de l'électrode d'allumage et de contrôle de flamme (3) sur l'allumeur.
- Branchez le connecteur du mécanisme gaz (1) et du ventilateur (15).
Ouvrez l'arrivee de gaz de l'appareil.
- Verifiez l'étanchéité sur le raccord de gaz.
16.7 Remplacement du cable d'alimentation
Le cable d'alimentation de l'appareil doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
- Si le cable d'alimentation est endommagé, remplacez-le en suivant les recommendations du chapitre "électrique".
17 Pièces de rechange
Afin de garantir la sécurité du fonctionnement de l'appareil ainsi que sa longévité, utilisez des pieces d'origine agréées par le fabricant.
Cet apparéil porte le marquage CE de conformité. Utilisez uniquement des pieces détachées d'origine, neuves et agréées par le fabricant.
Assurez-vous que les pieces détachées sont correctement installées et positionnées dans le bon sens. ÀpRES toute installation de piece et tout entretien, contrôle l'appareil et vérifie qu'il fonctionne correctement.
DONNÉES TECHNIQUES
18 Données techniques
Chaudière type C13, C33, C43, C43P, C93, B23P
| Description | Unité | F 25 | F 30 | F35 |
| Catégorie gaz | | II2Esi3P | II2Esi3P | II2Esi3P |
| Chauffage | |
| Puisance utile min. à 80°C/60°C (P min.) | kW | 4.9 | 5.9 | 8.5 |
| Puisance utile max. à 80°C/60°C (P max.) | kW | 18.1 | 24.5 | 30 |
| Puisance utile min. à 50°C/30°C (P min.) | kW | 5.4 | 6.6 | 9.3 |
| Puisance utile max. à 50°C/30°C (P max.) | kW | 19.6 | 26.7 | 32.8 |
| Rendement sur P.C.I. à 80°C/60°C | % | 97.7 | 97.7 | 98.3 |
| Rendement sur P.C.I. à 50°C/30°C | % | 106.2 | 106.8 | 107.1 |
| Rendement à charge partielle (30%) sur P.C.I. à 40°C/30°C | % | 108.4 | 109.2 | 109.2 |
| Niveau de rendement selon la Directive Européenne 92/42 | - | Condensation |
| Débit calorifique minimal (Q min.) | kW | 5.1 | 6.1 | 8.7 |
| Débit calorifique maximal (Q max.) | kW | 18.5 | 25 | 30.6 |
| Débit minimum de chauffage | l/h | 400 | 400 | 400 |
| Température liépartchauffage min. | °C | 10 | 10 | 10 |
| Température liépartchauffage max. | °C | 80 | 80 | 80 |
| Vase d'expansion, capacité | l | 8 | 8 | 8 |
| Pression de prégonflage du vase d'expansion | bar | 0.75 | 0.75 | 0.75 |
| Capacité maxi. de l'installation à 75°C | l | 160 | 160 | 160 |
| Soupape de sécurité, pression maximale de service (PMS) | bar | 3 | 3 | 3 |
| Sanitaire | |
| Puisance utile min. (P min.) | kW | 5.1 | 6.1 | 8.7 |
| Puisance utile max. (P max.) | kW | 25.5 | 30.6 | 35.7 |
| Débit calorifique min. (Q min.) | kW | 5.1 | 6.1 | 8.7 |
| Débit calorifique max. (Q max.) | kW | 25.5 | 30.6 | 35.7 |
| Température eau chaude min. | °C | 38 | 38 | 38 |
| Température eau chaude max. | °C | 60 | 60 | 60 |
| Débit spécifique (D) selon EN 13203 | l/min | 12.2 | 14.6 | 17 |
| Débit spécifique selon EN 625 | l/min | - | - | - |
| Confort sanitaire selon EN 13203 | - | *** | *** | *** |
| Débit seuil de fonctionnement | l/min | 1.9 | 1.9 | 1.9 |
| Capacité micro-accumulation | l | 3 | 3 | 3 |
| Limiterdure débit eau froide | l/min | 8 | 10 | 10 |
| Soupape de sécurité, pression maximale de service (PMW) | bar | 10 | 10 | 10 |
| Pression d'alimentation min. | bar | 0.3 | 0.3 | 0.3 |
| Pression d'alimentation conseillée (*) | bar | 2 | 2 | 2 |
| Pression d'alimentation max. (*) | bar | 10 | 10 | 10 |
| (*) Réglage conseillé pour le remplissage de l'installation compte tenu de la perte de charge du disconnecteur. | |
| (**) Pour une pression d'alimentation supérieure à 3 bar, il est conseillé d'inverter un réducteur de pression. | |
FR
| Description | Unité | F 25 | F 30 | F35 |
| Combustion | |
| Débit d'air neuf (1013 mbar - 0°C) | m3/h | 22.1 | 29.8 | 36.5 |
| Débit d'évacuation des gaz brûlés à Pmin. | g/s | 2.3 | 2.8 | 4 |
| Débit d'évacuation des gaz brûlés à Pmax. | g/s | 8.3 | 11.3 | 13.8 |
| Débit d'évacuation des gaz brûlés en mode eau chaude sanitaire | g/s | 11.5 | 13.8 | 16 |
| Température fumées à P min. 80°C/60°C | °C | 66.8 | 59.6 | 72 |
| Température fumées à P min. 50°C/30°C | °C | 47.1 | 39.3 | 47.4 |
| Température fumées à P max. 80°C/60°C | °C | 65.7 | 63.4 | 72 |
| Température fumées à P max. 50°C/30°C | °C | 48.8 | 44 | 55.8 |
| Température des fumées en surchauffe | °C | 105 | 95 | 104 |
| Température des fumées en mode eau chaude sanitaire | °C | 70.7 | 68 | 75 |
| Valeurs des produits de la combustion (mesurée au débit calorifique nominal et avec le gaz de référence G20, en chauffage): | |
| CO | ppm | 98.3 | 103.6 | 80 |
| mg/kWh | 105 | 110.6 | 85.3 |
| CO2 | % | 9.2 | 9.2 | 9.2 |
| NOx pondéré | ppm | 22.6 | 21.9 | 18.4 |
| mg/kWh | 39.9 | 38.6 | 32.6 |
| Electrique | |
| Tension d'alimentation | V/Hz | 230V | 230V | 230V |
| 50Hz | 50Hz | 50Hz |
| Puisance maximale absorbée | W | 181 | 181 | 181 |
| Intensité | A | 0.79 | 0.79 | 0.79 |
| Fusible | | T 2A/250V | T 2A/250V | T 2A/250V |
| Protection électriche | | IPX4D | IPX4D | IPX4D |
| Classe électriche | | I | I | I |
|
| Description | Unité | F 25 | F 30 | F35 |
| Dimensions : | | | | |
| Hauteur | mm | 740 | 740 | 740 |
| Largeur | mm | 418 | 418 | 418 |
| Profondeur | mm | 344 | 344 | 344 |
| Poids net | kg | 38.4 | 39 | 39.6 |
| Numéro CE | | 1312 | 1312 | 1312 |
| BU 5334 | BU 5335 | BV 5336 |
|
| Description | Unité | F 25 | F 30 | F35 |
| Gaz naturel G 20 (*) | |
| Débit gaz à puissance maximale sanitaire | m3/h | 2.70 | 3.24 | 3.77 |
| Débit gaz à puissance maximale chauffage | m3/h | 1.96 | 2.65 | 3.24 |
| Débit gaz à puissance minimale | m3/h | 0.54 | 0.65 | 0.92 |
| Pression d'alimentation en gaz | mbar | 20 | 20 | 20 |
| Gaz naturel G 25 (*) | |
| Débit gaz à puissance maximale sanitaire | m3/h | 3.14 | 3.77 | 4.39 |
| Débit gaz à puissance maximale chauffage | m3/h | 2.28 | 3.08 | 3.76 |
| Débit gaz à puissance minimale | m3/h | 0.63 | 0.75 | 1.07 |
| Pression d'alimentation en gaz | mbar | 25 | 25 | 25 |
| Gaz liquide G 31 (*) | |
| Débit gaz à puissance maximale sanitaire | kg/h | 1.98 | 2.38 | 2.77 |
| Débit gaz à puissance maximale chauffage | kg/h | 1.44 | 1.94 | 2.37 |
| Débit gaz à puissance minimale | kg/h | 0.40 | 0.47 | 0.67 |
| Pression d'alimentation en gaz | mbar | 37 | 37 | 37 |
VAILLANT GROUP FRANCE SA
«Le Technipole» - 8, avenue Pablo Picasso 94132 Fontenay-sous-Bois cedex – France
Telephone:0149741111
