Type de produit	Parafoudre monophasé 230 V~ avec protection intégrée
Applications	Résidentiel et petit tertiaire
Protection contre	Surtensions dues à la foudre
Courant maxi de décharge	12 000 A
Courant maxi de court-circuit	4 500 A
Résistance aux chocs	Plus de 15 chocs de 10 000 A
Cassette débrochable	Réf. 927 74 avec voyants de fonctionnement et de fin de vie
Tension nominale	230 V~
Tension maxi permanente	Uc (L-N) = 275 V, Uc (N-PE) = 255 V
Raccordement	Direct en aval d'un disjoncteur d'abonné type S
Régimes de neutre compatibles	TT et TNS
Normes	NF C 15-100, NF EN 61643-11
Voyant vert allumé	Fonctionnement normal
Voyant rouge allumé	Cassette à remplacer
Cassette de remplacement	Réf. 927 74
Installation	Doit être installé par un électricien qualifié
Sécurité	Ne pas ouvrir, démonter ou modifier l'appareil
Précautions	Ne pas installer dans des locaux à risque d'incendie ou d'explosion
Protection contre les surcharges	Intégrée
Garantie	Toute ouverture non autorisée annule la garantie

FOIRE AUX QUESTIONS - Parafoudre 230 V LEGRAND

Où installer le parafoudre Legrand 230 V ?

Installez-le en aval du disjoncteur d'abonné type S, de préférence par un électricien qualifié. Convient aux régimes de neutre TT et TNS.

Que signifie le voyant vert allumé ?

Le voyant vert indique un fonctionnement normal du parafoudre.

Que faire si le voyant rouge s'allume ?

Le voyant rouge signifie que la cassette doit être remplacée. Utilisez la cassette de remplacement réf. 927 74.

Ce parafoudre protège-t-il contre la foudre directe ?

Non, ce produit n'est pas conçu pour protéger contre les chocs directs de foudre (ex. bâtiments avec paratonnerres). Cela pourrait entraîner une fin de vie immédiate.

Quels sont les courants maximaux supportés ?

Courant maxi de décharge : 12 000 A. Courant maxi de court-circuit : 4 500 A. Il peut supporter plus de 15 chocs de 10 000 A.

Puis-je installer ce parafoudre moi-même ?

Il est fortement recommandé de faire appel à un électricien qualifié pour l'installation, afin d'éviter tout risque de choc électrique ou d'incendie.

Quelle est la tension maximale permanente ?

Uc (L-N) = 275 V, Uc (N-PE) = 255 V.

Comment savoir si la cassette est à remplacer ?

Si le voyant rouge est allumé ou si les deux voyants sont éteints, la cassette est à remplacer par la réf. 927 74.

Quelles sont les normes applicables ?

Le parafoudre est conforme aux normes NF C 15-100 et NF EN 61643-11.

Que faire en cas de panne ou de défaut ?

Ne pas ouvrir ni réparer l'appareil. Contactez un professionnel qualifié. Toute ouverture non autorisée annule la garantie.

MODE D'EMPLOI Parafoudre 230 V LEGRAND

PARAFOUDRE MONOPHASE 230 V~
Avec protection intégrée

Protection des biens

Parafoudre

Pour applications résidentielles et petit tertiaire. Pour protégger les apparèils électriques et électroniques des surtensions dues à la foudre.

Avec protection intégrée contre les courants de surcharge et les court-circuits. Raccordement direct en aval d'un disjonteur d'abonné type S

• Peut supporter plus de 15 chocs de 10 000 Ampères
  Cassette débrochable ref. 927 74 avec voyants de fonctionnement et de fin de vie
  Courant maxi de décharge : 12 000 Ampères
  Courant maxi de court-circuit: 4500 Ampères
• Recommandé par la norme NF C 15-100
  Conforme à la norme NF EN 61643-11

Il est conseilé d'avoir toutes des cassettes de remplacement ref. 927 74.

A Ce produit doit être installé conformément aux régles d'installation et de préférence par un électricien qualifié.

Une installation et une utilisation incorrectes peuvent entrainer des risques de chocolélectrique ou d'incendie.

Avant d'effectuer l'installation, lore la notice, tenir compte du lieu de montage spécifique au produit.

Ne pas ouvr, démonter, alterer ou modifier l'appareil sauf mention particulière indiquée dans la notice.

Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et habilité par Legrand.

Toute ouverte ou réparation non autorisée annule l'intégrality des responsabilités, droits à remplacement et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.

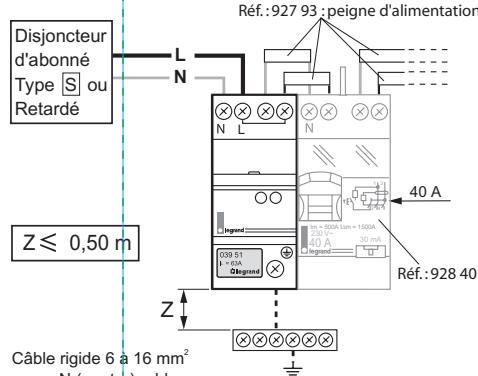

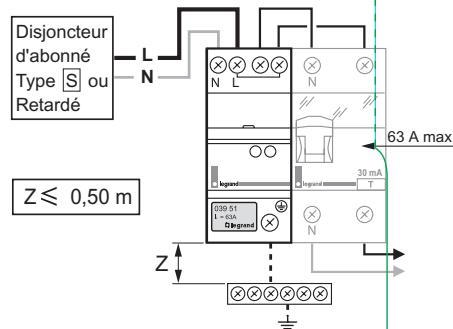

SCHEMA DE CÁBLAGE

-Voyant vert allumé : OK

-Voyant rouge allume la cassette est a replacer

• Si les 2 voyants sont etêints : la cassette est à replacer

L (phase) = tout sauf bleu et vert/jaune
- - - - (terre) = vert/jaune

Ce produit n'est pas ajusté pour protégger une

installation où des chocs directs de foudre sont prévisibles. (ex. batiments équipés de paratonnères). Ceci pourrait induire la fin de vie immédiate du produit par dépassement de ses capacities. Régimes de neutre TT et TNS.

Courant de court-circuit < 4 500 Ampere. Tension maxi de régime permanent: Uc (L-N) = 275 V, Uc (N-%) = 255 V.

Les parafoudres ne doivent pas etre installés dans des

locaux représentant des risques d'incendies ou d'explosions.
