MODE D'EMPLOI 039 53 LEGRAND

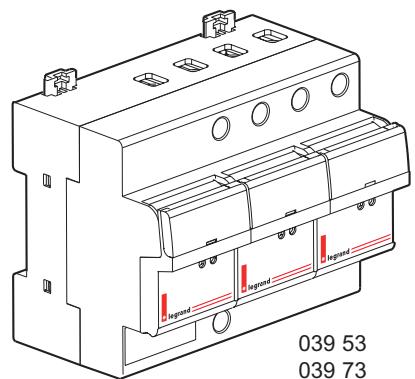

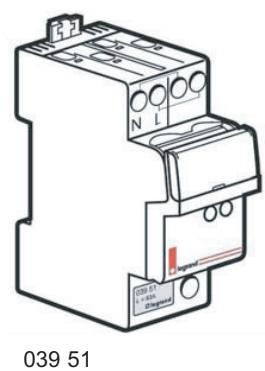

Parafoudres modulaires

Référence(s): 039 51/53/73

SOMMAIRE

Page

1. Caracteristiques generales 1-2
2. Cotes d'encombrement 2
3. Caracteristiques techniques 3
4. Conformité 3
5. Mise en œuvre 3/6
6. Accessoires 6/7

1. CHARACTERISTIQUES GENERALES

1.1 Description sommaire

Parafoudres protégés monoblocs pour réseaux monophasé 230 V~ (réf. 039 51) et triphasé + neutre 230/400 V~ (039 53/73).

039 51/53: protection des tableaux d'abonnés pour les installations de 0 à 36 kVA (puissance dite limitee) dont le courant de court circuit local presumé (Icc) est limite a 4,5 kA.

039 73: protection des tableaux divisionnaires pour les installations de 36 à 250 kVA (puissance dite surveillée) dont le courant de court circuit local présumé (Icc) est limité à 10 kA.

Protections de type 2 / type 3 en modes commun et différentiel pour les installations résidentielles et en petit tertiaire (petits commerces, bureaux,...).

Régimes de neutre : TT, TNS.

Type 2: In = 10 kA, Up = 1,2 kV (niveau de protection),
039 51 : Imax = 12 kA (capacité en once 8/20 μs).
039 53/73 : Imax (L-N/N-PE) = 12/20 kA (onde 8/20 μs).

Type 3: Uoc = 20 kV (tenue en onde combinée 1,2/50 μs - 8/20 μs).

Parafoudres protégés par déconnecteur interne contre les courants de surcharge et les courants de court-circuit.

Munis d'une protection thermique.

Equipés de cassettes de rechange débrochables et de voyants de signalisation :

• Vert : parafoudre en état de fonctionnement.
• Rouge : cassette à remplacer.

Les parafoudres ne doivent pas etre installés dans des locaux presentant des risques d'incendie ou d'explosion sans disposition spécifique.

1.2. Utilisation

1.2.1. Recommendations generales

L'utilisation des parafoudres 039 51/53/73 dans le cas d'installations selon la partie B (ci-contre) permet de répondre aux obligations de la norme NF C 15-100 (voir 1.2.2.) et au guide UTE C 15-443.

Dans les cas listés en partie A (ci-contre) ou d'installations plus complexes nécessitant des capacités d'écoulement plus importantes ou devant satisfaire aux normes NF EN 62305 (et autres guides UTE C 17-100-2, UTE C 17-108), se référer aux fiches techniques des parafoudres de capacité H, E ou S.

A - Utilisation recommendée de parafoudres avec des écoulements supérieurs aux parafoudres 039 51/53/73.

Autres parafoudres recommendés dans les cas suivants :

• protection principale (au tableau général) des installations

• équipées de paratonnerres ou de tout objet matérialisant ou pouvant matérialiser un paratonnerre,

• localises à moins de 50 m d'installations équipées de paratonnerres,
• isolées et localisées sur une crête,
• ayant subi des antécédents de foudre,

1. CHARACTERISTIQUES GENERALES (suite)

1.2. Utilisation (suite)

1.2.1. Recommendations generales (suite)

A-(suite)

• de puissance supérieure à 36 kVA,

• dont le courant de court circuit est supérieur

• protection des armoires divisionnaires des installations de type industrielles ou complexes tertiaires.

B - Utilisation des parafoudres 039 51/53/73

Recommendations sous réserve d'adéquation avec le type d'installation électrique (régone de neutre, courant de court-circuit..., voir § 3), independament de la localisation de l'installation et du niveau kéraunique :

Réf. 039 51/53 recommandées pour la protection des installations de puissance dite limite (de type "tarif bleu"):

• des tableaux d'abonnés des installations résidentielles et petits tertiaires (locaux professionnels): maisons individuelles, petits commercies ou hôtels, petits immeubles de bureaux, mairies,...
• des tableaux des parties privatives et des armoires d'étage des parties communes : habitat collectif, immeubles de bureaux, hôtels, écoles, ... en complément de la protection principale (parafoudre du tableau général).

Réf. 039 73 recommende pour la protection des installations de puissance dite surveillée (de type "tarif jaune"): armoires divisionnaires et armoires d'étage des parties communes des installations hôtelières, immeubles de bureaux, colliges, lycées, hotels de ville,... en complément de la protection principale (parafoudre du tableau général).

En présence de paratonnerre, les parafoudres 039 51/53/73 sont aussi recommendés pour satisfaire aux préconisations de la norme d'installation lorsqu'elle stipule l'utilisation de parafoudres de type 2 pour la protection des parties privatives et des armoires divisionnaires ou d'étages (voir § 1.2.2.).

1.2.2.Norme NF C 15-100

Selon la norme NF C 15-100 (tableau 44B § 443 et 534), des parafoudres sont obligatoires à l'origine de toute nouvelle installation (ou en cours de rénovation):

• Equipée de paratonnerre,
• alimentée en aérien lorsque celle-ci est située dans une zone géographique classée AQ2 (Nk > 25).

Dans ce dernier cas, l'absence de parafoudres peut toutfois etre justifiée par une analyse du risque selon le guide UTE C 15-443 ou toute autre methode équivalente reconnue.

Un parafoudre peut aussi être obligatoire dans les zones géographiques classées AQ2 dans le cas de certaines installations :

• avec des services de Médicalisation à domicile,
• équipées de systèmes de sécurité pour les personnes et des biens (alarme incendie, alarmes techniques ou sociales, ...).

1. CHARACTERISTIQUE GENERALES (suite)

1.2. Utilisation (suite)

1.2.2. Norme NF C 15-100 (suite)

Nk = niveau kéraunique (nombres de jours d'orage / an)

Ng = Nk / 10 avec Ng : nombre de coups de foudre / an et par km².

Installations avec paratonnerre (ou équipées de tout objet matérielisant un paratonnerre tel qu'une structure métallique élevé prédominante,...):

• Parafoudre de type 1 (limp ≥ 12,5 kA) obligatoire à l'origine de l'installation (tableau général et/ou tableau principal).
• Installation de hauteur supérieure à 10 m (habitat collectif, immeubles de bureaux, hotels,...): paraphoudres de type 2 commandés pour la protection des parties privatives et des armoires d'étage (parties communes) en sus du paraphoudre de type 1.
• Installations avec plusieurs parties privatives (habitat collectif, immobiliures de bureaux, ...) : paraphoudres de types 2 avec In ≥ 5 kA obligatoires à l'origine de chaque partie privative si le paraphoudre de type 1 ne peut être mis en œuvre à l'origine de l'installation.

2. COTES D'ENCOMBREMENT

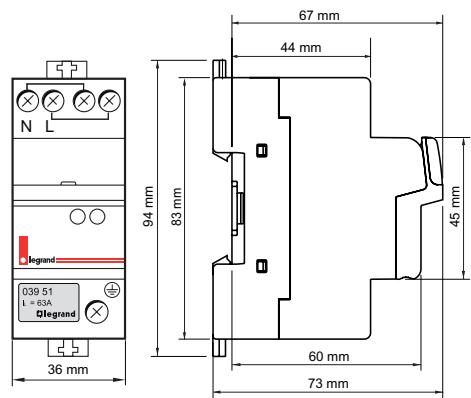

2.1 Parafoudre pour réseau monophasé Réf. 039 51

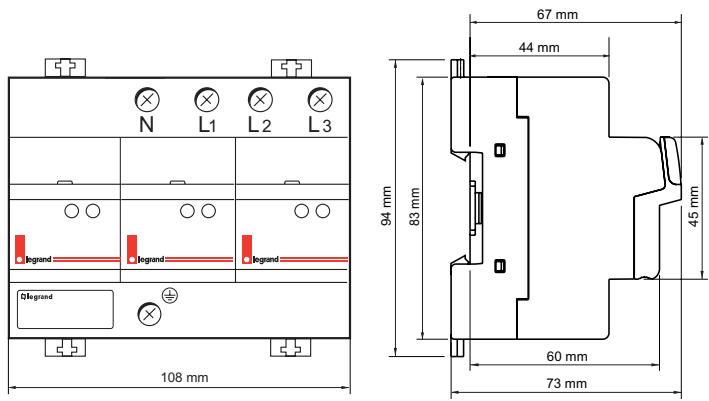

2.2 Parafoudres pour réseau triphasé + neutre Réf. 039 53/73

1. CHARACTERISTIQUES TECHNIQUES

Références	039 51	039 53/73
Nombre de pôles	2	4
Réseau	230 V~	230/400 V~
Regimes de neutre	TT, TNS
Tension maxi de régime permanent (Uc)	L-N, L-PE : 275 V~N-PE : 255 V~	L-N, L-PE : 275 V~N-PE : 230 V~
Fréquence	50/60 Hz
Type	Type 2 (T2) - Type 3 (T3)
Courant nominal In (L-N/N-PE)	10/10 kA	10/20 kA
Capacité d'écoulement Imax (L-N/N-PE)	12/12 kA	12/20 kA
Niveau de protection (Up ; In)	1,2 kV ; 10 kAL-N : 1 kV ; 5 kA
Tenue en onde combinée (Uoc)	20 kV
Tenue aux surtensions temporaires (Ut)	L-N : 335 V~L-PE : 400 V~
Déconnecteur associé	Intégré dans le produit
Tenue aux courants de court-circuit (Icc)	4,5 kA	039 53 : 4,5 kA039 73 : 10 kA
Capacité d'extinction du courant de suite Ifi (N-PE)	100 A
Courant résiduel (Ipe)	nul
Courant max de ligne (IL)	63 A	-
Chute de tension sous IL	< 1 %	-
Temps de réponse	L-N : 25 nsN-PE : 100 ns
Capacité maxi des bornes (Conducteur couple avec embouts, rigide)	L, N : 10/16 mm2PE : 16/25 mm2	16/25 mm2
Nombre de ports	1
Catégorie d'emplacement	Intérieur
Méthode d'installation	Permanente
Degré de protection	IP 20(installation sous enveloppe)
Nombre de modules	2	6
Température d'utilisation	- 10°C à + 40°C
Température de stockage	- 20°C à + 70°C

4. CONFORMITE

Conformes aux normes EN 61643-11 et IEC 61643-1.
Permettent de répondre aux obligations et aux recommandations d'installation de la norme NF C 15-100 (IEC 60364) § 534 et du guide UTE C 15-443 (IEC 61643-12).

5. MISE EN OÉUVRE

5.1 Principe général

Régime de neutre TT : Installation obligatoire en aval d'un dispositif différentiel.

Dispositifs différentiels et continuité de service : Si le dispositif de protection générale du tableau localisé en amont du parafoudre compte un dispositif différentiel, celui-ci doit être de type S ou retardé à l'origine de l'installation (dispositif différentiel immunisé contre les surtensions jusqu'à 5 kA selon la norme NF C 15-100 et 3 kA selon la norme IEC 60364). Aussi recommendé pour les tableaux divisionnaires.

Raccordements selon § 5.2.2 : raccordement du parafoudre au réseau et au conducteur de protection (PE) au plus court avec X + Z ≤ 50 cm.

Règles de compatibilité electromagnétique : éviter les boucles, bloquer les câbles contre les masses métalliques.

Raccordement obligatoire de la borne de terre du parafoudre au conducteur de protection du tableau (PE).

Régles d'équipotentialité : interconnexions des masses des équipements et du conducteur de protection du tableau (PE), lui-même étant relié à la borne de terre du parafoudre.

5.2 Raccordements

Vérifier que la prise de terre à laquelle sont reliées les masses de l'installation soit conforme à la norme NF C 15-100 (IEC 60364 § 54).

03951

039 53/73

Couples de serrage

039 51	Conseillé	Maxi
L-N	1,5 Nm	2 Nm
PE	2,5 Nm	3 Nm
039 53/73	Conseillé	Maxi
L-N / PE	2,5 Nm	3 Nm

Parafoudre pour reseau monophasé Ref. 039 51

Il est important de noter que les modes de raccordement selon § 5.2.1 et 5.2.3 (réf. 039 51) et selon § 5.3 (réf. 039 53/73) seront uneffective protection générale de l'installation (X = 0m)

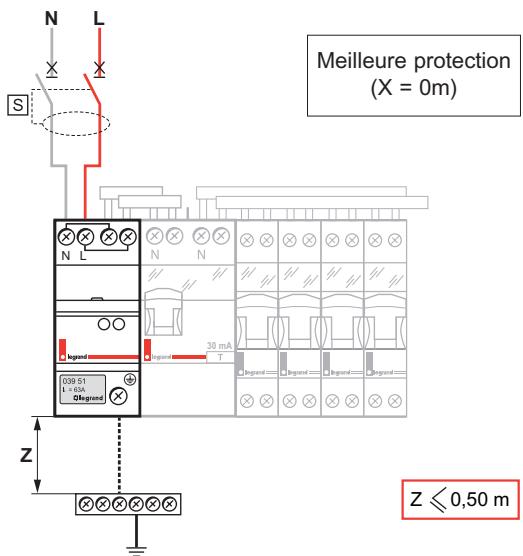

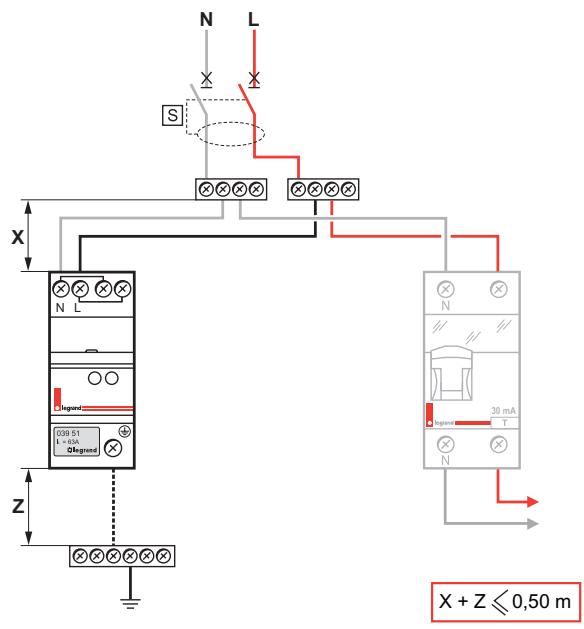

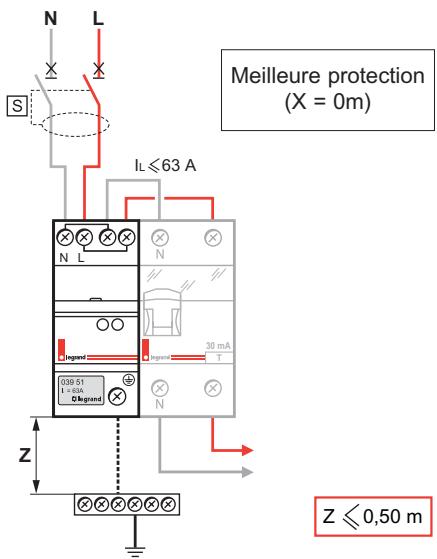

5.2.1 Raccordement en série

2 modes de raccordement selon le type de dispositif différentiel raccordé en aval du parafoudre.

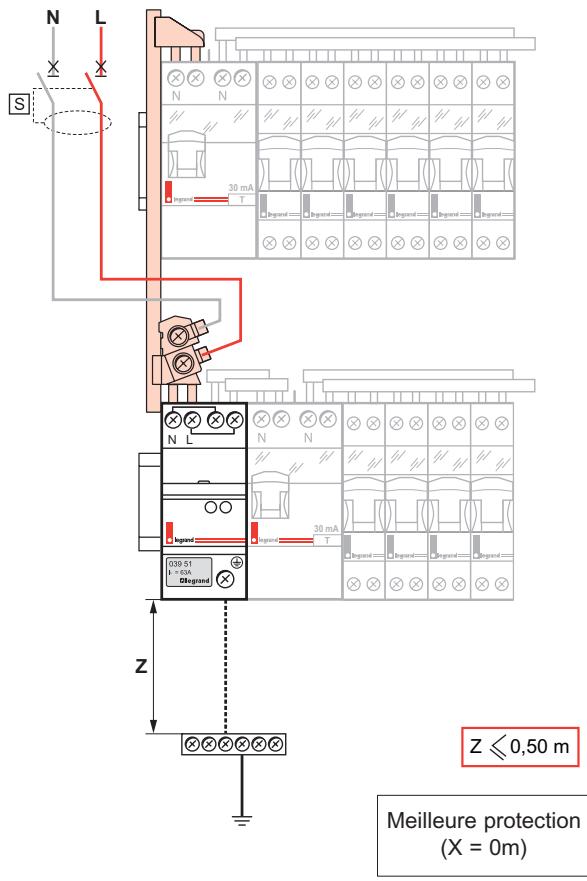

• Raccordement aval par peigne jusqu'à 40 A

• Raccordement aval par câbles jusqu'à 63 A

Parafoudre pour réseau monophasé Ref. 039 51 (suite)

5.2.2 Raccordement en dérivation

5.2.3 Raccordement par peigne d'alimentation vertical jusqu'à 40 A

5.3 Raccordements: Parafoudres pour réseau triphasé + neutre Réf. 039 53/73

Référence	Icc max
039 53	4,5 kA
039 73	10 kA

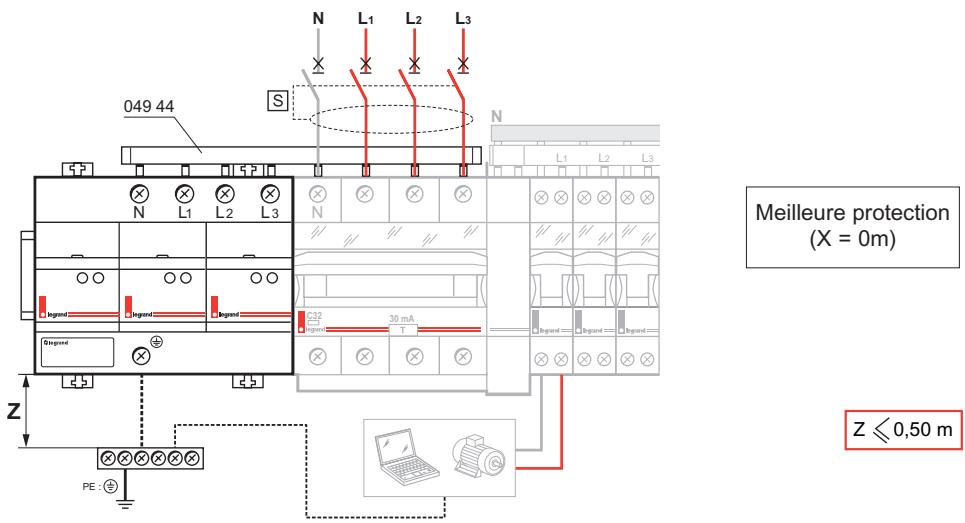

5.3.1 Raccordement par peigne

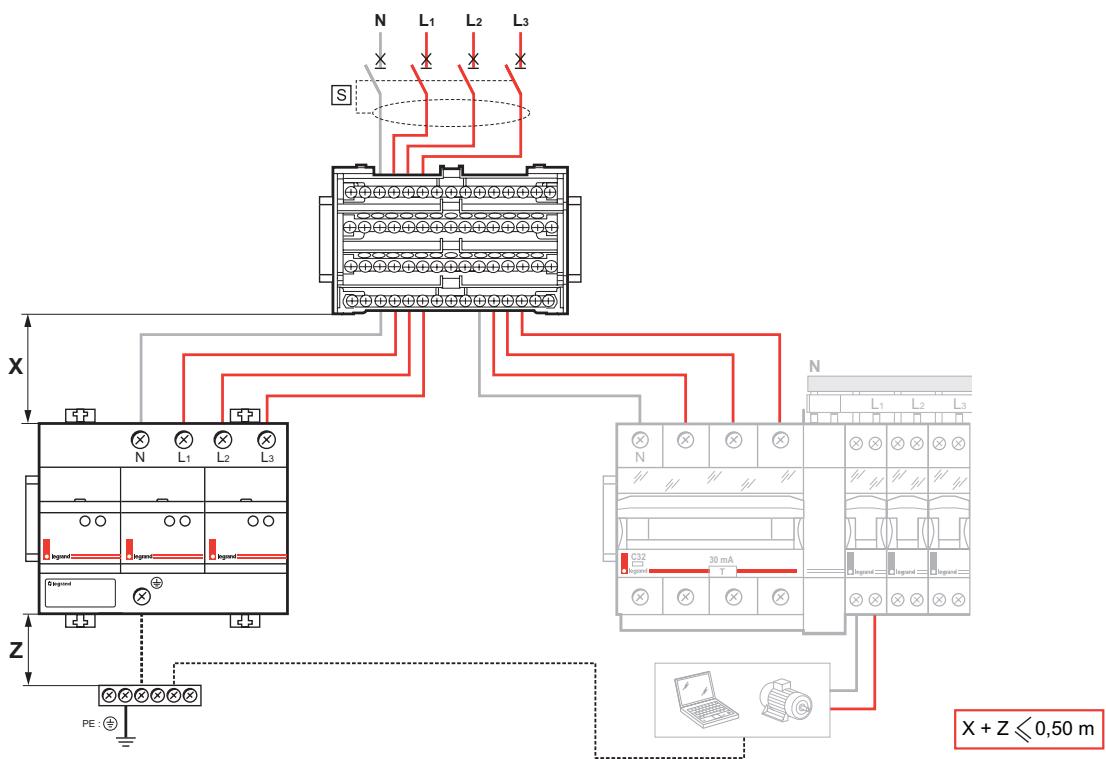

5.3.2 Raccordement par câbles

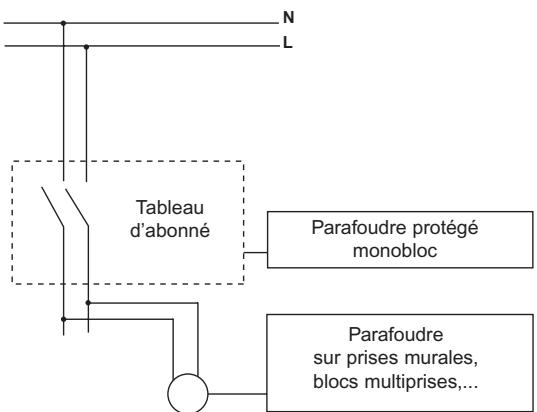

5.4 Optimisation de la protection par "cade"

L'efficacité maximale d'une protection contre les surtensions ne peut être assurée avec un seul parafoudre du fait de l'augmentation de la valeur de la tension résiduelle par effets de résonnance pour des distances entre parafoudre et apparècles, supérieures à 10 m.

C'est pourquoit Legrand recommende d'associer plusieurs parafoudres en cascades avec des niveaux de protection adaptés, du 1^er tableau jusqu'à l'appareil à protégger (protection de proximité des apparèils sensibles).

Au-delà des obligations normatives, les bonnes raisons pour installer des parafoudres en cascade sont :

• le coût des conséquences de l' indisponibilité des équipements,
• la nature et le coût des matériels à protéger (informatiques, électroniques...),
• la situation du bâtiment (proximé ou non d'un bâtiment équipé d'un paratonnerre ou de dispositifs assimilables à un paratonnerre tel que des structures métalliques),
• la nature du réseau d'alimentation (TT, TNS)...

L'installation sera d'autant moins sécurisée si, au-delà des parafoudres de tableaux, elle comprend des parafoudres de proximité de type 3 (prises murales, blocs multiprises,...) sur les prises alimentant les apparciels sensibles (informatique, électronique...) et des parafoudres téléphoniques.

5.5 Coordination entre parafoudres

Distances minimales recommendées pour assurer la coordination entre deux parafoudres consécutifs :

Parafoudre amont	Parafoudre aval	Distance (m)
Type 2 : H	Protégé monobloc	8
Type 2 : E	Protégé monobloc	4
Type 1 : E	Protégé monobloc	2
Type 1 : S	Protégé monobloc	10
Protégé monobloc	de proximité	2

Dans un même tableau, utiliser des modules de coordination ref. 039 62/63 lorsque les distances ne peuvent etre respectees.

6. ACCESSORIES

Cassettes de rechanges débrochables

Avec voyants de signalisation :

• Vert : parafoudre en état de fonctionnement
• Rouge : cassette à replacer

Réf.	Imax (kA)	Up (kV)	Pour parafoudre
039 54	12	1,2	039 51/53
039 74	12	1,2	039 73

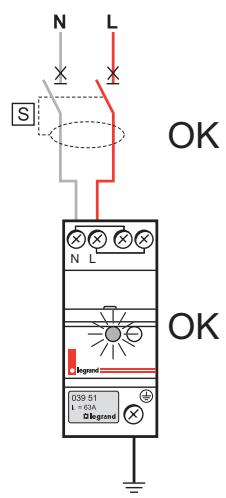

6.1 Parafoudre pour réseau monophasé Ref. 039 51

Remplacer la cassette

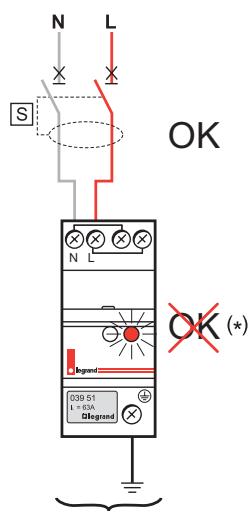

(*) Cas particulier nécessitant le remplacement de la cassette parafoudre :
- Tension présente, tímoins lumineux de la cassette éteints.
- Réarmement du disjoncteur de branchement possible uniquement lorsque la cassette est enlevée.

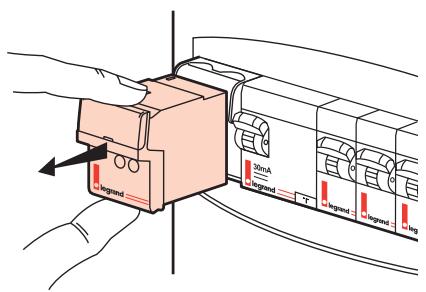

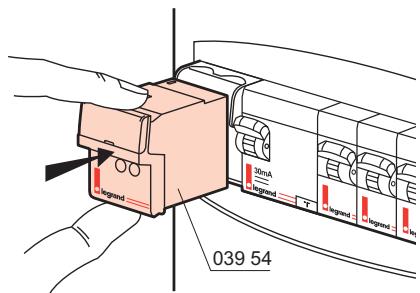

Remplacement de la cassette

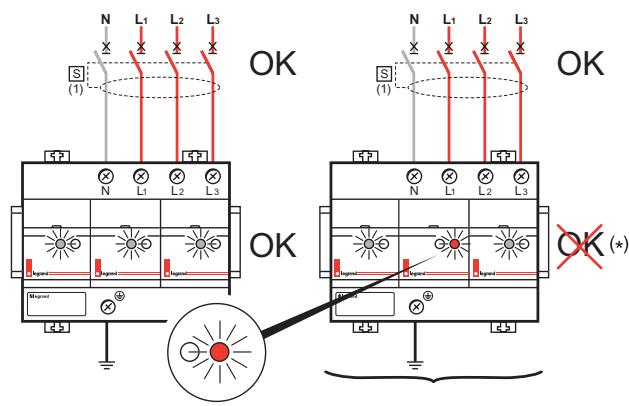

6.1 Parafoudres pour réseau triphase + neutre Réf. 039 53/73

(*) Cas particuliers nécessitant le remplacement des cassettes parafoudres :

• Tension presente, temoins lumineux des cassettes eteints.
• Réarmement du disjoncteur localisé en amont possible uniquement lorsque les cassettes sont enlevées.

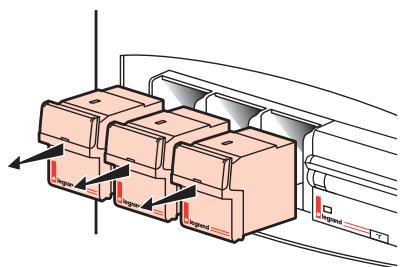

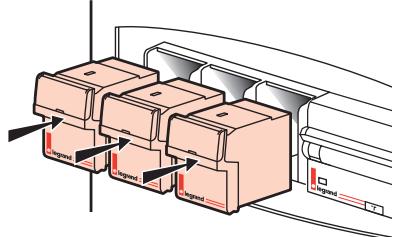

Remplacement des cassettes

039 53	039 73
039 54	039 74
