MODE D'EMPLOI 160 CITY URBAN GLIDE
URBANGLIDE est une marque importée par la société PACT GROUP, Localisée au 29 Promenade Michel Simon - 93160 Noisy Le Grand - France
Urbanglide.fr
Urbanglide
Urbanglide Channel
Sécurité et précaution
Respecter et dire les instructions de ce manuel sur les méthodes d'utilisation, notamment l'allumage, le démarriage, le freinage, l'entretien et l'entreposage.
Veuillez prendre connaissance des risques et des conseils de sécurité present dans le manuel. L'utilisation d'un produit électrique peut être dangereux si l'utilisteur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne met pas en cause l'entreprise en cas d'accident. L'utilisteur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers eventuels. Veuillez vérifier les règlementations et les lois en vigueur dans vos pays pour savoir où et comment utiliser votre produit légalement. Vous devez respecter les règles et les lois applicables aux vehicules et aux piétons.
- Equipement de protection
Veillez à toujours porter les équipements de sécurité suivant :
Casqueapprovédetcertifiéenfonctiondevoretelocalisation
- Genouillères et couidières
- Tee-shirt à manche longues et un pantalon long
Gants
- Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.
Vérifiez d'avoir les lacets faits, et de les maintainir le plus loin possible des roues et du système interne.
Conseil conducteur
L'utilisateur ne doit pas faire plus de 120 kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maitrise du vehicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'age recommendé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité demettre un enfant plus jeune en prénant en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touche pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrémement chaudes.
- Conseil de sécurité
Prenez le temps d'apprendre les bases de la pratique pour éviter tout accidents grave pendant l'utilisation du produit, cela passée par les points suivants :
- L'âge du conducteur doit être d'au moins 12 ans, pour une conduite agréable la hanche du conducteur ne doit pas dépasser le guidon de la trottinette, et sa visibilité doit être d'au moins 30cm au-dessus du guidon.
- Se rapprocher du vendeur pour être orienté vers un organisme de formation approprié ;
- Éviter les zones à fort traffic ou les zones encombriées ;
-
Dans tous les cas, anticiper sa projection et sa vitesse en respectant le code de la route, le code du piéton et les étres les plus vulnérables ;
-
Franchir les passages protégés en marchant ;
- Ne pas detourner le vehicule de son usage initial ;
- Contrôler régulierrement le serrage des différents éléments boulonnés, notamment les axes de roue, le système de piage, le système de direction et l'axe de frein ;
- Éliminer les arêtes vives engendrées par l'utilisation ;
- Ne pas modifier ni transformer le vehicule, y compris le tube de direction et le manchon, la potentie, le mecanisme de piage et le frein arrriere.
Utilisation générale
La circulation en ville implique de franchir de nombreux obstacles, comme les trottoirs ou les marches. Il est recommandé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter sa projection et sa vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du vehicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils serontent
En cas d'accident, se mettre en sécurité etmettre un gilet jaune pour etre repere sur la chaussee,eteindre la trottinette et prevenir les secours. La vitesse maximum de la trottinette (25 km/h) peut varier suivant le poids de l'utilisateur, les conditions mete o et l'inclinaison de la route.
Bon fonctionnement
Pour faire fonctionner cette trottinette un réglage et un entretien avant et après chaque utilisation est nécessaire, ne vous exposez pas unquelconque risque lorsque ces opérations sont accomplies, portez des équipements de protections individuels et contactez le fabricant en cas de questions ou doutes, tenez compte également de tout mauvais usage raisonnablement prévisible.
Toute charge fixée au guidon aura une incidence sur la stabilité du vehicule, veuillez ne pas porter de charge lourde ou accrocher des accessoires ou éléments supplémentaires nonapprovés par le constructeur au risque de rendre la conduite très instable.
- Procedures et conditions de conduite
Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h . Regardez autour de vous lorsque vous utilisez le produit, et prétez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accelérer si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, près de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigs et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.
Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'util la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composant électriques peuvent s'endommager et créé une situation dangereuse.
Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en interieur, dans des endroits ou la moquette et les tapis peuvent vous gérer. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s^2 , la valeur moyenne quadratique maximaie pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m^2 . (Precision de mesure incertaine)
Après chaque utilisation, vérifie que chaque piece est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifie les points suivants :
- Les freins sont en bon état de fonctionnement
- Tous les composants sont en état et bien à leurs places
- Les pièces ayantprésenté des anomalies lors de la première utilisation ont bien été réparées ou changées selon les conditions du fabricant.
Les personnes qui disposent d'un suivi Médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.
Utilisation du chargeur
Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier auvoyant present sur l'indicateur de batterie. Il est possible de charger cette batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entierement vide pour la dette en charge. Veuillez ne pas utiliser le chargeur d'autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Evitez les chocs et le contact avec l'eau, il s'agit de facteurs non-pris en charge par la garantie pouvant endommager la batterie. Le chargeur fournis est « intelligent», it est pensé pour s'arrêté à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifie les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectueux, it est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par unadulte, il est important de le débrancher des deux côtes lorsqu'il ne charge pas. Veillez à ne pas laissez charger votre trottinette sans surveillance.
- Batterie
Veuillez ne pas stocker la batterie a des températures trop extrêmes. En dessous de 30^ et au-dessus de 0^ . Si vous n'utilise pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas pris en charge par la garantie. A la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La récapération et le recyclage des batteries contribuient à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un évientuel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D) (La batterie est un élément sujet à l'usure, la garantie couvre une panne jusqu'à 6 mois après l'achat de votre trottinette).
Entretien
Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre apparéil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kerosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre apparéil, ce qui endommagerait son appearance et sa structure.
Vérifiez constamment l'etat des composants de votre produit, si une partie est endommagée, veuillez la replacer avant d'utiliser le produit. Si une piece n'est pas en état de fonctionner, vous risque de tomber et de vous blesser.
Transport
Si vous souhaitez transporter给您 produit, ainsi que sa batterie, en avion ou via d'autres moyen de transport, veuillez contacter préalablement les autorités locales compétentes et le transportereur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereux dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soit autorisé. Le droit international interdit le transport par avion des batteries au lithium.
Utilisation du produit
Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, donnez une impulsion avec votre pied et appuyez sur l'accelerateur situé également sur votre guidon. Placer vos deux pieds sur le produit et pressez la gachette d'accélération. Pour freiner utiliser les freins manuels situé sur le guidon. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrefes, que les freins fonctionnent. Afin d'effectuer certains régliages de base notamment le jeu de la commande de frein, venez découvert nos vidEOS tutoriels disponible sur notre chaine YouTube : URBANGLIDE CHANNEL.
L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréable, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisée l'advertisseurs sonore situé sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieuxASF. Lorsque vous stoppez libre produit, servez-vous de la béquille pour le stabiliser.
Rebut
CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retiree avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.
AVERTISSEMENT : Comme il en est de tout composant mecanique, un vehicule est soumis à de fortes contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer de blesser l'utilisateur. Les fissures, rayures et décolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépassé sa durée de vie et qu'il convient de le replacer.
(Cette trottinette n'est pas destinée à être utilisée ou stationnée dans des lieux publics)
Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section RIDE 160):
https://boutique.urbanglide.com
| Pièces détachées | Critères de réplacement | Critère d'acceptabilité | Méthode de réplacement | Références |
| Les roues | Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Les disques de frein | Bruits anormaux lors d'un freinage, faisible épaisseur (<2.5mm) | Roulez à 15Km/h Freinez sur 1m, le produit doit s'arrêtier | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Les plaquettes de freins | Bruits anormaux lors d'un freinage ou bruits de frottement anormaux | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| La câtable de commande des freins | Câble qui s'effiloche | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Bandes rétroréflchéissantes | Lorsque celle-ci se décolle | | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Roulements | Bruits anormaux | | Contactez notre service client | Contactez notre service client |
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
AAAAAMXXXXXXXXXXXXX
Année
Mois
Conseils d'utilisation

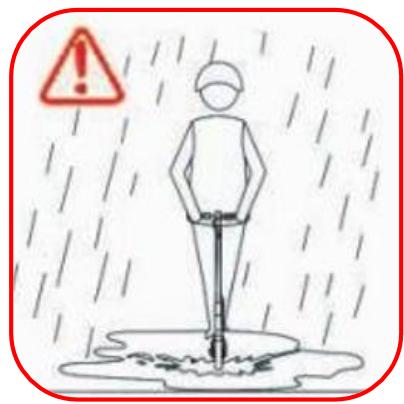

Il est déconseilé de rouler sous la pluie ou dans de mauvaise condition climatique
Lorsque vous roulez sur un terrain instable et peu praticable, réduisez votre vitesse.
Descendez de votre trottinette lorsque vous passez dans une portedans un ascenseur ou des escaliers.

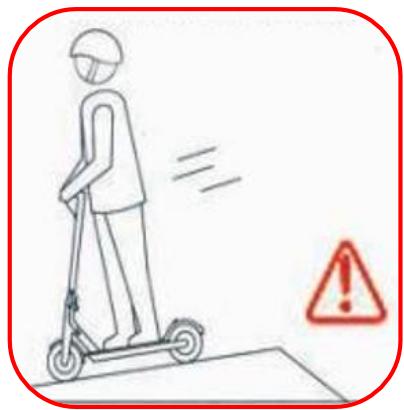

Pour votre sécurité, n'accélérez pas dans les descentes

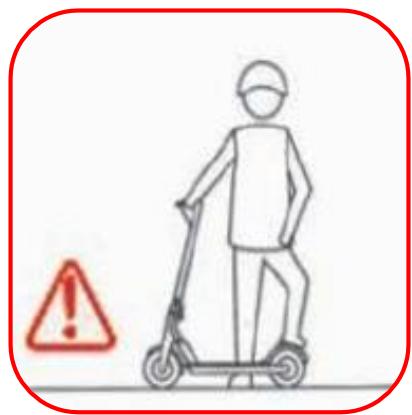

Ne vous mettez pasABOUT sur le garde boue de votre produit pour eviter de I'abimer.

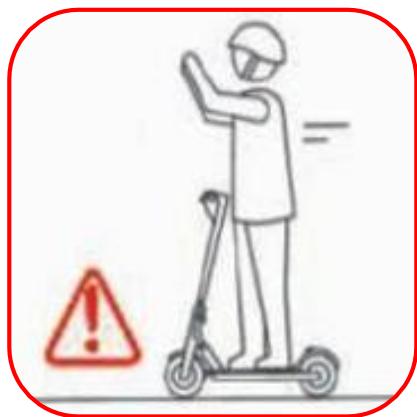

Lorsque you roulez, laissez vos deux mains sur votre trottinette
Ne touchez pas les freins à disque après l'utilisation de votre trottinette, ces parties peuvent être chaudes après un long parcours

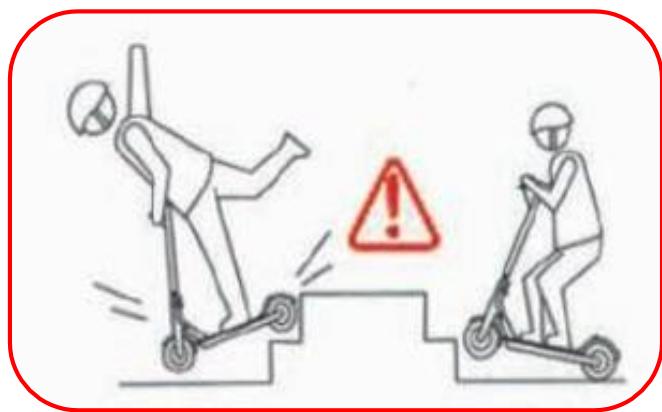

Ne montez pas et ne descendez pas d'escalier en étant que votre trottinette.

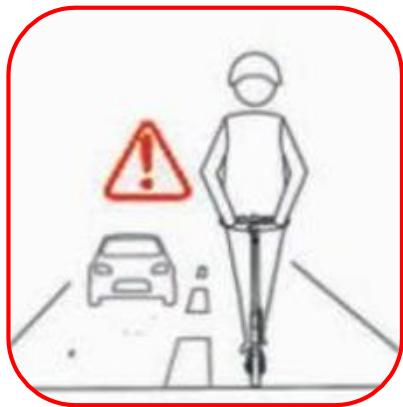

Il est interdit de rouler sur la route avec votre trottinette électrique

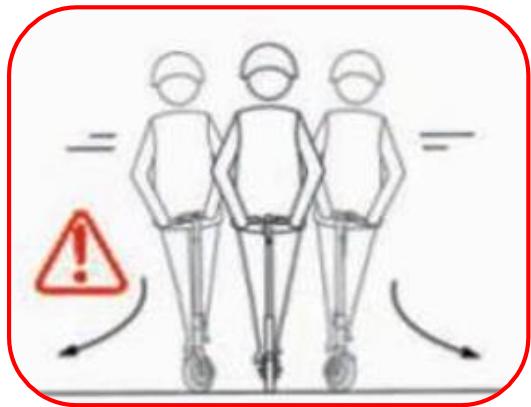

Lorsque vous tournez,
ralentissez pour éviter tout risque de chute

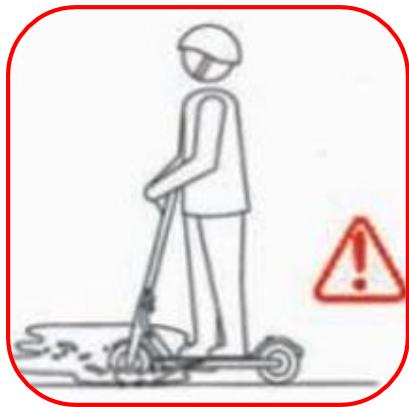

Ne roulez pas dans une flaque d'eau de plus de 2cm de hauteur

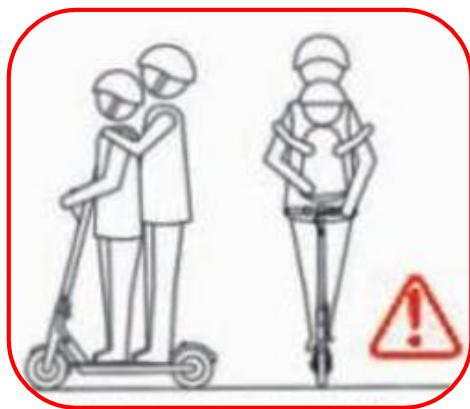

Il est interdit de monter à deux sur voiture trottinette ou de rouler avec un enfant de moins de 12 ans

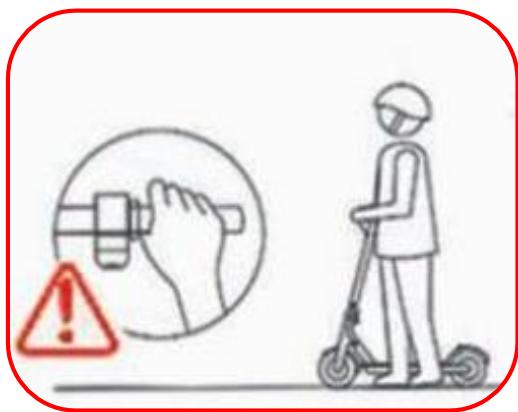

N'appuyez pas sur l'accélérateur lorsque vous n'êtes pas sur la trottinette

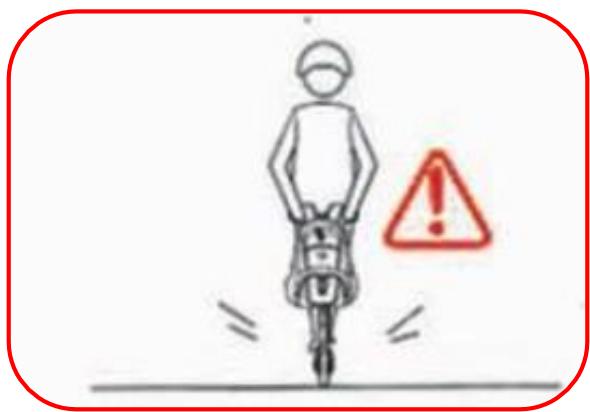

Evitez les obstacles lorsque vous roulez
N'accrochez aucun objet à votre trottinette pouvant influencer sur la répartition du poids et entrainer une chute.

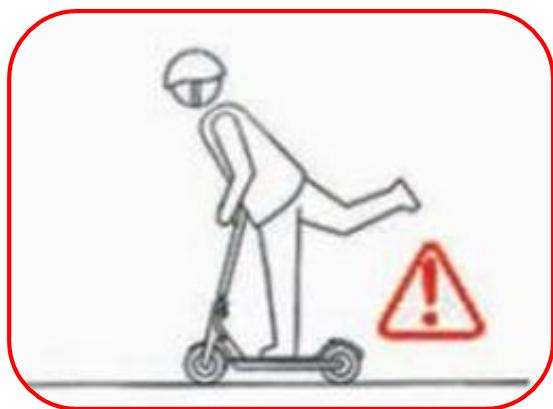

Laissez vos deux pieds sur le plateau de votre trottinette.

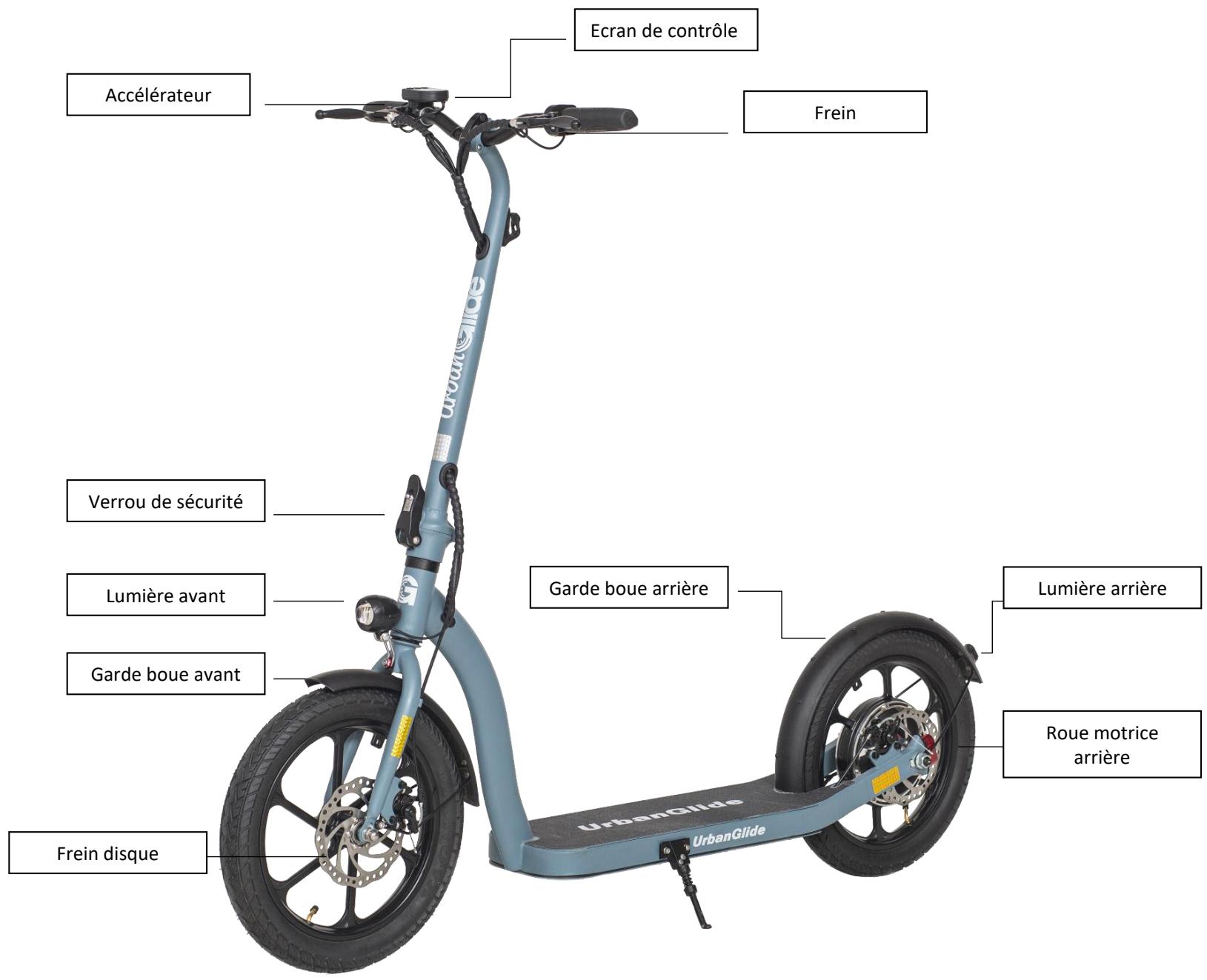

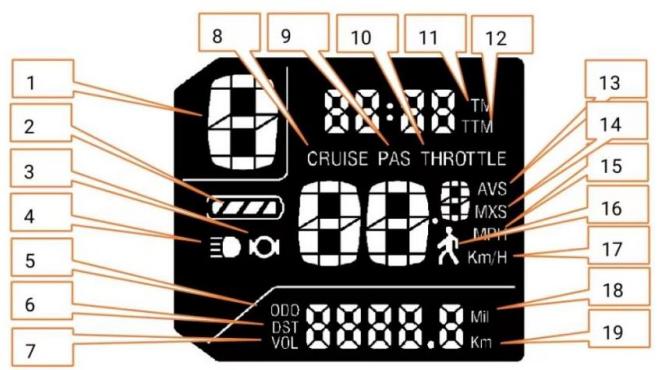

UTILISATION Les différentes parties
Pour avancer, allumez la trottinette en appuyant sur le bouton , commencez par la vitesse 1 afin d'apprehender la vitesse, pour change der vitesse appuyez sur le bouton , placez un des deux pieds sur le plateau, donnez une impulsion avec voire pied et utilisez la gachette de droite sur voire guidon pour faire avancer voire trottinette. Pour allumer la lumiere restez appuyer sur la flèche du haut Pour freiner, Utilisez les leviers de frein situés sur voire guidon. Pour afficher les différentes informations disponibles appuyer sur le bouton (ODO, DST, VOL)
| 1 | ASSIST | Vitesse | 11 | TM | Affichage distance actuelle |
| 2 | | Niveau de batterie | 12 | TTM | Affichage distance total parcourue |
| 3 | | Signal de freignage | 13 | AVS | Vitesse moyenne actuelle |
| 4 | | Lumière activée | 14 | MXS | Vitesse max. actuelle |
| 5 | ODO | KM total parcouru | 15 | MPH | Unité Miles per hour |
| 6 | DST | Distance actuelle parcourue | 16 | | Mode assistance au démarrage par défaut |
| 7 | VOL | Voltage batterie actuelle | 17 | Km/H | Unité KM/h |
| 8 | CRUISE | Régulateur vitesse (si version disponible) | 18 | Mil | Miles |
| 9 | PAS | Assistance électrique (si version disponible) | 19 | Km | KM |
| 10 | THROTTLÉ | Non disponible | | | |

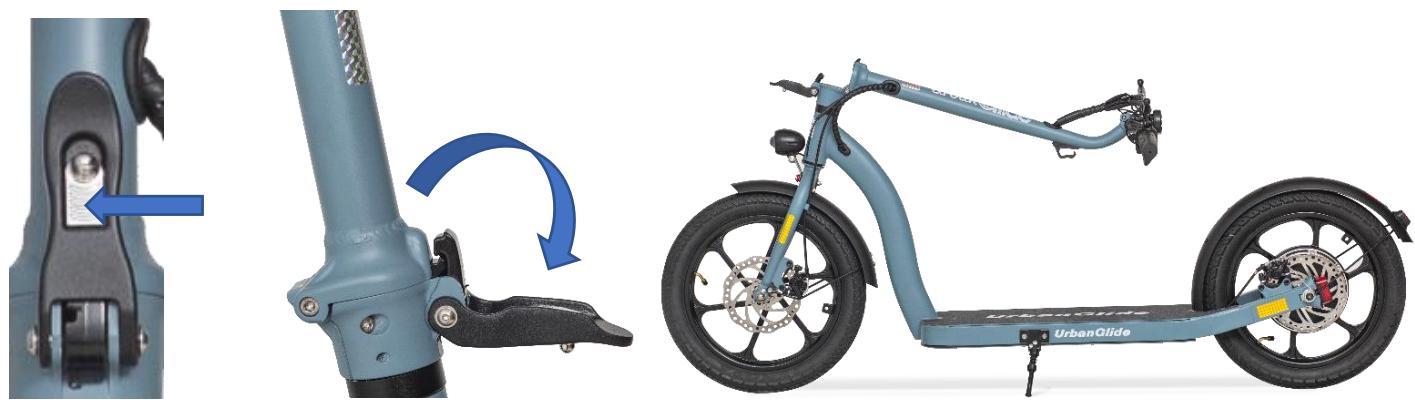

Les étapes du pliage
- Éteignez la trottinette et rangez la béquille.
- Appuyer sur le bouton situé sur le verrou de sécurité et tirez ce dernier, pliez la trottinette comme illustré ci-après.

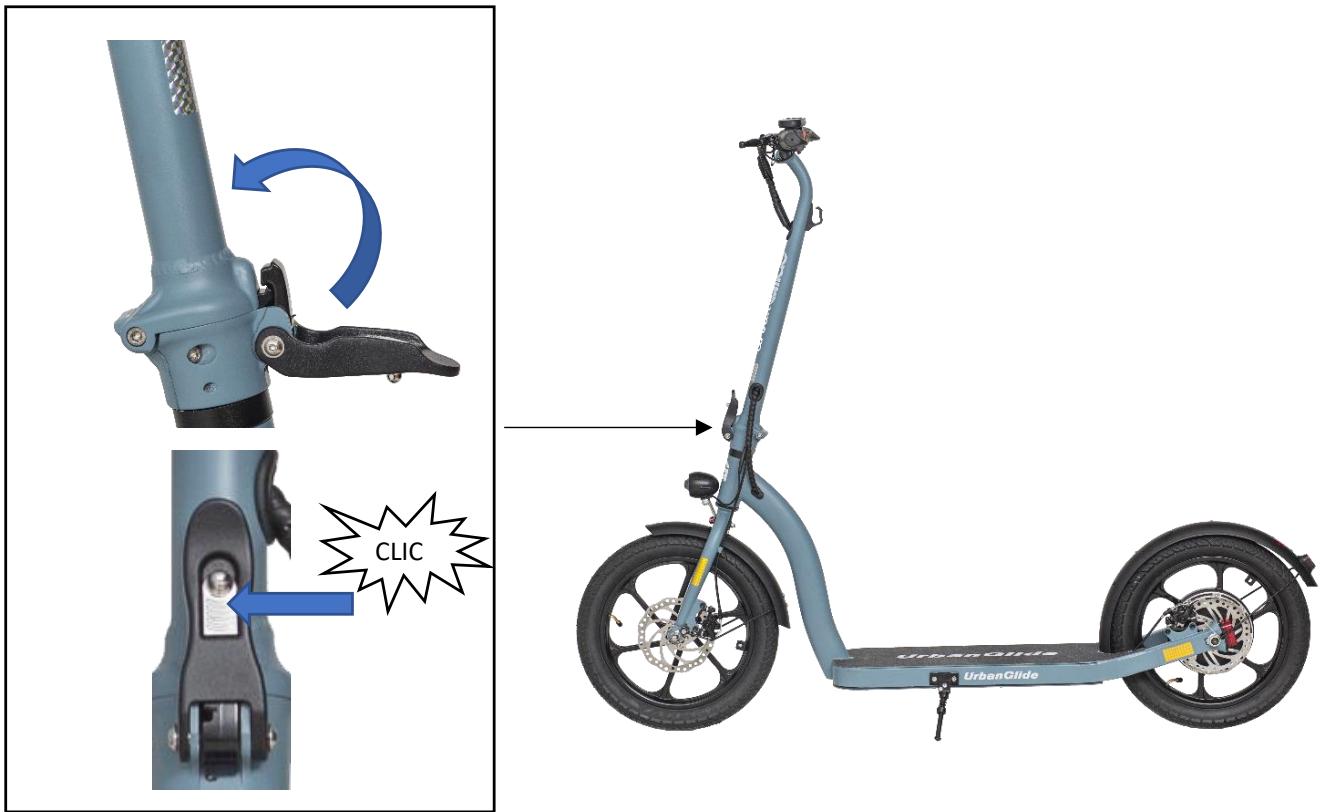

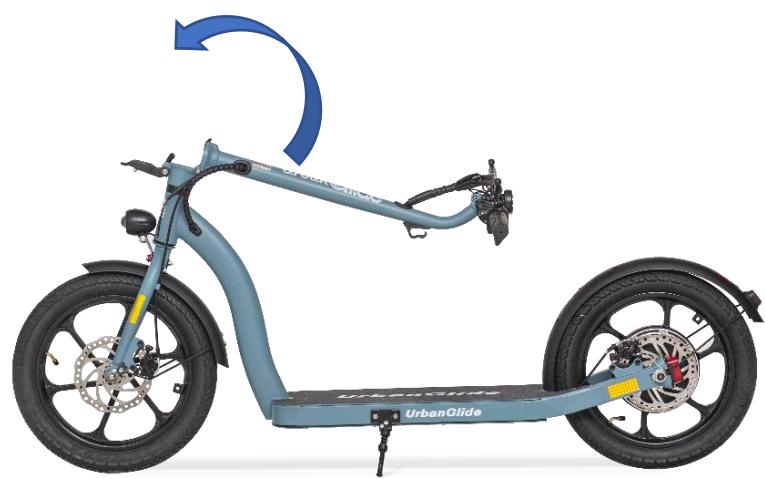

Les étapes du dépliage
Pour déplier la trottinette, mettez la trottinette sur sa béquille afin de la stabiliser, puis relever le guidon jusqu'à la potentie et fermez le verrou de sécurité en levant et poussant dessus, s'assurez que le verrou et bloqué.
ATTENTION: Ne pas se pincer les doigts lors de la manipulation de la trottinette au pliage et dépliage de cette-ci.
| Problème | Causes possibles | Solutions |
| Mon produit ne fonctionne pas | La batterie n'est pas chargée | Chargé votre batterie. Vérifiez que votre chargeur affiche bien une lumière rouge. |
| Les câbles de connexions sont débranchés | Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre euxn'est endommagées. |
| Mon produit ne fonctionne pas continulement | La batterie a besoin d'être chargé | Chargé votre batterie, vérifiéesque votre chargeur affiche bien une lumière rouge |
| La batterie n'est pas pleinement chargée | Vérifiez que le cable moteur est bien branché |
| La batterie peut avoir besoin d'être remplaçé. |
| Le produit a soudainment cessé de fonctionner | Surcharge/Coupure | La surcharge peut entraîner une défaillance du produit. Éteignez le produit, attendez 15 secondes, puis rallumez-le. |
| Mon produit avance lentement | Les freins ne sont pas correctement ajustés | Vérifiez l'état des freins et essayez de les desserrer. Si cela ne fonctionne pas, veuillez contacter le service après-vente. |
| Le produit est surcharge. | Vérifiez que l'utilisateur pèse moins que le poids recommendé.Vérifier qu'aucun objet ne gène le bon fonctionnement du produit. |
| Vous utilisez votre produit dans de mauvaise condition. | Assurez-vous d'être sur un terrain plat, sec et constant. |
| Les roues et pneus sont endommagés | Vérifiez l'état des roues du produit. |
LISTE DES CODES ERREURS
E-01 Défaut moteur
E-02 Défaut accelérateur
E-03 Défaut contrôleur (carte mère)
E-05 Probleme voltage du contrôleur, vérifier sa tension
E-06 Erreur de communication entre certains éléments et le contrôleur, vérifier la connexion des cables reliant au contrôleur.
E-07 Erreur de connexion du contrôleur, vérifier la connexion des cables reliant au contrôleur.
Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :
UrbanGlide Channel
Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notreactualité.
Vous retrouverez la dernière mise à jour de ce manuel au format numérique en vous connectant sur notre site web :
www.urbanglide.com
(Rubrique modeleconcerné).
La version papier vous sera remise sur simple demande auprès de notre service client.
Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une Recommendation d'utilisation.
Nous soussigné PACT GROUP déclarons par la présente que le produit.
Modèle : URBANGLIDE RIDE 100 CITY
Type :Trottinette électrique
Fonction : Trottinette pour transport individuel
Description du produit : Trottinette électrique pliable dont la vitesse maximalé est de 25Km/h.
Lot de fabrication : 202302UG160CITYYKKBL
Année de fabrication : 2023
Répond à toutes les normes et directives techniques ci-dessous :
DIRECTIVES
| 2014/30/EU | 2006/42/EU | 2011/65/UE |
STANDARD DE TESTS
| EN 17128:2020 | EN ISO 12100:2010, | IEC 62321 |
| EN60335-1 :2012+A11 :2014+A13 :2017 | |
Tous les tests ont ete effectués par les laboratoires mentionnés ci-dessous :
La presente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataires
le 22/03/2022
Representant de la société :
PACT GROUP
29 Promenade Michel Simon
Noisy le Grand France
Maurice Bodokh
PDG
PACT Group S.A.S. - 29, promenade Michel Simon - 93160 NOISY-LE-GRAND - FRANCE - Tél : 01.55.85.81.81 - Fax : 01.55.85.81.82 - Internet : www.pactgroup.fr
S.A.S. au capital de 1.000.000 Euros - RCS Bobigny B 337 891 873 - Siret 337 891 873 00065 - APE 4651Z - TVA FR 23337891873
UrbanGlide
