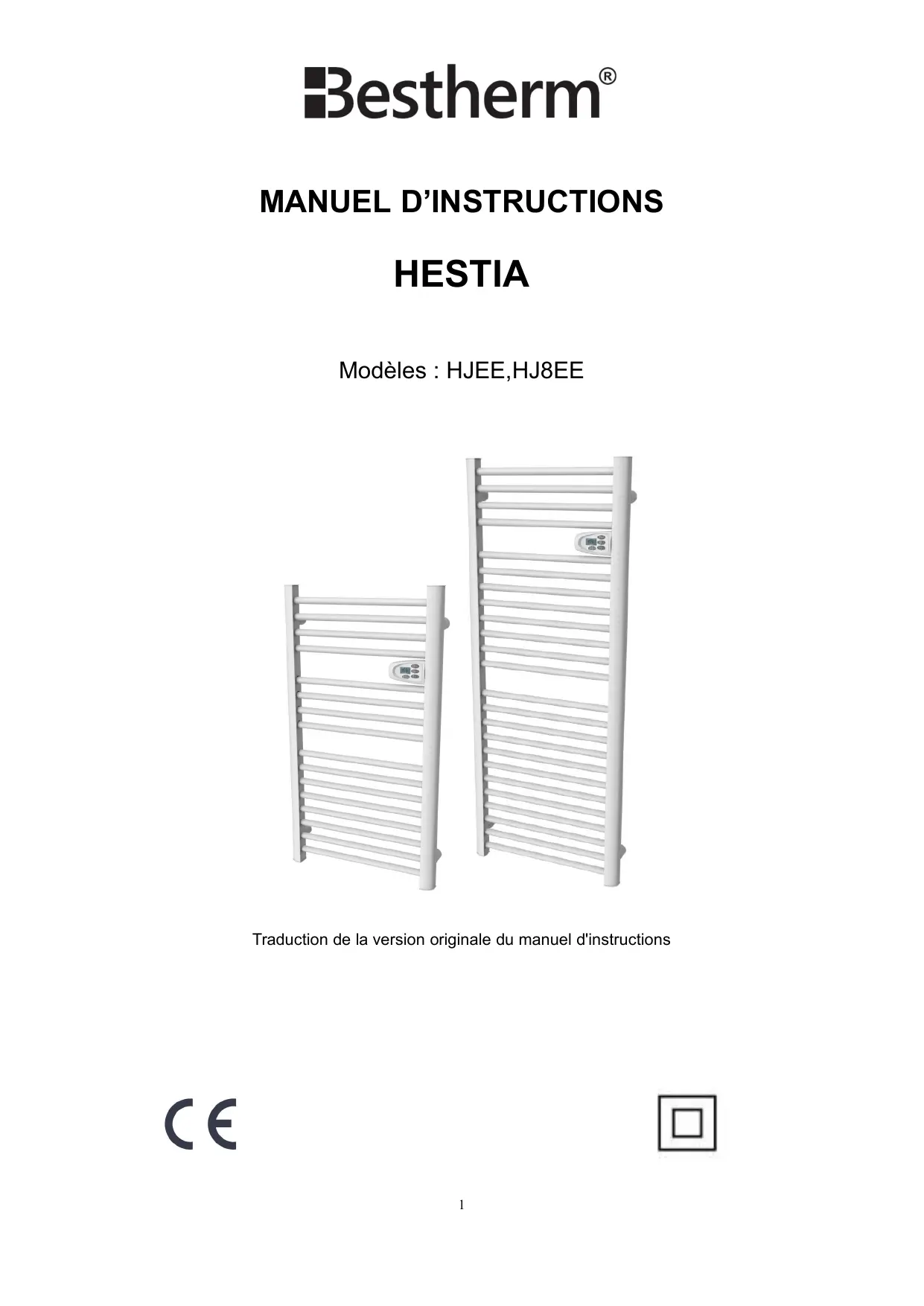

MODE D'EMPLOI 500 Watts BESTHERM

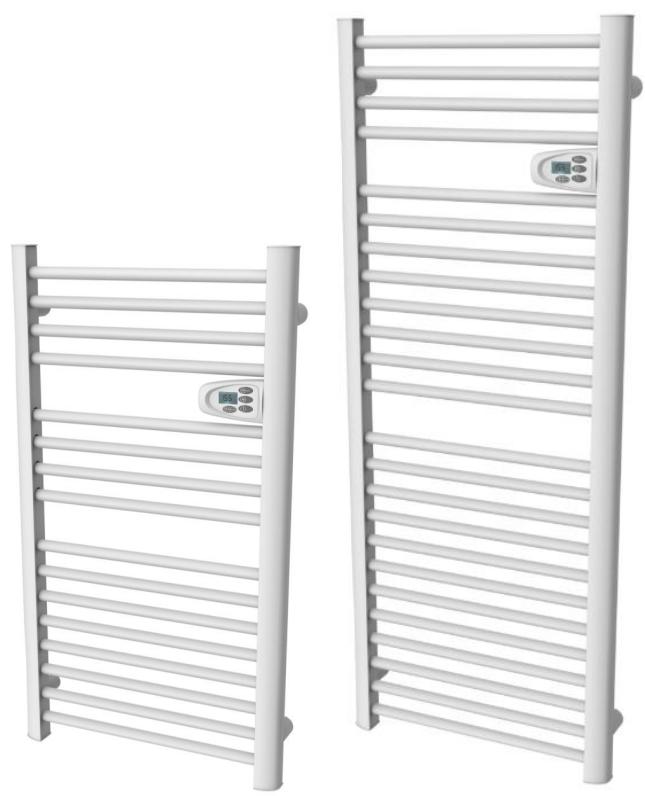

HESTIA Modèles : HJEE,HJ8EE

1 ! Traduction de la version originale du manuel d'instructions

D'UTILISER L'APPAREIL. ° Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. e Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. e Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. e Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

e ATTENTION ! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables. e Sile câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d'éviter un danger. e L'appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant. e. © MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil. e MISE EN GARDE: Cet appareil est destiné seulement au séchage du linge lavé à l’eau. e MISE EN GARDE: Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600 mm au-dessus du sol. e Ne pas utiliser l'appareil avec un programmateur, une minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement, car il y a risque de feu si l'appareil est recouvert ou placé de façon incorrecte. Utiliser uniquement un dispositif de pilotage à distance connecté par le câble pilote. e L'appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR)

ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. e L'appareil doit être branché sur un circuit électrique indépendant protégé par un coupe-circuit bipolaire conformément à la norme d'installation électrique NF C 15-100. e ATTENTION: Afin d'éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, cet appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité. e L'appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne dans la baignoire ou la douche. e Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation. e Pour votre sécurité, l'appareil est équipé d’un coupe-circuit thermique. En cas de surchauffe, l'alimentation électrique sera coupée. ° En ce qui concerne les informations détaillées sur la méthode de fixation et pour l'installation de l'appareil de chauffage destiné à être fixé par des vis ou d’autres moyens, se référer à la section “INSTALLATION”. . En ce qui concerne les informations détaillées sur le raccordement du câble électrique, se référer à la section “RACCORDEMENT ELECTRIQUE”.

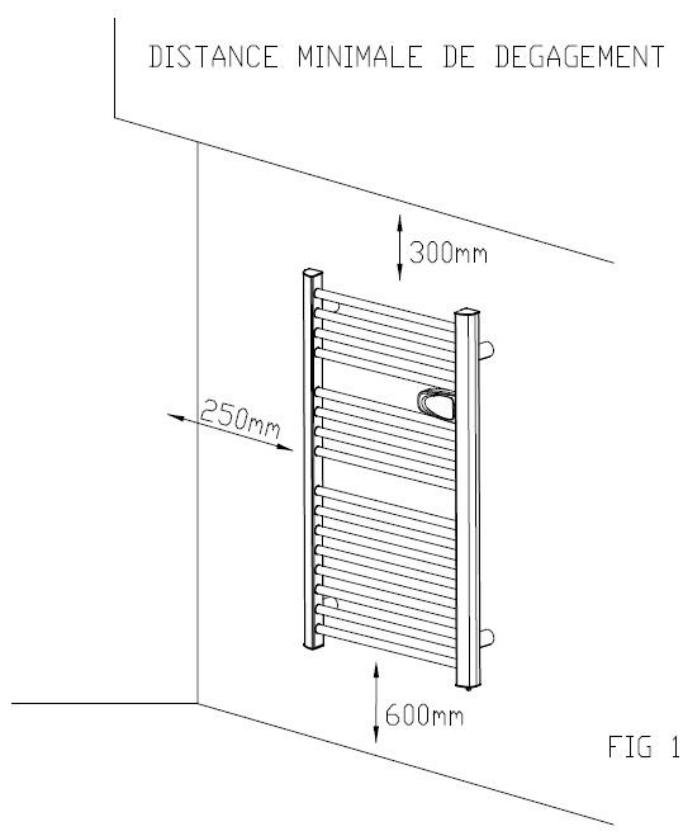

- Ne pas placer l'appareil juste en-dessous d’une prise de courant. - Ne pas placer l'appareil dans une pièce humide ou à proximité d’un point d'eau. - Ne pas utiliser l'appareil à l'extérieur. - Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation. - Ne pas placer l'appareil à proximité d’obstacle limitant la circulation de l’air autour. - Fixer verticalement l’appareil au mur tel que décrit ci-dessous. - Choisir des vis et chevilles adaptées aux matériaux du mur et au poids de l'appareil. Recommandations pour la fixation murale - N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur! - Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, .….). - Ne percez pas de trou à proximité d'anciens trous, même rebouchés. - Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu’au poids de l’appareil. Respectez

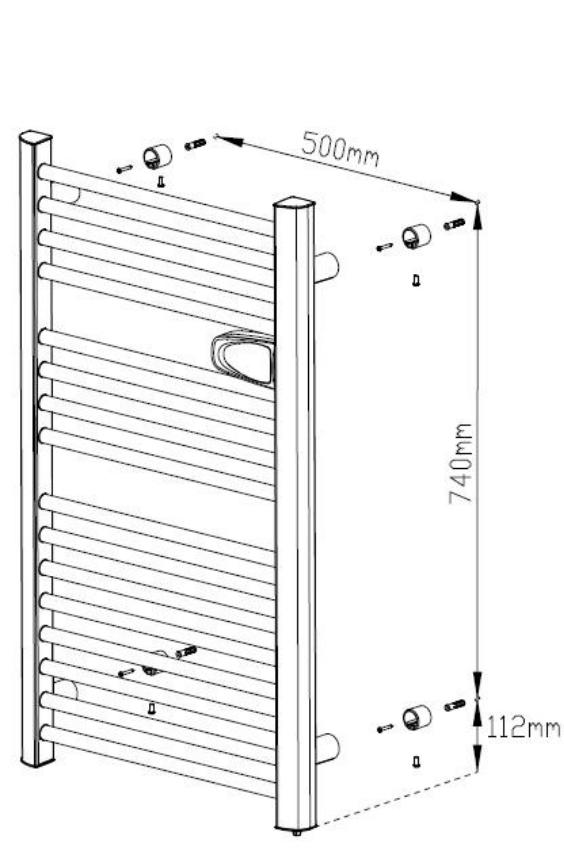

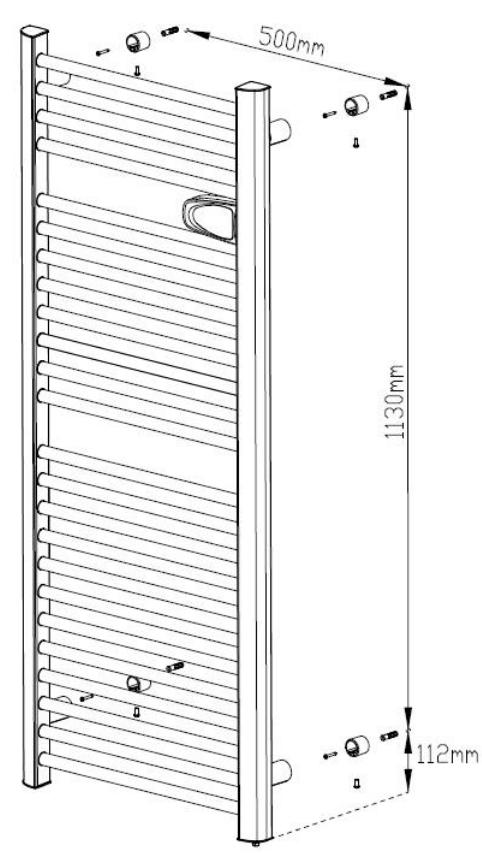

le diamètre des vis de fixation indiqué dans la présente notice. - Ne modifiez pas les trous destinés à fixer l'appareil ou son support de fixation sur le mur. - Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière. - Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire. FIXATIONS e Utilisez les supports muraux fournis pour fixer l'appareil. Respectez les distances minimales d'obstacles (voir Fig1). . Fixez les supports muraux sur un mur résistant et plat à l’aide des vis et chevilles appropriées au type de mur et selon les cotes indiquées sur le schéma d'installation. (voir Fig 2). e Présentez l'appareil face aux supports muraux et l’insérer. Utilisez ensuite les vis prévues à cet effet pour maintenir l'appareil aux supports fixés au mur. (voir Fig 2).

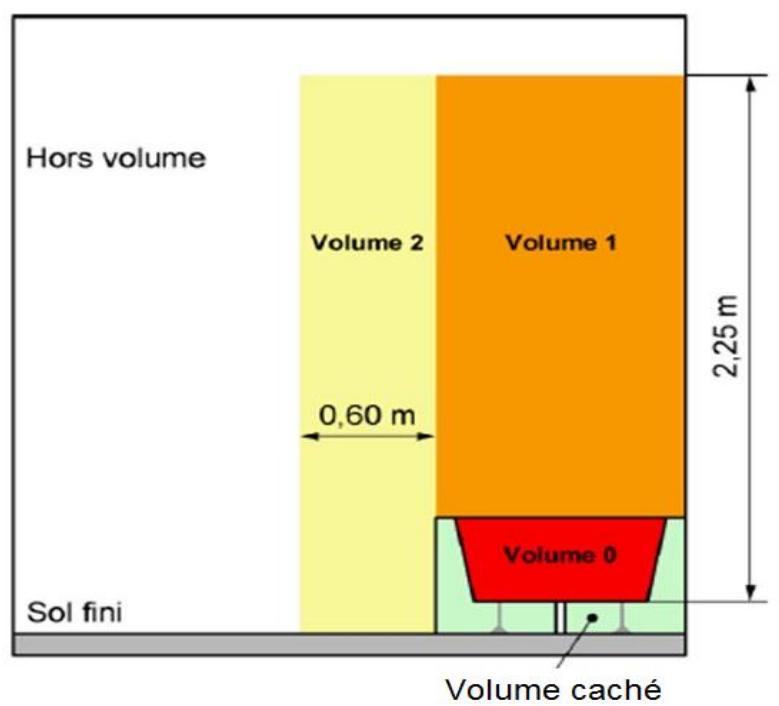

INSTALLATION DANS LA SALLE DE BAIN

Avertissement: cet appareil doit être installé

uniquement dans le volume 2 ou hors volume d’une

salle de bain conformément aux exigences de la norme française d'installation électrique NF C15-100. Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggérons de contacter un électricien professionnel pour toute aide. Hors volume Volume 2 2,25m 0,60 m Soil fini » Volume caché RACCORDEMENT ÉLECTRIQUE ATTENTION : avant toute intervention, coupez l'électricité au disjoncteur principal. - L'installation doit être réalisée dans les règles de l’art et être conforme aux normes en vigueur dans le pays (NF C15-100 en France). - L'appareil doit être raccordé dans un boîtier mural normalisé placé à 60 cm au moins du sol. - L'appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur. - L'appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant

un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L'appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté à Neutre (230V) Fil marron ou rouge connecté à Phase (230V) Fil noir connecté à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote. (Ne pas le connecter à la terre). - En l'absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact électrique avec les autres fils ou la terre

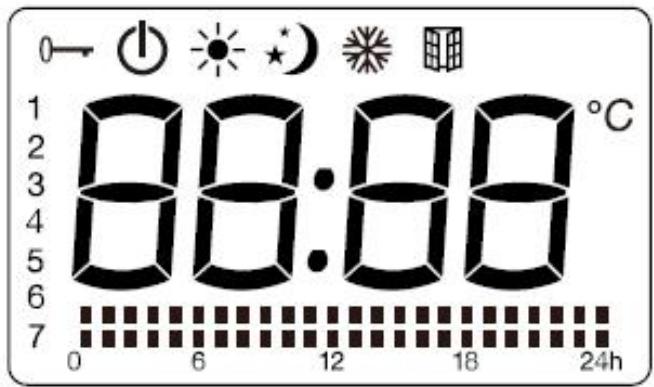

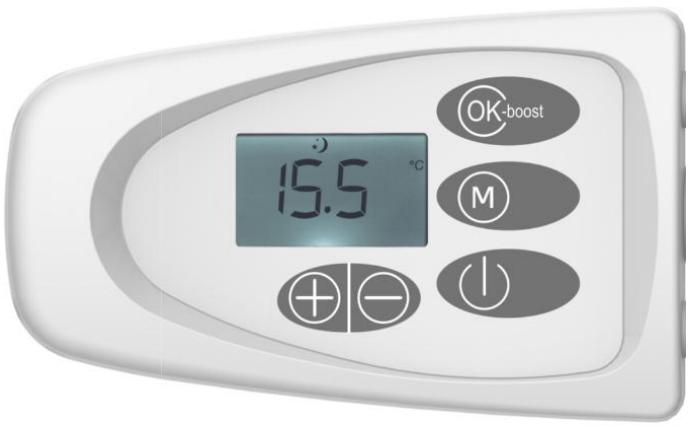

NN OO & © No Fonctions des icônes sur l'écran LCD: Symbole Fonction Mode veille (l'appareil ne fonctionne pas mais est mis sous tension) Mode hors gel (l'appareil maintient la température ambiante à environ 7°C) EL Mode confort (réglage de la température souhaitée) :) Mode eco (maintient la température ECO qui est égale à la température de confort abaissée de 3,5°C.) P Mode pilote (programmes quotidiens par programmateur fil pilote) 0— Verrouillage du clavier La fonction détection automatique d'aération LE Température (centigrades) Réglage personnalisé du mode:

Symbole Fonction Ô) Veille OK-boost bouton de confirmation ou maintenez pendant 3 secondes pour sélectionner le mode bSt1 1 bSt2 ou appuyez brièvement sur sélectionner le mode de fonctionnement : Confort / ECO 1 Programme ou Fil pilote / Hors-gel M Appuyez M en même temps pour afficher le menu de réglage : réglage du minuteur, réglage du mode Programme, Détection de fenêtre, verrouillage du clavier. +/- Température/Temps/Jour de la semaine réglage TIONNEMEN

I. Sélectionner le mode (bouton OK-boost)

1) Pour la première fois que vous utilisez l'appareil, après l'avoir branché à l'alimentation électrique

et après avoir réglé l'horloge, il se met en veille et vous pouvez appuyer sur le bouton veille pour entrer dans le mode confort. Remarques : En cas de coupure de courant, l’appareil conserve en mémoire uniquement les paramètres, la température et le mode de fonctionnement. Quand le courant est rétabli, il faut régler à nouveau l’horloge pour pouvoir utiliser normalement le mode Programme. Appuyez sur OK-boost pour sélectionner l’un des modes : Confort 2€ IECO *) 1 Programme ou Fil Pilote. PF J'Hors-gel +.

2) Les modes Programme et Fil pilote s'excluent mutuellement. Quand l'appareil fonctionne dans

le mode Programme, appuyez sur le bouton M pendant 3 s pour qu'il bascule du mode Programme au mode Fil pilote. Quand l'appareil fonctionne dans le mode Fil pilote, appuyez sur le bouton M pendant 3 s pour qu'il bascule du mode Fil pilote dans le mode Programme. Les interfaces des modes Programme et Fil pilote sont les suivantes :

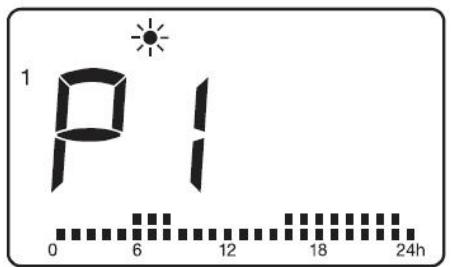

mode Programme mode Fil pilote Remarque : Pour le mode Programme, le réglage et la sélection du mode sont séparés. Pour régler le mode programme, appuyez sur M pour afficher le menu de réglage et sélectionner le réglage du mode Programme, puis appuyez sur OK-boost pour afficher l'interface de réglage. Pour plus de détails, consultez le sous-chapitre 2 « Régler le mode Programme » du chapitre IV « Menu de réglage ». Mode Fil pilote - Appuyez sur le bouton OK-boost pour sélectionner le mode Programme : " OÙ Fil pilote F. Dans le mode Fil pilote, sélectionnez le mode via la commande externe (pour la France uniquement). - Pour les pays autres que la France, si vous choisissez le mode Fil pilote, l'appareil fonctionnera dans le mode Confort par défaut. - Quand l'interface est dans le mode Programme, appuyez sur le bouton M pendant 3 s pour qu'il bascule du mode Programme dans le mode Fil pilote. - Lorsque le contrôleur externe est programmé, l'affichage indique: Réglage du mode : Icone affichée commande du pilote Mode Confort Jet PF ES 2 sl, Mode Confort 285 -1 | F—{ ét sl, Ale Mode Confort ec -2 | F-0 € Mode Eco *) F * Mode Hors Gel x F * Mode Veille PF o

Il. Mode Boost bSt1 / bSt2 Sous tous les autres modes de travail, à l'exception du mode pilote Fil, maintenez le bouton OK-boost enfoncé pendant 3 secondes pour activer ou désactiver le mode boost. En mode boost, la température est automatiquement réglée à 29°C et ne peut pas être ajustée. Appuyez sur +/- pour choisir bSt1 / bSt2. Appuyez brièvement sur OK-boost pour confirmer et activer le mode boost, ou appuyez sur M pour quitter ou attendez 30 secondes pour que l'appareil sorte automatiquement et revienne à l'interface de travail précédente. bSt1: le sèche-serviettes fonctionne en mode boost pendant une heure, puis revient au mode précédent. bSt2: le sèche-serviettes fonctionne en mode boost pendant deux heures, puis revient au mode précédent.

Pour quitter le mode boost, appuyez sur le bouton M ou maintenez OK-boost pendant 3 secondes. Il. Régler la température

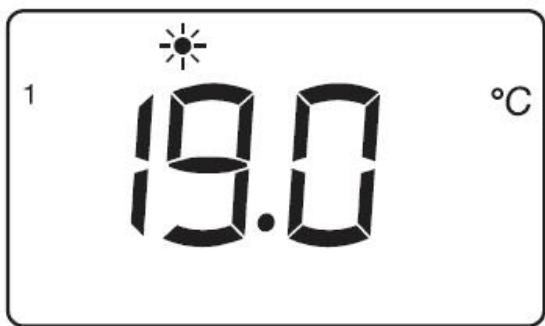

1. Dans le mode Confort ou ECO (à l'exception du mode Hors-gel), la température est réglable.

Appuyez sur + ou - pour régler la température désirée du mode Confort entre 5 °C et 29 °C. La différence de température entre le mode ECO et le mode Confort est de 3,5 °C, donc la plage de température du mode ECO est comprise entre 1,5 °C et 25,5 °C.

2. Appuyez sur les boutons autres que +/- pour finir le réglage ou attendez 5 s qu'il soit

automatiquement sauvegardé.

3. Quand la température de la pièce est supérieure à la température réglée, le radiateur arrête de

IV. Menu de réglage (M)

Appuyez M pour afficher l'interface du menu de réglage.

19.0nN Appuyez sur +/- pour sélectionner le réglage de l'horloge IC:00 , le réglage du mode Programme le réglage du verrouillage clavier t—. L'icône sélectionnée clignote et les autres icônes restent allumées. Appuyez M pour quitter le menu de réglage ou attendez 30 s que l'appareil le quitte automatiquement et retourne à l'interface de fonctionnement. (CO0

1. Régler l'horloge l'E ‘LILI

Appuyez M pour afficher l'interface du menu de réglage, puis appuyez sur +/- pour sélectionner le réglage de l'horloge 12:00 . Quand 12:00 clignote, appuyez sur OK-boost pour commencer le réglage. Appuyez sur +/- pour régler les heures entre 00 et 23. Appuyez sur OK-boost pour confirmer le réglage des heures et passer au réglage des minutes (00-59). Appuyez sur OK-boost pour confirmer le réglage des minutes et passer au réglage du jour de la semaine (1-7). Appuyez sur OK-boost pour confirmer ou attendez 30 s que l'appareil sauvegarde automatiquement et retourne à l'interface de fonctionnement.

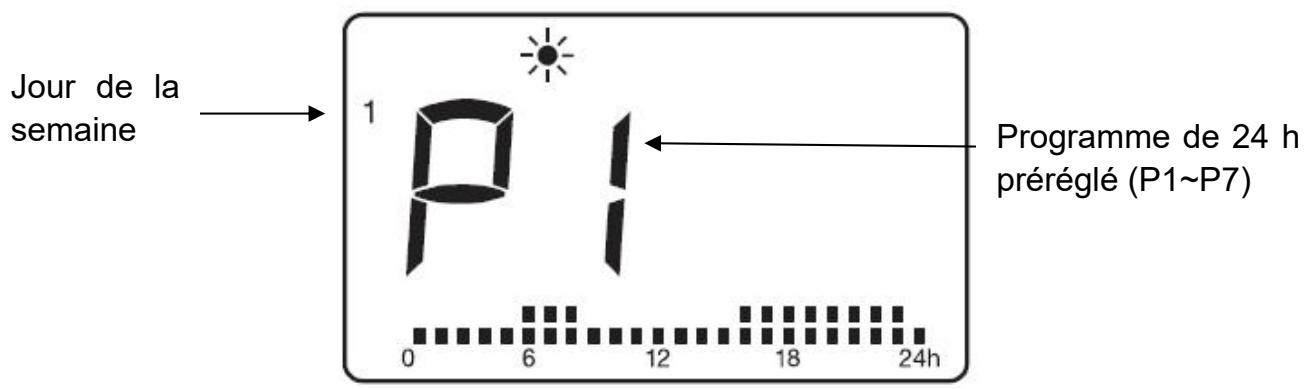

2. Régler le mode Programme

- Appuyez sur M pour afficher l'interface de réglage, puis sur +/- pour sélectionner le réglage du mode Programme à clignote, appuyez sur OK-boost pour afficher l'interface de réglage. - En mode programme, vous pouvez choisir parmi 7 programmes prédéfinis de 24 heures (de P1 à P7) correspondant à chaque jour de la semaine. REMARQUE : les 7 programmes prédéfinis de 24 heures (de P1 à P7) sont programmables. Pour chaque heure, vous pouvez choisir entre le mode confort et le mode économique. Si vous souhaitez configurer vos programmes préférés de P1 à P7, veuillez vous reporter à la section Configuration de 7 programmes prédéfinis de 24 heures (de P1 à P7) ». Dans le mode Programme, les réglages par défaut des jours 1 à 7 de la semaine sont les suivants : Jours 1 à 5 : utilisation du programme P1, Jours 6 et 7 : utilisation du programme P3.

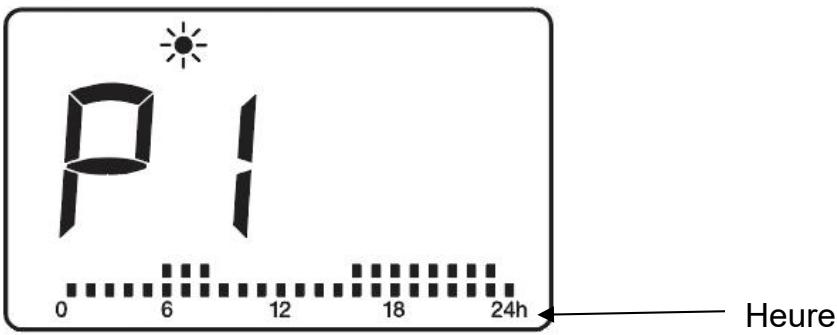

Les réglages par défaut des programmes P1 à P7 sont les suivants :

0 6 12 18 24h Appuyez sur +/- pour choisir un programme de P1 à P7 pour le jour 1 (Lundi). Appuyez sur OK-boost pour confirmer et choisir pour le jour suivant. Après avoir terminé le réglage du jour 7 (Dimanche), appuyez sur OK-boost pour confirmer ou attendez 30 s que l'appareil retourne automatiquement à l'interface de fonctionnement. Jour de la semaine Programme de 24 h préréglé (P1-P7) Réglages des 7 programmes de 24 h préréglés (P1-P7) Pressez M pour accéder à l'interface de reglage et +/- pour sélectionner le réglage du mode

programme . Ignorez les informations relatives au jour, il suffit de presser le bouton +/- pour sélectionner un programme de P1 à P7, le numéro du programme clignote. Maintenez pressé OK-boost pendant 3 secondes pour dans l'interface de réglage du programme.

1. Pressez +/- pour choisir l'heure (de 1 à 24). Pour chaque heure,deux différents modes sont

proposés: le mode confort et le mode économique. L'icône du mode de réglage en cours pour

l'heure clignote. Pressez + pour choisir le mode confort M , ou pressez - pour choisir le mode économique l , où OK-boost pour conserver le réglage précédent. À chaque fois que vous pressez le bouton +/- ou le bouton OK-boost, le mode confort ou le mode économique sélectionné est immédiatement enregistré et, dans le même temps, vous passez automatiquement au réglage pour l'heure suivante.

2. Après le réglage de la 24e heure, appuyez sur +/- ou sur OK-boost pour terminer le réglage et

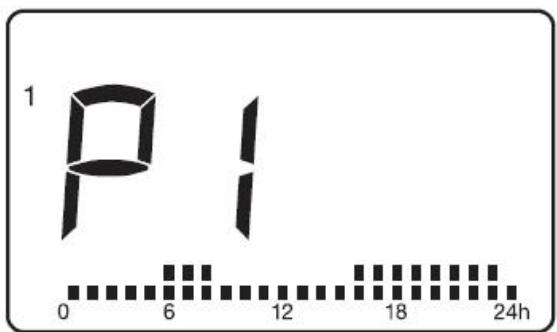

retourner à l'interface de réglage initiale. Par exemple, si vous effectuez le réglage de P1 depuis l'interface ci-dessous (jour 1, P1), l'appareil retournera à l'interface ci-dessous (jour 1, P1) quand vous aurez fini le réglage de la 24e heure de P1. Remarques :

1. En cas de coupure de courant, l'appareil conserve en mémoire uniquement les

paramètres, la température et le mode de fonctionnement. Quand le courant est rétabli, il faut régler à nouveau l’horloge pour pouvoir utiliser normalement le mode Programme.

2. Après avoir terminé les réglages du mode Programme, ils sont sauvegardés, mais

l'appareil ne commence pas automatiquement à fonctionner dans le mode Programme. Vous devez appuyer sur OK-boost pour sélectionner le mode Programme et faire fonctionner le radiateur dans ce mode.

3. Mode détection de fenêtre

Appuyez M pour afficher l'interface du menu de réglage et sélectionnez la fonction de détection de fenêtre avec #/-. Quand ÜE clignote, appuyez sur OK-boost pour entrer dans la fonction détection automatique d'aération. Appuyez sur +/- pour choisir “ON” ou “OFF”. Si “ON” est sélectionné, la fonction détection automatique d'aération est activée et l'icône “ apparaîtra à l'écran. Lorsque la baisse de température est détectée, l'appareil passe automatiquement en mode hors gel avec l'icône %® clignotant. Lorsque l'augmentation de température est détectée, l'appareil reviendra au

mode précédent avec l'icône “* allumée. Vous pouvez choisir “OFF” pour désactiver la fonction détection automatique d'aération. Remarques: la fonction détection automatique d'aération n’est pas disponible en mode hors gel et mode boost.

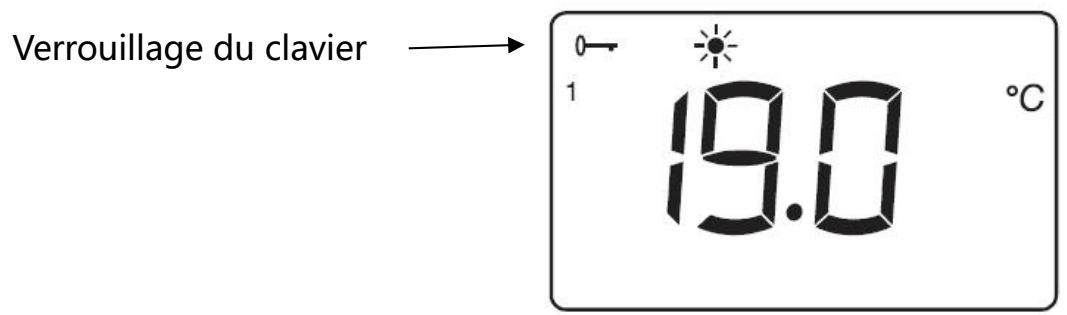

4. Verrouillage du clavier —

Appuyez M pour afficher l'interface du menu de réglage, puis sur +/- pour sélectionner l'icône du verrouillage du clavier —, ensuite appuyez sur OK-boost pour activer le verrouillage du clavier 0— et retourner à l'interface de fonctionnement. Pour désactiver le verrouillage, appuyez sur M pendant 3 s. Verrouillage du clavier. — | Jet Remarques :

1. Le verrouillage du clavier ne verrouille pas le bouton veille O,

2. Le verrouillage du clavier est automatiquement désactivé dans les cas suivants :

1) L'appareil est mis en veille en appuyant sur le bouton @,

2) L'appareil est deconnecté d'alimentation.

V. En cas de coupure de courant

Tous les réglages ci-dessus de température, heure, date et programmes restent valides tant que l'alimentation électrique n'est pas coupée. Après une coupure de courant, lors de la remise sous tension, l'appareil repartira sur le mode et la température de consigne sélectionnés avant la coupure de courant. L'appareil conserve uniquement en mémoire les paramètres : température et mode du thermostat. Lors de la remise sous tension, la date et l'heure devront impérativement être réglées afin de faire fonctionner les différents programme correctement. CARACTERISTIQUES TECHNIQUE Modèle/ Ref. HJEE HJ8EE Tension nominale 230 V- 230 V- Fréquence nominale | 50 Hz 50 Hz Puissance nominale | 500 W 750 W Classe de protection | Il Protection IP IP24 IP24 Fil pilote 6 ordres 6 ordres Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HJEE Caractéristique Symbole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique] Prom 0,3 KW contrôle thermique manuel de la charge avec] Non nominale thermostat intégré Puissance thermique| Pmin N/A KW contrôle thermique manuel de la charge avec] Non minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique]! Pmaxc 0,3 KW contrôle thermique électronique de la charge] Non maximale continue avec réception d'informations sur la température de la pièce et/ou extérieure Consommation puissance thermique régulable par! Non d'électricité auxiliaire ventilateur À la puissance) elmax 0 KW Type de contrôle de la puissance thermique/de la thermique nominale température de la pièce (sélectionner un seul type) À la puissance| €lmin 0 KW contrôle de la puissance thermique à un] Non thermique minimale palier, pas de contrôle de la température de

la pièce En mode veille else 0.00048 | KW contrôle à deux ou plusieurs paliers] Non manuels, pas de contrôle de la température de la pièce contrôle de la température de la pièce avec| Non thermostat mécanique contrôle électronique de la température de la| Non pièce contrôle électronique de la température de la| Non pièce et programmateur journalier contrôle électronique de la température de la| Oui pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec| Non détecteur de présence contrôle de la température de la pièce, avec| Oui détecteur de fenêtre ouverte option contrôle à distance Non contrôle adaptatif de l'activation Non limitation de la durée d'activation Non capteur à globe noir Non HOM'Y SAS GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Coordonnées de contact Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HJBEE Caractéristique Symbole Valeur Unité Caractéristique Unité Puissance thermique Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique] Prom 0,4 KW contrôle thermique manuel de la charge avec] Non nominale thermostat intégré Puissance thermique| Pmin N/A KW contrôle thermique manuel de la charge avec] Non

minimale (indicative) réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique]! Pmaxc 0,4 KW contrôle thermique électronique de la charge] Non maximale continue avec réception d'informations sur la température de la pièce et/ou extérieure Consommation puissance thermique régulable par! Non d'électricité auxiliaire ventilateur À la puissance) elmax 0 KW Type de contrôle de la puissance thermique/de la thermique nominale température de la pièce (sélectionner un seul type) À la puissance| €lmin 0 KW contrôle de la puissance thermique à un] Non thermique minimale palier, pas de contrôle de la température de la pièce En mode veille else 0.00048 | KW contrôle à deux ou plusieurs paliers] Non manuels, pas de contrôle de la température de la pièce contrôle de la température de la pièce avec| Non thermostat mécanique contrôle électronique de la température de la| Non pièce contrôle électronique de la température de la| Non pièce et programmateur journalier contrôle électronique de la température de la| Oui pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec| Non détecteur de présence contrôle de la température de la pièce, avec| Oui détecteur de fenêtre ouverte option contrôle à distance Non contrôle adaptatif de l'activation Non limitation de la durée d'activation Non capteur à globe noir Non HOM'Y SAS GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Coordonnées de contact

Problème Solution L'appareil ne chauffe pas Vérifiez que les disjoncteurs de l'installation sont enclenchés, ou que le délesteur n’a pas coupé l'alimentation (si l'installation en comporte un). Sélectionnez le mode CONFORT. Augmentez le réglage de température. L'appareil chauffe en | Vérifiez que l’appareil n'est pas dans un courant d'air. permanence Diminuez le réglage de température. MAINTENANCE

1. Isolez toujours l'appareil de l'alimentation électrique et

laissez-le refroidir avant toute opération de maintenance.

2. Utilisez un aspirateur pour enlever la poussière des grilles.

3. Nettoyez l'extérieur de l'appareil en l’essuyant avec un linge

humide et en le séchant avec un linge sec. N'immergez jamais l'appareil dans l’eau et ne laissez jamais d'eau pénétrer dans l'appareil. RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE Le pictogramme de la poubelle barrée indique que le produit doit faire l'objet d'un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement.
