SM 61 DFN - Cuisiniere mixte LA GERMANIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisiniere mixte 2 fours pose libre
Marque / Modele	La Germania SM 61 DFN
Couleur	Noir
Largeur	60 cm
Hauteur	88,5 cm
Profondeur	60 cm
Poids net	46 kg
Table de cuisson	Mixte gaz + electrique
Nombre de feux gaz	3
Puissance feux gaz	0,95 kW + 1,7 kW + 2,9 kW
Plaque electrique	1 plaque 18 cm - 2 kW
Allumage	Automatique une main
Securite gaz	Thermocouples sur tous les feux
Four principal (bas)	Electrique multifonction - 60 litres
Puissance four principal	2 550 W
Puissance gril	2 000 W
Modes de cuisson	6 fonctions
Nettoyage four principal	Catalytique
Eclairage four	Oui
Four secondaire (haut)	Electrique convection naturelle - 30 litres
Puissance four secondaire	1 200 W
Nettoyage four secondaire	Manuel
Classe energetique	A
Accessoires fournis	2 grilles + 2 lechefrites + cordon electrique
Disponibilite pieces detachees	6 ans

FOIRE AUX QUESTIONS - SM 61 DFN LA GERMANIA

Combien de feux possède la LA GERMANIA SM 61 DFN et de quel type ?

La table de cuisson est mixte : elle comprend 3 feux gaz et 1 plaque électrique. Les feux gaz développent respectivement 0,95 kW (petit feu), 1,7 kW (semi-vif) et 2,9 kW (feu vif). La plaque électrique de 18 cm délivre 2 kW.

Quelle est la capacité des deux fours ?

La cuisinière dispose de deux fours indépendants. Le four principal (bas) offre 60 litres de capacité avec fonctions multifonction et nettoyage catalytique. Le four secondaire (haut) propose 30 litres en convection naturelle, idéal pour gratins et réchauffage.

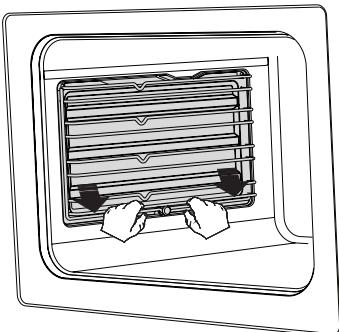

Comment fonctionne le nettoyage catalytique du four principal ?

Les parois catalytiques absorbent les graisses projetées lors de la cuisson et les décomposent progressivement à partir de 200 °C. Il suffit de laisser le four chauffer à haute température après utilisation. Le four haut, lui, se nettoie manuellement à l'éponge et au produit doux.

Comment allumer les feux gaz de la SM 61 DFN ?

L'allumage est automatique à une main : appuyez sur le bouton correspondant, tournez-le en position de flamme maximum et maintenez-le enfoncé 3 à 5 secondes après l'allumage pour activer le thermocouple de sécurité. Si la flamme s'éteint, recommencez l'opération.

Qu'est-ce que le thermocouple et à quoi sert-il ?

Le thermocouple est un dispositif de sécurité gaz intégré à chaque brûleur. Il détecte la présence de flamme et coupe automatiquement l'arrivée de gaz si le feu s'éteint accidentellement (courant d'air, débordement). Il faut maintenir le bouton enfoncé quelques secondes à l'allumage pour le chauffer.

Quels accessoires sont livrés avec la cuisinière ?

La SM 61 DFN est livrée avec 2 grilles et 2 lèchefrites pour le four principal, ainsi qu'un cordon électrique (fourni sans prise secteur). Il est conseillé de faire poser la prise par un électricien agréé selon la configuration de votre installation.

Quelle est la classe énergétique de la LA GERMANIA SM 61 DFN ?

La cuisinière est classée classe A sur l'étiquette énergie européenne, ce qui correspond à une bonne efficacité énergétique pour ce type d'appareil mixte deux fours. L'usage du four gaz (si applicable) ou des feux gaz reste généralement plus économique que l'électrique pur.

Quelles sont les dimensions et le poids pour l'installation ?

La SM 61 DFN mesure 60 cm de large, 60 cm de profondeur et 88,5 cm de hauteur. Elle pèse 46 kg. Prévoyez un espace dégagé de chaque côté et vérifiez que le sol peut supporter le poids avant installation.

Combien de modes de cuisson propose le four principal ?

Le four principal électrique dispose de 6 modes de cuisson : convection naturelle, chaleur tournante, gril, et d'autres fonctions combinées selon le sélecteur. Une lampe intérieure permet de surveiller la cuisson sans ouvrir la porte.

Peut-on obtenir des pièces détachées pour la SM 61 DFN ?

Oui, La Germania garantit la disponibilité des pièces détachées pendant 6 ans après l'achat. Pour commander thermocouples, résistances, joints de porte ou boutons, contactez un revendeur agréé ou consultez des sites spécialisés comme Spareka ou Fixpart.

Le four secondaire (haut) peut-il fonctionner en même temps que le four principal ?

Oui, les deux fours sont totalement indépendants et peuvent fonctionner simultanément à des températures différentes. C'est l'un des grands avantages de la configuration deux fours : cuire un plat principal dans le grand four et réchauffer ou gratiner dans le petit four au même moment.

La cuisinière est-elle compatible gaz naturel et butane/propane ?

La SM 61 DFN est généralement livrée en configuration gaz naturel (G20). Des gicleurs d'adaptation pour butane ou propane (G30/G31) peuvent être fournis ou commandés séparément. La conversion doit être réalisée par un professionnel qualifié et la plaque signalétique mise à jour.

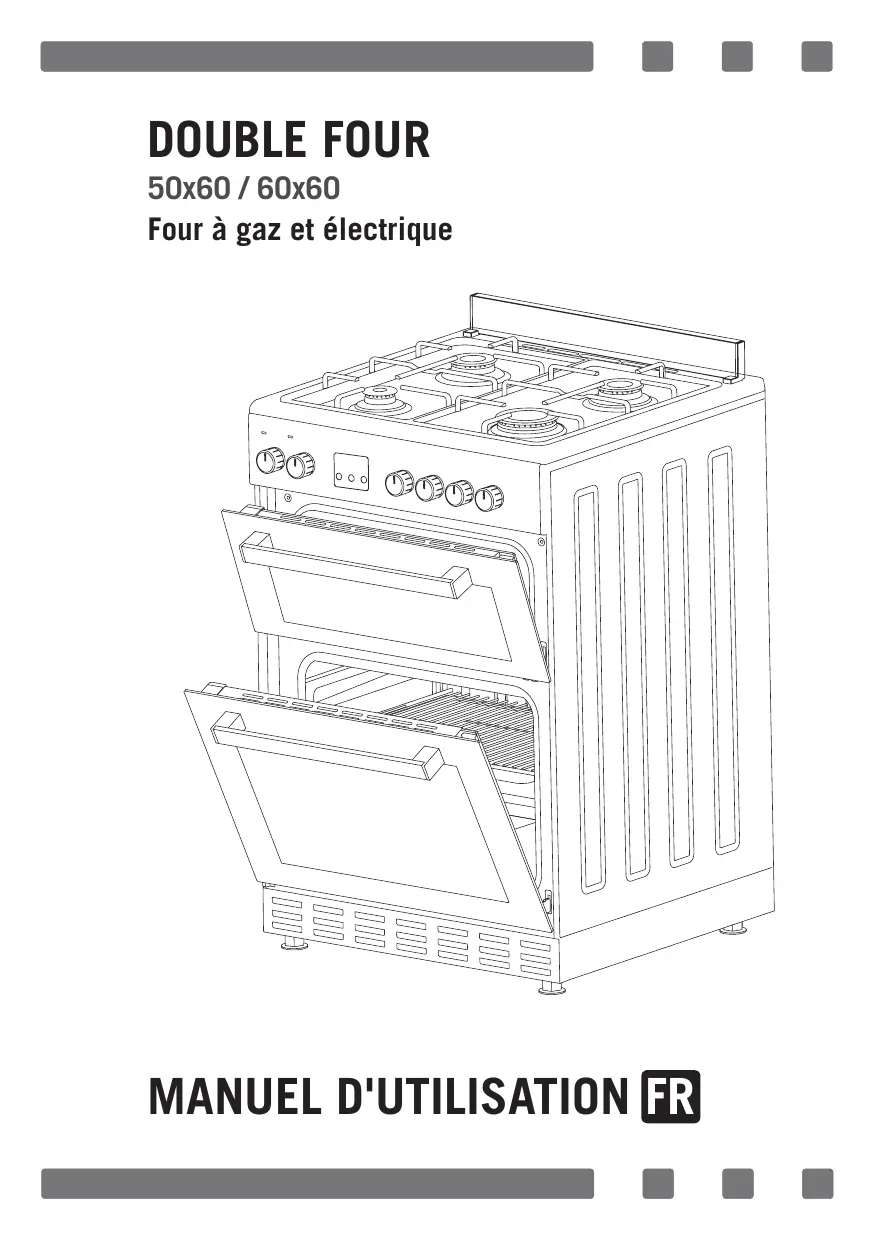

MODE D'EMPLOI SM 61 DFN LA GERMANIA

Four à gaz et électrique

MANUEL D'UTILISATION FR

Cherutilisateur,

Notre objectif est que ce produit fabriqué dans nos installations modernes dans un excellent environnement de travail, en conformité avec le concept de qualité totale, vous donne totale satisfaction.

Par conséquent, nous vous suggérons de dire attentivement le manuel de l'utilisateur avant d'utiliser le produit et de le garder en permanence à votre disposition.

Note: Ce manuel de l'utilisateur est préparé pour plusieurs modèles.. Il se peut que certaines des caractéristiques spécifiées dans ce manuel ne soient pas disponibles dans votre apparéil.

*Marquez les produits en option.

"CET APPAREIL DOIT ETRE INSTALLLE SELON LES REGLEMENTS EN VIGUEUR ET UTILISE DANS UN ESPAC BIEN AERE. LIRE LES INSTRUCTIONS AVANT D'INSTALLER OU D'UTILISER CET APPAREIL."

"Conforme au Standart DEEE"

TABLE DES MATIERES

Avertissements importants 4
Présentation de l'appareil 7
Avertissements important. 8
Aération de la pierce. 10
Scheme de branchement électrique 11
Installation de votre cuisine 11
Scheme de fixation au mur 12
Caracteristiques Techniques de la cuisinière 12
Caracteristiques Techniques de la cuisinière 13
Description de la cuisine et des bandeaux de commande 15
Utilisation de la partie four 15
Utilisation des plaques chauffantes 17
Utilisation de la partie four 18
Remplacement du gicleur 18

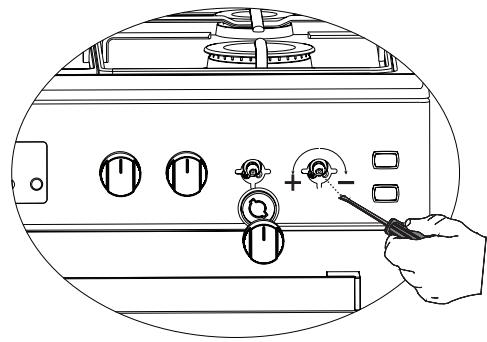

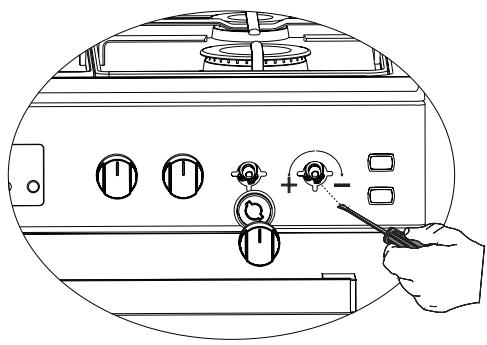

Réglage de la réduction du début de Gaz des robinets de la cuisineire 19
Tableau des temps de cuisson 20
Maintenance et nettoyage 21

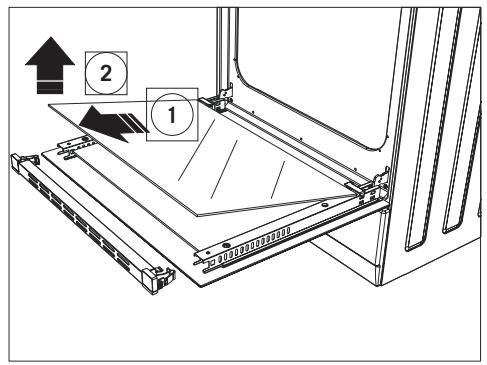

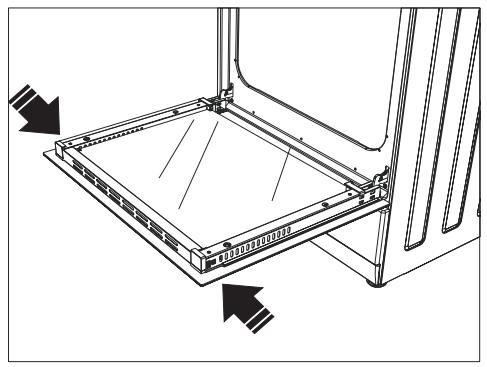

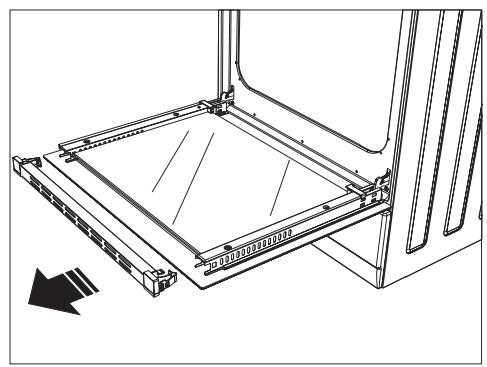

Nettoyage et entretien de la vitre de la porte avant du four 22

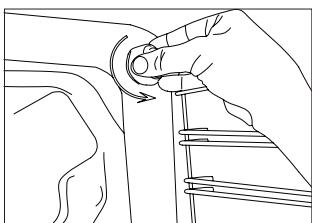

Changement de la lampe du four 23
Changement de la lampe du four 24
Si vous four ne fonctionne pas 24
Mise au rebut respectueuse de l'environnement 25
Informations relatives à l'emballage 25

AVENTISSEMENTS IMPORTANTS

1. AVERTISSEMENT: Pour éviter tout risque d'électrocution, assurez-vous que le circuit électrique du produit est fermé avant de replacer la lampe.
2. AVERTISSEMENT: Avant de toucher les bornes de connexion, il est indispensable de couper tous les circuits d'alimentation.
3. AVERTISSEMENT: Les parties accessibles du grill peuvent devenir chaudes lorsqu'il est en marche. Ne laisses pas les enfants s'approcher de l'appareil.
4. AVENTISSEMENT: Des précautions doivent être prises lors de la cuisson avec des graisses et des huiles, car elles peuvent être dangereuses et provoquer un incendie.
5. AVERTISSEMENT: Risque d'incendie! Évitez de ranger les produits alimentaires sur la surface de cuisson.
6. AVERTISSEMENT: Si la surface est endommagée, débranche l'appareil pour éviter tout risque d'électrocution.
7. AVERTISSEMENT: Les parties accessibles de l'apparil peuvent devenir chaudes lorsqu'il est en marche. Ne laisses pas les enfants s'en approcher.
8. AVERTISSEMENT: L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation.

9. Les conditions de réglage de l'appareil sont indiquées sur la plaque. (ou les étiquettes de données)

10. Cet apparéil n'est pas raccordé à un système d'évacuation des produits de combustion. Par ailleurs, leedit apparéil doit être raccordé et installé selon la législation applicable. Considérez les exigences relatives à la ventilation.

11. L'utilisation d'une cusinière à gaz libre de l'humidité et des produits de combustion dans la piece où elle est installée. En particulier lorsque l'appareil est en cours d'utilisation, assurez-vous que la cuisine est bien ventilée et que les trous de ventilation naturelle ne sont pas obstrués. Vous pouvez également installer un système de ventilation mécanique. (Hotte au-dessus de la cusinière) L'utilisation prolongée de l'appareil peut nécessiter une ventilation supplémentaire. On peut par exemple ouvrir une fenêtre ou, si possible, augmenter le niveau de ventilation d'un système de ventilation mécanique.
12. AVENTISSEMENT: L'appareil est destiné à la cuisson. Par conséquent, il ne doit pas être utilisé à d'autres fins telles que le chauffage d'unepiece.
13. Cet apparéil doit être installé selon les règlements et seulement dans un endroit bien aéré. Lisez les instructions avant d'instructor ou d'utiliser l' apparéil.
14. Avant d'installer l'appareil, vérifiez les conditions locales (type de gaz et pression du gaz) et assurez-vous que les réglages de l'appareil sont appropriés.

FR

1. Ces instructions sont applicables pour les pays dont les symboles sont indiqués sur l'appareil. Si le symbole du pays n'est pas disponible sur l'appareil, il convient de dire les instructions techniques pour adapter l'appareil aux conditions dudit pays.
2. N'utilisez pas d'appareils de nettoyage à la vapeur pour nettoyer l'appareil.
3. Avant d'ouvrir la porte du four, nettoyer les résidus qui s'y trouvent. Laisser d'abord le four refroidir avant de refermer la porte.
4. N'essayez jamais d'éteindre une flamme avec de l'eau; coupez d'abord l'alimentation et, à l'aide d'un couvercle ou d'une couverture, couvrez la flamme.
5. N'utilisez pas de produits de nettoyage durs et abrasifs ou des couteaux racleurs pour nettoyer la vitre de la porte du four, car ils peuvent rayer ou érafler la surface.
6. ÀpRES avoir introduit un plat, assurez-vous que la porté est bien fermée.
7. Ne laissez pas les enfants de moins de 8 ans sans sans surveillance s'approcher de l'appareil.
8. Évitez de toucher les éléments chauffants, au risque de vous brûler.
9. Cet apparéil peut être utilisé par des enfants de 8 ans et plus et des personnes dont les capacité physiques, sensorielles ou mentales sont réduites ou n'ayant pas suffisamment d'expérience ou de connaissances si une personne chargeée de la sécurité les surveille ou leur apprend à utiliser le produit en toute sécurité et en étant conscients des dangers y afférents.

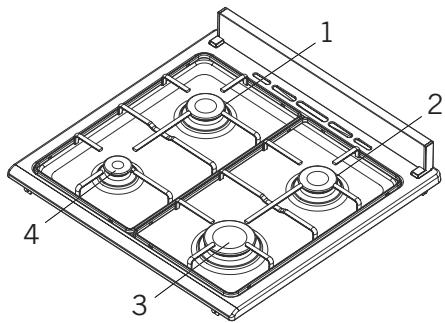

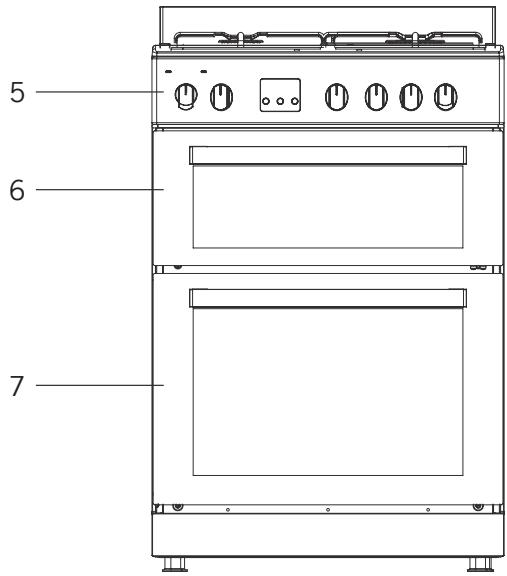

PRÉSENTATION DE L'APPAREIL

1. Brûleur normal
2. Brûleur normal
3. Brûleur auxiliaire
4. Brûleur rapide
5. Panneau de commande
6. Four supérieur
7. Four principal

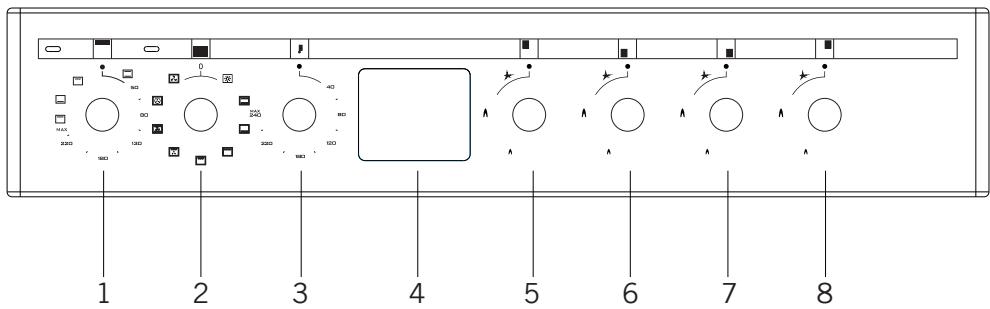

1. Commande et thermostat du four supérieur
2. Commande du four principal
3. Thermostat du four principal

4. Minuteur numérique

5. Brûleur arrêté gauche

6. Brûleur avant gauche
7. Brûleur avant droit
8. Brûleur arrêté droit

Remarque : La signification des symboles figurant sur le panneau de commande de l'appareil est donnée ci-dessous. Tous les symboles ne figurent pas sur tous les modèles, par conséquent, ne vous attardez que sur les symboles qui figurent sur votre apparéil.

AVERTISSEMENTS IMPORTANTS

Raccordement electrique et sécurité

1. Voiture four nécessite un fusible de 16 ou 32 ampères en fonction de la puissance de l'appareil. Si nécessaire, il est recommendé de faire installer l'appareil par un electricien qualifié.
2. Voiture four est reglé en fonction de l'alimentation électrique de 220-240 V CA/380-415 V CA, 50/60 Hz. Si votre alimentation est différente de la valeur spécifique, contactez le centre de service/agréé.
3. Le raccordement électrique du four doit être effectué obligatoirement à l'aide des prises électriques disposant d'un système de mise à la terre, conformément à la réglementation. En l'absence de prise appropriée et équipée d'un système de mise à la terre à l'emplacement d'installation du four, contactez immédiatement unElectricien qualifié. Le fabricant ne saurait être tenu pour responsable en cas de dommages resultant du raccordement de l'appareil à une prise dépourvue d'un système de mise à la terre. Si les extrémités du cable de raccordement sont denudées, en fonction du type d'appareil, procédez à l'installation d'un commutateur approprié et grâce auquel toutes les extrémités peuvent être déconnectées en cas de mise sous et hors tension.
4. En cas de défaillance de votre cable d'alimentation électrique, vous doivent impérativement le faire replacer par le centre de service agréé ou par un électricien qualifié pour éviter tout danger.
5. Le cable électrique ne doit pas toucher les parties chaudes de l'appareil.
6. Veuillez faire fonctionner votre four dans une atmophère sèche.

Connexion de gaz et sécurité

1. Pour le contrôle d'étanchéité, assurez-vous que les boutons du panneau de commande sont fermés, mais que la bouteille de gaz est ouverte. Appliquez une solution savonneuse aux points de raccordement. En cas de fuite de gaz, vous remarquerez de la mousse dans la zone savonneuse.
2. Vous doivent utiliser le four dans un endroit bien ventilé et l'instructor sur une surface plane.
3. Inspectez à nouveau la connexion de gaz.

4. Au moment de positionner votre cuisinière dans son emplacement, elle doit être au niveau du plan de travail. Ramenez-la à ce niveau à l'aide des pieds si nécessaire.

5. Évitez de faire passer le tuyau à gaz et le cable électrique de votre cusinière à travers les zones chaudes, en particulier à travers la partie arrêtée de la cusinière. Ne déplacez pas une cusinière connectée au gaz. Une pression élevée pourrait desserrer le tuyau et entraîner une fuite de gaz.

6. Avant d'utiliser l'appareil et pour garantir une utilisation sécurisée, assurez-vous de fixer l'appareil au mur à l'aide de la chaine et de la vis à crochet fournis. Assurez-vous que le crochet est vissé au mur de manière sécurisée.
7. Veuillez utiliser un tuyau flexible pour la connexion de gaz.

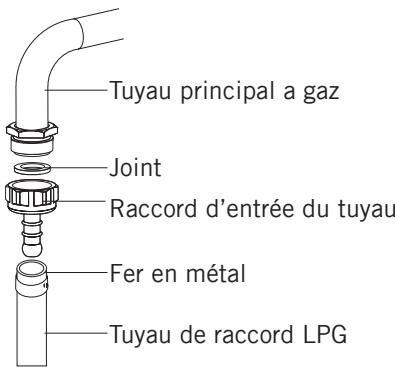

Raccordement de gaz et sécurité

1. Pour le raccordement LPG (bonbonne), placez les fers en métal au tuyau venant de la bonbonne LPG. À condition de chauffer dans l'eau bouillante, placez une extrémité du tuyau sur le raccord d'entrée du tuyau derrière l'appareil en poussant très fort. Puis, en plaçant le fer vers la partie de l'extrémité du tuyau, vissez avec tournevis. Le joint et le raccord d'entrée du tuyau nécessaire pour la connexion sont comme indiqués sur la figure.

REMARQUE: Le régulateur à brancher sur la bonbonne LPG doit être de 300 mmSS.

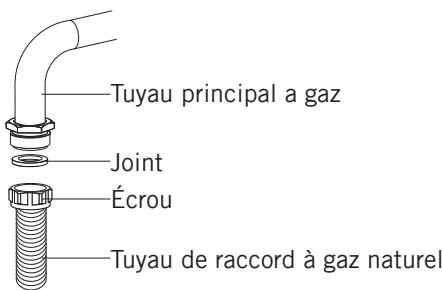

1. Le raccordement du gaz naturel doit être effectué par un service agréé. Pour le raccordement du gaz naturel, placez le joint dans l'écrou à l'extrémité du tuyau de raccordement du gaz naturel. Tournez l'écrou pour brancher le tuyau au tube principal de gaz. Terminatez le raccordement en contrôlant les fuites de gaz.

FR

Le tuyau à gaz et le cable électrique de l'appareil ne doit pas être placés à côtés des régions chaudes à l'arrière de l'appareil. Le tuyau à gaz doit être raccordé en faisant des retours de grand angle afin d'éviter les risque de cassures. Le déplacement de l'appareil ayant un raccordement à gaz peut cause des fuites de gaz.

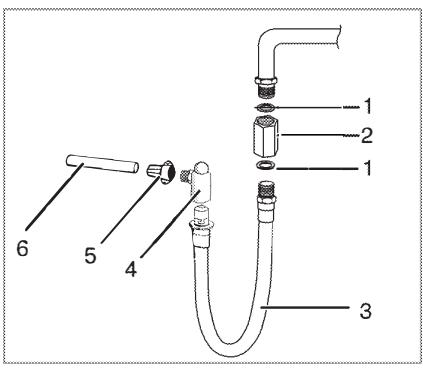

Raccordement de gaz propre au Royaume-Uni :

1. Joint
2. Adaptateur
3. Tuyau du gaz (sécurities)
4. Vanne avec sortie de 90^
5. Pièce de raccord
6. Tuyau d'alimentation du gaz

AVERTISSEMENT: Le tuyau de gaz ne doit pas être serré, plié ou pince ou entraîr en contact avec des pieces chaudes de l'appareil. Un tuyau de gaz endommagé vous expose à un risque d'explosion.

AÉRATION DE LA PIECE

L'air nécessaire pour la combustion est prise sur l'air de la piece et les gaz émis sont directement rejetsés dans la piece. Pour un fonctionnement sécurisé du produit, une bonne aération de la piece est obligatoire. S'il n'y a aucune fenêtre ou porte pour aérer la piece, il est nécessaire dinstaller un système d'aération. Cependant s'il existe une porte qui s'ouvre directement vers l'extérieur de la piece, les trous d'aération ne sont pas nécessaires.

Taille de la pièce	Ouverture d'aération
Inférieur à 5m3	min. 100 cm2
Entre 5m3 et 10m3	min. 50 cm2
Supérieur à 10m3	n'est pas nécessaire
Cave	min. 65 cm2

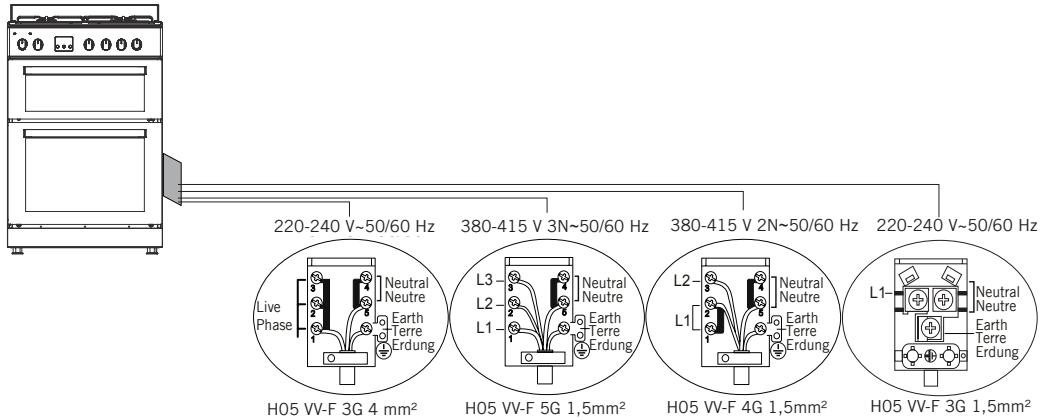

SCHEMA DE BRANCHEMENT ÉLECTRIQUE

INSTALLATION DE VOTRE CUISINIÈRE

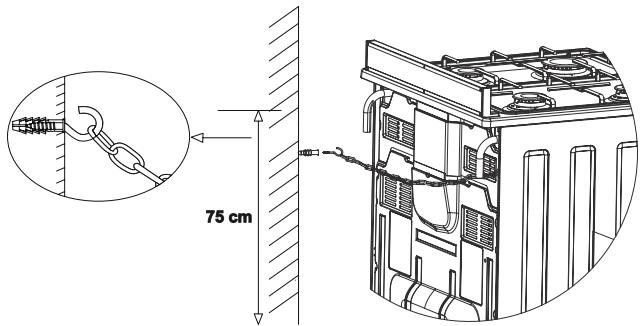

SCHEMA DE RACORDEMENT DE LA CHAIN

Pour être sur d'utiliser le produit en toute sécurité, assurez-vous que le produit est fixé sur le mur avec une chaine et une vis crochetant avant d'utiliser l'appareil. Assurez-vous que le crochett est vissé de façon sécurisée sur le mur.

CHARACTERISTIQUES TECHNIQUES DE VOTRE CUISINIÈRE

Caracteristiques		50x60		60x60
		Four Principal	Four supérieur	Four Principal	Four supérieur
Largeur externe		500mm		600mm
Profondeur externe		630mm		630mm
Hauteur externe		900mm		900mm
Largeur interne inférieure	Largeur interne supérieure	360mm		460mm
Profondeur interne inférieure	Profondeur interne supérieure	400mm		400mm
Hauteur interne inférieure	Hauteur interne supérieure	330mm	180mm	330mm	180mm
Puisance de l'ampoule		15-25W
Élément chauffant supérieur		600W	500W	700W	700W
Élément chauffant inférieur		1000W	800W	1200W	1000W
Élément chauffant du grill		1500W	1400W	2000W	1400W
Élément chauffant Turbo		1800W	---	2200W	---
Tension d'alimentation		220 V-240 V / 380-415 V CA 50-60 Hz
Plaque chauffante de 145 mm		1000W
Plaque chauffante rapide de 145 mm		1500W
Plaque chauffante de 180mm		1500W
Plaque chauffante rapide de 180mm		2000W
DOUBLE FOUR 50 x 60 TABLEAU D'INJECTEUR, DE FLUX DE GAZ ET DE PUISSANCE
BRULEUR SPÉCIFICATIONS	G20, 20 mbar G25, 25 mbar			G30, 28-30 mbar G31, 37 mbar
	Gaz Naturel			GPL
Wok Brûleur	Injecteur	1,40	mm	0,96	mm
	Consommation	0 333	m³/h	254	g/h
	Puisance	3,50	kW	3,50	kW
Grand Brûleur	Injecteur	1,15	mm	0,85	mm
	Consommation	0 276	m³/h	211	g/h
	Puisance	2,90	kW	2,90	kW
Brûleur Moyen	Injecteur	0,97	mm	0,65	mm
	Consommation	0 162	m³/h	124	g/h
	Puisance	1,70	kW	1,70	kW
Petit Brûleur	Injecteur	0,72	mm	0,50	mm
	Consommation	0,96	m³/h	69	g/h
	Puisance	0,95	kW	0,95	kW
Brûleur Du Bas	Injecteur	0,85	mm	0,60	mm
	Consommation	0 144	m³/h	109	g/h
	Puisance	1,50	kW	1,50	kW
Brûleur Du Haut	Injecteur	0,97	mm	0,65	mm
	Consommation	0 171	m³/h	131	g/h
	Puisance	1,80	kW	1,80	kW
DOUBLE FOUR 60 x 60 TABLEAU D'INJECTEUR, DE FLUX DE GAZ ET DE PUISSANCE
BRULEUR SPECIFICATIONS :	G20, 20 mbar G25, 25 mbar			G30, 28-30 mbar G31, 37 mbar
	Gaz naturel			GPL
Wok Brûleur	Injecteur	1,40	mm	0,96	mm
	Consommation	0 333	m³/h	254	g/h
	Puisance	3,50	kW	3,50	kW
Grand Brûleur	Injecteur	1,15	mm	0,85	mm
	Consommation	0 276	m³/h	211	g/h
	Puisance	2,90	kW	2,90	kW
Brûleur Moyen	Injecteur	0,97	mm	0,65	mm
	Consommation	0 162	m³/h	124	g/h
	Puisance	1,70	kW	1,70	kW
Petit Brûleur	Injecteur	0,72	mm	0,50	mm
	Consommation	0,96	m³/h	69	g/h
	Puisance	0,95	kW	0,95	kW
Brûleur Du Bas	Injecteur	0,92	mm	0,60	mm
	Consommation	0 144	m³/h	109	g/h
	Puisance	1,50	kW	1,50	kW
Brûleur Du Haut	Injecteur	0,97	mm	0,70	mm
	Consommation	0 190	m³/h	145	g/h
	Puisance	2,00	kW	2,00	kW

DESCRIPTION DU FOUR et des BANDEAUX DE COMMANDE

←→	Tourne Broche (Grill Poulet)	®	Ventilateur
=	Résistance supérieur Et Inferieure	®	Résistance annulaire + Ventilateur
-	Lampe	®	Résitsance Supérieure Et Inferieure Ventilateur
-	Résistance inférieure et ventilateur	®	Grill et ventilateur
←→	Grill Tournebroche	®	Grill
-	Grill + éclairage	-	Résistance supérieur
山	Minuterie Électrique	-	Résistance inférieure
	Flamme	*	Allumage électrique

BOUTON DU THERMOSTAT: Pour faire marcher votre four, le thermostat doit être régle à la température désirée. Vous pouvez régler le thermostat entre 40 et 240 degrés.

BOUTON MINUTERIE MECANIQUE*: Pour faire marcher votre four, la minuterie doit être réglée sur le temps désiré.

UTILISATION DU PLAN DE TRAVAIL

Utilisation des brûleurs à gaz :

DIAMÈTRE DE LA CASSEROLE
	50 x 60	60 x 60
Petit brûleur	12-18 cm	12-18 cm
Brûleur normal	18-20 cm	18-20 cm
Grand brûleur	22-26cm	22-26cm
Brûleur WOK	---	24-26cm

Fermé

Enticipation ouvert

À moitié ouvert

1. Pour obtenir la performance optimale, assurez-vous d'utiliser une casserole dotée d'un fond plat et dont les dimensions correspondant à celles indiquées ci-dessus.

2. Les brûleurs des cusinières à gaz sont équipées d'un mecanisme de sécurité spécial. Pour allumer la cusinière, poussez le commutateur vers l'avant et tournez-le dans le sens antihoraire jusqu'au symbole de la flamme. Tous les dispositifs d'allumage sont opérationnels et seule le feu commandé s'allume. Maintenez le commutateur enforcé jusqu'à l'allumage. Appuyez sur la manette d'allumage et torunez-la dans le sens antihoraire.

3. Ne faites pas fonctionner le dispositif d'allumage de manière continue pendant plus de 15 secondes. Si le brûleur ne s'allume pas, patientez une minute minimum avant de réessayer. Si le brûleur s'éteint pour une raison quelconque, fermez la manette de commande de gaz et patientez une minute au moins avant de réessayer.
4. Dans les modèles équipés de système de sécurité de gaz, lorsque la flamme de la cusinière est étente, la vanne de contrôle coupe automatiquement le gaz. Pour faire fonctionner les brûleurs avec le système de sécurité de gaz, appuyez sur le bouton et tournez-le dans le sens antihoraire. Àpès l'allumage, patientez pendant environ 5 à 10 secondes pour que les systèmes de sécurité de gaz puissant s'activer. Si le brûleur s'éteint pour une quelconque raison, fermez la vanne de contrôle de gaz et patientez pendant une minute au moins avant de réessayer.

DISPOSITIF DE SECURITE COUPANT LE GAZ (FFD)

Sur les brûleurs supérieurs, pour éviter que le brûleurs s'eteigne lors du débordement de liquide, le mecanisme de sécurité se met en marche en coupant le gaz.

Dessen 1

BRULEURÀ GAZ WOK

Dessin 2

La spécifique du brûleur à gaz Wok est sa cisson rapide. Avant un système de flamme à double anneaux, il permet une répartition homogène sur la base de la casserole à haute température. Ceci est idéal pour les cissons courtes et à très haute température. Lorsque vous souhaitez utiliser une casserole normale sur une cisinière Wok, il est nécessaire de positionner l'adaptateur de casserrole wok sur la cisinière.

Mauvais

Mauvais

Mauvais

Juste

Avant d'allumer votre feu, veuillez vous assurer que les chapeaux de brûleur sont placés comme il convient. La position appropriée des chapeaux de brûleur est illustrée ci-dessous.

Dessin 3

Dessin 4

UTILISATION DES PLAQUES CHAUFFANTES

1. Les plaques chauffantes électriques possèdent en général 6 niveaux de température. ( comme décrit ci-dessus)
2. Lors de la première utilisation, faites fonctionner votre plaque chauffante électrique sur la position 6 pendant 5 minutes. De cette façon, l'agent sensible à la chaleur de votre plaque va durcir sous l'effet de la combustion.
3. Servez-vous autant que possible des casseroles à fond plat qui entrent pleinement en contact avec la chaleur, car elles garantissant une utilisation plus productive de l'énergie.

UTILISATION DE LA PARTIE DE FOUR

Utilisation des éléments chauffants du four

1. Lorsque vous utilisez votre four pour la première fois, une odeur se dégage pendant l'utilisation des éléments chauffants. Pour éliminer ces odeurs, faites-le fonctionner à 240 °C pendant 45 à 60 minutes lorsqu'il est vide.
2. Positionnez le bouton de commande du four sur la valeur souhaitatione, autrement le four ne fonctionne pas.
3. Les types d'aliments, les temps de cuisson et les positions du thermostat sont presentés dans le tableau de cuisson. Les valeurs indiquées dans le tableau de cuisson sont des valeurs caractéristiques. Elles ont été obtenues grâce aux tests réalisés dans notre

laboratoire. Vous pouvez trouver des arômes différents à votre goût en fonction de votre façon de cuisiner et de vos habitudes.

1. Vous pouvez faire cuire un poulet dans votre four avec le tournebroche en utilisant les accessoires appropriés.
2. Temps de cuisson : Les résultats peuvent varier en fonction de la tension, de la qualité, de la quantité et des températures.
3. Évitez d'ouvrir féquèment la porte du four lorsqu'une cuisson est en cours. Autrement, la chaleur pourrait se propérer de façon inappropriée et les résultats attendus peuvent changer.
4. Pour de plusieurs résultats, nous vous recommendons d'utiliser un moule à gâteaux.
5. Il convient de préchaufferisteur four pendant 5 à 10 minutes avant la cuisson.

REEMPLACEMENT DU GICLEUR

1. Veuillez utiliser un tournevis à tête spéciale pour-retirer et installer le giclér comme illustré dans. (Figure 5)
2. Veuillez retireur le gicleur (Figure 6) du brûleur à l'aide d'un tournevis spécial et installez le nouveau. (Figure 7)

Dessin 5

Dessin 6

Dessin 7

RéGLAGE DE LA RÉDUCTION DU DÉBIT DE GAZ POUR LES ROBINETS DE LA CUISINIÈRE

1. Allumez le brûleur à ajuster et tournez le bouton en direction de la position réduite.
2. Retirez le bouton du robinet à gaz.
3. Utilisez un tournevis de taille appropriée pour régler la vis de réglage du début.

Pour le GPL (Butane - Propane), tournez la vis dans le sens horaire. Pour le gaz naturel, tournez la vis une fois dans le sens antihoraire.

« La longueur normale d'une flamme droite en position réduite doit être de 6 à 7 mm.
4. Si la flamme est plus élevé que la position souhaitation, tournez la vis dans le sens horaire. Dans le cas contraire, tournez-la dans le sens antihoraire.
5. En guise de dernier contrôle, mettez le brûleur à la fois dans les positions. Flamme haute et flamme réduite et vérifie si la flamme est allumée ou éteinte.

La position de la vis peut varier selon le type de robinet à gaz utilisé pour votre apparéil. (Dessin 8 et 9)

Dessin 8

Dessin 9

TABLEAU DES TEMPS DE CUISSON

Aliments	Cuisson Fonction	Température (°C)	Grille Position	Cuisson Durée (min.)
Gâteau (Moule)	Statique / Statique+Ventilateur	170-180	2	35-45
Petits gâteaux	Statique / Turbo+Ventilateur	170-180	2	25-30
Boulette	Statique / Statique+Ventilateur	180-200	2	35-45
Pâtisserie	Statique	180-190	2	25-30
Cookies	Statique	170-180	3	20 à 25
Tarte aux pommes	Statique / Turbo+Ventilateur	180-190	2	50-70
Génoise	Statique	200/150*	2	20 à 25
Pizza	Statique+Ventilateur	180-200	3	20-30
Lasagnes	Statique	180-200	2	25-40
Meringue	Statique	100	2	60
Volaille	Statique+Ventilateur / Turbo+Ventilateur	180-190	2	45-50
Poulet grillé**	Gril	200 à 220	4	25-30
Poisson grillé**	Gril+Ventilateur	200 à 220	4	25-30
Bifteck**	Gril+Ventilateur	Max.	4	15-20
Boulettes grillées**	Gril	Max.	4	20 à 25

*Sans préchauffage. La moitié de la cuisson doit se faire à une température de 200 °C et la deuxième moitié à 150 °C.

**Pendant la moitié de la cuisson, returnez la viande.

MAINTENANCE et NETTOYAGE

1. Déconnectez la prise male, alimentant la cusinière en électricité, de la prise murale.
2. Pendant que le four marche ou peu après, il est extrémement chaud. Il vous faut éviter de toucher les éléments chauffants.
3. Ne nettoyez jamais la partie interieure, le panneau, le couvercle, les tiroirs et toutes les autres pieces du four avec des outils comme une Brosse dure, une éponge métallique ou un couteau. N'utilisez pas de produits abrasifs, qui rayent et des détergents.
4. ÀpRES avoir nettoyé les parties interieures du four avec un chiffon savonneux, rincez et séchez complètement avec un chiffon sec.
5. Nettoyez les surfaces en verre avec des nettoyants spéciaux pour verre.
6. Ne nettoyez pas votre four avec des nettoyeurs à vapeur.
7. Lavez les brûleur de temps en temps avec de l'eau savonneuse et nettoyez les conduites de gaz avec une brosse.
8. Avant d'ouvrir le couvercle supérieur de la cuisine, nettoyez le liquide se trouvant sur le couvercle. De plus, avant de le fermer, assurez-vous que la plaque de cuisson est suffisamment refroidie.
9. N'utilisez jamais de produits inflammables comme un acide, un solvant et de l'essence lorsque vous nettoyez votre cuisinière.
10. Ne lavez pas d'élément de votre cuisinière dans votre lave-vaisselle.
11. Pour nettoyer la porte frontale en verre du four, enlevez les vis de fixation de la poignée avec un tournevis et enlevez la porte du four. Puis nettoyez et rincez complètement. Àpres séchage, replacez la porte correctement et réinstalléla poignée.

Dessen 10

Dessin 11

Dessin 12

NETTOYAGE ET ENTRETIEN DE LA VITRE DE LA PORTE AVANT DU FOUR

Retirez le profilé en appuyant sur les loquets en plastique des côtés gauche et droit, comme illustré sur le dessin 13, et tirez-le vers vous, comme illustré sur le dessin 14. Puis, retirez la vitre interieure, comme illustré sur le dessin 15. Au besoin, procédez de la même manière pour le retrait de la vitre du milieu. Une fois le nettoyage et l'entretien achèvés, replacez les vitres et le profilé dans l'ordre inverse.

Assurez-vous que le profilé est placé comme il convient.

Dessin 13

Dessen 14

Dessin 15

CHANGEMENT DE LA LAMPE DU FOUR

Pour éviter le risque d'électrocution, assurez-vous que le circuit élec-trique de l'appareil est fermé avant le changement de la lampe. (Le fait que le circuit soit fermé signifie que l'électricité est coupée)

1. Couper d'abord la connexion électrique de l'appareil et assurez-vous que l'appareil a refroidi.
2. Retirer la protection en verre en tournant comme indiqué dans le dessin ci-contre. Si vous avez du mal à tourner, l'utilisation de gant en plastique va vous facilitier la tâche.

3. Puis-retirer la lampe en la tournant et insérer la nouvelle lampe qui a les mêmes propriétés. Les propriétés de la lampe doivent être ainsi:

4. 230 V, AC

5. 15 W

6. Type E14

7. Remetre la protection en verre, brancher le cable électrique de l'appareil et terminer l'opération de changement de lampe. Vous pouvez utiliser votre four maintainant.

Dessen 16

Dessin 17

PAROIS CATALYTIQUE*

Les parois catalytiques se trouvent à gauche et à droite de la cavité située sous les guides. Les parois catalytiques absorbent la mauvaise odeur et permettent d'obtenir une meilleure performance de la cusinière. Elles absorbent également les résidus d'huile et nettoient leur four lorsqu'il est en marche.

Dessen 18

Retrait des parois catalytiques

Pourrirerlesparoiscatalytiques,vousdevezretirerlesguides. Unefoislesguidedemontés,lesparoiscatalytiquesserontdégagées automatiquement.Vousdevezchangerglesparoiscatalytiquesapres2 ou3 ans.

SI VOTRE FOUR NE FONCTIONNE PAS

1. Veuillez vérifier le robinet principal de gaz.
2. Le tuyau de gaz peut être endommagé ou plié.
3. Veuillez vérifier la connexion du tuyau de gaz avec le four.
4. Veuillez vérifier le robinet de gaz, est-il ajustat pour votre four.
5. Nous vous recommendons de changer le tuyau de gaz de votre four tous les 2 ans.

MISE AU REBUT RESPECTUEUSE DE L'ENVIRONMENT

Procedez à la mise au rebut de l'emballage de manière ecologique.

Leprésent apparéil est étiquété conformément à la Directive 2012/19/UE du parlement européen relative aux apparéils électriques et électroniques usages (déchets d'équipements électriques et électroniques-DEEE). La directive ci-dessus détermine le cadre de retard et de recyclage des apparéils usages tels qu'appliqué au sein de l'UE

INFORMATIONS RELATIVES À L'EMBALLAGE

Les matériaux d'emballage de cet apparéil sont fabriqués à partir de matériaux recyclables, conformément à nos réglementations nationales en matière d'environnement. Ne jetez pas les matériaux d'emballage avec les ordures menagères habituelles ou autres déchets. Transportez-les只想 vers les points de collecte de matériaux d'emballage désignés par les autorités locales.
