PIERRE UNO 1000W - Chauffage CARRERA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radiateur électrique infrarouge
Puissance électrique	1000W
Alimentation	220-240V - 50Hz
Thermostat	Modèle T41 électronique avec écran digital
Plage température Confort	13,5°C à 30°C (réglage par pas de 0,5°C)
Plage température Eco	13°C à 29,5°C (réglage par pas de 0,5°C)
Plage température Hors-gel	7,5°C (fixe)
Modes de fonctionnement	Confort, Économique, Programme hebdomadaire (6 programmes), Programme Ecopilote simplifié (3 programmes), Fil Pilote, Hors-gel
Fonction Marche forcée (Boost)	Oui, jusqu'à 120 minutes, régule automatiquement à 30°C
Détection ouverture fenêtre	Oui, passe automatiquement en mode Hors-gel
Mode absence prolongée	Oui, maintient Hors-gel de 1 à 99 jours
Verrouillage clavier	Oui, appui long sur MENU
Affichage consommation	Pourcentage de consommation (jour, hier, 7j, 30j, 360j)
Correction écart température	Oui, de -8°C à +8°C (offset)
Installation	Murale, position verticale obligatoire

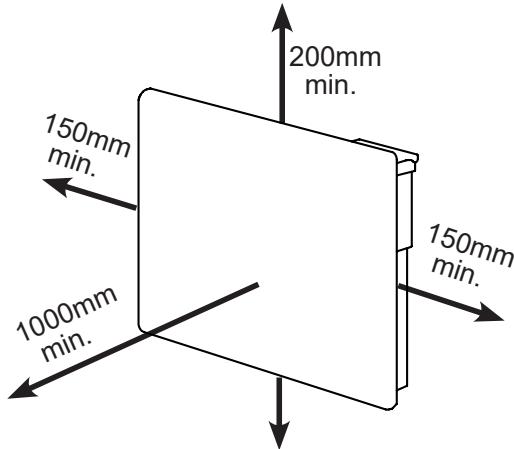

Distance minimale obstacles	120mm minimum
Distance matériaux inflammables	Minimum 1 mètre (rideau, literie, textile, papier...)
Sécurité	Protection thermique, arrêt surchauffe, isolation classe II
Utilisation	Intérieur uniquement, usage domestique
Maintenance	Nettoyage régulier grilles aération, chiffon doux humide, pas de produits chimiques
Coupure courant	Redémarrage automatique avec conservation réglages
Fil Pilote	Oui, 6 ordres programmables (Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel, Arrêt)
Durée de vie affichage	Température de consigne et mode alternent toutes les 3 secondes en marche
Garantie	2 ans à partir de la date d'achat, couvre pannes et dysfonctionnements en utilisation conforme
Classe de protection	Classe II
Conformité	Norme d'installation NF C 15-100 (France), Directive équipements électriques 2012/19/UE

FOIRE AUX QUESTIONS - PIERRE UNO 1000W CARRERA

Comment installer le radiateur CARRERA PIERRE UNO 1000W ?

Fixez le radiateur sur une paroi verticale avec la façade vers vous, jamais incliné. Respectez une distance minimale de 120mm avec les obstacles et 1 mètre de distance avec les matériaux inflammables (rideaux, tissus, literie). L'installation doit respecter la norme NF C 15-100. Nous recommandons de faire intervenir un électricien professionnel pour le raccordement électrique.

Quelle est la différence entre mode Confort et mode Économique ?

Le mode Confort permet de régler la température de 13,5°C à 30°C, idéal pour le chauffage actif. Le mode Économique fonctionne de 13°C à 29,5°C avec une consommation réduite. Vous pouvez régler les deux températures séparément et les utiliser dans votre programmation hebdomadaire ou programme Ecopilote.

Comment fonctionne la Marche forcée (Boost) ?

Appuyez 3 secondes sur OK-boost pour activer la Marche forcée. Le thermostat monte à 30°C automatiquement. Sélectionnez la durée souhaitée : 5, 10, 15, 20, 30, 45, 60, 90 ou 120 minutes. À la fin, l'appareil revient à son mode et température précédents. Par défaut, la durée est de 60 minutes.

Qu'est-ce que la détection d'ouverture de fenêtre ?

Le radiateur détecte automatiquement les variations anormales de température quand une fenêtre s'ouvre et bascule en mode Hors-gel pour économiser l'énergie. Il revient à son mode initial quand la fenêtre se referme. Cette détection fonctionne mieux si l'écart intérieur/extérieur est significatif et si le radiateur est proche de la fenêtre.

Comment programmer une absence prolongée ?

Appuyez sur MENU, accédez au menu 'dEr', validez avec OK-boost, puis indiquez le nombre de jours d'absence (de 1 à 99). Le radiateur reste en mode Hors-gel à 7,5°C pendant cette période. Le mode initial se réactive automatiquement à minuit du dernier jour d'absence. Vous pouvez annuler cette fonction à tout moment via MENU.

Comment programmer le radiateur pour la semaine ?

Accédez au menu 'Pro' (Programme) ou 'EcP' (Ecopilote). Avec Pro, vous disposez de 6 programmes (Pr1 à Pr6) avec mode Confort ou Marche forcée. Avec EcP, vous avez 3 programmes simplifiés (Ec1 à Ec3). Configurez les jours d'activation, les horaires de début et fin. En dehors des plages horaires, le radiateur fonctionne en mode Eco réglé.

Que signifie l'affichage de la consommation et comment l'interpréter ?

Le menu 'EnE' affiche le pourcentage de temps de fonctionnement du radiateur sur plusieurs périodes : aujourd'hui (dAY), hier (d-1), 7 jours (7-d), 30 jours (30d) et 360 jours (360d). Par exemple, 15% de consommation sur 30 jours signifie que votre 1000W a tourné 15% du temps. Multiplier le pourcentage par la durée en heures permet d'estimer la consommation en kWh.

Le radiateur ne chauffe plus. Que faire ?

Vérifiez d'abord que l'appareil est branché et qu'aucun disjoncteur n'a coupé l'alimentation. Sélectionnez le mode 'Con' (Confort) et augmentez la température de consigne. Si le problème persiste, mettez en veille quelques minutes pour réarmer la protection thermique. Si l'écran affiche 'Er', la sonde de température est défectueuse : contactez le service client.

Comment utiliser le Fil Pilote pour piloter le radiateur à distance ?

Le Fil Pilote permet de commander le radiateur à distance. Sélectionnez le mode 'FilP' dans le menu 'Mod'. Raccordez le fil noir du Fil Pilote à un module radio ou un gestionnaire de fil pilote (non fournis). Le Fil Pilote transmet 6 ordres : Confort, Confort -1°C, Confort -2°C, Eco, Hors-gel et Arrêt. En France uniquement.

Comment nettoyer le radiateur sans risque ?

Déconnectez toujours l'appareil avant tout nettoyage. Laissez-le refroidir complètement. Nettoyez la paroi extérieure avec un chiffon doux humide, optionnellement avec du savon dilué. Nettoyez régulièrement les grilles d'aération. N'utilisez pas de détergent, produits chimiques ou solvants. N'introduisez jamais d'eau à l'intérieur de l'appareil.

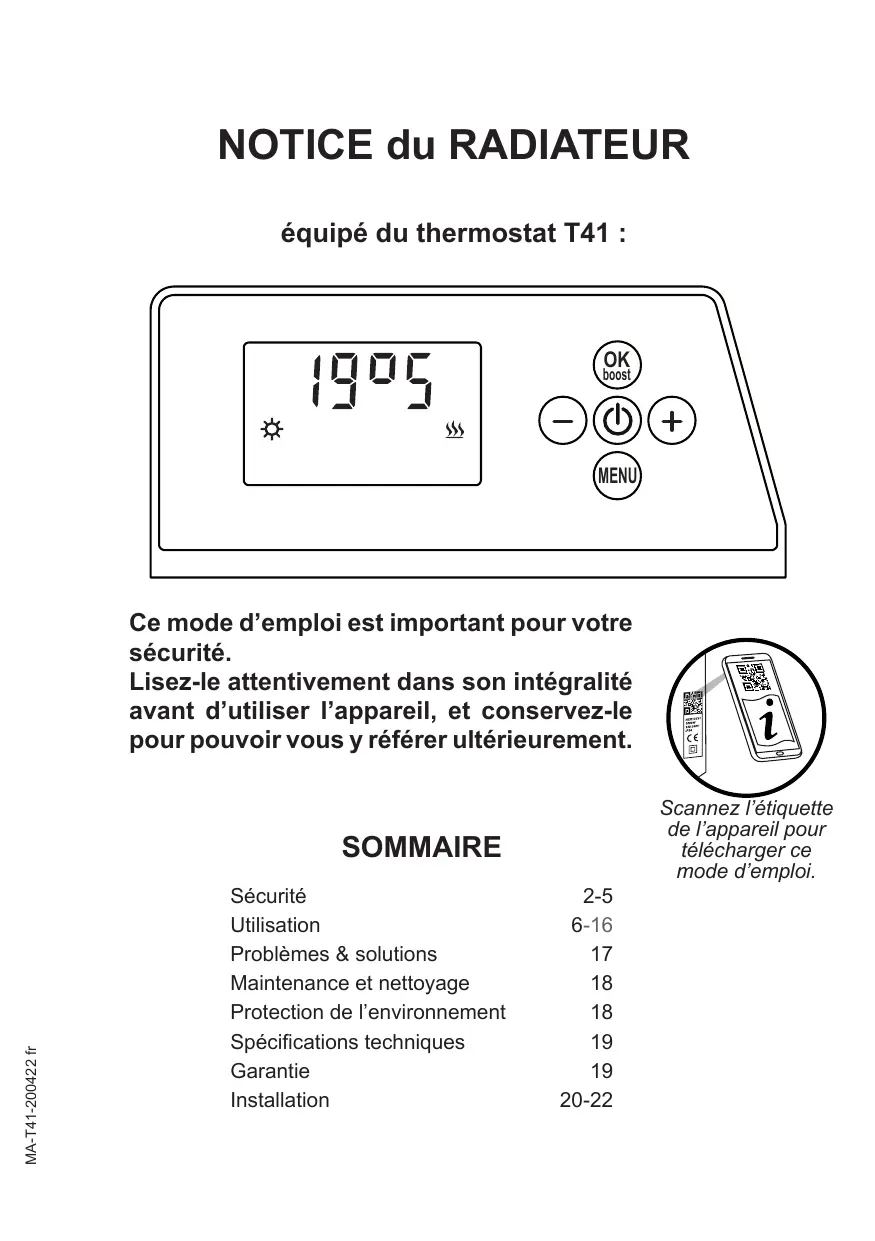

MODE D'EMPLOI PIERRE UNO 1000W CARRERA

équipé du thermostat T41 :

Ce mode d'emploi est important pour votre sécurité.

Lisez-le attentivement dans son intégrality avant d'utiliser l'appareil, et conservez-le pour pouvoir vous y référer ultérieurement.

SOMMAIRE

Sécurité 2-5

Utilisation 6-16

Problèmes & solutions 17

Maintenance et nettoyage 18

Protection de l'environnement 18

Spécifications techniques 19

Garantie 19

Installation 20-22

Scannez l'étiquette de l'appareil pour télécharger ce mode d'emploi.

MERCI DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE AVANT D'UTILISER L'APPAREIL

Avertissement : risque d'incendie, de chocs électriques, de blessures physiques et de dommages matériels.

Avant d'utiliser cet apparéil, toujours suivre les consignes de sécurité lors du montage, de l'utilisation et de la maintenance.

CONSIGNES DE SECURITÉ (Utilisation)

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, sils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas être effectuels par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels.

Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

• ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

MERCJ DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE AVANT D'UTILISER L'APPAREIL

MISE EN GARDE : Pour éviter une surchauffe, ne pas couvir l'appareil de chauffage.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'appareil ne doit pas etre utiliser à l'extérieur
• L'appareil est uniquement destiné à un usage domestique. N'utilisez pas cet apparéil à une finalité autre que celle pour laquelle il a été créé.
• Ne faites pas fonctionner l'appareil dans une piece où sont entreprises des liquides inflammables, solvants, vernis, et où peuvent exister des vapeurs inflammables.
• L'appareil doit être à une distance minimale d'un mètre d'objets et matérieliaux inflammables (rideau, litterie, textile, papier, etc...)
• N'essayez pas de démonter cet apparéil, de le réparer ou d'effectuer vous-même des modifications. Cét apparéil ne contient aucune piece utilisable séparément.
• Veuillez garder les emballages plastiques hors de portée des enfants.
• Les orifices d'entrée et de sortie d'air ne doivent enaucun cas estre recouverts ou obstrués. N'insérez aucun objet dans ces orifices.
• N'exercez pas de pression ni de chocol sur les parois de l'appareil.
• MISE EN GARDE (uniquement pour les modèles avec façade en verre): l'appareil de chauffage ne doit pas être utilisé si les panneaux de verre sont endommagés.

MERCJ DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE AVANT D'UTILISER L'APPAREIL

• Les informations relatives à l'installation de l'appareil sont données au chapitre Installation pages 20 à 22.
• En ce qui concerne les informations détaillées sur le raccordement du cable électrique, référez-vous dans la section "RACCORDEMENT ÉLECTRIQUE".
• L'appareil ne doit pas être placé juste en dessous d'une prise de courant.
• AVERTISSEMENT : Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
• AVERTISSEMENT : Cet apparéil doit être utilisé uniquement comme apparéil fixe. Il doit être fixé verticalément et solidement sur un mur vertical. Toute autre position est potentiellement dangereuse.

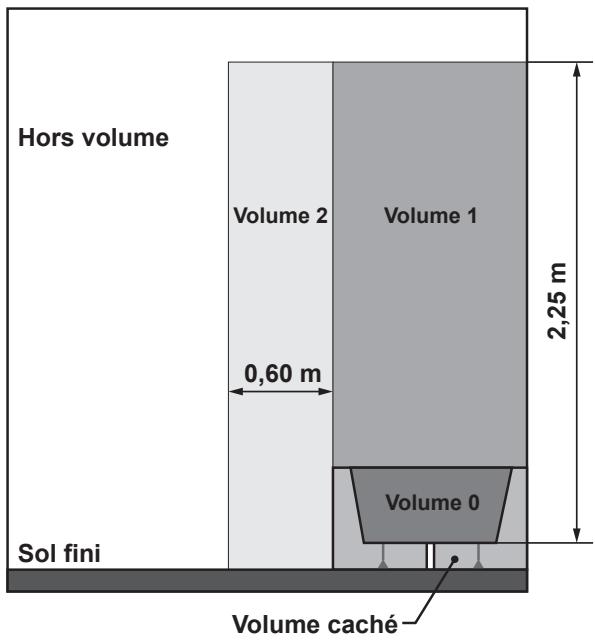

• En cas de locaux d'habitation, les locaux receiveant une baignoire ou une douche et des prises de courant inférieur ou égal à 32 A le circuit correspondant doit être protégé par un dispositif à courant différentiel-residuel (DDR) inférieur ou égal à 30 mA.
• AVERTISSEMENT : cet apparéil doit être installé uniquement dans le volume 2 ou hors volume d'une salle de bain conformément aux exigences de la norme française d'installation électrique NF C 15-100.

MERCJ DE BIEN VOULOIR LIRE LES CONSIGNES DE SECURITE AVANT D'UTILISER L'APPAREIL

• Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous sugérons de contacter un électricien professionnel pour toute aide.

IMPORTANT : CONSERVER CES INFORMATIONS POUR VOUS Y RÉFERER ULTÉRIÉUREMENT. LIRE ATTENTIVEMENT.

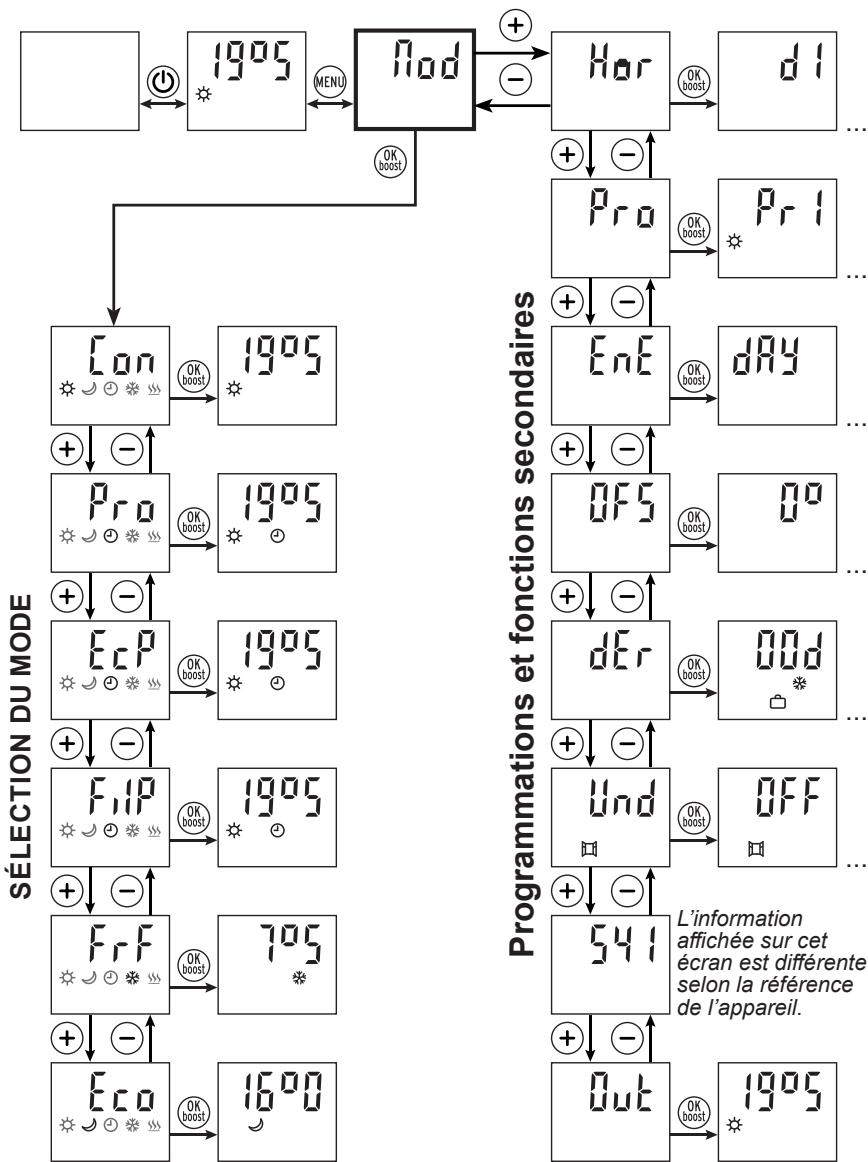

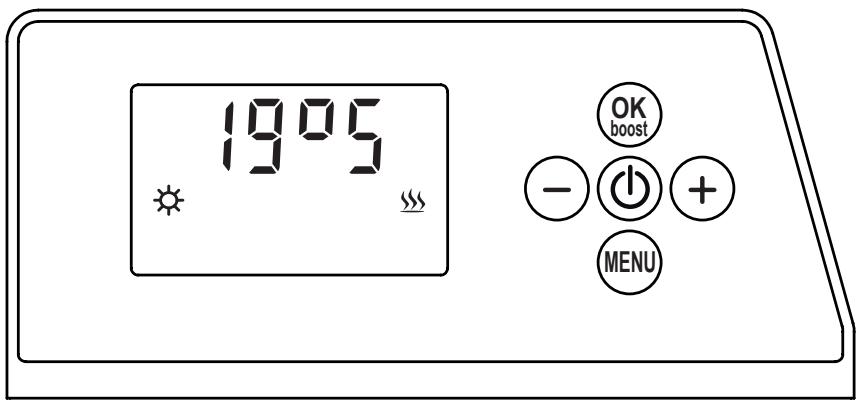

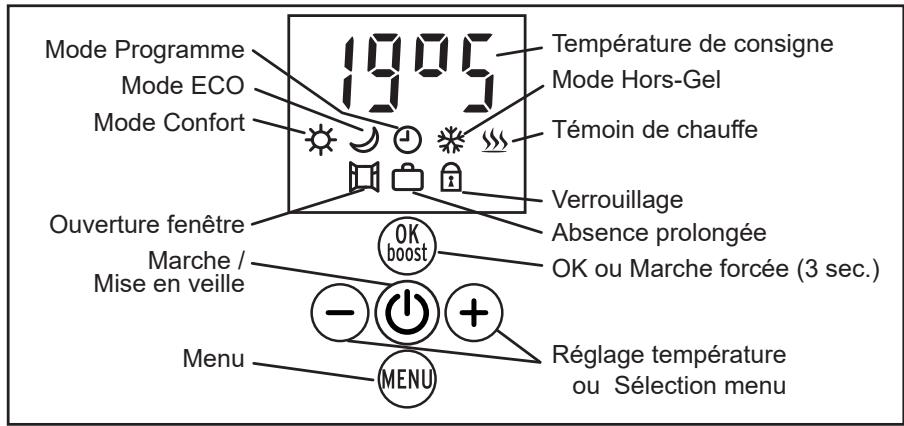

Les commandes

L'icone et la valeur en cours de réglage clignotent. Le clignotement s'arrête quand le réglage est validé par la touche OK-boost, ou après 30 secondes d'inaction (la modification du réglage est alors annulée).

MARCHE / MISE EN VEILLE DE L'APPAREIL

• Appuyez sur la touche pourmettre en marche ou arreter le chauffage (mise en veille de l'appareil).

Deuxsonsbrefsmontant danslesaigusontémislorsde lamise en marche ettroissonsdescendant danslesgravesontémislorsde lamise en veille.

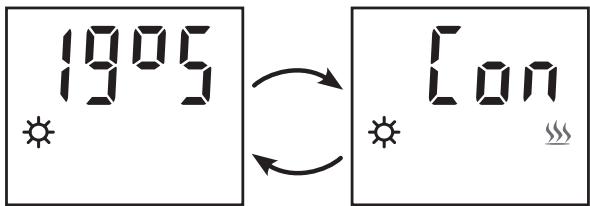

En marche, la température de consigne et le mode en cours s'affichent alternatively toutes les 3 secondes ;

en veille

L'icone 山 est le témoin de chauffe. Il s'affiche et s'éteint cyclquement.

VERROUILAGE DES TOUCHES

• Appuyez plus de 3 secondes sur la touche MENU pour verrouiller ou déverrouiller les touches. ; l'icone indique le verrouillage.

La touche n'est jamais verrouillée.

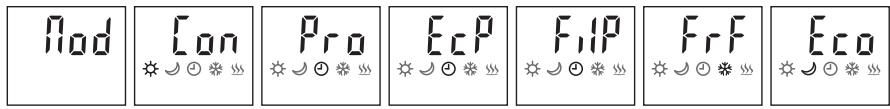

SELECTION DU MODE

• Appuyez sur la touche MENU pour afficher Nod, puis sur la touche OK-boost, puis sur la touche + ou - pour sélectionnier successivement un des modes suivants :

• Con (Comfort): Température constante régliable de 13,5^ à 30^ .

• Pro (Programme) : Programmation hebdomadaire préalablement enregistrée (voir chapitre Programmation hebdomadaire).
• EcP (Programme Ecopilate) : Programmation simplifiée hebdomadaire.
• FilP (Fil Pilote)**: Programmation par Fil Pilote (la programmation hebdomadaire est désactivée).
• FrF (Hors Gel) : Température de 7,5^ non régliable.

• Eco (Économique): Température constante régiable de 13^ à 29,5°C.

• Appuyez sur la touche MENU pour annuler le réglage, ou sur la touche OK-boost pour valider le mode : le mode et la température s'affichent alternativement toutes les 3 secondes.

** En France : Le Fil Pilote permet de piloter le chauffage à distance en le raccordant à un module radio Fil Pilote ou à un gestionnaire de fil pilote (non fournis). Il peut transmettre les 6 ordres suivants :

• Confort : température Confort régée sur l'appareil.
• Confort -1: température Confort moins 1^ .
• Confort -2 : température Confort moins 2^ C .
• Eco: température Eco réglée sur l'appareil.
• FrF: température Hors-gel de 7,5^ .
• StoP: arrêt du chauffage (mise en voille).

RéGLAGE DE LA TEMPERATURE CONFORT

Les températures de consigne Confort et ECO sont régibles séparément.

La plage de réglage Confort est comprise entre 13,5^ et 30^ régliable par pas de 0,5^ . En cas de limitation, diminuez la température ECO car la température Confort est toujours supérieure à la température ECO.

• Durant les heures Confort (ConFo), appuyez sur la touche + ou - pour augmenter ou diminuer la température de consigne ; la température clignote.
• Appuyez sur la touche MENU pour annuler le réglage, ou sur la touche OK-boost pour valider la température Confort可以选择.

RéGLAGE DE LA TEMPERATURE ÉCO

Les températures de consigne Confort et ECO sont régibles séparément.

La plage de réglage ECO est comprise entre 13^ et 29,5^ régliable par pas de 0,5^ . En cas de limitation, augmentez la température Confort car la température ECO est toujours inférieure à la température Confort.

15°0

• Durant les heures Eco, appuyez sur la touche + ou - pour augmenter ou diminuer la température de consigne ; la température clignote.
• Appuyez sur la touche MENU pour annuler le réglage, ou sur la touche OK-boost pour valider la température ECO chosesie.

RéGLAGE DE LA MARCHE FORCÉE

Le réglage de température estforcé automatiquement à 30^ pendant la Marche forcee avec ou sans soufflerie.

A la fin de la Marche forcee, le thermostat revient au mode et a la tempora-ture precedement reglés.

• Appuyez 3 secondes sur la touche OK-boost pourmettre en marche ou arreter la Marche forcie.
• Appuyez sur OK-boost pour valider.

b5b

sss

• Appuyez sur la touche + ou - pour sélectionner la durée de la Marche for-cée : 5, 10, 15, 20, 30, 45, 60, 90 ou 120 minutes (à défaut de sélection, la durée est de 60 minutes).
• Appuyez sur OK-boost pour valider. ; la durée restante en Marche force s'affiche.
• Appuyez sur la touche MENU pour arrêtier la marché forcée.

En mode Programme, la Marche forcee peut etre arrêté à tout moment en appuyant 3 secondes sur la touche OK-boost deux fois de suite. Avres un arrêt manuel en mode Programme, la Marche forcee ne peut etre reactivee par un programme qu'après un-delai de 2 heures.

CONSEILS D'UTILISATION

RéGLAGE DE TEMPERATURE

• Il est inutil de régler la température au maximum car la température de la piece ne montera pas plus vite.
• Attendez quelques heures que la température ambiente de la piece se stabilise avant d'ajuster le réglage de température.
• Lorsque vous aéréz la piece, mettez en veille l'appareil.

ENTRETIEN

• Nettoyez régulierement les grilles d'entrée et de sortie d'air et le filtré à air des qu'ils commencer à s'encrasser.

COUPURE DE COURANT

• Àprous une coupure de courant, l'appareil redémarre automatiquement avec tous les réglages et programmations utilisés avant la coupure (s'il était en marche avant la coupure, il reste en marche après la coupure).
• L'horloge du programmateur redémarre au début de l'heure de la coupure. Un décalage de l'heure et du jour peut donc se produit.
• Au redémarrage, la version du logiciel et le nombre d'heures d'utilisation s'affichent pendant 30 secondes.

Programmations et fonctions secondaires

RéGLAGE DE L'HEURE

• Appuyez sur MENU, puis sur + pour acceder au menu Hor.
• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour régler le jour de la période :

d1 = lundi,d2 = mardi,,d7 = dimanche

• Appuyez sur OK-boost pour valider
• Appuyez sur + ou - pour régler l'heure.
• Appuyez sur OK-boost pour valider.
• Appuyez sur + ou - pour régler les minutes.
• Appuyez sur OK-boost pour valider.
• Appuyez sur + ou - pour sélectionner la mise à l'heure automatique (Aut) ou manuelle (ΠAn).
• Appuyez sur OK-boost pour valider.
• Appuyez sur MENU pour sortir du menu.

. Le clignotement permanent de l'icone ① en mode programme (Pro ou EcP) indique que l'heure est déréglée après une coupure de courant. Il clignote tant qu'une mise à l'heure n'a pas été effectué.
. ÀpRES une coupure de courant, l'appareil redémarre automatiquement en conservant les réglages utilisés avant la coupure (s'il était en veille ou en marche avant la coupure, il reste en veille ou en marche après la coupure).
. La mise à l'heure automatique n'est pas possible en dehors de la France.
. Choisissez la mise à l'heure manuelle si la mise à l'heure automatique quotidienne est erronée.

PROGRAMMATION HEBDOMADAIRE

• Le réglage de l'heure doit être effectué avant toute programmation.
• Deux programmateurs sont disponibles. Ils comportent 6 programmes Pr1 à Pr6 pour l'un, et 3 programmes Ec1 à Ec3 pour l'autre. La sélection du mode Pro ou EcP active l'un ou l'autre.
• Chaque programme délimite une plage horsaire pendant laquelle l'appareil peut être régle en mode Confort ou en mode Marche forcie (uniquement pour les programmes Pr1 à Pr6). En dehors des plages horaires, l'appareil est en mode ECO.

Hor

• La plage hora d'un programme peut chevaucher la plage hora d'un autre programme. Dans ce cas, le programme de numéro supérieur est prioritaire.

• Chaque programme est défini par ;

• son nom : Pr1, Pr2, Pr3, Pr4, Pr5, Pr6, Ec1, Ec2 ou Ec3.

• son mode de fonctionnement : Confort (Con) ou Marche forcee (bSt),
• ses jours d'activation :
  Lundi à Dimanche (1-7), ou
  Samedi et Dimanche (6-7), ou
  Lundi à Vendredi (1-5), ou
  un jour de laSEMaine (d1, d2, d3, d4, d5, d6 ou d7), ou
  aucun jour (not).
• son heures de début,
  -sonheuredefin.

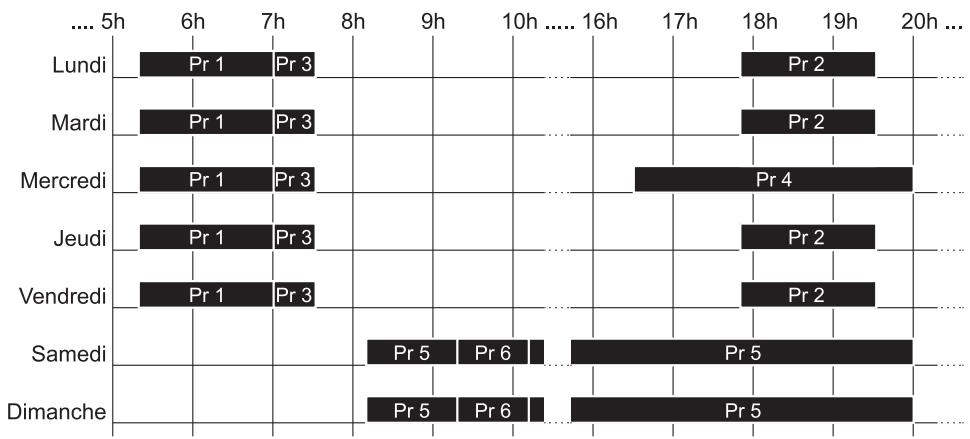

Exemple de programmation hebdomadaire :

1 :Lundi au Vendredi de 5h20 à 7h00 en mode Confort.
2 :Lundi au Dimanche de 17h50 à 19h30 en mode Confort.
Pr3:Lundi au Vendredi de 7h00 à 7h30 en mode Marche forcie.
4 : Mercredi de 16h30 à 20h00 en mode Confort.
Pr5: Samedi et Dimanche de 8h10 à 20h00 en mode Confort.
6 : Samedi et Dimanche de 9h20 à 10h10 en mode Marche forcie.

• De la même manière, appuyez sur + ou - pour régler l'heure de fin du programme.

• Appuyez sur MENU, puis sur + pour acceder au menu Pro.

• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour sélectionner le numéro du programme (Pr1, Pr2, Pr3, Pr4, Pr5, Pr6, Ec1, Ec2 ou Ec3)
• Appuyez sur OK-boost pour valider.
• (Uniquement pour Pr1 à Pr6) Appuyez sur + ou - pour sélectionner le mode de fonctionnement du programme ; Confort Con ou Marche forcee bSt.
• Appuyez sur OK-boost pour valider.
• Appuyez sur + ou - pour selectionner le ou les jours d'activation du programme ou sa désactivation (not); Lundi, Mardi, Mercredi, Jeudi, Vendredi, Samedi, Dimanche (d1 ... d7), du lundi matin au dimanche soit (1-7), du samedi matin au dimanche soit (6-7), du lundi matin au vendredi soit (1-5).
• Appuyez sur OK-boost pour valider.
• Appuyez sur + ou - pour régler l'heure de début du programme.
• Appuyez sur OK-boost pour valider l'heure.
• Appuyez sur + ou - pour régler les minutes par pas de 10 minutes.
• Appuyez sur OK-boost pour valider.

L'heure de fin n'est programmable qu'entre l'heure de début et 23h50

La marche forcee est limitee a une durée maximale de 2 heures.

• Appuyez sur OK-boost pour valider (le mode Pro est selectionné par défaut).
• Appuyez sur la touche MENU pour sortir du menu sans valider les dernières modifications.

CONSOMMATION

. Ce menu affiche la durée de consommation effective du radiateur. Elle est exprimée en pourcentage du temps total.

• Appuyez sur MENU, puis sur + pour acceder au menu EnE.
• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour afficher successivement la durée de consommation du jour (dAY), d'hier (d-1), de la semaine (7-d), du mois (30d), de l'an

née (360d), et la remise à zéro (rES) de toutes les durées de consommation (attendez quelques secondes avant de voir apparaitre la durée, comme par exemple E:32).

• Appuyez sur MENU pour sortir du menu.

• dAY: durée de consommation du jour en cours qui débute à 0h et s'arrête à minuit.
  -d-1: durée de consommation de la journée precedente de Oh à minuit.

• 7-d : durée de consommation des 7 jours précédents (exemple ; la consommation affichée le mercredi 11 débute le mardi 3 à 0h et s'arrête le mardi 10 à minuit).
• 30d : durée de consommation des 30 jours précédents (exemple ; la consommation affichée le 11 mai début le 11 avril à 0h et s'arrête le 10 mai à minuit).
• 360d : durée de consommation des 360 jours précédents (exemple ; la consommation affichée le 11 mai 2013 début le 16 mai 2012 à 0h et s'arrêté le 10 mai 2013 à minuit).
• rES : appuyez plus de 3 secondes sur OK-boost pour remettre à zéro les durées de consommation.

Par exemple, un radiateur de 1500 W affiche sa durée de consommation

• de l'année : 360d -> E:06 (1500 W pendant 6% du temps), soit 777,6 kW.h (= 777600 W.h = 1500 x 360 x 24 x 0,06).
• du mois : 30d -> E:14 (1500 W pendant 14% du temps), soit 151,2 kW.h (= 151200 W.h = 1500 x 30 x 24 x 0,14).
• de la semaine : 7-d -> E:21 (1500 W pendant 21% du temps), soit 52,9 kW.h (= 52920 W.h = 1500 x 7 x 24 x 0,21).
• d'hier : d-1 -> E:28 (1500 W pendant 28% du temps),
  soit 10,1 kW.h (= 10080 W.h = 1500 x 24 x 0,28).
• d'aujourd'hui à 12h45: dAY -> E:32 (1500 W pendant 32% du temps écoulé depuis 0h), soit 6,1 kW.h (6120 W.h= 1500x 2,75 (=12:45) x 0,32).

RéGLAGE D'ÉCART DE TEMPERATURE

Ce réglage compense l'éventuel écart (offset) entre la température affichée par l'appareil et la température ambiente mesurée dans la piece d'habitation. Cét écart varie d'unepiece à l'autre car il dépend de l'iso1ation, de la configuration de la piece et de l'emplacement de l'appareil.

Cet écart doit être relevé quand la température ambiente est stabilisée après au moins 2 heures de chauffage en mode Confort ou Eco.

Ce réglage ne modifie ni la stabilité ni la précision de la régulation en température.

• Appuyez sur MENU, puis sur + pour acceder au menu OFS.
• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour régler l'écart entre 8^ et -8^
• Appuyez sur OK-boost pour valider l'écart.
• Appuyez sur MENU pour sortir du menu.

Par exemple, si l'appareil est régé à 20^ et si le thermomètre ambient affiche 18^ , l'écart doit être de -2^ .

Par exemple, si l'appareil est régé à 20^ et si le thermomètre ambiant affiche 22^ , l'écart doit être de 2^ .

DEROGATION (Absence prolongée)

Cette fonction maintient en mode Hors-gel à 7.5^ pendant une absence prolongée puis revient aux réglages initiaux.

• Appuyez sur MENU, puis sur + pour acceder au menu dEr.
• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour désirir le nombre de jours d'absence de 1 à 99 jours (par exemple 5 jours = 05d).

Le jour en cours doit être compté dans les jours d'absence.

• Appuyez sur OK-boost pour activer la dérogation ; le nombre de jours restants s'affiche alternatively avec la température de consigne.

Le mode initial (Confort, Eco ou Programme) est rétabli à minuit du dernier jour d'absence.

• Appuyez sur MENU pour annuler la dérogation.

Par exemple, si l'absence est programmée dans la journée du lundi pour 3 jours, l'appareil restera en mode Hors-gel jusqu'àu mercredi soit minuit.

OUVERTURE DE FENÉTRE

Cette fonction passée automatiquement en mode Hors-gel quand une fenêtre est détectée ouverte et revient au mode initial quand la fenêtre est détectée refermée.

• Appuyez sur MENU, puis sur + pour acceder au menu Und.
• Appuyez sur OK-boost pour entrer dans ce menu.
• Appuyez sur + ou - pour activer la fonction en permanence (Aut), ou l'activer une fois (AN) ou la désactiver (OFF).
• Appuyez sur OK-boost pour valider.

La position manuelle (ΠAn) met le radiateur en mode Hors-gel pendant une durée d'une heures. Pendant cette heures, les réglages initiaux peuvent être rétablis en appuyant sur la touche MENU.

L'icone clignote pendant la détction d'ouverture.

Remarques importantes :

• Les variations anormales de température mesurées par la sonde du radiateur permettent de détecter l'ouverture ou la fermeture d'une fenêtre. La détéction est effective quelques minutes après l'ouverture ou la fermeture de la fenêtre.
• La détction peut s'avérer inefficace si ces variations de température sont insuffisantes ou inopportunes. C'est le cas si :
• L'écart de température entre l'intérieur et l'extérieur est insuffisant.
• Le radiateur est trop loin de la fenêtre.
• Le gradient thermique de la pierce ne permet pas de variations significatives de la température au niveau de la sonde du radiateur.
• La température ambiente n'est pas stabilisée depuis au moins une heures avant l'ouverture de fenêtre.
• Le réglage de température ou le mode ont été modifiés manuellement ou par un programme avant ou pendant la détction d'ouverture.

AFFICHAGE DES RÉFERENCES

Ce menu affiche les références du matériel et du logiciel (ces références sont différentes selon la referencia de l'appareil).

• Appuyez sur MENU, puis sur + pour acceder aux références; la référence du matériel et la référence du logiciel s'affichent alternatively.
• Appuyez sur MENU pour sortir du menu.

OUT

• Sélectionnez Out, puis appuyez sur OK-boost pour sortir du menu, ou
• Appuyez sur MENU pour sortir du menu.

Problèmes & solutions

Problème	Solutions
- L'appareil n'affiche rien.	- Vérifiez qu'un disjoncteur ou un délesteur n'a pas coupé l'alimentation de l'appareil.
- L'appareil ne chauffe pas.	- Sélectionnez le mode comport Con. - Augmentez le réglage de température. - Mettez en veille l'appareil quelques minutes pour réarmer la sécurité thermique.
- L'appareil chauffe en permanence.	- Arrêtez la Marche forcee. - Diminuez le réglage de température. - Vérifiez l'absence de courant d'air à proximité.
- Les touches ne réagissant pas.	- Déverrouillez le clavier en appuyant 3 secondes sur la touche MENU.
- Le fil pilote ne marche pas (fonction disponible uniu-quement en France).	- Sélectionnez le mode FilP. - Vérifiez que le fil pilote est raccordé à un module radio ou à un gestionnaire de fil pilote.
- L'appareil continue de chauffer en dehors des plages horaires program-mées.	En dehors des plages horaires, l'appareil n'est pas à l'arrêt mais en mode Eco. - Diminuez la température Eco. - Vérifiez qu'une autre plage hora n'est pas activée.
- La Marcheforcée ne marche pas en mode Pro- gramme.	Si la Marcheforcée a été arrêtée manuellempendant le mode Programme, elle ne peut se réactiver automatiquement qu'après un déliade 2 heures. - Activez la Marcheforcée manuellement.
- L'icône①clignote en permanence.	L'heure est déréglée. - Réglez l'heure.
- L'icône②clignote.	- C'est normalpendant la Marcheforcée.
- "Er" clignote.	- Sonde de température défectueuse (ce défaut interdit la mise en marche de l'appareil).
- L'appareil émet une odeur.	- Lors de la première mise en service ou après un arrêt prolongé, l'appareil peut émettre une odeur désagréable qui disparait rapidement.

IMPORTANT : Si le problème persiste, disjonctez ou débranchez 15 secondes l'alimentation de l'appareil, puis vérifie le fonctionnement.

Maintenance et nettoyage

IMPORTANT : déconnectez toujours la source d'alimentation avant tout nettoyage ou entretien.

• Avertissement: Ne jamais utiliser de détergent, d'agents chimiques ou de solvants car cela pourrait endommager les parties plastiques.
• ATTENTION : Laissez l'appareil refroidir complètement avant de le manipuler et de le nettoyer.
• Afin d'éviter tout risque d'incendie et/ou d'électrocution, ne faites pas couler de l'eau ni tout autre liquide à l'intérieur de l'appareil.
• Nettoyez la paroi extérieure de l'appareil en la frottant delicatement avec un chiffon doux et mouillé, avec ou sans solution savonneuse.
• Nettoyez régulierement les grilles d'airation de l'appareil.

Protection de l'environnement

Ce produit est marqué du symbole du tri sélectif relatifs aux déchets d'équipements électriques et électroniques.

Cela signifie que ce produit ne doit pas etre mis au rebut avec les déchets menagers mais doit etre pris en charge par un système de collecte selective conformément à la directive européenne 2012/19/UE.

Il sera ensuite soit recyclé soit demantélé afin de réduire les impacts sur l'environnement, les produits électriques et électroniques étant potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Pour plus de renseignements, vous pouvez contacter notre administration locale ou régionale.

Spécifications techniques

• Alimentation : 220-240V ~ 50Hz
• Classe II
• Thermostat électronique avec Eco-Programmes
• Arrêt du chauffage par mise en veille
• Sonde de température ambiente

: Conformé à toutes les directives européennes pertinentes.

Garantie

Ce produit bénéficia d'une garantie de 2 ans à partir de la date d'achat. La garantie couvre les pannes et dysfonctionnements de l'appareil dans le cadre d'une utilisation conforme à la destination du produit et aux informations du manuel d'utilisation.

Pour être pris en charge au titre de la garantie, la preuve d'achat est obligatoire (ticket de caisse ou facture) et le produit doit être complat avec l'ensemble de ses accessoires.

La clause de garantie ne couvre pas des déteriorations provenant d'une usure normale, d'un manque d'entretien, d'une négligence, d'un montage défectueux, ou d'une utilisation inappropriée (chocs, non respect des préconisations d'alimentation électrique, stockage, conditions d'utilisation...).

Sont également exclues de la garantie les conséquences néfastes dues à l'emploi d'accessoires ou de pieces de rechange non d'origine, ou non adaptées, au démontage ou à la modification de l'appareil.

Le vendeur reste tenu des défauts de conformité du bien au contrat et des vices rédhibitoires dans les conditions prévues aux articles 1641 à 1649 du Code civil.

IMPORTANT : Veuillez suivre les consignes de sécurité des pages 2 à 5

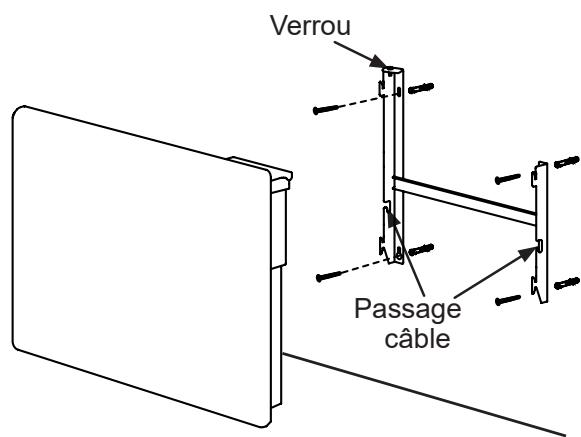

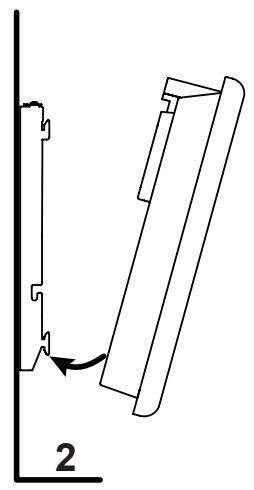

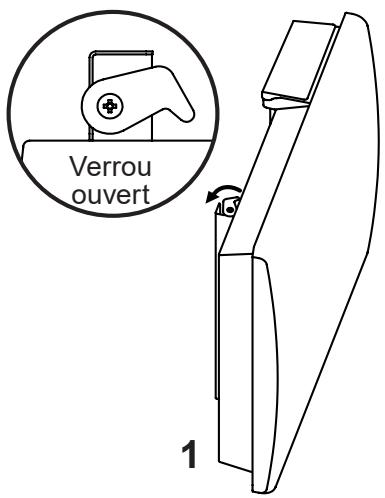

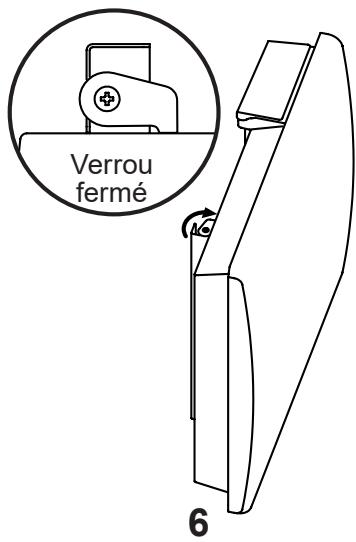

Fixer horizontally l'appareil sur une paroi verticale sans l'incliner avec l'afficheur vers l'utilisateur. Toute autre position de l'appareil est potentiellement dangereuse.

Distances minimales sans obstacle :

120mm min.

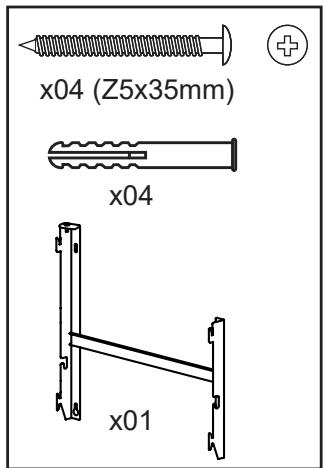

Les vis et chevilles fournies sont adaptées pour des supports de type plein. Pour tout autre type de support, veuillez utiliser les vis et chevilles adaptées.

IMPORTANT : Veuillez suivre les consignes de sécurité des pages 2 à 5

IMPORTANT : Veuillez suivre les consignes de sécurité des pages 2 à 5

• MISE EN GARDE : à faire installer par un professionnel selon la norme d'installation applicable dans chaque pays (NF C15-100 pour la France ou équivalent pour les autres pays)

RACCORDEMENT ÉLECTRIQUE

• ATTENTION : Raccordez les trois conducteurs du cable d'alimentation à un boîtier de raccordement en respectant le câblage ci-dessous :

• Phase (220-240V~): Marron

• Neutre (220-240V~): Bleu

• Fil pilote : Noir (attention de ne pas le connecter à la terre).

• Si le fil pilote n'est pas raccordé, isolez son extrémité dénudée pour éviter tout contact électrique avec les autres fils ou le mur.

• L'appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur.
