VDP137LS - Lave-vaisselle VEDETTE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Lave-vaisselle
Capacité	Non précisé
Nombre de programmes	Non précisé
Consommation d'eau	Non précisé
Consommation d'énergie	Non précisé
Niveau sonore	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Type d'installation	Pose libre
Type de séchage	Non précisé
Type de commande	Non précisé
Couleur	Blanc
Matériau du panier	Non précisé
Protection anti-fuite	Non précisé
Classe énergétique	Non précisé
Type de moteur	Non précisé
Type de filtre	Non précisé

FOIRE AUX QUESTIONS - VDP137LS VEDETTE

Comment allumer la VEDETTE VDP137LS ?

Pour allumer la VEDETTE VDP137LS, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle.

Que faire si la machine ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle de la porte est bien fermé, car la machine ne démarrera pas si la porte est ouverte.

Comment régler la température de lavage ?

Pour régler la température de lavage, tournez le bouton de sélection de température sur le panneau de contrôle à la température souhaitée (30°C, 40°C, 60°C, etc.) avant de lancer le programme.

Que faire si l'eau ne s'écoule pas ?

Vérifiez que le tuyau d'évacuation n'est pas plié ou obstrué. Assurez-vous également que le filtre d'évacuation n'est pas bouché. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre de la VEDETTE VDP137LS ?

Pour nettoyer le filtre, ouvrez le panneau d'accès au filtre, retirez-le délicatement et rincez-le à l'eau chaude pour enlever les résidus. Assurez-vous que le filtre est complètement sec avant de le remettre en place.

Quelle est la capacité de lavage de la VEDETTE VDP137LS ?

La VEDETTE VDP137LS a une capacité de lavage de 7 kg, ce qui est adapté pour les besoins d'une famille moyenne.

Comment résoudre un problème de bruit excessif pendant le lavage ?

Vérifiez que la machine est bien de niveau et que les pieds sont correctement réglés. Assurez-vous également que les vêtements sont bien répartis à l'intérieur du tambour.

Comment programmer un cycle de lavage ?

Pour programmer un cycle de lavage, sélectionnez le programme désiré à l'aide du bouton de sélection, ajustez les options (température, essorage, etc.) et appuyez sur le bouton 'Démarrer'.

Que faire si un message d'erreur s'affiche ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Si nécessaire, débranchez l'appareil pendant quelques minutes, puis rebranchez-le pour réinitialiser.

Est-ce que la VEDETTE VDP137LS a une fonction de départ différé ?

Oui, la VEDETTE VDP137LS dispose d'une fonction de départ différé. Vous pouvez la programmer pour commencer le cycle de lavage à l'heure souhaitée en utilisant le bouton de départ différé.

MODE D'EMPLOI VDP137LS VEDETTE

PARTIE I: Version générique

TABLE DES MATIÈRES

01

CONSIGNES DE SECURITÉ

02

PRÉSENTATION DE L'APPAREIL

03

UTILISATION DE VOTRE LAVE-VAISSELLE

Ajout de sel dans l'adoucisseur Conseils d'utilisation des paniers

04

ENTRETIEN ET NETTOYAGE

Entretien extérieur Entretien interieur Entretien du lave-vaisselle

05

CONSIGNES D'INSTALLATION À propos du raccordement électrique

Arrivée d'eau et vidange

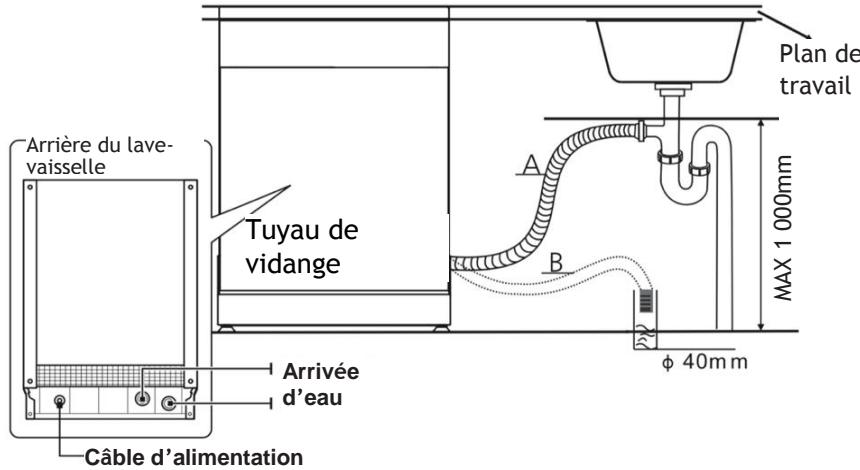

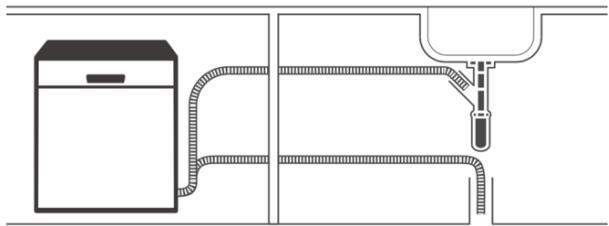

Raccordement du tuyau de vidange

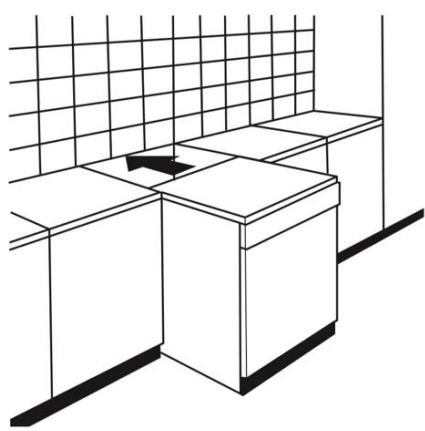

Positionnement de l'appareil
Installation sur pied

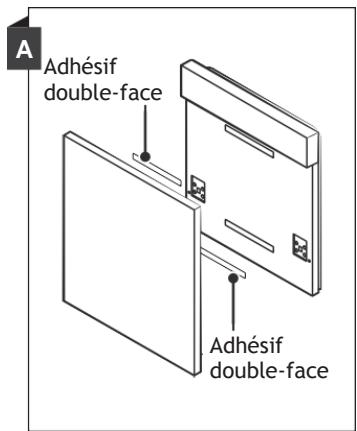

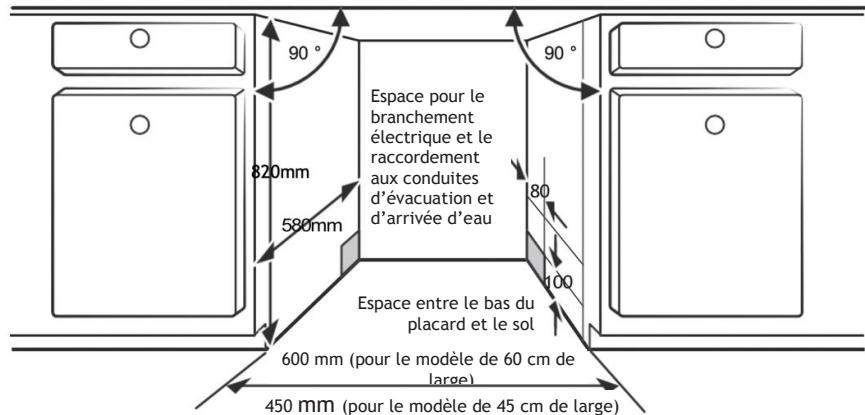

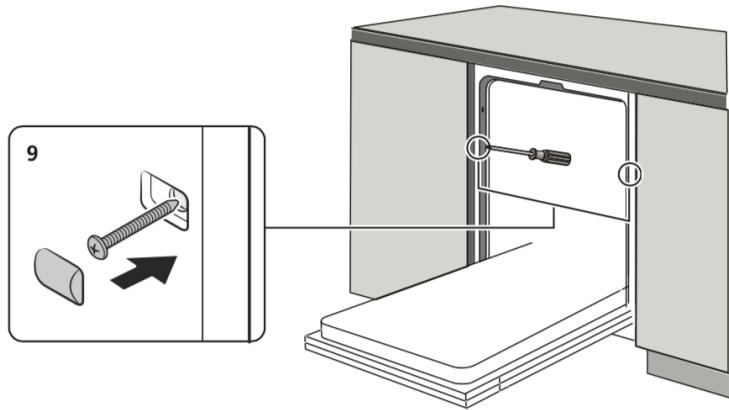

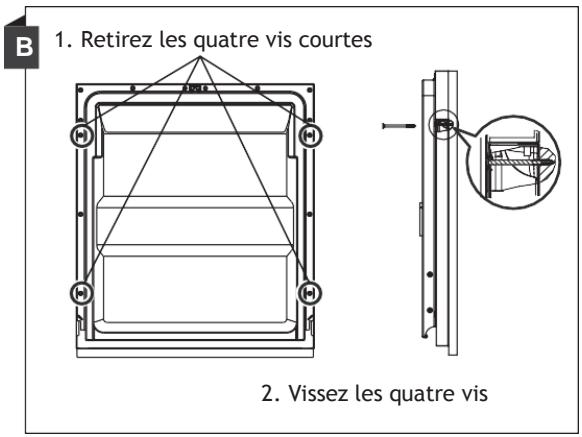

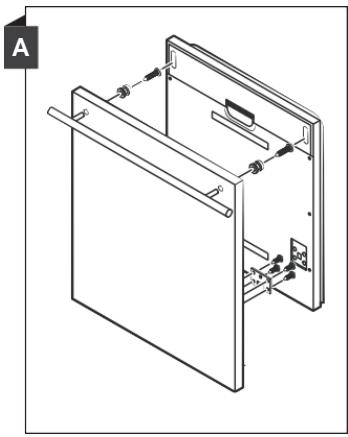

Encastrement (pour le modele encastré)

06

GUIDE DE DÉPANNAGE

07

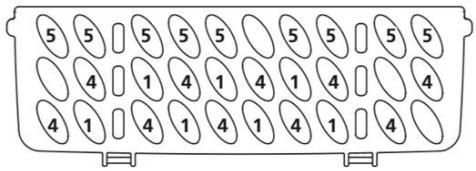

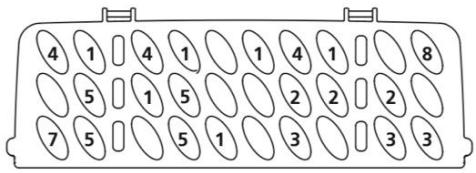

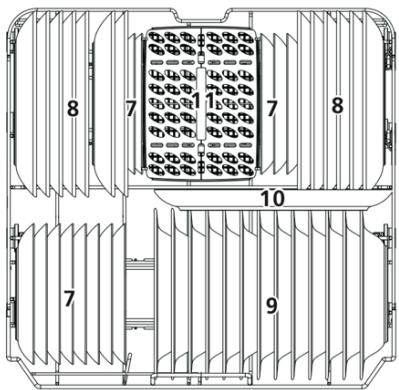

PROCÉDURE DE REMPLISSAGE DES PANIERS SELON LA NORME EN 50242

REMARQUE:

• Rêférez-vous à la rubrique Guide de dépannage : celle-ci peut vous aider à remédier vous-même à certains des problèmes les plus courants.
• Si vous ne pouvez pas remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtaining un nouveau auprès du fabricant ou du fournisseur responsable

CONSIGNES DE SECURITÉ

△AVERTISSEMENT

Lorsque vous utilisez votre lave-vaiselle, observez les précautions indiquées ci-dessous :

• Seul un technicien qualifié peut procéder à l'installation et à la réparation de l'appareil

• Cet apparéil est exclusivement destiné à un usage domestique ainsi que pour des applications similaires telles que :

• cuisines dans des magasins, bureaux et autres environnements de travail ;

• exploitations agricoles ;

• hôtels, motel, chambres d'hôtes et autres environnements résidentiels ;

• établissements de demi-pension.

• Les enfants âgés de 8 ans et plus, les personnes dont les capacités physiques, sensorielles ou mentales sont réduites et les personnes dénuées d'expérience ou de connaissances pertinentes ne sont autorisés à utiliser l'appareil que sous la responsabilité d'une personne experimentée ou s'ils ont reçu les instructions nécessaires à l'utilisation sécurisée de l'appareil et s'ils comprend le risques encourus.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans supervision. (Pour EN 60335-1) Cet apparéil n'est pas prévu pour etre utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances suffisantes, à moins que celles-ci soient sous surveillance ou que des consignes spécifiques leur aient ete disponibles concernant l'utilisation de l'appareil

par une personne responsable de leur sécurité. (For CEI 60335-1)

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Cét apparéil est exclusivement réservé à un usage domestique.

Pour éviter tout risque d'électrocution, veillez à ne jamais immerger l'appareil, le cable ou la prise dans l'eau ou dans tout autre liquide.

• Veuillez débrancher l'appareil avant toute opération de nettoyage ou de maintenance de l'appareil.
  Pour nettoyer l'appareil, utilisez un chiffon doux imbibé d'eau savonneuse, puis essuyez l'appareil avec un chiffon sec.

Consignes de mise à la terre

• Cet apparéil doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre de l' apparéil permet de réduire les risques d'électrocution en assurant une voie de faible résistance pour le courant électrique. Cet apparéil est équipé d'une prise conductrice de mise à la terre.
• La prise doit être branchée à une source adaptée qui est installée et mise à la terre conformément à l'ensemble des réglementations locales.
• Un mauvais branchement du conducteur de mise à la terre peut entraîner un risque d'électrocution.

• En cas de doute concernant la mise à la terre de l'appareil, faites appel à un électricien compétent ou à un représentant du service de réparation.

• Ne modifie pas la fiche électrique fournie avec l'appareil.

• Si celle-ci n'est pas adaptée à votre prise, faites installer une prise ajustée par un électricien compétent.
• Veillez à ne pas maltraiter, à ne pas vous asseoir et à ne pas monter sur la porte ni sur les paniers à vaissele du lave-vaisselle.
• N'utilisez pas votre lave-vaisselle si toutes les parois ne sont pas correctement installées.
• Faites preuve de prudence lorsque vous ouvrez la porte du lave-vaisselle alors que celui-ci est en marche : de l'eau peut s'en échapper.
  Veillez à ne pas placer d'objects lourds et à ne pas monter sur la porte lorsque celle-ci est ouverte. L'appareil pourrait basculer.
  Lorsque you chargez de la vaisse sale :
  1) Placez les éléments coupants de manière à ce qu'ils ne puissant pas endommager le joint de porte ;
  2) Attention : les couteaux et autres ustensiles coupants doivent être placés dans le panier à couvert tête vers le bas ou en position horizontale.
• Certains détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrémement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux et éloignez les enfants du lave-vaisselle lorsque la porte de l'appareil est ouverte.
• À la fin du cycle de lavage, vérifie que le détergent en poudre a été intégralement eliminé.

Assurez-vous que tous vos ustensiles en plastique doivent la mention « lavable au lave-vaisselle » ou une autre mention équivalente avant de les laver dans l'appareil.
- Pour les ustensiles en plastique qui ne présente aucune mention de ce type, vérifie les recommendations du fabricant.
Utilisez uniquement les produits détergents et les agents de rençage commandés pour les lavevaisselle automatiques.
- N'utilisez jamais de savon, de lessive ou de produit de lavage à la main pour faire fonctionner chez lavevaisselle.
- Veillez à toujours refermer la porte de l'appareil pour éviter tout risque de chute.

Si le cable d'alimentation est endommagé, faites-le remplacer par le fabricant, par un réparateur/agréé ou par une personne de compétence similaire afin d'éviter tout danger.

• Lors de l'installation de l'appareil, veilles à ne pas plier ou aplatir excessivement ou dangereusement le cable d'alimentation.
• Ne modifiez pas les commandes.
• L'appareil doit être raccordé à la valve d'alimentation principale en eau à l'aide de flexibles neufs. Ne réutilisez pas vos anciens flexibles.
• Dans un souci d'économie d'énergie, en mode veille, l'appareil s'est automatiquement si aucune opération n'est réalisée pendant 30 minutes.
• Ce produit dispose d'une capacité maximale de 13 couverts.
• La pression de l'eau à l'arrivée doit être égale ou inférieure à 1 MPa.

• La pression de l'eau à l'arrivée doit être égale ou supérieure à 0,04 MPa.

• Rendez-vous dans un centre de recyclage pourmettre au rebut l'appareil et son emballage. Pour ce faire, vous devrez couper le cable d'alimentation et rendre le système de fermeture de la porte inutilisable.

• L'emballage en carton est fabriqué à partir de papier recyclé et doit être jeté avec les déchets de papier pour être recyclé.
• En procédant à la mise au rebut de l'appareil dans les règles de l'art, vous contribuez à préserver l'environnement et la santé humaine, en veillant à ce que les déchets soienttraités dans des conditions optimales.
• Pour plus d'informations concernant le recyclage de ce produit, veuilles contacter vous mairie et votre centre local de traitement des ordures menagères.
• MISE AU REBUT: Ne jetez pas cet apparéil avec les déchets municipaux non triés. Cet apparéil est à mesure au rebut séparément pour pouvoir être traité de manière adaptée.

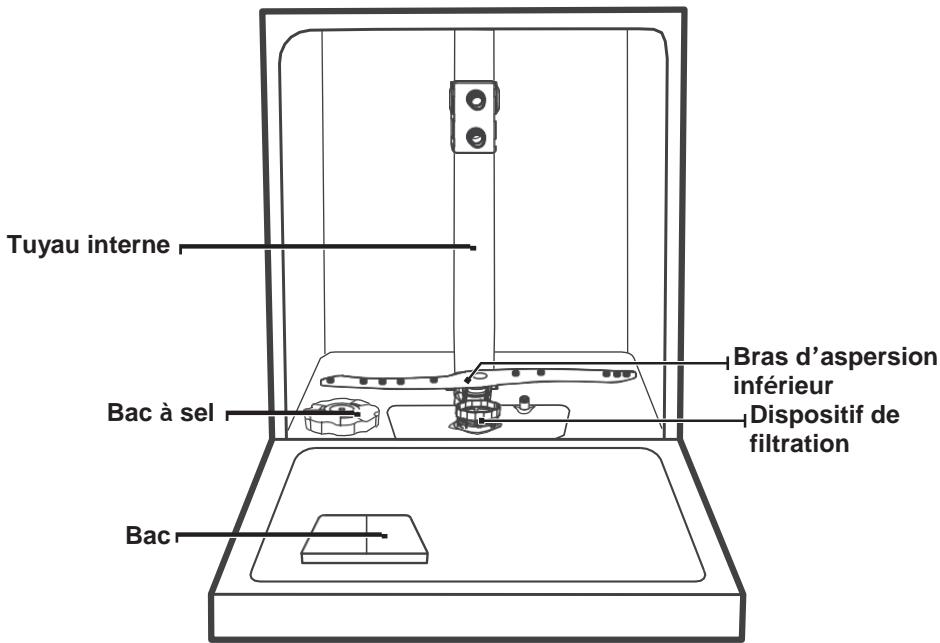

PRÉSENTATION DE L'APPAREIL

1 IMPORTANT :

Pour garantir une performance optime du lave-vaisselle, veuillez dire l'ensemble des consignes d'utilisation avant la première utilisation.

Panier a couverts

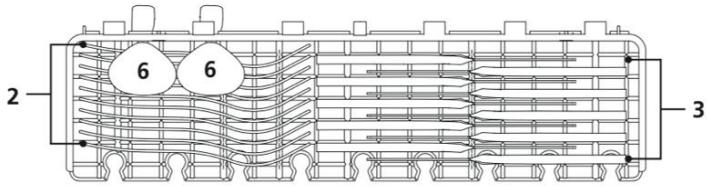

Tiroir à couverts

Bras d'aspersion central

Support à tasses

Panier du haut

Panier du bas

REMARQUE:

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles peuvent varier. Interprétez les images en fonction de votre apparéil.

UTILISATION DE VOTRE LAVEVAISSELL

Avant d'utiliser votre lave-vaisselle :

Intérieur

Extérieur

1. Reglez l'adoucisseur d'eau
2. Ajoutez le sel dans l'adoucisseur
3. Déposez la vaisselle sale

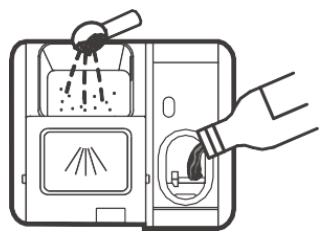

4. Remplissez le bac à détergent

Veuillez yous reporter à la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spéciale, pour régler l'adoucisseur d'eau.

Ajout de sel dans l'adoucisseur

REMARQUE:

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Veillez à toujours utiliser du sel conçu pour les lave-vaisselle. Le réservoir de sel est situé sous le panier du bas et doit être rempli selon la procédure suivante :

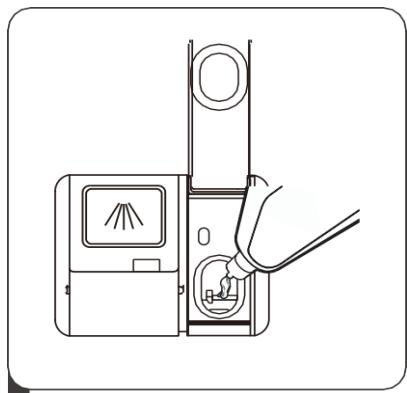

AVENTISSEMENT

• N'utilisez que du sel conçu spécialément pour les lave-vaisselle! Tout autre type de sel non adapté au lave-vaisselle, en particulier le sel de table, risque d'endommager l'adoucisseur d'eau. Si l'appareil est endommagé suite à l'utilisation de sel non adapté, le fabricant ne fournit aucune garantie et ne saurait être tenu pour responsable des dommages causés.
• Veilze à ajouter du sel uniquement avant un cycle de lavage. Ceci permet d'empêcher que des grains de sel ou de l'eau salée eventuèlement versés à côté demeurent dans le fond de l'appareil pendant une certaine durée, ce qui pourrait entraîner une corrosion de la surface.

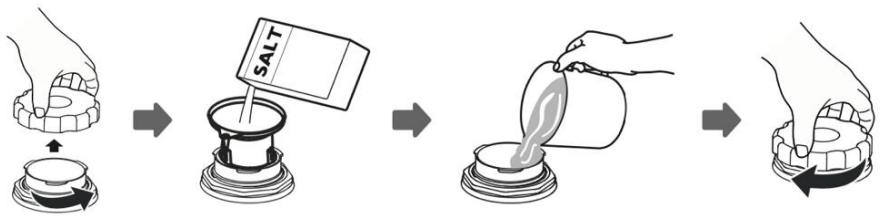

Pour ajouter le sel spécial lave-vaisselle, suivez la procEDURE cidesous :

1. Retirez le panier du bas et devissez le couvercle du réservoir.
2. Positionnez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5kg de Sel pour lave-vaisse.
3. Remplissez le réservoir de sel d'eau jusqu'à atteindre le niveau maximal. Il est normal qu'une petite quantité d'eau sorte du réservoir de sel.
4. Une fois le réservoir rempli, revisisse le couvercle en serrant bien.
5. Une fois le réservoir de Sel rempli, le voyant d'alerte du sel s'eteint.
6. Juste après avoir rempli le réservoir de sel, lancez un programme de lavage (nous recommandons un programme court) afin d'éviter que le système de filtration, la pompe ou tout autre composant important de l'appareil ne soit endommagé par l'eau salée. L'endommagement dû à l'eau salée n'est pas couvert par la garantie.

REMARQUE:

• le réservoir de sel ne doit être rempli que lorsque le voyant d'alerte du sel (≦) du bandeau de commandes s'allume. Selon la vitesse de dissolution du sel, il est possible que le voyant d'alerte du sel reste allumé même après le replissage du réservoir.

Si le bandeau de commandes ne dispose pas de voirant d'alerte du sel (sur certains modèles), vous pouvez déterminer quand ajouter du sel dans l'adoucisseur en fonction du nombre de cycles exécutés par le lave-vaisselle.

• Si vous avez versé du sel à côté du réservoir, lancez un programme de trempage ou un programme rapide pour l'éliminer.

Conseils d'utilisation des paniers

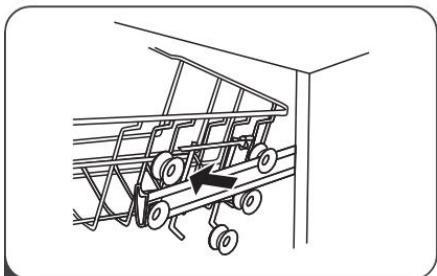

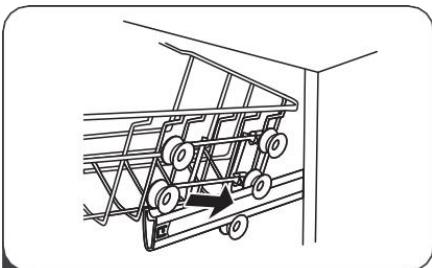

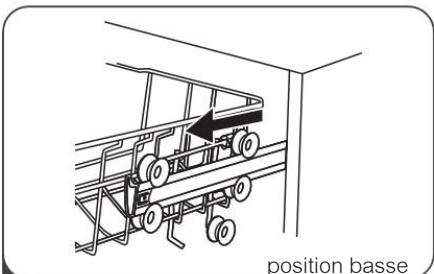

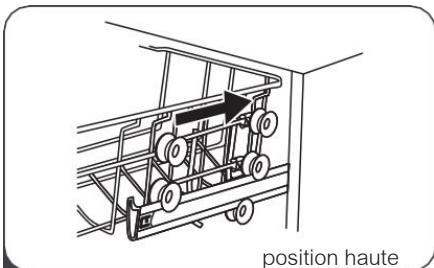

Réglage du panier du haut

Vous pouvez aisément régler la hauteur du panier du haut pour l'adapter à des plats plus grands disposés dans le panier du haut ou celui du bas.

Pour régler la hauteur du panier du haut, suivez les étapes ci-

1 Sortez le panier du haut.

2 Retirez le panier du haut.

dessous :

3 Remettez en place le panier du haut sur la coulisse supérieure ou inférieure.

4 Rentrez le panier du haut.

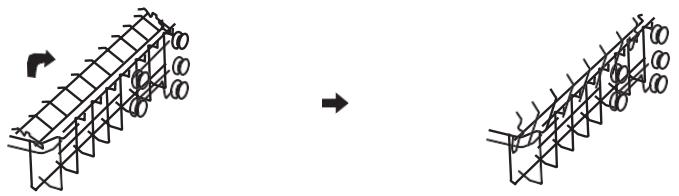

Rabatte les supports-tasses

Pour libérer de la place pour les éléments plus grands dans le panier du haut, rabattez le support à tasses vers le haut.
Vous pouvez poser les grands verres contre ce support. Vous pouvez également le retirer lorsque vous n'en avez plus l'utilité.

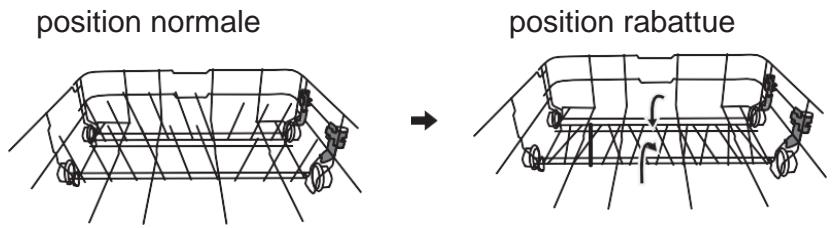

Rabatte les tiges

Les tiges du panier du bas permettent de déposer les assiettes et les plateaux.

Vous pouvez les rabattre afin de libérer de la place pour les plats plus grands.

ENTRETIEN ET NETTOYAGE

Entretien extérieur

Porte et joint de porte

Nettoyez régulièrement les joints de porte à l'aide d'un chiffon humide non abrasif pour retarder les résidus alimentaires.

Lorsque vous replisssez votre lave-vaisselle, il arrive que des résidus alimentaires ou liquides tachent les côtés de la porte de l'appareil. Ces surfaces se trouvent à l'extérieur de la zone de lavage et sont hors de portée de l'eau propulsée par les bras d'aspersion. Il convient d'essuyer les évventuels dépôts avant de fermer la porte.

Bandeau de commande

Pour nettoyer le bandeau de commande, essuyez-le uniquement avec un chiffon humide non abrasif.

AVERTISSEMENT

Pour éviter que l'eau ne pénétre dans le dispositif de fermeture de la porte et les composants électroniques, n'utilise jamais de produits nettoyants en spray.
N'utilisez jamais de nettoyants abrasifs ou déponges à récurer sur les surfaces extérieures, car cela risquerait de rayer le revêtement. Certains essuie-tout peuvent également rayer la surface ou y laisser des marques.

Entretien interieur

Système de filtration

Le système de filtration Situé en bas de l'appareil retient les gros débris pendant le cycle de lavage. Les résidus collectés peuvent boucher les filtrés. Vérifiez régulièrement l'état des filtrés et nettoyez les si nécessaire en les passant sous l'eau. Suivez la procédure cédssous pour nettoyer les filtrés de la zone de lavage.

REMARQUE :

Les illustrations sont uniquement fournies à titre indicatif, les différents modèles de systèmes de filtration et de bras d'aspersion peuvent varier.

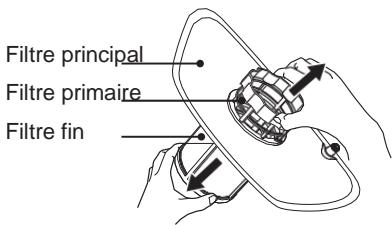

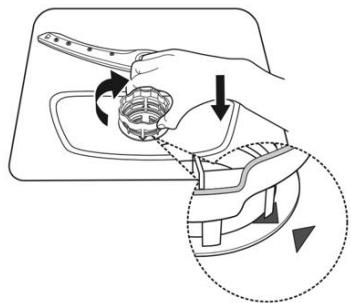

1 Tenez le filtrte primaire et tournez-le dans le sens antihoraire pour le déverrouiller. Soulevez le filtrte, puis sortez-le du lave-vaisselle.

2 Vous pouvez-retirer le filtré fin situé en bas du dispositif de filtration. Demontez le filtré primaire du filtré principal en appuyant delicatement sur les languettes situées en haut avant de retirer le filtré.

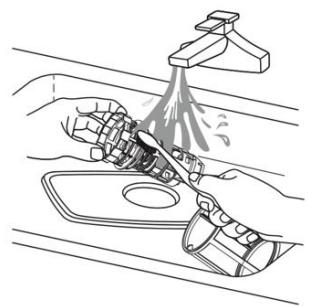

3 Rincez le filtré sous l'eau du robinet pour en retarder les principaux résidus alimentaires. Pour un nettoyage plus efficace, utilisez une Brosse de nettoyage non abrasive.

4 Remontez les filtres en suivant les étapes de démontage dans l'ordre inverse, replacez le dispositif de filtration et tourneze dans le sens horaire jusqu'à la flèche de fermeture

AVERTISSEMENT

• Ne serrez pas excessivelyment les filtres. Remontez les filtres dans l'ordre en vissant bien pour éviter que de gros résidus ne pénétrent dans le système et n'entrainent un blocage.
• N'utilisez jamais le lave-vaissselle sans les filtres. Un filtrre mal remis en place peut réduire le niveau de performance de l'appareil et endommager votre vaissselle.

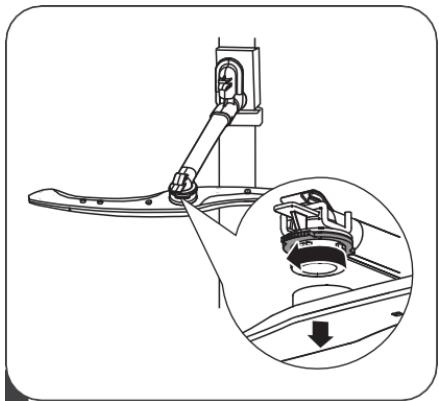

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement afin d'éviter que les particules chimiques de l'eau dure ne bouchent les buses et les roulements des bras d'aspersion.

Pour nettoyer les bras d'aspersion, suivez les consignes cidesous :

Pour retirer le bras d'aspersion supérieur, maintenez l'écrou et faites tourner le bras dans les sens des aiguilles d'une montre.

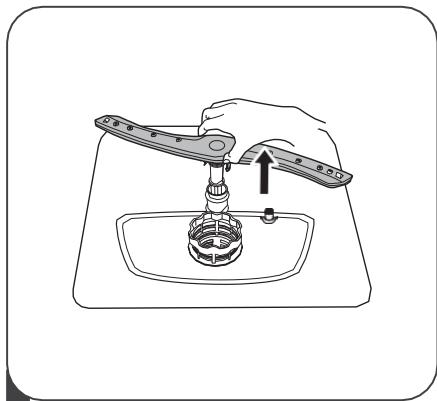

Pour retirer le bras d'aspersion inférieur, tirez-le vers le haut.

3 Lavez les bras dans de l'eau tiède et savonneuse et nettoyez les buses à l'aide d'unerosse couple. Rincez-les complètement, puis remettez-les en place.

Précautions antigivre

Pensez à prendre des mesures de protection contre le givre pour votre lave-vaisselle en hiver. ÀpRES chaque cycle de lavage, suivez la procédure ci-dessous :

1. Mettez le lave-vaisse hors tension au niveau de la source d'alimentation.
2. Coupez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'alimentation.
3. Vidangez l'eau du tuyau d'arrivée d'eau et du robinet d'eau. (Servez-vous d'une casserole pour récapérer l'eau)
4. Rebranche le tuyau d'arrivée d'eau au robinet d'alimentation.
5. Retirez le filtré au fond de la cuve et épongez l'eau résiduelle dans le bassin.

Après chaque lavage

Après chaque lavage, coupez l'arrivée d'eau et laissez la portégérement ouverte afin que l'humidité et les odeurs puissant s'échapper.

Débrancher la prise

Débranche la prise avant toute opération de nettoyage ou de maintenance.

Nettoyage sans solvants ni produits abrasifs

Pour nettoyer l'extérieur et les pieces en caoutchouc de votre lavevaisselle, n'utilisez ni solvants, ni produits de nettoyage abrasifs. Tenez-vous-en à un chiffon imbibé d'eau tiède et savonneuse.

Pour éliminer les traces générées sur les surfaces internes, utilisez un chiffon humidifié à l'eau avec un peu de vinaigre ou un produit de nettoyage spécifique conçu pour les lave-vaissette.

En cas de non-utilisation prolongée

Il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la prise, de couper l'arrivée d'eau et de laisser la porte légèrement entrouverte. Ceci permettra d'optimiser la durée de vie des joints de porte et d'empêcher la formation d'odeurs à l'intérieur de l'appareil.

Déplacer l'appareil

Si vous doivent émettre l'appareil, essayez de le maintainir en position verticale. En cas de nécessité absolue, vous pouvez le positionner sur l'arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lavevaisselle est la presence de résidus alimentaires dans les joints. Un nettoyage régulier des joints à l'aide d'une éponge humide permettra d'eviter ce phénomène.

CONSIGNES D'INSTALLATION

A VERTISSEMENT

Risque d'électrocution

Coupez l'électricité avant dinstaller le lavevaisselle.

Le non-respect de cette consigne peut entrainer un risque de décès ou d'électrocution.

Attention

Le raccordement des tuyaux et des équipements électriques doit être effectué par des professionnelnels.

A propos du raccordement electrique

AVERTISSEMENT

Pour votre sécurité :

• N'utilisez pas de rallonge ou d'adaptateur avec cet apparéil.
  Quelles que soient les circonstances, veiliez a ne

jamais couper ou-retirer les branchements de mise à la terre.

Alimentation électrique

Référez-vous à la plaque signalétique de l'appareil pour connaître la tension requise afin de brancher votre lave-vaisselle à une source d'alimentation adaptée. Utilisez le fusible 10 A/13 A/16 A, le fusible temporisé ou le disjoncteur recommends et aménagez un circuit distinct réservé à cet apparéil.

Raccordementelectrique

Vérifiez que la tension et la fréquence de l'alimentation correspondant à la plaque signalétique. Veiliez à ne brancher la prise au secteur qu'une fois la mise à la terre assurée. Si la prise électrique à laquelle l'appareil doit être branché n'est pas adaptée, remplacez-la plutôt que d'utiliser un adaptateur ou autre dispositif, lesquels pourraient entraîner une surchauffe et des brûlures.

Assurez-vous de l'existence d'un branchement de mise à la terre avant d'utiliser votre lave-vaiselle

Raccordement à l'eau froide

Raccordez le tuyau d'arrivée d'eau froide à un raccord fileté 3/4 et assurez-vous qu'il soit bien serré.

Si vos tuyaux d'eau sont neufs ou n'ont pas ete utiliseds pendant une durée importante, laissez d'abord couler l'eau pour vous assurer qu'elle soit claire. Cette precaution est necessaire pour eviter le risque que I'arrivee d'eau soit bloquee et endommage I'appareil.

Tuyau d'arrivée
d'eau ordinaire

Tuyau d'arrivée
d'eau sécurisé

À propos du tuyau d'arrivée d'eau sécurisé

Le tuyau d'arrivée d'eau sécurisé à une double paroi. Ce système intervent en bloquant l'arrivée d'eau si le tuyau est endommagé ou que le sas d'air situé entre le tuyau d'arrivée d'eau et le flexible extérieur est rempli d'eau.

A VERTISSEMENT

Un tuyau fixé à un robinet pulverisateur peut exploser s'il est installé sur la même arrivée d'eau que le lave-vaisselle. Si vous évier en est équipé, nous vous recommendons de démonter le tuyau et d'obstruer l'ouverture.

Comment raccorder le tuyau d'arrivée d'eau sécurisé

1. Retirez complètement les flexibles fournis du compartment de stockage situé à l'arrière du lave-vaisse.
2. Vissez le flexible d'arrivée au robinet à l'aide d'un raccord fileté 3/4.
3. Ouvrez entièrement l'arrivée d'eau avant de démarrer le lavevaisselle.

Comment démonter le tuyau d'arrivée d'eau sécurisé

1. Coupez l'eau.
2. Dévissez le tuyau d'arrivée d'eau sécurisé du robinet.

Raccordement du tuyau de vidange

Insérez le tuyau de vidange dans un conduit d'évacuation de diamètre 4 cm minimum, ou laissez-le couler dans l'évier en veillant à éviter de le plier ou de le pincer. La hauteur du conduit d'évacuation doit être inférieure à 1 000 mm. Afin d'éviter tout refoulement, l'extrémité du tuyau ne doit pas être immergee dans l'eau.

Veuillez fixer le tuyau de vidange en position A ou B de manière à ce qu'il tienne bien en place

Comment évacuer l'excedent d'eau des tuyaux

Si l'évier est situé à plus de 1 000 mm du sol, l'excédant d'eau demeurer dans les tuyaux ne peut être evacué directement dans l'évier. Il sera nécessaire d'évacuer l'excédant d'eau dans un bol ou un autre recipient adapté maintenu à l'extérieur et à un niveau inférieur à celui de l'évier.

Sortie d'eau

Raccordez le tuyau de vidange. Le tuyau de vidange doit être correctement installé pour éviter toute fuite d'eau. Assurez-vous que le tuyau de vidange n'est ni plié, ni écrasé.

Tuyau de rallonge

Si vous avez besoin d'un tuyau de rallonge pour la vidange, veillez à bien utiliser un tuyau similaire.

Celui-ci ne doit pas excéder 4 metres de longueur, à défaut de quoi la performance du lave-vaisselle pourrait être réduite.

Raccordement du siphon

Le raccordement à l'évacuation doit se situer à moins de 100 cm de hauteur (maximum) par rapport au bas du lave-vaissselle. Le tuyau de vidange doit être fixé.

Positionnement de l'appareil

Installé l'appareil dans le lieu souhaité. L'arrière de l'appareil doit être placé contre le mur, et les parois latérales contre les parois ou murs adjacents. Le lave-vaisselle est équipé de tuyaux d'arrivée d'eau et de vidanges qui peuvent être positionnés aussi bien à gauche qu'à droite de l'appareil afin de faciliter son installation.

Mise à niveau de l'appareil

Une fois l'appareil installé à l'emplacement prévu, vous pouvez ajuster la hauteur du lave-vaissele en réglant le niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné à plus de 2^

REMARQUE :

Uniquement applicable aux apparéils installés sur pied.

Installation sur pied

Installation entre des placards

La hauteur de ce lave-vaisselle, 845 mm, est prévue pour permettre son installation entre des placards de même hauteur dans les cuisines équipées modernes. Les pieds peuvent etre régles afin d'atteindre la hauteur souhaitatione. Le panneau supérieur stratifié ne requiert aucun entretien spécifique, car il résiste à la chaleur et a une protection anti-rayure et anti-tache.

Installation sous un plan de travail

(En cas d'installation sous un plan de travail existant)

La plupart des cuisines équipées modernes ont un seul plan de travail sous lequel sont installés les placards et les apparciels electroménagers. Dans ce cas, retirez le panneau supérieur du lavevaisselle en dévissant les vis situées sous le rebord arrêté (a).

Attention

Après avoir retire le panneau supérieur, revissez les vis sous le rebord arrêté (b).

La hauteur du lave-vaisse est alors de 815 mm, conformément aux réglementations internationales (normes ISO), ce qui correspond parfaitement à la hauteur du plan de travail de la cuisine.

Encastrement (pour le modele encastre)

Étape 1. Sélection de l'emplacement le plus ajusté au lavevaisselle

Le lave-vaisse doit être installé à proximité des conduites d'arrivée et d'évacuation de l'eau ainsi que de l'alimentation électrique.

Illustrations des dimensions du lieu d'installation et de la position d'installation du lave-vaiselle.

1. Moins de 5 mm entre le haut du lave-vaisse et le plan de travail ; paroi extérieure alignée sur les placards.

1. Si le lave-vaisselle est installé pres d'un angle, prévoyez une distance de sécurité pour l'ouverture de la porte.

REMARQUE :

En fonction de l'emplacement de votre prise électrique, il est possible que vous deviez découvert une ouverture dans la paroi latérale du placard adjacent.

Étape 2. Dimensions et installation du panneau d'habillage

Le panneau d'habillage en bois doit être découvert aux dimensions indiquées sur le schéma d'installation.

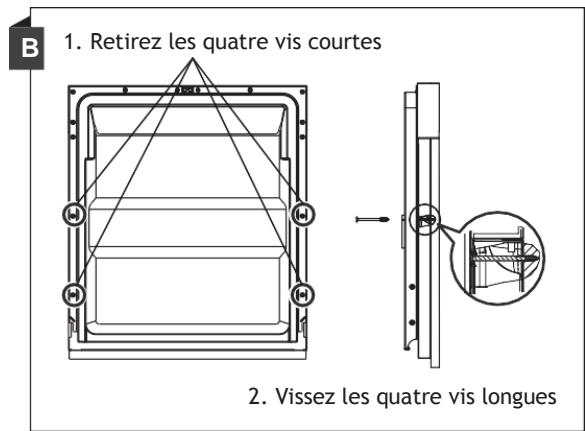

Modèle semi-intégrable

Séparez les faces A et B de l'adhésif double-face, collez la face A sur le panneau d'habillage en bois et la face B feutrée sur la porte extérieure du lave-vaisselle (cf. figure A). ÀpRES avoir positionné le panneau, fixez-le à la porte à l'aide des vis et des écrous (cf. figure B).

Modèle intégrable

Installez le crochet sur le panneau d'habillage en bois et insérez-le dans la fente de la porte du lave-vaisselle (cf. figure A). Avec avoir positionné le panneau, fixez-le à la porte à l'aide des vis et des écrous (cf. figure B).

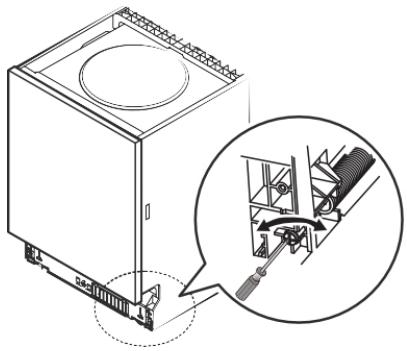

Étape 3. Réglage de la tension du ressort de porte

1. Les ressorts de porte sont régés en usine à une tension adaptée à la porte extérieure. En cas d'installation d'un panneau d'habillage en bois, vous devrez régler la tension du ressort de porte. Faites tourner la vis de réglage afin de tendre ou de relâcher le cable en acier.

2. La tension du ressort de porte est ideale lorsque la portedemeure à l'horizontal quandelle est entierement ouverte, mais se relève pour se fermerd'une legere pression du doigt.

Étape 4. Étapes d'installation du lave-vaisselle

Veuillez you reporter aux étapes d'installation indiquées sur les schémas d'installation.

1. Fixez la bande de condensation sous le plan de travail. Veillez à ce que la bande de condensation soit alignée sur le bord du plan de travail. (Étape 2)
2. Raccordez le tuyau d'arrivée d'eau au conduit d'arrivée d'eau froide.
3. Raccordez le tuyau d'évacuation.
4. Branchez le cable d'alimentation.
5. Mettez le lave-vaisselle à l'emplacement souhaité. (Étape 4)
6. Mettez le lave-vaisselle à niveau. Vous pouvez régler le pied arrêté depuis l'avant du lave-vaisselle en tournant la vis cruciforme située au milieu de la base du lave-vaisselle à l'aide d'un tournevis cruciforme. Pour ajuster le pied avant, tournez-le à l'aide d'un tournevis plat jusqu'à ce que le lave-vaisselle soit à niveau. (Étape 5 à Étape 6)
7. Installé le panneau d'habillage sur la porte extérieure du lavevaisselle. (Étape 7 à Étape 10)
8. Réglez la tension des ressorts de porte à l'aide d'une clé Allen en tournant dans le sens des aiguilles d'une montre pour desserrer les ressorts de porte gauche et droite. Le non-respect de cette consigne pourrait endommager votre lave-vaisselle. (Étape 11)
9. Le lave-vaisse doit être correctement fixé. Fixez le panneau l'边际 à l'aide de vis.

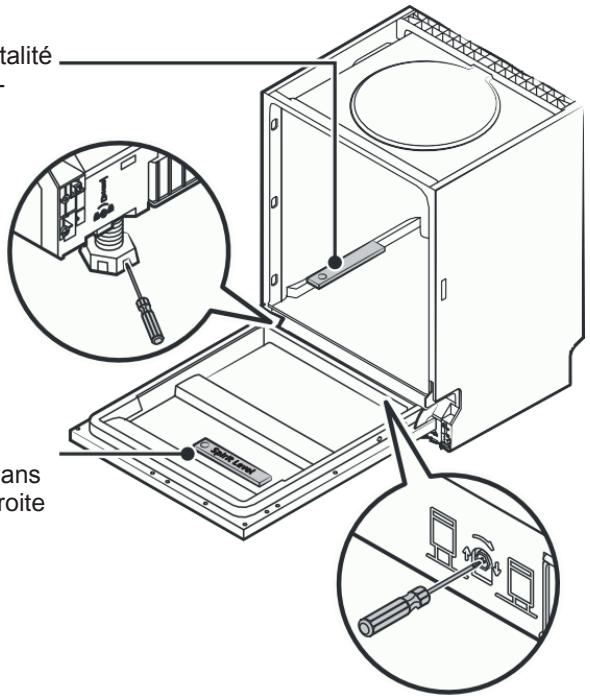

Étape 5. Mise à niveau du lave-vaisselle

Le lave-vaisse doit être mis à niveau afin d'assurer le bon fonctionnement des paniers à vaisse et les performances de lavage.

1. Placez un niveau à bulle sur la porte et la glissière du panier à l'intérieur de la cuve, conformément à l'illustration, afin de vérifier que le lave-vaisselle est horizontal.
2. Mettez le lave-vaissselle à niveau en ajustant individuellement les trois pieds de réglage.
3. Lors de la mise à niveau, veillez à ce que le lave-vaisse ne se renverse pas.

Vérifiez l'horizontalité dans l'axe avant-arrête

Vérifiez
l'horizontalité dans
l'axe gauche-droite

REMARQUE :

La hauteur de réglage maximum des pieds est de 50 mm.

GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Vous référer aux tableaux suivants peut vous éviter de devoir appeler un technicien.

Problème	Causes possibles	Que faire?
Le lave-vaiselle ne démarre pas	Un fusible ou le disjoncteur a sauté.	Changez le fusible ou rétablissez le disjoncteur. Débranchez tous les autres apparciels électriques branchés sur le même circuit que votre lave-vaiselle.
	L'appareil n'est pas sous tension.	Vérifiez que le lave-vaiselle est sous tension et que la porte est bien fermée. Vérifiez que le cable d'alimentation est bien branché à la prise secteur.
	La pression de l'eau est faible	Vérifiez que l'accidée d'eau est bien raccordée et que le robinet est ouvert.
	La porte du lave-vaiselle n'est pas bien fermée.	Assurez-vous de bien fermer la porte et de bien fermer le loquet.
Le lave-vaiselle ne pompé pas d'eau	Le tuyau de vidange est tordu ou coincé.	Vérifiez l'état du tuyau de vidange
	Le filtre est bouché.	Vérifiez l'état du filtre primaire.
	L'évier est bouché.	Vérifiez l'état de l'évier de votre cuisine afin de vous assurer qu'il n'est pas bouché. Si l'eau de votre évier ne s'évacue pas correctement, il est probable que vous deviez faire appel à un plombier plutôt qu'à un technicien spécialisé dans les lave-vaiselle.
Mousse dans la cuve	Le détergent n'est pas adapté.	Utilisez uniquement du détergent spécifique lave-vaiselle pour éviter la mousse. Le cas échéant, ouvrez le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 litres d'eau froide en bas du lave-vaiselle.Fermez la porte du lave-vaiselle, puis sélectionnez n'importe quel cycle. Le lave-vaiselle commence par vidanger l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse a bien disparu.Renouvelez l'opération si nécessaire.
	Du produit de rinceage a été renversé.	Nettoyez toujours immédiatement le produit de rinceage renversé.
Intérieur de la cuve taché	Du détergent contenant du colorant a été utilisé.	Vérifiez que le détergent utilisé ne compte aucun colorant.
Pellicule blanche sur les surfaces internes	Il s'agit de mineraux présents dans l'eau dure.	Pour nettoyer les parois internes, utiliser une éponge humide avec du détergent pour lave-vaisselle et voirlez à porter des gants en caoutchouc. N'utilise jamais d'autres produits que ceux qui sont destinés aux lave-vaisselle afin d'éviter tout risque de formation de mousse.
Taches de rouille sur les couverts	Les couverts tachés ne sont pas résistants à la corrosion.	Évitez de placer dans le lave-vaisselle des couverts qui ne résistant pas à la corrosion.
	Aucun programme n'a été lancé après l'avout du sel pour lave-vaisselle. Des traces de sel se sont mélées au cycle de lavage.	Lancez toujours un programme de lavage à vide après avoir ajouté du sel. Ne sélectionnez pas la fonction Turbo (si celle-ci est disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur n'est pas bien fermé.	Vérifiez que le couvercle de l'adoucisseur est bien fermé.
Bruits de chic dans le lave-vaisselle	Un des bras d'aspersion se heurte contre l'un des ustensiles présents dans le panier situé en-dessous.	Mettez le programme en pause et réorganisez les ustensiles qui bloquent le bras d'aspersion.
Cliqueis dans le lave-vaisselle	Des couverts ont été renversés dans le lave-vaisselle.	Mettez le programme en pause et réorganisez la disposition de vos couverts.
Bruits de chic dans les conduits d'eau	Ceci peut être dû à l'installation sur place ou aux sections des conduits.	Ceci n'a aucun impact sur la performance du lave-vaisselle. Si vous avez des doutes, faites appel à un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement placée dans le lave-vaisselle.	Reportez-vous à la PARTIE II « Préparation et chargement de la vaisselle ».
	Le programme choisi n'était pas assez puissant.	Sélectionnez un programme plus intensif.
La vaisselle n'est pas propre.	La quantité de détergent n'était pas suffisante.	Ajoutez plus de détergent ou changez de détergent.
	Des ustensilesBloquent la course des bras d'aspersion.	Réorganisez la disposition de vos ustensiles afin que les bras d'aspersion puissant tourné librement.
	Le dispositif defiltration n'est pas propre ou n'est pas correctement fixé à la base du lave-vaisselle.Ceci peut entraîner l'obstruction des buses des bras d'aspersion.	Nettoyez et/ou replacez correctement le dispositif de filtration.Nettoyez les bras d'aspersion.
Verres troubles.	Association d'une eau douce avec trop de détergent.	Utilisez moins de détergent si vous avez une eau douce, et sélectionnez un cycle plus court pour laver les verres et les rendre plus propres.
Taches blanches sur les ustensiles et les verres.	Une eau dure peut entraîner des dépôts de calcaire.	Ajoutez du détergent.
Traces noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotte contre votre vaisselle	Nettoyez la vaisselle à l'aide d'un produit abrasif doux pour éliminer les traces.
Résidu de détergent dans le bac	Des ustensilesbloquent le bac à détergent	Réorganisez la disposition de votre vaisselle.
La vaisselle n'est pas sèche	Mauvaise disposition des ustensiles	Respectez les consignes de replissage du lave-vaisselle.
	La vaisselle a été sortie trop+tôt	Ne videz pas votre lave-vaisselle immédiatement après le cycle de lavage. Ouvrez légèrement la portepour que la vapeur puisse s'échapper. Attendez que la température interieure du lave-vaisselle ait suffisamment baisse pour refirer la vaisselle. Videz en priorité le panier du bas afin d'éviter que l'eau du panier du haut ne coule dessus.
La vaisselle n'est pas sèche	Le programme choisi n'était pas adapté.	Avec un programme court, la température de lavage est moins importante, ce qui réduit la performance de lavage. Choisissez un programme de longue durée.
	Les couverts présentant un revêtement de mauvaise qualité.	L'évacuation de l'eau est plus difficile sur les revêtements de mauvaise qualité. Les couverts ou plats de ce type ne sont pas adaptations au lavage en lave-vaisselle.

PROCÉDURE DEREMPLISSAGE DES PANIERS SELON LA NORME EN 50242 :

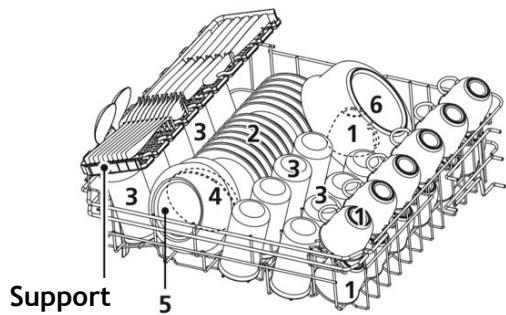

1. Panier du haut :

Numéro	Type de vaiselle
1	Tasses
2	Soucoupes
3	Verres
4	Petitsols de service
5	Moyensols de service
6	Grands saladiers de service

2. Panier du bas :

Numéro	Type de vaisselle
7	Assiettes à dessert
8	Assiettes plates
9	Assiettes creuses
10	Plateaux ovales
11	Panier à couverts

3. Tiroir à couverts :

REMARQUE :

Veuillez placer les ustensiles plats et légers sur l'étagère. Le poids total est inférieur à 1,5 kg.

4. Panier à couverts :

Informations destinées aux tests de comparabilité selon la norme EN 50242 : Capacité : 13 couverts
Position du panier du haut : basse
Programme : ECO
Nombre de modes avec distribution du produit de rinceage : 6
Réglage de l'adoucisseur : H3

Numéro	Type de vaiselle
1	Cuillères àSoupe
2	Fourchettes
3	Couteaux
4	Cuillères à café
5	Cuillères àdessert
6	Cuillères àservice
7	Fourchettes àservice
8	Louches

Lave-vaissette

Mode d'emploi

PARTIE II : Version spéciale

TABLE DES MATIÈRES

O1

4 UTILISATION DE VOTRE LAVE-VAISSELLE

4 Bandeau de commande

6 Adoucisseur d'eau

7 Préparation et chargement de la vaiselle

10 Fonction du produit de rinceage et du détergent

h Remplissage du bac à produit de rinçage

12 Remplissage du bac à détergent

13 PROGRAMMATION DU LAVE-VAISSELL

02

Tableau des cycles de lavage

Comment lancer un cycle de lavage

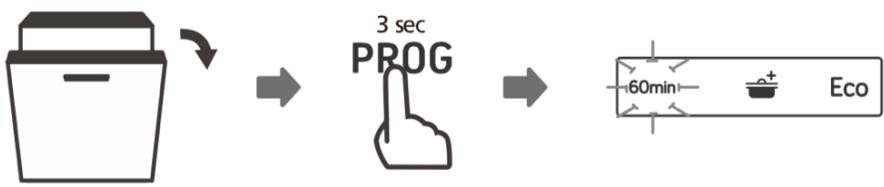

Comment changer de programme en cours de cycle

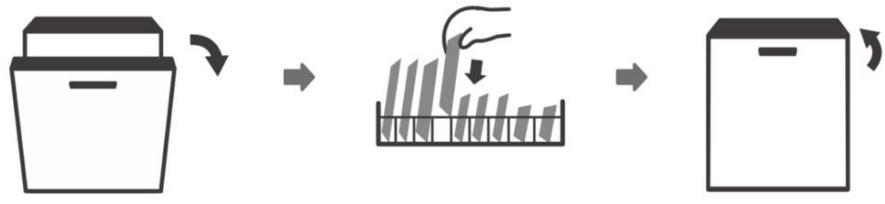

Un plat à rajouter ?

03

CODES D'ERREUR

04

INFORMATIONS TECHNIQUES

REMARQUE :

• Si vous ne pouvez pas.Remédier vous-même au problème, faites appel à un technicien professionnel.
• Conformément à sa politique d'évolution et de mise à jour constantes du produit, le fabricant est susceptible d'y apporter des modifications sans préavis.
• Si vous perdez ce mode d'emploi ou que celui-ci n'est plus à jour, vous pouvez en obtenir un nouveau auprès du fabricant ou du fournisseur responsable.

GUIDE DE PRESE EN MAIN

Pour en savoir plus sur le fonctionnement de l'appareil, veuillez tire la section correspondante du mode d'emploi.

1 Installes le lave-vaiselle

(Veuillez vous reporter à la section 5 « CONSIGNES D'INSTALLATION » de la PARTIE I : Version générique).

2 Retirez les principaux résidues alimentaires de votre vaisselle

Intérieur Exterieur

3 Déposez la

4 Remplissez le bac à détergent

5 Sélectionnez un programme et mettez le lave-vaisselle en marche.

UTILISATION DE VOTRE LAVE-

VAISSELL

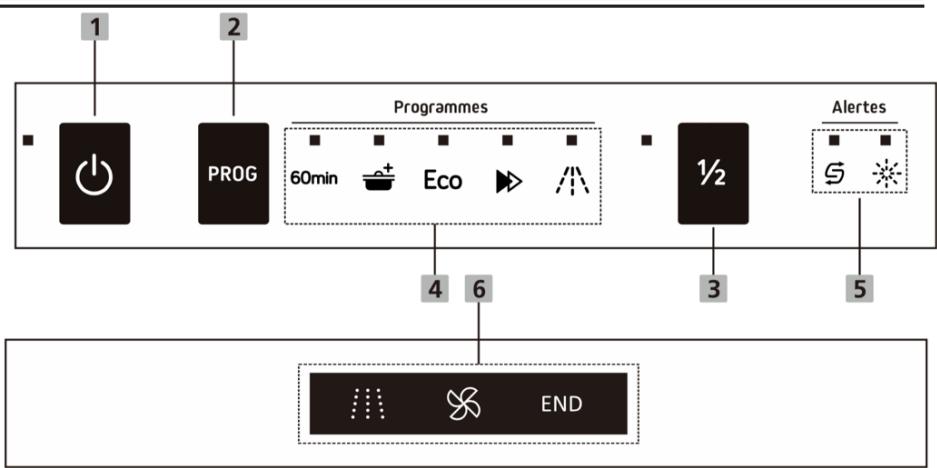

Bandeau de commande

Fonction (Bouton)

1Alimentation	Appuyez sur ce bouton pour allumer votre lave-vaisselle.
2Programme	Appuyez sur ce bouton pour sélectionner leprogramme de lavage souhaité. Le voyant correspondant s'allume.
3Demi-charge	Si vous avez environ six couverts ou moins à laver,sélectionnez cette fonction pour économiqueiser del'eau et de l'énergie. (Fonction compatible avec les programmes 1 heures, Intensif et ECO.)

Affichage

Indicateur de programme

60min

1 heuresPour la vaisse娃eprésentant un niveau de saleté normal et nécessitant un lavage rapide.

Indicateur 4 de programme	Intensif Vaissselle très sale incluant notamment des casseroles et des poêles. Présence de résidus alimentaires séchés. Eco ECO Il s'agit du programme standard adapté à la vaisse l'pectant un niveau de saleté normal, notamment les casseroles, assiettes, verres et poêles légèrement sales. Rapide Un cycle court pour la vaisse légèrement sale qui n'a pas besoin de séchage. Trempage Pour rincer de la vaisse que vous prévoyez de laver plus tard dans la journée.
5 Voyants d'alerte	Produit de rincege Si le voyant « ⋅ » est allumé, cela signifie que le niveau de produit de rincege du lave-vaisselle est trop bas et qu'il faut en ajouter. Sel Si le voyant « ₱ » est allumé, cela signifie que le niveau de sel du lave-vaisselle est trop bas et qu'il faut en ajouter.
Information 6 s sur l'étape en cours	Le voyage de progression correspondant à l'étape en cours s'allume pour vous indiquer l'avancée du cycle. Lavage en cours Séchage en cours END Programme terminé

L'adoucisseur d'eau doit être régle manuellement à l'aide de la molette de selection de la durée de l'eau.

L'adoucisseur d'eau est conçu pour éliminer de l'eau les mineraux et les sels susceptibles d'alterer le bon fonctionnement de l'appareil.

Plus il y a de mineraux, plus votre eau est dure.

L'adoucisseur doit être régle en fonction de la durée de l'eau de votre région. Prenez contact avec votreompagnie des eaux locale pour obtenir des informations sur la durée de l'eau dans votre région.

Réglage de la consommation en sel

Ce lave-vaisse est conçu pour permettre de régler la quantité de sel consommée en fonction de la durée de l'eau utilisée. Cette fonction est destinée à optimiser et à personneliser le niveau de consommation en sel.

Pour régler le niveau de consommation en Sel, suivez la procédure ci-dessous :

1. Fermez la porte et allumez l'appareil ;
2. Dans les 60 secondes qui suivent l'allumage de l'appareil, appuyez sur le bouton Programme pendant plus de 5 secondes pour lancer le mode de réglage de l'adoucisseur d'eau.
3. Appuyez sur le bouton Programme pour selectionner le réglage correspondant à la durée de l'eau de votre région. Les paramètres défilent dans l'ordre suivant : H4->H5->H6->H1->H2->H3 ;
4. N'appuyez suraucun bouton pendant 5 secondes ou appuyez sur le bouton Marche/Arrêt pour enregistrer le paramètre selectionné et quitter le mode de réglage.

DURETÉ DE L'EAU				Niveau de l'adoucisseur d'eau	Consommation en sel (gramme/cycle)
°dH (Allema gne)	°fH (France)	°Clarke (Royaume-Uni)	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0,94	H1->Voyant Trempage allumé	0
6 - 11	10 - 20	7 - 14	1,0 - 2,0	H2->Voyant Rapide allumé	9
12 - 17	21 - 30	15 - 21	2,1 - 3,0	H3->Voyants Trempage et Rapide allumés	12
18 - 22	31 - 40	22 - 28	3,1 - 4,0	H4->Voyant Eco allumé	20
23 - 34	41 - 60	29 - 42	4,1 - 6,0	H5->Voyants Eco et Trempage allumés	30
35 - 55	61 - 98	43 - 69	6,1 - 9,8	H6->Voyants Eco et Rapide allumés	60

1°dH = 1,25 °Clarke = 1,78°fH = 0,178 mmol/l

Paramétrage d'usine : H3

Contactez votre compagnie des eaux locale pour connaître la durée de l'eau de votre région.

REMARQUE :

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez sauter cette rubrique.

Adoucisseur d'eau

La durée de l'eau varie selon les régions. Si le lave-vaisse est utilisé avec de l'eau dure, des dépôts se formeront sur votre vaisse.

L'appareil est équipé d'un adoucisseur spécial doté d'un réservoir de sel spécifiquement concu pour éliminer le calcaire et les mineraux présents dans l'eau.

Préparation et chargement de la vaiselle

• Essayez de penser à acheter des ustensiles portant la mention « l'avable au lave-vaisselle ».
• Pour les plats ou ustensiles fragiles, Sélectionnez un programme fonctionnant à la température la plus BASSE possible.
• Ne sortez pas vos verres et vos couverts du lave-vaiselle immédiatement après la fin du programme afin d'éviter tout risque d'endommagement.

Lavage des types de couverts/plats suivants Ne convennent pas

• Couverts en bois, en porcelain ou en nacre
• Objects en plastique qui ne résistant pas à la chaleur
• Couverts anciens dotés d'éléments collés qui ne résistant pas à la chaleur
• Couverts ou plats avec colle
• Éléments en étain ou en cuivre
• Verres en cristal
• Objects en acier pouvant rouiller
• Plateaux en bois
• Objets fabriqués en fibres synthétiques Conviennent dans une mesure restreinte
• Certains types de verres peuvent se ternir après un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance à se décolorer au lavage
• Les motifs vernis peuvent s'estomper s'ils sont fréquement lavés au lave-vaisse

Recommendations pour le replissage du lave-vaissele

Retirez le gros des alimentes restant sur les plats et les couverts. Ramollissez les résidus d'aliments brûlés dans les poèles et les casseroles. Il n'est pas nécessaire de rincer vos plats et assiettes au préalable.

Pour garantir une performance optime du lave-vaiselle, respectez les consignes suivantes.

(Les fonctionnalités et l'apparace des paniers et du panier à couverts peuvent varier selon les modèles.)

Les différences éléments à laver sont à placer comme suit dans l'appareil :

• Les objets tels que les tasses, verres, casseroles/poêles, etc. doivent être returnés.
• Les objets incuvés ou représentant des renf Oncements doivent être positionnés obliquement de manière à ce que l'eau puisse s'en ecouler.
• Tous les ustensiles doivent être placés de manière à bien tener en place et à ne pas se renverser.
• Tous les ustensiles doivent être placés de manière à laisser assez d'espace pour que les bras d'aspersion puisent tournier librement pendant le lavage.
• Les objets creux tels que les tasses, verres, casseroles, etc. doivent être orientés vers le bas afin d'éviter que l'eau ne stagne à l'intérieur.
• Les plats et les couverts ne doivent pas'être empièés les uns dans les autres ni se recouvrir.
• Faites en sorte d'eviter que les verres ne se touchent pour éviter tout dégât.
• Le panier du haut est destiné à la vaisse plus delicate et plus légère, telle que les verres et les tasses.
• Les couteaux à lame longue représentent un danger si leur pointe est orientée vers le haut!
• Les couverts longs et/ou tranchants tels que les couteaux à découvert sont à placer à l'horizontal dans le panier du haut.
• Ne surchargez pas le lave-vaiselle. Vous obtiendaç ainsi de bons résultats et optimiserez votre consommation d'énergie.

REMARQUE :

Évitez de laver les éléments très petits au lave-vaisselle, car ils peuvent facilement tomber des paniers.

Retrait de la vaisselle

Afin d'éviter que de l'eau du panier du haut ne s'écoule dans le panier du bas, nous vous recommendons de vider d'abord le panier du bas.

AVENTISSEMENT

La vaisselle peut être très chaude! ÀpRES la fin du programme, attendez environ 15 minutes avant de sortir vos verres et vos couverts du lave-vaisselle afin d'eviter tout risque d'endommagement.

Remplissage du panier du haut

Le panier du haut est destiné aux objets plus délicats et plus légers, tels que les verres, les tasses, les soucoupes, les assiettes, les petits bols et les poêles et casseroles peu profondes (à condition que ceux-ci ne soient pas trop sales).

Positionné vos plats et couverts de manière à ce qu'ils ne puissant bouger sous la pression de l'arrosage.

Remplissage du panier du bas

Nous vous recommendons de placer les objets les plus grands et ceux qui sont les plus difficiles à nettoyer dans le panier du bas (casseroles, poèles, couvercles, plats de service et saladiers), comme illustré cédssous. Il est préféable de placer vos plats et couvercles de service sur le côté du panier afin d'éviter de bloquer la rotation du bras de lavage.

Le diamètre maximum recommendé pour les assiettes situées devant le bac à détergent est de 19 cm, afin de ne pas en obstruer l'ouverture.

Remplissage du panier à couverts

Les couverts doivent être placés dans la grille à couverts, séparément les uns des autres et dans une position adaptée, en veillant à ce qu'ils ne soient pas imbriqués, afin d'assurer une performance optimale.

AVERAGE

Ne laissezaucun couvert dépasser du bas du panier.

Placez toujours les ustensiles tranchants pointe vers le bas !

Afin d'optimiser les performances de lavage, replisssez les paniers conformément aux options standards de replissage indiquées dans la的最后一 section de la PARTIE I : Version générique

Fonction du produit de rinçage et du détermagent

Le produit de rinceage est libéré lors de la phase de rinceage final afin d'éviter que l'eau ne forme des gouttelettes sur vos ustensiles et qu'elle n'y laisse des traces. Il améliore également le séchage en permettant à l'eau de s'écouler de vos plats. Notre lave-vaisselle est conçu pour fonctionner avec du produit de rinceage liquide.

AVERTISSEMENT

Veillez à toujours utiliser du produit de rincege de marque, spécifiquement concu pour les lave-vaisselle. Ne versez jamais d'autres substances dans le distributeur à produit de rincege (ex : produit de nettoyage de lave-vaisselle, détergent liquide). Ceci endommagerait votre apparéil.

Quand remetre du produit de rinceage ?

La fréquence de replissage du bac dépend de la fréquence de lavage et du réglage définit.

• L'indicateur de Niveau faible de produit de rinceage (※) s'allume quand il faut ajouter du produit de rinceage.
• Ne replisseez pas le bac à produit de rinçage au-delà de la limite.

Fonction du détermagent

Les ingréductifs chimiques qui compose le dédTangent sont nécessaires pour éliminer, décomposer et évacuer les saletés du lave-vaisselle. La majorité des dédTergents de qualité commerciale convennent à cette fin.

AVENTISSEMENT

• Utilisation du détergent N'utilise que des détergents spécifique conçus pour les lavevaisselle. Voiture détergent doit toujours être maintainu frais et sec. Ne mettez pas de détergent en poudre dans le distributeur avant d'être pré t à lancer un cycle de lavage.

Les détergents pour lave-vaisselle sont corrosifs! Maintenez le détermagent pour lave-vaisselle hors de portée des enfants.

1 Retirez le couvercle du bac à produit de rincege en tirant sur la poignée.

2 Versez le produit de rinceage dans le réservoir en veillant à ne pas dépasser le niveau maximum.
3 Lorsque you've aze terminé, refermez le couvercle.

Réglage du bac à produit de rincege

Afin d'obtenir des performances de séchage optimales avec une quantité minimale de produit de rincege, le lave-vaiselle est conçu pour ajuster la consommation en fonction de l'utilisateur. Suivez les étapes ci-après.

1. Ouvrez la porte et allumez l'appareil.
2. Dans un décai de 60 secondes à compter de l'étape 1, appuyez sur le bouton « Programme » pendant plus de 5 secondes, puis appuyez sur le bouton « Demi-charge » pour acceder au mode de réglage. Le voyant d'alerte du produit de rince glage clignote à une fréquence de 1 Hz.
3. Appuyez sur le bouton « Programme » pour sélectionner le réglage correspondant à vos habitudes d'utilisation. Les paramètres défilent dans l'ordre suivant :

D1->D2->D3->D4->D5->D1.

Plus le chiffre est élevé, plus le lave-vaisselle utilise de produit de rinçage.

1. N'appuyez suraucunbouton pendant 5 secondes ou appuyez sur le bouton Marche/Arret pour enregistrer le parametre selectionné et quitter le mode de réglage.

Niveau de produit de rinceage	Position de la molette
D1	Voyant Trempage allumé
D2	Voyant Rapide allumé
D3	Voyants Trempage et Rapide allumés
D4	Voyant Eco allumé
D5	Voyants Eco et Trempage allumés

Faites glisser vers la droite

1 Optez pour la méthode d'ouverture correspondant à votre apparéil.

1. Ouvrez le couvercle en faisant glisser le loquet d'ouverture.
2. Ouvrez le couvercle en appuyant sur le loquet d'ouverture.

REMARQUE:

2 Ajoutez du détergent dans le plus grand bac (A) pour le cycle de lavage principal.

Pour des performances de nettoyage optimes, surtout si votre vaisse est très sale, versez une petite quantité de détergent sur la porte. Le détergent supplémentaire s'activera en phase de pré-lavage.

Pour fermer le couvercle, faites-le glisser vers l'avant puis appuyez dessus.

• Sachez qu'en fonction de la saleté de l'eau, les réglages peuvent différer.
• Veuillez observer les recommendations du fabricant indiquées sur l'emballage de votre détergent.

PROGRAMMATION DU LAVE-VAISSELL

Tableau des cycles de lavage

Le tableau ci-dessous présente les programmes les plus adaptés en fonction du niveau de saleté de la vaisse et de la quantité de dédTergent nécessaire. Il apporte également diverses informations relatives aux programmes.

(●) signifie qu'il est nécessaire de replir le bac à produit de rincege.

Programme	Descrip tion du cycle	Détergent cycle pré-lavage/principal	Durée (min)	Énergie (kWh)	Eau (L)	Produit de rençage
60min 1 heures	Pré-lavage (50 °C) Lavage (60°C) Rincage (60°C) Séchage	5/27,5g	60	1,15	10	●
Intensif	Pré-lavage (50 °C) Lavage (60°C) Rincage Rincage Rincage (70 °C) Séchage	5/27,5g (1 ou 2 doses)	170	1,6	17,5	●
Eco (*EN 50242)	Pré-lavage Lavage (45°C) Rincage (60°C) Séchage	5/27,5g (1 ou 2 doses)	225	0,92	11	●
Rapide	Lavage (35°C) Rincage (35°C)		20	0,44	7,6	○
Trempage	Pré-lavage		15	0,02	4	○

REMARQUE :

EN 50242: Ce programme est le cycle d'essay. Les informations destinées aux tests de comparabilité sont conformes à la norme EN 50242.

Comment lancer un cycle de lavage

1. Tirez vers vous les paniers du haut et du bas, placez-y votre vaisselle, puis poussez les paniers à l'intérieur. Nous vous recommendons de replir d'abord le panier du bas, puis le panier du haut.
2. Versez le détermagent.
3. Branchez l'appareil. Pour en savoir plus sur l'alimentation électrique requise, reportez-vous à la première page « Fiche produit ». Assurez-vous que l'av里程碑 d'eau est ouverte de manière à assurer un niveau de pression maximal.
4. Fermez la porte, appuyez sur le bouton Marche/Arrêt, le voyant ON/OFF s'allume.
5. Choisissez un programme. Levoyant correspondant s'allume. Refermez la porte. Le lave-vaisselle démarre le cycle de lavage.

Comment changer de programme en

Vous ne pouvez modifier le cycle de lavage qu'en début de cycle, car par la suite, le détingent aura déjà été libéré et le lave-vaisselleaura peut-êtredéja vidangé l'eau de lavage. Si tel est le cas, vous nevez réinitialiser le lave-vaisselle et replir à nouveau le bac à détingent. Pour réinitialiser le lave-vaisselle, suivez les consignes ci-dessous:

1. Entrouvre la porte pour arreter le lave-vaisselle. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entièrement.
2. Appuyez au moins trois secondes sur le bouton « Programme » pourmettre l'appareil en veille.
3. Vous pouvez changer de programme en selectionnant le cycle souhaité.

Un plat à rajouter ?

Vous pouvez rajouter de la vaisselle à tout moment avant l'ouverture du bac à détergent. Pour ce faire, suivez les consignes ci-dessous :

1. Entrouvre la portepour arreter le lavage.
2. Une fois les bras de lavage à l'arrêt complet, vous pouvez ouvrir la porte entièrement.
3. Placez la vaisselle oubliee dans l'appareil.
4. Fermez la porte.
5. Le lave-vaisselle redémarre.

AVENTISSEMENT

Ouvrir la porte au cours d'un cycle est dangereux : la vapeur chaude qui s'échappe peut vous brûler.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affiche un code d'erreur permettant d'identifier la panne :

Code	Signification	Causes possibles
LevoyantTrempageclignoterapidement	Délai d'arrivée d'eau plus long.	Le robinet est fermé, l'arrivée d'eau est bloquée ou la pression de l'eau est trop faible.
LesvoyantsTrempage et Rapideclignotentrapidement	Température requise non atteinte.	Dysfonctionnement de l'élement chauffant.
LevoyantECO clignoterpapidement	Débordement.	Un élément du lave-vaisselle fuit.

AVENTISSEMENT

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un technicien.
• En cas de présence d'eau dans la base de la cuve suite à un débordement ou à une petite fuite, retirez l'eau avant de redémarrer le lave-vaisse.

Hauteur (H)	845mm
Largeur (W)	598mm
Profondeur (D1)	600 mm (porte fermée)
Profondeur (D2)	1175 mm (porte ouverte à 90°)

Fiche relative au lave-vaiselle domestique conformément aux directives UE 1016/2010 & 1059/2010 :

Fabricant	VEDETTE
Type/description	VDP137LW, VDP137LS
Nombre de couverts	13
Classe de performance énergétique	A++
Consommation énergétique annuelle	262 kWh
Consommation énergétique du cycle de lavage standard	0,92 kWh
Consommation énergétique en mode éteint	0,45 W
Consommation énergétique en mode allumé	0,49W
Consommation annuelle en eau	3080 litres
Classe d'efficacité de séchage	A
Cycle de lavage standard	ECO 45 °C
Durée du cycle de lavage standard	225 min
Niveau sonore	47 dB(A) re 1 pW
Type d'installation	Sur pied
Encastrable	OUI
Consommation d'énergie	1930W
Tension / fréquence nominales	230 V/50 Hz
Pression hydraulique (pression de débit)	0,04-1,0 MPa = 0,4-10 bar

REMARQUE :

1 A ++ + (rendement le plus haut) à D (rendement le plus faible)
Consommation energetique basée sur 280 cycles standards à l'eau froide et sur la consommation des modes peu intensifs. La consommation energetique réelle dépendra de l'utilisation de l'appareil.
Consommation d'eau basée sur 280 cycles de lavage standards. La consommation d'eau réelle dépendra de l'utilisation de l'appareil.
A (rendement le plus haut) à G (rendement le plus faible)
Ce programme convient pour laver une vaisselle représentant un niveau de saleté normal et constitue le programme le plus Efficient en termes de consommation d'eau et d'énergie pour ce type de vaisselle.

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site: www.vedette.com
nous écrire à l'adresse postale suivante: Service Consommateurs VEDETTE 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au:

0 892 02 88 02

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

2-INTERVENTIONS FRANCE

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B:Référence commerciale
C:Référence service
H:Numéro de série

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

0969392525

Service gratuite + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.
