MODE D'EMPLOI RAD-LD55100K UHD RADIOLA

• Français Table des matières Mise en route Instructions de sécurité importantes p. 3
• Panneau de commandes p. 9
• Montage du socle ou démontage du socle. Montage sur un support mural Opération Installation initiale p. 17

7. Fonction d'enregistrement... 31

8. Lecteur Média................................................................... 35

Pour référence Dépannage... iii 37

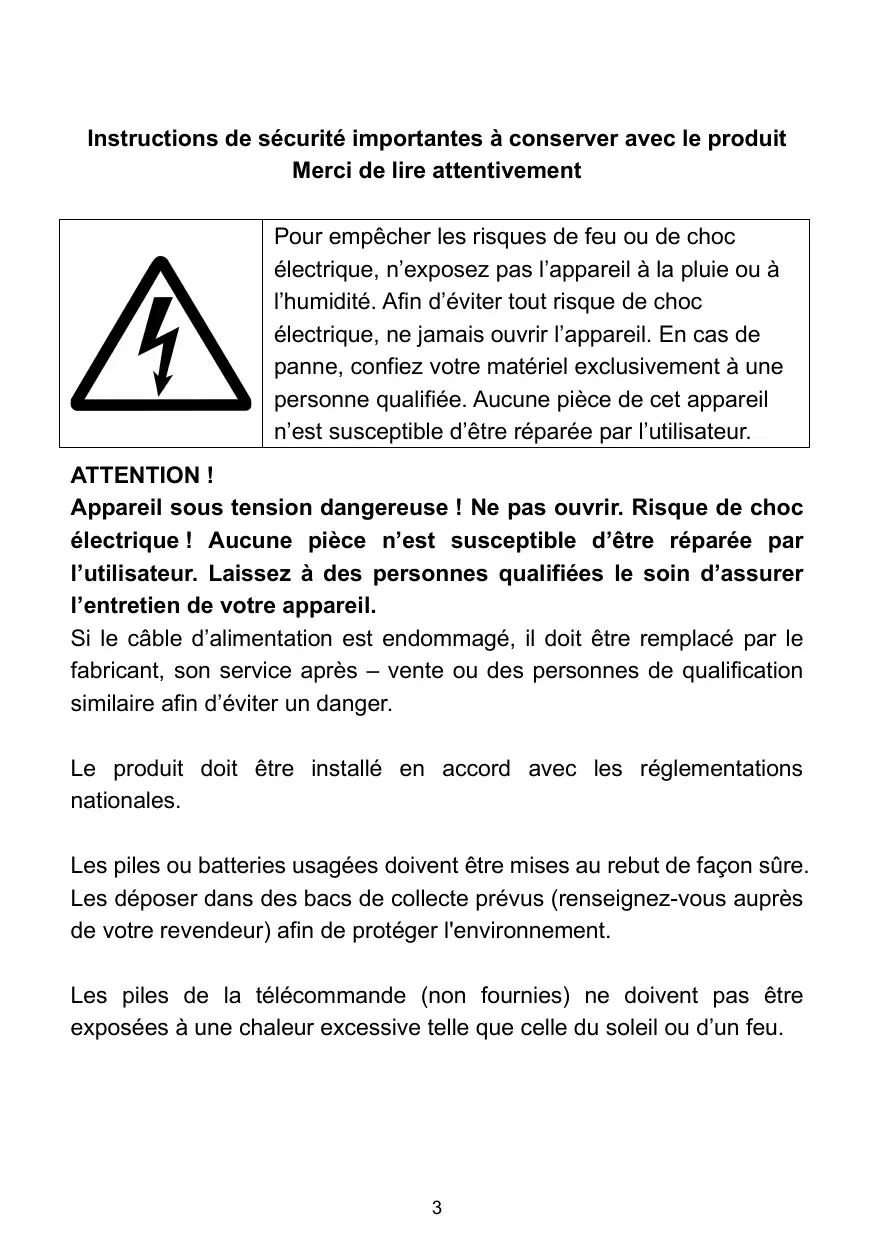

Instructions de sécurité importantes à conserver avec le produit Merci de lire attentivement Pour empêcher les risques de feu ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité. Afin d'éviter tout risque de choc électrique, ne jamais ouvrir l'appareil. En cas de panne, confiez votre matériel exclusivement à une personne qualifiée. Aucune pièce de cet appareil n'est susceptible d'être réparée par l'utilisateur. ATTENTION ! Appareil sous tension dangereuse ! Ne pas ouvrir. Risque de choc électrique ! Aucune pièce n’est susceptible d’être réparée par l'utilisateur. Laissez à des personnes qualifiées le soin d'assurer l'entretien de votre appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après — vente ou des personnes de qualification similaire afin d'éviter un danger. Le produit doit être installé en accord avec les réglementations nationales. Les piles ou batteries usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement. Les piles de la télécommande (non fournies) ne doivent pas être exposées à une chaleur excessive telle que celle du soleil ou d’un feu.

Bonne disposition de l'appareil -_ Placez l'appareil sur une surface plane, rigide et stable. Ne pas placer l'appareil sur un tapis. - Ne posez pas votre appareil au-dessus d’un autre dispositif qui risquerait d'entraîner une surchauffe (par exemple, un récepteur ou un amplificateur). - Ne placez rien en dessous de l'appareil (par exemple, des CD ou des magazines). Espace de ventilation - Placez l'appareil dans un endroit suffisamment ventilé afin d'éviter une accumulation de chaleur interne. Laissez au moins un espace de 10cm à l'arrière et au-dessus de l'appareil ainsi qu'un espace de 5cm sur les côtés afin d'éviter toute surchauffe. - Ne pas obstruer les ouvertures de ventilation par des objets tels que des journaux, nappes, rideau, etc. Préservez l'appareil des températures élevées, de l’humidité, de l’eau et de la poussière. - L'appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. - Ne placez pas d'objets susceptibles d'endommager votre appareil près de ce dernier (par exemple, objets remplis de liquide ou bougies allumées). - Ne pas placer sur l'appareil de sources de flammes nues telles que des bougies allumées.

Alimentation électrique - Veuillez débrancher le produit en cas de non-utilisation prolongée. - Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou des personnes qualification similaire afin d'éviter un danger. - Cet appareil doit être relié à un réseau électrique 100-230V - 50/60Hz. - La prise d'alimentation réseau est utilisée comme dispositif de déconnexion, ainsi la prise d'alimentation doit demeurer aisément accessible après installation du produit. - L'appareil est destiné à être utilisé sous un climat tempéré uniquement. - L'appareil doit être connecté à un socle du réseau d'alimentation muni d'une connexion reliée à la terre. AVERTISSEMENT Ne jamais placer un téléviseur à un emplacement instable. Un téléviseur peut tomber, en causant des blessures ou la mort d'une personne. De nombreuses blessures, en particulier dans le cas d'enfants, peuvent être évitées en prenant des précautions simples comme: - L'utilisation de meubles ou de socles recommandés par le fabricant du téléviseur. - L'utilisation exclusive de mobilier pouvant supporter le poids du téléviseur en toute sécurité. - S'assurer que le téléviseur ne dépasse pas du rebord du mobilier sur lequel elle est placée. - Ne jamais placer le téléviseur sur un meuble haut (par exemple, les armoires ou les bibliothèques) sans fixer à la fois le meuble et le téléviseur sur un support approprié. - Ne pas placer le téléviseur sur du tissu ou d'autres matériaux pouvant être places entre le téléviseur et le meuble.

- Expliquer aux enfants les dangers auxquels ils s'exposent en grimpant sur le meuble pour atteindre le téléviseur ou ses commandes. - Au cas où cet ensemble télévision devait être déplacé à un autre endroit, veuillez garder à l'esprit et appliquer les instructions de sécurité susmentionnées. UE Déclaration de conformité Ce dispositif de télévision respecte les exigences essentielles et les autres dispositions relatives à la directive 2014/35/EU & 2014/30/EU et de la directive sur les équipements radio (RED) 2014/53/EU qui est entrée en vigueur le 12 juin 2016. La déclaration de conformité est disponible sur le site: http:/www.schneiderconsumer.com Spécifications techniques : Catégorie : Télévision Poids net du produit : 12.6Kg Température de fonctionnement : 0°C-35°C Système de réception TV: TNT

Æ À à Pour en savoir plus : Lune .quefairedemesdechets.fr - Ce — apposé sur le produit signifie qu'il s’agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/ UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE). - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. - En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. - Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

Mise en veille automatique La consommation en énergie de cet appareil en mode de fonctionnement et en mode de veille a été réduite. Par ailleurs, si aucune action n'est enregistrée au bout de quatre heures, l'appareil entrera automatiquement en mode veille. 1! vous suffit d'appuyer sur la touche standby de la télécommande pour remettre l'appareil en fonctionnement. Présentation du produit Félicitations! Vous avez choisi un téléviseur LED ultra haute définition de la dernière génération. Doté d'une excellente qualité d'image, de poids léger, et fonctionnant en mode basse consommation d'énergie, ce téléviseur vous apportera un excellent confort visuel. Accessoires Manuel d'utilisation x1 Télécommande x1

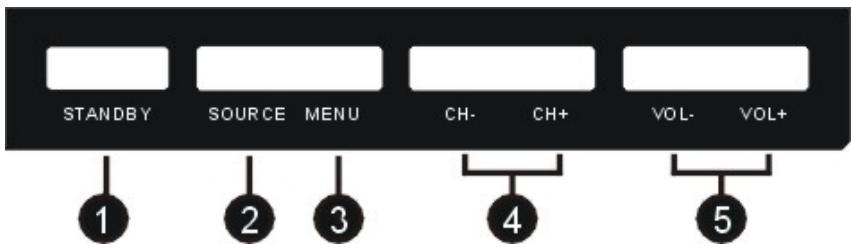

Panneau de commandes an 8 © ND STANDBY OURCE MENU CH cH+ ETES: Standby: Permet d'allumer le téléviseur ou le mettre en mode de veille. Source: Permet de sélectionner la source d'entrée. Menu: Permet d'accéder au menu principal et d'en sortir. CH+#/- : Pour passer à la chaîne suivante ou précédente. VOL +/- : Augmente ou diminue le volume sonore.

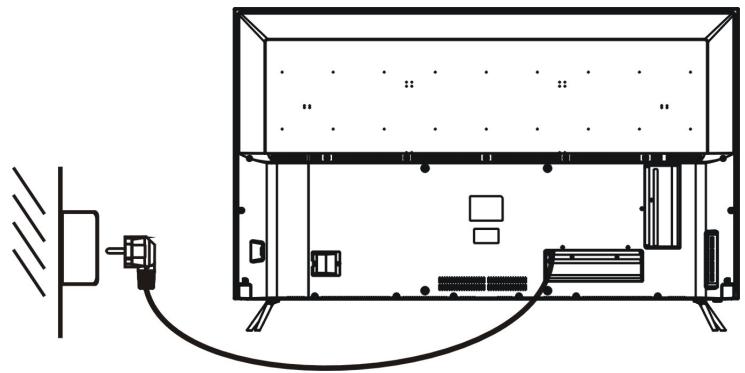

Raccordement Connexion à l'alimentation

1. En mode de veille, aucune image ne s'affiche à l'écran et l'indicateur

de veille s'allume en rouge.

2. Appuyez sur la touche « STANDBY» de la télécommande pour mettre

le téléviseur en marche. L'indicateur de veille s’allumera en bleu. Connexion de l'appareil à votre antenne toit © ic Il est recommandé d'utiliser un câble antenne de 75Q afin d'éliminer tout risqué de bruit et d'interférences. Cable television | © Remarque: L'antenne doit être vérifiée périodiquement. Si aucune image nette n'est disponible, mettez l'appareil hors tension, puis vérifiez soigneusement l'antenne.

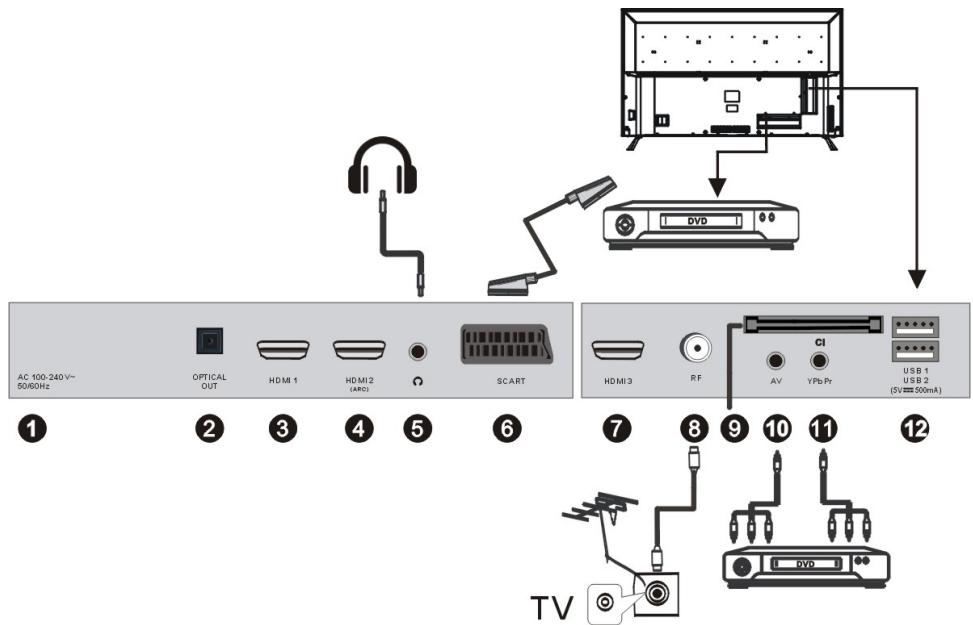

Connexion de l’appareil à différents équipements externes Ce téléviseur peut être connecté à différents équipements externes. Le schéma suivant illustre les possibilités de connexion avec les autres équipements vidéo et audio. AC IN OPTICAL : Sortie de son numérique. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD. HDMI UHD ARC. Ce port HDMI est compatible avec la résolution UHD (Ultra Haute Définition, dite « 4K »), soit 3840x2160. Utilisez également ce port HDMI pour bénéficier de la fonction ARC (Audio BB «NN = Return Channel). Avec l'ARC, limitez le nombre de câbles de votre installation ! Si vous disposez d'un équipement home cinéma compatible ARC, il vous suffit de le relier à la prise HDMI ARC de ce téléviseur. En mode home cinéma, l'image et le son du lecteur vidéo seront transmises au téléviseur ; et inversement, à partir du

téléviseur (mode TNT par exemple), le son sera transmis au home cinéma, le tout en un seul câble. Prise casque 3.5mm SCART INPUT : Entrée péritel. HDMI UHD. Ce port HDMI est compatible avec la résolution UHD. RF IN : Terminal TV numérique ou antenne / TV en circuit fermé. CI SLOT : Entrée pour les cartes CI (Common interface). AV IN : Connexion possible au raccordement vidéo ou RCA gauche/droit. . YPbPr IN : Terminal d'entrée composante et vidéo gauche/droit.

USB : Il prend en charge les fichiers au format *.jpg, *.mp3 ainsi que les fichiers *.dat, *.vob, “ts, et les fichiers vidéo aux formats *.mpg,

avi, *.mkv, et * mp4.

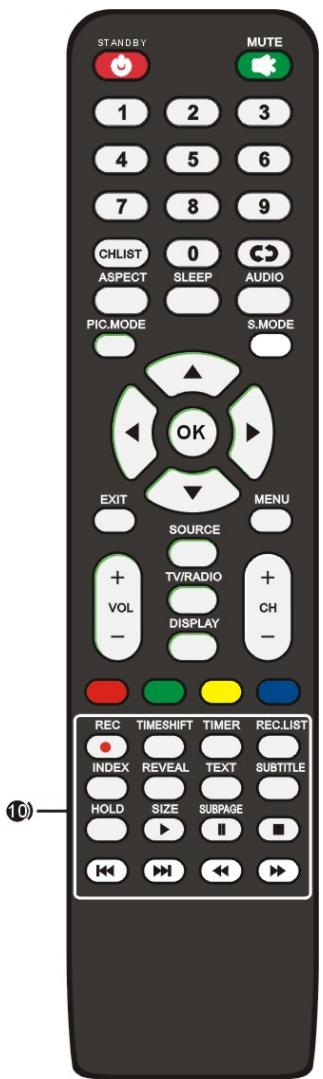

- STANDBY: Permet d'allumer le téléviseur et le mettre en mode de veille. MUTE : Coupe et rétablit le son. 0-9: Pour entrer le numéro de chaine. RECALL: Affiche la dernière chaîne visionnée. CH.LIST : Affiche la liste de chaînes. ASPECT : Permet de faire un zoom sur l'image. SLEEP : Pour entrer en mode veille. AUDIO : Permet de sélectionner la piste audio. PIC.MODE : Permet de sélectionner le mode d'image directement. S.MODE : Permet de sélectionner le mode sonore directement. 7.A/V/4/» : Touche de navigation. OK : Pour confirmer une sélection dans les menus. EXIT : quitter le menu. MENU : Affiche le menu principal. . VOL +/- : Augmente et diminue le volume sonore. CH +/- : Affiche la chaîne suivante ou précédente. SOURCE : Permet de sélectionner la source d'entrée. TV/RADIO : Permute entre la TNT __et radio (En France, il n'y a pas de radios sur les fréquences TNT). DISPLAY : affiche les informations du téléviseur.

9. Touches de couleur : Touches utilisées pour

Remarque: La télécommande doit être utilisée dans la zone de réception du téléviseur. Pointez la télécommande vers le capteur du téléviseur et enlevez tout objet entre la télécommande et le capteur. Veuillez à ne pas faire tomber la télécommande et à ne pas renverser de liquide dessus.

10. REC (en mode TNT) : Pour démarrer un

enregistrement immédiat de la chaine TNT en cours sur le support USB. TIMESHIFT (en mode TNT) : Appuyez sur cette touche lorsque vous souhaitez interrompre l'émission en cours ; appuyez sur cette même touche à nouveau pour reprendre le visionnage de l'émission interrompue. TIMER (en mode TNT) : Pour afficher le menu du programmateur afin de planifier un enregistrement. REC.LIST : Affiche la liste des enregistrements. INDEX : Pour revenir à l'index en mode télétexte. REVEAL : Permet d'afficher les caractères caches. TEXT : Affiche le télétexte à l'écran. SUBTITLE : Pour activer et désactiver le sous-titre. HOLD : Pour maintenir la page actuelle à l'écran

mode télétexte; SIZE : Permet de changer la taille de la page en cours; REC TMESHFT TIMER REC: SUBPAGE : Pour afficher la deuxième page en mode télétexte D : Pour lancer la lecture. Il: Pour interrompre la lecture. =: Pour arrêter le disque. « / » : Pour faire un retour/avance rapide. Ke / m : Pour accéder à la piste ou au chapitre précèdent/suivant. Préparer la télécommande Insérez 2 piles AAA dans la télécommande en veillant a bien respecter la polarité (+/-). (Piles non fournies)

Montage du socle + _ Montage du socle lle TI }

1. Placer l'appareil horizontalement sur la table (attention: poser un

coussin en mousse plastique sous la base de l'appareil pour ne pas rayer ce dernier), voir Fig.1.

2. Insérez ensuite les deux pieds (Fig. 2) dans l'axe central du

3. Fixez l'écran avec les 6 vis (Fig.3)

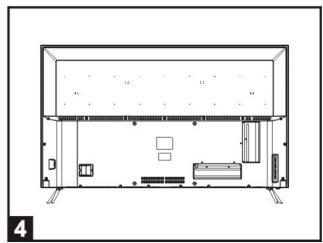

4. Soulevez le téléviseur après le montage (voir figure 4).

1. Pour commencer, dévissez le socle du pied (voir figure 1)

2. Retirez les deux pieds de l'axe central du téléviseur (Fig. Wall 2).

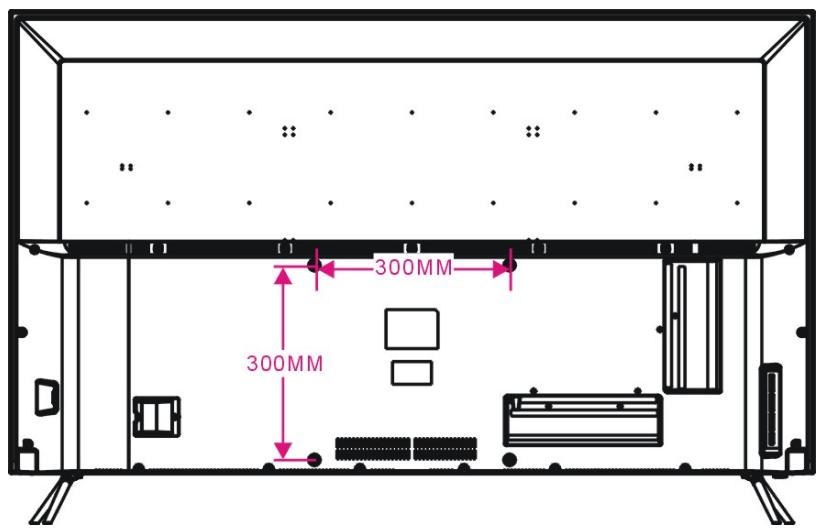

Montage sur un support mural ° Utiliser 4 vis de type M6*14mm (non fournis). N'utilisez pas des vis de taille différente, cela endommagerait le support de fixation du téléviseur et serait exclu de la garantie de ce produit. ° Faites appel à un technicien qualifié pour fixer ce téléviseur à un support mural. ° _Le téléviseur doit être débranché pendant l'installation. ° Referez-vous aux instructions de montage fournies avec le support de fixation. 300MM-

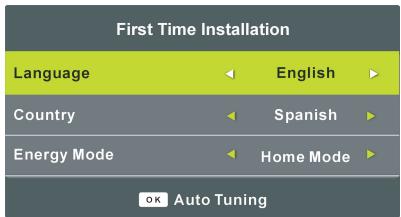

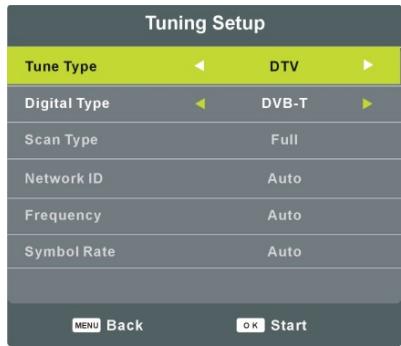

Installation initiale - Branchez le câble d'alimentation à une prise murale et allumez la TV, la page d'accueil s'affichera sur l'écran. - Appuyez sur les boutons de navigation GAUCHE / DROITE / HAUT / BAS de la télécommande pour sélectionner une option. - Appuyez sur le bouton OK de la télécommande pour confirmer votre sélection. Langue : Sélectionnez la langue du First Time Installation menu à l'écran. 4 Country. Spanish Country : Permet de sélectionner votre pays. Si votre pays de résidence ne se IE Auto Tuning trouve pas dans la liste, sélectionnez « Autre ». Tuning Setup Digital Type Mode d'alimentation : Permet de Scan Type sélectionner le mode Home ou Store. Network ID Recherche des chaînes - Après avoir effectué les sélections ci-dessus, appuyez sur la touche OK pour afficher le menu Recherche des chaînes. - Sélectionnez l'option de recherche à l'aide des touches de navigation, et appuyez sur la touche OK pour commencer la recherche automatique des chaînes. Remarque : Le type de recherche et les options suivantes ne sont réglables que si le « Type de signal numérique » est réglé sur DVB-C.

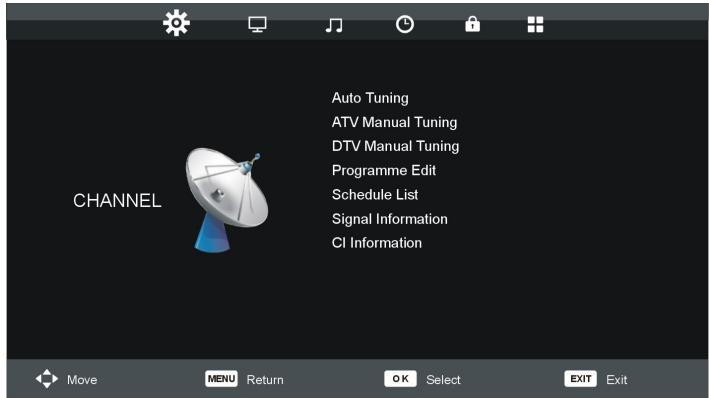

MODE DTV - Appuyez sur la touche SOURCE de la télécommande pour sélectionner la source d'entrée DTV. 1 CHAÎNES

- Appuyez sur la touche de navigation amer HAUT ou BAS pour sélectionner cet élément, puis appuyez sur OK pour entrer. - Sélectionnez le type de recherche préféré à l’aide des touches de navigation, et FER appuyez sur la touche OK pour sur commencer la recherche automatique des chaînes. Remarque : Le type de recherche et certaines autres options ne sont réglables que si le « Type de signal numérique » est réglé sur DVB-C.

1.2 Recherche manuelle ATV ATV Manual Tuning

- Appuyez sur la touche de navigation HAUT ac 47 ou BAS pour sélectionner cet élément, puis ET appuyez sur OK pour entrer. - Appuyez sur la touche de navigation HAUT ou BAS pour sélectionner la seconde option. | GolorSyetem Auto

Appuyez sur la touche de navigation GAUCHE ou DROITE pour régler. Recherche manuelle DTV Appuyez sur la touche de navigation HAUT ou BAS pour sélectionner cet élément, puis appuyez sur OK pour entrer. Appuyez sur la touche de navigation — GAUCHE ou DROITE pour sélectionner d | Freg: 198.50 Mhz cet élément, puis appuyez sur OK pour lancer la recherche. DTV Manual Tuning Remarque : Le menu et les opérations mentionnées ici varient pour les modes DVB-T et DVB-C.

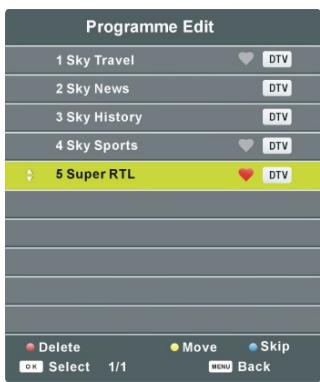

Modification de programme Programme Edit Appuyez sur la touche de navigation HAUT DEA ou BAS pour sélectionner cet élément, puis appuyez sur OK pour entrer. Appuyez sur la touche ROUGE pour supprimer la chaîne actuelle. Appuyez sur la touche JAUNE pour déplacer la chaîne actuelle. Move sk Appuyez sur la touche BLEUE pour ignorer EE Each la chaîne actuelle. Liste de programmation Appuyez sur la touche de navigation HAUT ou BAS pour sélectionner cet élément, puis appuyez sur OK pour entrer. Si un programme est programmé via le menu Ajouter (appuyez sur la touche JAUNE sur la télécommande), le menu ci-dessous apparaît.

- Appuyez sur la touche de navigation GAUCHE/DROITE pour basculer entre la liste des programmations et la liste des enregistrements. - Appuyez sur la touche ROUGE pour supprimer l'option en surbrillance. - Appuyez sur la touche JAUNE pour afficher le menu Ajouter. - Appuyez sur la touche BLEUE pour afficher le menu Modifier.

1.6 Information du signal

- Appuyez sur la touche HAUT ou BAS pour sélectionner cet élément, puis appuyez sur la touche OK pour afficher les détails du signal, qui indiquent le numéro de chaîne, la fréquence, la qualité et la force du signal.

Si un CAM (Conditional Access Module) compatible est inséré dans le logement IC, vous pouvez consulter les informations associées ou gérer votre carte CAM.

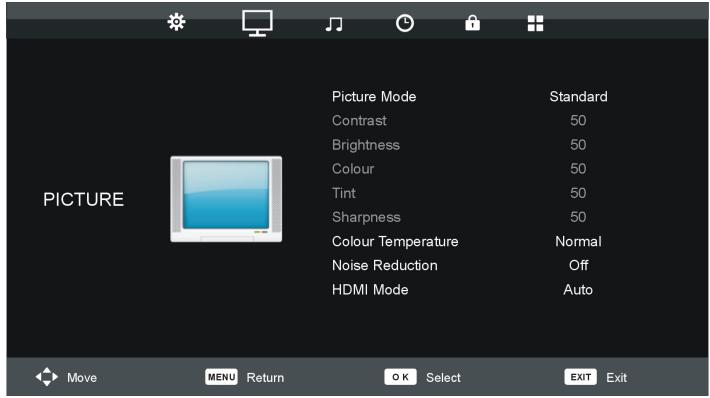

Options disponibles : Personnalisé, dynamique, standard, doux. REMARQUE : Vous ne pouvez modifier les valeurs de contraste, de luminosité, de couleur, de teinte et de netteté que si le mode Image sélectionné est « Personnalisé ».

La valeur de contraste peut être réglée de 0 à 100.

La valeur de luminosité peut être réglée de 0 à 100.

La valeur de saturation des couleurs peut être réglée entre 0 et 100.

La valeur de teinte peut être réglée de 0 à 100. REMARQUE : Cet élément n'est disponible que dans les systèmes NTSC.

La valeur de netteté peut être réglée de 0 à 100.

2.7 Température de couleur

Cet élément permet de régler la température optimale de couleur pour un visionnage idoine. Options disponibles : Normale, froide et chaude.

2.8 Réduction du bruit

Options disponibles : Désactivé, basse, moyenne, haute, défaut.

Sélectionnez le mode HDMI pour l'adapter au dispositif externe connecté. Options disponibles : Auto, Video, PC. 3 SON Standard

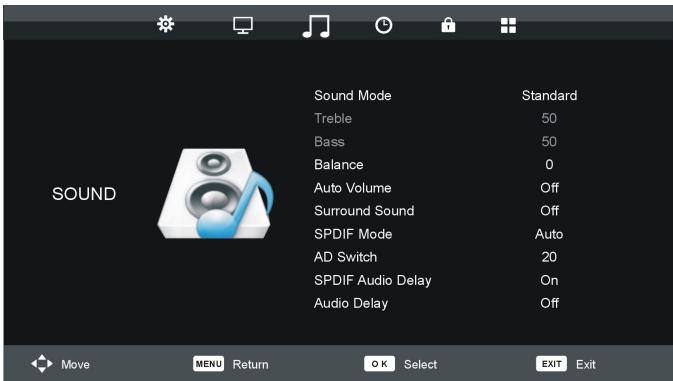

Options disponibles : Standard, musique, films, sports et personnalisé. REMARQUE : Vous ne pouvez modifier les valeurs des aigus et des basses que si le mode Son sélectionné est « Personnalisé ».

Cet élément permet de régler l'intensité des sons de haute fréquence entre 0 et 100.

Cet élément permet de régler l'intensité des sons de basse fréquence entre 0 et 100.

Cet élément permet de régler la sortie audio les enceintes gauche et droite de -50 à 50.

Cet élément permet d'activer ou de désactiver la fonction de volume auto.

Cet élément permet de sélectionner le mode SPDIF. Options disponibles : Auto, PCM, Désactivé.

Cet élément permet d'activer ou de désactiver la fonction AD. Cette fonction permet aux personnes aux capacités visuelles limitées de se représenter une scène spécifique ou de l’action avec l'assistance d'une narration supplémentaire s'ils ne peuvent pas la voir. REMARQUE : La fonction AD ne fonctionne que si le programme regardé contient les informations de narration requises.

3.8 Délai audio SPDIF

Réglez cet élément si vous jugez que le son diffusé via SPDIF n'est pas parfaitement synchronisé avec l’image sur le téléviseur.

Réglez cet élément si vous jugez que le son n'est pas parfaitement synchronisé avec l’image sur le téléviseur. 4 HEURE CD our eur Ro

Lorsqu'un programme numérique disponible est enregistré, le téléviseur obtient les informations d'heure automatiquement. Elle ne peut alors pas être modifiée par l'utilisateur.

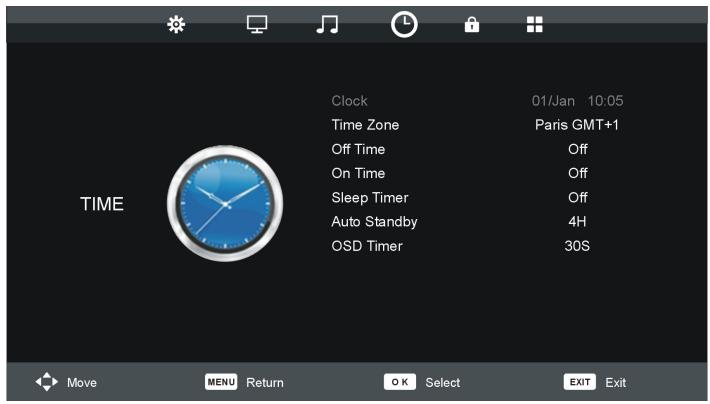

Cet élément est utilisé pour sélectionner le fuseau horaire souhaité.

4.3 Heure de mise hors tension

- Appuyez sur la touche de navigation GAUCHE ou DROITE pour sélectionner une option. - Appuyez sur les touches de navigation pour régler les heures et les minutes lorsque « Heure de mise hors tension » n'est pas désactivé.

4.4 Heure d’allumage

- Appuyez sur la touche de navigation GAUCHE ou DROITE pour sélectionner une option.

- Appuyez sur les touches de navigation pour régler les heures, les minutes, la chaîne et le volume lorsque « Heure d'allumage » n'est pas désactivé.

4.5 Minuterie du sommeil

Cette option permet de définir l'intervalle de mise hors tension automatique lorsque le téléviseur est allumé. Options disponibles : Désactivé, 15/30/45/60/90/120/240 minutes.

4.6 Mise en veille auto

Cet élément est utilisé pour définir le délai avant la mise en veille auto. Options disponibles : Désactivé, 3 H, 4 H, 5H.

4.7 Temporisation de l’'OSD

Cet élément permet de définir la durée d'affichage de l'OSD (Interface à l'écran). Options disponibles : 5 S, 15 S, 30 S. 5 VERROUILLER CD four eur Ro REMARQUES : - Pour définir le verrou système, vous devez d'abord saisir le mot de passe. Le mot de passe par défaut est « 0000 ».

REMARQUE : Si vous oubliez le mot de passe, utilisez le mot de passe universel « 8899 ». - Pour activer les fonctions protégées par mot de passe ci-dessous, activez le verrou système.

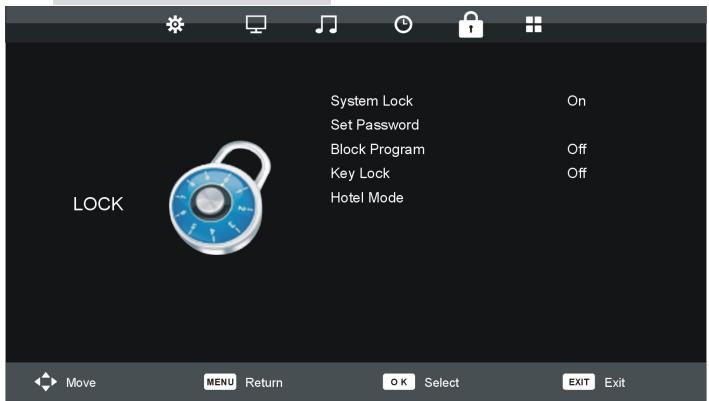

5.1 Verrouillage du système

Cette option permet d'activer ou de désactiver le verrouillage du système.

5.2 Définir le mot de passe

Cet élément permet de modifier le mot de passe.

5.3 Bloquer un programme

Mettez un programme en surbrillance, puis appuyez sur OK pour le sélectionner puis appuyez sur la touche VERTE pour le verrouiller.

5.4 Verrou des touches

Cet élément permet de verrouiller les touches. Options disponibles : Activé, désactivé

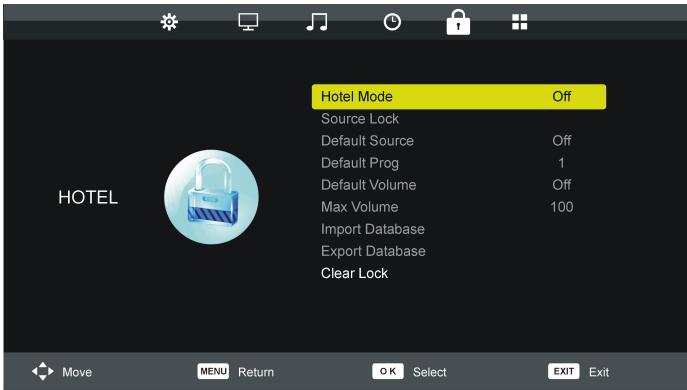

- Mettez l'option en surbrillance et appuyez sur OK pour y entrer : HOTEL ©

- Appuyez sur la touche de navigation HAUT ou BAS pour déplacer le curseur. - Appuyez sur la touche de navigation GAUCHE/DROITE pour régler la valeur. - Appuyez sur OK ou sur la touche de navigation DROITE pour accéder au sous-menu. - Appuyez sur la touche MENU pour revenir à la page précédente. Conseils : Nous vous conseillons vivement d'utiliser le « Mode Hôtel » dans les hôtels et vous devriez l'ignorer si vous utilisez ce téléviseur uniquement pour un usage domestique. Mode Hôtel : Activer ou désactiver le verrou hôtel. Verrou de source : Activer ou désactiver le verrou de toutes les sources disponibles. Source par défaut : Sélectionner la source par défaut. Programme par défaut : Sélectionner le programme par défaut. Volume par défaut : Sélectionner le volume par défaut. Volume Max : Sélectionner le volume maximal autorisé. Importer la base de données : Importer la base de données depuis d'autres appareils. Exporter la base de données : Exporter la base de données vers d'autres appareils. Effacer le verrouillage : Désactiver le réglage ci-dessus.

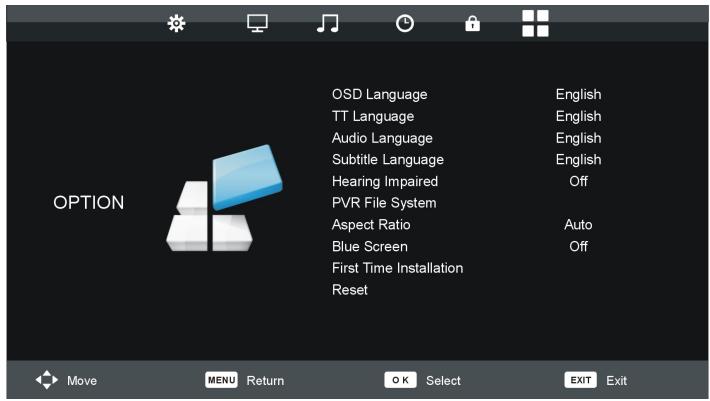

Cet élément est utilisé pour sélectionner la langue affichée à l'écran.

Cet élément permet de sélectionner la langue TT souhaitée.

Cet élément permet de sélectionner la langue audio souhaitée parmi les options disponibles.

6.4 Langue des sous-titres

Cet élément permet de sélectionner la langue des sous-titres souhaitée parmi les options disponibles.

6.5 Sourds et malentendants

Cet élément permet d'activer ou de désactiver la fonction d’aide aux sourds et malentendants. Cette fonction permet aux personnes aux capacités auditives limitées de se représenter une scène spécifique ou de l’action avec l'assistance d'un sous-titrage supplémentaire s'ils ne peuvent pas entendre le son.

REMARQUE : La fonction d'assistance aux personnes sourdes et malentendantes ne fonctionne que si le programme regardé contient les informations de sous-titrage requises. Select Disc mn:

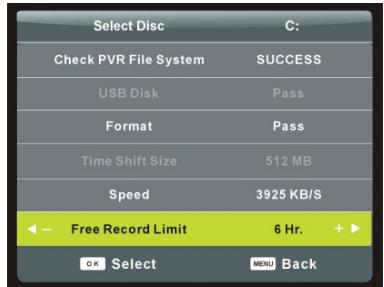

6.6 Système de fichiers PVR ChechPVR File System SUCCESS

- Mettez cet élément en surbrillance et CE appuyez sur la touche OK pour entrer _…— dans le menu. 3028 Kis. - Appuyez sur la touche de navigation + HAUT ou BAS pour sélectionner une option désirée. Dans ce menu, vous pouvez consulter le type de système de fichiers PVR, formater un périphérique de stockage USB et définir une limite de durée d'enregistrement libre.

Options disponibles : Auto, 4:3, 16:9, Zoom1, Zoom2. REMARQUE : Le format d'image peut ne pas être modifiable si aucun signal d'image n'est reçu.

Cet élément permet d'activer ou de désactiver la fonction de fond d'écran bleu. Le fond de l'écran devient bleu lorsque le signal est très faible ou absent, si l'écran bleu est activé.

6.9 Installation initiale

Cet élément permet d'afficher le menu de configuration initiale.

6.10 Touche de réinitialisation

Cette option permet de rétablir les paramètres d'usine par défaut du système.

6.11 Mise à jour (USB)

Cet élément est utilisé pour mettre à jour le logiciel en insérant un périphérique USB.

- Appuyez sur la touche de navigation HAUT ou BAS pour sélectionner cet élément, puis appuyez sur OK pour entrer. - Assurez-vous que le dispositif HDMI (amplificateur, etc.) est correctement branché. - Appuyez sur la touche SOURCE de la télécommande pour sélectionner la source HDMI. Contrôle CEC : pour activer ou désactiver le contrôle CEC. Récepteur audio (ARC) : Si cette fonction est activée, l'utilisateur peut utiliser un amplificateur externe ou un décodeur audio compatible avec ARC. Remarque : « ARC » est compatible avec le port « HDMI 2 ». Mise hors-tension auto du dispositif : Si cette fonction est activée, alors le dispositif CEC externe connecté s’éteindra automatiquement en même temps que le téléviseur. Allumage auto du téléviseur : Si cette fonction est activée, le téléviseur s’allumera automatiquement lorsque vous allumez un dispositif CEC externe. Liste de dispositifs : Afficher la liste des dispositifs connectés. Menu des dispositifs : Afficher le menu des dispositifs connectés.

6.13 Mode d'alimentation :

Cet élément permet de sélectionner le mode Home ou Store (utilisation dans un magasin).

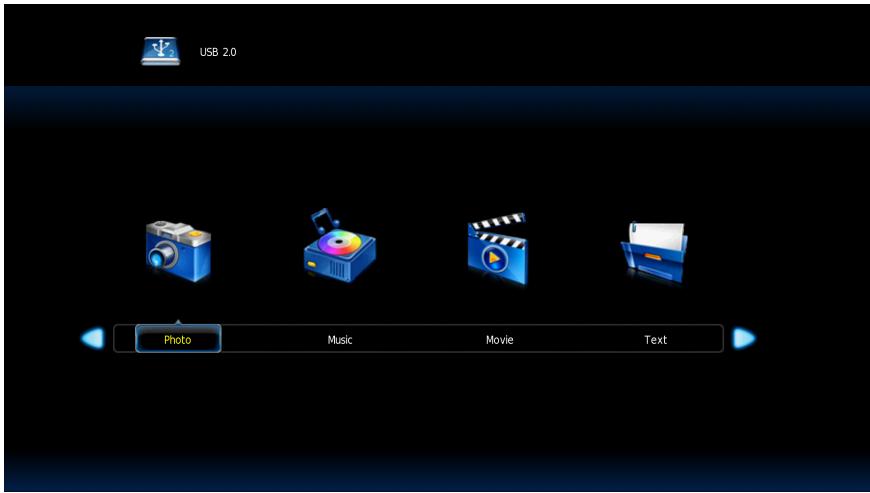

- Appuyez sur la touche SOURCE sur l'unité ou sur la télécommande pour sélectionner la source désirée. - Pour obtenir des informations sur les autres menus, reportez-vous aux instructions du mode DTV. 7 Fonction d'enregistrement Avec ce produit, vous pouvez facilement enregistrer vos programmes DVB:-T préférés sur votre clé USB. Cette unité dispose de 2 modes d'enregistrement : enregistrement immédiat et enregistrement programmé (à utiliser en cas d'absence). Enregistrement d'un programme en utilisant une clé USB Cette unité vous permet d'enregistrer vos programmes DVB-T préférés d'une manière simple et conviviale. 11 suffit d'insérer une clé USB dans le port de l'unité. L'enregistrement sera effectué sur la clé et vous pourrez regarder les enregistrements plus tard sur ce téléviseur ou sur tout autre appareil multimédia compatible. Remarques : Ne retirez pas votre clé USB pendant la lecture, sinon le contenu de votre clé USB pourrait être endommagé. Appuyez sur le bouton STOP pour arrêter la lecture puis retirez votre clé USB. Préparations pour le premier enregistrement Lorsque vous utilisez une clé USB avec cet appareil pour la première fois, vous devez d'abord la formater avec cet appareil. Le formatage de votre clé USB directement sur le récepteur améliore la compatibilité du périphérique avec l'appareil. Plus particulièrement, le système de fichiers FAT sera converti en FAT 32. Cela permet d'améliorer la qualité d'enregistrement et la fluidité. Attention: le formatage supprime tous les fichiers sur le périphérique USB ! Vous devez créer une sauvegarde de tous les fichiers que vous souhaitez conserver.

Comment accéder au “Formatage du disque" ? Appuyez sur le bouton "MENU" de la télécommande pour accéder au menu OSD, puis appuyez sur le bouton de navigation pour sélectionner « OPTIONS > > Système de fichiers PVR ». Enregistrement immédiat Insérez un périphérique USB compatible préalablement formaté. Attendez environ 5 secondes jusqu'à ce que l'appareil soit reconnu. Appuyez simplement sur le bouton REC de la télécommande pour commencer l'enregistrement immédiat. Veuillez noter que cette fonction permet uniquement l'enregistrement des chaînes DVB-T, d'autres sources telles que la TV analogique ne seront pas enregistrées. Minuteur (programmation d'enregistrement) Appuyez simplement sur le bouton MINUTEUR de la télécommande pour accéder au minuteur. Affichage des programmes enregistrés Vous pouvez simplement appuyer sur le bouton LISTE REC avec la télécommande pour visionner les programmes enregistrés. Remarques sur les fonctions d'enregistrement et USB - Si vous souhaitez enregistrer un film ou un programme long, utilisez un périphérique mémoire d'une plus grande capacité (par exemple, 16 Go). Si vous souhaitez enregistrer plusieurs films, optez pour des disques durs externes de grande capacité. - La durée de charge du périphérique USB est trop long : Lorsque vous insérez un support USB, le temps de charge peut parfois être d'une minute ou plus. Cela dépend de la taille de votre support, du nombre de fichiers sur celui-ci et, surtout, de la complexité de ses répertoires. Vous pouvez réduire le temps de charge en évitant l'utilisation de

plusieurs sous-répertoires sur votre disque USB. Evitez de tels sous-répertoires multiples comme "Répertoire / Sous-répertoire / Sous-répertoire / … " et stockez les fichiers dans un seul répertoire simple. -__ Problèmes de reconnaissance de périphérique USB

1) Après avoir connecté votre périphérique USB à l'unité, vous devrez

peut-être allumer le périphérique avant qu'il ne puisse être détecté par le récepteur.

2) Cette unité ne prend pas en charge la connexion USB directe avec

un ordinateur. Il est nécessaire de transférer vos données / fichiers sur une clé USB ou un lecteur MP3. Si vous utilisez un disque dur externe à connecter via USB, vous devez connecter le disque dur simultanément à une source d'alimentation et à l'unité.

3) Si vous utilisez un lecteur vidéo portable avec disque dur, vous

devez vous assurer que la batterie interne est complètement chargée. Vérifiez que le système de fichiers de votre périphérique USB est correctement formaté en FAT 32. Les supports USB formatés en NTFS ne sont pas compatibles avec cet appareil. Le périphérique USB utilisé n'est peut-être pas entièrement compatible avec USB 2.0. Dans ce cas, essayez une autre clé USB afin d'identifier le problème. - Qualité d'enregistrement Si votre enregistrement est instable ou saccadé- Le flux de données à enregistrer est très important. Certaines clés USB, même certaines clés récentes USB 2.0, ne permettent pas un taux de transfert de données suffisant. Si cela se produit, essayez avec un périphérique USB plus récent ou avec un disque dur externe. Avec les disques durs externes, le taux de transfert de données est suffisamment élevé et ce problème devrait être résolu.

Fonction de décalage temporel Ce téléviseur offre une fonction de "Décalage temporel" qui permet d'enregistrer un programme TV sur un support de stockage numérique (par exemple une clé USB ou un disque dur externe, non fourni). Vous pourrez ensuite regarder le programme plus tard, au moment voulu. Vous voulez mettre le téléviseur en pause ? Il est maintenant possible d'arrêter momentanément la TV avec la fonction "Décalage temporel", qui enregistre le programme TV pendant votre appel téléphonique ou votre pause café. Avec la fonction "Décalage temporel", vous ne manquerez plus aucun programme ! Remarques : Cette fonction n'est disponible qu'en mode DVB-T. Comment utiliser le service de décalage temporel

1. Insérez un périphérique USB dans le port USB avant d'activer la

fonction de décalage temporel

2. Appuyez une fois sur le bouton Décalage temporel pour démarrer

l'enregistrement. Le programme de télédiffusion est arrêté et l'image est figée sur l'écran. Pendant ce temps, le programme TV est enregistré et vous pouvez faire une pause.

3. Appuyez sur le bouton #@ pour arrêter l'enregistrement.

Remarque sur l'utilisation de la fonction de décalage temporel :

1. Veuillez vous assurer que le mode de décalage temporel est activé

dans le menu de réglage d'enregistrement.

2. La fonction de décalage temporel nécessite un taux de transfert de

données élevé entre le périphérique USB et l'unité. En effet, un enregistrement et une lecture (différée) se déroulent simultanément sur le périphérique USB. Certaines clés USB, même certaines clés récentes USB 2.0, peuvent entraîner une image instable ou un son saccadé. Si un problème se produit, il est nécessaire de changer le périphérique USB. Les disques durs externes, autoalimentés par le secteur, fournissent les taux de transfert les plus élevés et vous

permettent d'utiliser la fonction de décalage temporel de manière optimale. En cas de problèmes de qualité d'enregistrement ou de problèmes de lecture tels qu'une image saccadée ou bloquée, vous pouvez également essayer de formater votre périphérique USB. 8 Lecteur Média Avant d'utiliser le menu MEDIA, branchez un dispositif USB. Appuyez sur la touche SOURCE sur la télécommande pour afficher la liste des SOURCES. Appuyez sur la touche de navigation HAUT pour sélectionner MEDIA, puis appuyez sur la touche OK pour entrer. Appuyez sur les boutons /» A/v pour mettre votre sous-menu préféré en surbrillance : Photo, Musique Film et Texte, appuyez sur le bouton OK pour confirmer. - Appuyez sur la touche BIl pour commencer la lecture.

Remarque : Selon la capacité de l'appareil, la lecture peut prendre plus d'une minute avant le lancement de la vidéo. L'unité ne peut pas lire le périphérique USB. - Une fois que vous avez branché votre périphérique à l'appareil, vous devrez peut-être activer le périphérique USB avant de pouvoir l'utiliser. - Cet appareil ne prend pas en charge la connexion USB directe avec un ordinateur. Vous devez utiliser un périphérique USB, un lecteur MP3 ou un PMP (lecteur multimédia portable avec disque dur). - Si vous utilisez un disque dur externe USB : vous devez connecter votre appareil simultanément à une source d'alimentation externe et à l'unité. Si vous utilisez un PMP autoalimenté, assurez-vous que la batterie est suffisamment chargée. - Vérifiez que le système de fichiers de votre périphérique USB est formaté au format FAT ou FAT 32. Les périphériques USB formatés en NTFS ne sont pas compatibles avec cet appareil. Attention : si vous tentez de modifier votre système de fichiers, le formatage de votre appareil effacera toutes les données. Veuillez d'abord vous reporter au mode d'emploi de votre périphérique USB. - Avertissement : Connectez votre périphérique USB directement au port USB de l'appareil. L'utilisation d'un câble d'extension n'est pas recommandée et peut provoquer des interférences et un échec du transfert de données.

Dépannage Pas d'image ni de son

Cause possible : eLe cordon d'alimentation, le câble d'antenne ou la source d'entrée n’est pas branché correctement. Le téléviseur n'est pas allumé. Solution : eVérifiez le cordon d'alimentation, le câble d'antenne et la source d'entrée. < Appuyez sur la touché POWER de la télécommande. -Eteignez le téléviseur et rallumez-le cinq seconds après. Cause possible : e Soit le volume est trop bas, soit le son est coupé. .Le système de son est mal configuré. Solution : - Augmentez le volume. -Rétablissez le son en appuyant sur la touche MUTE. -Réglez la configuration de son. Bruti ou effet de neige Cause possible : Le câble d'antenne est endommagé ou mal branché. La chaîne est mal installée. -L'antenne est mal positionnée. Solution : e Vérifiez le câble d'antenne et son raccordement. -Réglez la chaîne manuellement. -Ajustez la position de l'antenne.

Image en noir et blanc Cause possible : 7 / -L'antenne est mal positionnée. f Solution :

7 +Réglez la configuration de couleur. 2 : on , i( -Ajustez la position de l'antenne. La télécommande ne fonctionne pas Cause possible : Les piles sont usagées. Les piles ne sont pas insérées correctement. Solution : «Changez les piles. -Vérifiez que les piles sont insérées en respectant les polarités +/-. Remarque: Pour une utilisation correct de CANAL + avec ce produit veuillez rechercher les chaines TNT quand CANAL + est en clair De 12h30 a 13h30 De 19h00 a 20h30 Remarque Importante L'écran de ce téléviseur possède un grand nombre de pixels couleur. Bien que le taux de pixels effectifs soit de 99,999 % ou plus, des points noirs ou des points de lumière (rouges, verts ou bleus) peuvent apparaître de façon permanente à l'écran. Il s'agit d'une propriété structurelle de l'affichage (selon les normes industrielles standard), et non d'un dysfonctionnement. Parfois, l'écran peut comporter un pixel éteint. Cela sera montré par un point bleu, rouge, vert ou noir. Ceci n'affecte en rien le fonctionnement du produit qui doit donc être considéré comme normal.

Fiche Technique Fiche technique du téléviseur selon la de directive européenne 1062/2010 Marque RADIOLA Modèle RAD-LD55100K Classe d'efficacitéénergétiqu A Zone d'affichage (diagonale) 139.7cm / 55 pouces Consommation d'énergie en march 109W Consommation d'énergie annuelle 159KWh Consommation d'énergie en mode éteint owW Consommation d'énergie en mode veille <0.5W Resolution de l'écran (pixels) 3840(H) x 2160 (V) Remarque:

1. Classe d'efficacité de l'énergie: A++ (très économe) à E (peu

2. La consommation d'énergie annuelle du téléviseur est basée sur une

utilisation de 4 heures par jour pendant 365 jours. La consommation réelle peut varier en fonction de la durée de fonctionnement et les réglages de contraste ou de luminosité.

SCHNEIDER CONSUMER GROUP

Zi du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN -France

Zl du clos des charmes 26 rue du clos des charmes 77090 COLLEGIEN - France

SCHNEIDETR CONSUMER® | GROUP 12 rue Jules Ferry 93110 Rosny-sous-Bois TEL : (33) 01 48 12 14 14 Fax: (83) 01 48 12 14 12 Déclaration UE de conformité La société Schneider Consumer Group déclare par la présente que ce produit LED TV son RAD- LD55100K est identique au modèle usine DVB-PM8550072HCA et que celui-ci est en conformité avec les exigences de la directive des équipements radioélectriques (RED ) (201453/UE). Le logo CE doit être apposé sur ce produit Ce produit a été testé en conformité avec les exigences essentielles des standards listés ci- dessous qui sont en vigueur dans l'espace économique éuropéen. Standards Normes applicables Article 3.1a Sécurité des personnes, sécurité électrique EN 60065:2014+A11:2017 EN 62311:2008 Articles 3.1b Compatibilité électromagnétique (EMC) EN 55032:2015 EN 55035 :2017 EN 61000-3-2:2014 EN 61000-3-3:2013 Articles 3.2 Efficacité du spectre audio Name: Edmond Ng Position: Quality Assurance Engineer Date: 10 July 2019

Ce produit est manufacturé et vendu sous la responsabilité de Schneider Consumer SAS, qui en apporte la garantie légale de conformité. RADIOLA est une marque enregistrée de Koninklijke Philips N.V. et exploitée sous licence Ce produit est importé par: SCHNEIDER CONSUMER GROUP, 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
