UF NF 260 A+ X180C - Congélateur VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur armoire
Marque	VALBERG
Modèle	UF NF 260 A+ X180C
Classe énergétique	A+
Consommation annuelle	314 kWh
Volume net congélateur	260 L
Nombre d'étoiles	4 étoiles (****)
Système sans givre (No Frost)	Oui, ventilé
Autonomie en cas de panne	15 h
Pouvoir de congélation	20 kg/24h
Classe climatique	SN, N, ST, T (10 °C à 43 °C)
Niveau sonore	42 dB(A)
Alimentation électrique	220-240 V, 50 Hz
Courant assigné	0,8 A
Dégivrage	Automatique
Éclairage intérieur	Aucun
Fonction Congélation rapide	Oui
Mode Éco (Économie d'énergie)	Oui
Alarme de porte	Oui
Verrouillage parental	Oui
Inversion de porte	Possible (droite/gauche)
Nombre de tiroirs	4 tiroirs
Bac à glaçons	Oui, flexible
Réfrigérant	R600a (isobutane)
Pieds réglables	Oui

FOIRE AUX QUESTIONS - UF NF 260 A+ X180C VALBERG

Comment régler la température du congélateur ?

Utilisez le bouton CONGÉLATEUR pour ajuster la température entre -14 °C et -24 °C. La valeur par défaut est -18 °C. Appuyez sur la touche jusqu'à obtenir la température souhaitée sur l'affichage.

Que signifie l'alarme de température ?

L'alarme de température se déclenche si le congélateur dépasse une température normale (ex : après une coupure de courant). Elle émet une sonnerie 10 fois puis s'arrête. Pour vérifier la température maximale atteinte, appuyez sur ALARME pendant 3 secondes.

Comment activer la fonction congélation rapide ?

Appuyez sur le bouton SUPER FREEZE. Le voyant s'allume. La fonction dure environ 26 heures, puis se désactive automatiquement. Elle permet de congeler rapidement de grandes quantités d'aliments.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Suivez les étapes de la notice : retirez les charnières, la poignée, puis replacez-la du côté souhaité. Utilisez une clé de 8 mm et un tournevis. Veillez à soutenir la porte lors du démontage.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Nettoyez avec une solution diluée de bicarbonate de soude et de l'eau tiède. Utilisez un chiffon doux. Séchez soigneusement avant de remettre en service. N'utilisez jamais d'objets tranchants ou de solvants agressifs.

Que faire en cas d'accumulation de givre ?

Vérifiez que les sorties d'air ne sont pas bloquées et que la porte ferme correctement. Le système No Frost évite normalement le givre. Si du gel apparaît, dégivrez manuellement en débranchant l'appareil et en laissant la porte ouverte.

Comment utiliser le bac à glaçons ?

Sortez le bac à glaçons flexible. Remplissez d'eau jusqu'au repère max. Replacez-le sur le support. Une fois les glaçons formés, tournez les boutons dans le sens horaire pour les faire tomber dans la boîte de stockage. Utilisez la boîte pour conserver les glaçons.

Que faire si l'appareil ne fonctionne pas ?

Vérifiez que le cordon est branché et que l'appareil est allumé (appuyez sur POWER 1 seconde). Contrôlez le fusible. Si le problème persiste, contactez un technicien agréé. Ne tentez pas de réparer vous-même.

Comment activer le mode éco ?

Appuyez sur la touche ECO ENERGY pendant 3 secondes. Le mode éco règle la température à -15 °C pour réduire la consommation. Pour désactiver, appuyez de nouveau sur ECO ENERGY ou sur CONGÉLATEUR.

Comment utiliser le verrouillage parental ?

Appuyez sur VERROUILLAGE pendant 3 secondes pour activer ou désactiver. Une fois activé, seuls le bouton ALARME reste fonctionnel. Cela évite les réglages involontaires.

MODE D'EMPLOI UF NF 260 A+ X180C VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*Sur présentation du ticket de caisse.

Merci d'avoir choisi ce produit VALBERG.

Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet : www.electrodepot.fr

A	Avant d'utiliser l'appareil	5	Consignes de sécurité
B	Aperçu de l'appareil	11	Composants
		12	Caractéristiques
C	Utilisation de l'appareil	15	Installation de votre nouvel apparéil
		16	Inversion de la porte
		18	Description de l' apparéil
		21	Conseils et astuces pratiques
D	Nettoyage et entretien	22	Nettoyage et entretien
		23	Dépannage
E	Mise au rebut	26	Mise au rebut de votre ancien apparéil

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Sécurité et mises en garde

• Pour votre sécurité et pour une utilisation correcte de l'appareil, avant d'installer et d'utiliser l'appareil pour la première fois, lisez attentivement cette notice, y compris les mises en garde et les conseils utiles qu'elle contient. Afin d'éviter d'endommager l'appareil et/ou de vous blesser inutilement, il est important que les personnes amenées à utiliser cet appareil aient pris entièrement connaissance de son fonctionnement ainsi que de ses fonctions de sécurité. Conservez ces consignes pour plus tard et pensez à les ranger à côté de l'appareil, afin qu'elles

soient transmises avec ce dernier en cas de vente ou de déménagement. Cela permettra de garantir un fonctionnement optimal du système.

• Pour éviter tout risque de blessure, conservez cette notice. Le fabricant ne saurait être tenu responsable en cas de mauvaise manipulation du système.

Sécurité des enfants et des autres personnes vulnérables

• Ce système peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, si elles sont encadrées ou ont reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent en aucun cas être effectués par des enfants

sans surveillance.

• Conservez tous les emballages hors de portée des enfants, car ils présentent un risque de suffocation.
• Si vous décidez de mettre l'appareil au rebut, débranchez-le de la prise murale, coupez le câble de connexion (aussi près de l'appareil que possible) et retirez la porte afin d'empêcher les enfants de jouer avec et de se faire électrocuter ou de s'enfermer à l'intérieur.
• Si l'appareil, doté d'un joint de porte magnétique, doit remplacer un autre appareil doté d'un loquet sur la porte ou sur le joint, vérifiez bien que le loquet est hors d'état de fonctionner avant de vous débarrasser de l'ancien appareil. Cela évitera de transformer cet appareil en piège pour les enfants.

Sécurité générale

• ATTENTION ! Cet appareil est destiné à fonctionner dans un foyer domestique et dans les environnements

de type suivant :

• locaux de cuisine et équipements vendus dans le commerce,
• environnements de travail et bureaux ;
• structures de type Bed and Breakfast
• bâtiments de ferme et hôtels, motels et autres organismes accueillant des clients ;
• cuisine industrielle et autres applications non destinées à la revente.
• ATTENTION — Ne rangez jamais de substances inflammables telles que des aérosols à l'intérieur de cet appareil, car elles pourraient s'y déverser.
• ATTENTION — Si le cordon d'alimentation est endommagé, vous devez le remplacer immédiatement auprès de votre fabricant, ou d'un revendeur qualifié, afin d'éviter tout risque d'électrocution.
• ATTENTION — Maintenez les ventilations bien ouvertes, et vérifiez bien que l'air peut circuler par

les ouvertures, surtout si l'appareil est encastré dans le mur.

• ATTENTION - Étant donné que les systèmes mécaniques et autres équipements électriques accélèrent le processus de dégivrage, respectez l'environnement recommandé par le fabricant.
• ATTENTION - N'endommagez pas le circuit de réfrigération.
• ATTENTION — N'utilisez pas d'appareils électriques à l'intérieur du compartiment destiné à recevoir de la nourriture, sauf si ces derniers sont tolérés par le fabricant.
• ATTENTION - Le système réfrigérant et isolant contiennent des gaz inflammables. Lorsque vous mettez le système au rebut, faites-le auprès d'un centre de collecte agréé. N'exposez jamais l'appareil aux flammes.

Liquide réfrigérant

• De l'isobutane réfrigérant (R600a) est utilisé dans le

circuit réfrigérant du système ; Il s'agit d'un gaz naturel hautement inflammable, et donc dangereux pour l'environnement. Pendant le transport et l'installation du système, vérifiez qu'aucun des composants du circuit de réfrigération ne soit endommagé. Le réfrigérant (R600a) est un liquide inflammable.

• Attention : Risque d'incendie. Si le circuit de réfrigération était endommagé :
• Évitez les flammes nues et toute source d'inflammation.
• Ventilez bien la pièce où se trouve l'appareil.
• Il est dangereux de modifier la composition de cet appareil, de quelque manière que ce soit.
• Tout dommage fait au cordon peut provoquer un court-circuit, et/ou une électrocution.

Sécurité électrique

• Le cordon d'alimentation ne doit pas être rallongé.
• Vérifiez bien que la prise murale n'est pas endommagée.

Une prise murale en mauvais état pourrait entraîner une surchauffe du système et son explosion.

• Vérifiez bien que vous pouvez accéder à la prise murale de l'appareil.
• Ne tirez jamais sur le câble principal.
• Si la prise murale est lâche, ne branchez pas le cordon. Il existe un risque d'électrocution ou d'incendie.
• Vous ne devez jamais utiliser l'appareil si le cache de l'éclairage intérieur n'est pas en place.
• Ce réfrigérateur fonctionne sur un courant à phase unique de 220-240 V / 50 Hz. Si des variations de tension sont constatées ou que la tension électrique dépasse la valeur conseillée, pour votre sécurité, vérifiez bien que le régulateur de tension automatique C.A. supporte bien 350 W de plus que l'appareil. Le réfrigérateur doit utiliser une prise murale spécifique, et non une prise regroupant d'autres appareils électriques.

L'appareil doit être relié à la terre selon les recommandations en vigueur.

Utilisation quotidienne

• Ne stockez jamais de substances ou de liquides inflammables à l'intérieur de l'appareil ; cela provoquerait un risque d'exposition.
• Ne faites pas fonctionner d'autres appareils électriques à l'intérieur de cet appareil (mixeurs, turbines à glace électriques, etc.).
• Lorsque vous débranchez l'appareil, tenez toujours la prise dans vos mains et ne tirez pas sur le cordon.
• Ne placez pas d'éléments chauds ni de composants en plastique dans cet appareil.
• Ne placez pas de produits alimentaires directement à la sortie d'air située au fond de l'appareil.
• Rangez les aliments déjà emballés conformément aux consignes livrées par leur fabricant.
• Cet appareil doit être utilisé et traité selon certaines règles spécifiques. Consultez les règles établies en matière de stockage.
• Ne placez pas de boissons gazeuses ni de boissons carbonatées dans le compartiment de congélation, car cela exercerait une pression sur les bouteilles, qui pourrait exploser à l'intérieur de l'appareil.
• Les aliments congelés peuvent brûler s'ils sortent directement du froid.
• N'exposez pas l'appareil directement au soleil.
• Conservez les bougies, luminaires et autres flammes nues éloignées de l'appareil, afin d'éviter les risques d'incendie.
• Cet appareil est destiné à ranger des aliments et/ou des boissons domestiques traditionnelles, selon les consignes livrées avec le système.
• L'appareil est lourd. Soyez prudent lorsque vous le déplacez.
• Ne retirez pas et ne touchez pas les éléments du congélateur si vous avez les mains mouillées/humides, car cela pourrait provoquer une abrasion de la peau et/ou des brûlures graves.

Ne retirez pas et ne touchez pas les éléments du congélateur si vous avez les mains mouillées/humides, car cela pourrait provoquer une abrasion de la peau et/ou des brûlures graves.

• N'utilisez jamais le socle, les tiroirs, les portes, et autres éléments similaires pour vous appuyer.
• Les aliments congelés ne doivent jamais être re-congelés une fois qu'ils ont été décongelés.
• Les bouteilles pourraient exploser. Ne consommez pas les glaçons formés directement par le congélateur, car vous pourriez vous brûler la bouche et les lèvres.

Attention !

Nettoyage et entretien

• Avant tout entretien, débranchez l'appareil et coupez le courant.
• Ne nettoyez pas l'objet avec des objets métalliques, un système à vapeur, des huiles volatiles, des solvants organiques ou des composants abrasifs.
• N'utilisez pas d'objets tranchants ou pointus pour retirer la glace. Utilisez un grattoir en plastique.

Information importante à propos de l'installation !

• Pour que les branchements électriques soient corrects, suivez bien les consignes livrées dans ce manuel.
• Déballez l'appareil et vérifiez qu'il n'est pas endommagé visuellement. Ne branchez pas l'appareil si ce dernier est endommagé. Signalez tout dommage au point de vente où vous l'avez acheté. Dans ce cas, conservez l'emballage.
• Il est recommandé d'attendre au moins 4 heures avant de brancher l'appareil au courant, afin que le compresseur soit bien alimenté en huile.
• Une bonne circulation de l'air est nécessaire, afin d'éviter les risques de surchauffe. Pour que la ventilation soit suffisante, suivez bien les consignes d'installation fournies.
• Dès que possible, évitez que l'appareil ne touche les parois murales et/ou ne soit en contact avec des éléments chauds (compresseur, condensateur) afin d'éviter les risques d'incendie. Respectez bien toutes les consignes d'installation.
• L'appareil ne doit pas être situé à côté de radiateurs ou de feux de cuisson.
• Vérifiez bien que les prises sont accessibles une fois l'appareil installé.

Dépannage

• Toute opération électrique doit être effectuée par un technicien qualifié et compétent dans le domaine.
• Cet appareil doit être dépanné par un Centre de Réparation Agréé, et seules des pièces d'origine doivent être utilisées.
• Si l'appareil ne contient pas de congélateur.
• Si l'appareil contient un congélateur.

Composants

Vue de l'appareil

1 Cabinet 2 Rabat 3 Machine à glaçons 4 Boîte de stockage de glace 5 Tiroir supérieur du congélateur 6 Tiroir du milieu du congélateur (grosse boîte) 7 Poignée 8 Porte du congélateur 9 Tiroir du congélateur

10 Joint de la porte du congélateur 11 Pieds réglables 12 Tiroir étroit du congélateur 13 Étagère en verre 14 Support de tablette 15 Étagère supérieure 16 Étagère du milieu 17 Étagère inférieure

Remarque : en raison de la modification continue de nos produits, votre réfrigérateur peut être légèrement différent de celui décrit dans ce manuel d'instructions, mais ses fonctions et ses méthodes d'utilisation restent les mêmes. Afin d'obtenir plus d'espace dans le congélateur, vous pouvez retirer les tiroirs (sauf le tiroir inférieur du congélateur), le support d'installation ainsi que la machine à glaçons intégrée et son bac à glaçons.

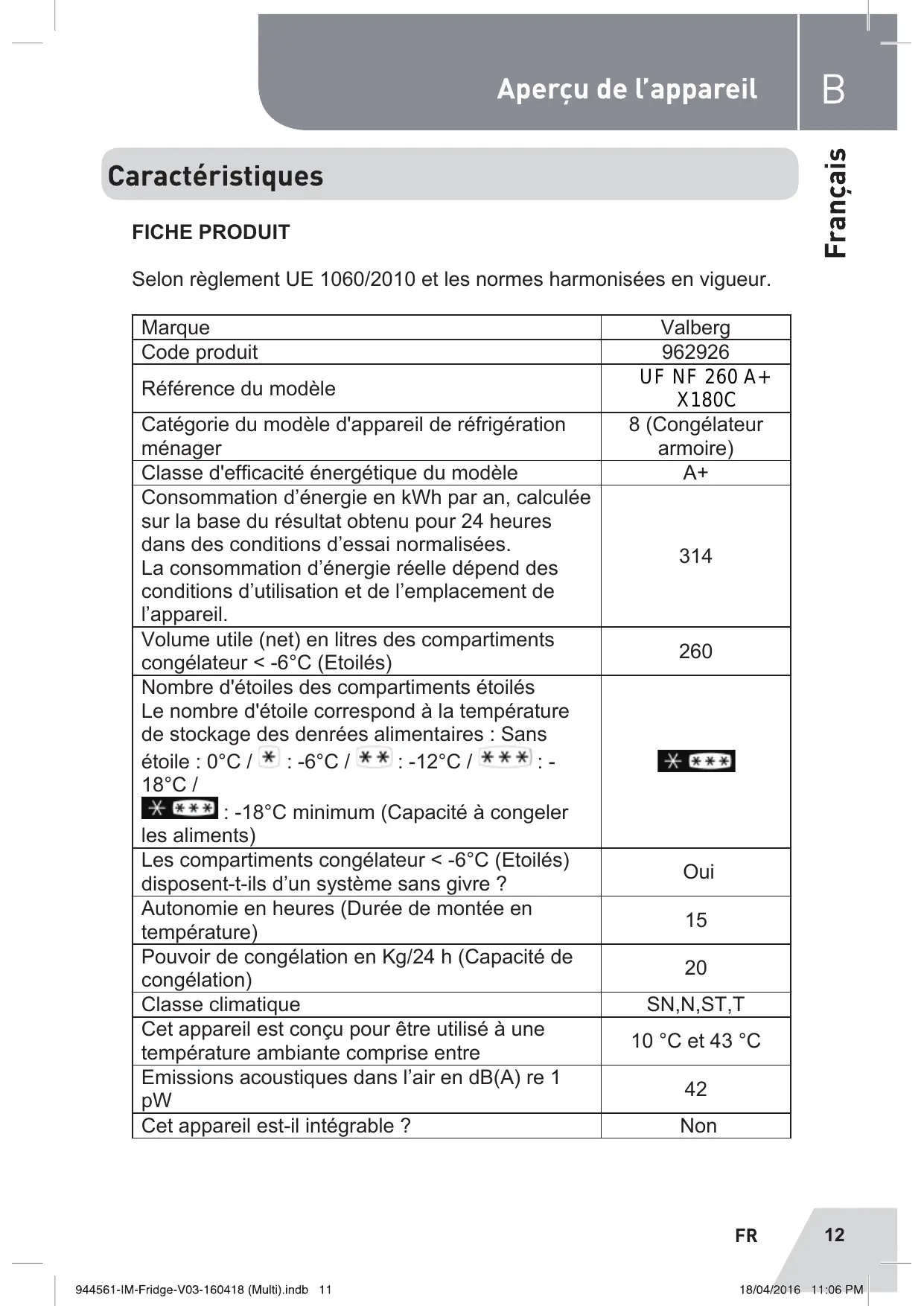

Caractéristiques

FICHE PRODUIT

Selon règlement UE 1060/2010 et les normes harmonisées en vigueur.

Marque	Valberg
Code produit	962926
Référence du modele	UF NF 260 A+ X180C
Catégorie du modele d'appareil de réfrigération menager	8 (Congélateur armoire)
Classe d'efficacité énergétique du modele	A+
Consommation d'énergie en kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.	314
Volume utile (net) en litres des compartments congélateur < -6°C (Etoilés)	260
Nombre d'étoiles des compartments étoilés Le nombre d'étoile correspond à la température de stockage des denrées alimentaires : Sans étoile : 0°C / * : -6°C / ** : -12°C / *** : -18°C / **** : -18°C minimum (Capacité à congeler les aliments)
Les compartments congélateur < -6°C (Etoilés) disposent-t-ils d'un système sans givre ?	Oui
Autonomie en heures (Durée de montée en température)	15
Pouvoir de congélation en Kg/24 h (Capacité de congélation)	20
Classe climatique	SN,N,ST,T
Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre	10 °C et 43 °C
Émissions acoustiques dans l'air en dB(A) re 1 pW	42
Cet apparéil est-il intégrable ?	Non

CARACTÉRISTIQUES TECHNIQUES

Les informations techniques sont présentées sur la plaque signalétique située à l'intérieur de l'appareil.

Veillez à ne jamais retirer cette plaque signalétique.

Alimentation assignée (Tension en V, nature du courant & fréquence en Hz)	220-240 ~ 50
Classe de protection électrique	Classe I
Courant assigné en A	0.8
Puisance assignée en W	/
Puisance de dégivrage en W (Si système inclus)	165
Nombre et type d'éclairage	Néant
Puisance d'éclairage en W par éclairage / totale	Néant
Eclairage replacable par l'utilisateur	Néant
Type de froid des compartments congélateur <	Ventilé
-6°C (Etoilés)
Mode de dégivrage des compartments congélateur < -6°C (Etoilés)	Automatique

TEMPERATURES AMBIANTES D'UTILISATION

Il est recommandé de respecter les classes climatiques indiquées dans la fiche produit sur la plaque signalétique de l'appareil. Cela vous permet de vérifier sous quelles plages de températures ambiantes l'appareil peut être utilisé :

SN : entre 10 et 32 °C - N : entre 16 et 32 °C ; ST : entre 16 et 38 °C ; T : entre 16 et 43 °C.

Un appareil multi-classes peut gérer la température la plus basse et la plus élevée de l'ensemble des classes couvertes.

L'utilisation de l'appareil en dehors de la plage de température ambiante altère ses performances et sa durée de vie.

Pour un usage optimal et des économies d'énergie, il est recommandé de régler le(s) thermostat(s) de l'appareil selon la température ambiante de la pièce d'utilisation ci-dessous, et sous réserve du respect de la classe climatique.

Température ambiente T°C (±1°C)	Basse < 17°C	Idéale 17-27°C	Elevée >27°C
Position du thermostat	-18°C	-20°C	-22°C

Les degrés des températures ambiantes (T °C) sont disponibles uniquement à titre indicatif.

L'emplacement dans la pièce, la fréquence d'ouverture des portes ou encore le niveau de chargement en denrées alimentaires de l'appareil peuvent impacter les positions précisées.

La ou les position(s) de thermostat(s) peu(ven)t être modifiées pour compenser ces facteurs.

Exemples de pièces d'utilisation :

• Pièce non chauffée en hiver comme un garage dans une région froide : température ambiante basse.
• Pièce à vivre normalement chauffée comme une cuisine : température ambiante idéale.
• Pièce non climatisée en été dans une région chaude : température ambiante élevée.

Installation de votre nouvel appareil

Aération de l'appareil

Pour améliorer l'efficacité du système de refroidissement et économiser de l'énergie, il est indispensable de bien aérer l'appareil pour faire dissiper la chaleur. Pour cette raison, il faut faire en sorte que l'espace libre autour du réfrigérateur soit suffisant. - Suggestion : il est conseillé de laisser un espace minimum de 75 mm entre l'arrière de l'appareil et le mur, 100 mm au-dessus, 50 mm entre le côté et le mur, ainsi que de laisser l'espace devant l'appareil entièrement libre pour permettre aux portes de s'ouvrir à 135°, comme présenté dans les diagrammes.

Note : cet appareil est plus efficace au sein des classes climatiques représentées dans le tableau ci-dessous. Il pourrait ne pas fonctionner correctement s'il demeure sous une température supérieure ou inférieure à la plage indiquée pendant une longue période.

Type de climat Température ambiante

SN	+10 °C	à	+32 °C
N	+16 °C	à	+32 °C
ST	+16 °C	à	+38 °C
T	+16 °C	à	+43 °C

• Installez votre appareil dans un endroit sec pour éviter les taux d'humidité élevés.
• N'exposez pas l'appareil à la lumière directe du soleil, à la pluie, ou au gel. N'installez pas l'appareil à proximité

de sources de chaleur telles que des cuisinières, cheminées, ou radiateurs.

Nivelage de l'appareil

Pour une mise à niveau de l'appareil et une circulation d'air suffisante dans la partie inférieure arrière de l'appareil, les pieds de l'appareil peuvent nécessiter un ajustement. Vous pouvez les régler manuellement ou à l'aide d'une clé appropriée. - Afin de permettre la fermeture automatique des portes, inclinez le haut vers l'arrière d'environ 10 mm.

Installation des poignées de porte

• Afin de faciliter le transport de l'appareil, les poignées de porte sont fournies séparément dans un sac en plastique. Vous pouvez installer les poignées de porte comme suit.
• Enlevez les cache-vis sur le côté gauche de la porte, puis remettez-les dans le sac en plastique. Fixez la poignée sur le côté gauche de la porte, en gardant les axes des trous de vis dans la poignée alignés, comme l'image le montre. Fixez la poignée avec les vis spéciales fournies dans le sac en plastique. Installez ensuite les protections de poignée.

Inversion de la porte

Le côté depuis lequel la porte s'ouvre peut être modifié, du côté droit au côté gauche, si le lieu d'installation de l'appareil l'exige.

ATTENTION

Lors de l'inversion de la porte, l'appareil ne doit pas être branché sur le secteur. Assurez-vous que la prise est débranchée de la prise secteur.

Les outils dont vous aurez besoin sont :

Clé à douille de 8 mm

Tournevis cruciforme

Tournevis plat

Clé de 8 mm

Remarque : avant d'allonger le réfrigérateur sur le dos pour accéder à la base, il est préférable de le poser sur des emballages en mousse souple ou sur un support similaire afin d'éviter d'endommager le panneau arrière du réfrigérateur. Pour inverser la porte, les étapes suivantes sont généralement recommandées.

1. Mettre le réfrigérateur en position verticale. Ouvrir la partie 1 au-dessus du réfrigérateur depuis le côté droit, puis décrocher la partie 3 et la partie 4 de la porte de la même manière.

Enlevez la partie 2 et la remettre dans le sac en plastique.

1. Couvercle supérieur, 2. Couvercle de la charnière supérieure (gauche), 3. Couvercle supérieur de la porte supérieure, 4. Cache-angle

3. Débrancher le connecteur électrique 1 ainsi que le connecteur électrique 2, puis décrocher la partie 3. 4. Retirer les vis 1, le fil lâche 2 et retarder la partie 3.

1. Forets de vis autotaraudeuses, 2. Câble terre, 3. Partie supérieure de la charnière

Note : veillez à soutenir la porte par la main lors de l'étape 4 afin d'éviter qu'elle ne tombe.

Enlevez la porte et placez-la sur une surface lisse, les panneaux vers le haut.

Soulever la partie 1 et la partie 4, puis desserrer les vis 2, comme indiqué sur l'image.

Changer la poignée 3 sur le côté droit, puis installer les vis 2, la partie 1 et la partie 4 à leur tour.

Utilisation de l'ordinateur

Français

Desserrer les vis 7, détacher la partie 6 et la partie 5, retourner la partie 6, puis installer la partie 5 et la partie 6 sur le côté gauche avec les vis 7.

1 Couvre-poignées 2 Vis spéciales auto-taraudeuses 3 Poignée 4 Cache-trou 5 Arrêt de porte 6 Bloc d'arrêt 7 Vis auto-taraudeuses

6 Placer le réfrigérateur à plat, enlever la partie 3 et desserrer les vis 4. Enlever les parties 1 et 2.

1 Charnière inférieure (gauche) 2 Repose-pied avant fixes 3 Pieds ajustables 4 Vis auto-taraudeuses Rondelle

Remarque : la rondelle peut coller à la porte.

7 Dévisser la charnière inférieure, la replacer au niveau du trou adéquat, puis visser et monter la rondelle. Remonter simplement à l'étape 6, modifier la partie 1 à gauche et la partie 2 à droite, puis les fixer avec les vis 4. Enfin, installer la partie 8. Partie inférieure de la charnière (droite)

9 Dévisser l'axe supérieur de charnière, tourner la charnière supérieure et fixer l'axe sur elle. Puis la placer de côté pour l'emploi. Échanger les câbles des encoches gauche et droite du réfrigérateur. 11 Déplacer la porte en position appropriée. Ajuster la partie 1 et la porte. Déplacer le fil de connexion 2 dans la fente de la porte de droite à gauche, puis fixer la partie 1 et le câble 2 par des vis 3 (veillez à tenir la porte d'une main lors de l'installation). 12 Branchez le connecteur électrique 1, conformément à l'étape 3, puis installer la partie 2 (qui est dans le sac en plastique).

1 Couvercle de la charnière supérieure (à droite)

13 Renverser la partie 1 à 180° et l'installer sur le coin droit de la porte, puis monter la partie 2 (qui sont tous deux enlevés à l'étape 2). Enlever l'interrupteur magnétique du couvercle supérieur (pièce 3, instruction 3) puis le monter sur le couvercle à utiliser (celui marqué du R dans le sac plastique). Replacer le couvercle supérieur dans le sac en plastique.

Remarque : assurez-vous que le côté de l'interrupteur magnétique est correctement placé sur le couvercle supérieur.

15 Installez la partie 1. Branchez le fil de connexion 2, puis installez la partie 3.

Commandes d'affichage

Utilisez votre appareil conformément aux réglementations de contrôle suivantes. Votre appareil possède les mêmes fonctions et modes que les panneaux de contrôle montrés dans les images ci-dessous. Lors de la première mise sous tension de l'appareil, les icônes de l'écran s'affichent. Si aucun bouton n'est pressé et si les portes sont fermées, les icônes s'éteignent.

Réglage de température

• Nous vous conseillons, lorsque vous démarrez votre réfrigérateur pour la première fois, de régler la température du réfrigérateur à -18 °C. Si vous souhaitez modifier la température, suivez les instructions ci-dessous.

ATTENTION

Lorsque vous réglez une température, vous réglez une température moyenne pour l'ensemble du réfrigérateur.

• Les températures à l'intérieur de chaque compartiment peuvent varier par rapport aux températures affichées sur le panneau et en fonction de la quantité de nourriture que vous mettez et où vous la placez. La température ambiante élevée ou faible peut influencer la température réelle à l'intérieur de l'appareil.

1. Réfrigérateur

• Appuyez sur RÉFRIGÉRATEUR pour régler la température du réfrigérateur entre -14 °C et -24 °C. Le panneau de contrôle affichera la valeur correspondante selon la séquence suivante.

2. Congélation rapide

La congélation rapide abaisse la température à l'intérieur du congélateur afin que la nourriture se congèle plus rapidement. Cela peut permettre de sauvegarder les vitamines et les nutriments des aliments frais et de conserver la nourriture plus longtemps. - Appuyez sur SUPER FREEZE pour activer la fonction congélation rapide. Le voyant doit s'allumer. - Dans le cas où la quantité maximale de produits à congeler a été atteinte, veuillez attendre environ 24 h. Le voyant SUPER FREEZE s'éteint automatiquement au bout de 26 heures et le réglage de température du congélateur affiche -24 °C. - Lorsque la fonction de congélation rapide est activée, vous pouvez la désactiver en appuyant sur SUPER FREEZE ou CONGÉLATEUR. Le réglage de température du congélateur revient alors à la configuration précédente ou la fonction Eco Energy sera activée.

3. Eco Energy

• Cette fonction permet au congélateur de fonctionner en mode d'économie d'énergie, ce qui est utile lorsque vous êtes en vacances car cela réduit la consommation d'énergie. Pour l'activer, il suffit d'appuyer sur la touche ECO ENERGY pendant 3 secondes jusqu'à ce que le voyant s'allume.
• Lorsque la fonction d'économie d'énergie est activée, la température du congélateur est automatiquement configurée à -15 °C afin de minimiser l'énergie.
• Lorsque la fonction Économie d'énergie est activée et que vous souhaitez la désactiver, il suffit d'appuyer sur la touche ECO ENERGY ou la touche FREEZER. La température du congélateur s'ajustera alors au réglage précédent.

4. Alarme

En cas d'alarme, le voyant ALARME s'allumera et il y aura un bourdonnement. Appuyer sur ALARME pour éteindre l'alarme. Ainsi le voyant ALARME ainsi que le bourdonnement cesseront.

Alarme de la porte

• Lorsque la porte du réfrigérateur ou du congélateur est ouverte pendant plus de 2 minutes, l'alarme de la porte se met en marche. Lorsque l'alarme de la porte est activée, un ronfleur sonne 3 fois par minute et arrête l'alarme après 10 minutes. Pour économiser de l'énergie, évitez de laisser les portes ouvertes pendant une période prolongée lorsque vous utilisez le réfrigérateur. Vous pouvez également effacer l'alarme de la porte en fermant les portes.

Alarme de température

• Si la température du congélateur est trop haute à cause d'une coupure de courant ou d'autres raisons, une alarme de température retentira et sera indiquée sur l'écran d'affichage des températures, ou rien.
• En cas d'alarme de température, la sonnerie retentira 10 fois de suite puis s'arrêtera automatiquement.
• En cas d'alarme de température, ap-

puyez sur le bouton ALARME pendant 3 secondes pour vérifier la température la plus haute dans le congélateur. La valeur de la température et l'icône « Alarme » clignoteront simultanément pendant 5 secondes. Cette fonction peut ne pas être disponible sur certains modèles.

ATTENTION

Lorsque le courant est rétabli, il est normal que l'alarme de température apparaisse. On peut y remédier en appuyant sur ALARME.

5. Alimentation

• Si vous souhaitez nettoyer l'appareil ou cesser de l'utiliser, vous pouvez éteindre l'appareil en appuyant sur le bouton POWER.
• Lorsque le réfrigérateur fonctionne, vous pouvez éteindre l'appareil en appuyant sur le bouton POWER pendant 5 secondes, et le panneau d'affichage sera désactivé.

Important ! Ne pas entreposer de la nourriture dans le réfrigérateur pendant cette période.

• Lorsque l'appareil est hors tension, vous pouvez le mettre en marche en appuyant sur le bouton POWER pendant 1 seconde ; le réfrigérateur reviendra alors à la température précédente.

6. Verrouillage parental

• Vous pouvez appuyer sur le bouton VERROUILLAGE PARENTAL lorsque les enfants touchent les touches afin d'éviter tout mauvais réglage. Lorsque la fonction de Verrouillage Enfant est activée, appuyer sur les autres touches ne fonctionnerait pas, sauf pour le bouton ALARME.
• Lorsque l'appareil est déverrouillé, vous pouvez activer la fonction de Verrouillage Enfant en appuyant sur VERROUILLAGE pendant 3 secondes. Lorsque la fonction de verrouillage parental est activée, vous pouvez la désactiver en appuyant sur VERROUILLAGE PARENTAL pendant 3 secondes, et le voyant VERROUILLAGE PARENTAL sera désactivé.

Utilisation de votre appareil

Votre appareil possède les accessoires comme décrit dans la Description de l'appareil. Grâce à ces instructions, vous pouvez l'utiliser de manière adéquate.

Couvercle rabattable

Vous pouvez soulever le rabat lorsque vous voulez sortir de la nourriture contenue dans le compartiment supérieur.

Avant d'ouvrir ou de fermer le rabat, vous devez le soulever de la première piste de guidage. Ensuite, le couvercle rabattable peut coulisser le long de la voie de guidage vers le haut ou le bas.

Tiroir du congélateur

Il est utilisé pour stocker de la nourriture qui a besoin d'être congelée, y compris la viande, le poisson, la crème glacée, etc.

Petite boîte de rangement

Elle est utilisée pour conserver les aliments de petite taille qui ont besoin d'être congelés, y compris les raviolis, les desserts glacés, etc.

Les aliments peuvent être seulement contenus dans la boîte de très grande taille (celle située le plus en haut) ou le tiroir supérieur.

Bac à glaçons flexible

Remarque : si le bac à glaçons est utilisé pour la première fois ou s'il n'a pas été utilisé pendant une longue période, veillez à le nettoyer avant utilisation.

Le bac à glaçons est utilisé pour faire et conserver des cubes de glace. Vous devez l'utiliser comme suit. 19 Sortez le bac à glaçons de son support d'installation.

Versez de l'eau dans les bacs à glaçons ; le niveau de l'eau ne doit pas dépasser la ligne maximale.

• Replacez le bac à glaçons rempli sur le support. Lorsque des cubes de glace se forment, tournez les boutons dans le sens horaire et la glace tombera dans le bac situé en dessous. 20 Les glaçons peuvent être stockés dans le bac à glaçons ; si vous en avez besoin, vous pouvez retirer le bac et les sortir.

Installation de réfrigérateurs par paire

21 Le congélateur peut être installé avec un réfrigérateur associé.

• Il peut être installé en utilisant des pièces d'installation fournies similaires.

Conseils et astuces pratiques

Conseils pour économiser de l'énergie

• Nous vous recommandons de suivre les instructions ci-dessous pour économiser de l'énergie.
• Dans la mesure du possible, évitez de laisser la porte ouverte trop longtemps pour économiser de l'énergie. Assurez-vous que l'appareil ne soit pas à proximité de sources de chaleur (lumière directe du soleil, four ou cuisinière électrique, etc.).
• Ne réglez pas l'appareil sur une température plus basse que nécessaire.
• Ne placez pas d'aliments chauds ni de liquides en évaporation à l'intérieur de l'appareil.
• Installez l'appareil dans une pièce sèche et bien ventilée. Veuillez vous référer au chapitre « Installer votre nouvel appareil ».
• Si la combinaison de tiroirs, bacs à légumes et tablettes montrée sur le diagramme est correcte, ne la modifiez pas, car cette configuration est conçue pour une consommation d'énergie minimale.

Astuces pour la réfrigération des aliments frais

• Ne placez pas d'aliments encore chauds directement au réfrigérateur ou au congélateur. Ils feront augmenter la température interne, ce qui obligera le compresseur à travailler plus dur et à consommer plus d'énergie.
• Couvrez ou emballez vos aliments, surtout s'ils ont une odeur forte.
• Placez les aliments de manière à ce que l'air puisse circuler librement autour d'eux.

Conseils pour la congélation

• Lors de la première utilisation ou après une longue période d'inactivité, laissez l'appareil fonctionner à pleine capacité pendant au moins 2 heures avant d'y placer des aliments.
• Séparez vos aliments en petites portions afin qu'ils soient congelés rapidement et complètement, et pour pouvoir ne décongeler que la quantité désirée par la suite.
• Emballez les aliments dans des sachets hermétiques en aluminium ou en polyéthylène.
• Évitez tout contact entre les aliments frais non congelés et les aliments déjà congelés pour éviter d'augmenter la température de ces derniers.
• Les produits congelés peuvent provoquer des gelures cutanées s'ils sont consommés immédiatement après avoir été sortis du congélateur.
• Nous vous conseillons d'étiqueter et de dater chaque paquet congelé afin de suivre les périodes de conservation.

Conseils pour le stockage des aliments congelés

Assurez-vous que les aliments congelés ont été conservés correctement par le distributeur de produits alimentaires. Une fois décongelés, les aliments se détériorent rapidement et ne doivent jamais être recongelés. Ne dépassez pas la période de conservation indiquée par le fabricant.

Éteindre votre appareil

• Si l'appareil doit être éteint pendant une longue période, il faut prendre les précautions suivantes pour éviter l'apparition de moisissures.
• Retirez toute nourriture.
• Débranchez l'alimentation électrique.

Nettoyage et entretien

• Nettoyez et séchez soigneusement l'intérieur de l'appareil. Assurez-vous que les portes soient maintenues légèrement ouvertes pour permettre à l'air de circuler.

Nettoyage et entretien

Pour des raisons d'hygiène, l'appareil (y compris les accessoires intérieurs et extérieurs) doit être nettoyé régulièrement au moins tous les 2 mois.

ATTENTION

L'appareil ne doit pas être branché sur le secteur pendant que vous le nettoyez. Risque d'électrocution ! Avant de nettoyer, éteignez l'appareil et débranchez l'alimentation électrique.

Nettoyage extérieur

Pour qu'il conserve son aspect, votre appareil doit être nettoyé régulièrement. - Essuyez le panneau numérique et le panneau d'affichage avec un chiffon doux et propre. - Pulvérisez l'eau sur le chiffon plutôt que de pulvériser directement sur la surface de l'appareil. Cela aide à assurer une bonne répartition du liquide sur la surface.

• Nettoyez les portes, les poignées, et la surface de l'armoire avec un produit de nettoyage neutre, puis essuyez avec un chiffon doux.
• Séchez soigneusement toutes les surfaces et toutes les parties amovibles.

ATTENTION

• N'utilisez pas d'objets tranchants car ils sont susceptibles de rayer la surface. N'utilisez pas de diluant, de détergent pour voiture, de chlore, de nettoyants abrasifs ni de solvants organiques tels que le benzène, ils peuvent abîmer la surface de l'appareil et présentent un risque d'accident.

Nettoyage intérieur

• Il faut nettoyer l'intérieur de l'appareil régulièrement. Il sera plus facile de le nettoyer s'il contient peu de nourriture.
• Essuyez les parois intérieures du réfrigérateur avec une solution de bicarbonate de soude faiblement concentrée, puis rincez à l'eau tiède avec une éponge ou un chiffon essoré.
• Essuyez jusqu'à ce que tout soit sec avant de remettre les tablettes et bacs en place. Séchez soigneusement toutes les surfaces et toutes les parties amovibles.

ATTENTION

N'utilisez pas d'objets pointus pour retirer le givre du congélateur. Attendez que l'intérieur soit complètement sec avant de rebrancher l'appareil sur le secteur et de le rallumer.

Remplacer le voyant LED

AVERTISSEMENT

Le voyant LED ne doit pas être remplacé par l'utilisateur ! Si le voyant LED est endommagé, veuillez contacter l'assistance client pour demander de l'aide.

Nettoyage des joints d'étanchéité des portes

• Prenez soin de garder les joints propres.
• Les aliments ou boissons collantes peuvent faire que les joints attachent à l'armoire lorsque vous ouvrez la porte. Lavez les joints avec un produit de nettoyage neutre et un peu d'eau tiède. Rincez et séchez soigneusement après le nettoyage.

ATTENTION

L'appareil ne doit être rallumé qu'après que les joints soient entièrement secs.

Pour remplacer le voyant LED, vous pouvez suivre les étapes suivantes :

• Débranchez votre appareil.
• Retirez le couvercle de la lampe en le soulevant et en le tirant. Tenez le couvercle de la LED d'une main et tirez-la de l'autre tout en appuyant sur l'attache du connecteur.
• Remplacez le voyant LED et enclenchez-le correctement.

Dépannage

• Si vous rencontrez un problème avec votre appareil ou si vous pensez que l'appareil ne fonctionne pas correctement, vous pouvez effectuer quelques simples vérifications avant de faire appel à un technicien. Veuillez en prendre connaissance ci-dessous. Vous pouvez effectuer quelques simples vérifications générées dans cette section avant de faire appel à un technicien.

AVERTISSEMENT

Ne tentez pas de réparer l'appareil vous-même. Si le problème persiste après que vous avez effectué les vérifications mentionnées ci-dessous, contactez un électricien qualifié, un technicien d'entretien autorisé, ou le magasin où vous avez acheté le produit.

Problème	Causes possibles et solution
L'appareil ne fonctionne pas correctement.	Vérifiez que le cordon d'alimentation est correctement branché sur le secteur.Vérifiez si la fonction Power est activée en appuyant sur la touche POWER pendant 1 seconde.Vérifiez le fusible ou le circuit de votre module d'alimentation, rem-places-les si nécessaire.La température ambiente est trop BASSE. Essayez de régler la temporäre nature de la pièce sur une valeur plus BASSE pour régler ce problème.Afin de protégier le compréseur, il est normal que le congélateur ne fonctionne pas pendant le cycle de dégivrage automatique ou qu'il ne se mette pas en marche immédiatement après avoir allumé l'appareil.
Mauvaises odeurs dans les comparti-ments.	Il faut peut-être nettoyer l'intérieur.Certains alimentents, réciPIents ou emballages peuvent émettre de mauvaises odeurs.
Bruits émis par l'appareil.	Les bruits ci-dessous sont absolument normaux :• Bruit du compresseur• Bruit du petit moteur du ventilateur au sein du département congélateur ou d'autres compartiments.Gargouillagement similaire au bruit de l'eau qui bout.Craquements pendant le dégivrage automatique.Clics avant que le compréseur ne se mette en marche.Les autres bruits inhabituels sont causés par les raisons ci-dessus et peuvent nécessiter que vous preniez les mesures nécessaires :• L'armoire n'est pas à niveau.L'arrière de l'appareil est en contact avec le mur.Des bouteilles ou des réciPIents sont tombées ou roulent.

Français

Problème	Causes possibles et solution
Le moteur tourne en continu.	Il est normal d'entendre le bruit du moteur fréquemment ; il devra fonctionner plus fort dans les circonstances suivantes : • La température est régée sur une valeur plus BASSE que nécessite • Une grande quantité d'aliments encore chauds a été placée au sein de l'appareil récemment. • La température à l'extérieur de l'appareil est trop élevé. • Les portes restent ouvertes trop souvent ou trop longtemps. • Immediatement après avoir installé l'appareil ou s'il a été éteint pendant une longue période.
Une couche de gel se déve-lope dans le compartment.	Vérifiez que les sorties d'air de l'appareil ne soient pas bloquées par les alimentents et assurez-vous que la nourriture au sein de l'appareil soit disposée de sorte à permettre une aération suffisante. Assurez-vous que la porte soit bien fermée. Pour retirer le gel, veuillez vous reférer au chapitre Nettoyage et entretien.
La tempéra-ture interieure est trop haute.	Vous pourriez avoir ouvert les portes trop longtemps ou trop fré-quemment ; un obstacle pourrait empêcher les portes de se fermer ; ou l'appareil ne dispose pas d'un espace suffisant sur les côts, derrière et au-dessus.
La tempéra-ture interieure est trop BASse.	Augmentez la température en suivant les indications du chapitre Affichage des commandes.
Les portes ne se ferment pas aisément.	Vérifiez que le réfrigérateur soit bien incliné vers l'arrière d'environ 10 à 15 mm pour permettre aux portes de se refermer d'elles-mêmes et que rien à l'intérieur ne les empêche de se reférer.
De l'eau goutte sur le sol.	Le réservoir d'eau (situé à l'arrière de l'armoire) peut ne pas être stable, ou bien le bac de drainage (situé en dessous du haut du dépôt du compresseur) n'est pas positionné de sorte à verser l'eau dans le recipient, ou le bac est bloqué. Il vous faudra peut-être éloigner le réfrigérateur du mur pour vérifier l'état du bac et du recipient.
L'ampoule ne fonctionne pas.	L'ampoule LED peut être endommagée. Rétérez-vous au passage sur le remplacement de l'ampoule LED dans le chapitre Nettoyage et entretien. Le système de contrôle a désactivé la lumière parce que la porte est restée ouverte trop longtemps. Fermez et rouvre la porte pour réactiver la lumière.

Avant de mettre l'appareil au rebut

• Débranchez le câble de sa source principale.
• Débranchez le câble principal et jetez-le.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Merci !
