MODE D'EMPLOI SLIM TV BAR EDENWOOD

Notice d'utilisation V1.0 072013

Explication des symboles/marquages apposés sur votre appareil

PRESENTATION DE L'APPAREIL

Spécifications techniques. Accessoires … Description de l'appareil... Unité principale : vue de fac Unité principale : vue arrièr Accessoires … Description de la télécommande. Insertion des piles dans la télécommande Informations sur la mise en rebut des pile.

UTILISATION DE L'APPAREIL

Branchement. Branchement des haut-parleurs. Branchement d'un dispositif externe audio ou d'une TV. Branchement d'un dispositif externe audio (MP3)... Fonctions. Réglage de la télécommande pour le contrôle de la TV... DEPANNAGE ENTRETIEN ET RANGEMENT …. MISE EN REBUT ..

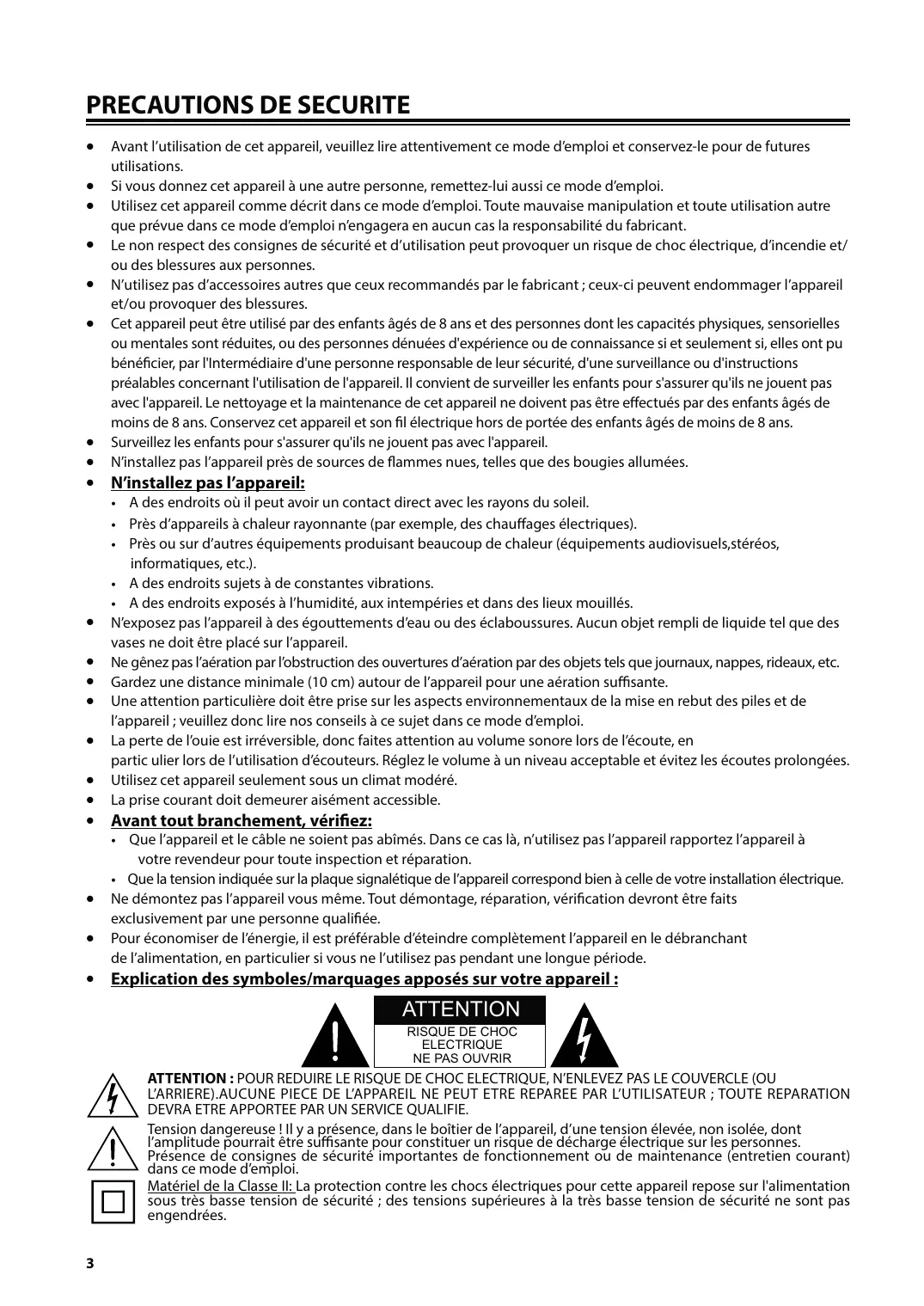

+ Avant l’utilisation de cet appareil, veuillez lire attentivement ce mode d'emploi et conservez-le pour de futures utilisations. «Si vous donnez cet appareil à une autre personne, remettez-lui aussi ce mode d'emploi. + Utilisez cet appareil comme décrit dans ce mode d'emploi. Toute mauvaise manipulation et toute utilisation autre que prévue dans ce mode d'emploi n'engagera en aucun cas la responsabilité du fabricant. + _ Le non respect des consignes de sécurité et d'utilisation peut provoquer un risque de choc électrique, d'incendie et/ ou des blessures aux personnes. + N'utilisez pas d'accessoires autres que ceux recommandés par le fabricant ; ceux-ci peuvent endommager l'appareil et/ou provoquer des blessures. Cet appareil peut être utilisé par des enfants âgés de 8 ans et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance si et seulement si, elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Le nettoyage et la maintenance de cet appareil ne doivent pas être effectués par des enfants âgés de moins de 8 ans. Conservez cet appareil et son fil électrique hors de portée des enfants âgés de moins de 8 ans. + Surveillez les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. + N'installez pas l'appareil près de sources de flammes nues, telles que des bougies allumées. + N'installez pas l’appare + A des endroits où il peut avoir un contact direct avec les rayons du soleil + Près d'appareils à chaleur rayonnante (par exemple, des chauffages électriques). + Près ou sur d'autres équipements produisant beaucoup de chaleur (équipements audiovisuels, stéréos, informatiques, etc.) + Ades endroits sujets à de constantes vibrations. + Ades endroits exposés à l'humidité, aux intempéries et dans des lieux mouillés. + N'exposez pas l'appareil à des égouttements d'eau ou des éclaboussures. Aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. + Ne gênez pas l'aération par l'obstruction des ouvertures d'aération par des objets tels que journaux, nappes, rideaux, etc. + Gardez une distance minimale (10 cm) autour de l'appareil pour une aération suffisante. + Une attention particulière doit être prise sur les aspects environnementaux de la mise en rebut des piles et de l'appareil ; veuillez donc lire nos conseils à ce sujet dans ce mode d'emploi. + La perte de l'ouie est irréversible, donc faites attention au volume sonore lors de l'écoute, en partic ulier lors de l’utilisation d'écouteurs. Réglez le volume à un niveau acceptable et évitez les écoutes prolongées. + Utilisez cet appareil seulement sous un climat modéré. + La prise courant doit demeurer aisément accessible. + _ Avant tout branchement, vérifiez: + Que l'appareil et le câble ne soient pas abîmés. Dans ce cas là, n'utilisez pas l'appareil rapportez l'appareil à votre revendeur pour toute inspection et réparation. + Que la tension indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique. + Ne démontez pas l'appareil vous même. Tout démontage, réparation, vérification devront être faits exclusivement par une personne qualifiée. + Pour économiser de l'énergie, il est préférable d'éteindre complètement l'appareil en le débranchant de l'alimentation, en particulier si vous ne l’utilisez pas pendant une longue période. Explication des symboles/marquages apposés sur votre appareil : ATTENTION

L'ARRIERE).AUCUNE PIECE DE L'APPAREIL NE PEUT ETRE REPAREE PAR L'UTILISATEUR ; TOUTE REPARATION DEVRA ETRE APPORTEE PAR UN SERVICE QUALIFIE. ï Tension dangereuse ! Il y a présence, dans le boîtier de l'appareil, d’une tension élevée, non isolée, dont j ATTENTION : POUR REDUIRE LE RISQUE DE CHOC ELECTRIQUE, N'ENLEVEZ PAS LE COUVERCLE (OU l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique sur les personnes. Présence de consignes de sécurité importantes de fonctionnement où de maintenance (entretien courant) dans ce mode d'emploi. Matériel de la Classe Il: La protection contre les chocs électriques pour cette appareil repose sur l'alimentation [] | sous très basse tension de sécurité ; des tensions supérieures à la très basse tension de sécurité ne sont pas engendrées.

1) Spécifications techniques

Modèle 934083 Tension et fréquence 230V-50Hz Puissance 15W Puissance de sortie RMS 20Wx2+40W Distorsion harmonique totale 1% (IKHz 1W) Sensitivité audio/impédance 500mV/47Q Réponse en fréquence 40Hz-20Hz (4-3 dB) Dimensions Unité principale 800x73,5x64mm Haut parleur 433x94x240mm Télécommande Distance 6m Angle 30° + Accessoires = 1 câble audio “ 1cäble RCA "_ 1télécommande = 1 pile lithium CR2025 (pour la télécommande) = notice d'utilisation

2) Description de l’appareil

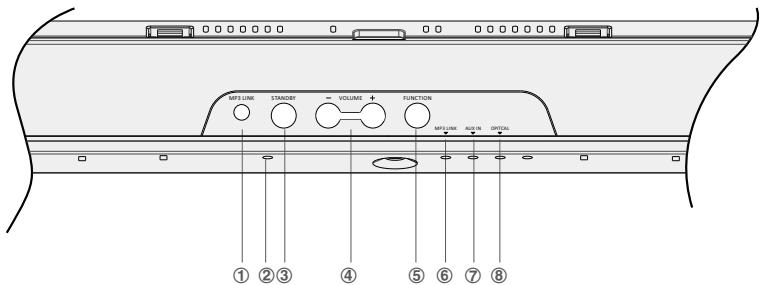

+ Unité principale : vue de face EE LE — 1 ]

+ Branchement d'un dispositif externe Indicateur lumineux Mise en veille + Appuyez pour mettre l'appareil en veille

+ Appuyez pour sélectionner une des fonctions

6. Indicateur lumineux MP3 LINK

7. Indicateur lumineux AUX IN

8. Indicateur lumineux OPTICAL

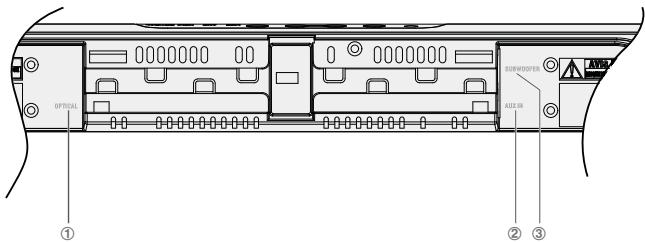

+ Branchement d'un dispositif digital

+ Branchement d’une TV ou d'un dispositif externe

1. Branchement haut-parleur

+_ Branchement du haut-parleur à l'unité principale

+ _ Branchement du haut-parleur à l'alimentation

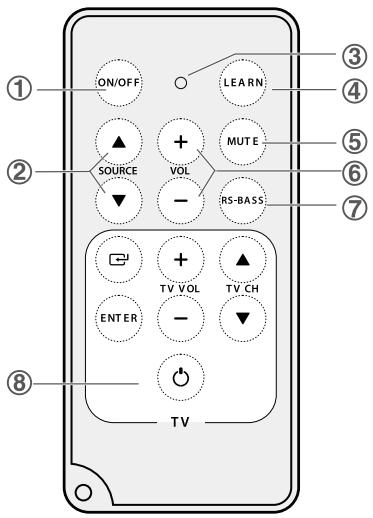

3) Description de la télécommande

Cor) mi cran) ON/OFF © ÿ Sourcea/v Indicateur lumineux LEARN o] + Programmation des commandes de la télévision sur cette télécommande afin de pouvoir contrôler les fonctions basiques de la TV

+ Coupure et remise du son

+ Réglage du volume 7 7

+ Réglage des basses N

+ Réglage de fonctions de la télévision sur la télécommande A +, one PHN= 866 6© +_ Insertion des piles dans la télécommande: o Appuyez sur le couvercle du compartiment puis faites glisser le couvercle vers l'extérieur. © Installez 1 pile CR2025 dans la télécommande tout en respectant les polarités (+ &-). o Replacez le couvercle à sa place, en appuyant sur le couvercle, puis en le faisant glisser vers l'intérieur. Le couvercle sera bien mis si vous entendez un «clic». Si la télécommande n'est pas utilisée pendant une longue période, la batterie perdra de sa puissance et ne fonctionnera plus ensuite. Dans ce cas là, remplacez la pile par une nouvelle. la pile n'est pas remplacée correctement. Remplacez-la seulement par ATTENTION ! I y a un danger d'explosion alent. Ne mélangez pas différents types de piles. le même type de pile ou par un type éq + _ Informations et mise en rebut des piles: o Ne rechargez jamais des piles non rechargeables, ne démontez pas les piles, ne les jetez pas dans un feu. © Ne les exposez pas à des températures élevées ou à la lumière directe du soleil. o Ne les incinérez pas. o Ne jetez pas les piles avec les ordures ménagères. Afin de préserver l'environnement, débarrassez-vous des piles conformément aux règlementations en vigueur. Déposez-les dans votre conteneur à piles le plus proche ou rapportezles dans votre magasin.

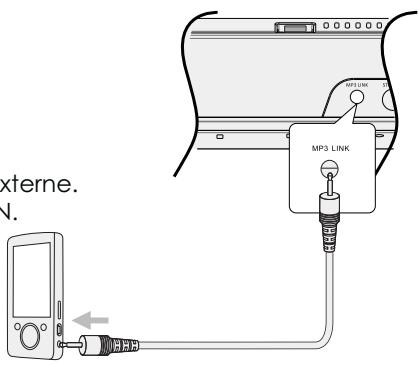

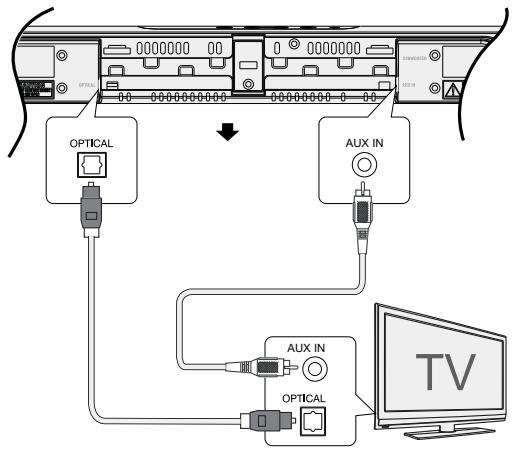

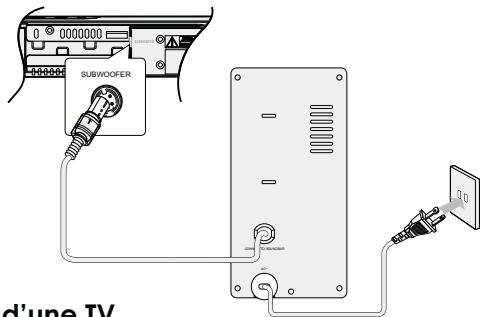

+ _ Branchement des haut-parleurs o Branchezle câble du haut-parleur à l'appareil. © Branchez le câble AC à l'alimentation. o Respectez la taille des câbles, ne tirez pas dessus. + _ Branchement d'un dispositif externe audio ou d'une TV o Branchement par l'entrée AUX IN: branchez le câble à l'entrée AUX IN de l' apparel puis à l'entrée AUX IN de la TV ou du dispositif externe. © Branchement par l'entrée OPTICAL : branchez le câble à l'entrée OPTICAL de l'appareil puis à l'entrée digitale de la TV où du dispositif externe. + _ Branchement d'un dispositif externe audio (MP3) o Branchez le câble à l'entrée MP3 LINK de l'appareil. o Branchez ensuite le câble à l'entre «écouteurs» du dispositif externe. © Appuyez sur le bouton LIN IN pour sélectionner la source LIN IN. © Appuyez sur le bouton ENTER pour démarrer la lecture.

Lors du branchement d'un dispositif l'appareil va s’allumer automatiquement. L'indicateur lumineux devient bleu. Lors de l'extinction ou le débranchement du dispositif, l'indicateur lumineux devient rouge.

• Volume Vous pouvez régler le volume sonore de l'appareil en utilisant la télécommande: pour augmenter et baisser le son, appuyez sur la touche «VOLUME +/-». Pour sélectionner l'effet sonore Bass, appuyez sur RS-BASS. Appuyez encore sur ce même bouton pour désactiver l'effet BASS. Vous pouvez utiliser la touche muet (MUTE) pour couper le son. Pour réactiver le son, re-appuyez sur cette touche ou utiliser la touche «VOL + » de la télécommande pour augmenter le son. + Fonctions Appuyez sur les touches A/Yde votre télécommande pour sélectionner la fonction, selon le dispositif branché: OPTICAL, MP3 LINK, AUX IN. + Réglage de la télécommande pour le contrôle de la TV Vous pouvez enregistrer au maximum 7 fonctions de votre télévision dans la télécommande de l'appareil. Grâce à cette opération, vous n'aurez qu'à utiliser une seule télécommande (celle de cet appareil) pour contrôler votre TV.

Votre station d'accueil est équipée d'une fonction de mise en veille automatique. Si, dans un délai de 15 minutes, au- cune musique n'est diffusée en mode MP3, AUX, OPTICAL, ou aucune action effectuée sur les périphériques connectés ou appairés, l'appareil se met automatiquement en veille,et affiche l'heure. Des codes sont déjà enregistrés sans la télécommande: ON/OFF: our allumer et éteindre la TV FUNCTION: Pour sélectionner une fonction ENTER: Pour confirmer un choix TVVOL+/VOL-: pour régler le volume TV CH+/CH: jour sélectionner une chaîne de TV. Placez la télécommande de l'appareil à une distance de 5mm-50mm de la télécommande de la TV. Appuyez sur le bouton LEARN pendant 2 secondes pour activer le mode «LEARN». Un indicateur rouge va s’allumer sur la télécommande de l'appareil. Appuyez sur l'un des boutons de la zone TV de la télécommande (numéro 8 sur le schéma de la télécommande). L'indicateur lumineux rouge va flasher. Appuyez sur le bouton de la télécommande de la TV qui doit être enregistré sur la télécommande de l'appareil. Si la télécommande de l'appareil reçoit bien le code, l'indicateur lumineux va flasher 3 fois et rester rouge ensuite. Si l'indicateur lumineux flash mais ne reste pas rouge, le code n'a pas été reçu. Pour programmer d'autres boutons, répétez les étapes 3 et 4. Appuyez sur LEARN pour enregistrer la programmation et sortir de ce mode.

DEPANNAGE Si vous rencontrez des problèmes, le tableau suivant peut vous aider à les résoudre. Si ces solutions ne répondent pas à votre problème, contactez votre centre de service. PROBLEMES CAUSES POSSIBLES SOLUTIONS L'appareil ne fonctionne pas Lapparel nest pas branché ou mal branché Branchez fermement l'appareil à une prise de courant L'apparell n'est pas allumé Allumez l'appareil en appuyant sur & Votre — installation problème électrique pose Faites appel à un technicien qualifié pour qu'il inspecte votre installation électrique La télécommande ne fonctionne pas Les piles posent problème “Vérifiez si les piles sont installées dans leur correcte polarité. = Vérifiez si le type de pile est compatible avec la télécommande = Les piles sont usées; remplacez-les par des neuves Problèmes avec le capteur = Rapprochez la télécommande de l'appareil et mettez-la bien en face du capteur = Vérifiez si le capteur ou la n'est pas endommagé. Dans ce cas la, contactez le service client La télécommande est endommagée Remplacez la télécommande par une nouvelle du même modèle. Les dispositifs fonctionnent pas externes ne Problème de compatibilité Vérifiez si voire disposiif externe ef les câbles sont compatibles avec l'appareil Mauvaise installation Vérifiez si les dispositifs sont bien installées sont les instructions de cette notice d'utilisation Les câbles sont abimés Nutlisez pas voire disposiif exieme et remplacez les câbles abîmés un professionnel adéquat

ENTRETIEN ET RANGEMENT

Afin de diminuer les risques d'accidents et d'éviter des réparations, veuillez entretenir votre appareil. Lors de l'entretien, n'utilisez pas de produits qui pourraient l'endommager (par exemple produits abrasifs, nettoyant vapeur, etc.). “ Conseils de nettoyage + L'appareil doit être éteint, débranché et refroidi avant l'entretien. + Pour nettoyer le corps extérieur de l'appareil, utilisez un chiffon sec et doux. S'il y a des taches tenaces, utilisez un peu et frottez avec une éponge délicatement afin de ne pas abîmer l'appareil. “ Rangement + Rangez l'appareil de préférence dans son emballage, puis mettez-le dans un endroit sec, à l'abri de l'humidité et hors de la portée des enfants.

Cet appareil comporte le symbole DEEE (Déchet d'Equipement Electrique et Electronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2002/96/CE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur. C'est pour cette raison que votre appareil, tel que le signale le symbole x apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur à le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d’autres applications conformément à la directive. CONDITION DE GARANTIE: Ce produit est garanti pour une période de 1 an à partir de la date d'achat”, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit. “sur présentation du ticket de caisse. Importé par: ELECTRO DEPOT 1 route de vendeville ; Æ ©) C € 59155 FACHES-THUMESNIL Fabriqué en RPC

La mise sur le marché de ce produit est opérée par ELECTRO DEPOT qui s'assure de la conformité du produit aux exigences applicables.
