AKL 887 IX - GUIDE D'INSTALLATION - Appareil de cuisine WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	WHIRLPOOL
Modèle	AKL 887 IX
Type de produit	Four encastrable (guide d'installation)
Alimentation électrique	Voir plaque signalétique (tension et puissance)
Branchement	Nécessite un dispositif à coupure omnipolaire avec distance de 3 mm entre les contacts
Câble d'alimentation (1N+ ~)	H05 RR-F 3 X 1,5 mm²
Câble d'alimentation (2+ ~)	H05 RR-F 3 X 1,5 mm² (uniquement pour la Suisse)
Mise à la terre	Obligatoire
Installation	Doit être réalisée par un technicien qualifié
Sécurité	Débrancher l'appareil avant toute intervention
Ventilation	Ne pas obstruer l'espace de ventilation arrière
Fixation	Utiliser les vis fournies et les entretoises en plastique (si livrées)
Dimensions du four	Reportez-vous aux figures 1-2-3 du guide
Poids	Non spécifié
Consommation énergétique	Non spécifiée
Classe énergétique	Non spécifiée
Capacité	Non spécifiée
Entretien	Débrancher avant nettoyage
Pièces détachées	Non mentionnées
Langues disponibles	Français (notice PDF)

FOIRE AUX QUESTIONS - AKL 887 IX - GUIDE D'INSTALLATION WHIRLPOOL

Comment débrancher le four avant l'installation ?

Avant toute intervention, il est impératif de débrancher l'appareil de la prise électrique.

Qui doit réaliser l'installation du four ?

L'installation doit être effectuée par un technicien qualifié, conformément aux instructions du fabricant et aux normes de sécurité locales.

Que faire si la porte ne ferme pas parfaitement après déballage ?

Vérifiez que l'appareil n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le service après-vente.

Comment préparer le meuble d'encastrement ?

Assurez-vous que le meuble est bien fixé. Éliminez les copeaux et sciure de bois. Les dimensions du four et du meuble sont indiquées dans les figures 1-2-3.

Quelles sont les dimensions exactes du four AKL 887 IX ?

Les dimensions sont illustrées dans les figures 1-2-3 de la notice d'installation. Veuillez vous y référer.

Comment assurer une ventilation correcte du four ?

Ne jamais obstruer l'espace de ventilation à l'arrière du four. Une fois installé, la partie arrière ne doit plus être accessible.

Comment brancher électriquement le four ?

Le branchement doit être réalisé par un technicien qualifié. Utilisez un dispositif à coupure omnipolaire avec distance de 3 mm entre les contacts. Raccordez le câble selon le tableau des câbles d'alimentation.

Quel type de câble d'alimentation utiliser ?

Pour le branchement 1N+~, utilisez un câble H05 RR-F 3 X 1,5 mm². Pour 2+~, le même câble est utilisé, mais uniquement pour la Suisse.

Comment fixer le four dans le meuble ?

Soulevez le four par les ouvertures latérales, installez-le sans coincer le cordon. Centrez-le, puis fixez-le définitivement avec les vis fournies après avoir vérifié les entretoises en plastique.

Où se trouve la plaque signalétique du four ?

La plaque signalétique se situe sur le rebord avant du four, visible lorsque la porte est ouverte. Elle indique la tension et autres informations.

MODE D'EMPLOI AKL 887 IX - GUIDE D'INSTALLATION WHIRLPOOL

Recommandations

ATTENTION : le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.
• Aprè installez-le sur la base en polystyrè
• lé de se munir de gants de protection.
• és, en prenant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacents ).
• Procé n d'éliminer tous les copeaux et la sciure de bois qui pourraient entraver le bon fonctionnement de l'appareil.

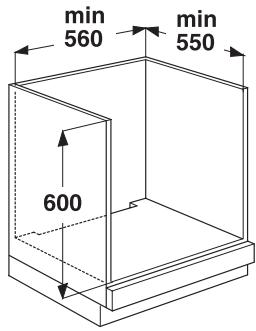

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.
• Pour assurer une ventilation correcte, veillez terminée, la partie arrière du four ne doit plus être accessible.
• Les fours non équ pas être installés dans une demi-colonne (fig. 2).

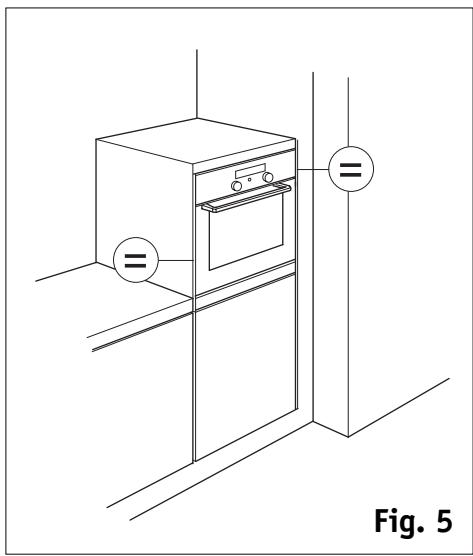

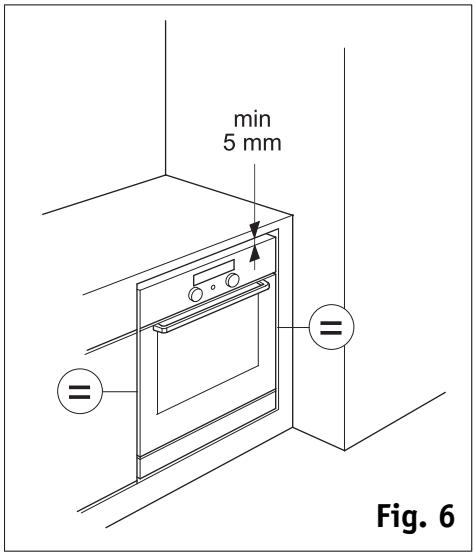

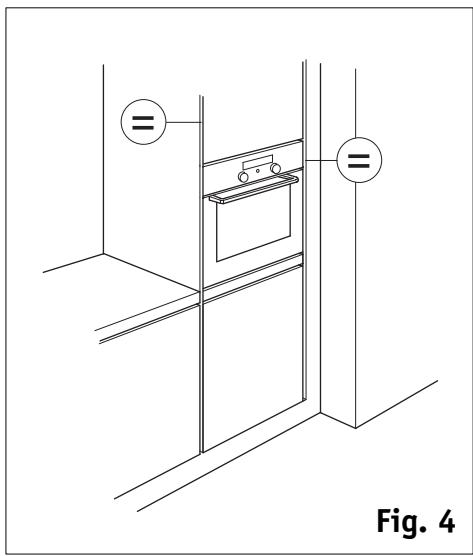

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).
• Pour les f lez à ne jamais obstruer cet espace pour ne pas nuire au bon fonctionnement de l'appareil.

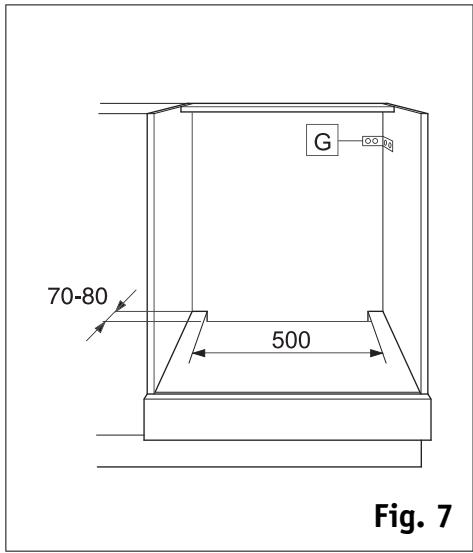

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement électrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.
• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en viqueur en matière de sécurité.
• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez en aucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procédez de la manière suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrière du four.
• Retirez le couvercle pour accéder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au câblier.
• Réinstallez le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixez-le à l'aide des deux vis.

Tableau des câbles d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unesquément pour la Suisse)

Comment fixer le four

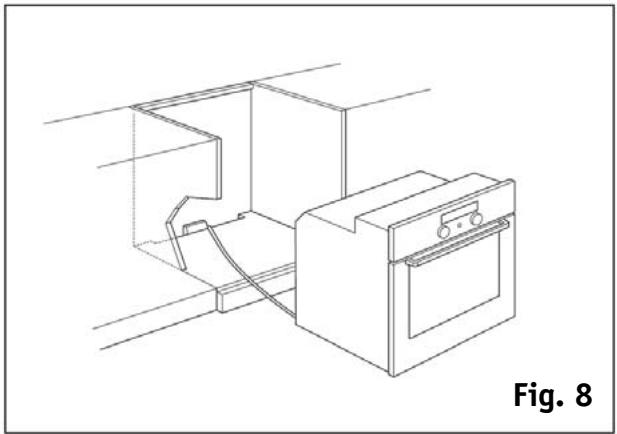

• Soulevez le four en le saisissant par les ouvertures latérales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entretoises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procédez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 1

Fig. 2

Fig. 3
