Type de produit	Four encastrable à colonne/demi-colonne
Marque	Whirlpool
Modèle	AKL 875 AV - Guide d'installation
Dimensions du four (approx.)	Hauteur : 590 mm, Largeur : 560 mm, Profondeur : 550 mm
Dimensions du meuble d'encastrement (approx.)	Hauteur : 590-595 mm, Largeur : 560-570 mm, Profondeur : min. 550 mm
Alimentation électrique	Monophasé 230 V ~ 50 Hz ou triphasé 400 V 2N~ selon modèle, câble H05 RR-F 3x1,5 mm²
Puissance maximale	Environ 3,5 kW (estimation basée sur câble 1,5 mm²)
Poids net (approx.)	30 kg
Classe énergétique	Non spécifié dans la notice
Type de porte	Porte à ouverture standard, poignée non utilisée pour le levage
Fonctions principales	Cuisson traditionnelle, chaleur tournante, grill (fonctions typiques, non détaillées dans ce guide)
Matériau de la cavité	Émail (typique)
Mise à la terre	Obligatoire selon la loi
Dispositif de coupure omnipolaire	Requis avec distance entre contacts d'au moins 3 mm
Température de résistance des meubles adjacents	Min. 80°C
Ventilation	Ouverture arrière requise, espace de 5 mm sous plan de travail si installé sous plan
Accessoires fournis	Vis de fixation, entretoises en plastique (selon modèle)
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent doux, ne pas utiliser de nettoyeurs vapeur
Sécurité	Débrancher avant intervention, installation par technicien qualifié, ne pas obstruer la ventilation
Pièces détachées et réparabilité	Contacter le service après-vente Whirlpool pour les pièces d'origine

FOIRE AUX QUESTIONS - AKL 875 AV - GUIDE D'INSTALLATION WHIRLPOOL

Quelles sont les dimensions d'encastrement nécessaires pour le four ?

Les dimensions d'encastrement sont indiquées dans les figures 1-2-3 de la notice. Généralement, la hauteur doit être d'environ 590-595 mm, la largeur 560-570 mm et la profondeur minimale de 550 mm. Consultez le schéma pour des mesures précises.

Puis-je installer ce four dans une demi-colonne ?

Oui, mais uniquement si le four est équipé d'un système de refroidissement. Les fours sans système de refroidissement ne peuvent pas être installés dans une demi-colonne (fig. 2).

Quel type de câble d'alimentation est requis ?

Pour une alimentation monophasée 1N~, utilisez un câble H05 RR-F 3x1,5 mm². Pour la Suisse, un câble H05 RR-F 3x1,5 mm² est également utilisé. Vérifiez la plaque signalétique pour confirmer la tension.

Comment fixer le four dans le meuble ?

Soulevez le four par les ouvertures latérales (ne pas utiliser la poignée). Installez-le dans l'encastrement en veillant à ne pas coincer le câble. Centrez-le, puis fixez-le avec les vis fournies après avoir installé les entretoises en plastique si présentes.

Est-il obligatoire d'avoir une mise à la terre ?

Oui, la mise à la terre est obligatoire aux termes de la loi. Le branchement doit être effectué par un technicien qualifié.

Quelle distance doit-il y avoir entre le four et le plan de travail ?

Un espace d'au moins 5 mm est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Ne jamais obstruer cet espace.

Comment accéder à la plaque signalétique ?

La plaque signalétique se trouve sur le rebord avant du four, visible lorsque la porte est ouverte.

Puis-je utiliser une rallonge ou une prise multiple ?

Non, n'utilisez en aucun cas de prises multiples ou de rallonges. L'appareil doit être branché directement sur une prise secteur avec un dispositif de coupure omnipolaire.

Que faire si le four n'est pas livré avec un cordon d'alimentation ?

Desserrez les deux vis du couvercle du serre-fils à l'arrière, retirez le couvercle, introduisez le câble approprié, raccordez les conducteurs en serrant les vis, puis remettez le couvercle.

Quels sont les risques si la ventilation est obstruée ?

Une ventilation obstruée peut entraîner une surchauffe et un mauvais fonctionnement de l'appareil. Assurez-vous de respecter les dimensions d'ouverture indiquées dans la notice.

MODE D'EMPLOI AKL 875 AV - GUIDE D'INSTALLATION WHIRLPOOL

INSTALLATION DU FOUR À COLONNE/ DEMI-COLONNE

Recommendations

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.

• Àprous avoir déballé le four, installez-le sur la base en polystyrene de façon à prévenir tout endommagement de l'appareil.

• Pour installer l'appareil, il est conseilé de se munir de gants de protection.

• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtes, en prénant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80^ ).

• Procedez au découpage du meuble avant d'y installer l'appareil. Prenez soit d'éliminer tous les copeaux et la scirure de bois qui pourrait entraver le bon fonctionnement de l'appareil.

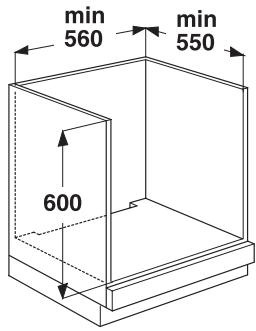

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.

• Pour assurer une ventilation correcte, voirlez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrêté du four ne doit plus être accessible.

• Les jours non équipés d'un système de refroidissement ne peuvent etre installés dans une demi-colonne (fig 2)

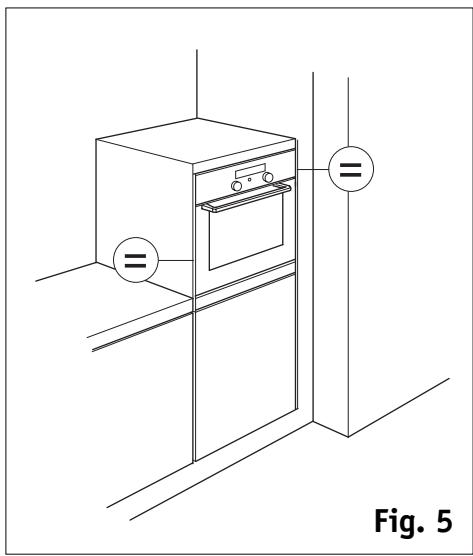

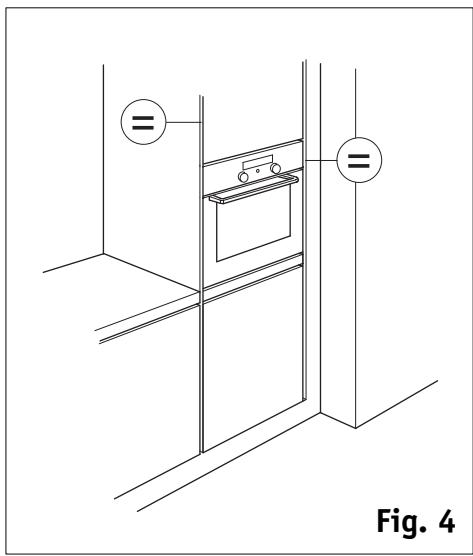

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).

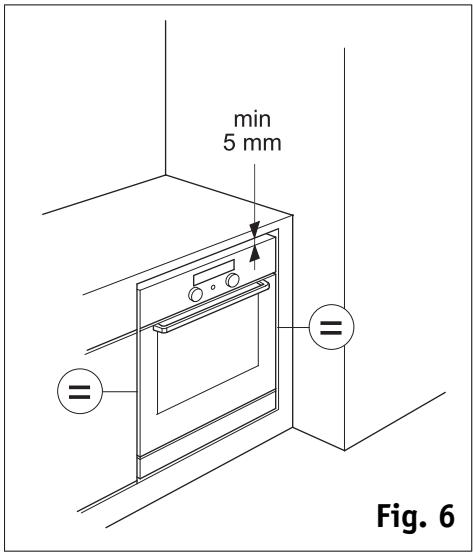

• Pour les jours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veiliez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.

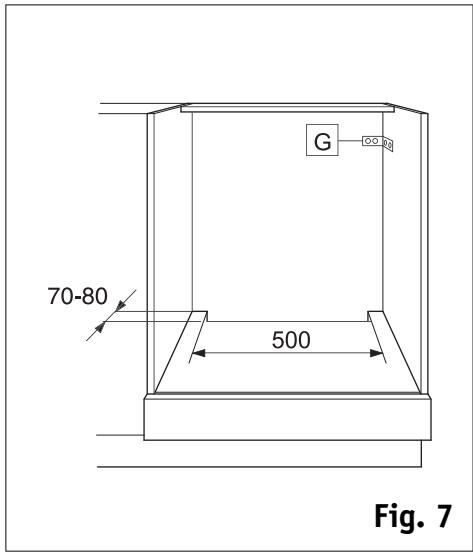

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement electrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en viqueur en matière de sécurité.

• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
• Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
• N'utilisez enaucun cas de prises multiples ou de rallonges.
• Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Verifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procedede la maniere suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
• Retirez le couvercle pour acceder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au cablier.
• Réinstallé le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixeze à l'aide des deux vis.

Tableau des cables d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unicouement pour la Suisse)

Comment fixer le four

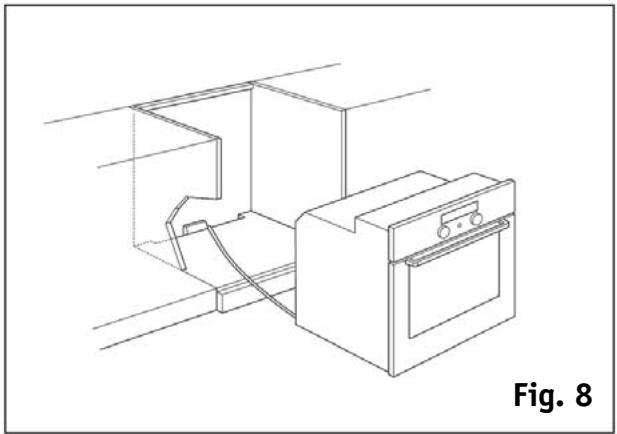

• Soulevez le four en le saississant par les ouvertures laterales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entreprises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procedez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

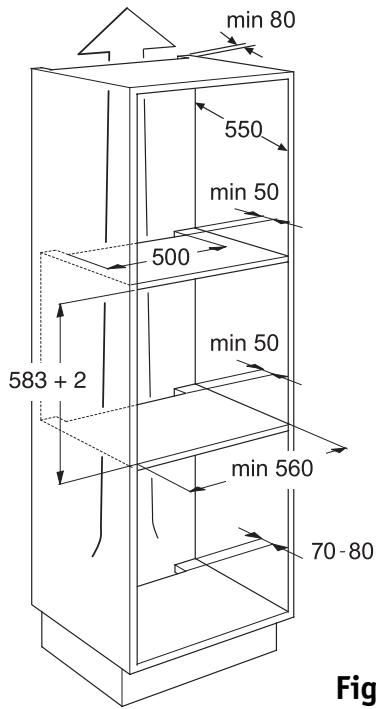

Fig. 1

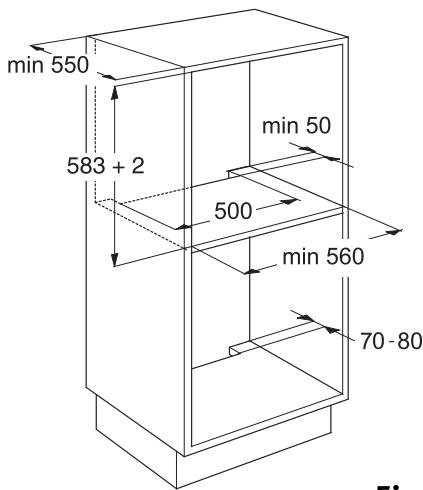

Fig. 2

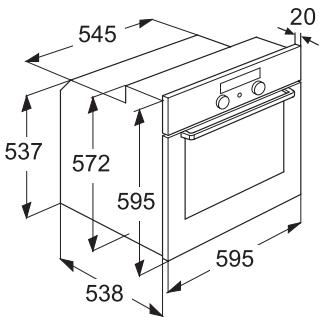

Fig. 3
