Intitulé	Description
Type de produit	Four encastrable
Caractéristiques techniques principales	Four à convection, capacité de 73 litres, classe énergétique A+
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Largeur : 59.5 cm, Hauteur : 59.5 cm, Profondeur : 56.4 cm
Poids	35 kg
Compatibilités	Compatible avec les meubles de cuisine standard pour fours encastrables
Type de batterie	Non applicable
Tension	220-240 V
Puissance	2800 W
Fonctions principales	Cuisson traditionnelle, cuisson par convection, grill, fonction de nettoyage par pyrolyse
Entretien et nettoyage	Nettoyage par pyrolyse, nettoyage de la vitre avec un chiffon humide
Pièces détachées et réparabilité	Disponibilité des pièces détachées auprès du service après-vente Whirlpool
Sécurité	Verrouillage de sécurité, porte froide, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - AKL 874 GR - GUIDE D'INSTALLATION WHIRLPOOL

Comment installer le Whirlpool AKL 874 GR correctement ?

Assurez-vous de lire attentivement le guide d'installation. Commencez par vérifier que toutes les pièces sont présentes. Placez l'appareil sur une surface plane et stable, puis suivez les instructions pour le branchement électrique et l'arrivée d'eau.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une clé à molette, et éventuellement d'un niveau pour vous assurer que l'appareil est bien droit.

Y a-t-il des exigences particulières pour l'emplacement ?

Oui, l'appareil doit être placé dans un endroit bien ventilé, loin de sources de chaleur et à une distance de sécurité des murs pour permettre une bonne circulation de l'air.

Comment brancher l'appareil à l'électricité ?

Branchez l'appareil à une prise électrique conforme aux normes de sécurité en vigueur. Assurez-vous que la prise est facilement accessible après l'installation.

Que faire si l'appareil ne s'allume pas après l'installation ?

Vérifiez si l'appareil est bien branché à la prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, contactez le service après-vente.

Comment régler la température de l'appareil ?

Utilisez le panneau de contrôle pour ajuster la température souhaitée. Référez-vous au guide d'utilisation pour des instructions détaillées sur les réglages.

Est-il nécessaire de faire un essai avant une utilisation régulière ?

Oui, il est recommandé de faire un essai pour s'assurer que l'appareil fonctionne correctement avant de l'utiliser pour la première fois.

Comment nettoyer l'appareil après l'installation ?

Utilisez un chiffon doux et un nettoyant non abrasif pour nettoyer les surfaces extérieures. Assurez-vous que l'appareil est débranché avant de le nettoyer.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange peuvent être commandées auprès du service client de Whirlpool ou chez des revendeurs agréés.

Que faire si j'ai besoin d'aide supplémentaire ?

Si vous avez besoin d'aide supplémentaire, n'hésitez pas à contacter le service client de Whirlpool ou à consulter le site web pour des ressources additionnelles.

MODE D'EMPLOI AKL 874 GR - GUIDE D'INSTALLATION WHIRLPOOL

INSTALLATION DU FOUR À COLONNE/ DEMI-COLONNE

Recommendations

ATTENTION: le four doit impérativement être débranché avant d'effectuer toute intervention d'installation ou d'entretien sur l'appareil.

• L'installation doit être réalisée par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

• Àprous avoir déballé le four, contrôle que l'appareil n'a pas été endommagé pendant le transport et que la porte ferme parfaitement. En cas de problème, contactez votre revendeur ou le Service Àprous-vente le plus proche.

• Àprous avoir déballé le four, installez-le sur la base en polystyrene de façon à prévenir tout endommagement de l'appareil.

• Pour installer l'appareil, il est conseilé de se munir de gants de protection.

• Ne soulevez jamais le four en agrippant la poignée de la porte. Saisissez-le par les côtes, en prénant prise dans les ouvertures prévues à cet effet.

Préparation du meuble d'encastrement

• Les meubles de cuisine adjacent au four doivent résister à la chaleur (min. 80^ ).

• Procedez au découpage du meuble avant d'y installer l'appareil. Prenez soit d'éliminer tous les copeaux et la scirure de bois qui pourrait entraver le bon fonctionnement de l'appareil.

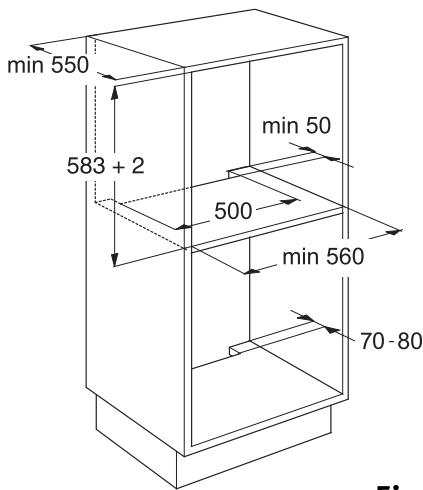

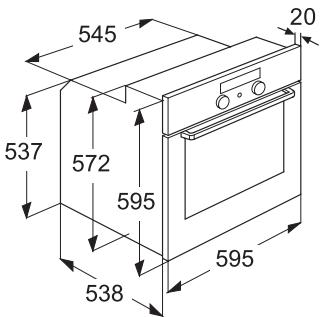

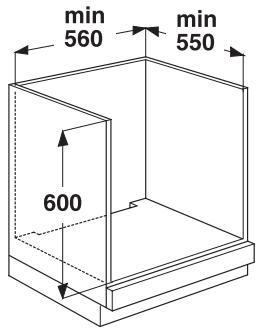

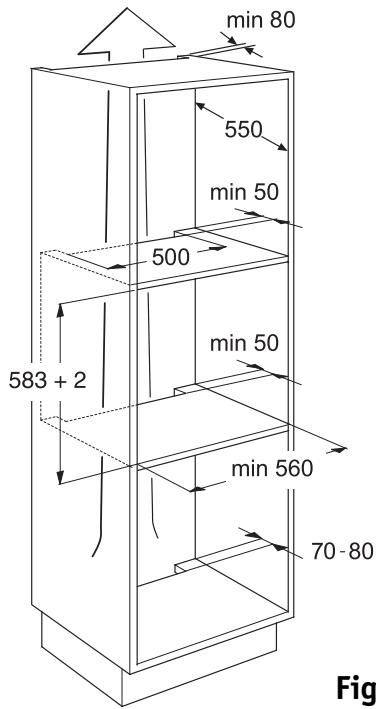

• Les dimensions du four et du meuble sont illustrées dans les figures 1-2-3.

• Pour assurer une ventilation correcte, voirlez à laisser une ouverture à l'arrière de l'appareil, en respectant les dimensions indiquées sur le schéma. Une fois l'installation, terminée, la partie arrêté du four ne doit plus être accessible.

• Les jours non équipés d'un système de refroidissement ne peuvent etre installés dans une demi-colonne (fig 2)

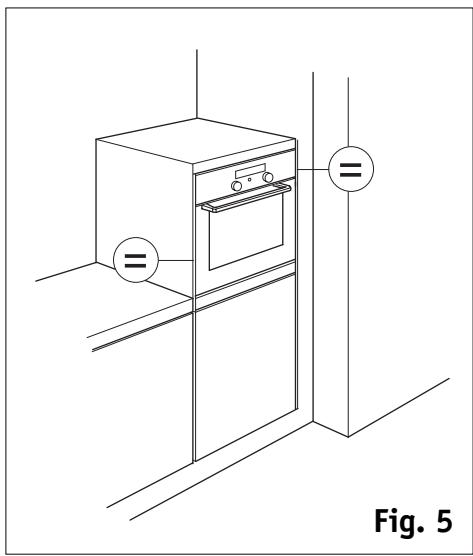

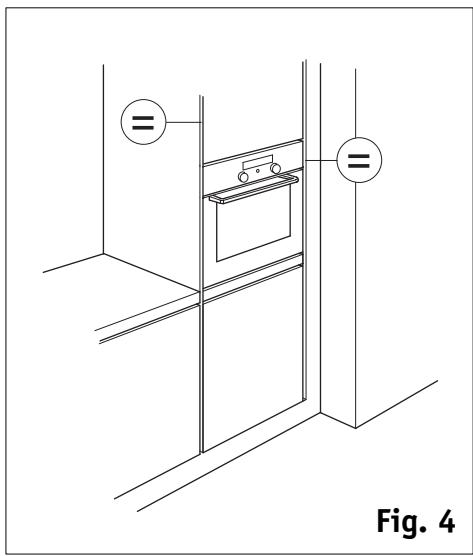

• Installez le four en veillant à ce que les parois du four n'entrent pas directement en contact avec les meubles adjacents (fig. 4-5).

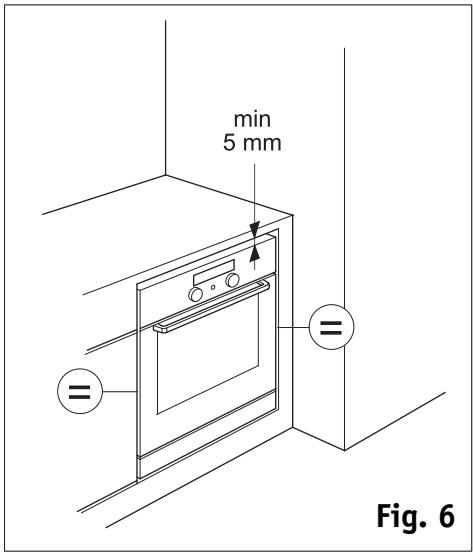

• Pour les jours installés sous un plan de travail, un espace de 5 mm au moins est requis entre le bord supérieur du four et le bord inférieur du plan de travail (fig. 6). Veiliez à ne jamais obstruer cet espace pour ne pas nuir au bon fonctionnement de l'appareil.

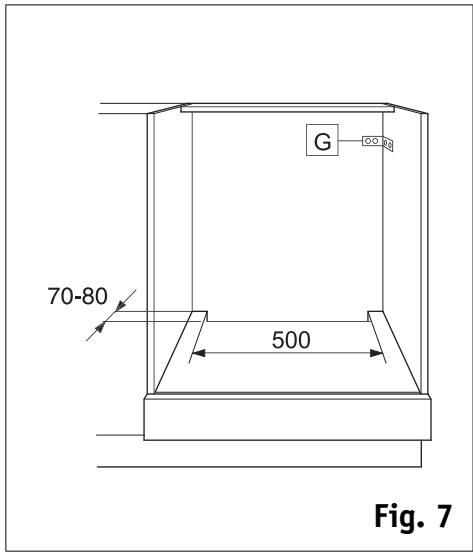

• Si le meuble n'est pas solidement fixé au mur, renforcez le dispositif de fixation à l'aide d'étriers disponibles dans le commerce (G) (fig. 7).

Branchement electrique

La mise à la terre de l'appareil est obligatoire aux termes de la loi.

• Le branchement électrique de l'appareil doit être effectué par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des normes locales en vigueur en matière de sécurité.

L'installateur est responsable du branchement électrique correct de l'appareil et du respect des réglementations locales en vigueur en matière de sécurité.
- Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil encastré à la prise du secteur.
- Dans le respect des réglementations en vigueur en matière de sécurité, il est nécessaire d'utiliser, au moment de l'installation, un dispositif à coupure omnipolaire ayant une distance minimum de 3 mm entre les contacts.
- N'utilisez enaucun cas de prises multiples ou de rallonges.
- Une fois l'installation terminée, les composants électriques doivent être inaccessibles.

Branchement du four

• Verifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).
• Si le four n'est pas pourvu d'un cordon d'alimentation, procedede la maniere suivante :
• Desserrez les deux vis de fixation du couvercle du serre-fils situé sur la partie inférieure de la couverture arrêté du four.
• Retirez le couvercle pour acceder au serre-fils et introduisez le cordon d'alimentation (voir tableau) à travers l'ouverture située sur le fond du four.
• Raccordez le cordon au serre-fils en serrant les vis à fond et accrochez-le au cablier.
• Réinstallé le couvercle en introduisant les deux ailettes dans leurs logements respectifs et fixeze à l'aide des deux vis.

Tableau des cables d'alimentation

N° des conducteurs	Type de cable
1N+ ➀ ~	H05 RR-F 3 X 1,5 mm2
2+ ➁ ~	H05 RR-F 3 X 1,5 mm2(unicouement pour la Suisse)

Comment fixer le four

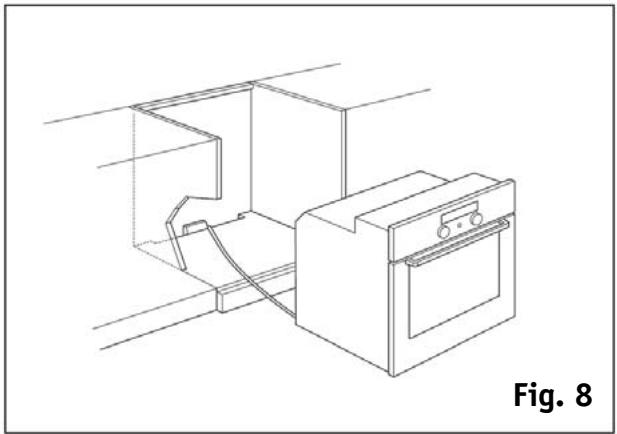

• Soulevez le four en le saississant par les ouvertures laterales et installez-le dans l'encastrement du meuble en veillant à ne pas coincer le cordon d'alimentation (fig. 8).
• Centrez le four à l'intérieur du meuble avant de le fixer définitivement.
• Vérifiez que les entreprises en plastique - si livrées avec l'appareil - sont installées correctement dans les orifices de fixation prévus à cet effet. Procedez ensuite à la fixation définitive du four au meuble à l'aide des vis fournies.

Fig. 1

Fig. 2

Fig. 3
