Type de produit	Four encastrable multifonction
Marque	Whirlpool
Modèle	AKL 822 WH
Alimentation électrique	230 V, 50/60 Hz, monophasé
Puissance totale	2.8 kW (estimation)
Dimensions (H x L x P)	595 x 595 x 545 mm (estimation standard)
Poids net	32 kg (estimation)
Capacité du four	Environ 60 litres (estimation)
Nombre de fonctions	3 : statique, chaleur pulsée, gril (selon modèle)
Fonction chaleur tournante	Oui, avec ou sans gril
Éclairage intérieur	Ampoule 25 W, 230 V, E-14, T300°C
Accessoires fournis	Grille, lèchefrite, plaque à pâtisserie, panneaux catalytiques (selon modèle)
Matériau de la cavité	Émail catalytique (pour les panneaux)
Nettoyage	Nettoyage manuel ; cycle de nettoyage catalytique à 250°C pendant 1 heure
Système de refroidissement	Ventilateur de refroidissement pour la carrosserie
Sécurité enfants	Non spécifié dans la notice
Arrêt automatique	Non spécifié (programmateur possible)
Porte amovible	Oui, pour nettoyage
Résistance du gril abaissable	Oui, pour nettoyage de la voûte
Service après-vente	Contacter un centre agréé ; coder Service sur la plaque signalétique

FOIRE AUX QUESTIONS - AKL 822 WH WHIRLPOOL

Comment installer le four AKL 822 WH ?

Retirez le four de son emballage, ne le soulevez pas par la poignée. Placez-le dans un logement respectant les ouvertures de ventilation (min. 500x80 mm). Fixez-le avec les vis fournies. Le branchement électrique doit être effectué par un professionnel.

Que faire avant la première utilisation ?

Retirez les protections en carton et film plastique. Faites chauffer le four à vide à 250°C pendant environ une heure avec la fenêtre ouverte pour éliminer les odeurs de neuf.

Comment nettoyer le four facilement ?

Laissez refroidir, puis nettoyez l'intérieur avec une éponge humide. Pour les résidus carbonisés, utilisez un produit spécial four. Les panneaux catalytiques se nettoient par un cycle à 250°C à vide.

Puis-je retirer la porte du four pour la nettoyer ?

Oui. Ouvrez la porte, poussez les cliquets des charnières vers l'avant, soulevez-les et retirez la porte. Attention à ne pas dégager les cliquets pendant le nettoyage. Remontez en sens inverse.

Comment remplacer l'ampoule du four ?

Débranchez le four, dévissez le couvercle de la lampe, remplacez l'ampoule par une de 25 W, 230 V, type E-14, T300°C. Remontez le couvercle et rebranchez.

Pourquoi y a-t-il de la condensation sur la porte ?

C'est normal après une cuisson d'aliments à haute teneur en eau. Attendez que le four refroidisse et essuyez la condensation avec un chiffon sec.

Que faire si le four ne chauffe pas ?

Vérifiez l'alimentation électrique, que la température et la fonction sont sélectionnées, et que le programmateur (si présent) n'est pas sur Arrêt. Si le problème persiste, contactez le service après-vente.

Quels accessoires sont fournis avec l'AKL 822 WH ?

Le four est livré avec une grille, une lèchefrite, une plaque à pâtisserie, et éventuellement des panneaux catalytiques et un kit tournebroche selon le modèle.

Comment utiliser la fonction gril ?

Placez les aliments sur la grille, utilisez le gradin supérieur. Pour éviter les projections, placez la lèchefrite en dessous avec un peu d'eau. Référez-vous au tableau de cuisson pour les durées.

Comment contacter le service après-vente ?

Avant d'appeler, vérifiez les points de diagnostic rapide. Notez le code Service (numéro après 'Service' sur la plaque signalétique, visible porte ouverte) et le modèle exact. Appelez un centre agréé Whirlpool.

MODE D'EMPLOI AKL 822 WH WHIRLPOOL

Informations techniques destinées à l'installateur

• Retirez le four de son emballage. Avant de procéder aux branchements, posez le four sur son socle de polystyrène afin d'éviter d'endommager sa partie inférieure.
• Ne soulevez pas le four par la poignée. Soulevez-le par les côtés, comme indiqué (voir la flèche).
• Vérifiez que l'appareil n'a subi aucun dommage pendant le transport.

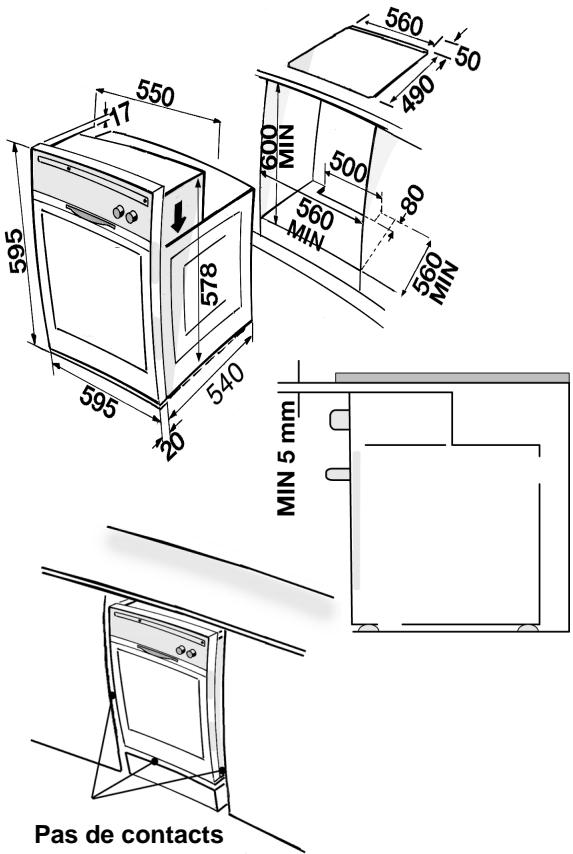

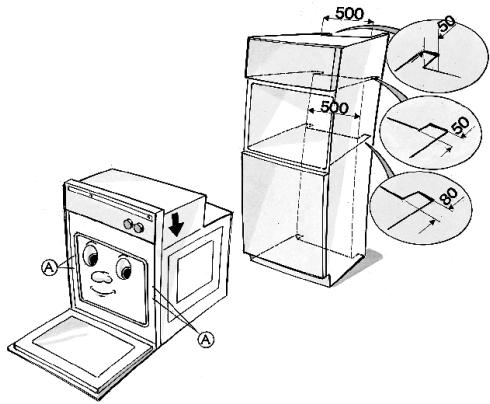

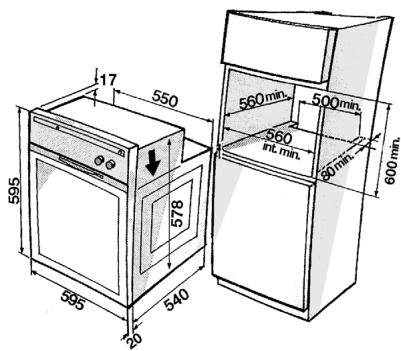

• Les dimensions du four et de l'encastrement sont indiquées ci-contre.
• Les meubles en contact avec le four doivent pouvoir résister à une température élevée (80° C minimum).
• Installez le four dans le logement, en le soulevant par les côtés et en prenant soin de ne pas coincer les fils du câble d'alimentation électrique.

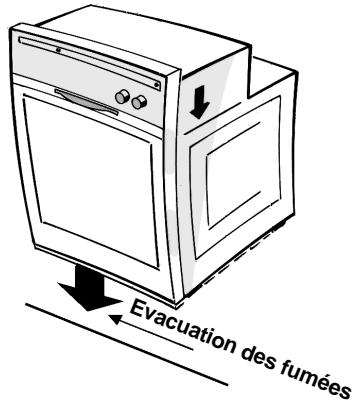

• Pour assurer une ventilation correcte, respectez les ouvertures de ventilation indiquées (minimum 500 × 80 mm et minimum 500 × 50 mm à l'intérieur du meuble). Fixez le four au meuble au moyen des vis (A), comme indiqué. Le four est également conçu pour être encastré en dessous d'une table de cuisson.

REMARQUE : Pour assurer une ventilation correcte, nous vous recommandons de laisser un espacement d'au moins 500 × 80 ~mm ou un espace équivalent dans la section inférieure du logement.

Prévoyez un espacement supplémentaire de 5 mm entre le rebord supérieur du four et le rebord inférieur de la table de cuisson : cette ouverture ne peut en aucun cas être obstruée par des bandes de papier adhésif ou les traverses du meuble.

Pendant l'installation du four, vérifie que les côtés ne touchent ni les bords avant des meubles ni les tiroirs et portes adjacentes (voir la figure).

Branchement électrique

• Avertissement: Ne branchez en aucun cas l'appareil avant d'avoir achevé les raccordements du four. Assurez-vous que le four a été installé et raccordé par un technicien qualifié, conformément aux instructions du fabricant et dans le respect des réglementations locales en vigueur.
• L'installateur est responsable du branchement électrique correct du four et du respect des réglementations locales en vigueur. Le four doit être branché au moyen d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• La mise à la terre du four est obligatoire aux termes de la loi.
• N'utilisez ni adaptateur, ni prise multiple, ni rallonge.
• Lorsque le four est installé, les composants électriques doivent être inaccessibles.

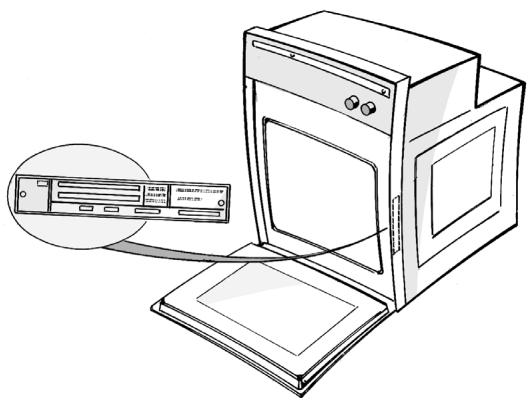

• Vérifiez que la tension indiquée sur la plaque signalétique correspond bien à celle de votre habitation. La plaque signalétique se trouve sur le rebord avant du four (visible lorsque la porte est ouverte).

Avant d'utiliser le FOUR pour la première fois

• Pour tirer le meilleur parti de votre nouveau four, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.
• Retirez les protections en carton et le film plastique protecteur.
• Retirez tous les accessoires du four et faites-le chauffer à C pendant environ une heure aux d'isolement. Laissez la fenêtre ouverte pendant toute cette opération.

1. Emballage

L'emballage se compose de matériaux entièrement recyclables et porte le symbole de recyclage (△).

• L'appareil est fabriqué à partir de matériaux recyclables. Lors de la mise au rebut, veuillez agir de manière responsable et respecter les normes en vigueur en matière d'élimination des déchets. Rendez l'appareil inutilisable en coupant le câble d'alimentation.

Mesures de precaution et conseils d'ordre genéral

• Avant de procéder à l'entretien, veillez à débrancher le four.
• Maintenez les enfants à distance du four lorsqu'elles-ci est en service, ou immédiatement après l'avoir mis hors service. La réparation et le réglage du four sont exclusivement réservés à un technicien qualifié. Veillez à ce que le cable électrique d'autres appareils électroménagers se trouvant à proximité immédiate ne puisse ni entrer en contact avec les parties chaudes, ni se coincer dans la porte du four. Utilisez des maniques pour retirer les plaques à pâtisserie et les accessoires du four chaud.
• Évitez de couvrir le fond du four avec des feuilles d'aluminium.
• Ne stockez pas des produits inflammables dans le four. Ces produits risqueraient en effet de s'enflammer si le four était mis en service par inadvertance. Le four est équipé d'un système de refroidissement par air afin d'éviter que l'avant du four et la carrosserie ne chauffent trop. Lorsque vous avez cuit à des températures de 200°C ou plus pendant plus d'une heure, il est recommandé de respecter une période de refroidissement pour éliminer la chaleur résiduelle du four et de la carrosserie. À la fin de la cuisson, laissez le four en marche pendant environ 15 minutes, sur n'importe quelle fonction sauf Gril, avec le bouton du thermostat sur "0". La porte du four doit rester fermée pendant la période de refroidissement.
• Pendant le processus de cuisson, de l'eau

s'évapore des aliments. Quel que soit le type du four, cette vapeur doit obligatoirement être évacuée de la cavité du four. Pour des raisons de sécurité et d'esthétique, nous avons déterminé qu'une ouverture dans la partie inférieure de la porte était la solution optimale. Il se peut par conséquent que de la vapeur sorte de temps en temps de cette zone (voir la figure). C'est un phénomène normal. La partie inférieure peut être nettoyée après avoir démonté la porte, comme décrit dans le chapitre "Nettoyage du four et de ses accessoires". Il se peut que de la vapeur soit encore présente à l'intérieur de la cavité. Par conséquent, il convient d'ouvrir la porte du four avec la plus grande prudence.

• Ne placez en aucun cas des objets lourds sur la porte ouverte, car vous risqueriez d'endommager la cavité et les charnières. Poids maximum : 7 kg.

Accessions du FOUR

• Les accessoires fournis dépendent du modèle (voir la fiche produit séparée).

Lèchefrite ①

Lorsqu'elle est placée sous la grille, la lèchefrite sert à récolter les sucs et les particules d'aliments. Elle peut également être utilisée comme plaque pour faire cuire de la viande, du poulet et du poisson, avec ou sans légumes. Si vous placez la lèchefrite en dessous de la grille, versez un peu d'eau afin de réduire les éclaboussures de graisses et les fumées.

Plaque à pâtisserie ②

A utiliser pour cuire des biscuits, des meringues et des pizzas.

Grille ③

La grille peut être utilisée pour faire griller des aliments ou comme support pour les plaques à pâtisserie, les moules à gâteaux ou tout autre ustensile de cuisson. Elle peut se placer sur n'importe quel gradin du four.

Panneaux catalytiques (selon le modèle) 4

Les panneaux catalytiques possèdent un revêtement microporeux qui absorbe les éclaboussures de graisses. Nous vous recommendons d'effectuer un cycle de nettoyage automatique après avoir cuit des aliments particulièrement gras.

1. Pour nettoyer le four, faites-le chauffer à vide à C pendant environ une heure.
2. À la fin du cycle, attendez que le four soit refroidi et utilisez au besoin une éponge humide pour éliminer tous les résidus d'aliments.

N'utilisez pas de détergents ou de produits d'entretien - vous risqueriez en effet d'endommager le revêtement en émail catalytique.

Tournebroche (selon le modèle) 5

Utilisez le tournebroche suivant les instructions fournies dans le chapitre correspondant de la fiche produit séparée.

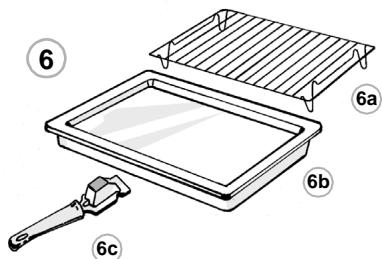

Kit d'ustensiles de cuisson 6

Le kit se compose d'une grille 6a, d'une léchefrite 6b et de une ou deux pinces 6c.

Cet accessoire doit être placé sur la grille 3 et utilisé avec la fonction Gril.

(2)

(3)

Tableeaudecuisson

N. B.: Les fonctions du four dépendent du module : voir la fiche produit séparée.

Aliments	Fonction statique			Fonction Chaleurur pulsée			Fonction statique + Chaleurur pulsée
	Temp. °C	Gradin à partir du bas	Durée de cuisson (en min.)	Temp. °C	Gradin à partir du bas	Durée de cuisson (en min.)	Temp. °C	Gradin à partir du bas	Durée de cuisson (en min.)
Vande
Agneau (1,5 kg)	200	2	90-120	200	2	75-85	180	2	80-110
Chevreau (1,5 kg)	200	2	90-120	200	2	75-85	180	2	80-110
Mouton (1,5 kg)	200	2	90-120	200	2	75-85	180	2	80-110
Veau (1,5 kg)	180	2	90-120	200	2	75-85	170	2	80-110
Bœuf (1 kg)	180	2	90-120	200	2	65-75	170	2	80-110
Porc (1 kg)	180	2	100-130	200	2	65-75	170	2	90-120
Lapin (1,5 kg)	180	2	100-110	200	3	75-85	170	2	90-120
Poulet (1 kg)	200	2	65-75	200	2	60-70	200	2	65-75
Dinde (3 kg)	180	2	180-200	200	2	130-150	180	2	180-200
Oie (2 kg)	180	2	140-160	200	2	90-100	180	2	140-160
Canard (1,5 kg)	180	2	90-120	200	2	75-85	180	2	90-110
Poisson (~ 1 kg)
Daurade	180	2	45-55	180	2	40-50	170	2	45-55
Loup de mer	180	2	60-80	180	2	40-50	170	2	60-80
Saumon	180	2	60-80	180	2	40-50	170	2	60-80
Thon	180	2	60-80	180	2	40-50	170	2	60-80
Truite	180	2	45-55	180	3	40-50	170	2	45-55
Steaks de poisson (1 kg)
Espadon	170	2	35-45	180	3	35-45	170	2	35-45
Thon	170	2	35-45	180	3	35-45	170	2	35-45
Saumon	170	2	35-45	180	3	35-45	170	2	35-45
Morue	170	2	35-45	180	3	35-45	170	2	35-45
Légumes
Poivrons farcis	180	2	50-70	180	2	40-50	170	2	50-70
Tomates farcies	180	2	50-70	180	3	55-65	170	2	50-70
Pommes de terre au four	180	2	40-50	200	3	55-65	180	2	40-50
Gratin	180	2	40-50	200	3	65-75	180	2	40-50
Desserts etc.
Gâteaux	150	2	35-45	150	3	30-40	150	2	35-45
Gâteaux fourrés (fruits - fromage blanc)	160	2	60-80	160	3	45-55	160	2	60-80
Tartes	170	2	30-40	160	3	45-55	170	2	30-40
Strudel aux pommes	180	2	40-50	190	3	45-50	180	2	40-50
Biscuits	140	2	20-35	150	1-3	25-35	140	2-4	20-35
Petits choux	150	2	30-40	170	2-3	30-40	150	2-4	30-40
Tourtes	160	2	50-60	160	3	45-55	160	2	50-60
Pain	180	2	30-40	220	2	50-60	180	2	30-40
Pizza	225	2	10-15	250	1-3	30-40	225	2	10-15
Lasagne	180	2	35-45	200	3	35-45	180	2	35-45
Vol-au-vent	180	2	15-25	200	1-3	15-20	180	2-4	15-25
Soufflés	160	2	40-50	180	2	45-55	160	2	40-50

N. B.: Les durées de cuisson et les températures sont fournies à titre purement indicatif. Les fonctions du four dépendent du modulo. Voir la fiche produit séparée.

TABLEAU DE CUISSON

Aliments	Gril			Gril - Chaleurur pulsée
	Temp. °C	Gradin à partir du bas	Durée de cuisson (en min.)	Temp. °C	Gradin à partir du bas	Durée de cuisson (en min.)
Biftecks d'aloyau	200	4	25-35	225	3	20-30
Côtelettes	200	4	20-30	225	3	15-25
Saucisses	200	4	25-35	225	3	20-30
Côtes de porc	200	4	20-30	225	3	15-25
Poisson	200	4	20-30	220	3	15-25
Pilons de poulet	200	4	30-40	200	3	30-40
Kebabs	200	4	25-35	200	3	25-35
Echine de porc	200	4	35-45	200	3	35-45
Demi-poulets	200	3	45-55	200	3	45-55
Poulets entiers	-	-	-	200	3	60-70
Rôti (porc, bœuf, veau) (~ 1 kg)	-	-	-	175	2	90-100
Canard	-	-	-	180	2	90-120
Gigot d'agneau	-	-	-	200	2	80-100
Rosbif	-	-	-	200	2	40-60

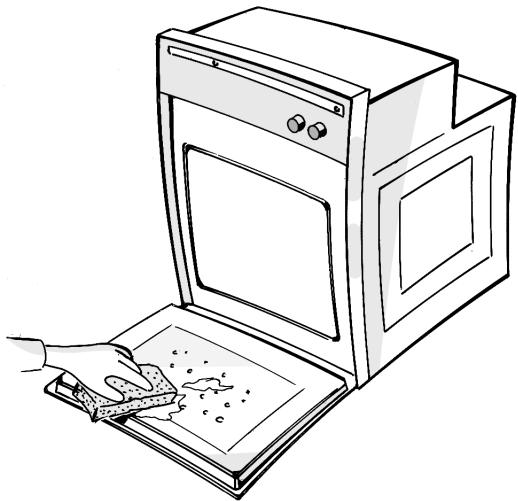

Nettoyage du FOUR et de ses accessoires

• À chaque utilisation, attendez que le four soit refroidi et nettoyez-le afin d'éviter que les résidus ne carbonisent.
• En cas de formation de résidus carbonisés, utilisez un produit spécial pour le nettoyage des fours et respectez les instructions du fabricant figurant sur l'emballage. Nettoyez l'extérieur du four avec une éponge imbibée d'eau tiède.
• N'utilisez en aucun cas des produits abrasifs ou des tampons à récurer. Utilisez un détergent liquide pour nettoyer la vitre de la porte du four.
• Lavez les accessoires en lave-vaiselle ou à la main, avec un produit spécial pour le nettoyage des joints.
• Après une utilisation prolongée du four ou lorsqu'il est utilisé pour cuire des aliments à des niveaux différents (en particulier les aliments à haute teneur en eau comme les pizzas, les légumes farcis, etc.), il est possible que de la condensation se forme à l'intérieur du joint de porte. Attendez que le four soit froid et essuyez la condensation avec un chiffon ou une éponge.

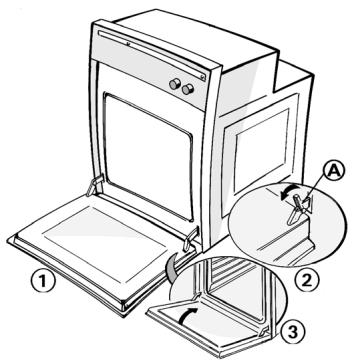

Démontage de la porte du four (pour le nettoyage)

1. Ouvrez la porte du four.
2. Poussez les cliquets des charnières (A) vers l'avant.
3. Soulevez les cliquets jusqu'à ce qu'ils s'engagent et retirez la porte du four.
4. Avertissement : Lorsque vous nettoyez le four, veillez à ne pas dégager les cliquets de retenue des charnières.
5. Remontez la porte du four en suivant les instructions en sens inverse.

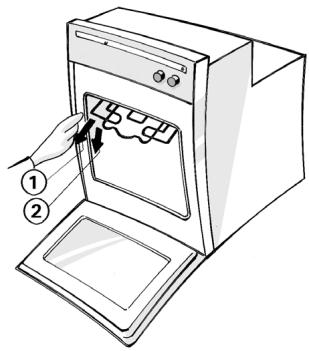

Abaissement de la résistance du grill pour nettoyer la voûte du four (selon le modèle)

• Attendez que le four soit froid pour le nettoyer.
• Pour nettoyer la voûte du four, tirez la résistance du grill et abaissez-la au maximum.
• Nettoyez la voûte du four et remettez ensuite la résistance du grill dans sa position d'origine.

Remplacement de la lampe du four

1. Débranche le four.
2. Dévissez le couvercle de la lampe.
3. Remplacez l'ampoule (voir N. B.).
4. Remontez le couvercle de la lampe.
5. Rebranche le four.

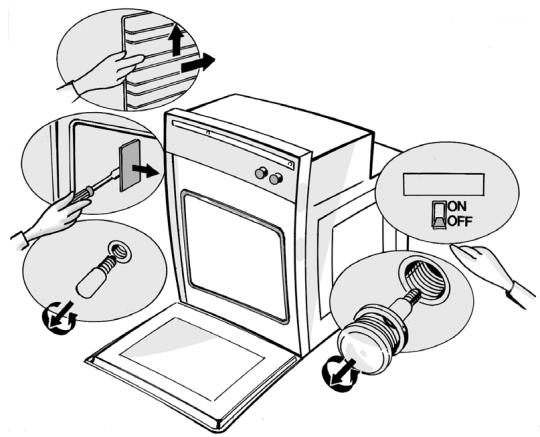

Remplacement de la lampe latérale (selon le modèle)

1. Débranche le four.
2. Retirez la grille latérale de gauche.
3. À l'aide d'un tournevis, retirez le couvercle de la lampe par effet de levier.
4. Remplacez l'ampoule (voir N. B.).
5. Remontez le couvercle de la lampe en l'appuyant contre la paroi du four jusqu'à ce que vous entendiez un déclic.
6. Replacez la grille latérale.
7. Rebranche le four.

Utilisez exclusivement des ampoules de 25 W 230 V, de type E-14, T300° C, disponibles auprès de notre Service Après-Vente.

Le four ne fonctionne pas

• Mettez le four hors tension, puis remettez-le sous tension pour vérifier si le problème persiste. Vérifiez qu'il n'y a pas de coupure de courant. Le sélecteur du four est-il réglé sur la position "0" ?
• Vérifiez que la température et la fonction ont été sélectionnées.
• Si le programmateur électronique (selon le modèle) affiche le message "Arrêt", appuyez sur n'importe quelle touche pour réinitialiser le four et régalez ensuite l'horloge.
• Vérifiez que le programmeur mécanique (selon le modèle) est réglé sur .

Avant de contacter le service après-vente :

1. Vérifiez d'abord s'il n'est pas possible de remédier vous-même au problème (voir le chapitre "Diagnostic rapide").
2. Mettez l'appareil hors tension, puis remettez-le sous tension pour vérifier si le problème persiste.

Si l'appareil ne fonctionne toujours pas, contactez le service après-vente.

Une brève description du défaut. - Le type exact et le modèle de l'appareil. Le code Service (numéro suivant le mot Service sur la plaque signalétique) apparaisant sur le rebord droit de la cavité du four (visible lorsque la porte est ouverte). Les codes Service sont également indiqués dans le manuel de garantie. - - Voiture adressée complète et votre numéro de téléphone.

Pour les réparations sous garantie, demandez toujours l'intervention des centres de service après-vente autorisés par le fabricant, comme indiqué dans les conditions de garantie.

En cas d'interventions effectuées par des techniciens ne travaillant pas pour les centres de service après-vente autorisés par le fabricant, demandez un compte-rendu du travail effectué et vérifiez que les pièces de rechange utilisées sont des pièces d'origine, provenant du fabricant.

Suivez ces quelques règles élémentaires afin de garantir la qualité et la sécurité du produit.

SERVICE 000000000

Déclaration de CONFORMITE CE

• Ces appareils sont conçus pour entrer en contact avec les aliments et répondent aux exigences de la Directive 89/109/CEE.
• Ces appareils sont conçus exclusivement comme appareils de cuisson. Toute autre application de ces appareils (pour chauffer une pièce, par exemple) sera considérée comme imprudente et potentiellement dangereuse.
• Ces appareils sont conçus, fabriqués et mis sur le marché conformément aux :
• objectifs de sécurité de la Directive "Basse tension" 73/23/CEE,
• exigences de protection de la Directive "CEM" 89/336/CEE,
• et portent le marquage CE selon la Directive 93/68/CEE.
