MODE D'EMPLOI VOM540011 VOLTMAN

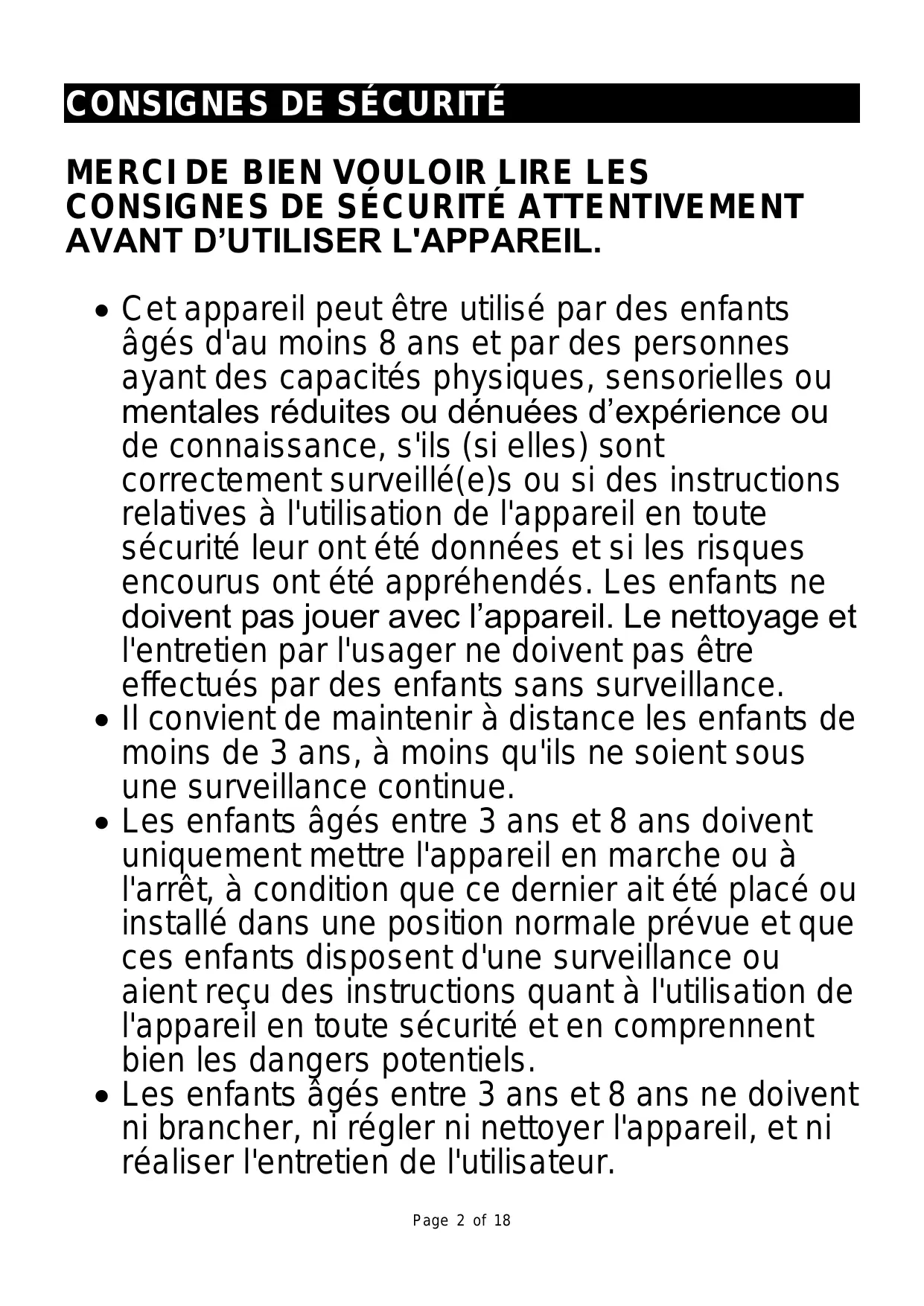

AVANT D’UTILISER L'APPAREIL.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. Page 2 of 18

• ATTENTION ! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.
• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d’éviter un danger.
• L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant.

MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil.

• Ne pas utiliser l’appareil avec un programmateur, une minuterie, un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement, car il y a risque de feu si l’appareil est recouvert ou placé de façon incorrecte.
• ATTENTION ! Afin d'éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, l’appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité.
• L’appareil ne doit pas être jeté avec les ordures ménagères; il doit être apporté à un centre local de récupération et de recyclage des appareils électriques. Page 3 of 18

• L’appareil doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne dans une baignoire ou une douche.
• Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation.
• L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
• L’appareil ne doit pas être jeté avec les ordures ménagères. Il doit être apporté à un centre local de récupération et de recyclage des appareils électriques.
• En ce qui concerne les informations détaillées sur la méthode de fixation et pour l’installation de l’appareil de chauffage destiné à être fixé par des vis ou d’autres moyens, se référer à la section “INSTALLATION”.
• En ce qui concerne les informations détaillées sur le raccordement du câble électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”. INSTALLATION Page 4 of 18

RECOMMANDATIONS IMPORTANTES A LIRE

AVANT L’INSTALLATION

- Ne pas placer l’appareil juste en-dessous d’une prise de courant. - Ne pas placer l’appareil dans une pièce humide ou à proximité d’un point d’eau. - Ne pas utiliser l’appareil à l’extérieur. - Ne pas installer l’appareil dans un courant d’air susceptible de perturber sa régulation. - Ne pas placer l’appareil à proximité d’obstacle limitant la circulation de l’air autour. - Fixer verticalement l’appareil au mur tel que décrit ci-dessous. - Choisir des vis et chevilles adaptés aux matériaux du mur et au poids de l’appareil. FIXATIONS Pour accrocher votre chauffage au mur :

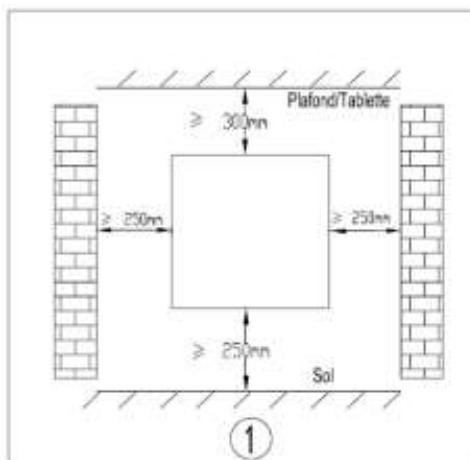

1. Choisissez un emplacement adéquat pour le

chauffage. (Figure 1)

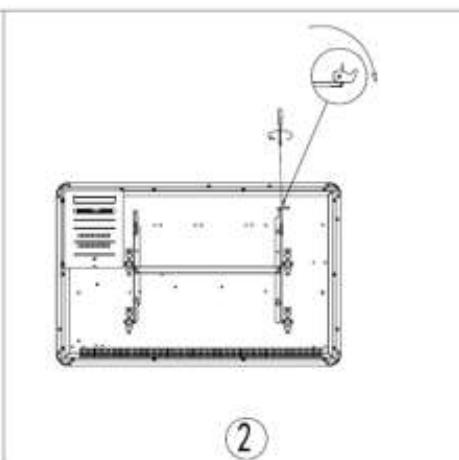

2. Démonter le support mural en desserrant la vis

(pas dévisser, desserrer seulement) et en faisant glisser la tranche de métal hors du trou. Sortez le support en tirant vers le bas (Figure 2).

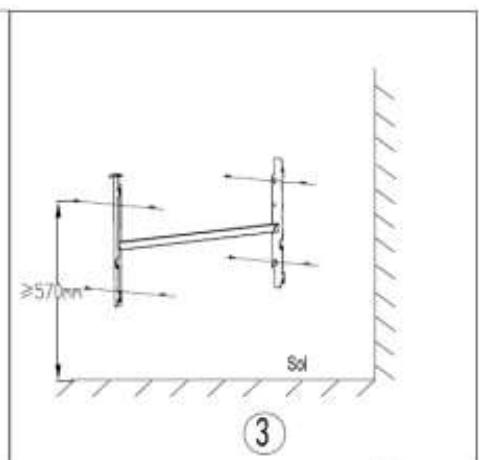

3. Vérifiez que le support est parfaitement horizontal

avec un niveau à bulle, puis marquez l’emplacement des 4 trous de fixation sur le mur. Percez les 4 trous dans le mur en utilisant une mèche adaptée au diamètre des chevilles. Insérez les chevilles dans les trous, puis vissez solidement le support de fixation murale sur le mur. (Figure 3) Page 5 of 18

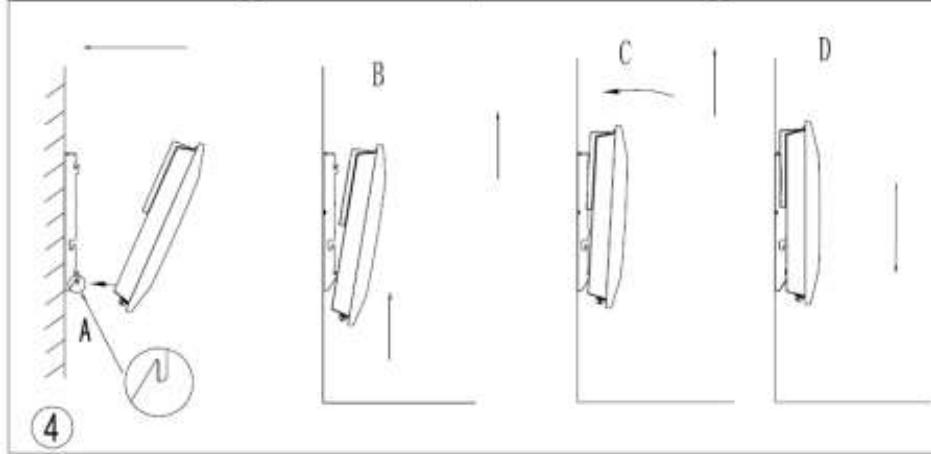

4. Placez le chauffage contre son support de fixation

murale (Figure 4): A: Positionnez le chauffage en sorte d’aligner ses trous de suspension inférieurs avec les crochets inférieurs du support de fixation murale. B: Poussez le chauffage vers le bas jusqu'à ce que les crochets s'encastrent dans les trous. C: Positionnez le chauffage en sorte d’aligner ses trous de suspension supérieurs avec les crochets supérieurs du support de fixation murale. D: Tirer l’appareil bas.

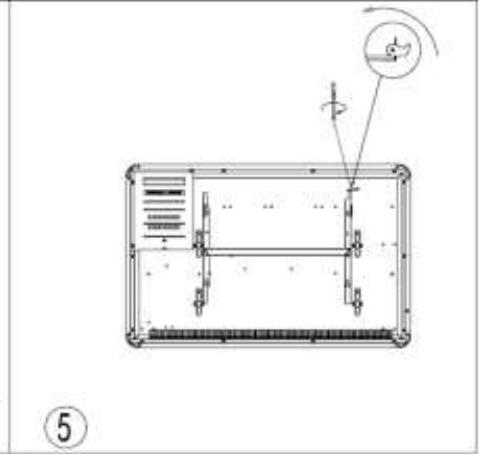

5. Faites glisser la tranche de métal dans le trou, et

serrer la vis pour verrouiller le support mural. (Figure

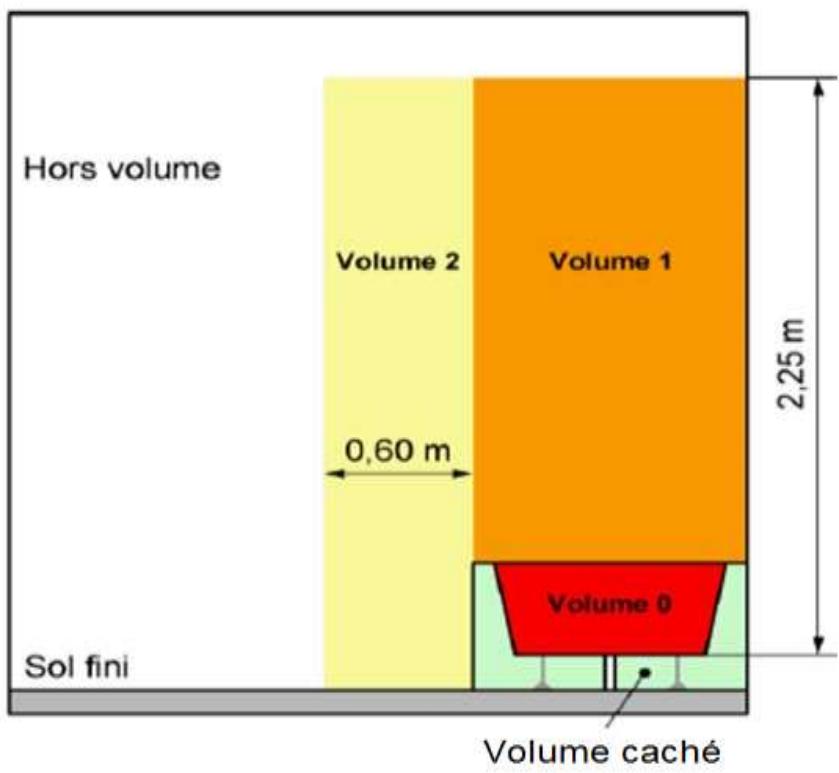

INSTALLATION DANS LA SALLE DE BAIN

Avertissement: Cet appareil peut être installé hors

volume et dans le volume 2 conformément aux exigences de la norme française d’installation électrique NF C 15-100. Note: Le schéma ci-dessous est donné uniquement à titre d'exemple. Nous vous suggérons de contacter un électricien professionnel pour toute aide. RACCORDEMENT ÉLECTRIQUE ATTENTION : avant toute intervention, coupez l’électricité au disjoncteur principal. - L’installation doit être réalisée dans les règles de l’art et être conforme aux normes en vigueur dans le pays (NFC15-100 en France). - L’appareil doit être raccordé dans un boîtier mural normalisé placé à 25 cm au moins du sol. Page 7 of 18 - L’appareil ne doit pas être raccordé sur une prise murale avec une fiche secteur. - L’appareil doit être alimenté par l'intermédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA. - L’appareil ne doit pas être raccordé au fil de terre (fil jaune et vert). FR-9 RACCORDEMENT ELECTRIQUE Fil bleu ou gris clair connecté à Neutre (230V) Fil marron ou rouge connecté à Phase (230V) Fil noir connecter à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote. (Ne pas le connecter à la terre). - En l’absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact électrique avec les autres fils ou la terre ECRAN Fonctions des icônes sur l'écran LCD: Page 8 of 18 Symbol Function Mode veille (l’appareil ne fonctionne pas mais est mis sous tension) Mode hors gel (l’appareil maintient la température ambiante à environ 7°C) Mode confort (réglage de la température souhaitée) Mode eco (maintient la température ECO qui est égale à la température de confort abaissée de 3,5°C. Ce mode permet de diminuer la température sans dérégler la température souhaitée dans le mode confort) Mode pilote (programmes quotidiens par programmateur fil pilote) Verrouillage du clavier La fonction détection automatique d'aération Température (centigrades) Réglage personnalisé du mode: Mode Confort active Mode éco active Veille

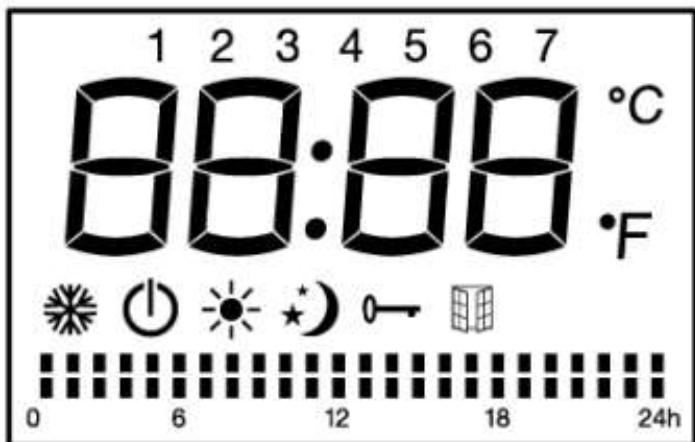

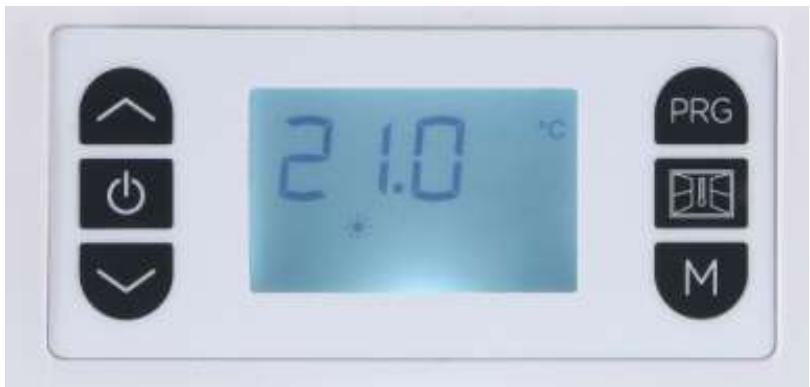

TABLEAU DE COMMANDES

Button Function Veille PRG Programmateur Page 9 of 18 Détection automatique d'aération Mode confort Mode écomomique Mode hors-gel P1/P2/P3/P

FONCTIONNEMENT 1.Réglage de l’heure et mise en marche de l’appareil Pour pouvoir utiliser les programmes prédéfinis (P1/P2/P3/ Personnalisé) la date et l’heure doivent avoir été réglées sur l’appareil. Pour plus de détail sur le contenu des programmes prédéfinis (P1/P2/P3) se référer au point suivant. 2 méthodes différentes sont possibles pour régler l’heure :

1) Si l’appareil n’était pas branché à l’alimentation électrique, après le branchement l’heure apparaît à

l’écran pour réglage. Appuyez sur (1-7). Appuyez sur la touche le bouton pour basculer entre les heures / minutes / jour de la semaine pour régler les heures / minutes / jour de la semaine. Appuyez sur pour terminer le réglage et revenir au mode standby, sinon après 10 secondes sans action l’appareil retourne automatiquement en mode standby.

2) Si l’appareil est en fonctionnement et que vous souhaitez modifier le réglage de l’heure, appuyez en

même temps sur les deux boutons

pour entrer dans le réglage de l’heure. Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur la touche pour régler les heures / minutes / jour de la semaine. Appuyez sur n’importe quel bouton à l’exception

pour enregistrer le réglage, sinon après 10 secondes sans action le réglage s’enregistre automatiquement.

Appuyer sur la touche M pour changer de mode: Mode Confort , Mode Eco , Mode Hors- gel ，les 3 programmes prédéfinis (P1/P2/P3), et pilote P. Sous le mode Pilote P, réglez le chauffage à l'aide du programmateur externe. Lorsque le programmateur externe est configuré sur un autre mode, l’écran affiche: Page 10 of 18 Les 3 programmes prédéfinis sont détaillés ci-dessous: Programme 1 Du lundi dimanche

Appuyer sur la touche PRG pour choisir un des programmes . En mode prg, Appuyer sur la touche PRG pour basculer entre le "jour (1-7)” et le "mode de chauffage des différentes plages horaires (00h00-24h00)”. Sélectionner le jour (1-7) sur les touches

Appuyer sur la touche PRG pour réglez le "Mode de chauffage des différentes plages horaires (00h00-24h00)” Page 11 of 18 Lorsque vous réglez le "Mode de chauffage des différentes plages horaires (00h00-24h00)”, appuyer sur pour choisir l'heure, sur pour choisir l'une des fonctions: confort , économique ou veille , ou le réglage sera confirmé automatiquement après 30 secondes. Par exemple: choisir jour 1, température de 23℃, temps de 12:00, Mode Confort pour 24 heures:

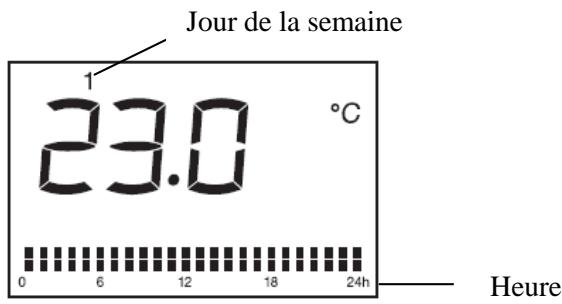

1. Appuyer sur la touche PRG pour choisir un des programmes prog. En mode prg, puis sur

pour choisir jour 1. Jour de la semaine Heure

2. Appuyer sur la touche PRG à nouveau,

appuyer sur pour choisir l'heure, sur pour choisir Mode Confort pour les 24 heurs.

3. Après 30 secondes sans action le réglage est enregistré.

4. Température de consigne

Dans les modes confort , ou pilote P ou Eco (à l’exclusion du mode hors-gel ), appuyez sur

pour choisir la température de consigne désirée. La plage de température pour le mode confort et mode pilote est entre 5°C et 29° et pour le mode Eco est entre 1,5°C et 25,5°C. La différence de température entre le mode ECO et le mode CONFORT est de 3,5°C. A chaque fois que vous appuyez sur les boutons pour régler la température, vous augmentez ou diminuez la température de 0,5°C. Appuyez sur un autre bouton a l’exception de

pour terminer le réglage, sinon après 5 secondes sans action le réglage est enregistré. Le thermostat règle la température de la pièce, lorsque la température de la pièce est supérieure à la température de consigne, le radiateur arrête de fonctionner.

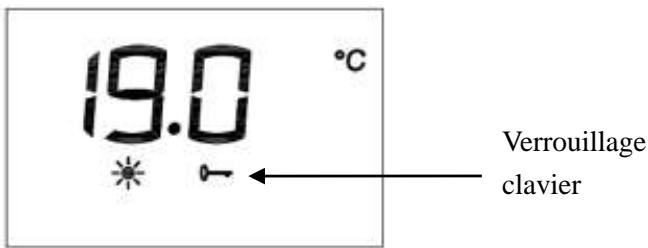

5. Verrouillage clavier

Appuyer sur M pendant 3 secondes pour activer la fonction de verrouillage du clavier appuyer sur M à nouveau pendant 3 secondes. Page 12 of 18 , Pour déverrouiller, Verrouillage clavier ATTENTION:

1. Le button de Veille

est encore disponible quand le verrouillage du clavier est activé.

2. Le clavier est déverrouillé si:

1) L'apprareil s'éteigne par appuyer sur le button de Veille

2) L'apprareil est deconnecté d'alimentation.

Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction

verrouillage du clavier.

6. La fonction détection automatique d'aération

Appuyez sur pour entrer dans la fonction détection automatique d'aération. L’appareil entre dans le mode de confort par défaut. L’appareil entre automatiquement dans le mode de hors-gel quand il détecte que la température est bassée. L’appareil entre automatiquement dans le mode de confort quand il détecte que la température est reprise. Vous pouvez appuyer sur M ou PRG pour choisir les autres modes, ou appuyer sur le buton mode Veille pour enter dans ce mode. REMARQUE: Sous la fonction détection automatique d'aération, le mode pilot n’est pas disponible.

7. En cas de coupure de courant

Tous les réglages ci-dessus de température, heure, date et programmes restent valides tant que l’alimentation électrique n'est pas coupée. Après une coupure de courant, lors de la remise sous tension l’appareil se met en mode veille. Vous pouvez appuyer sur le bouton pour revenir dans le mode et à la température sélectionnés avant la coupure de courant. L'appareil conserve uniquement en mémoire les paramètres : température et mode du thermostat. Lors de la remise sous tension, la date et l’heure devront impérativement être réglées afin de faire fonctionner les différents programmes P1/P2/P3/Personnalisé correctement. CARACTERISTIQUES TECHNIQUES Modèle/ Ref. Tension nominale Fréquence nominale HT10PM / VOM540010 230 V ~ 50 Hz HT15PM / VOM540011 230 V ~ 50 Hz Page 13 of 18 HT20PM / VOM540012 230 V ~ 50 Hz Puissance nominale Classe de protection Protection IP Fil pilote 1000 W IP24 6 ordres 1500 W IP24 6 ordres 2000 W IP24 6 ordres Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HT10PM (Réf: VOM540010） Caractéristique Symbole Valeur Unité Puissance thermique Caractéristique Unité Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique Pnom 0,57

nominale Puissance contrôle thermique manuel de la charge avec NA thermostat intégré thermique Pmin

minimale (indicative) contrôle thermique manuel de la charge avec NA réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique Pmax,c 0,57

maximale continue contrôle thermique électronique de la charge NA avec réception d'informations sur

température de la pièce et/ou extérieure Consommation puissance d'électricité auxiliaire ventilateur

thermique régulable par NA Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) puissance elmin

thermique minimale contrôle de la puissance thermique à un [non] palier, pas de contrôle de la température de la pièce En mode veille elSB

contrôle à deux ou plusieurs paliers manuels, [non] pas de contrôle de la température de la pièce contrôle de la température de la pièce avec [non] thermostat mécanique contrôle électronique de la température de la [non] pièce contrôle électronique de la température de la [non] pièce et programmateur journalier contrôle électronique de la température de la [oui] pièce et programmateur hebdomadaire Page 14 of 18 Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec [non] détecteur de présence contrôle de la température de la pièce, avec [oui] détecteur de fenêtre ouverte Coordonnées

option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l’Aumône contact Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HT15PM (Réf: VOM540011) Caractéristique Symbole Valeur Unité Puissance thermique Caractéristique Unité Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique Pnom 0,83

nominale Puissance contrôle thermique manuel de la charge avec NA thermostat intégré thermique Pmin

minimale (indicative) contrôle thermique manuel de la charge avec NA réception d'informations sur la température de la pièce et/ou extérieure Puissance thermique Pmax,c 0,83

maximale continue contrôle thermique électronique de la charge NA avec réception d'informations sur

température de la pièce et/ou extérieure Consommation puissance d'électricité auxiliaire ventilateur

puissance elmin thermique minimale thermique régulable par NA Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)

contrôle de la puissance thermique à un [non] palier, pas de contrôle de la température de la pièce Page 15 of 18 En mode veille elSB

contrôle à deux ou plusieurs paliers manuels, [non] pas de contrôle de la température de la pièce contrôle de la température de la pièce avec [non] thermostat mécanique contrôle électronique de la température de la [non] pièce contrôle électronique de la température de la [non] pièce et programmateur journalier contrôle électronique de la température de la [oui] pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec [non] détecteur de présence contrôle de la température de la pièce, avec [oui] détecteur de fenêtre ouverte Coordonnées

option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l’Aumône contact Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques Référence(s) du modèle: HT20PM (Réf: VOM540012) Caractéristique Symbole Valeur Unité Puissance thermique Caractéristique Unité Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) Puissance thermique Pnom 1,1

nominale Puissance contrôle thermique manuel de la charge avec NA thermostat intégré thermique Pmin minimale (indicative)

contrôle thermique manuel de la charge avec NA réception d'informations sur la température de la pièce et/ou extérieure Page 16 of 18 Puissance thermique Pmax,c 1,1

maximale continue contrôle thermique électronique de la charge NA avec réception d'informations sur

température de la pièce et/ou extérieure Consommation puissance d'électricité auxiliaire ventilateur

thermique régulable par NA Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type) puissance elmin

thermique minimale contrôle de la puissance thermique à un [non] palier, pas de contrôle de la température de la pièce En mode veille elSB

contrôle à deux ou plusieurs paliers manuels, [non] pas de contrôle de la température de la pièce contrôle de la température de la pièce avec [non] thermostat mécanique contrôle électronique de la température de la [non] pièce contrôle électronique de la température de la [non] pièce et programmateur journalier contrôle électronique de la température de la [oui] pièce et programmateur hebdomadaire Autres options de contrôle (sélectionner une ou plusieurs options) contrôle de la température de la pièce, avec [non] détecteur de présence contrôle de la température de la pièce, avec [oui] détecteur de fenêtre ouverte Coordonnées

option contrôle à distance [non] contrôle adaptatif de l'activation [non] limitation de la durée d'activation [non] capteur à globe noir [non] Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l’Aumône contact

Problème Page 17 of 18 Solution L’appareil ne chauffe pas L’appareil chauffe en permanence Vérifiez que les disjoncteurs de l’installation sont enclenchés, ou que le délesteur n’a pas coupé l’alimentation (si l’installation en comporte un). Sélectionnez le mode CONFORT. Augmentez le réglage de température. Vérifiez que l’appareil n’est pas dans un courant d’air. Diminuez le réglage de température. MAINTENANCE

1. Isolez toujours l’appareil de l’alimentation

électrique et laissez-le refroidir avant toute opération de maintenance.

2. Utilisez un aspirateur pour enlever la poussière

3. Nettoyer l’extérieur de l’appareil en l’essuyant

avec un linge humide et en le séchant avec un linge sec. N’immergez jamais l’appareil dans l’eau et ne laissez jamais d’eau pénétrer dans l’appareil. RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE) Le pictogramme de la poubelle barrée indique que le produit doit faire l’objet d’un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l’environnement. Page 18 of 18
