MODE D'EMPLOI VOM540010 VOLTMAN

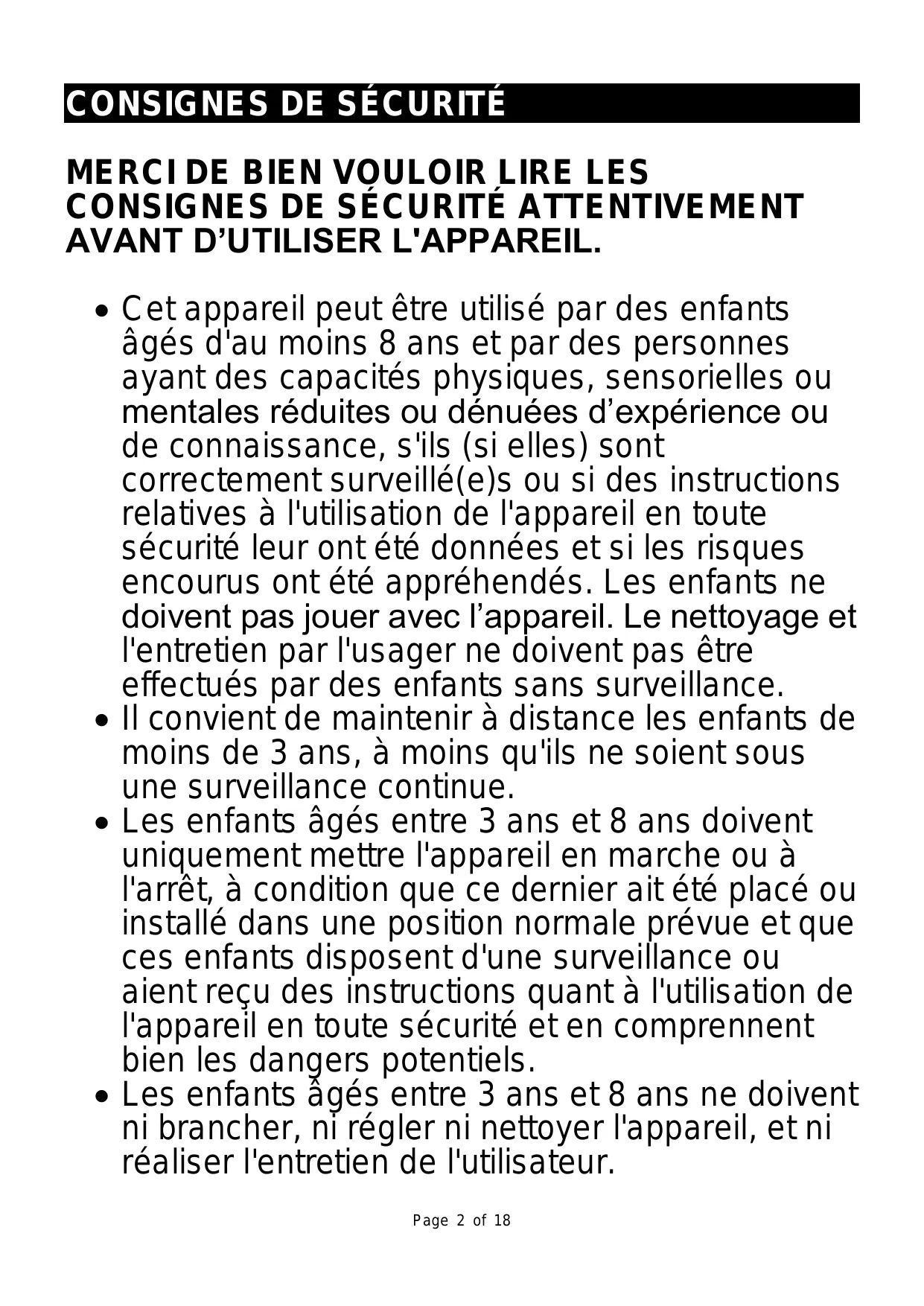

- Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
- Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
- Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou a l'arrêt, à condition que ce dernier ait eté place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels.
-
Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.
-
ATTENTION! - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
-
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-ventes ou des personnes de qualification similaire afin d'éviter un danger.
- L'appareil de chauffage ne doit pas être placé juste en dessous d'une prise de courant.
MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil.
- Ne pas utiliser l'appareil avec unprogrammateur, une minuteurie, un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement, car il y a risque de feu si l'appareil est recouvert ou place de façon incorrecte.
- ATTENTION! Afin d'éviter tout danger du au réarmement intempestif du coupe-circuit thermique, l'appareil ne doit pas être alimenté par l'intémédiaire d'un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d'électricité.
-
L'appareil ne doit pas être jeté avec les ordures menagères; il doit être apporté à un centre local de récapération et de recyclage des apparêils ELECTriques.
-
L'appareil doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissant pas être touchés par une personne dans une baignoire ou une douche.
-
Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
-
L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA.
-
L'appareil ne doit pas être jeté avec les ordures menagères. Il doit être apporté à un centre local de récapération et de recyclage des apparêls électriques.
-
En ce qui concerne les informations détaillées sur la méthode de fixation et pour l'installation de l'appareil de chauffage destiné à être fixé par des vis ou d'autres moyens, se réferer à la section "INSTALLATION".
-
En ce qui concerne les informations détaillées sur le raccordement du cable électrique, se référer à la section “RACCORDEMENT ÉLECTRIQUE”.
INSTALLATION
RECOMMANDATIONS IMPORTANTES A LIRE AVANT L'INSTALLATION
- Ne pas placer l'appareil juste en-dessous d'une prise de courant.
- Ne pas placer l'appareil dans une piece humide ou à proximité d'un point d'eau.
- Ne pas utiliser l'appareil à l'extérieur.
- Ne pas installer l'appareil dans un courant d'air susceptible de perturber sa régulation.
- Ne pas placer l'appareil à proximité d'obstacle limitant la circulation de l'air autour.
- Fixer verticalément l'appareil au mur tel que décrit ci-dessous.
- Choiser des vis et chevilles adaptés aux matériaux du mur et au poids de l'appareil.
FIXATIONS
Pour accrocher votre chauffage au mur :

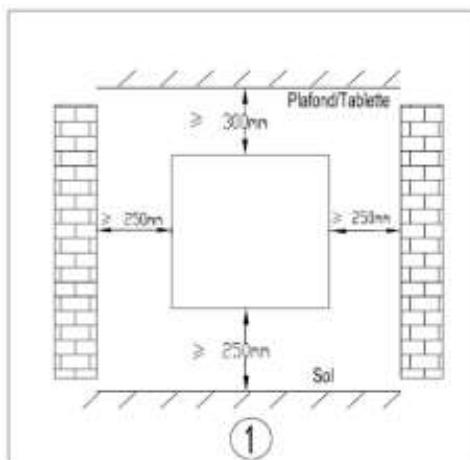

- Choisissez un emplacement ajustat pour le chauffage. (Figure 1)

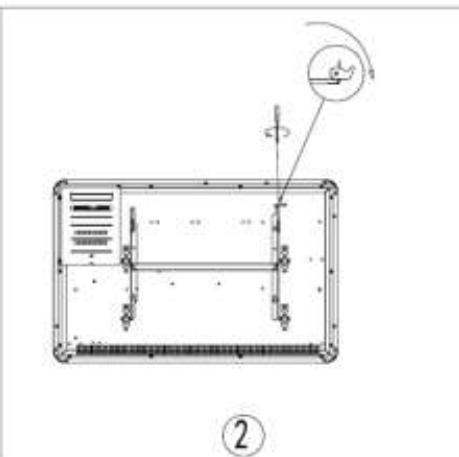

- Démonter le support mural en desserrant la vis (pas dévisser, desserrer seulement) et en faisant glisser la tranche de métal hors du trou. Sortez le support en tirant vers le bas (Figure 2).
- Vérifiez que le support est parfaitement horizontal avec un niveau à bulle, puis marquez l'emplacement des 4 trous de fixation sur le mur.

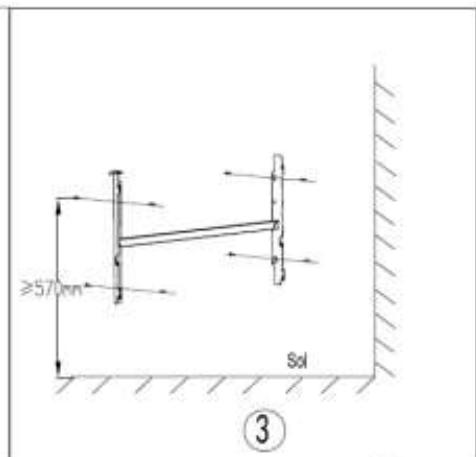

Percez les 4 trous dans le mur en utilisant une mèche adaptée au diamètre des chevilles. Insérez les chevilles dans les trous, puis vissez solidement le support de fixation murale sur le mur. (Figure 3)

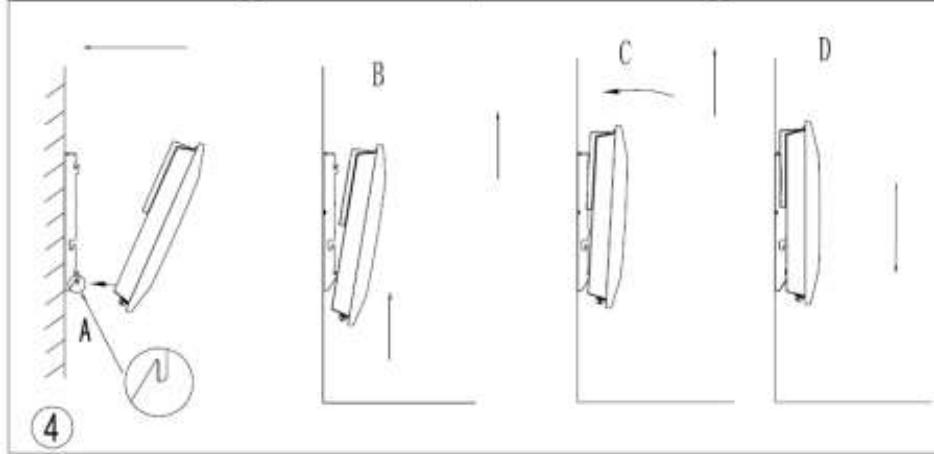

- Placez le chauffage contre son support de fixation murale (Figure 4):
A: Positionnez le chauffage en sorte d'aligner ses trous de suspension inférieurs avec les crochets inférieurs du support de fixation murale.
B: Poussez le chauffage vers le bas jusqu'à ce que les crochets s'encastrent dans les trous.
C: Positionnez le chauffage en sorte d'aligner ses trous de suspension supérieurs avec les crochets supérieurs du support de fixation murale.
D: Tirer l'appareil bas.

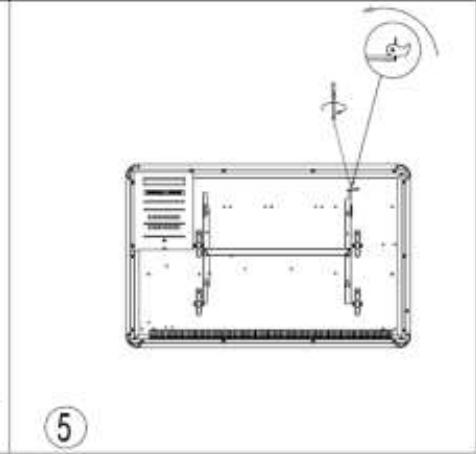

5. Faites glisser la tranche de métal dans le trou, et serrer la vis pour verrouiller le support mural. (Figure 5)

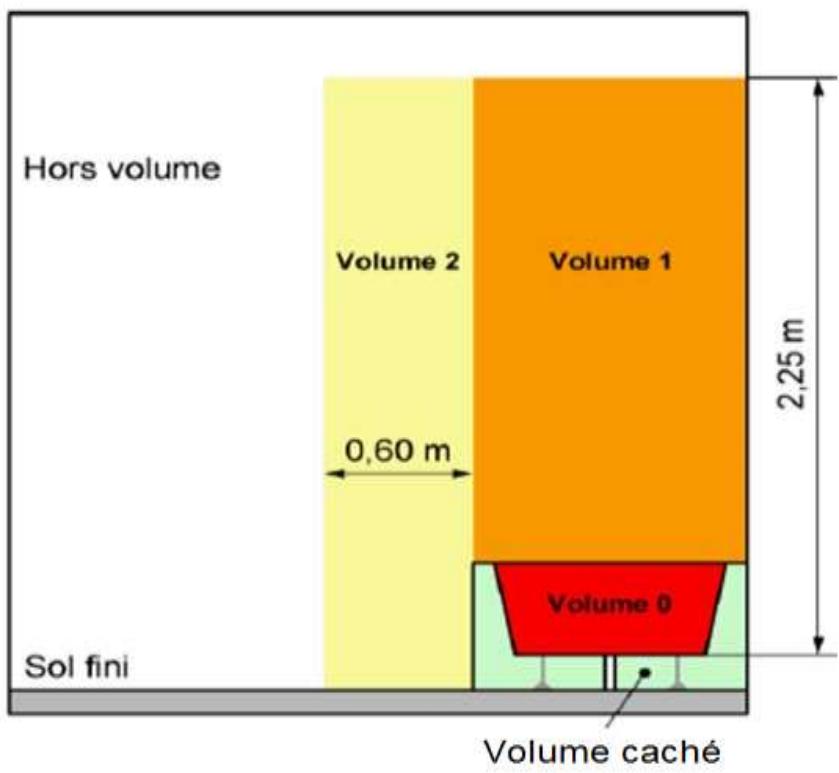

INSTALLATION DANS LA SALLE DE BAIN
Avtissement: Cet apparéil peut être installé hors volume et dans le volume 2
conformément aux exigences de la norme française d'installation électrique NF C 15-100.
Note: Le schéma ci-dessous est donné uniquement à titre d'exemple.
Nous vous suggérons de contacter un électricien professionnel pour toute aide.
RACCORDEMENT ÉLECTRIQUE
ATTENTION : avant toute intervention, coupez l'électricité au disjoncteur principal.
FR-9
RACCORDEMENT ELECTRIQUE
Fil bleu ou gris clair connecté à Neutre (230V)
Fil marron ou rouge connecté à Phase (230V)
Fil noir connecter à Fil pilote. Fonction optionnelle à utiliser uniquement en cas de commande par un boitier pilote.
(Ne pas le connecter à la terre).
- En l'absence de fil pilote, isolez le bout dénudé du fil noir pour éviter tout contact électrique avec les autres fils ou la terre
ECRAN

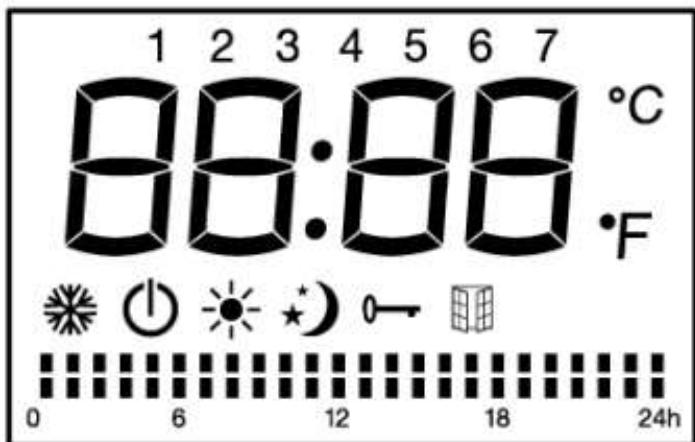

Fonctions des icones sur l'écran LCD:
| Symbol | Function |
| ① | Mode veille (l'appareil ne fonctionne pas mais est mis sous tension) |
| ® | Mode hors gel (l'appareil maintain la température ambiente à environ 7°C) |
| - | Mode comport (réglage de la température souhaiée) |
| · | Mode eco (maintient la température ECO qui est égale à la température de comport abaissee de 3,5°C. Ce mode permet de diminuer la température sans déprégrer la température souhaiée dans le mode comport) |
| P | Mode pilote (programmes quotidiens par programmateur fil pilote) |
| ← | Verrouillage du clavier |
| ® | La fonction détection automatique d'aération |
Température (centigrades)
Réglage personnelisé du mode:
Mode Confort active
Mode éco active
Veille

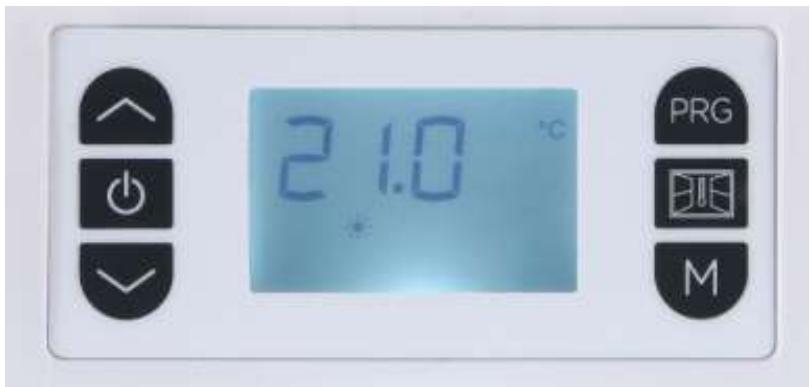

TABLEAU DE COMMANDES
| Button | Function |
| (1) | Veille |
| PRG | Programmateur |
| DÉtection automatique
d'aération |
| M | Mode comport
Mode économique
Mode hors-gel
P1/P2/P3/P |
FONCTIONNEMENT
1. Réglage de l'heure et mise en marche de l'ordinateil
Pour pouvoir utiliser les programmes prédéfinis (P1/P2/P3/ Personnelisé) la date et l'heure doivent avoir été régées sur l'appareil.
Pour plus de détaill sur le contenu des programmes prédéfinis (P1/P2/P3) se référer au point suivant.
2 méthodes différentes sont possibles pour régler l'heure :
1) Si l'appareil n'était pas branché à l'alimentation électrique, après le branchement l'heure apparait à l'écran pour réglage. Appuyez sur « pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur la touche « pour régler les heures / minutes / jour de la semaine. Appuyez sur le bouton « pour terminer le réglage et revenir au mode standby, sinon après 10 secondes sans action l'appareil returne automatiquement en mode standby.
2) Si l'appareil est en fonctionnement et que vous souhaitez modifier le réglage de l'heure, appuyez en même temps sur les deux boutons et pour entrer dans le réglage de l'heure. Appuyez sur pour basculer entre les heures / minutes / jour de la semaine (1-7). Appuyez sur la touche pour régler les heures / minutes / jour de la semaine. Appuyez sur n'importe quel bouton à l'exception de ou pour enregistrer le réglage, sinon après 10 secondes sans action le réglage s'enregistre automatiquement.
2. Touche M
Appuyer sur la touche M pour changer de mode: Mode Confort, Mode Eco, Mode Hors-gel, les 3 programmes prédéfinis (P1/P2/P3), et pilote P.
Sous le mode Pilote P, réglez le chauffage à l'aide du programmeur externe. Lorsque le programmeur externe est configuré sur un autre mode, l'écran affiche:
| Réglage du mode commande du pilote | Icone affichée |
| Mode Confort | P |
| Mode Confort -1 | P-1 |
| Mode Confort -2 | P-2 |
| Mode Eco★ | P★ |
| Mode Hors Gel | P★ |
| Mode Veille | P |
Les 3 programmes prédéfinis sont détaillés ci-dessous:
| Programme 1 | Du lundi au dimanche | 01:00
00:00
08:00 | 24:00
00:00
08:00 |
| Programme 2 | Du lundi au vendredi | 01:00
00:00
05:00 | 09:00
00:00
05:00 | 24:00
00:00
19:00 |
| Samedi et dimanche | 01:00
00:00
08:00 | 11:00
00:00
13:00 | 16:00
00:00
20:00 |
| Programme 3 | Du lundi au vendredi | 01:00
00:00
05:00 | 09:00
00:00
12:00 | 16:00
00:00
18:00 |
| Samedi et dimanche | 01:00
00:00
05:00 | 24:00
00:00
05:00 |
3. Touche PRG
Appuyer sur la touche PRG pourCHOISIR un des programmes .
En mode prg, Appuyer sur la touche PRG pour basculer entre le "jour (1-7)" et le "mode de chauffage des différentes plages horaires (00h00-24h00)".
Selectionner le jour (1-7) sur les touches
Appuyer sur la touche PRG pour reglez le "Mode de chauffage des différentes plagesHoraires (00h00-24h00)"
Lorsque vous reglez le "Mode de chauffage des différentes plages horaires (00h00-24h00)", appuyer sur pour désir l'heure, sur pour désir l'une des fonctions: confort, économique ou veille, ou le réglage sera confirmé automatiquement après 30 secondes.

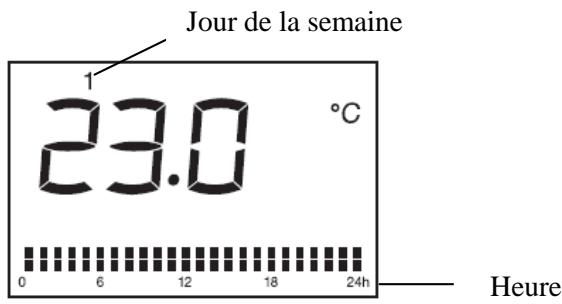

Par exemple:CHOISIR jour 1,TEMPERATURE de 23^ ,temps de 12:00,Mode Confort pour 24 heures:
- Appuyer sur la touche PRG pourCHOISIR un des programmes prog. En mode prg, puis sur / / pourCHOISIR jour 1.
- Appuyer sur la touche PRG à nouveau, appuyer sur pour désir l'heure, sur pour désir Mode Confort pour les 24 heures.
- ÀpRES 30 secondes sans action le réglage est enregistré.
4. Température de consigne
Dans les modes comport, ou pilote P ou Eco (à l'exclusion du mode hors-gel), appuyez sur ou pour désir la température de consigne désirée. La plage de température pour le mode comport et mode pilote est entre 5^ et 29^ et pour le mode Eco est entre 1,5^ et 25,5^ . La différence de température entre le mode ECO et le mode CONFORT est de 3,5^ . A chaque fois que vous appuyez sur les boutons pour régler la température, vous augmentez ou diminuez la température de 0,5^ . Appuyez sur un autre bouton à l'exception de / pour terminer le réglage, sinon après 5 secondes sans action le réglage est enregistré. Le thermostat règle la température de la piece, lorsque la température de la piece est supérieure à la température de consigne, le radiateur arrêté de fonctionner.

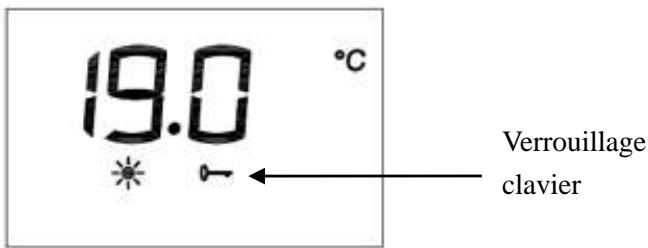

5. Verrouillage clavier
Appuyer sur M pendant 3 secondes pour activer la fonction de verrouillage du clavier , Pour déverrouiller, appuyer sur M à nouveaupendant 3 secondes.
ATTENTION:
- Le button de Veille est encore disponible quand le verrouillage du clavier est activé.
- Le clavier est déverrouillé si:
1) L'apparéil s'éteigne par appuyer sur le button de Veille
2) L'apparéil est deconnecté d'alimentation.
Il faut appuyer à nouveau sur la touche M pendant trois secondes pour activer la fonction du verrouillage du clavier.
6. La fonction détection automatique d'aération
Appuyez sur pour entrer dans la fonction détction automatique d'aération. L'appareil entre dans le mode de comport par défaut. L'appareil entre automatiquement dans le mode de hors-gel quand il détecte que la température est bassée. L'appareil entre automatiquement dans le mode de comport quand il détecte que la température est reprise. Vous pouvez appuyer sur M ou PRG pour désir les autres modes, ou appuyer sur le buton mode Veille pour enter dans ce mode.
REMARQUE: Sous la fonction détction automatique d'aération, le mode pilot n'est pas disponible.
7. En cas de coupure de courant
Tous les réglages ci-dessus de température, heures, date et programmes restent valides tant que l'alimentation électrique n'est pas coupée.
Après une coupure de courant, lors de la remise sous tension l'appareil se met en mode veille. Vous
pouvez appuyer sur le bouton pour revenir dans le mode et à la température sélectionnés avant la coupure de courant.
L'appareil conserve uniquement en mémoire les paramètres : température et mode du thermostat. Lors de la remise sous tension, la date et l'heure devront impérativement être régées afin de faire fonctionner les différents programmes P1/P2/P3/Personnalisé correctement.
CHARACTERISTIQUES TECHNIQUES
| Modèle/ Ref. | HT10PM / VOM540010 | HT15PM / VOM540011 | HT20PM / VOM540012 |
| Tension nominale | 230 V ~ | 230 V ~ | 230 V ~ |
| Fréquence nominale | 50 Hz | 50 Hz | 50 Hz |
| Puisance nominale | 1000 W | 1500 W | 2000 W |
| Classe de protection | II | II | II |
| Protection IP | IP24 | IP24 | IP24 |
| Fil pilote | 6 ordres | 6 ordres | 6 ordres |
Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques
| Référence(s) du modele: HT10PM (Réf: VOM540010) |
| Caracteristique | Symbole | Valeur | Unité | | Caracteristique | Unité |
| Puisance thermique | | Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type) |
| Puisance thermique nominale | Pnom | 0,57 | kW | | contrôle thermique manuel de la charge avec thermostat intégré | NA |
| Puisance thermique minimale (indicative) | Pmin | 0 | kW | | contrôle thermique manuel de la charge avec réception d'informations sur la tempêteure de la piece et/ou extérieure | NA |
| Puisance thermique maximale continue | Pmax,c | 0,57 | kW | | contrôle thermique électronique de la charge avec réception d'informations sur la tempêteure de la piece et/ou extérieure | NA |
| Consommation d'électricité auxiliaire | | | | | puisance thermique régulable par ventilateur | NA |
| À la puissance thermique nominale | eImax | 0 | kW | | Type de contrôle de la puissance thermique/de la tempêteure de la piece (sélectionner un seul type) |
| À la puissance thermique minimale | eImin | 0 | kW | | contrôle de la puissance thermique à un palier, pas de contrôle de la tempêteure de la piece | [non] |
| En mode veille | eISB | 0 | kW | | contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la tempêteure de la piece | [non] |
| | contrôle de la tempêteure de la piece avec thermostat mécanique | [non] |
| | contrôle électronique de la tempêteure de la piece | [non] |
| | contrôle électronique de la tempêteure de la piece etprogrammateur journalier | [non] |
| | contrôle électronique de la tempêteure de la piece etprogrammateur hebdomadaire | [oui] |
| | Autres options de contrôle (sélectionner une ou plusieurs options) |
| | contrôle de la température de la piece, avec détecteur de présence | [non] |
| | contrôle de la température de la piece, avec détecteur de fenêtre ouverte | [oui] |
| | option contrôle à distance | [non] |
| | contrôle adaptatif de l'activation | [non] |
| | limitation de la durée d'activation | [non] |
| | capteur à globe noir | [non] |
| Coordonnées de contact | Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône |
Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques
| Référence(s) du modele: HT15PM (Réf: VOM540011) |
| Caracteristique | Symbole | Valeur | Unité | | Caracteristique | Unité |
| Puisance thermique | | Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sLECTIONner un seul type) |
| Puisance thermique nominale | Pnom | 0,83 | kW | | contrôle thermique manuel de la charge avec thermostat intégré | NA |
| Puisance thermique minimale (indicative) | Pmin | 0 | kW | | contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure | NA |
| Puisance thermique maximale continue | Pmax,c | 0,83 | kW | | contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure | NA |
| Consommation d'électricité auxiliaire | | | | | puisance thermique régulable par ventilateur | NA |
| À la puissance thermique nominale | eImax | 0 | kW | | Type de contrôle de la puissance thermique/de la température de la pièce (sLECTIONner un seul type) |
| À la puissance thermique minimale | eImin | 0 | kW | | contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce | [non] |
| En mode veille | elsb | 0 | kW | | contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce | [non] |
| | contrôle de la température de la pièce avec thermostat mécanique | [non] |
| | contrôle électronique de la température de la pièce | [non] |
| | contrôle électronique de la température de la pièce etprogrammateur journalier | [non] |
| | contrôle électronique de la température de la pièce etprogrammateur hebdomadaire | [oui] |
| | Autres options de contrôle (sélectionner une ou plusieurs options) |
| | contrôle de la température de la pièce, avec détecteur de présence | [non] |
| | contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | [oui] |
| | option contrôle à distance | [non] |
| | contrôle adaptatif de l'activation | [non] |
| | limitation de la durée d'activation | [non] |
| | capteur à globe noir | [non] |
| Coordonnées de contact | Dismo France – 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône |
Exigences d'informations applicables aux dispositifs de chauffage decentralisés électriques
| Référence(s) du modele: HT20PM (Réf: VOM540012) |
| Caracteristique | Symbole | Valeur | Unité | | Caracteristique | Unité |
| Puisance thermique | | Type d'apport de chaleur, pour les/dispositifs dechauffage décentralisés électriques àaccumulation uniquement (séléctionner un seultype) |
| Puisance thermique nominale | Pnom | 1,1 | kW | | contrôle thermique manuel de la charge avecthermostat intégré | NA |
| Puisance thermique minimale (indicative) | Pmin | 0 | kW | | contrôle thermique manuel de la charge avecréception d'informations sur la températurede la piece et/ou extérieure | NA |
| Puisance thermique maximale continue | Pmax,c | 1,1 | kW | | contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure | NA |
| Consommation d'électricité auxiliaire | | | | | puissance thermique régulable par ventilateur | NA |
| À la puissance thermique nominale | eImax | 0 | kW | | Type de contrôle de la puissance thermique/de la température de la pièce (seLECTIONner un seul type) |
| À la puissance thermique minimale | eImin | 0 | kW | | contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce | [non] |
| En mode veille | eISB | 0 | kW | | contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce | [non] |
| | contrôle de la température de la pièce avec thermostat mécanique | [non] |
| | contrôle électronique de la température de la pièce | [non] |
| | contrôle électronique de la température de la pièce etprogrammateur journalier | [non] |
| | contrôle électronique de la température de la pièce etprogrammateur hebdomadaire | [oui] |
| | Autres options de contrôle (selectionner une ou plusieurs options) |
| | contrôle de la température de la pièce, avec détecteur de présence | [non] |
| | contrôle de la température de la pièce, avec détecteur de fenêtre ouverte | [oui] |
| | option contrôle à distance | [non] |
| | contrôle adaptatif de l'activation | [non] |
| | limitation de la durée d'activation | [non] |
| | capteur à globe noir | [non] |
| Coordonnées de contact | Dismo France - 3 avenue de la Patelle, 95310, Saint-Ouen l'Aumône |
EN CAS DE PROBLEMES
| L'appareil nechauffe pas | Vérifiez que les disjoncteurs de l'installation sont enclenchés, ou que le délesteur n'a pas coupé l'alimentation (si l'installation en comporte un). |
| Sélectionnez le mode CONFORT. |
| Augmentez le réglage de température. |
| L'appareil chauffe en permanence | Vérifiez que l'appareil n'est pas dans un courant d'air. |
| Diminuez le réglage de température. |
MAINTENANCE
- Isolez toujours l'appareil de l'alimentation électrique et laissez-le refroidir avant toute opération de maintenance.
- Utilisez un aspirateur pour enlever la poussière des grilles.
- Nettoyer l'extérieur de l'appareil en l'essuyant avec un linge humide et en le séchant avec un linge sec. N'immergez jamais l'appareil dans l'eau et ne laissez jamais d'eau PENETRER dans l'appareil.
RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE)
Le pictogramme de la poubelle barrée indique que le produit doit faire l'objet d'un tri. Il doit être recyclé conformément à la réglementation environnementale locale en matière de déchets. En triant les produits portant ce pictogramme, vous contribuez à réduire le volume des déchets incinérés ou enfouis, et à diminuer tout impact négatif sur la santé humaine et l'environnement.
