704200 réglette infrarouge mural 12000w - Radiateur électrique DREXON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réglette infrarouge mural
Puissance	12000 W
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 120 cm
Poids	Environ 15 kg
Matériaux	Aluminium et verre
Utilisation	Chauffage d'appoint pour espaces intérieurs
Fonctions principales	Chauffage infrarouge, installation murale
Entretien et nettoyage	Essuyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité variable selon le fournisseur
Sécurité	Équipé d'un thermostat de sécurité, ne pas obstruer les aérations
Informations générales	Idéal pour les espaces de vie, bureaux, et ateliers

FOIRE AUX QUESTIONS - 704200 réglette infrarouge mural 12000w DREXON

Comment installer la réglette infrarouge DREXON 704200 sur le mur ?

Assurez-vous que la surface est propre et sèche. Utilisez les supports fournis pour fixer la réglette au mur à la hauteur souhaitée, en respectant les instructions du manuel d'installation.

Quel est la puissance de la réglette infrarouge DREXON 704200 ?

La réglette DREXON 704200 a une puissance de 12000 W.

Est-ce que la réglette infrarouge nécessite un branchement électrique spécial ?

Oui, la réglette doit être branchée à une prise électrique capable de supporter une charge de 12000 W. Il est recommandé de consulter un électricien pour s'assurer que votre installation électrique est adéquate.

Comment régler la température de la réglette infrarouge ?

La réglette DREXON 704200 est équipée d'un thermostat intégré. Utilisez le bouton de réglage pour ajuster la température selon vos préférences.

Que faire si la réglette ne s'allume pas ?

Vérifiez que la réglette est correctement branchée et que l'alimentation est fonctionnelle. Assurez-vous également que le thermostat est réglé à une température supérieure à celle de la pièce.

Est-ce que la réglette est résistante à l'humidité ?

La réglette DREXON 704200 n'est pas conçue pour être utilisée dans des environnements très humides. Évitez de l'installer dans des salles de bains ou à l'extérieur.

Quelle est la durée de vie de la réglette infrarouge DREXON 704200 ?

La durée de vie de la réglette dépend de l'utilisation et de l'entretien. En général, elle peut durer plusieurs années si elle est utilisée correctement.

Comment nettoyer la réglette infrarouge ?

Débranchez la réglette avant de la nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez d'utiliser des produits abrasifs ou liquides.

MODE D'EMPLOI 704200 réglette infrarouge mural 12000w DREXON

Manuel d'Instruction d'origine

Lisez attentivement leprésent manuel avant toute utilisation de votre apparéil.

Conservez ce manuel pour toute consultation ultérieure.

Modèle : QH-1200H

Référence : 704200

DREXON

CERTIFICADO DE GARANTÍA

SELLO DEL DISTRIBUTOR

FECHA:

NOMBRE DEL CLIENTE:

GARANTÍA

Instructions de sécurité 2-5 Montage et fonctionnement 6-7 Caracteristiques 8-9

Nettoyage et maintenance 9 Bon de garantie 11

Instructions générales de sécurité

1. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas été effectuels par des enfants sans surveillance.

2. Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

3. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition

que ce dernier ait eté place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en compte nennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

1. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

2. Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

3. MISE EN GARDE: Ce chiffage n'est pas équipé de dispositif pour contrôler la température de la pièce. Ne pas utiliser cet appeareil de chiffage dans des locaux de taille réduite lorsqu'ils sont occupés par des personnes dans l'incapacité de quitter la pièce par leurs propres moyens, sauf si une surveillance constante est assurée.

4. MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage:

1. L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
2. Attention : ne pasutiliser cet appeareil dechauffage dans

l'environnement immédiat d'une baignoire, d'une douche ou d'une piscine. Il ne doit pas être possible d'acceder aux commandes de l'appareil à partir de la baignoire ou de la douche ou lorsque l'on est en contact avec de l'eau (Utilisation en volume 0, 1, ou 2 d'une salle de bain strictement interdit: demander conseil à un électricien qualifié).

1. L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA (demander conseil à un électricien qualifié)

2. Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

3. N'utilisez pas l'appareil dans une piece où se trouvent des gaz ou produits inflammbables (colles etc. ...).
4. Lisez attentivement ce mode d'emploi avant demettre l'appareil en marche pour la première fois.Conservez le mode d'emploi ainsi que le bon de garantie,voire ticket de caisse et si possible,le carton avec l'emballage se trouvant a l'intérieur.
5. N'utilisez cet apparéil que pour un usage privé et pour les tâches auxquelles il est destiné. Cét apparéil n'est pas prévu pour une utilisation professionnelle. Eneldom cas, il ne doit être utilisé à l'extérieur, dans des serres ou pour la reproduction et l'élevage

				sensor de balón negro	[no]
Datas de contacto	JP OUTILLAGE ZI HAUTE DU THILLAY - 27 RUE DES ECOLES 95500 LE THILLAY - FRANCIA

d'animaux !!!. Protégez-le de la chaleur, des rayons directs du soleil, de l'humidité (ne le plongez enaucun cas dans I'eau) et des objets tranchants. N'utilise pas cet apparéil avec des mains humides. S'il arrive que de l'humidité ou de I'eau atteignent l' apparéil, coupe zaussitôt son alimentation. Netouchez pas les parties mouillées.
15. Ne pas utiliser des accessoires non recommends par le fabricant, cela peut présenter un danger pour l'utilisateur et risque d'endommager l'appareil.

1. Contrôlez régulierement l'appareil et le cable. Ne mettez pas l'appareil en marche s'il est endommagé.
2. Ne répAREz pas l'appareil vous-même. Contactez un technicien qualifié.
3. N'utilisez que les accessoires d'origine.
4. Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.
5. Respectez les « Instructions de sécurité spécifiques à cet apparéil » données ci-après ...

Instructions de sécurité spécifique à cet apparéil

- Distance de sécurité

Placez l'appareil de chauffage au moins 1,50m de tous matériaux combustibles et au moins 50cm d'autres objets (respecter les distances d'installation indiquées figure 1).

Installez toujours l'appareil de

telle maniere que des matieres inflammables tels que des rideaux, serviettes... ne puissant pas rentrer en contact (attention au coup de vent).

Le cordon d'alimentation ne doit pas pouvoir entrer en contact avec les surfaces chaudes de l'appareil.

• Attention!

Assurez-vous toujours que l'appareil est solidement fixé au mur.

Lors de son usage, votre apparéil doit impérativement être fixé au mur à une distance minimale de 1m80 par rapport au sol.

Lisez attentivement la noticeavant l'utilisation de votreappareil en particulier les

Ne chauffez jamais de pieces de moins de 4m^3

La cause la plus fréquence de surchauffe est le dépôt de poussières dans les grilles d'aération de l'appareil. Le nettoyer régulièrement (voir

• Instructions pour le montage et le branchement.

Attention : votre apparéil doit obligatoirement être raccordé à une boite de déivation munie d'un conducteur de terre.

Quelle que soit la boite à laquelle vous raccordez l'appareil, veuilles toujours vous assurer qu'elle n'est pas sous tension (coupez le courant à

consignes concernant le raccordement au réseau d'alimentation car votre apparéil est livré sans fiche d'alimentation.

Avant d'utiliser l'appareil, vérifie que la tension du réseau corresponde bien à celle de l'appareil.

paragraphe entretien).

Eteignez l'appareil et laissezlerefroidir avant de le nettoyer. N'introduisez aucun objet dansl'appareil.

l'aide du dispositif prévu à cet effet).

Cet appeareil doit impératifement être installé selon les prescriptions de la norme d'installation NF C 15-100. Consultez un électricien qualifié si nécessaire.

Modo de funciona:

Référence(s) du modele : QH-1200H

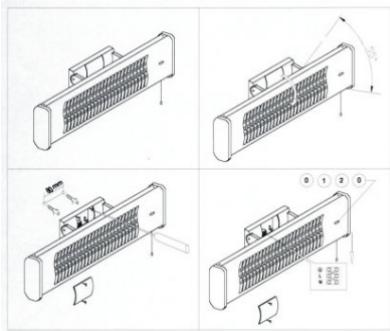

Instructions pour le montage

Ne pas installer en position verticale ou au plafond.

Déterminer la meilleure position pour la sortie du cordon de mise en marche et le meilleur emplacement pour fixer l'appareil, en respectant les consignes données ci'avant.

Retirer le couvercle de la boite de connexion située sur le pied de l'appareil.

Placer l'appareil à l'emplacement choisi, faire pivoter le corps de l'appareil et marquer d'une croix les 2 troughs prévus pour sa fixation.

Retirer l'appareil et percer les 2 troussainsi repere. Si les chevilles fournies

dont utilisées, les trouss à percer doit respecter leur diamètre. Attention: s'assurer au préalable qu'aucune conduite (eau, gaz,...) et qu'aucune canalisation électrique n'est présente dans la cloison, à l'emplacement où l'appareil est installé.

Mettre en place des chevilles adaptées à votre mur. Repositionner l'appareil, puis visser fermement les 2 vis de fixation dans les chevilles.

Remetre en place le couvercle de la boite de connexion.

Raccorder l'appareil à la boite de dérivation murale en respectant le code des couleurs :

• conducteur jaune/vert = terre
• conducteur bleu = neutre
• conducteur rouge, ou marron = phase

ATTENTION : la boite de dérivation doit avoir le même degré de protection que l'appareil. C'est à dire : IP24. Consulter un électricien qualifié si nécessaire.

Orienter l'appareil en faisant pivoter la base vers le haut ou vers le bas selon vos besoiniers personnels. Si nécessaire desserrer les vis situées dans l'axe de

rotation à l'aide d'un tournevis.

Si le cable d'alimentation nécessite d'être changé: démonter le couvercle de la boîte de connexion située sur la base de l'appareil en devissant ses 2 vis de fixation (Voir Fig. ci-avant). Pour plus de commodité, faire pivoter la base vers le haut ou vers le bas. L'accessibilité aux vis sera ainsi pleinement satisfaisante). Respecter le cheminement normal du cable, sa fixation, et son raccordement: cette opération doit être faite par un électricien qualifié. Si le cable est remplace, utiliser un cable ayant les mêmes caractéristiques.

Mode de fonctionnement

Vous pouvez voir la position de l'interrupteur par la petite fenêtre située au-dessus du cordon de commande sur la face avant de l'appareil. Pour changer la position, tirez sur le cordon de l'interrupteur jusqu'àu déclic et relâchéz-le.

Positions :

0 Eteint

1 Puissance minimale (600W)
2 Puissance maximum (1200W)

Lors de sa première mise en fonctionnement, votre apparéil peut dégager une légère odeur. Ceci est normal et prévoyez par conséquent une ventilation suffisante. Cette odeur

ne sera que provisoire et s'estomperarapidement.De même,une lagere vibration peut se faire entendre.Ceci est un fonctionnement normal et devrait progressivement disparaitre.

Orientation :

Comme indiqué precedemment vous pouvez incliner votre apparéil pour régler la direction du rayonnement. Pour cela, attendez que l' apparéil ait refroidi et faites le pivoter en le tenant par les cotés, et non par la grille de protection. Ne force jamais: si nécessaire desserrer légarement les vis situées dans l'axe de rotation à l'aide d'un tournevis.

Modèle	QH-1200H
Dégré de protection IP	IP24
Tension d'alimentation	220-240V
Puisance assignée maxi	1200W
Puisance selon réglage	600/1200W

Corps en tôle recouvert d'une peinture résistante aux températures élevées.

Référence(s) du modele : QH-1200H

Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
Puisance thermique					Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement
Puisance thermique nominale	Pnom	1.1	kW		contrôle thermique manuel de la charge avec thermostat intégré	Non applicable
Puisance thermique minimale (indicative)	Pmin	0.55	kW		contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	Non applicable
Puisance thermique maximaile continue	Pmax,c	1.1	kW		contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	Non applicable
Consommation d'électricité auxiliaire					puisance thermique régulable par ventilateur	Non applicable
À la puissance thermique nominale	eI max	0.0	kW		Type de contrôle de la puissance thermique/de la température de la pièce
À la puissance thermique minimale	eI min	0.0	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	[non]
En mode veille	eI SB	0.0	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	[oui]
					contrôle de la température de la pièce avec thermostat mécanique	[non]
					contrôle électronique de la tempête de la pierce	[non]
					contrôle électronique de la tempête de la pierce etprogrammateur journalier	[non]
					contrôle électronique de la tempête de la pierce etprogrammateur hebdomàtaire	[non]
				Autres options de contrôle
					contrôle de la tempête de la pierce, avec détecteur deprésence	[non]
					contrôle de la tempête de la pierce, avec détecteur de fenêtre ouverte	[non]
					option contrôle à distance	[non]
					contrôle adaptatif de l'activation	[non]
					limitation de la durée d'activation	[non]
					capteur à globe noir	[non]
Coordonnées de contact	JP OUTILLAGEZI HAUTE DU THILLAY - 27 RUE DES ECOLES95500 LE THILLAY - FRANCE

Nettoyage et maintenance

L'appareil de chauffage exige un entretien régulier pour s'assurer de son bon fonctionnement :

Laisser le refroidir avant de le nettoyer.
Coupez l'alimentation générale avant toute intervention d'entretien.

Pour éviter tout risque de décharge électrique, nettoyez votre apparéil avec un chiffon doux et humide. Essuyer l'extérieur du chauffage pour enlever la poussière et la saleté.

Ne pas utiliser de détergent, de produit abrasif ou tout autre produit chimique (alcool, dissolvant) pour nettoyer l'appareil.

Ne jamais immerger l'appareil dans

I'eau ou tout autre liquide.

Vouspouvezutiliserunaspirateur ou une brosse pour nettoyer les grilles de sortie d'air.Cet entretien est a effectuer regulierement pour garantir un fonctionnement convenabledevoirteappareil.

Attention: la grille ne peut pas et ne doit pas etre demontee.Prendre soin de ne pas endommager les éléments chauffants.

S'assurer que l'appareil de chauffage est sec avant de le rebrancher.

peligros.

Ce symbole indique qu'il est interdit d'éliminer les apparils électriques et électroniques usages avec les déchets menagers ou dans la nature. Il est demandé de les porter dans un des centres de collecte sélective prévus par l'administration communale pour assurer leur recyclage. Vous avez également la possibilité de déposer votre produit chez vos distributeur si vous y achetez un produit de même type. En respectant cette démarche vous contribuez à la préparation des ressources naturelles et à la protection de la santé humaine.

BON DE GARANTIE

CACHET DU REVENDEUR

DATE :

NOM DU CLIENT :

CERTIFICAT DE GARANTIE

Cet apparéil est garanti 2 ans, pieces et main d'oeuvre. La garantie ne couvre pas les dégats occasionnés par : mauvaises utilisations, détérioration par chic, chute ou phénomène atmosphérique. En cas d'anomalie de fonctionnement, l'ensemble (emballage, produit, accessoires) doit être returné par l'utilisateur (En port payé si envoi par la poste. Les colis en port dû ne seront pas acceptés.) au point de vente qui a procédé à la vente, accompagné de la photocopie de la preuve d'achat datee et portant le cachet du vendeur. L' apparéil vous sera returné gratuitement pendant la période de garantie et contre remboursement des frais après cette période.

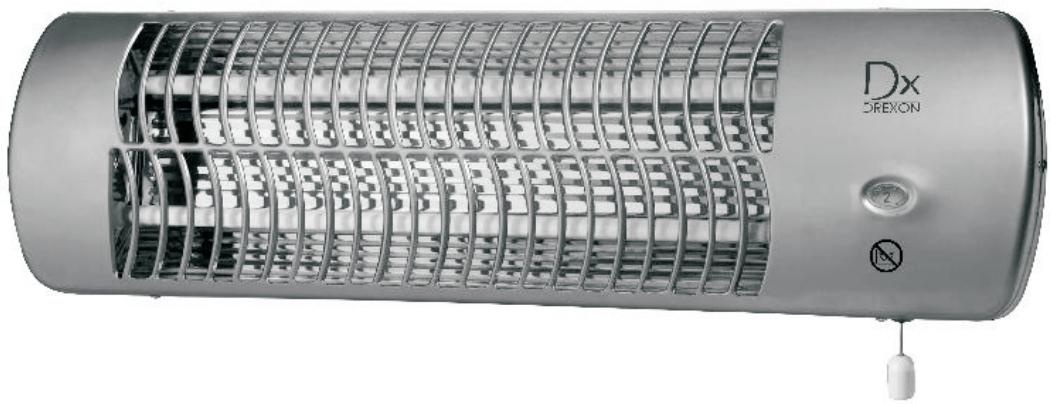

Calefaction infrarrojo 1200W
