MODE D'EMPLOI Duomo EQUATION
FR / Notice de Montage
Notice d'utilisation
Caracteristiques
def ID
Nous vous remercions d'avoir acheté l'un de nos produits et nous espérons qu'il saura vous donner entière satisfaction.
Nos you consollons de dire attentivement la notice, car elle contient des indications importantes concernant les consignes de securite sur l'utilisation et I'entretien du radiateur.
Nos youe conseillons egalement de garder la notice et la facture soigneusement afin de la consul-ter en cas de besoin.
L'emballage comprehend
Radiateur en aluminium avec thermostat digital calculable, support de fixation, manuel d'instructions.
Emballage
L'emballage de ce radiateur a eté concu à 99% de carton. Nous nous engageons pour éliminer l'utilisation de polystyrene.
Economies d'énergie
19^ est la température conseillée pour votre intérieur.
Precision de régulation du thermostat à 0,5^
Réduire le thermostat de 1^ équivaux à 7% d'économies possibles.
Vousetescitoyensresponsables.
Sommaire
- AVENTISSEMENTS 4
1.1 NETTOYAGE DU RADIATEUR 5
- GAMME, DIMENSIONS ET CARACTERISTIQUES 6
- BRANCHEMENTS ÉLECTRIQUES 7
3.1 SPÉCIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS
- INSTALLATION DE L'APPAREIL 8
4.1 FIXATION MURALE DU RADIATEUR 9
- GARANTIE 13
- ENVIRONMENTMENT 13
- UTILISATION 14
7.1 PRINCIPLE DE FONCTIONNEMENT 14
7.2 PREMIERE MISE EN MARCHE 14
7.3 DESCRIPTION DES MODES 14
7.3.1 MODE SIMPLE 15
7.3.2 MODE PROGRAM 15
7.3.3 MODE TEMPORAIRE 15
7.4 REGULATION DE LA TEMPERATURE 16
7.4.1 RÉGULATION DE LA TEMPERATURE EN MODE SIMPLE. 16
7.4.2 RÉGULATION DE LA TEMPERATURE EN MODE PROGRAM 16
7.5 PROGRAMMATION 17
7.5.1 MODIFIER L'HORAIRE CONFIGURE POUR LES TRANCHES DE CONFORT 17
7.6PARAMETRES 18
7.6.1 DÉTAILS DE CERTAINES FONCTIONS 20
7.7 HORLOGE 20
7.8 CONNECTIVITE 21
7.9 INFORMATION 22
7.10 VERROULLER LE CLAVIER 22
8. PANNES ET DYSFUNCTIONNEMENTS 23
9. DÉCLARATION UE DE CONFORMITÉ 24
10. EXIGENCES D'INFORMATIONS SELON LE RÉGLEMENT (UE) 2015/1188 DE LA COMMISSION DU 28 AVRIL 2015 25
1. AVERTISSEMENTS
RAPPELS: Sur le radiateur est apposée une étiquette qui reporte le symbole illustré ci-contre, dont la signification est la suivante:
Afin d'éviter une surchauffe de l'appareil, NE PAS COUVRIR LE RADIATEUR.
Il ne faut enaucun cas :
- couvrir, même partiellement, le radiateur ;
- placer le radiateur en contact direct ou à proximé de rideaux, meubles, etc.
Il ne faut enaucun cas installer le radiateur:
dans une niche ;
- à moins de 10 cm des angles de la piece ;
sous une prise de courant ;
sur une étagère.
Le radiateur doit être fixé au mur au moyen des pattes de fixation fournies.
L'installation du radiateur dans une zone soumise aux courants d'air est deconseillée car susceptible de perturber la sonde de température du radiateur (exemple : pres d'une porte d'entrée, sous une VMC; etc...)
Toute intervention sur l'appareil doit etre executee par des professionnels agreés.
Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, par son service après vente ou par des personnes de qualification similaire afin d'éviter un danger.
Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabriquant ou son service après-vente qu'il convient de contacter en cas de fuite d'huile.
Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.
Les enfants de moins de 3 ans doivent être tenus à l'écart s'ils ne sont pas surveillés en continu.
Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans peuvent seulement allumer/ arrêter l'appareil sous réserves que ce produit soit place ou installé dans les règles de l'art et qu'ils aient pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil enPNANT toutes les precautions d'usage. Il faut s'assurer qu'ils comprendnent les risques concernés. Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans ne peuvent pas brancher, régler et nettoyer l'appareil ou effectuer la maintenance.
ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et brûler. Une attention particulière doit être faite en cas de présence d' enfants et de personnes vulnérables.
Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
-
Les sacs en plastique peuvent être dangereux, pour éviter tout risque d'étouffement, gardez-les hors de portée des enfants en bas âge.
-
Tous les matériaux d'emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d'emballage, sacs, cartons, etc.
- Ne tirez pas le radiateur, ne vous asseyez pas sur le radiateur, ne vous penchez pas et ne chargez pas le radiateur avec quelconque poids. Une telle praticque peut endommager le radiateur ou le detacher de la paroi ou des éléments de fixation, ce qui pourrait cause des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur.
- N'essayez jamais de ALTERER ou de modifier ce produit, de le peindre ou d'y appliquer des autocollants. Cela annule la garantie et peut causeur un dysfonctionnement du produit ou des blessures.
-L'installation du radiateur dans un environnement poussiereux ou dans lequel on fume peut avoir pour conséquence l' apparition de traces au-dessus du radiateur et/ou un jaunissement de celui-ci. Ce phénomène étant causé par la mauvaise qualité de l'air, il est conseillé de nettoyer et d'aérer la piece et d'éviter de fumer à l'intérieur de l'habitation. Dans ces cas, le recours à la garantie ne sera pas accepté.
1.1 NETTOYAGE DU RADIATEUR
Pour votre sécurité, avant toute opération d'entretien, couper l'alimentation de votre apparéil avant de procéder à son nettoyage.
Executer les opérations de nettoyage avec le radiateur arrêté et froid.
Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l'eau savonneuse puis essuyer le corps avec un chiffon doux.
Pour le nettoyage de la partie en plastique du thermostat, utiliser exclusivement un chiffon sec et éviter tout contact avec des produits chimiques ou de l'alcool.
Pourmaintenirla performancedevoire radiateur,vousdevezeffectuer2foisparanle nettoyage àl'aide d'un aspirateur etd'une brosse douce, enle faisant passeràtraverslespassagesentre un élémentet l'autre.
2. GAMME, DIMENSIONS ET CARACTERISTIQUES
| DUOMO | PUISSANCE W | ÉLÉMENTS N° | LARGEUR MM | HAUTEUR MM | PROFONDEUR MM | POIDS NET KG |
| DUOMO 1000 W | 1000 | 6 | 575 | 590 | 98 | 11,1 |
| DUOMO 1500 W | 1500 | 10 | 895 | 590 | 98 | 17,4 |
| DUOMO 1800 W | 1800 | 12 | 1055 | 590 | 98 | 20,6 |
L'appareil satisfait les exigences de la norme NF Électricité.
IP24 Appareil protégé contre les projections d'eau.
Classe II: double isolation.
| Tension de réseau | 230V +/-10% AC 50 Hz |
| Puisance de la résistance chauffante | Mod. DUOMO / DUOMO-N 1000 W: 1000 W |
| Mod. DUOMO / DUOMO-N 1500 W: 1500 W |
| Mod. DUOMO / DUOMO-N 1800 W: 1800 W |
| Classe d'iso1ation | Classe II |
| Degré de protection contre l'eau | IP24 |
| Température d'utilisation | 0 à 50°C |
| Température de stockage | -15 à 70°C |
| Humidité d'utilisation | 0 à 85% sans condensation |
| Régulation | Proportionnel et Intégral |
| Résolution réglage de la température | 0,5 °C |
| Échelle de température | 7° à 30°C |
| Consommation en stand-by | < 0,5 W |
| Bande de Fréquence | 868 MHz ÷ 868.6 MHz |
| Puisance de Radiofréquence maximale trasmise | 3,2 dBm |
Le radiateur est constitué d'un corps en alliage d'aluminium EN AB 46100. Il contient un fluide caloporteur constitué d'une huile minérale hautement raffinée à coefficient de transmission de chaleur elevée. Cette huile a une faible viscosité et a une résistance à l'oxydation. Ceci garantit une longue durée de vie.
Le fluide interne est chauffé au moyen d'une résistance électrique avec isolation en Classe II, double isolation.
Le radiateur peut être programmé sur une base quotidienne et hebdomadaire.
Pour éviter une dispersion d'énergie, le thermostat est muni d'une Détction d'ouverture de fenêtres. Dans ce cas, le radiateur est coupé. Pour le fonctionnement exact voir le paragraphe spécifique.
Votre radiateur possede une fonction de contrôle à distance qui vous permettra de le piloter via un smartphone ou une tablette.
N.B.: tous les radiateurs sont munis d'une étiquette d'identification qui assure leur tracabilité.
Cette étiquette atteste la conformité aux directives UE et aux normes électriques en viqueur.
L'installation doit être executée dans les règles de l'art, conformément aux normes et aux instructions reportées dans ce manuel.
3. BRANCHEMENTS ÉLECTRIQUES
IMPORTANT
En cas d'installation ou d'entretien, vérifier que le radiateur est hors tension.
Tenir hors tension le radiateur jusqu'à l'achèvement du montage et la clôture correcte du boîtier.
Après montage ou entretien vérifier que le boîtier est solididement fixé au mur.
Le radiateur peut être installé seulement au réseau 230 Vac. Respecter les couleurs:
| Marron | Phase |
| Gris ou Bleu | Neutre |
| Noir | Fil Pilote |
Attention:
Si le cable "fil pilote" de couleur noir n'est pas utilisé, les règles de sécurité imposent de l'isoler. Le raccordament à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
Dans le cas d'une centrale de programmation à courant porteur, le file pilote n'est pas utilisé, il doit être isolé.
Un dispositif de coupure multipolaire est obligatoire. La distance de séparation de tous le contacts doit être d'au moins 3 mm.
Il est obligatoire que les circuits alimentants les apparciels électriques soient protégés par un dispositif de protection différentiel à haute sensibilité. Le cable d'alimentation doit être relié au réseau par l'intérimédiaire d'une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d'une fiche prise de courant.
Eviter toute PENETRATION d'objets métalliques à l'intérieur du boîtier.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, par son service après vente ou par des personnes de qualification similaire afin d'éviter un danger.
3.1 SPECIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS
Le cable d'alimentation doit être relié au réseau par l'intermédiaire d'une boîte de connexion impératifement placée à 25 cm au moins du sol, sans interposition d'une fiche prise de courant. Eviter toute pénétration d'objets métalliques à l'intérieur du boîtier.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
L'installation doit être conforme à la norme NF C15-100 et aux règes d'installation en vigueur.
Le radiateur possède une double isolation (Classe II) et est protégé contre les éclaboussures d'eau (IP24).
Dans la salle de bains, il peut être installé dans le volume 2 (voir figure n°1) à condition que les dispositifs de commande ne puissant pas être touchés par la personne qui utilise la douche ou la baignoire.
Il ne doit pas etre raccordé à une borne de terre.
Dans une salle d'eau, veiliez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 mA.
Conformément à la norme NF C15-100, il faut installer un disjoncteur multipolaire ayant une distance de séparation entre les contacts d'au moins 3 mm.
figure n°1
4. INSTALLATION DE L'APPAREIL
Pour obtenir un rendement thermique et un comport d'ambiance optimaux, nous recommendons d'installer le radiateur, si possible, sous une fenetre ou à proximé d'une zone à déperdition thermique elevée de la piece à chauffer. Ne pas installer le radiateur dans une niche ou sous une prise de courant.
- Les ridesaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur
- Doivent être placés à une distance minimum de 50 cm de la façon du radiateur.
- Respecter une distance minimum d'au moins 10 cm entre la limite inférieure du radiateur et le sol.
- Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier.
4.1 FIXATION MURALE DU RADIATEUR
Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l'appareil.
Montant du support
Entretoise
Vis + ecrou
X2
M4x8 mm
X2
Crochet supérieur
X2
Blocage inférieur
Matériel nécessaire au montage du radiateur.
7mm
Matériel pour branchement électrique
4,5 mm
- Utiliser les vis et chevilles (non fournies) adaptées au matériel du m
Pose du Radiateur:
- Visser l'entretoise b sur les montants du support a avec les vis fournies c

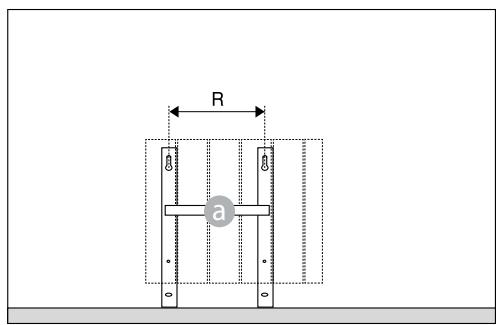

- Choiser où positionner le radiateur, voir “1. AVERTISSEMENTS” et “3.1 Spécifications pour l'installation dans la salle de bains”. En fonction de la position choisisie, poser le montant du support a sur le sol fini:
| Puisance / Nombre d'éléments |
| 6 / 1000W | 10 / 1500W | 12 / 1800W |
| R (mm) | 320 mm | 640 mm | 640 mm |
- Marquer avec un crayon la position des 2 trous 1 et 2 .
- Les 2 points et marqués déterminant la position des 2 vis inférieures pour la fixation du support. Positionner vers le haut les 2 montants du support a en correspondance des marques sur le mur.
- Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques ① et ②. Marquer la position des 2 trous supérieurs ① puis ②

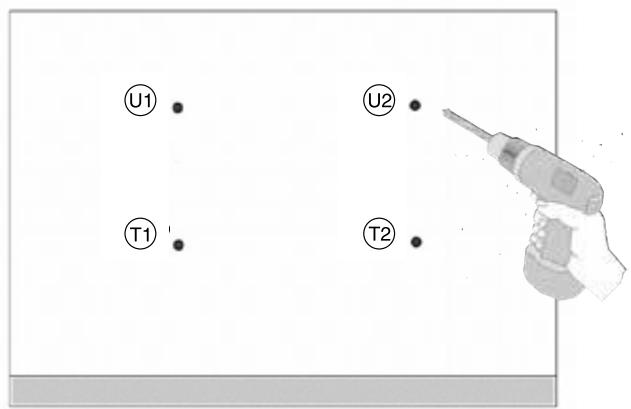

- Selon la nature du matériel du mur,CHOISSEZ le mode de fixation adapté. Ici,percer le mur en correspondence des 4 marques precedemment tracées.Insérer les 4 chevilles (non fournies, adaptations au matériel du mur) dans les trous:

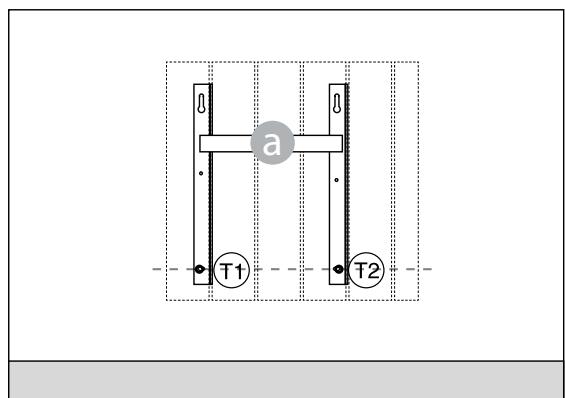

- Visser partiellement les 2 vis supérieures en t1 et t2. Positionner les 2 montants du support a ,puis pouvoir vers le bas. Visser partiellement les 2 vis inférieures en t1 et t2. Puis visser complètement les 4 vis (non fournies) adaptées au matériel du mur:
- Monter les 2 crochets supérieurs sur les 2 montants du support:
- Monter les 2 blocages inférieurs ⑥ sur les 2 montants du support. Tourner jusqu'à entendre "Clack".
- Pour relier le radiateur au circuit électrique, Voir "3. BRANCHEMENTS ÉLECTRIQUES".
- Accrocher le radiateur aux crochets supérieurs d, faire pivoter doucement le radiateur. Les blocages inférieurs e doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.
- S'il est nécessaire d'enlever le radiateur, agir sur les blocages inférieurs en poussant sur ces derniers en direction horizontale, puis les tourner, comme indiqué:
5. GARANTIE
À compter de la date d'achat le radiateur est garanti 5 ans pour le thermostat et 10 ans pour le corps de chauffe.
La garantie sera prise en considération sur presentation de la facture d'achat datee.
L'installation doit être conforme aux normes en vigueur et aux règles de l'art.
Les pieces d'usure, consommables et accessoires sont exclus de la garantie, ainsi que les casses dues au transport et aux démontages non autorisés.
6. ENVIRONMENTMENT
Le symbole placé sur l'appareil indique la récolte séparée des apparciels électriques et électroniques.
Les produits électriques ne doivent pas être mis au rebut avec les déchets menagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Merci de recycler l'emballage dans les points de collecte prévus à cet effet.
Une élimination incorrecte des apparciels électriques pourrait impliquer des penalties.
7. UTILISATION
7.1 PRINCIPLE DE FONCTIONNEMENT

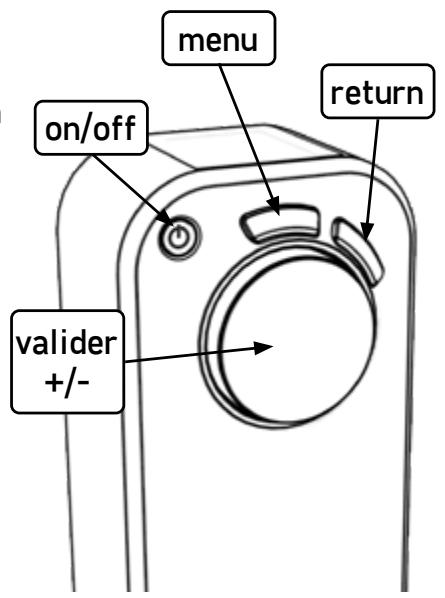

En appuyant sur la touche MENU on accede à la liste des fonctions et des paramétres.
En appuyant sur la touche RETURN on revient à la sélection précédente.
En tournant le bouton il est possible de :
- Faire défilier les rubriques d'une liste
- Augmenter ou diminuier une valeur configurée (+ / - )
Appuyer sur le bouton pour confirmer un choix.
MARCHE/ARRÉT DE L'APPAREIL
En appuyant sur la touche ON/OFF on allume/ éteint l'appareil.
Avec le radiateur éteint sur l'écran est affichée l'indication «OFF».
Un bip long vous announce l'arrêt.
Deux bip courts successifs vous_annont la remise en route du produit.
Attention :
En position OFF le radiateur est toute fois encore alimenté électriquement.
Une fois votre thermostat à l'arrêt, un appui bref sur la touche valider vous permettra de visualiser la/tempature ambiente.
7.2 PREMIÈRE MISE EN MARCHE
Pour désir la langue tourné le bouton et valider en y appuyant dessus.
Régler l'heure et la date
Le mode SIMPLE est sélectionné, la tempérapure de consigné est réglée à 21^ C.
7.3 DESCRIPTION DES MODES
En appuyant sur la touche MENU on accede au menu, en selectionnant l'option MODE, il est possible deCHOISIR entre trois differents modes de fonctionnement: SIMPLE, PROGRAM et TEMPORAIRE. Sur I'écran, le mode actuellement selectionné est indiqué avec un gros point.
7.3.1 MODE SIMPLE
L'appareil maintain la température régée. Sur l'écran est affichée la température configurée et un message qui indique si le radiateur est en phase de chauffage ou s'il est étant parce que la piece a atteint la température régée.
Pour modifier la température configurée, tourner le bouton et ensuite confirmer la configuration en y appuyant dessus.
7.3.2 MODE PROGRAM
L'appareil suit le programme défini pour chaque jour de la semaine. A la première mise en marche de l'appareil, les plages suivantes sont définies :
| Première période de comport | Deuxieme période de comport |
| Lundi à Vendredi | 6:30 ÷ 8:30 | 17.00 ÷ 23:00 |
| Samedi et Dimanche | 8:00 ÷ 23:00 | --- |
Sur l'écran est affichée la représentation graphique avec la programmation journalière et la valeur de la température configurée de l'heure courante. Dans la partie inférieure de l'écran est affiché un message qui indique si le radiateur est en phase de chauffage ou s'il est étant parce que lapiece a atteint la température configurée.
Le programme peut être modifié en fonction de vos exigences et vous pouvez configurer jusqu'à trois périodes de fonctionnement en comport pour chaque jour (voir paragraphe 7.5)
7.3.3 MODE TEMPORAIRE
Lechiox de ce mode de fonctionnement permit de configurer une température souhaitee pour un laps de temps allant de 15 minutes a 10 jours, au-delà duquel, l'appareil recommence à fonctionner selon le mode precedemment configuré, SIMPLE ou PROGRAM.
Quand cette fonction est active, sur l'écran est affiché le temps qui manque au retour au fonctionnement précédent (compte à rebours).
Il est possible de changer ou d'interr compromise le fonctionnement temporaire en n'importe quel moment. En tournant le bouton, apparaitra un menu qui permet d'effectuer l'annulation ou la modification :
7.4.1 RÉGULATION DE LA TEMPERATURE EN MODE SIMPLE.
Tourner le bouton pour modifier la température configurée, appuyer sur le bouton pour confirmer la sélection. La température maximale par défaut est de 28^ , elle peut être portée jusqu'à 30^ en modifiant le paramètre « TEMP. MAX » dans le menu PARAMETRES/RESTRICTIONS.
La température minimale que l'on peut configurer est de 12^ , au-delà de cette température, l'appeil se positionne en état antigel sur une valeur égale à 7^ .
7.4.2 RÉGULATION DE LA TEMPERATURE EN MODE PROGRAM
Dans le mode PROGRAM, l'appareil suit la température de consigne (confort ou eco) en fonction de l'heure courante et du programme choisi.
La température CONFORT par défaut est de 21^
La température ECO par défaut est de 18^
Pour modifier les températures CONFORT et ECO entre dans le menu PROGRAMMATION et selectionner la température que l'on souhaite modifier. Tourner ensuite le bouton pour modifier la température configurée, appuyer sur le bouton pour confirmer la selection.
La température maximale par défaut est de 28^ , elle peut être portée jusqu'à 30^ en modifiant
le paramètre « TEMP.MAX » dans le menu PARAMETRES/RESTRICTIONS.
En mode PROGRAM il est possible de modifier la température configurée (Confort ou Eco) en tournant simplement le bouton, dans ce cas, la nouvelle température est maintainue jusqu'au prochain changement du niveau programmé. Sur l'écran est affichée l'indication DEROGATION et l'heure à laquelle on revienda à la programmation configurée.
Il est possible de changer ou d'interr compromise le fonctionnement en dérogation en n'importe quel moment. En tournant le bouton, apparaitra un menu qui permet d'effectuer l'annulation ou la modification.
Si vous avez reglé une température Hors Gel (7°C), la programmation est suspendue. Modifiez cette température lors de votre retard pour la reprise de la programmation.
7.5 PROGRAMMATION
Dans ce menu on peut :
Pour modifier la programmation du jour, appuyez sur OK.
Chaque jour peut etre programme séparation et pour chaque jour il est possible de configurer jusqu'à 3
tranches jouralières de fonctionnement en Confort,
selon les exigences individuelles.
Si on ne peut pas utiliser une des tranches horaires, il suffit de ne pas la selectionner : la presence d'un gros
point indique la tranche ou les tranches selectionnées.
Dans, l'exemple représenté dans la figure à côté, on a sélectionné deux tranches horaires de fonctionnement en Confort, la troisième n'est pas utilisée.
Dans PROGRAMMATION / PROG JOUR, utilisez le bouton rotatif pour selectionner le jour à modifier et appuyez sur OK.
Tournier le bouton pourmettre enevidence la tranche hora que I'on peut modifier et la selectionner en appuyant sur le bouton.
Pour configurer l'heure et les minutes, tournier le bouton et appuyer pour confirmer. L'appareil se positionnera automatiquement sur la prochaine valeur à régler. Les minutes peuvent être programmées par pas de 30.
Une fois terminée la programmation des tranches de Confort de chaque jour, il sera encore possible de les modifier en se positionnant sur ces dernières en tournant le bouton, pour confirmer la programmation selectionner VALID. (Validator)
À ce stade, il sera demandé si l'on souhaite copier le programme à peine configuré sur d'autres jours : sélectionner les jours pour lesquels on souhaite copier le programme en appuyant sur le bouton. En tournant le bouton on peut se déplacer sur de différents jours.
Selectionner et confirmer VALID pour copier.
7.6 PARAMETRES
En appuyant sur la touche MENU on accede au menu, en selectionnant l'option PARAMETRES, on accede au réglage/configuration des paramètres suivants :
- DETECTION OUVERTURE FENETRE: fonction de type activée/désactivée. Par défaut désactivée.
- ASC (ADAPTIVE START CONTROL): fonction de type activée/désactivée. Par défaut désactivée. Si ce paramètre est activé, le système de contrôle intelligent de la température activera votre installation à l'avance (2 heures maximum) pour assurer l'obtention de la température désirée à l'heure programmée en mode PROG. L'icone clignote quand ASC est en marche.
- LANGUAGE: cette option permet deCHOISIR entre francais et anglais.Par defaut francais.
- FIL PILOTE: fonction de type activée/désactivée. Par défaut désactivé.
- ETALONNAGE: permet d'ajuster la calibration de la sonde de température (+/- 5 °C) si la temperature ambiente affichée et différente de la température de la piece.
Sur l'écran est affichée la température ambiente détectée par le radiateur dans le point d'installation et la correction eventuelle déjà configurée (DECALAGE).
La température d'une piece est différente à chaque point, il est donc possible que la température atteinte soit différente de cette régée sur le radiateur. Grace à la fonction étalonnage, vous pouvez corriger la différence. Avant d'utiliser cette fonction, il est nécessaire de faire fonctionner les radiateurs pendant au moins 6 heures, afin que la température ambiente puisse être stabilisée, puis la différence peut être corrigeée en l'ajoutant ou en l'enlevant à celle affichée.
Exemple 1:
si la température régée sur le radiateur est 20^ mais dans la piece il y a 22^ il faut ajouter 2^ .
Example 2:
si la température régée sur le radiateur est 20^ mais dans la piece il y a 18^ il faut enlever 2^ .
- REGLAGES USINE: pour revenir à la configuration usine. Sélectionner VALIDATE et maintainir en foncé pendant 3 secondes pour ramener l'appareil à la configuration d'usine.
ATTENTION : OPÉRATION IRRéVERSIBLE !
-
RESTRICTIONS: En selectionnant cette option dans le menu PARAMETRES il est possible de :
-
configurer la température maximale admise: la température maximale pouvant être configurée va de 22 à 30^ , par défaut 28^ .
- bloquer l'utilisation des menus PARAMETRES et/ou du menu PROGRAMMATION. Par défaut aucun menu n'est bloqué.
Dans l'exemple représenté dans la figure ci-dessous, on a selectionné le blocage des paramètres.
Si I'on souhaite bloquer l'utilisation des paramètres et/ou de la programmation, il faut saisir un code PIN.
Le code PIN est : 139. Le PIN n'est pas modifiable. Une fois saisies les restrictions d'accès pour entrer dans les menus bloqués, il y aura la demande de saisie du PIN.
DÉTCTION D'OUVERTURE DE FENÊTRES
L'électronique est capable d'interpréter si les fenêtres sont ouvertes. Dans ce cas, le radiateur stop la chauffe pendant 30min.
L'icône clignote quand il y a détection d'une fenêtre ouverte.
Pour remettre votre radiateur en fonctionnement (retour au mode précédent), vous avez deux
possibilities :
- Par appuis sur n'importe qu'elle touche du clavier.
- Ou fermer votre fenêtre, le radiateur détectera automatiquement sa fermetre après un-delai maximal d'une heures.
La détction de fenêtre est active dans tous les modes.
Dans le cas d'une variation brute de température ( > à 5^ ) demandée par l'utilisateur ou le fil pilote, il se peut qu'une détction soit active.
MODE FIL PILOTFP
Ce mode est actif quand le radiateur est commandé par une centrale de programmation, et si le paramètre fil pilote a été activé.
Le mode de fonctionnement réel dépend du signal du fil pilote et le mode sélectionné sur le radiateur, comme indiqué dans le tableau a côté:
Mode Simple
| Ordre sur le fil pilote | Mode résultat |
| Consigne | Confort | Consigne |
| Confort -1° | Consigne -1° |
| Confort -2° | Consigne -2° |
| Confort -3.5° / Eco | Consigne -3.5° |
| Hors gel | Hors gel |
| Arrêt | OFF |
| Hors gel | Confort | Hors gel |
| Confort -1° |
| Confort -2° |
| Confort -3.5° / Eco |
| Hors gel |
| Arrêt | OFF |
Mode Program
| Ordre sur le fil pilote | Mode résultat |
| Confort | Confort | Confort |
| Confort -1° | Confort -1° |
| Confort -2° | Confort -2° |
| Confort -3.5°/ Eco | Eco |
| Hors gel | Hors gel |
| Arrêt | OFF |
| Eco | Confort | Eco |
| Confort -1° |
| Confort -2° |
| Confort -3.5°/ Eco |
| Hors gel | Hors gel |
| Arrêt | OFF |
Remarque:
en mode Program, en cas d'intervention du fil pilote, l'opération en dérogation est suspedue.
7.7 HORLOGE
En appuyant sur la touche MENU on accede au menu, en selectionnant l'option HORLOGE, on accede au réglage/configuration de :
Mode automatique de changement heures et / hiver, de type activé/ désactivé. Par défaut activé.
Choix format heures : 12 h ou 24 h. Par défaut 24 h.
- Configuration date et heures.
7.8 CONNECTIVITE
REMARQUE: Radiateur concu pour être prochainement connecté, vous receivez une communication des que la connexion via l'application Enki sera activée.
Votre radiateur possede une fonction de contrôle à distance qui vous permettra de le piloter via un smartphone ou une tablette.
Pour utiliser cette fonction vous aurez besoin :
Telecharger dans I'App Store
compatible pour iOS9 et versions ultériques
DISPONIBLE SUR Google Play
compatible pour Android 4.2 et versions ultérieures
1. CONNECTER VOITRE RADIATEUR À L'APPLICATION ENKI
a. Dans l'application, aller dans l'onglet « Mes objets », ajoutez un objet en cliquant sur le « + » en haut à droite de l'écran.
b. Sélectionnez la marque « Equation » etCHOISSEZ dans la liste le modele de votre radiateur.
c. Suivez les indications de l'application pour connecter votre radiateur.
d. Donnez ensuite un nom à votre radiateur puis assignez-le à une zone de chauffage (ex : salon, cuisine, rez-de-chaussée...).
2. PILOTER ET PROGRAMMER VOTRE RADIATEUR.
Allez dans l'onglet « Mes Objects > Mes chauffages » de l'application, votre radiateur se trouve dans la zone dans laquelle vous l'avez ajouté.
Lors de la première utilisation, votre radiateur est en mode hors gel.
a. Réglage des températures des modes pour une zone donnée.
Appuyez sur la zone dans laquelle se trouve votre radiateur, puis appuyez sur l'icône « température » en haut à droite de votre écran. Réglez ensuite les températures souhaitées pour chaque mode.
b. Programmation
Depuis l'écran de pilotage de votre zone, appuyez sur l'icone de programmation en bas à gauche de l'écran, puis appuyez sur l'icone « horloge » en haut à droite afin d'acceder au menu de programmation.
Suivez ensuite les instructions de l'application.
En cas de dérogation manuelle sur le radiateur, les informations sont reportées et synchronisées dans l'application.
c. Pilotage manuel
Depuis l'application, vous pouvez à tout moment sélectionner un mode de chauffage à l'aide des boutons situés en bas de l'écran de pilotage. Vous pouvez aussi ajuster la température en appuyant sur les boutons + et -.
Dérogation manuelle depuis le radiateur : vous pouvez aussi ajuster sur votre radiateur la température à l'aide des boutons + et -.
Pendant le mode de connexion, le symbole "ANTENNA" et la température sélectionnée s'affichent à l'écran.
En appuyant sur la touche MENU on accede au menu, en selectionnant l'option CONNECTIVITE, il est possible de :
- Vérifier que le radiateur est déjà connecté
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- necteer / deconnecter le radiateur
i
En appuyant sur la touche MENU on accede au menu, en selectionnant l'option INFORMATION, on accede aux informations suivantes :
Ref. du radiateur
Version du logiciel
Code ID du radiateur
- Consommations du radiateur indiquées kW/h. Les consommations suivantes sont indiquées :
a. Journalières, pour les 7 jours derniers
b. Mensuelles, pour les douze mois derniers
c. Annuelles, des 5 ans derniers
d. Totales
Exemple d'indication des consommations journaières, la barre orange indique la consommation du jour courant, sa valeur numérique est mentionnée en bas.
7.10 VERROUILER LE CLAVIER
#
Pour verrouiller le clavier, appuyez et maintenez la touche MENU, puis dans le même temps, appuyez sur la touche RETURN.
Le mode actif est affiché. Si on intervient sur les touches MENU et RETURN ou sur la roulette, sur l'écran est affiché le symbole du cadenas.
Pour déverrouiller le clavier, repêze les opérations décrites ci-dessus.
REMARQUE: même en verrouillage clavier, vous pouvez allumer ou eteindre votre apparéil en ap-puyant sur la touche ON/OFF.
8. PANNES ET DYSFUNCTIONNEMENTS
En cas de panne, ne pas utiliser l'appareil et le débrancher de l'alimenté électrique.
Pour la réparation, ne pas ouvrir le radiateur, s'adresser exclusivement à des techniciens agrésés et autorisés à intervenir sur ce type de produit.
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
Le fabricant decline toute responsabilité pour les dommages aux personnes, animaux et choses dérivant de manipulations ou d'interventions incorrectes sur le radiateur.
| PROBLÈME | CAUSE POSSIBLE | SOLUTION |
| Le radiateur ne chauffe pas. Thermostat digital éteint | Absence d'alimentation électrique | Contrôler la présence de la tension de secteur. |
| Le radiateur ne chauffe pas. Radiateur activé en mode de programmation | La programmation prévoit le radiateur au niveau bas (ECO) | Contrôler les paramètres de programmation. |
| Le radiateur ne chauffe pas. Radiateur activé en mode de Programmation ou Simple. | Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage | Contacter le service après-vente pour la réparation |
| Le radiateur ne chauffe pas. | La température dans la piece est supérieure à la valeur sélectionnée | Contrôler la température sélectionnée. |
| Le radiateur ne chauffe pas suffisamment | La puissance du radiateur est insuffisante par rapport aux dimensions de la piece | Remplacer le radiateur par un radiateur de puissance plus élevé. |
| Le radiateur ne chauffe pas. Le thermostat digital affiche le code “E1” | Sonde de température déconnectée | Contacter le service après-vente pour la réparation |
| Le radiateur ne chauffe pas. Le thermostat digital affiche le code “E2” | Sonde de température en court-circuit | Contacter le service après-vente pour la réparation |
| Le radiateur ne chauffe pas. Le thermostat digital affiche le code “E3” | Température de la sonde annormalement élevé (T°> à 50°C) | Vérifier que vous n’avez pas d’objet pouvant perburber la sonde située en bas à droite du radiateur. |
| Le radiateur chauffe en permanence | Le radiateur est installé à proximité d'une courant d’air (porte d’entrée, trou aération gaz derrière le radiateur) ou la température a été augmentée | Eviter d’sinstaller le radiateur à proximité d'une courant d’air. Vérifier que la température ne soit pas augmentée. |
| Des traces noires ou jaunes apparaissent sur le mur au-dessus du radiateur | Ces traces sont dues à la mauvaise qualité de l’air dans la piece, à la formation de pous-sière derrière le radiateur ou du fait de fumer à l'intérieur de l’habitation. | Aérer et nettoyer lapiece et le radiateur, éviter de fumer dans l’habitation. Ce désagrément ne pourrait justifier le remplacement du radiateur sous garantie |
| Jaunissement du radiateur | Ce phénomène est dû à un mauvais dimensionnement (radiateur sousdimensionné Par rapport à la piece, donc ilCHAuffe en permanence sans s'arrête provoquant la recu-isson de la peinture) ou à la presence de fumeurs dans la maison. | Verifier le b onimensionnement des radiateurs par rapport aux pieces où ils sont installés.Eviter de fumer à l'intérieur de la maison. Ces raisons ne justifiert pas le remplacement du radiateur sous garantie. |
| Le radiateur devient très chaud | Lorsque le radiateur fonction-ne, il est normal d'atteindre une température elevée. | La température elevée est conforme aux normes NF Electri-cité. |
| La saisie du code PIN est demandée. | Les restrictions du menu RE-STRICTIONS ont été activées | Le code PIN est 139 |
| Fuites d'huille | Défaut du corps de chauffe ou racords serrés incorrectement | Contacter le service après-ventepour la réparation |
| Le radiateur ne fonctionne pas. Radiateur connecté à la box ENKI, il fonctionne manuellement. | La connexion WI FI est opérante, la box ENKI ne répond pas aux commandes envoyées par le Smartphone | Il faut contacter l'assistance ENKI. |
| Le radiateur ne fonctionne pas. Radiateur connecté à la box ENKI, il ne fonctionne pas manuellement | Il est possible que la carte électronique d'interface ou l'antenna soit en défaut | Contacter le service après-ventepour la réparation |
Le sousigné, ADEO, déclare que l'équipement radioélectrique du type Duomo / Duomo-N est con-forme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.leroymerlin.fr.
Sous les références :
| Désignation | | Référence |
| Radiateur EQUATION DUOMO blanc | 1000 W | 82584726 |
| Radiateur EQUATION DUOMO blanc | 1500 W | 82584727 |
| Radiateur EQUATION DUOMO blanc | 1800 W | 82584728 |
| Radiateur EQUATION DUOMO-N anthracite | 1000 W | 82584729 |
| Radiateur EQUATION DUOMO-N anthracite | 1500 W | 82584730 |
| Radiateur EQUATION DUOMO-N anthracite | 1800 W | 82584731 |
10.
| RÉFERENCE(S) DU MODELE: DUOMO ET DUOMO-N 1000W/1500W/1800W |
| Caracteristique | Symbole | Valeur | Unité | | Caracteristique |
| Puisance thermique | | TYPE D'APPORT DE CHALEUR, POUR LES DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS ÉLECTRIQUES À ACCUMULATION UNIQUÉMENT |
| Puisance thermi-que nominale | Pnom | 1,0/1,5/1,8 | kW | | contrôle thermique manuel de la charge avec thermostat intégré |
| Puisance thermi-que minimale | Pmin | n.d. | kW | | contrôle thermique manuel de la charge avec réception d'informations sur la tempèreature de la piece et/ou extérieure |
| Puisance thermi-que maximale continue | Pmax,c | 1,0/1,5/1,8 | kW | | contrôle thermique électronique de la charge avec réception d'informations sur la tempèreature de la piece et/ou extérieure |
| CONSOMMATION D'ÉLECTRICité AUXILIÁIRE | | | | puisance thermique régulable par venti-lateur |
| À la puisance thermique nomi-nale | elmax | 1,0/1,5/1,8 | kW | | TYPE DE CONTRÔLÉ DE LA PUISSANCE THERMIQUE/DE LA TEMPERATURE DE LA PIECE |
| À la puisance thermique mini-male | elmin | n.d. | kW | | contrôle de la puisance thermique à un palier, pas de contrôle de la tempabilité de la piece |
| En mode veille | eISB | <0,5 | W | | contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la tempabilité de la piece |
| | contrôle de la tempabilité de la piece avec thermostat mécanique |
| | contrôle électronique de la tempabilité de la piece |
| | contrôle électronique de la tempabilité de la piece etprogrammateur journalier |
| | contrôle électronique de la tempabilité de la piece etprogrammateur hebdomadaire |
| | AUTRES OPTIONS DE CONTRÔLÉ |
| | contrôle de la tempabilité de la piece, avec détecteur de présence |
| | contrôle de la tempabilité de la piece, avec détecteur de fenêtre ouverte |
| | option contrôle à distance |
| | contrôle adaptatif de l'activation |
| | limitation de la durée d'activation |
| | capteur à globe noir |
| Coordonnées de contact | ADEO SERVICES135, Rue Sadi Carnot CS 0000159790 RONCHIN - FRANCE |
l'assistance téléphonique
Au 0810 634 634*, 7j/7 nos experts vous conseilent.
^*N Azur: 0,028 €/min après un coult de connexion de 0,078 €.
230 V - IP 24
CLASS II
