W Luz - Radiateur électrique EQUATION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à inertie fluide (huile minérale)
Marque	EQUATION
Modèle	W Luz (LUZ-H 1000W / 1500W / 1800W)
Puissance nominale	1000 W / 1500 W / 1800 W
Alimentation	230 V ±10 %, 50 Hz AC
Dimensions (L x H x P)	1000W : 470 x 583 x 80 mm 1500W : 790 x 583 x 80 mm 1800W : 950 x 583 x 80 mm
Poids net	1000W : 9,9 kg 1500W : 17,1 kg 1800W : 19,7 kg
Classe d'isolation	Classe II (double isolation)
Indice de protection	IP24 (protégé contre les projections d'eau)
Régulation	Proportionnelle et Intégrale (PI), résolution 0,5 °C
Plage de température	7 °C (hors gel) à 30 °C
Consommation veille	< 0,5 W
Modes de fonctionnement	Simple, Program (programmation hebdomadaire), Temporaire
Fonctions spéciales	Détection d'ouverture de fenêtre, ASC (Adaptive Start Control), Fil pilote, Verrouillage clavier, Étalonnage de sonde
Entretien et nettoyage	Corps : eau savonneuse et chiffon doux ; thermostat : chiffon sec exclusivement.
Sécurité	Ne pas couvrir, fixation murale obligatoire, distance de sécurité (50 cm devant, 10 cm sol, 30 cm dessus).
Garantie	3 ans thermostat, 10 ans corps de chauffe
Installation	Fixation murale avec supports fournis, raccordement électrique obligatoire via boîte de connexion à 25 cm min du sol.
Pièces détachées et réparabilité	Réparations réservées au fabricant ou SAV (ouverture du réservoir d'huile). Câble d'alimentation remplaçable par professionnel.
Informations générales	Fabricant : ADEO SERVICES, 135 Rue Sadi Carnot, 59790 Ronchin, France. Assistance : 0810 634 634 (0,028 €/min + 0,078 €).

FOIRE AUX QUESTIONS - W Luz EQUATION

Comment installer le radiateur W Luz ?

Le radiateur doit être fixé au mur à l'aide des supports fournis. Respecter les distances minimales : 10 cm du sol, 30 cm au-dessus, 50 cm devant les obstacles. Le raccordement électrique se fait via une boîte de connexion placée à 25 cm du sol minimum, sans prise de courant. Consulter la notice pour les schémas de perçage.

Quels sont les modes de fonctionnement disponibles ?

Trois modes sont disponibles : Simple (température constante), Program (programmation hebdomadaire avec plages Confort/Eco) et Temporaire (température modifiée pour une durée de 30 min à 24h).

Comment régler la température ?

Tournez le bouton rotatif pour modifier la température, puis appuyez pour confirmer. En mode Simple, la température de consigne est réglable de 12 °C à 30 °C (température max configurable). En mode Program, les températures Confort et Eco sont réglables séparément.

Que faire en cas de fuite d'huile ?

En cas de fuite d'huile, débranchez immédiatement l'appareil et contactez le service après-vente. Ne tentez pas de réparer vous-même : l'ouverture du réservoir d'huile doit être effectuée uniquement par le fabricant ou un professionnel agréé.

Comment nettoyer le radiateur ?

Avant tout nettoyage, coupez l'alimentation et attendez que le radiateur refroidisse. Le corps en aluminium se nettoie avec un chiffon doux et de l'eau savonneuse. Le boîtier du thermostat (partie plastique) doit être nettoyé exclusivement avec un chiffon sec, sans produits chimiques ni alcool.

Quelle est la consommation en veille ?

La consommation en veille (stand-by) est inférieure à 0,5 W, conformément à la réglementation.

Comment activer la détection d'ouverture de fenêtre ?

Dans le menu PARAMETRES, sélectionnez DETECTION OUVERTURE FENETRE et activez-la. Lorsqu'une chute rapide de température (≥ 5 °C en 30 min) est détectée, le radiateur s'éteint pendant 30 minutes et reprend si la température remonte.

Peut-on utiliser le fil pilote ?

Oui, si vous disposez d'une centrale de programmation à fil pilote. Dans le menu PARAMETRES, activez l'option FIL PILOTE. Le radiateur suivra alors les ordres de la centrale (Confort, Eco, Hors gel, Arrêt). Si le fil pilote n'est pas utilisé, isolez le fil noir conformément aux normes de sécurité.

Comment verrouiller le clavier ?

Appuyez longuement sur le bouton rotatif, puis sélectionnez VERROUILLER. Le symbole d'un cadenas apparaît. Pour déverrouiller, faites de même et choisissez DÉVERROUILLER.

Que faire si le radiateur ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique (disjoncteur). Assurez-vous que le radiateur est en mode Simple avec une température de consigne supérieure à la température ambiante. Si le mode Program est actif, vérifiez que la plage horaire n'est pas en Eco. Si le message ALARME CAPTEUR s'affiche, contactez le SAV.

MODE D'EMPLOI W Luz EQUATION

FR / Notice de Montage Notice d'utilisation Caractéristiques

Nous vous remercions d'avoir acheté l'un de nos produits et nous espérons qu'il saura vous donner entière satisfaction.

Nos vous conseillons de lire attentivement la notice, car elle contient des indications importantes concernant les consignes de sécurité sur l'utilisation et l'entretien du radiateur.

Nos vous conseillons également de garder la notice et la facture soigneusement afin de la consulter en cas de besoin.

L'emballage comprend

Radiateur en aluminium avec thermostat digital calculable, support de fixation, manuel d'instructions.

Emballage

L'emballage de ce radiateur a été conçu à 99% de carton. Nous nous engageons pour éliminer l'utilisation de polystyrène.

Économies d'énergie

19°C est la température conseillée pour votre intérieur.

Précision de régulation du thermostat à 0,5°C

Réduire le thermostat de 1° C équivaut à 7 % d'économies possibles.

Vous etecitoyensresponsables.

Sommaire

1. AVENTISSEMENTS 4 1.1 NETTOYAGE DU RADIATEUR 5
2. GAMME, DIMENSIONS ET CHARACTERISTIQUES 6
3. BRANCHEMENTS ELECTRIQUES 7 3.1 SPECIFICATIONS POUR L'INSTALLATION DANS LA SALLE DE BAINS 7
4. INSTALLATION DE L'APPAREIL 8 4.1 FIXATION MURALE DU RADIATEUR 9
5. GARANTIE 13
6. ENVIRONNEMENT 13
7. UTILISATION 14 7.1 PRINCIPLE DE FONCTIONNEMENT 14 7.2 PREMIÈRE MISE EN MARCHE 14 7.3 DESCRIPTION DES MODES 14 7.3.2 MODE PROGRAM 15 7.3.3 MODE TEMPORAIRE 15 7.4 REGULATION DE LA TEMPERATURE 16 7.4.1 RÉGULATION DE LA TEMPERATURE EN MODE SIMPLE 16 7.4.2 RÉGULATION DE LA TEMPERATURE EN MODE PROGRAM. 16 7.5 PROGRAMMATION 17 7.5.1 MODIFIER L'HORAIRE CONFIGURE POUR LES TRANCHES DE CONFORT 17 7.5.2 RETOUR A LA PROGRAMMATION PAR DEFAULT 17 7.6 PARAMETRES 18 7.6.1 DETAILS DE CERTAINES FONCTIONS 19 7.7 HORLOGE 20 7.8 INFORMATIONS 20 7.9 VERROULLER LE CLAVIER 20 7.10 MARCHE/ARRET DE L'APPAREIL 20
8. PANNES ET DYSFUNCTIONNEMENTS 21
9. DECLARATION UE DE CONFORMITE 22
10. EXIGENCES D'INFORMATIONS SELON LE REGLEMENT (UE) 2015/1188 DE LA COMMISSION DU 28 AVRIL 2015 23

1. Avertissements

RAPPELS : Sur le radiateur est apposée une étiquette qui porte le symbole illustré ci-contre, dont la signification est la suivante :

Afin d'éviter une surchauffe de l'appareil, NE PAS COUVRIR LE RADIATEUR.

Il ne faut en aucun cas :

• couvrir, même partiellement, le radiateur;
• placer le radiateur en contact direct ou à proximité de rideaux, meubles, etc.

Il ne faut en aucun cas installer le radiateur:

• dans une niche;
• sous une prise de courant ; sur une étagère.

Le radiateur doit être fixé au mur au moyen des pattes de fixation fournies.

Toute intervention sur l'appareil doit être exécutée par des professionnels agréés.

Les réparations qui nécessitent l'ouverture du réservoir du fluide caloporteur doivent être effectuées par le fabricant, par ses représentants ou par le service après-vente.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après-vente ou par des personnes de qualification similaire afin d'éviter un danger.

Cet appareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qu'il convient de contacter en cas de fuite d'huile.

Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.

Les enfants de moins de 3 ans doivent être tenus à l'écart s'ils ne sont pas surveillés en continu.

Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans peuvent seulement allumer/arrêter l'appareil sous réserves que ce produit soit placé ou installé dans les règles de l'art et qu'ils aient pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil en prenant toutes les précautions d'utilisation. Il faut s'assurer qu'ils comprennent les risques concernés. Les enfants qui ont un âge compris entre 3 ans et moins de 8 ans ne peuvent pas brancher, régler et nettoyer l'appareil ou effectuer la maintenance.

ATTENTION - Certaines parties de ce produit peuvent être très chaudes et brûler. Une attention particulière doit être portée en cas de présence d'enfants et de personnes vulnérables.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

• Les sacs en plastique peuvent être dangereux, pour éviter tout risque d'étouffement, gardez-les hors de portée des enfants en bas âge.
• Tous les matériaux d'emballage doivent être tenus hors de la portée des enfants en bas âge. Ne laissez pas les enfants jouer avec les matériaux d'emballage, sacs, cartons, etc.
• que peut endommager le radiateur ou le détacher de la paroi ou des éléments de fixation, ce qui pourrait causer des blessures graves. Aussi, pour éviter de telles blessures, vérifiez de temps en temps pour vous assurer que le radiateur est solidement fixé au mur.
• N'essayez jamais de ALTERER ou de modifier ce produit, de le peindre ou d'y appliquer des autocollants. Cela annule la garantie et peut causeur un dysfonctionnement du produit ou des blessures.

1.1 Nettoyage du radiateur

Pour votre sécurité, avant toute opération d'entretien, couper l'alimentation de votre appareil avant de procéder à son nettoyage.

Exécuter les opérations de nettoyage avec le radiateur arrêté et froid.

Pour le corps de chauffe, ne pas utiliser de produits abrasifs ou corrosifs, utiliser par exemple de l'eau savonneuse puis essuyer le corps avec un chiffon doux.

Pour le nettoyage de la partie en plastique du thermostat, utiliser exclusivement un chiffon sec et éviter tout contact avec des produits chimiques ou de l'alcool.

2. GAMME, dimensions et caractéristiques

LUZH	PUISSANCE W	ÉLÉMENTS N°	LARGEUR MM	HAUTEUR MM	PROFONDEUR MM	POIDS NET KG
LUZ H 1000 W	1000	5	470	583	80	9,9
LUZ H 1500 W	1500	9	790	583	80	17,1
LUZ H 1800 W	1800	11	950	583	80	19,7

L'appareil satisfait les exigences de la norme NF Électricité.

IP24 Appareil protégé contre les projections d'eau.

Classe II : double isolation.

Tension de réseau	230V +/-10% AC 50 Hz
Puisance de la résistance chauffante	Mod. LUZ H 1000 W: 1000 W
	Mod. LUZ H 1500 W: 1500 W
	Mod. LUZ H 1800 W: 1800 W
Classe d'iso1ation	Classe II
Degré de protection contre l'eau	IP24
Température d'utilisation	0 à 50°C
Température de stockage	-15 à 70°C
Humidité d'utilisation	0 à 85% sans condensation
Régulation	Proportionnel et Intégral
Résolution réglage de la température	0,5 °C
Échelle de température	7° à 30°C
Consommation en stand-by	< 0,5 W

Le radiateur est constitué d'un corps en alliage d'aluminium EN AB 46100. Il contient un fluide caloporteur constitué d'une huile minérale hautement raffinée à coefficient de transmission de chaleur élevée. Cette huile a une faible viscosité et une résistance à l'oxydation. Ceci garantit une longue durée de vie.

Le fluide interne est chauffé au moyen d'une résistance électrique avec isolation en Classe II, double isolation.

Le radiateur peut être programmé sur une base quotidienne et hebdomadaire.

Pour éviter une dispersion d'énergie, le thermostat est muni d'une Détection d'ouverture de fenêtres. Dans ce cas, le radiateur est coupé. Pour le fonctionnement exact, voir le paragraphe spécifique.

N. B. : Tous les radiateurs sont munis d'une étiquette d'identification qui assure leur tracabilité.

Cette étiquette atteste la conformité aux directives UE et aux normes électriques en vigueur.

L'installation doit être exécutée dans les règles de l'art, conformément aux normes et aux instructions reportées dans ce manuel.

Couleur du radiateur : RAL 9010.

Important

En cas d'installation ou d'entretien, vérifier que le radiateur est hors tension.

Tenir hors tension le radiateur jusqu'à l'achèvement du montage et la clôture correcte du boîtier.

Après montage ou entretien, vérifier que le boîtier est solidement fixé au mur.

Le radiateur peut être installé seulement au réseau 230 Vac. Respecter les couleurs :

Marron	Phase
Gris ou Bleu	Neutre
Noir	Fil Pilote

Attention:

Si le câble "fil pilote" de couleur noir n'est pas utilisé, les règles de sécurité imposent de l'isoler. Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

Dans le cas d'une centrale de programmation à courant porteur, le fil pilote n'est pas utilisé, il doit être isolé.

Un dispositif de coupure multipolaire est obligatoire. La distance de séparation de tous les contacts doit être d'au moins 3 mm.

Il est obligatoire que les circuits alimentants les apparciels électriques soient protégés par un dispositif de protection différentiel à haute sensibilité. Le cable d'alimentation doit être relié au réseau par l'intérimédiaire d'une boîte de connexion placée à environ 25cm au moins du sol, sans interposition d'une fiche prise de courant.

Eviter toute PENETRATION d'objets métalliques à l'intérieur du boîtier.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, par son service après-vente ou par des personnes de qualification similaire afin d'éviter un danger.

3.1 Specifications pour l'installation dans la SALLE de BAINS

Le câble d'alimentation doit être relié au réseau par l'intermédiaire d'une boîte de connexion impérativement placée à 25 cm au moins du sol, sans interposition d'une fiche prise de courant. Éviter toute pénétration d'objets métalliques à l'intérieur du boîtier.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

L'installation doit être conforme à la norme NF C15-100 et aux règles d'installation en vigueur.

Le radiateur possède une double isolation (Classe II) et est protégé contre les éclaboussures d'eau (IP24).

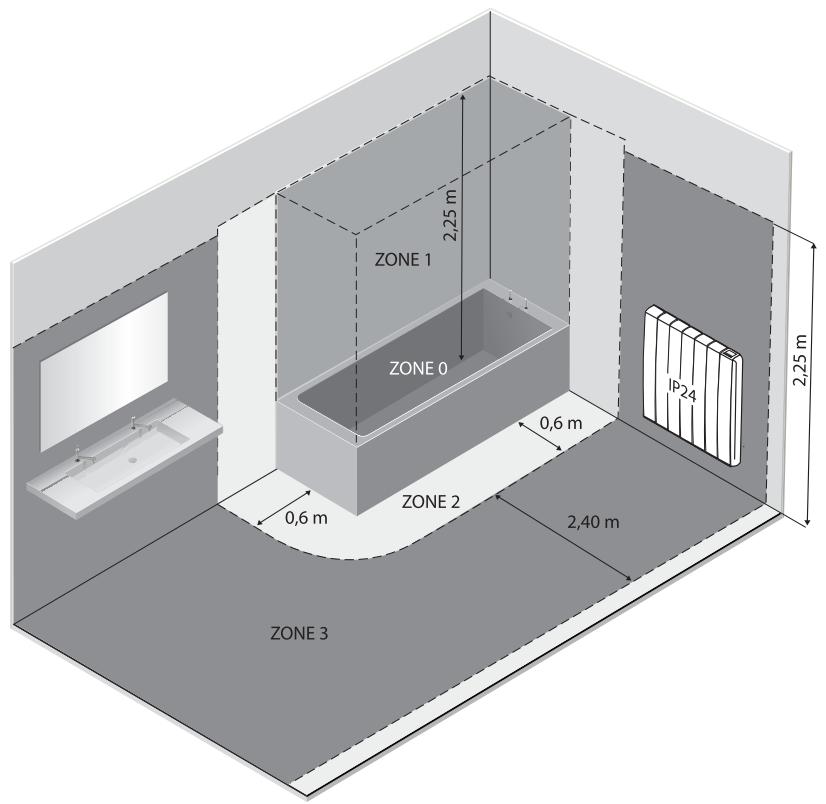

Dans la salle de bains, il peut être installé dans le volume 2 (voir figure n°1) à condition que les dispositifs de commande ne puissent pas être touchés par la personne qui utilise la douche ou la baignoire.

Il ne doit pas être raccordé à une borne de terre.

Dans une salle d'eau, veillez à protéger la ligne électrique par un dispositif différentiel à haute sensibilité 30 ma.

Conformément à la norme NF C15-100, il faut installer un disjoncteur multipolaire ayant une distance de séparation entre les contacts d'au moins 3 mm.

figure n°1

4. Installation de l'appareil

Pour obtenir un rendement thermique et un comportement d'ambiance optimaux, nous recommandons d'installer le radiateur, si possible, sous une fenêtre ou à proximité d'une zone à déperdition thermique élevée de la pièce à chauffer. Ne pas installer le radiateur dans une niche ou sous une prise de courant.

• Les rideaux, les meubles ou autres objets pouvant empêcher la distribution correcte de la chaleur
• Doivent être placés à une distance minimum de 50 cm de la façade du radiateur.
• Respecter une distance minimale d'au moins 10 cm entre la limite inférieure du radiateur et le sol.
• Respecter une distance minimale de 30 cm entre le bord supérieur du radiateur et une éventuelle étagère placée au-dessus de ce dernier.

4.1 Fixation MURALE du radiateur

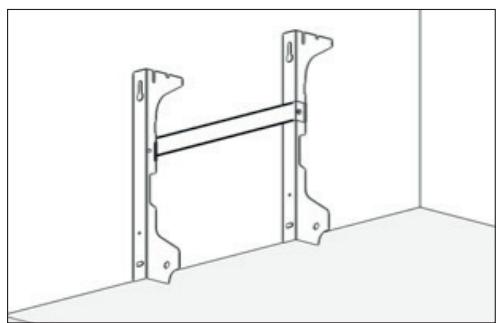

Le radiateur doit être fixé au mur au moyen de supports de fixation fournis avec l'appareil.

Montant du support

Entretoise

Vis + ecrou

M4x8mm

Crochet supérieur

X2 Blocage inférieur

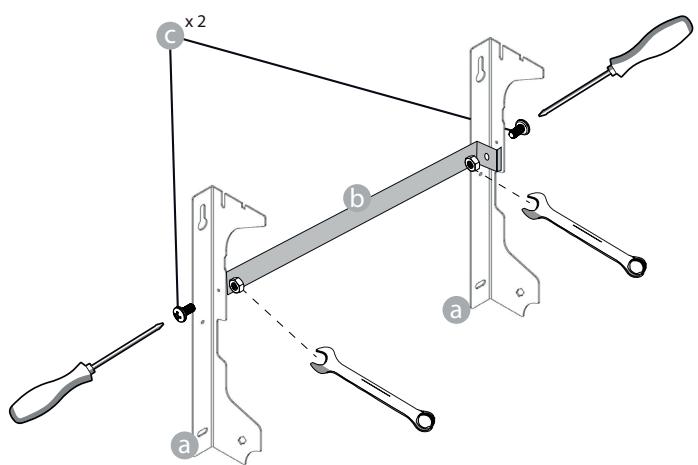

Matériel nécessaire au montage du radiateur.

Matériel pour branchement électrique

4,5 mm

Pose du radiateur:

1. Choisir où positionner le radiateur, voir “1. AVERTISSEMENTS” et “3.1 Spécifications pour l'installation dans la salle de bains”. En fonction de la position choisie, poser le montant du support a sur le sol fini:

	Puisance / Nombre d'éléments
	5 / 1000W	9 / 1500W	11 / 1800W

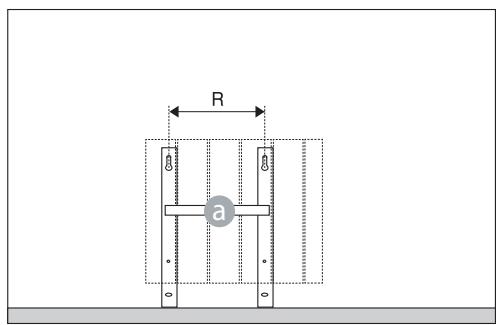

R (mm)	240 mm	560 mm	640 mm

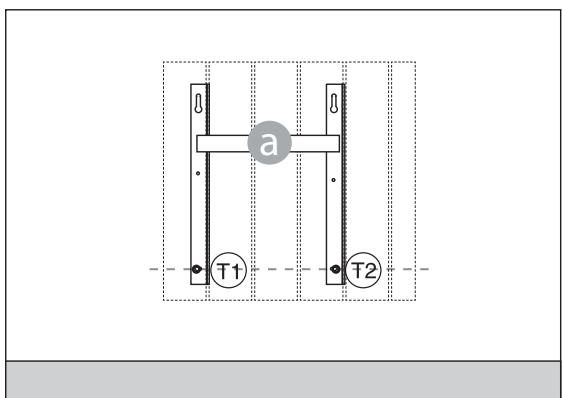

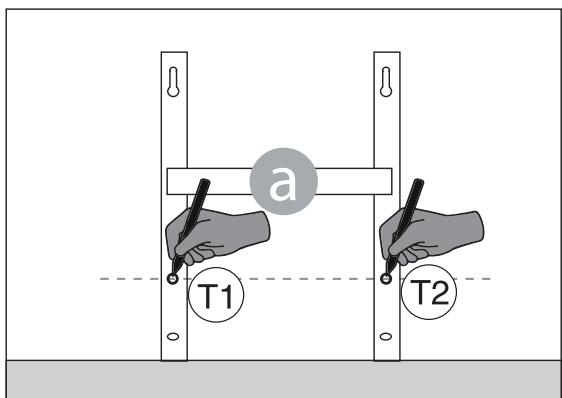

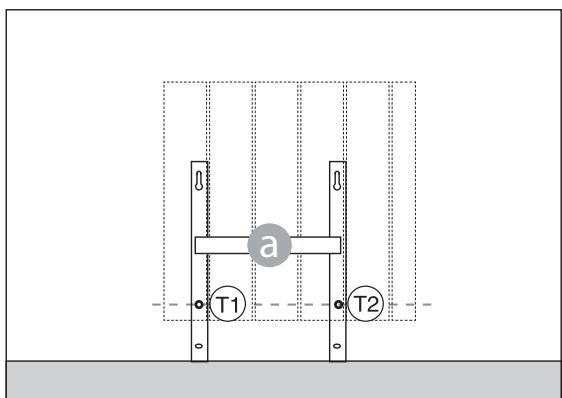

1. Marquer avec un crayon la position des 2 trous (T1) et (T2).

1. Les 2 points marqués déterminent la position des 2 vis inférieures pour la fixation du support. Positionner vers le haut les 2 montants du support en correspondance des marques sur le mur.

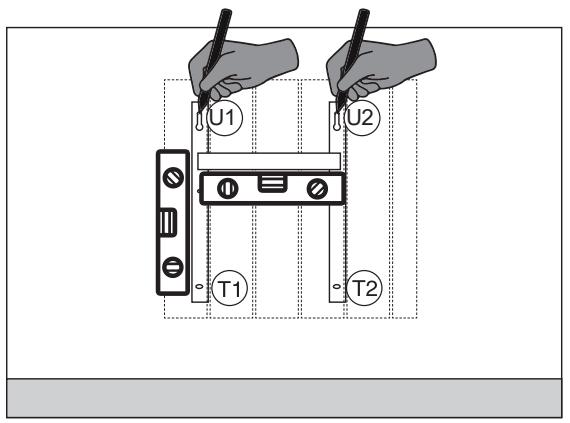

1. Vérifier avec un niveau que le support soit correctement positionné par rapport aux marques ① et ②. Marquer la position des 2 trous supérieurs ① puis ②.

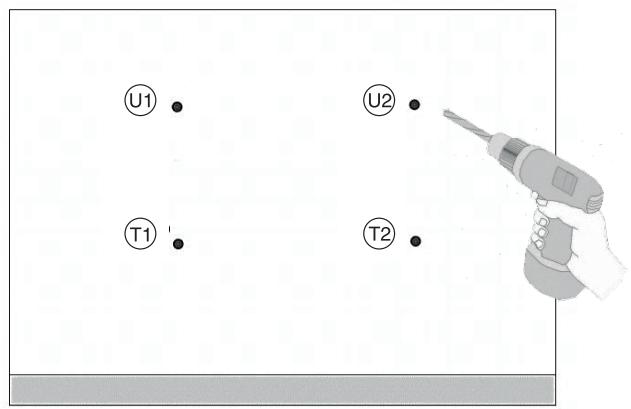

1. Selon la nature du matériel du mur, CHOISSEZ LE MODE DE FIXATION adapté. Ici, percer le mur en correspondence des 4 marques précédemment tracées. Insérer les 4 chevilles (non fournies, adaptations au matériel du mur) dans les trous:

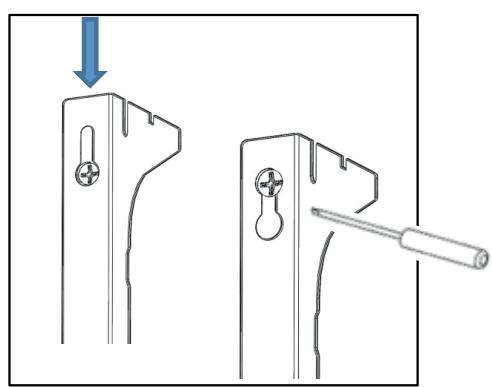

1. Visser partiellement les 2 vis supérieures en t1 et t2. Positionner les 2 montants du support a, puis pousser vers le bas. Visser partiellement les 2 vis inférieures en t1 et t2. Puis visser complètement les 4 vis (non fournies) adaptées au matériel du mur:

1. Monter les 2 crochets supérieurs sur les 2 montants du support:

1. Montez les 2 blocages inférieurs ⑥ sur les 2 montants du support. Tournez jusqu'à entendre "Clack".

1. Pour relier le radiateur au circuit électrique, voir "3. BRANCHEMENTS ÉLECTRIQUES".

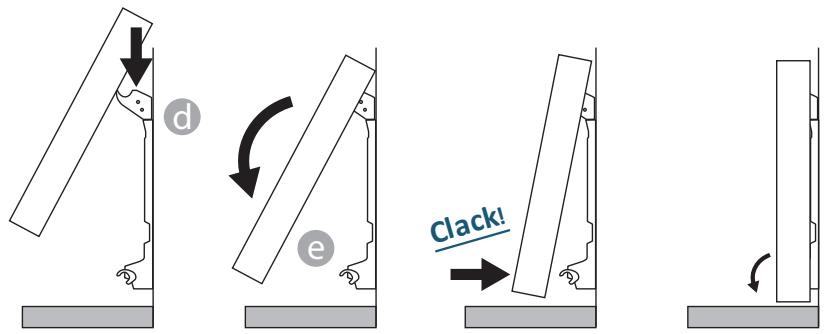

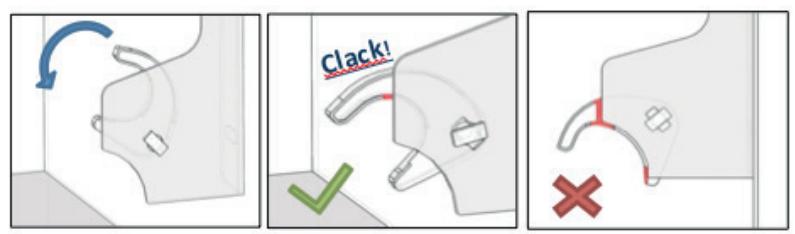

2. Accrocher le radiateur aux crochets supérieurs, faire pivoter doucement le radiateur. Les blocages inférieurs doivent bloquer le radiateur et empêcher tout mouvement de celui-ci.

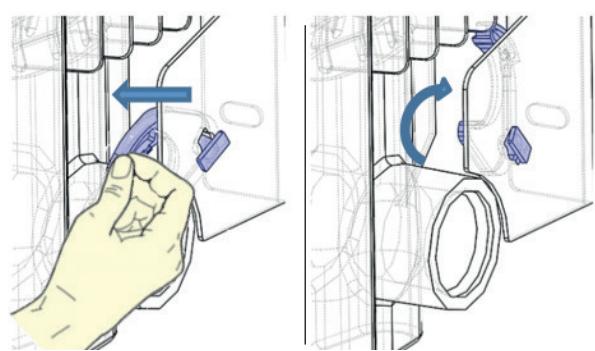

1. S'il est nécessaire d'enlever le radiateur, agir sur les blocages inférieurs en poussant sur ces derniers en direction horizontale, puis les tourner, comme indiqué :

5. Garantie

À compter de la date d'achat, le radiateur est garanti 3 ans pour le thermostat et 10 ans pour le corps de chauffe.

La garantie sera prise en considération sur présentation de la facture d'achat datée.

L'installation doit être conforme aux normes en vigueur et aux règles de l'art.

Les pièces d'usure, consommables et accessoires sont exclus de la garantie, ainsi que les casses dues au transport et aux démontages non autorisés.

Le symbole placé sur l'appareil indique la récollection séparée des appareils électriques et électroniques.

Les produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage. Merci de recycler l'emballage dans les points de collecte prévus à cet effet.

Une élimination incorrecte des appareils électriques pourrait impliquer des pénalités.

7. Utilisation

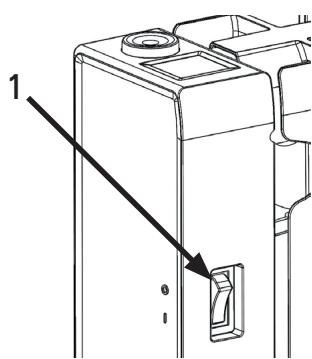

Un interrupteur Marche/Arrêt est situé à l'arrière du boîtier de l'appareil (1). Utilisez l'interrupteur uniquement pour un arrêt prolongé (hors période de chauffe).

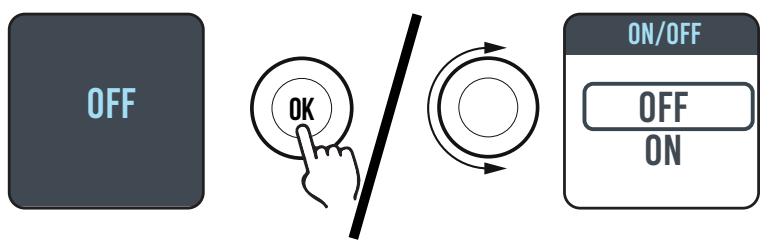

Positionnez l'interrupteur (situé à l'arrière de l'appareil) sur l pour permettre l'appareil sous tension. Lorsque l'appareil est mis hors tension, un nouveau réglage du jour et de l'heure peut être nécessaire.

Utilisez le bouton (2) pour sélectionner le mode de fonctionnement.

En tournant le bouton, il est possible de :

1. Faire défiler les rubriques d'une liste
2. Augmenter ou diminuer une valeur configurée (+/-).

Appuyer sur le bouton pour confirmer un besoin.

7.2 Premiere mise en MARCHE

Pour désigner la langue, tourner le bouton et valider en y appuyant dessus.

Régler l'heure et la date

Le mode SIMPLE est sélectionné, la température de consigne est réglée à C.

7.3 Description des MODES

En appuyant sur le bouton, on accède au menu. En sélectionnant l'option MODE, en tournant le bouton, il est possible de choisir entre trois différents modes de fonctionnement : SIMPLE, PROGRAM et TEMPORAIRE. Sur l'écran, le mode actuellement sélectionné est encadré. Pour quitter ce mode, sélectionnez et appuyez sur le bouton VALIDER.

7.3.1 Mode SIMPLE

L'appareil maintient la température régée. Sur l'écran est affichée la température configurée et un icône qui indique si le radiateur est en phase de chauffage ou s'il est arrêté parce que la pièce a atteint la température régée.

Lorsque le radiateur est en phase de chauffage, sur l'afficheur apparait l'icône

Lorsque la température ambience s'approche de la température sélectionnée, le radiateur fonctionne de façon intermittente. Dans ce cas, l'icone clignote.

Pour modifier la température configurée, tourner le bouton et ensuite confirmer la configuration en y appuyant dessus.

7.3.2 Mode program

L'appareil suit le programme défini pour chaque jour de la semaine. À la première mise en marche de l'appareil, les plages suivantes sont définies :

	Première période de comportDeuxieme période de comport
Lundi à Vendredi	6:30 ÷ 8:30	17.00 ÷ 23:00
Samedi et Dimanche	8:00 ÷ 23:00	---

Sur l'écran est affichée la représentation graphique avec la programmation journalière et la valeur de la température configurée de l'heure courante. Le programme peut être modifié en fonction de vos exigences et vous pouvez configurer jusqu'à trois périodes de fonctionnement en comport pour chaque jour (voir paragraphe 7.5)

7.3.3 Mode temporaire

Le choix de ce mode de fonctionnement permet de configurer une température souhaitée pour un laps de temps allant de 30 minutes à 24 heures, au-delà duquel, l'appareil recommence à fonctionner selon le mode précédemment configuré, SIMPLE ou PROGRAM.

Quand cette fonction est active, sur l'écran est affiché le temps qui manque au retour au fonctionnement précédent (compte à rebours).

Il est possible de changer ou d’interrompre le fonctionnement temporaire en n’importe quel moment. En tournant le bouton, apparaîtra un menu qui permet d’effectuer l’annulation ou la modification.

7.4.1 Régulation de la temperature en mode SIMPLE.

Tourner le bouton pour modifier la température configurée, appuyer sur le bouton pour confirmer la sélection. La température maximale par défaut est de 30°C, elle peut être modifiée par le paramètre « TEMP. MAX » dans le menu PARAMETRES/RESTRICTIONS.

La température minimale que l'on peut configurer est de 12°C, au-delà de cette température, l'appareil se positionne en état antigel sur une valeur égale à 7°C.

7.4.2 Régulation de la temperature en mode program

Dans le mode PROGRAM, l'appareil suit la température de consigne (confort ou eco) en fonction de l'heure courante et du programme choisi.

La température CONFORT par défaut est de 20°C

La température ECO par défaut est de 18°C

Pour modifier les températures CONFORT et ECO, entrez dans le menu PROGRAMMATION et sélectionnez la température que vous souhaitez modifier. Tournez ensuite le bouton pour modifier la température configurée, appuyez sur le bouton pour confirmer la sélection.

La température maximale par défaut est de 30°C, elle peut être modifiée par le paramètre « TEMP. MAX » dans le menu PARAMETRES/RESTRICTIONS.

En mode PROGRAM il est possible de modifier la température configurée (Confort ou Eco) en tournant simplement le bouton, dans ce cas, la nouvelle température est maintainue jusqu'au prochain changement du niveau programmé. Sur l'écran est affichée l'indication DEROGATION et l'heure à laquelle on revienda à la programmation configurée.

Il est possible de changer ou d'interrompre le fonctionnement en dérogation à n'importe quel moment. En tournant le bouton, apparaitra un menu qui permet d'effectuer l'annulation ou la modification.

PROG LU 15:30

20℃

DEROGATION

FIN 17:00

APPUYER-->MENU

CHANGER

ANNULER

Si vous avez réglé une température Hors Gel (7^), la programmation est suspendue. Modifiez cette température lors de votre retour pour la reprise de la programmation.

7.5 Programmation

Dans ce menu on peut :

1. Configurer la température Confort (voir paragraphe 7.4.2).
2. Configurer la température ECO (voir paragraphe 7.4.2).
3. Programme chaque jour de la semaine.
4. Retour à la programmation par défaut.

Dans PROGRAMMATION / PROG JOUR, utilisez le bouton rotatif pour sélectionner le jour à modifier. Pour modifier la programmation du jour, appuyez le bouton

Chaque jour peut être programmé séparément et pour chaque jour il est possible de configurer jusqu'à 3 tranches journalières de fonctionnement en Confort, selon les exigences individuelles. Si on ne peut pas utiliser une des tranches horaires, il suffit de ne pas la sélectionner.

La tranche horaire qu'on va sélectionnée est encadrée

7.5.1 Modifier l'horaire configure pour les tranches de confort

Tournier le bouton pourmettre enevidence la tranche horaire que I'on neveut modifier et la selectionner en appuyant sur le bouton, la tranche horaire selectionnee commence a clignoter. Pour configurer l'heure et les minutes, tournerleboutonetappuyer pourconfirmer. L'appareil se positionnera automatiquement sur la prochaine valeur a regler. Les minutes peuventetreprogramméesparpas de30

Une fois terminée la programmation des tranches de Confort de chaque jour, il sera encore possible de les modifier en se positionnant sur ces dernières en tournant le bouton, pour confirmer la programmation sélectionner VALID.

À ce stade, il sera demandé si l'on souhaite copier le programme à peine configuré sur d'autres jours : sélectionner les jours pour lesquels on souhaite copier le programme en appuyant sur le bouton. En tournant le bouton, on peut se déplacer sur différents jours.

Sélectionner et confirmer VALID pour copier.

7.5.2 RETOUR A la programmation par default

Dans PROGRAMMATION, utilisez le bouton rotatif pour sélectionner PROG DEF. et appuyez sur le bouton. En appuyant sur , vous avez la possibilité d'annuler l'opération.

En appuyant sur RESET, vous confirmez le retour à la programmation par défaut.

Acceder au MENU (en appuyant sur le bouton dans l'un des états SIMPLE / PROG. / TEMPORAIRE) et sélectionnez PARAMETRES, on accede au réglage/configuration des paramètres suivants :

1. DETECTION OUVERTURE FENETRE: fonction de type activée/désactivée. Par défaut désactivée.
2. ASC (Adaptive Start Control): fonction de type activée/désactivée. Par défaut désactivée. Si ce paramètre est activé, le système de contrôle intelligent de la température activera votre installation à l'avance (2 heures maximum) pour assurer l'obtention de la température désirée à l'heure programmée en mode PROG. L'icône apparaît quand ASC est en marche.
3. Langue: cette option permet de choisir entre français et anglais. Par défaut français.
4. FIL PILOTE: fonction de type activée/désactivée. Par défaut désactivé. L'icône FP apparaît lorsque le fil pilote est en marche.
5. ETALONNAGE: permet d'ajuster la calibration de la sonde de température (+/- 5 °C) si la température ambiente affichée est différente de la température de la pièce.

Sur l'écran est affichée la température ambiante détectée par le radiateur dans le point d'installation et la correction éventuelle déjà configurée (DECALAGE).

La température d'une pièce est différente à chaque point, il est donc possible que la température atteinte soit différente de celle réglée sur le radiateur. Grâce à la fonction étalonnage, vous pouvez corriger la différence. Avant d'utiliser cette fonction, il est nécessaire de faire fonctionner les radiateurs pendant au moins 6 heures, afin que la température ambiantepuisse être stabilisée, puis la différence peut être corrigée en l'ajoutant ou en l'enlevant à celle affichée.

Si la température régée sur le radiateur est 20°C mais dans la pièce il y a 22°C, il faut ajouter 2°C.

si la température régée sur le radiateur est 20°C mais dans la pièce il y a 18°C il faut enlever 2°C.

1. REGLAGES USINE: pour revenir à la configuration usine. Sélectionner VALIDER et maintainir enforcé pendant 5 secondes pour ramener l'appareil à la configuration d'usine.

Attention: opération irréversible!

1. RESTRICTIONS: En selectionnant cette option dans le menu PARAMETRES il est possible de:
2. configurer la température maximale admise: la température maximale pouvant être configurée va de 22 à 30°C, par défaut 30°C.
3. bloquer l'utilisation des menus PARAMETRES et du menu PARAMETRES ET PROGRAMMATION (PAR & PR). Par défaut, aucun menu n'est bloqué.

Si l'on souhaite bloquer l'utilisation des paramètres et/ou de la programmation, il faut saisir un code PIN.

Le code PIN est : 139. Le PIN n'est pas modifiable. Une fois saisies les restrictions d'accès pour entrer dans les menus bloqués, il y aura la demande de saisie du PIN.

Lorsque vous entrez dans le menu RESTRICTIONS / VERROUILAGE MENU, la fonction actuellement sélectionnée est celle indiquée par un point.

Pour supprimer un bloc, entrez dans le menu RESTRICTIONS / VERROUILAGE MENU et sélectionnez AUCUN.

Detction d'ouverture de fenétres

Le radiateur est en mesure de reconnaître si une fenêtre a été ouverte grâce à la détection de la baisse rapide de la température ambiante (au moins 5 °C dans un temps maximum de 30 minutes). En présence d'une telle condition, le radiateur s'éteint pour une durée de 30 minutes, à la fin de laquelle il recommencera à fonctionner dans l'état précédemment réglé s'il aura détecté une augmentation de la température successive d'au moins un degré centigrade (la fenêtre a été fermée), autrement il restera éteint pour encore 30 minutes.

Quand la fonction est activée et l'ouverture de la fenêtre est détectée, le symbole de la fenêtre sur l'afficheur clignote.

Mode FIL pilotfp

Ce mode est actif quand le radiateur est commandé par une centrale de programmation, et si le paramètre fil pilote a été activé.

Le mode de fonctionnement réel dépend du signal du fil pilote et du mode sélectionné sur le radiateur, comme indiqué dans le tableau à côté :

Mode Simple

	Ordre sur le fil pilote	Mode résultat
Consigne	Confort	Consigne
	Confort -1°	Consigne -1°
	Confort -2°	Consigne -2°
	Confort -3.5° / Eco	Consigne -3.5°
	Hors gel	Hors gel
	Arrêt	OFF
Hors gel	Confort	Hors gel
	Confort -1°
	Confort -2°
	Confort -3.5° / Eco
	Hors gel
	Arrêt	OFF

Mode Program

	Ordre sur le fil pilote	Mode résultat
Confort	Confort	Confort
	Confort -1°	Confort -1°
	Confort -2°	Confort -2°
	Confort -3.5°/ Eco	Eco
	Hors gel	Hors gel
	Arrêt	OFF
Eco	Confort	Eco
	Confort -1°
	Confort -2°
	Confort -3.5°/ Eco
	Hors gel	Hors gel
	Arrêt	OFF

Remarque:

en mode Program, en cas d'intervention du fil pilote, l'opération en dérogation est suspendue.

7.7 Horloge

En appuyant sur la touche MENU on accède au menu, en sélectionnant l'option HORLOGE, on accède au réglage/configuration de :

Mode automatique de changement heures/hiver, de type activé/désactivé. Par défaut activé. - Configuration date et heures.

7.8 Informations

En appuyant sur la touche MENU on accède au menu, en sélectionnant l'option INFO, on accède aux informations suivantes :

Température ambiance : est la température ambiance mesurée par la sonde ou le bord du radiateur. Voir également le paragraphe 7.6, point 5. Réf. du radiateur Version du logiciel - Consommations du radiateur indiquées kW/h. Les consommations suivantes sont indiquées :

a. Journalières, pour les 7 jours derniers. b. Mensuelles, pour les douze mois derniers. c. Annuelles, des 4 ans derniers. d. Totales.

7.9 Verrouller le clavier

Pour verrouiller le clavier en SIMPLE, PROG et TEMPORAIRE, appuyez et maintenez la touche bouton, puis sélectionnez VERROUILLER.

Le mode actif est affiché. Si on intervient sur le bouton sur l'écran est affiché le symbole du cadenas.

Pour déverrouiller le clavier, et maintenez la touche bouton, puis sélectionnez DÉVERROUILLER.

7.10 Marche/arrét de l'appareil

En appuyant sur la touche MENU on accède au menu, en sélectionnant l'option OFF, on éteint l'appareil.

Un bip long vous announce l'arrêt.

Avec le radiateur éteint, sur l'écran est affichée l'indication « OFF »

En déplaçant ou en appuyant sur le bouton, le mot ON / OFF apparaitra sur l'écran. En sélectionnant ON, vous permettrez de rallumer le radiateur.

Deux bip courts successifs vous annoncent la remise en route du produit.

8. PANNES Et dysfunctionnements

En cas de panne, ne pas utiliser l'appareil et le débrancher de l'alimentation électrique.

Pour la réparation, ne pas ouvrir le radiateur, s'adresser exclusivement à des techniciens agréés et autorisés à intervenir sur ce type de produit.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Le fabricant décline toute responsabilité pour les dommages aux personnes, animaux et choses dérivant de manipulations ou d'interventions incorrectes sur le radiateur.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
Le radiateur nechauffe pas. Thermostat digital éteint	Absence d'alimentation électrique	Contrôler la présence de la tension de secteur.
Le radiateur nechauffe pas. Radiateur activé en mode de programmation	La programmation prévoit le radiateur au niveau bas (ECO)	Contrôler les paramètres de programmation.
Le radiateur nechauffe pas. Radiateur activé en mode de Programmation ou Simple.	Anomalie de fonctionnement de la résistance électrique ou de la carte de réglage	Contacter le service après-vente pour la réparation
Le radiateur nechauffe pas.	La température dans la piece est supérieure à la valeur sélectionnée	Contrôler la température sélectionnée.
Le radiateur nechauffe pas suffisamment	La puissance du radiateur est insuffisante par rapport aux dimensions de la piece	Remplacer le radiateur par un radiateur de puissance plus élevé.
Le radiateur nechauffe pas. Le thermostat digital affiche “ALARME CAPTEUR AMBIANTE”	Sonde de température déconnectée / court-circuit	Contacter le service après-vente pour la réparation
Le radiateur nechauffe pas. Le thermostat digital affiche “ALARME CAPTEUR INTERNE”	Température annormalement élevé	Vérifier que le radiateur n'est pas couvert
Le radiateur chauffe en permanence	Le radiateur est installé à proximité d'une courant d'air (porte d'entrée, trou aération gaz derrière le radiateur) ou la température a été augmentée	Éviter d'installer le radiateur àproximité d'une courant d'air. Vérifier que la température ne soit pas augmentée.
Des traces noires ou jaunes apparaissent sur le mur au-dessus du radiateur	Ces traces sont dues à la mau-vaise qualité de l'air dans la piece, à la formation de pous-sière derrière le radiateur ou du fait de fumer à l'intérieur de l'habitation.	Aérer et nettoyer lapiece et le radiateur, éviter de fumer dans l'habitation. Ce désagrément ne pourra justifier le remplacement du radiateur sous garantie
Jaunissement du radiateur	Ce phénomène est dû à un mauvais dimensionnement (radiateur sousdimensionné Par rapport à la piece, donc ilchauffe en permanence sans s'arrête provoquant la recu-isson de la peinture) ou à la presence de fumeurs dans la maison.	Verifier le b onimensionnement des radiateurs par rapportaux pieces où ils sont installés.Eviter de fumer à l'intérieurde la maison. Ces raisons nejustifient pas le remplacementdu radiateur sous garantie.
Le radiateur devient trèschaud	Lorsque le radiateur fonction-ne, il est normal d'atteindre une température élevé.	La température élevé est con-forme aux normes NF Electri-cité.
La saisie du code PIN estdemandedée.	Les restrictions du menu RE-STRICTIONS ont été activées	Le code PIN est 139
Fuites d'huille	Défaut du corps de chauffe ou racordsserrés incorrectement	Contacter le service après-ventepour la réparation

9. Déclaration UE de conformite

Nous déclarons sous notre seule responsabilité que les produits presentés dans cette notice satisfont aux exigences essentielles des directives Basse Tension 2014/35/CE et CEM 2014/30/ CE et DEEE 2012/19CE et RoHS 2011/65/CE et 2009/125/CE Ecodesign.

Exigences d'informations SELON le règlement (UE)

RÉFERENCE(S) DU MODELE: LUZ-H 1000W/1500W/1800W
Caracteristique	Symbole	Valeur	Unité		Caracteristique
Puisance thermique					TYPE D'APPORT DE CHALEUR, POUR LES DISPOSITIFS DE CHAUFFAGE DÉCENTRALISÉS ÉLECTRIQUES À ACCUMULATION UNIQUÉMENT
Puisance thermi-que nominale	Pnom	1,0/1,5/1,8	kW		contrôle thermique manuel de la charge avec thermostat intégré
Puisance thermi-que minimale	Pmin	n.d.	kW		contrôle thermique manuel de la charge avec réception d'informations sur la tempèreature de la piece et/ou extérieure
Puisance thermi-que maximale continue	Pmax,c	1,0/1,5/1,8	kW		contrôle thermique électronique de la charge avec réception d'informations sur la tempèreature de la piece et/ou extérieure
CONSOMMATION D'ÉLECTRICité AUXILIÁIRE					puisance thermique régulable par venti-lateur
À la puisance thermique nomi-nale	elmax	1,0/1,5/1,8	kW		TYPE DE CONTRÔLÉ DE LA PUISSANCE THERMIQUE/DE LA TEMPERATURE DE LA PIECE
À la puisance thermique mini-male	elmin	n.d.	kW		contrôle de la puisance thermique à un palier, pas de contrôle de la tempabilité de la piece
En mode veille	eSB	<0,5	W		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la tempabilité de la piece
					contrôle de la tempabilité de la piece avec thermostat mécanique
					contrôle électronique de la tempabilité de la piece
					contrôle électronique de la tempabilité de la piece etprogrammateur journalier
					contrôle électronique de la tempabilité de la piece etprogrammateur hebdomadaire
					AUTRES OPTIONS DE CONTRÔLÉ
					contrôle de la tempabilité de la piece, avec détecteur de présence
					contrôle de la tempabilité de la piece, avec détecteur de fenêtre ouverte
					option contrôle à distance
					contrôle adaptatif de l'activation
					limitation de la durée d'activation
					capteur à globe noir
Coordonnées de contact	ADEO SERVICES135, Rue Sadi Carnot CS 0000159790 RONCHIN - FRANCE

L'assistance téléphonique

Au 0810 634 634*, 7j/7 nos experts vous conseillent.

Tarif: 0,028 €/min après un coût de connexion de 0,078 €.

230 V - IP 24

CLASS II
