MODE D'EMPLOI SO 7050 CALOR

A. « Tableau de commande »
B. Voyant de mise sous tension
C. Bouton de selection des modes de fonctionnement : Commutateur
D. Bouton de réglage de la température : Thermostat.
E. Bouton d'oscillation
G. Grille de sortie d'air
H. Grille d'entrée d'air
I. Base oscillante
J. Poignée de transport
K. Range cordon

S07050

A. « Tableau de commande »
F. Ecran de visualisation
G. Grille de sortie d'air
H. Grille d'entree d'air
I. Base oscillante
J. Poignée de transport
K. Range cordon

AVERTISSEMENTS

Il est essentiel de dire attentivement cette notice et d'observer les recommandations suivantes:
Pour vote sccutite, cet apareil est conforme aux normes et reglementations applicables (Directives Basse Tension, Compatabilité Electromagnétique, Environnement, ...)
- Cet apparéil est destiné à un usage domestique uniquement. Il ne peut donc pas été utilisé pour une application industrielle.
- La garantie sera annulée en cas d'eventuels dommages resultant d'une mauvaise utilisation.
- Ne pas placer votre apparéil juste en dessous d'une prise de courant murale.
- Ne pas faire fonctionner vous appeareil dans un local empoussiere ou un local presentant des risques d'incendie.
- Avant chaque utilisation, vérifier le bon état général de l'appareil, de la prise et du cordon.
- Ne jamais introduire d'objet à l'intérieur de l'appareil (ex: aiguilles...)
Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
Lrs de son utilisation, cet appareil doit etre tenu hors de portee des jeunes enfants, des animaux et de certaines personnes handicapaes.
- Ne pas tirer le cable d'alimentation ou l'appareil, même pour débrancher la prise de courant du socle mural.
- Dérouler complètement le cordon avant chaque utilisation.

TRES IMPORTANT

• ATTENTION : Afin d'éviter des risques de surchauffe, NE JAMAIS COUVRIR L'APPAREIL :
• Ne pas toucher l'appareil avec les mains humides.
• Ne jamais laisser de l'eau s'introduire dans l'appareil.
• Ne pas utiliser cet apparéil à proximé d'une baignoire, douche, lavabo, piscine.
• Ne pas utiliser l'apparéil à proximé d'objets et de produits inflammables (rideaux, aérosols, solvants, etc....)
• Ne jamais utiliser l'appareil incliné ou couche.
• NE PAS FORCER L'OSCILLATION A LA MAIN.
• En cas d'absence prolongée: Arrête l'apparéil avec le bouton C position « 0 » modèle SO7010, avec le bouton (1) modèle SO7050 et débrancher.

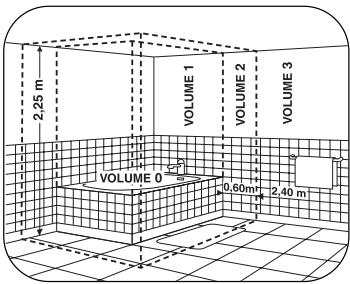

UTILISATION EN SALLE DE BAINS (protection contre les chutes d'eau)

La construction de cet appeilare « IP21 » permet son utilisation dans toutes les pièces de la maison, y compris celles représentant des risques de chutes d'eau verticales (cuisine, salle de bains, etc...).

L'installation électrique de la pièce, l'installation de l'appréil et son utilisation doivent cependant être conformes aux normes en vigueur dans vos pays.

En France, la Norme NFC15100 régit les règles de sécurité d'installation. Elles définissent 4 volumes dans la salle de bains. Cet apparéil doit être installé uniquement dans le volume 3 d'une telle pièce, afin que les boutons de selection (partie A des fig.1a et 2a) ne poussent pas été touchés par une personne utilisant la baignoire ou la douche.

TENSION

Avant la premiere utilise, vérifier que la tension de votre installation corresponde bien à celle marquee sur l'appareil et que votre installation soit adaptée à la puissance marquee sur l'appareil. Notre apparéil peut fonctionner avec une prise de courant sans contact de terre. C'est un apparéil de classe II (double isolation électrique l ).

SECURITE

En cas d'échauffement anormal, un dispositif de sccurté automatique coupe le fonctionnement de l'appareil puis le remet en route apres refroidissement. Si le defaut persiste ou s'amplifie, un fusible thermique arrete definitivement l'appareil : celui-ci doit alors etre amene a un centre service agree.

DESCRIPTIF DES COMMANDES

MOD.S07010:

• Bouton C: Sélecteur des modes de fonctionnement:
• : Position arrêt
• : Ventilation froide
• : Position « Silence », 1200W ventilles

• 2400Wventilés
  Voyant B : Voyant de mise sous tension, il est alluméès lors que votre apparéil est mis sous tension.

• Bouton D:Réglage de la température :

• : Position hors-gel, cette position vous permet de maintainir automatiquement la température au dessus de 0^ dans un local normalement isolé et dont le volume correspond à la puissance de votre appariel.
• Plage de réglage: Le réglage de la température se fait en fonction de votre sensation de comport.
• Bouton E: Fonction permettant de faire oscillator l'appareil afin d'optimiser la diffusion de l'air dans la piece.

MOD.S07050:

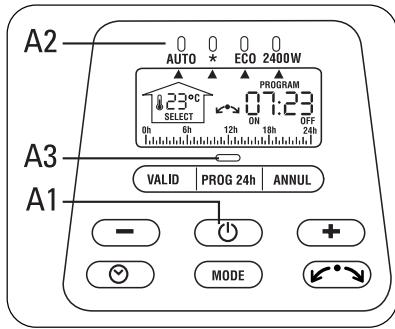

TABLEAU DE COMMANDE:Le tableau de commande (A)situé sur le dessus de I'appareil est composé de 9 boutons et 6 voyants :

Bouton ^ : Veille / Demarrage.

Voyant A1 : Voyant de mise sous tension, il est alluméès lors que votre apparéil est branché à la prise de courant.

Bouton MODE : Choix de 4 modes de fonctionnement :

Voyants A2 : Voyants correspondant au mode de fonctionnement.

• AUTO: Ce mode de fonctionnement vous permet de définir la température souhaïette dans la piece. L'apparéil régulera automatiquement la puissance de fonctionnement suivant la température de votre piece et la température que vous aurez définir. Une température de 21^ a été définie par défaut.

• Ventilation froide, permet d'utiliser votre appareil comme ventilateur d'appoint en eté.

• ECO: Fonctionnement à une puissance de 1200W, régulé automatiquement pour ne pas dépasser 19^ dans la piece.
• 2400W : Fonctionnement à une puissance de 2400W non régulé (une sécurité limitera la température de la pierce à 40^ ).

Bouton : Bouton permettant d'acceder au reglage de l'horloge.

Bouton : Fonction permettant de faire oscillator l'appareil afin d'optimiser la diffusion de l'air dans la pièce.

Boutons - et +: 2 boutons pour le réglage de la température du mode AUTO, pour le réglage de l'horloge et pour le réglage de la fonction PROG 24h.

Bouton PROG 24h : Fonction permettant de programme plusieurs plages de fonctionnement sur une journee.

Voyant A3 : Voyant de la fonction PROG 24h, il est clignant lors de la programmation de la fonction et allumé lorsque la fonction est activée.

Boutons VALID et ANNUL : 2 boutons utilisés pour le réglage de la fonction PROG 24h.

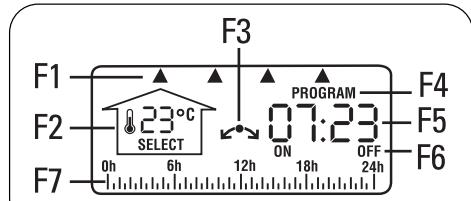

• Ecran de visualisation :

Votre appareil est equiped'un ecran de visualisation (F),youy trouvez les informations suivantes:

F1: Icônes indiquant le MODE de fonctionnement choisi (I'icône est clignotant lors des phases de régulation dans les modes AUTO et ECO).
F2: Températures (en °C):

• Lorsque SELECT clignote (en mode AUTO), la temperature affichee est la temperature que you've programmme.
• Lorsque « La Maison » est visible, la temperature affichee est la temperature de la piece au niveau de l'appraiel.

F3: Icione visible lorsque la fonction oscillation est activée.
F4: Le marquage « PROGRAM » est visible et clignotant uniquement lors de la programmation de la fonction PROG 24h.
F5: Horloge: c'est l'horloge de l'appareil.

• Lorsque « PROGRAM » et l'horloge sont visibles en même temps (et clignotant),
  I'heure indiquedec correspond a I'heure de la programmation de la fonction PROG 24h.
  Attention: Veiliez à contrôler l'horge régulièrement

F6: Les marquages « ON » et « OFF » sont liés à la programmation de la fonction PROG 24h - Voir S3c « PROG 24h : PROGRAMMATICN »
F7: Le bar-graph est lié à la fonction PROG 24h, il représentée les périodes de fonctionnement sur une journée (24 heures avec des pas de 30 minutes). Voir §3c «PROG 24h : PROGRAMMATION »

FONCTIONNEMENT

S'assurer avant la mise en marche de votre apparéil que :
- Le positionnement de l'appareil décrit dans cette notice soit respecté
- Les grilles d'entrée et de sortie d'air soient totalement dégagées
- L'appareil soit place sur un plan horizontal et stable

MOD.S07010:

1- Sélectionner la fonction désirée, à l'aide du bouton C (fig.1c), en plaçant le repère du bouton en face du symbole.
2- Regler la températe en tournant le bouton D.
3-Vous pouvez utiliser à tout moment l'oscillation en appuyant sur le bouton E.

MOD.S07050:

1 Marche/Arret :

1a/ Pour démarrer votre apparéel :

Brancher vaue appareil a une pris de courant.

Votre appeareil est sous tension (en position veille), le bouton ()est allumé.

Appuyer ensuite sur le bouton

Votre apparéil démarre, l'écran de visualisation est éclairé.

Nota : Un bip sonore sera émis par l'appareil lors de chaque manipulation des boutons de commande.

1b/ Pour arrêté votre(APpeuil):

Appuyez sur le bouton

Votre apparéil reste sous tension (en position veille), le bouton est allumé.

2 Les modes de fonctionnement : Appuyer sur le bouton MODE pour désir votre mode de fonctionnement.

Sur le tableau de commande :

Levoyant du mode de fonctionnementchoisi est éclairé.

VOUS VISUALISEZ SUR L'ECRAN :

Après quelques secondes SELECT disparait, vous pouze alors dire la température de la pierce dans l'icone de la « MAISON »

Pour visualiser toute réglage de température, une pression sur + ou - est suffisante.

Note : Si la température que vous avez régêé est inférieure à la température de la pièce (mesurée au niveau de l'appareil) alors l'appareil s'arrête automatiquement. L'icône sous le marquage AUTO sur l'écran de visualisation est alors clignotant. L'appareil se remet àCHAuffer automatiquement dés que la température de la pièce est inférieure à la température régêé.

2b/ MODE «1»: L'appareil fonctionne en ventilation froide.

Vou ne pouvez pas réaliser de réglage de température sur ce mode de fonctionnement.

2c/ MODE « ECO »: L'appareil fonctionne à une puissance de 1200W et régulera automatiquement à 19^ .

You ne pouze pas réaliser de reglage de tempereature sur ce mode de fonctionnement.

VOUS VISUALISEZ SUR L'ECRAN :

La température de la pièce dans l'icone de la « MAISON »

2d/ MODE « 2400W »:

L'appareil fonctionne à une puissance de 2400W non régulée.

Vous ne pouvez pas réaliser de réglage de température sur ce mode.

VOUS VISUALISEZ SUR L'ÉCRAN : La température de la pièce dans l'icone de la « MAISON »

3 Fonctions complémentaires :

Ces fonctions ne peuvent etre activees que lorsque I'appareil est en fonctionnement.

3a/ OSCILLATION:

Appuyer sur le bouton ^ . La fonction oscillation est activée.

VOUS VISUALISEZ SUR L'ÉCRAN : L'icone de la fonction oscillation.

Appuyer de nouveau sur le bouton ^ La fonction oscillation est désactivée.

3b/ HORLOGE: Voitre appareil est equiped d'une horloge qui doit etre mise a I'heure pour l'utilisation de la fonction PROG 24h.

Les étapes de réglage de l'horloge sont les suivantes :

Appuyé le bouton

(Appui long).

Appuyer sur les boutons + ou -

pour régler les heures de l'horloge.

Puis valider en appuyant sur le bouton

Appuyer sur les boutons + ou -

pour régler les minutes de l'horloge.

Puis valider en appuyant sur le bouton

L'horloge est maintainant régée

• Vous visualisez sur l'écran :

Les heures de l'horloge clignotent.

• Vous visualisez sur l'écran :

Les minutes de l'horloge clignotent.

Note: Il est nécessaire de contrôler régulièrement votre horloge.

3c/« PROG 24h » DEMARRAGES et ARRETS DIFFERES :

Votte appareil est equiped d'une fonction qui permet de programmer plusieurs plages de fonctionnement (7 plages) sur une pereode de 24 heures et donc d'assurer des demarrages et des arrets automatiques tous les jours.

Les étapes de la programmation de « PROG 24H » sont les suivantes :
Nota: à tout moment de la programmation vous pouvez
- Sortir de la programmation en appuyant sur le bouton PROG 24h (Appui court).
- Revenir à l' étape de programmation précédente en appuyant sur le bouton ANNUL.

1

Lancement de la programmation

Réglage de l'heure de démarrage

Appuyer sur le bouton + pour aller à l'heure de démarrage de cette plage de fonctionnement (Tranches de 30 minutes).

3

Validation de l'heure de démarrage

Appuyer sur le bouton VALID pour valider l'heure de démarragede cette plage de fonctionnement.

4

Réglage de l'heure d'arrêt

Appuyer sur le bouton + pour aller à l'heure d'arrêt de cette plage de fonctionnement (Tranches de 30 minutes).

5

Validation de l'heure d'arrêt

Appuyer sur le bouton VALID pour valider l'heure d'arrêt de cette plage de fonctionnement.

6

Réglage du mode de fonctionnement

Choisisr le mode de fonctionnement de cette plage en appuyant(s) sur le bouton MODE

7

Validation du mode de fonctionnement et lancement de l'utilisation PROG 24h

Appuyer 1 seule fois sur le bouton VALID pour valider le mode et lancer l'utilisation du PROG 24h.

La fonction PROG 24h est maintainant activée.

L'appareil démarrera et s'arrête tous les jours suivant la programmation que vous aurez réalisée.

Sur le tableau de commande :

-Levoyant de la fonction PROG 24h est clignotant. Sur I'ecran de visualisation :

• L'heure et le marquage PROGRAM sont clignotants.

• Le marquage ON est visible pour indiquer que l'heure de démarrage est à définir.

Sur le tableau de commande :

-Levoyantde la fonction PROG24hestclignotant.

Sur l'écran de visualisation :

• L'heure et le marquage PROGRAM sont clignotants.

• Le marquage OFF est visible pour indiquer que l'heure d'arrêt est à définir.

Sur le tableau de commande :

• Levoyant de la fonction PROG 24h est clignotant.

Sur l'écran de visualisation :

• Le marquage PROGRAM est clignant.
• L'icone en face du mode de fonctionnement est clignant pour indiquer que le mode est à définir.
• La plage de fonctionnement est visible sur le bar-graph

Sur le tableau de commande :

Levoyant de la fonction PROG 24h est allumé.

Une fois la programmation effectuée, celle-ci est mémorisée par l'appareil et pourrait être utilisée à tout moment.

Lorsque la fonction PROG 24h est activée (apres etape N'7), vous pouvez effectuer les opérations suivantes :

• Désactiver la fonction PROG 24h: Appuyer (appui court) sur le bouton PROG 24h.

L'appareil fonctionne de nouveau en mode manuel.

• Demarrer ou arreter l'appareil temporairement tout en conservant la fonction PROG 24h activée: Appuyer sur le bouton (1).

Le cours de la programmation reprendra automatiquement lors de l'etape programmée suivante.

• Ajouter ou modifier une plage de fonctionnement programmée : Exécuter la même méthode que la 1ère�数ration ( « Lancement de la�数ration » l'étape N°1 ci-dessus).

L'appareil offre la possibilité de programmer 7 plages de fonctionnement.

ATTENTION: 2 plages de programmation ne peuvent pas se chevaucher.

• Supprimer une plage de fonctionnement programmée :

• Entrer dans la programmation de la fonction PROG24H par un appui long sur le bouton PROG24H

• Aller sur la plage de fonctionnement à supprimer (avec les boutons + ou-)

• Appuyer sur le bouton ANNUL.

Chaque plaque de fonctionnement peut-être suprimée de cette façon.

Supprimer toutes les plages de fonctionnement programmées en 1 seule fois : Debrancher l'appareil pendant plus de 1 minute.

Cette opération consiste à faire une annulation totale de la programmation de la fonction PROG 24h.

Lorsque l'appareil est en fonctionnement manuel (fonction PROG 24h désactivée) et qu'une plage de fonctionnement a déjà été programmée, vous pouze activer la fonction PROG 24H avec la méthode suivante :

• Demarrer votre(APpeareil (voir 1a

• Appuyer sur le bouton PROG 24h (Appui court).

La fonction PROG 24H est alors activée (Voyant PROG 24H allumé, « bar graph » visible sur l'écran LCD), votre apparéil assurera le démarrage et l'arrêt automatiquement tous les jours aux heures indiquées par le bar-graph.

ENTRETIEN DE L'APPAREL

• Il est imperatif de débrancher et de bien le laisser refroidir avant toute opération d'entretien.
• Vous pouvez le nettoyer avec un chiffon légarement humide.
• Important: Ne jamais utiliser de produit abrasif qui risquerait de détériorer les revêtements.
• Nous vous recommendons de nettoyer les grilles d'entrée et de sortie d'air au moins une fois par an (nettoyez au moyen d'un aspirateur si nécessaire).

RANGEMENT

• Il est imperatif de bien laisser refroidir votre apparéil avant de le ranger.
• Pour ranger votre apparéil, il est possible d'enrouler le cordon autour de l' apparéil.
• Lorsque vous n'utilisez pas l'appareil, celui-ci doit être place dans un local à l'abri de l'humidité.

EN CAS DE PROBLEME

• Ne jamais démonter votre apparéil vous-même. Un apparéil mal réparé peut désenter des risques pour l'utilisateur.
• Avant de contacter un Centre Service agrée de notre réseau (voir numéro azur en fin de notice), assurez-vous :
• que l'appareil soit en position normale de fonctionnement;
• que les grilles d'entrée et de sortie d'air soient totalement dégagées

PARTICIPONS A LA PROTECTION DE L'ENVIRONNEMENT!

Votte appeil contient de nombreux materiaux valorisables ou recyclables. Confiez celui-ci dans un point de collecte ou a defaut dans un centre service agreé pour que son traitement soit effectué

CERTIFICAT DE GARANTIE / GARANTIEBEWIJS

réference produit/referentie produit :

date d'achat/aankoopdatum :

cachet du vendeur/stempel verdeler :

FRANCE

négislation spécifique à yours pays.

Cote t o t e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Pour etre valable,ce bon de garantie doit etre: I-certifie par le vendeur (date et cachet)
2 - joint à l'appareil en cas de réparation sous garantie

BELGIQUE /BELGIÉ

Calor garantit cet appeareit conte tous defaits und vices caches I an a partir de la date d'achat sauf legislation specifie au pays.Cette garantie (piees et main d'ouvre) ne couve pas les bris par chute et chic,les detioriations provoquees par un emploi normal,les erreurs de branchement,le non-respect des conditions d'utilisation prescrtes dans la notice d'emploi ou les reparations ou verifications effectuees par des personnes non qualifiées par Calor.

Des Centre-Service Agree par Calor assurent notre service apres-vente. Ils sont a cette disposition pour toute intervention sur nos produits sous garantie et hors garantie, la vete de nos accessoires et pieces détagaches.
Pour connaître la liste de ces Centres - Service ou pour tout autre renseignement, vous pouvez nous contacter :
Service Consommateurs : CALOR

BP 15 - 69131 ECULLY Cedex

N°Azur 0810168168

Internet: www.calor.fr

BELGIQUE /BELGIÉ

Des Centre-Service Agreees par Calor assuret notre service apres-vente. Is sont a Your disposition pour toute intervention sur nos produits sous garantie et hors garantie, la vente de nos accessieres et pioces détagaches.
Pour connaître la liste de ces Centres- Service ou pour tout autre renseignement, vous pouvez nous contacter :
- Calor beschicht, naast once eigent den dien na verkoop (zie onderstand adres), over gewestelijkte ergkende centra die once dien na verkoop verzekeren. Zij staat eveneens ter uer beschikking voor elkabetvein binnen van buiten garantie in die de verkoop van accessoires en wissluktussen. Om die zij lst te bekomn of uer elk andere informatie, kunt U ons contacteren :
- Service Consommateurs / Consumentendienst :

BELGI - GROUPE SEB BELGIUM

Avenue de l'Espérance - 6220 Fleurus

Tel: 070 / 23.31.59 - Fax: 071 / 82.52.82
