Technologie d'affichage	DLP
Résolution native	Non précisé
Luminosité	Non précisé
Contraste	Non précisé
Distance de projection	Non précisé
Taille d'image	Non précisé
Connectivité	Non précisé
Entrées vidéo	Non précisé
Haut-parleurs intégrés	Oui
Correction trapézoïdale	Oui
Poids	Non précisé
Dimensions	Non précisé
Consommation électrique	Non précisé
Durée de vie de la lampe	Non précisé
Couleur	Non précisé
Utilisation recommandée	Usage général

FOIRE AUX QUESTIONS - H1188 VIVITER

Comment connecter le VIVITER H1188 à mon appareil Bluetooth ?

Pour connecter le VIVITER H1188 à votre appareil Bluetooth, activez le Bluetooth sur votre appareil, puis allumez le VIVITER H1188. Appuyez sur le bouton de connexion jusqu'à ce que le témoin lumineux clignote. Sélectionnez 'VIVITER H1188' dans la liste des appareils disponibles sur votre appareil.

Que faire si le son est de mauvaise qualité ?

Si le son est de mauvaise qualité, vérifiez que votre appareil est à une distance raisonnable du VIVITER H1188. Assurez-vous également que le volume est réglé correctement, tant sur le VIVITER H1188 que sur votre appareil. Si le problème persiste, essayez de réinitialiser le VIVITER H1188 en le mettant hors tension et en le rallumant.

Comment charger la batterie du VIVITER H1188 ?

Pour charger la batterie du VIVITER H1188, utilisez le câble USB fourni et branchez-le sur un port USB compatible. Le témoin lumineux s'allumera en rouge pendant la charge et passera au vert lorsque la batterie est complètement chargée.

Le VIVITER H1188 ne s'allume pas, que faire ?

Si le VIVITER H1188 ne s'allume pas, vérifiez d'abord si la batterie est chargée. Si le témoin lumineux ne s'allume pas après la charge, essayez de réinitialiser l'appareil en maintenant le bouton d'alimentation enfoncé pendant environ 10 secondes.

Comment réinitialiser le VIVITER H1188 aux paramètres d'usine ?

Pour réinitialiser le VIVITER H1188 aux paramètres d'usine, maintenez le bouton de connexion et le bouton d'alimentation enfoncés simultanément pendant environ 10 secondes. Le témoin lumineux clignotera pour indiquer que la réinitialisation est réussie.

Pourquoi le VIVITER H1188 ne se connecte-t-il pas à mon appareil ?

Si le VIVITER H1188 ne se connecte pas à votre appareil, assurez-vous que le Bluetooth est activé sur votre appareil et que le VIVITER H1188 est en mode de connexion. Vous pouvez également essayer de désactiver puis de réactiver le Bluetooth de votre appareil.

Le VIVITER H1188 est-il étanche ?

Le VIVITER H1188 n'est pas étanche. Il est recommandé de le garder à l'abri de l'eau et de l'humidité pour éviter d'endommager l'appareil.

MODE D'EMPLOI H1188 VIVITER

Cette publication, y compris les photos, illustrations et logiciels, est protégée par les lois internationales des droits d'auteur, avec tous droits réservés. Ni ce manuel, ni aucun extrait de celui-ci, ne peut être reproduit sans la permission écrite de l'auteur.

© Copyright 2015

Avis de non responsabilité

Les informations containues dans ce document peuvent etre modifiées sans avertissement. Le fabriquant ne fait aucune déclaration ou garantie quant au contenu ci-inclus et se dégage de toute responsabilité de garantie ou de commerciable ou d'adéquation pour tout usage particulier. Le fabricant se reserve le droit de réviser cette publication et de modifier de temps en temps son contenu sans aucune obligation de la part du fabricant d'en informer quelque personne que ce soit de telles révisions ou changements.

Identification des marques déposées

Kensington est une marque déposée aux U.S.A. d'ACCO Brand Corporation avec des inscriptions émises et applications en attente dans d'autres pays à travers le monde.

HDMI, le logo HDMI et Interface Multimédia Haute Définition sont des marques commerciales ou déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays

Tous les autres noms de produits cités dans ce manuel appartiennent à leurs propriétaires respectifs et sont reconnus comme tels.

Consignes de sécurité importantes

Important :

Nos you recommend forment de ire attentivement cette section avant dutiliser le projecteur. Ces instructions de sccurite et d'utilisation you permittront d'utiliser en toute sccurite your projecteur pendant de nombreuses anees.Conservez ce manuel pour pouvoir le consulter ulterieurement.

Symboles utilisés

Les symboles d'ajretissement sont utilisés sur l'appareil et dans ce manuel pour vousmettre en garde contre les situations dangereuses.

Les styles suivants sont utilisés dans ce manuel pour vous communiquer des informations importantes.

Remarque:

Fournit des informations supplémentaires sur le sujet.

Important :

Offre des informations supplémentaires qui ne doivent pas etre ignorées.

Attention :

Vou met en garde contre les situations qui pouraient endommager l'appareil.

Avertissement :

Vous met en garde contre les situations qui pourraient endommager l'appareil, creer un environnement dangereux, ou entrainer des blessures corporelles.

Tout au long de ce manuel, les composants et les éléments dans les menus OSD sont indiqués en gras comme dans cet exemple :

"Appuyez sur le bouton Menu sur la télécommande pour ouvrir le menu Principal."

Informations de sécurité générales

N'ouvrez pas le boitier de l'appareil. Hormis la lampe de projection, il n'y a pas de pieces réparables par l'utilisateur dans l'appareil. Pour toute réparation, contactez un personnel qualifié.
Respectez les avertissements et mises en garde dans ce manuel et sur le boitier de l'appareil.

La lampe de projection est extrémement lumineuse à dessin. Pour éviter de blesser les yeux, ne regardez pas dans l'objet quand la lampe est allumée.
Ne placez pas l'appareil sur une surface, un chariot, ou un socle instable.
Evitez d'utiliser le système à proximé d'un point d'eau, directement en contact avec les rayons du soleil, ou pres d'un apparéil de chauffage.
Ne placez pas d'objets lourds tels que des livres ou des sacs sur l'appareil.

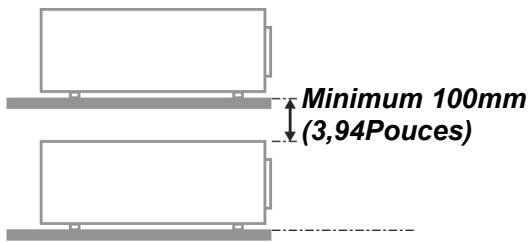

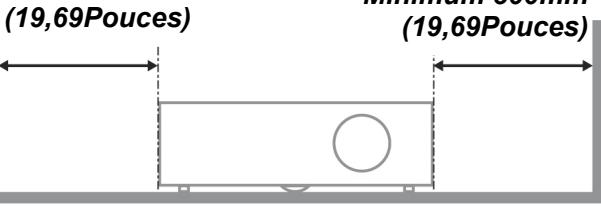

Notice d'installation du projecteur

Placez le projecteur en position horizontale.
L'angle d'inclinaison du projecteur ne doit pas dépasser 15 degrés, le projecteur ne doit pas être installé ailleurs que sur un bureau ou sur le plafond, tout autre emplacement affecterait sérieusement la durée de vie de la lampe et pourrait causer d'autres dommages inprédictibles.

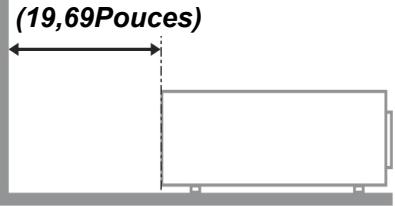

Laissez un espace d'au moins 50 cm ajuster des orifices d'échéppement de ventilation.

Minimum 500mm

Minimum 500mm

Minimum 500mm
(16,69Pouces)
Minimum 300mm
(11,81Pouces)

Assurez-vous que les orifices d'admission de ventilation ne recyclent pas l'air chaud de l'échévement de ventilation.
Lorsque vous utilisez le projecteur dans un espace clos, assurez-vous que la tempereure ambiente dans le boitier ne depasse pas la temperature de fonctionnement lorsque le projecteur est allumé et que les fentes d'entree et de sortie d'air ne sont pas bloquées.
Tous les boîtiers ont fait l'objet d'une évaluation thermique certifiée, de façon à garantir le non recyclage de l'air évacué, car cela risquerait d'interrompre le fonctionnement de l'appareil, même si la température du boîtier est comprise dans la gamme des Températures de fonctionnement tolérées.

Vérifier l'emplacement de l'installation

Concernant l'alimentation, utilisez la fiche 3 lame (avec mise à la terre) pour garantir une mise à la terre ajusté et un potentiel de terre égalisé pour tous les équipements qui compose le Système de projection.
Utilisez le cordon d'alimentation fourni avec le Projecteur. Si un article venait à manqué, il est possible d'utiliser un autre cordon d'alimentation 3 lames/agree (avec mise à la terre); il ne faut cependant pas utiliser de cordon d'alimentation 2 lames.
Vérifiez si la tension est stable, mis à la terre correctement et qu'il n'y a aucune fuite d'électricité.
Mesurez la consommation d'électricité totale, qui ne doit pas dépasser la capacité de sécurité et évitez les problèmes de sécurité et de court circuit.
Activez le Mode Altitude lorsqu'situé dans des zones de haute altitude
Le projecteur ne peut etre installe que debout ou inversé.
Lors de l'installation du support, assurez-vous que la limite de poids ne soit pas dépassée et qu'il soit fermement fixé.
Évitez l'installation près du conduit d'air conditionné ou du caisson de basses.
Évitez l'installation dans des zones de haute température, de refroidissement insuffisant ou avec des poussières lourdes.
Maintenez votre produit loin des lampes fluorescentes afin d'éviter les mauvais fonctionnement causés par les interferences IR
Le connecteur VGA IN est à brancher sur le port VGA IN. Remarquez qu'il faut bien l'insérer, en serrant les vis des deux côts du connecteur pour garantir la bonne connexion du cable signal et obtenir un effet d'affichage optimal.
Le connecteur AUDIO IN doit être branché sur le port AUDIO IN et NE PEUT PAS se brancher sur AUDIO OUT ou tout autre port comme le port BNC ou RCA ; vous obtiendrez sinon une sortie muette et risquez même d'ENDOMMAGER le port.
Installez le projecteur au-dessus de 200 cm pour éviter tous dommages.
Le cordon d'alimentation et le cable signal doit être branchés avant demettre le projecteur en marche. Pendant le démarrage du projecteur et la mise en fonctionnement de ce dernier, NE BRANCHEZ PAS ni ne retirez le cable signal ou le cordon d'alimentation, vous risquez d'endommager le projecteur.

Notes de refroidissement

Sortie de l'air

Assurez-vous que la sortie d'air soit à plus de 50 cm de tout obstacle afin d'assurer un bon refroidissement.
Aucun emplacement de sortie d'air ne devrait se trouver en face de la lentille d'un autre projecteur afin d'éviter toutes illusions.
Gardez la sortie à au moins 100 cm loin des entrées des autres projecteurs
Le projecteur dégage un grande quantité de chaleur pendant son utilisation. Le ventilateur interne dissipe la chaleur du projecteur lorsqu'il est arrêté. Ce processus peut prendre un certain temps. Lorsque le projecteur entre en MODE VEILLE, appuyez sur le bouton d'alimentation CA pour éteindre le projecteur et débranchez le cordon d'alimentation. NE RETIREZ pas le cordon d'alimentation pendant le processus d'arrêt, vous risquez d'endommager le projecteur. De plus, l'évacuation retardée de la chaleur affecte également la durée de vie du projecteur. Le processus d'arrêt dépend du modele utilisé. Quelle que soit la situation, assurez-vous de débrancher le cordon d'alimentation qu'une fois le projecteur en statut de VEILLE.

Prise d'air

Assurez-vous qu'il n'y ait aucun objet bloquant l'entrée d'air à moins de 30 cm.

Gardez l'entrée loin des autres sources de chaleur
Evitez les zones très poussièresuses

Sécurité d'alimentation

Utilisez uniquement le cordon d'alimentation fourni.
Ne posez rien sur le cordon d'alimentation. Ne placez pas le cordon d'alimentation dans un endroit de passage.
Retirez les piles de la télécommande quand vous la rangez ou que vous ne comptez pas l'utiliser pendant une période prolongée.

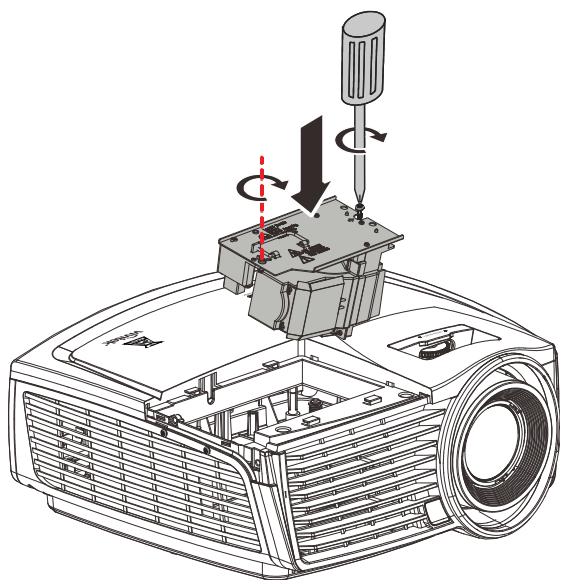

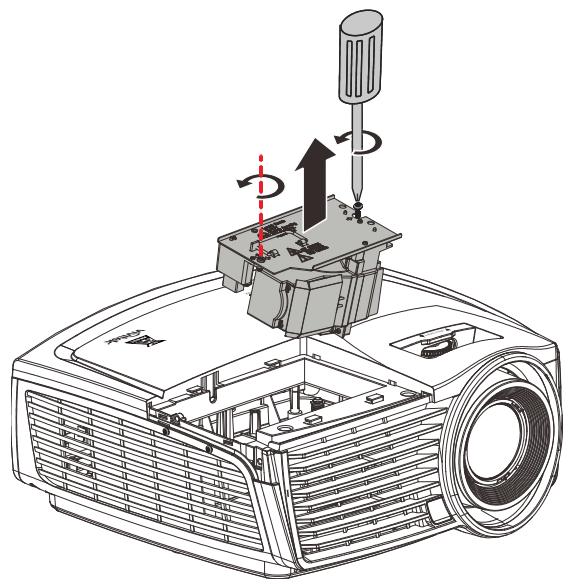

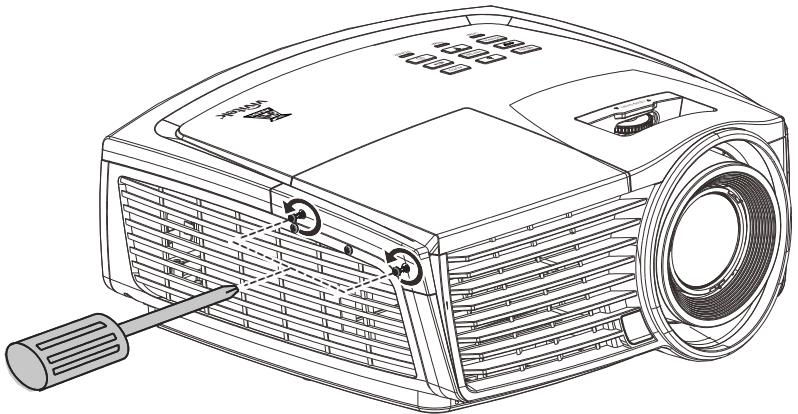

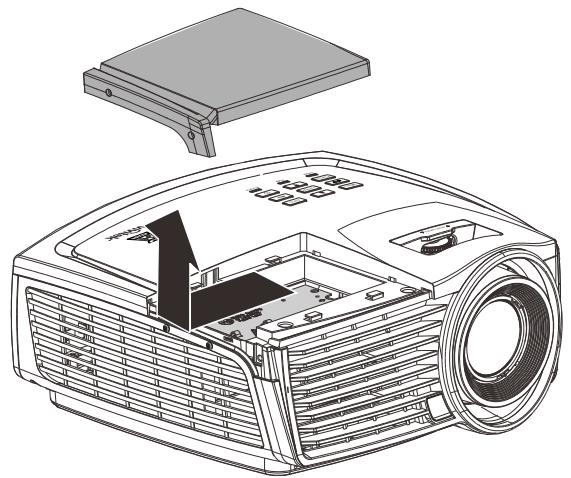

Remplacer la lampe

Le remplacement de la lampe peut s'avérer dangereux s'il n'est pas effectué correctement. Voir Remplacer la lampe de projection en page 34 pour des instructions claires et sécurisées pour cette procédure. Avant de remplacer la lampe :

Debranchez le cordon d'alimentation.
Laissez la lampe refroidir pendant environ une heures.

Caution:

Dans de rares cas, l'ampoule peut griller pendant son utilisation normale. Cela peut entraîner la projection de poussière ou de morceaux de verre via l'évent d'échéppement.

N'inhalez pas la poussière ou les morceaux de verre. Ne les touche pas. Vous risqueriez de vous bleisser.

Conservez toujours votre visage à l'écart de l'orifice de ventilation afin de ne pas inhaler le gaz et d'éviter les tessons de la lampe.

Nettoyer le projeteur

Débranchez le cordon d'alimentation avant de nettoyer. Voir Nettoyer le projecteur en page 37.
Laissez la lampe refroidir pendant environ une heures.

Avertissements réglementaires

Avant d'installer et d'utiliser le projecteur, lisez les avis réglementaires dans la Conformité à la réglementation section en page 49.

Instructions de recyclage importantes:

La (les) lampe(s) à l'intérieur de ce produit contiennent du mercure. Ce produit peut contérer des déchets électroniques pouvant être dangereux s'ils ne sont pas correctement éliminés. Recycler miner conformément aux règlementations locales, de l'état, ou féderées. Pour plus d'informations, ctez l'Alliance des Industries Electroniques (Electronic Industries Alliance) à WWW.EIAE.ORG. Pour formations d'élimination spécifique des lampes visitez WWW.LAMPRECYCLE.ORG.

Explications des symboles

ELIMINATION: Ne pas utiliser les services de ramassage des ordures menagères ou municipales pour éliminer les équipements électriques et électroniques. Les pays de la EU require l'utilisation de services de ramassage de recyclage séparés.

principales

Appareil léger, facile à ranger et à transporter.
- Compatible avec tous les standards video principaux, y compris NTSC, PAL et SECAM.
- Une luminosité élevée permet de faire des presentations à la lumière du jour ou dans des pieces éclairées.
- Prend en charge les résolutions jusqu'à UXGA à 16,7 millions de couleurs pour offrir des images nettes et claires.
L'installationouplepermet defaire des projectionsavant etarriere.
- Les projections de ligne de vision restent carrées, avec la correction de distorsion avancée pour les projections d'angle.
Source d'entrée automatiquement détectee.

A propos de ce Manuel

Ce manuel est destiné aux utilisateurs finaux et décrit comment installer et utiliser le projecteur DLP. Chaque fois que cela est possible, des informations utiles – comme une illustration et sa description – sont conservées sur une page. Ce format imprimable offre plus de commodité et permet d'économiser du papier, protégeant ainsi l'environnement. Nous vous sugérons de n'imprimer que les sections qui peuvent vous être utiles.

Table des matieres

MISE EN ROUTE 1

VERIFICATION DE L'EMBALLAGE 1

VUES DES PIECES DU PROJECTEUR 2

Vue avant-droite 2

Vue haut - Boutons et LED de l'affichage à l'écran (OSD) 3

Vue arriere 4

Vue de dessous 5

ELEMENTS DE LA TELECOMMANDE 6

PLAGE DE FONCTIONNEMENT DE LA TELECOMMANDE 8

BOUTONS DU PROJECTEUR ET DE LA TELECOMMANDE 8

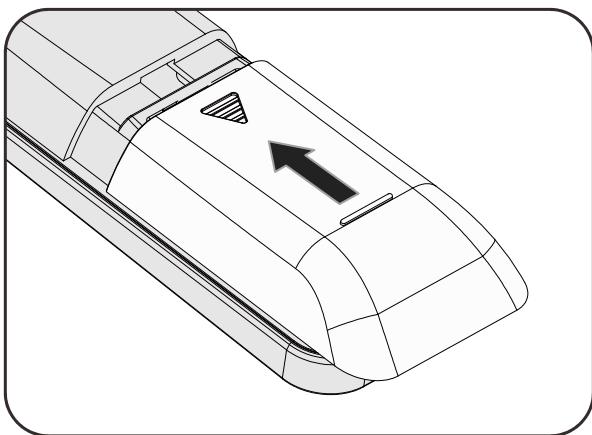

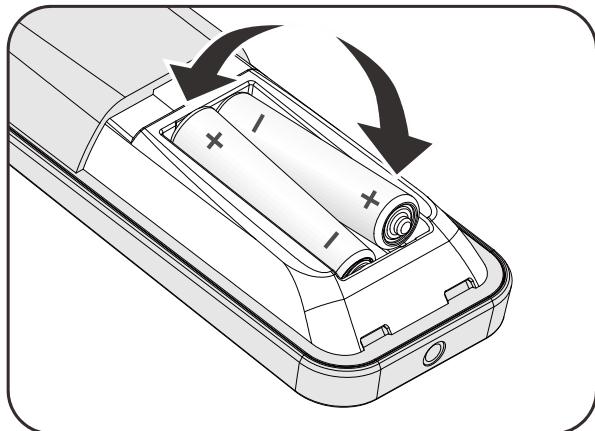

INSERER LES PILES DE LA TELECOMMANDE 9

INSTALLATION ET UTILISATION 10

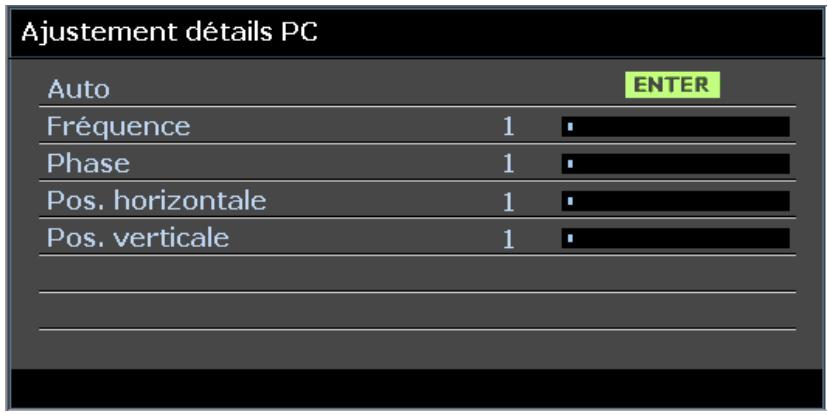

Ajustement détails PC 24

Equilibre des blancs 25

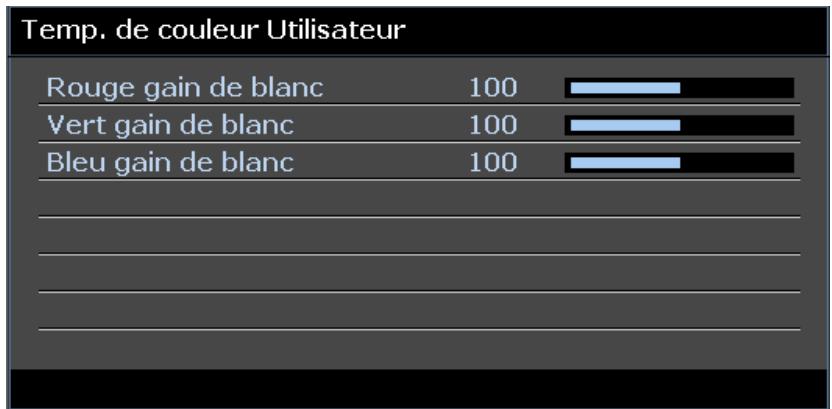

Temp. de couleur Utilisateur 26

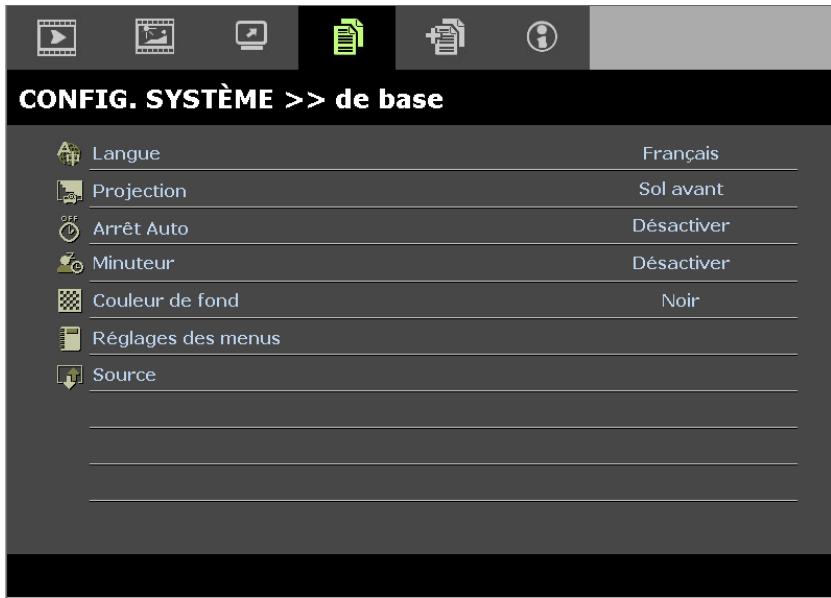

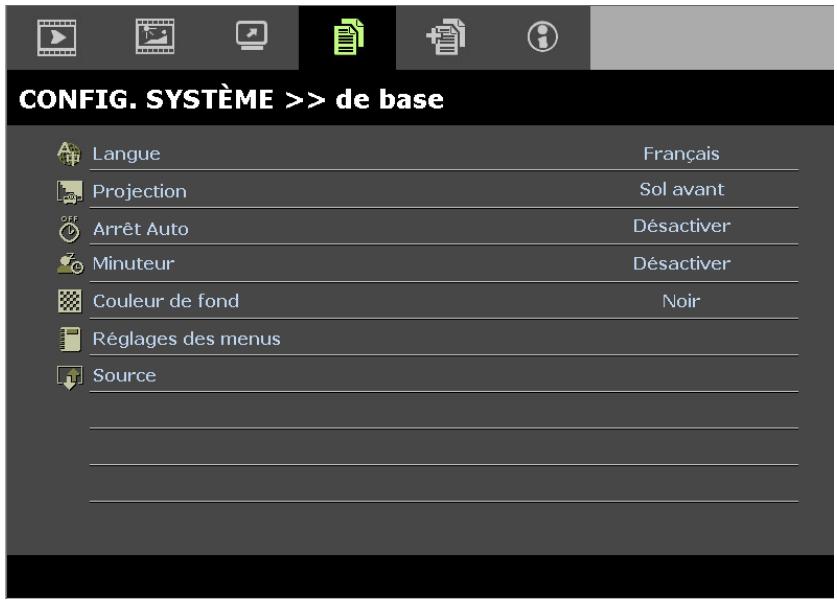

MENUCONFIG.SYSTEME DE BASE 28

Réglages des menus 29

Source 29

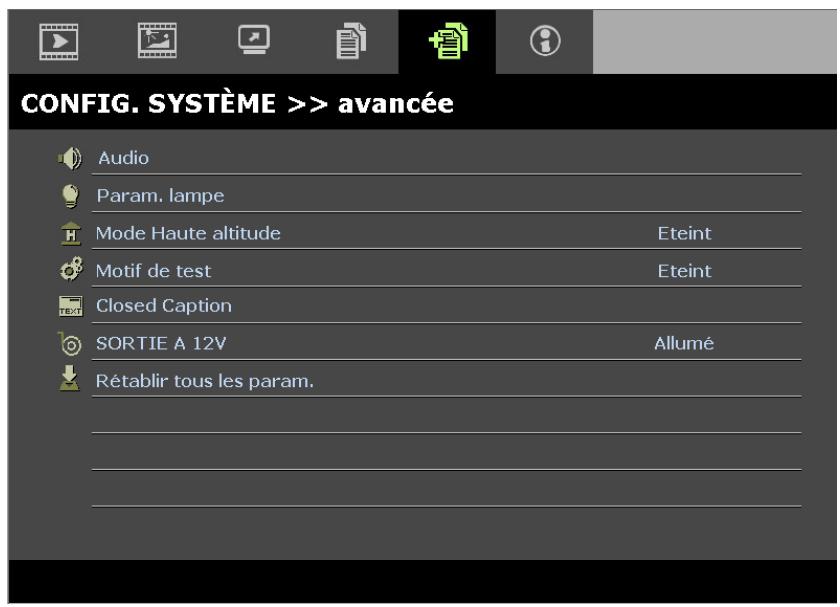

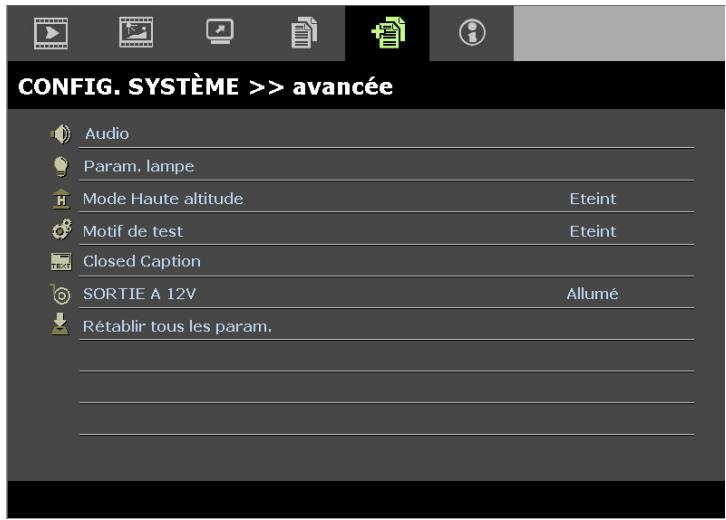

MENUCONFIG.SYSTEME>>AVANCEE. 30

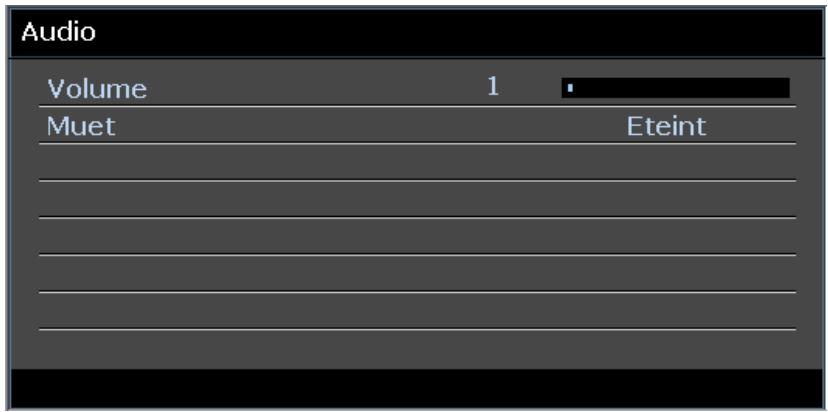

Audio 31

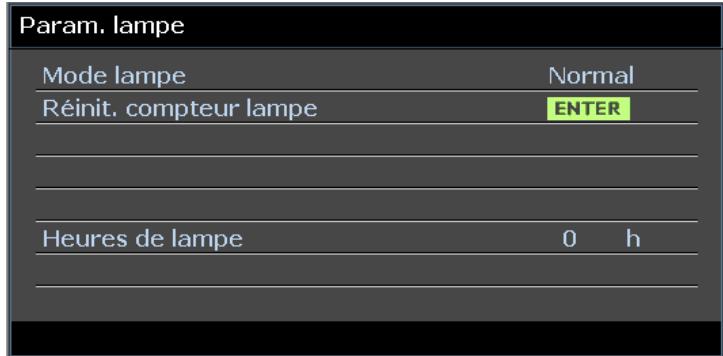

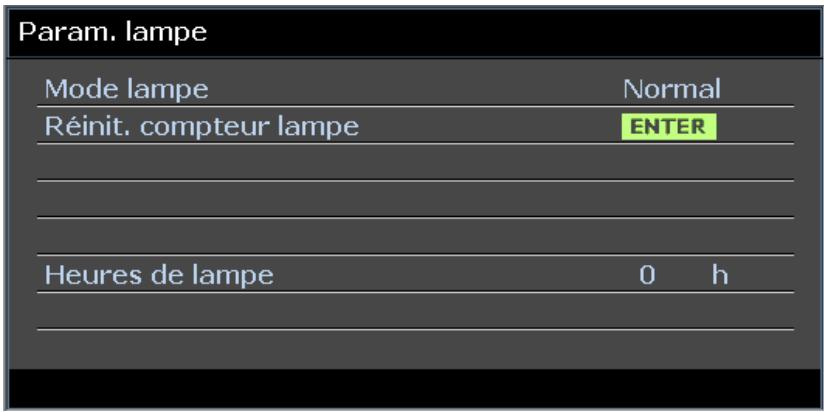

Param. lampe 31

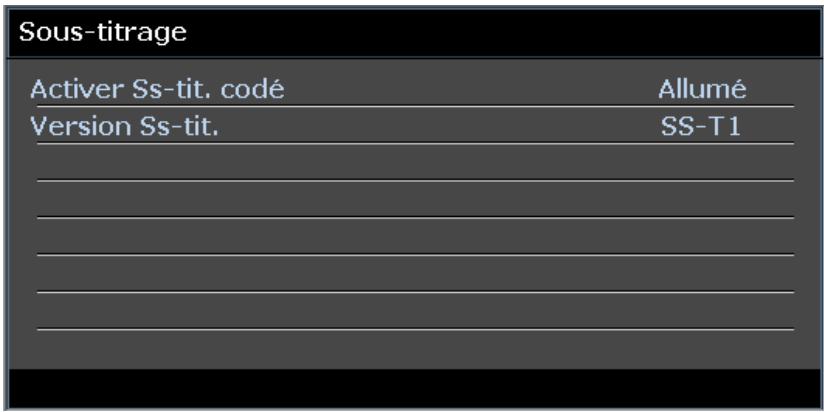

Sous-titrage 32

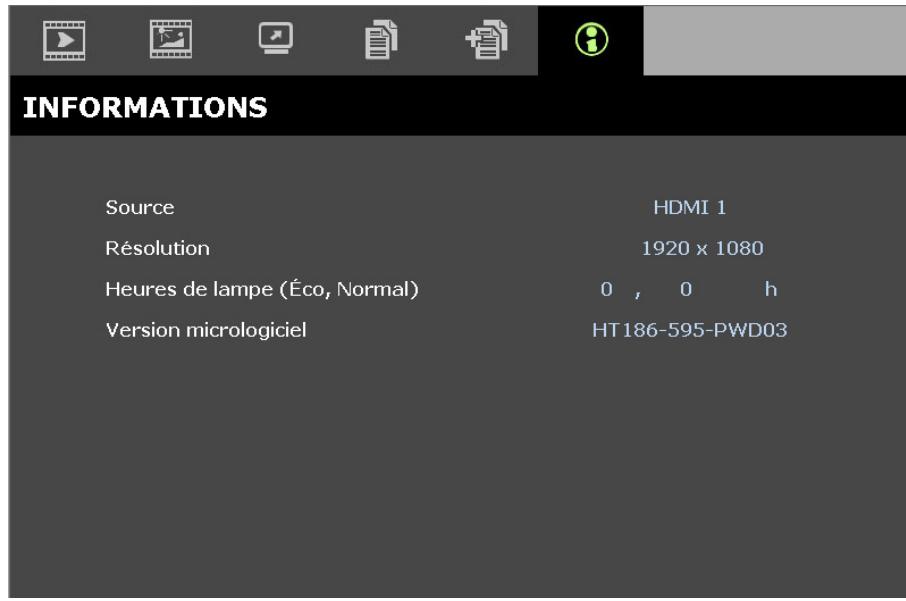

MENUINFORMATIONS 33

Nettoyer I'objectif 37

Nettoyer le boitier 37

UTILISER LE VERROU KENSINGTON & UTILISATION DE LA BARRE DE SECURITE 38

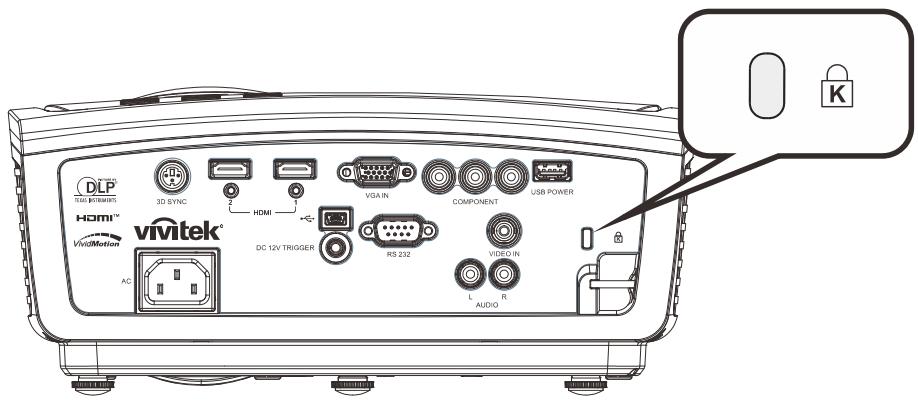

Utiliser le verrou Kensington 38

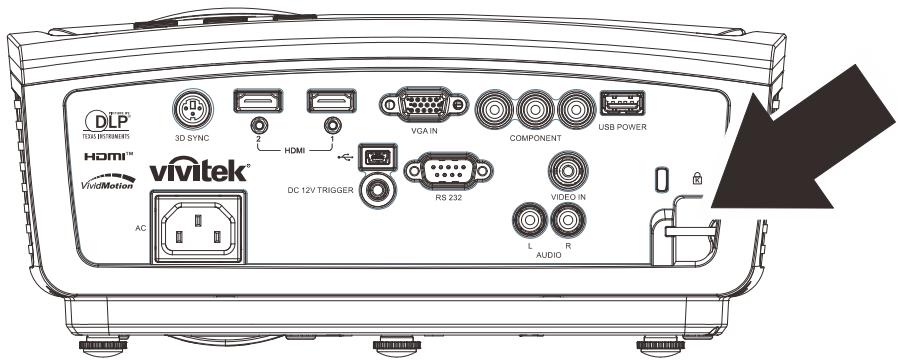

Utiliser la barre de sécurité 38

DEPANNAGE 39

PROBLEMES ET SOLUTIONS STANDARDS 39

CONSEILS DE DEPANNAGE 39

MESSAGESD'ERREUR DES VOYANTS LUMINEUX 40

PROBLEMES D'IMAGE 40

PROBLEMES DE LAMPE 41

PROBLEMES DE TELECOMMANDE 41

PROBLEMES AUDIO 42
ENVOYER LE PROJECTEUR EN REPARATION 42
Q & A HDMI 43

SPECIFICATIONS 44

SPECIFICATIONS 44

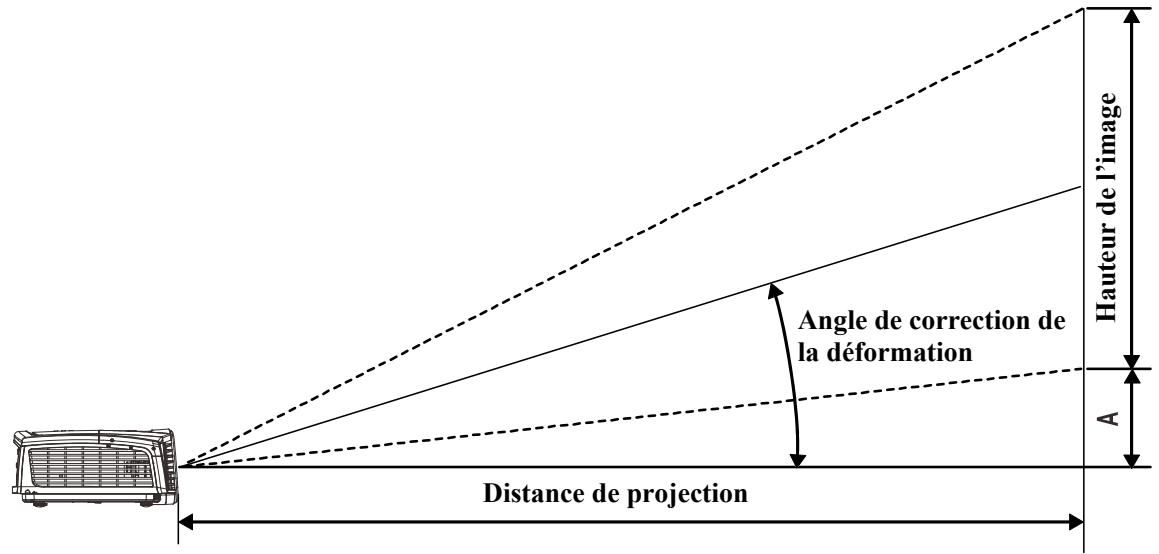

DISTANCE DE PROJECTION V.S. TAILLE DE PROJECTION 45
Tableau de distance et de taille de projectio 45
TABLEAU DE MODE DE SYNCHRONISATION 46

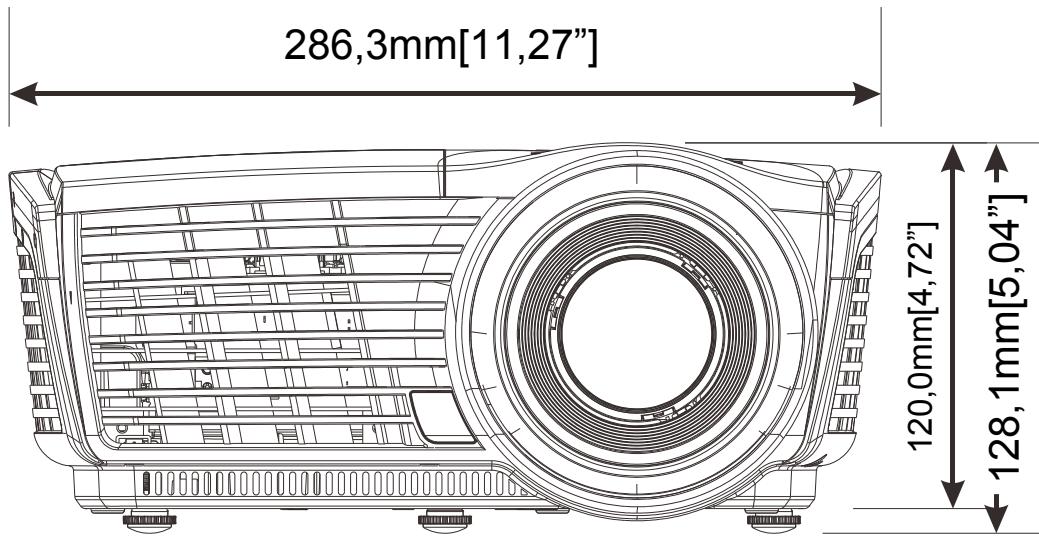

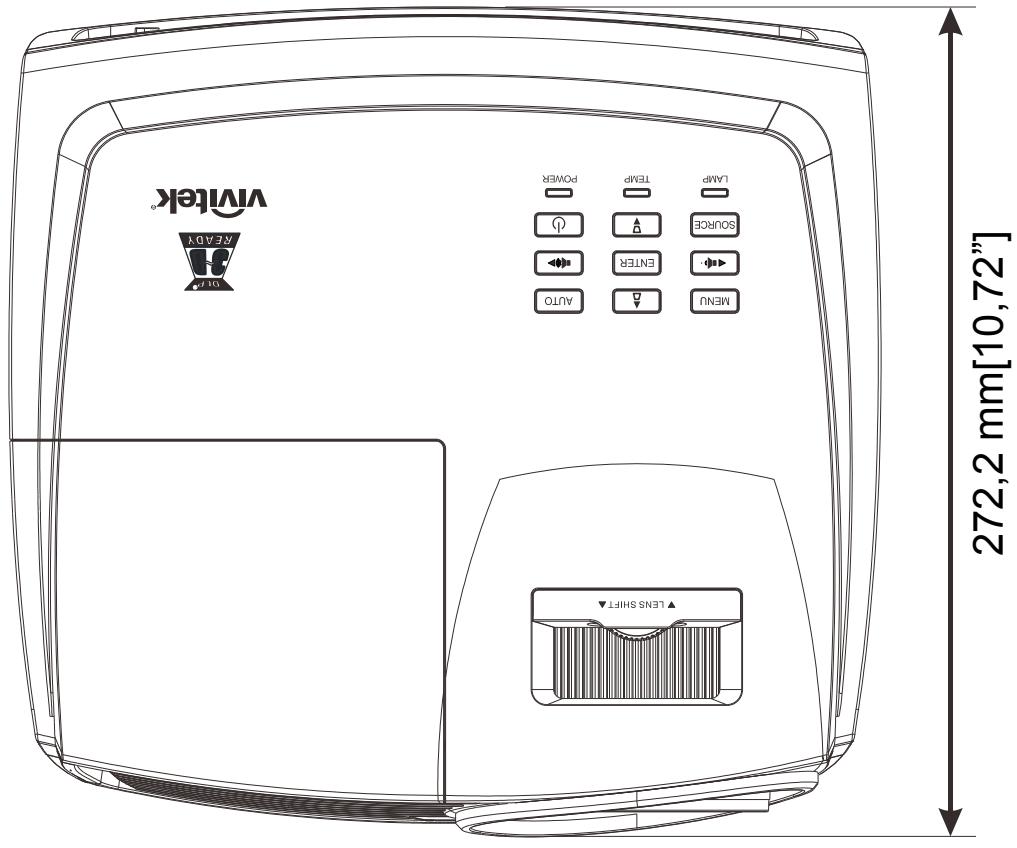

DIMENSIONS DU PROJECTEUR 48

CONFORMITE A LA REGLEMENTATION 49

AVERTISSEMENT DE LA FCC 49
CANADA 49
CERTIFICATION DE SECURITE 49

ANNEXE I .50

PROTOCOLE RS-232C. 50

Vérification de l'emballage

Déballez soignement le projecteur et vérifie que tous les articles suivants sont inclus :

Contactez immédiatement votre revendeur si des éléments étaient manquants, endommagés, ou si l'appareil ne fonctionnait pas. Il est recommendé de conserver l'emballage d'origine au cas où vous devriez returner l'appareil au service de maintenance.

Attention :

Evitez d'utiliser le projecteur dans un environnement poussiereux.

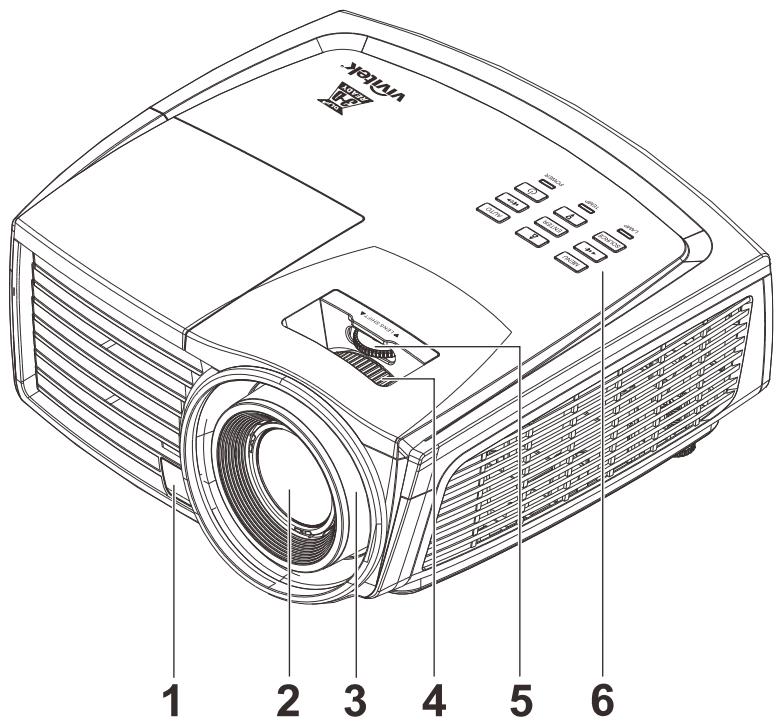

Vues des pieces du projecteur

Vue avant-droite

ELEMENT	ÉTIQUETTE	DESCRIPTION	VOIR PAGE :
1.	RéCEPTeur IR	Reçoit le signal IR de la télécommande
2.	Objectif	Objectif de projection

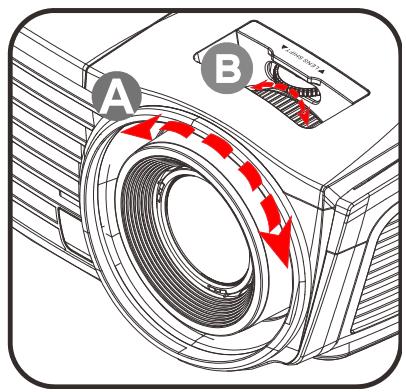

3.	Bague de mise au point	Ajuste la mise au point de l'image projetée	13
4.	Bague de Zoom	Agrandit l'image projetée

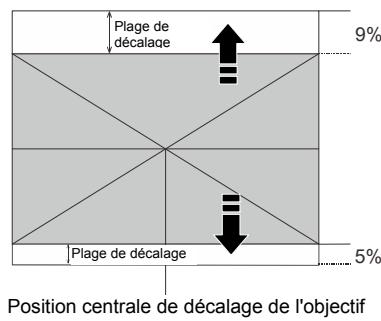

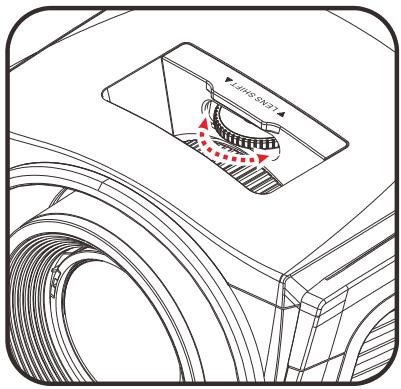

5.	DéCALAGE OBJECTIF	Pour l'ajustement du décalage vertical de l'image.	13
6.	Touches de fonction	Boutons et LED de l'affichage à l'écran (OSD).	3

Important :

Les ouvertures de ventilation sur le projecteur assurent une bonne circulation de l'air, ce qui permet de maintainir une température appropriée de la lampe du projecteur. Ne pas bloquer les ouvertures de ventilation.

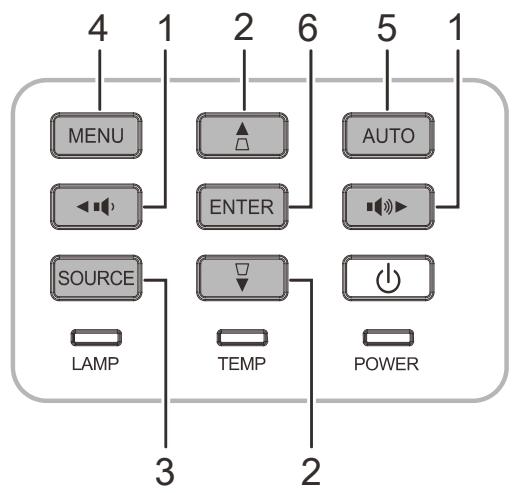

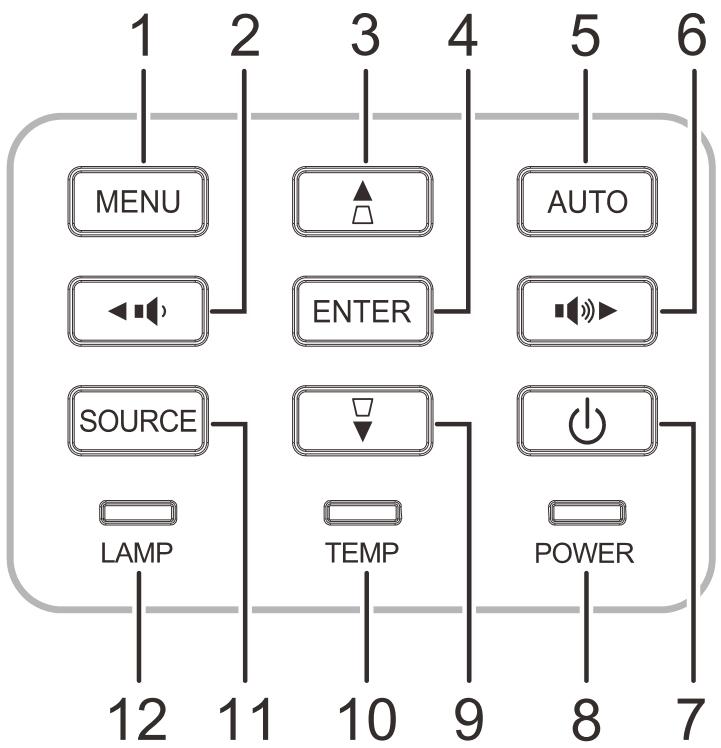

Vue haut - Boutons et LED de l'affichage à l'écran (OSD)

ELEMENT	ÉTIQUETTE	DESCRIPTION		VOIR PAGE :
1.	MENU	Ouvre et quatre les menus OSD		15
2.	< □	Navigue et modifier les paramètres dans l'OSD Menu rapide - Pour le Volume
3.	▲ □	Navigue l'OSD Menu rapide - Pour la distorsion
4.	ENTRÉE	Ouvre ou confirme l'élement de menu OSD sélectionné
5.	AUTO	Optimise la taille, la position, et la résolution de l'image
6.	■ ▼	Navigue et modifier les paramètres dans l'OSD Menu rapide - Pour le Volume
7.	↓	Permet demettre le projecteur sous ou hors tension
8.	DEL ALIMENTATION	Verte	Prêt à allumer (Veille) Lampe allumée, Système stable Surchauffe	40
		Clignotante	Code d'erreur
9.	□ ▼	Navigue l'OSD Menu rapide - Pour la distorsion		15
10.	DEL TEMP	Rouge	Surchauffe	40

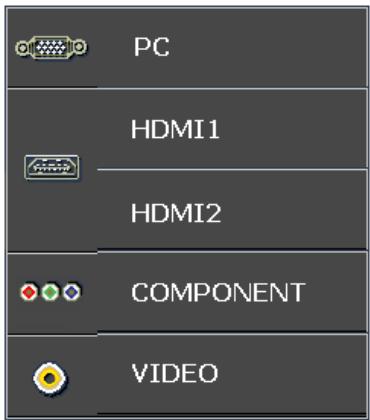

11.	SOURCE	Entre dans le menu Source		15
12.	DEL LAMPE	Rouge	Panne de la lampe	40
		Clignotante	Code d'erreur

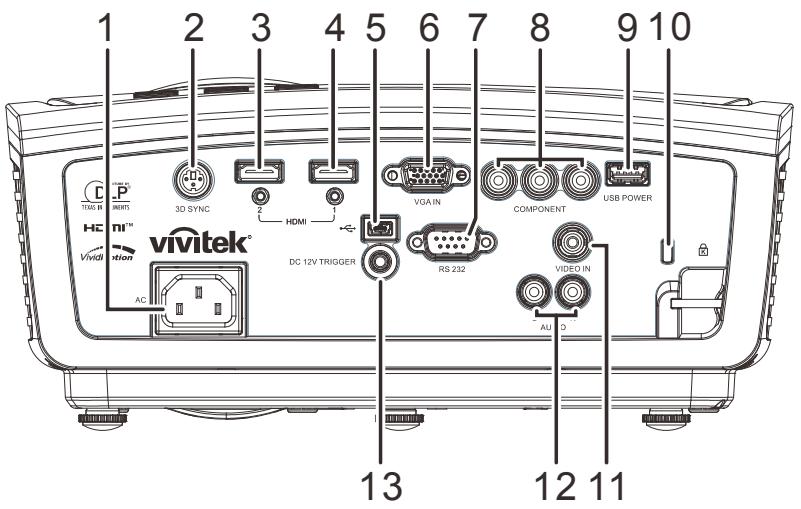

Vue arrière

ELEMENT	ÉTIQUETTE	DESCRIPTION	VOIR PAGE :

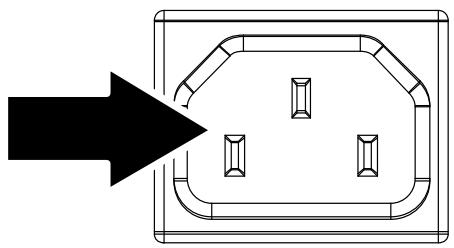

1.	ENTRÈE CA	Branchez le CÂABLE D'ALIMENTATION	10
2.	SYNC 3D	Branchez l'émetteur des lunettes IR 3D (Remarque : Pour les lunettes IR 3D de marque Vivitek uniquement)
3.	HDMI 2	Branchez le cable HDMI depuis un pérophérique HDMI depuis un apparéil HDMI
4.	HDMI 1	Branchez le cable HDMI depuis un pérophérique HDMI depuis un apparéil HDMI
5.	(USB)	Branchez le cable USB depuis un ordinateur
6.	ENTRÈE VGA	Branchez le cable RVB depuis un ordinateur
7.	RS-232C	Branchez un cable de port série RS-232 pour la commande à distance
8.	COMPOSANTE	Branchez le cable composite depuis un pérophérique composite
9.	ALIMENTATION USB	Pour la charge USB, 5 V c.c.
10.	Antivol Kensington	Attachez à un objet fixe avec un système antivol Kensington®	38
11.	ENTRÈE VIDÉO	Branchez le cable COMPOSITE cable d'un pérophérique video
12.	ENTRÈE AUDIO (G et D)	Branchez les AUDIO cables audio depuis un pérophérique audio
13.	DéCLENCHEUR CC 12V	Une fois connecté à l'écran via un cable disponible dans le commerce, l'écran se déploie automatiquement au démarrage du projecteur. L'écran se rétracte lorsque le projecteur est étêt (voir les notes ci-dessous).

Remarque:

Par mesure de précaution, coupe l'alimentation au projecteur et les péripériques avant de rétablier les connexions.

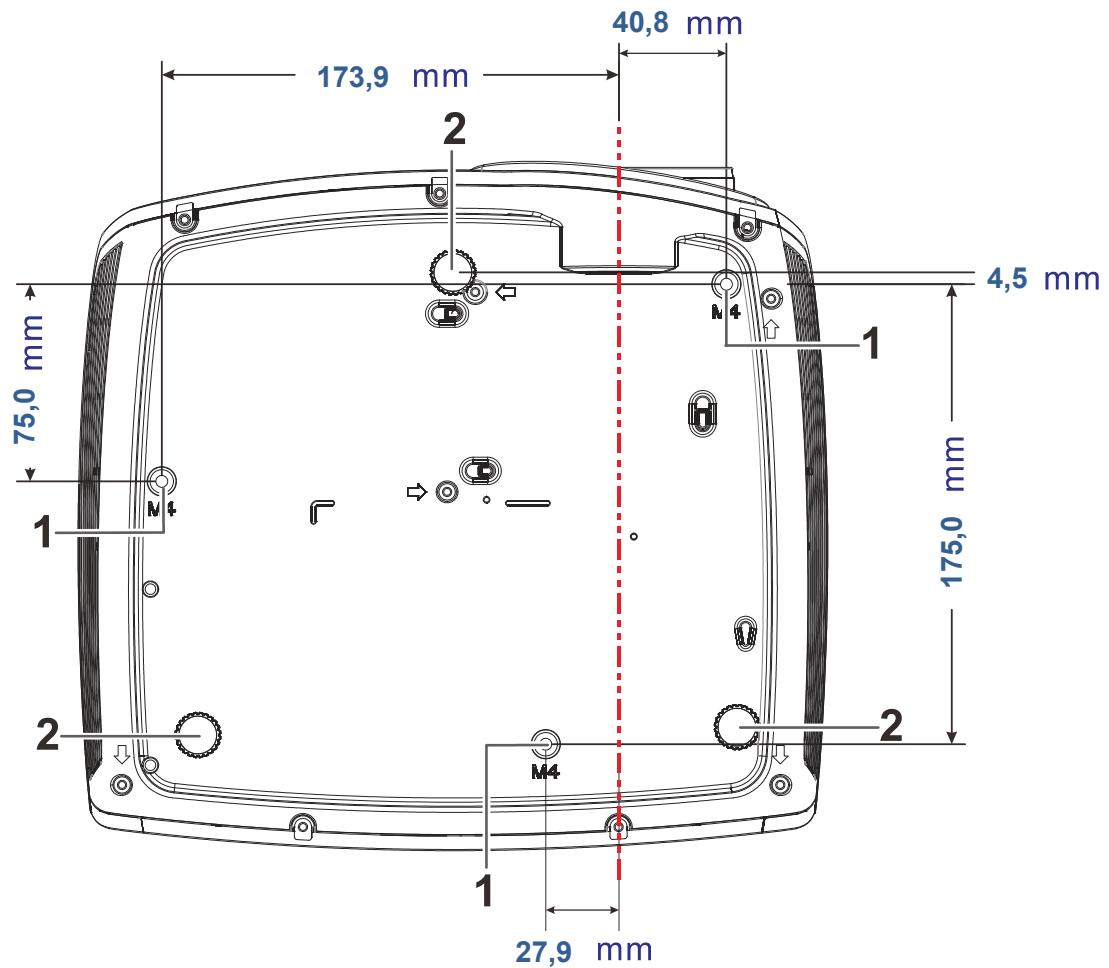

Vue de dessous

ELEMENT	ÉTIQUETTE	DESCRIPTION	VOIR PAGE :
1.	Trous de support plafond	Contactez votre vendeur pour toute information concernant le montage du projecteur au plafond.

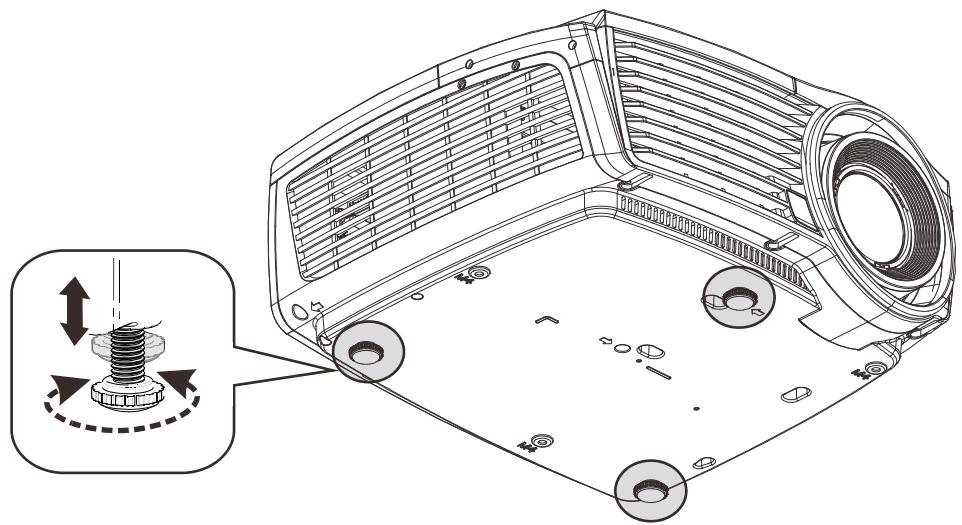

2.	Régulateur d'inclinaison	Tournier le régulateur pour ajuster la position angulaire.	12

Remarque:

Lors de l'installation, vérifie que vous utilisez uniquement des fixations de plafond référencées UL. Pour les installations au plafond, utilisez le matériel de montage apprové et les vis M4 avec une profondeur maximale de 6 mm (0,24 pouce).

La fabrication d'une fixation au plafond doit être d'une forme et d'une solidité adaptées. La capacité de charge de fixation au plafond doit dépasser le poids de l'équipement installé, et comme précaution supplémentaire, doit pouvoir supporter trois fois le poids de l'équipement (pas moins de 5,15 kg) pendant 60 secondes.

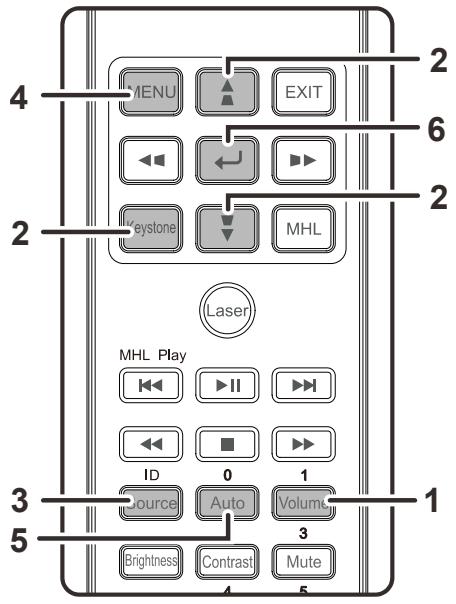

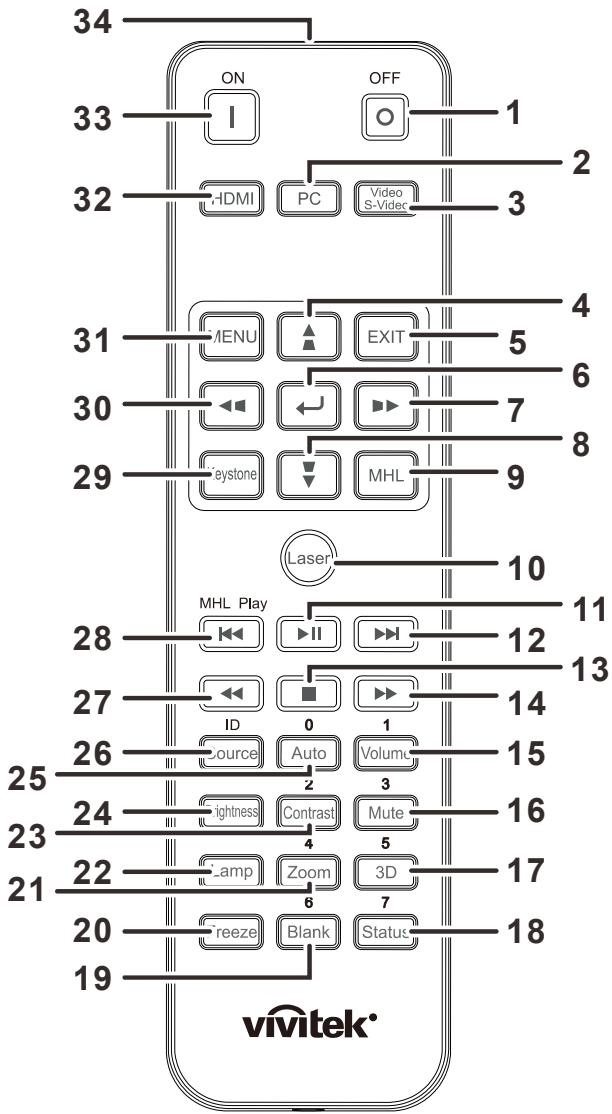

Éléments de la télécommande

Important :

1. Evitez d'utiliser le projecteur sous un fort éclairage fluorescent. Certaines lumières fluorescentes à haute fréquence peuvent interférer avec le fonctionnement de la télécommande.
2. Assurez-vous que rien n'encombre le chemin entre la télécommande et le projecteur. Si l'espace entre la télécommande et le projecteur est obstrué, vous pouvez faire réfléchir le signal de la télécommande sur certaines surfaces réfléchissantes, telles que des écrans de projection.
3. Les boutons et touches sur le projecteur ont les mêmes fonctions que les boutons correspondants sur la télécommande. Ce manuel de l'utilisateur déscrit les fonctions de la télécommande.

Remarque :

Conforme aux normes de performance FDA pour les produits laser, en dehors des dérivés relatifs à la notification sur les lasers No. 50, datede du 24 juin 2007.

Avertissement :

Utiliser des commandes, ajustements ou procedures autres que ceux indiqués ici peuvent cause une exposition dangereuse à la lumière du laser.

ELEMENT	ÉTIQUETTE	DESCRIPTION	VOIR PAGE :
1.	ARRÊT	Eteint le projecteur
2.	PC	Affiche la sélection de source PC
3.	Vidéo / S-VIDéo	Affiche la sélection de source de VIDEO
4.	▲	Navigue et modifie les régles dans le menu OSD ou en mode MHL Correction Trapèze.	15
5.	QUITTER	Revient au menu OSD, quitte et enregistre les paramètres de menu Revient à la page précédente ou quitte les programmes en mode MHL
6.	← ↓	Navigue et modifie les paramètres dans l'OSD	15
7.	►►	Navigue et modifie les régles dans le menu OSD ou en mode MHL
8.	▼	Navigue et modifie les régles dans le menu OSD ou en mode MHL Correction Trapèze.	15
9.	MHL	Démarre la sélection en mode MHL
10.	Laser	Appuyez pour utiliser le pointeur à l'écran. NE PAS DIRIGER VERS LES YEUX.
11.	►II	Démarre/met en pause le fichier en mode MHL
12.	►I	Avance au fichier suivant en mode MHL
13.	■	Arrêté le fichier en mode MHL
14.	►	Avance rapide sur le fichier en mode MHL
15.	Volume	Affiche la barre de régles de volume	14
16.	Muet	Active ou désactive le haut-parleur intégré
17.	3D	Ouvre la fonction OSD 3D
18.	État	Ouvre le menu OSD État (le menu ne s'ouvre que lorsqu'un périphérique d'entrée est détecté)	33
19.	Vide	Bascule l'écran entre les modes vide et normal
20.	Figer	Immobilise/ remet en mouvement l'image de l'écran
21.	Zoom	Affiche la barre de réglage du zoom
22.	Lampe	Affiche la sélection du mode de lampe.
23.	Contraste	Affiche la barre de réglage de contraste
24.	Luminosité	Affiche la barre de régles de brillance
ELEMENT	ETIQUETTE	DESCRIPTION	VOIR PAGE :
25.	Auto	Ajustement automatique de la fréquence, phase et de la position	15
26.	Source	Affiche la barre de sélection de source
27.	▲	Recul rapide sur le fichier en mode MHL
28.	▲	Retour au fichier précédent en mode MHL
29.	Distorsion	Affiche la barre de réglage du trapèze	13
30.	▲	Navigue et modifie les réglages dans le menu OSD ou en mode MHL
31.	Menu	Ouvre l'OSD	15
32.	HDMI	Bascule les sources d'entrée pour l'affichage entre les sources HDMI
33.	MARCHE	Allume le projecteur
34.	Laser	Utiliser comme pointeur à l'écran. NE PAS DIRIGER VERS LES YEUX.

Remarque :

Contrôrlez-vous apparéil intelligent avec la télécommande

Lorsque le projecteur projette le contenu de votre apparéil intelligent compatible MHL, vous pouvez utiliser la télécommande pour contrôler votre apparéil intelligent.

Pour entrén mode MHL, les boutons suivants sont disponibles afin de contrôler votre apparéil intelligent, les touches flèchéées (▲ Haut, ▼ Bas, ▲ Gauche, ▷ Droite), MENU/QUITTER et les boutons de commande de MHL.

Lorsque le projecteur est en mode MHL, le clavier sur le projecteur doit avoir la meme definition que les touches de la telecommande.

Plage de fonctionnement de la télécommande

La télécommande utilise une transmission infrarouge pour contrôler le projecteur. Il n'est pas nécessaire de pointer la télécommande directement vers le projecteur. A condition de ne pas maintainir la télécommande perpendicular aux côtés ou à l'arrête du projecteur, la télécommande fonctionnera approximativement dans un rayon de 7 metres (23 pieds) et sur 15 degrès au-dessus/au-dessous du niveau du projecteur. Si le projecteur ne répond pas à la télécommande, rapprochez-vous un peu du projecteur.

Boutons du projecteur et de la télécommande

Le projecteur peut être contrôle avec la télécommande ou les boutons sur le haut du projecteur. Toutes les opérations peuvent être exécutées avec la télécommande; cependant les boutons sur le projecteur ont une utilisation limitée.

Insérer les piles de la télécommande

1. Ouvrez le couvercle du compartment à pile en le glissant dans le sens de la flèche.

1. Insérez la pile avec la borne positive dirigée vers le haut.

1. Replacez le couvercle.

Attention :

1. Utilisez uniquement des piles AAA (les piles alcalines sont recommandees).
2. Eliminez les piles usagées conformément à la règlementation locale.
3. Retirez les piles si vous n'utilise pas le projecteur pendant des périodes prolongées.

INSTALLATION ET UTILISATION

Allumer et étéindre le projecteur

1. Connectez le cordon d'alimentation au projecteur. Connectez l'autre extrémité à la prise murale.

La LED ALIMENTATION sur le projecteur s'allume.

1. Allumez les apparèils connectés.
2. Assurez-vous que le LED D'ALIMENTATION ne clignote pas. Puis appuyez sur le bouton ALIMENTATION pour allumer le projecteur.

L'écran de démarrage du projecteur apparait et les apparèils connectés sont détectés.

Vivid Color Vivid Life

1. Si plus d'un apparéil d'entrée est connecté, appuyez sur le bouton SOURCE et utilisez pour parcourir les apparéils.

(Composante est supporté par l'adaptateur RVB vers COMPOSANTE.)

PC:RVB analogue
- HDMI 1 / HDMI 2 : Interface multimédia haute définition
- COMPONENT: Entrée DVD YCbCr / YPbPr, ou entrée HDTV YpbPr
VIDEO: Video composite traditionnelle

1. Quand le message "Eteindre la lampe? / Appuyez à nouveau sur Alimentation" apparait, appuyez sur le bouton ALIMENTATION. Le projecteur s'eteint.

HORS TENSION

Appuyez à nouveau sur le bouton

pour couper l'alimentation.

Appuyez sur n'importe quel bouton pour annuler

Attention :

1. Prenez soit de retarder le cache de l'objetif avant d'allumer le projeteur.
2. Ne débranchez pas le cordon d'alimentation tant que la DEL D'ALIMENTATION n'a pas cessé de clignoter, indiquant que le projecteur a refroidi.

Ajuster le niveau du projecteur

Noter les points suivants lors de l'installation du projecteur :

La table ou le support du projecteur doit etre solide et stable.
- Placez le projecteur perpendicular à l'écran.
- Vérifiéz que les cables sont disposés de manière sécurisée. Ils pourraient vous faire trébucher.

Pour régler l'angle de l'image, tournez le régulateur d'angle vers la droite ou la gauche jusqu'à obtenir l'angle désiré.

Ajuster la position verticale de l'image

La fonction de décalage de l'objet peut être utilisé pour ajuster la position verticale.

La position d'affichage peut etre decalée de 9% vers le haut et de 5% vers le bas sur l'écran.

Plage ajustable de décalage de l'objetif

Ajuster le zoom, la mise au point et la distorsion

1. Utilisez la commande Image-zoom (uniquement sur le projecteur) pour ajuster l'image projetée et la taille de l'écran B
2. Utilisez le contrôle Image-focus (sur le projecteur seulement) pour améliorer la nettete de l'image projetée A.

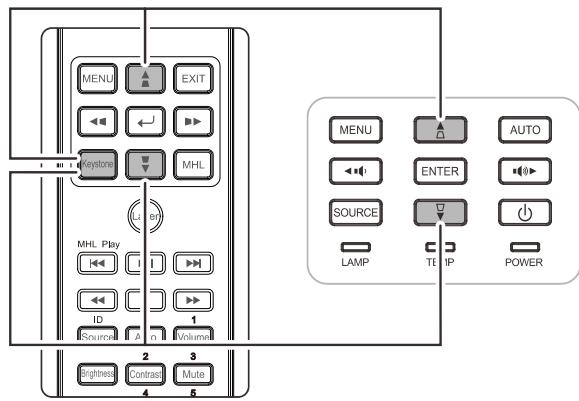

3. Utilisez les touchesDISTORSION (sur le projecteur ou le contrôle à distance) pour corriger l'effet d'imagetrapèze (le haut ou le bas plus large).

4. Le contrôle de distorsion apparaît sur l'affichage.

Ajuster le volume

1. Appuyez sur les boutons
   Volume +/- sur la
   telécommande.
   Le contrôle du volume
   apparaît sur l'affichage.

1. Appuyez sur le bouton MUET pour eteindre le volume. (Cette fonction est disponible uniquement avec la télécommande).

PARAMETRES DU MENU D'AFFICHAGE SUR L'ECRAN (OSD)

Contrôles du Menu OSD

Le projecteur a un affichage sur écran (OSD) pour effectuer des ajustements d'image et changer divers paramètres.

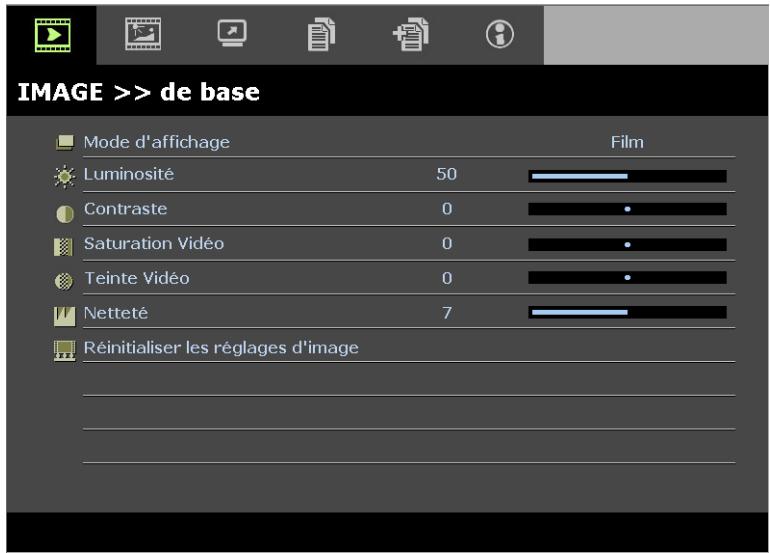

Parcourir l'OSD

Vouss pouvez utiliser les boutons curseur de la télécommande pour naviguer et faire des modifications dans l'OSD.

1. Pour ouvrir l'OSD, appuyez sur le bouton MENU.
2. Il existe six menus. Appuyez sur le bouton curseur pour vous déplacer dans les menus.
3. Appuyez sur le bouton du curseur ▲▼ pour vous déplacer vers le haut et le bas dans un menu.
4. Appuyez sur pour modifier les valeurs des paramètres.
5. Appuyez sur MENU pour fermer l'OSD ou quitter un sous-menu.

Remarque :

La disponibilité de toutes les fonctions dans l'OSD dépend de la source video. Par exemple, les éléments Position Horizontale/Verticale dans le menu Ordinateur peuvent seulement être modifiés lors d'une connexion à un PC. Les fonctions non disponibles ne peuvent pas été utilisées et sont grisées.

Configuration de la langue de l'OSD

Choisissez la langue de l'OSD avant de continuer.

1. Appuyez sur le bouton MENU. Appuyez sur le bouton curseur pour aller sur CONFIGURATION >> de base.

1. Appuyez sur le bouton curseur jusqu'à ce que Langue soit en surbrillance.
2. Appuyez sur le bouton de curseur jusqu'à ce que la langue souhaïée soit sélectionnée.
3. Appuyez sur le bouton MENU pour fermer l'OSD.

Vue d'ensemble du menu OSD

Utilisez l'illustration suivant pour trouver rapidement un paramètre ou déterminer la plage d'un paramètre.

Menu principal	Menu secondaire	Réglages
IMAGE >> de base	Mode d'affichage	Présentation, Film, Vivid, Lumineux, Jeux, Utilisateur1, 3D
	Luminosité	0 ~ 100
	Contraste	-50 ~ 50
	Saturation Video	-50 ~ 50
	Teinte Video	-50 ~ 50
	Netteté	0 ~ 21
	Réinitialiser les régliages d'image	Réinitialiser la valeur de mode d'affichage actuelle
IMAGE >> avancée	Temp. de couleur	D65, D75, D83
	Gamma	1.8 / 2.0 / 2.2 / 2.4 / N&B / Linéaire
	Ajustement HSG	Couleur primaire R / G / B / C / M / Y
		Nuance -50 ~ 50
		Saturation 0 ~ 199
		Gain 0 ~ 199
	VividSettings	VivdiMotion Désactivé / Faible / Moyen / Élevé
		VividPeaking 0 ~ 3
		Ton peu 0 ~ 5
Affichage	Format de l'image	Auto / 16:9 / 4:3 / Boîte aux lettres / Réel
	Distorsion	-40 ~ 40
	Surbalayage video	0 ~ 10
	Ajustement détails PC	Auto entrer
		Fréquence Par fréquence
		Phase 0 ~ 100
		Pos. horizontale -15 ~ 15
		Pos. verticale -50 ~ 50
	Équilibre des blancs	Gain R -50 ~ 50
		Gain G -50 ~ 50
		Gain B -50 ~ 50
		Décalage R -50 ~ 50
		Décalage G -50 ~ 50
		Décalage B -50 ~ 50
	Temp. de couleur Utilisateur	Rouge gain de blanc 5 ~ 195
		Vert gain de blanc 5 ~ 195
		Bleu gain de blanc 5 ~ 195
	Paramètres 3D	Mode 3D Auto / Côte à côte / Haut/Bas / Séquence de trames / 2D vers 3D
		3D Sync DLP-Link / IR-Link / Déactivé
		Inversion 3D sync Arrêt/Marche
CONFIG. SYSTème >> de base	Langue	English, Français, Deutsch, Espanol, Portuguès,簡体中文,繁體中文, Italiano, Norsk, Svenska, Nederlands, Р噜ский, Polski, Suomi, Dansk, Frankreich, 日本語
	Projection	Table avant / Plafond avant / Table arrière / Plafond arrière.
	Arrêt auto	Désactiver / 5 / 10 / 15 / 20 / 25 / 30 min
	Minuteur	Désactiver / 30 min / 1hr / 2hr / 3hr / 4hr / 8hr / 12hr
	Couleur de fond	Noir / Bleu / Violet
	Régliages des menus	Centre / Supérieur droit / Inférieur droit / Supérieur droit / Inférieur droit
	Source	Durée aff. des menus 5 / 10 / 15 / 20 / 25 / 30 sec
		PC Désactiver, Activer
		HDMI1 Désactiver, Activer
		HDMI2 Désactiver, Activer
		Component Désactiver, Activer
		Video Désactiver, Activer
		Recherche auto rapide Marche/Arrêt
CONFIG. SYSTème >> avancée	Audio	Volume 0~10
		Muet Arrêt, Marche
	Param. lampe	Mode lampe Normal / ECO / ECO dynamique

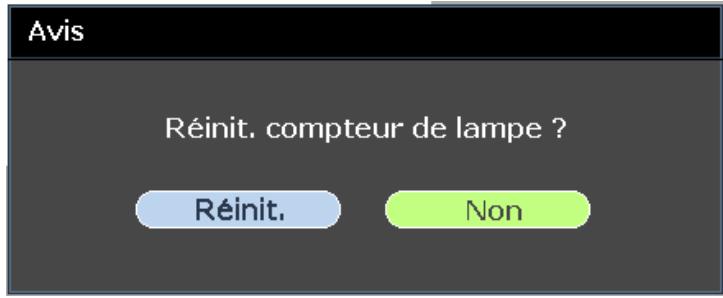

		Réinit. compteur lampe
		Heures de lampe
	Mode Haute altitude	Arrêt/Marche
	Motif de test	Arrêt/Marche
	Closed Caption	Arrêt/Marche
	SORTIE A 12 V	Activité/désactivé
	Rétablit tous les param.	Oui / Non
Informations	Source
	Résolution
	Heures lampe (Éco, Normal)
	Version micrologiciel

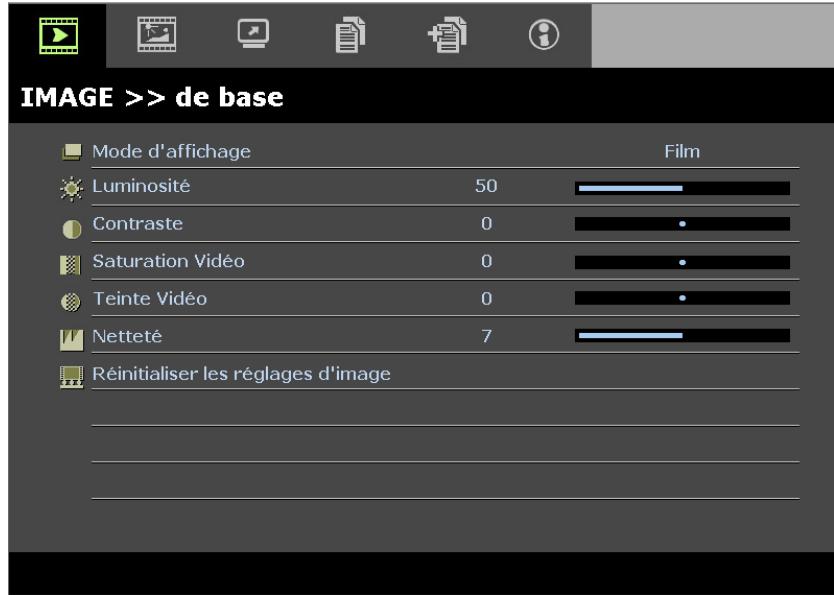

Menu IMAGE >> de base

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton de curseur pour aller jusqu'au menu IMAGE >> DE BASE. Appuyez sur le bouton de curseur pour vous déplacer de haut en bas dans le menu IMAGE >> DE BASE. Appuyez sur pour modifier les valeurs des paramètres.

ÉLÉMENT	DESCRIPTION
Mode d'affichage	Appuyez sur les boutons curseurs ◆ pour régler le mode d'affichage.
Luminosité	Appuyez sur les boutons curseurs ◆ pour régler la luminosité de l'écran.
Contraste	Appuyez sur les boutons curseurs ◆ pour régler le contraste de l'écran.
Saturation Video	Appuyez sur les boutons curseurs ◆ pour régler la saturation de la video. Remarques : Cette fonction est uniquement disponible lorsque la source d'entrée Composante ou Video est sélectionnée.
Teinte Video	Appuyez sur les boutons curseurs ◆ pour régler la teinte/les nuances de la video. Remarques : cette fonction est uniquement disponible lorsqu'une source d'entrée Composante ou Video avec système NTSC est sélectionnée.
Netteté	Appuyez sur les boutons curseurs ◆ pour régler la netteté de l'affichage. Remarques : Cette fonction est uniquement disponible lorsqula source d'entrée Composante ou Video est sélectionnée.
Réinitialiser les réglages d'image	Appuyez sur le bouton ENTRER pour restaurer les valeurs par défaut de tous les paramètres.

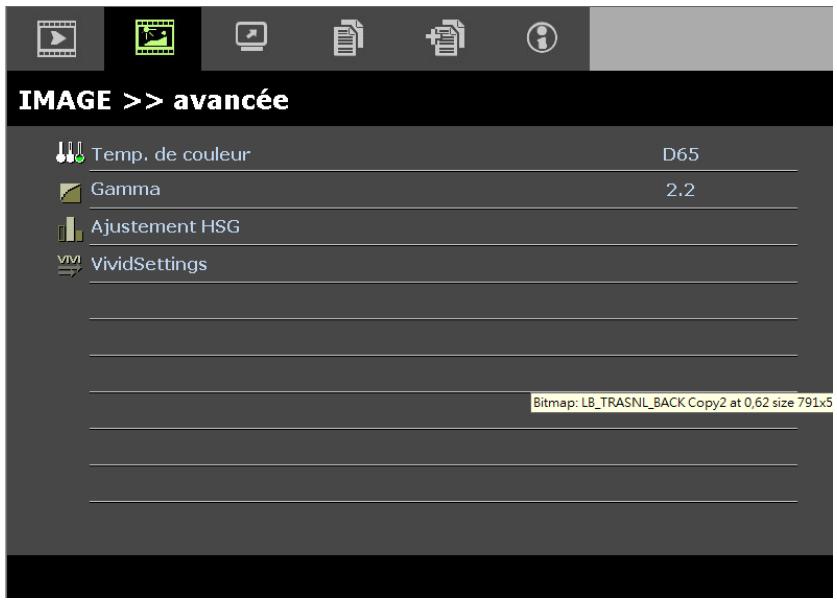

Menu IMAGE >> avancée

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton de curseur pour aller jusqu'au menu IMAGE >> Avancée. Appuyez sur le bouton de curseur pour vous déplacer de haut en bas dans le menu IMAGE >> Avancée. Appuyez sur pour modifier les valeurs des paramètres.

Temp. de couleur	Appuyez sur le bouton curseur ↓▷ pour régler la température de la couleur.
Gamma	Appuyez sur la touche ↓▷ du curseur pour régler la correction gamma de l'écran.
Ajustement HSG	Appuyez sur le bouton ENTRER pour activer le sous-menu Ajustement HSG. Voir Ajustement HSG page 21
VividSettings	Appuyez sur le bouton ENTRER pour activer le sous-menu VividSettings. Voir VividSettings page 22.

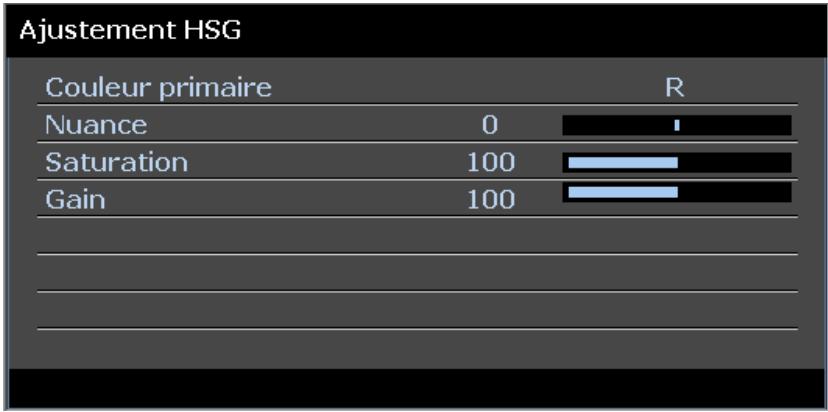

Ajustement HSG

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu d'Adjustement HSG.

ELEMENT	DESCRIPTION
Couleur primaire	Appuyez sur les boutons ↓▷ pour régler les couleurs primaires.Remarques : Il y a six jours (R / V / B / C / M / J) de couleurs à personnaliser.
Nuance	Appuyez sur les boutons ↓▷ pour régler la nuance.
Saturation	Appuyez sur les boutons ↓▷ pour ajuster la saturation de la réserve.
Gain	Appuyez sur les boutons ↓▷ pour régler le gain.

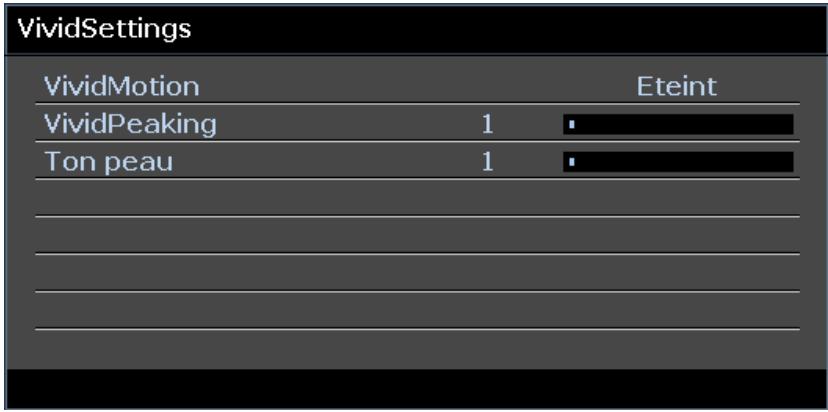

VividSettings

Appuyez sur le bouton ENTRER pour activer le sous-menu VividSettings.

ELEMENT	DESCRIPTION
VividMotion	Appuyez sur les boutons ↓▶ pour sélectionner un autre niveau MEMC.
VividPeaking	Appuyez sur les boutons ↓▶ pour ajuster la valeur (compensation 2D) d'optimisation de la netteté adaptative des mouvements.
Ton peu	Appuyez sur les boutons ↓▶ pour régler la teinte de peu à l'écran.

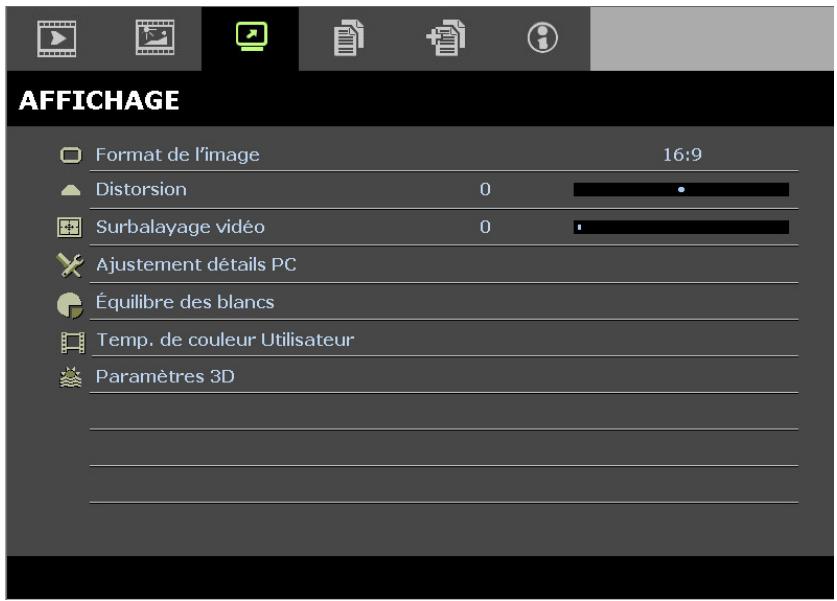

Menu AFFICHAGE

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton de cursesur pour aller jusqu'au menu AFFICHAGE. Appuyez sur le bouton de curseur pour vous déplacer de haut en bas dans le menu AFFICHAGE.

Appuyez sur pour modifier les valeurs des paramètres.

ÉLEMENT	DESCRIPTION
Format de l'image	Appuyez sur le bouton curseur ⇌ pour régler le format de l'image.
Distorsion	Appuyez sur le bouton curseur ⇌ pour ajuster le trapèze.
Surbalayage video	Appuyez sur le bouton curseur ⇌ pour régler le surbalayage.
Ajustement détails PC	Appuyez sur le bouton ENTRER pour activer le sous-menu Réglage fin du PC. Voir Ajustement détails PC page 24
Équilibre des blancs	Appuyez sur la touche ENTRÉE/ / ➔ pour entrer dans le sous-menue Équilibre des blancs. Voir Équilibre des blancs page 25
Temp. de couleur Utilisateur	Appuyez sur le bouton ENTRER pour ouvrir le sous-menue Temp. de couleur Utilisateur. Voir Temp. de couleur Utilisateur page 26

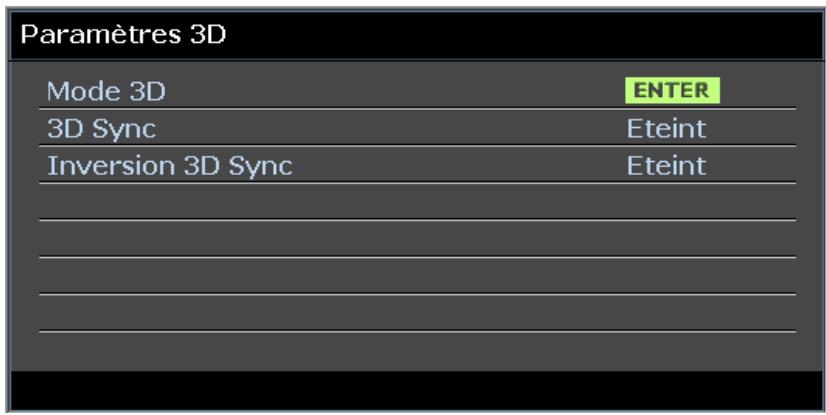

Paramètres 3D	Appuyez sur ⇌ (Entrer) / ➔ pour ouvrir le menu 3D. Voir la page 27 pour plus d'informations sur Paramètres 3D.

Remarque :

Pour profiter de la fonction 3D, activez d'abord la lecture de film en 3D sur votre lecteur de DVD dans le menu Disque 3D.

Ajustement détails PC

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu Ajustement détails PC.

Remarque:

La personnelisation des régles dans le menu Ajustement détails PC est uniquement disponible lorsque la source d'entrée PC (RVB analogue) est selectionnée.

ÉLEMENT	DESCRIPTION
Auto	Appuyez sur le bouton ENTRE / AUTO du panneau de commande ou sur le bouton ENTRE / AUTO de la télécommande pour ajuster automatiquement la fréquence, la phase, et la position.
Fréquence	Appuyez sur les boutons ↓▶ pour régler le nombre d'échantillonnage A/N.
Phase	Appuyez sur les boutons ↓▶ pour régler l'horloge nombre d'échantillonnage A/N.
Pos. horizontally	Appuyez sur les boutons ↓▶ pour ajuster la position d'affichage de droite à gauche.
Pos. verticalie	Appuyez sur les boutons ↓▶ pour ajuster la position d'affichage de haut en bas.

Remarque :

Certains signaux peuvent prendre un peu de temps avant de s'afficher ou ne pas s'afficher correctement. Si la fonction Réglage auto n'optimise pas le signal PC, essayez d'ajuster manuellement la FREQUENCY et la PHASE.

Équilibre des blancs

Appuyez sur la touche ENTREE pour enter le sous-menu Equilibre des blancs.

Équilibre des blancs
Gain R	0	1
Gain G	0	1
Gain B	0	1
Décalage R	0	1
Décalage G	0	1
Décalage B	0	1

ÉLEMENT	DESCRIPTION
Gain R	Appuyez sur les touches ↓▷ pour ajuster le Gain rouge.
Gain G	Appuyez sur les touches ↓▷ pour ajuster le Gain vert.
Gain B	Appuyez sur les touches ↓▷ pour ajuster le Gain bleu.
Décalage R	Appuyez sur les touches ↓▷ pour ajuster le Décalage rouge.
Décalage G	Appuyez sur les touches ↓▷ pour ajuster le Décalage vert.
Décalage B	Appuyez sur les touches ↓▷ pour ajuster le Décalage bleu.

Temp. de couleur Utilisateur

Appuyez sur le bouton ENTRER pour ouvrir le sous-menu Temp. de couleur Utilisateur.

ÉLEMENT	DESCRIPTION
Rouge gain de blanc	Appuyez sur les touches ◆ pour ajuster le gain rouge blanc.
Vert gain de blanc	Appuyez sur les touches ◆ pour ajuster le gain vert blanc.
Bleu gain de blanc	Appuyez sur les touches ◆ pour ajuster le gain bleu blanc.

Paramètres 3D

ELEMENT	DESCRIPTION
Mode 3D	Appuyez sur les boutons ⇌ pour entraer et sélectionner un mode 3D différent.
3D Sync	Appuyez sur les boutons ⇌ pour entraer et activer ou désactiver la fonction Sync 3D.
Inversion 3D sync	Appuyez sur les boutons ⇌ pour entraer et activer ou désactiver la fonction Inversion synchro 3D.

Remarque:

1. L'objet du menu OSD 3D est en gris s'il n'y a aucune source 3D appropriée. C'est le réglage par défaut.
2. Une fois que le projeteur est connecté à une source 3D appropriée, alors l'objet du menu OSD 3D sera activé et disponible.
3. Utilisez des lunettes 3D pour regarder une image 3D.
4. Vous avez besoin d'un contenu en 3D d'un DVD 3D ou d'un fichier multimédia 3D.
5. Vous doivent activer la source 3D (certains DVD 3D peuvent avoir une fonction de selection marche/arrêt pour la 3D).
6. Vous nevez utiliser des lunettes DLP link 3D ou IR 3D. Avec des lunettes IR 3D, vous nevez installer un pilote sur votre PC et connecter un émetteur USB.
7. Le mode 3D du menu OSD doit correspondre au type des lunettes utilisées (DLP link ou IR 3D).
8. Allumez les lunettes. Les lunettes ont normalement un bouton marche-arrêt.
   Chaque type de lunette a ses propres instructions de configuration. Veuillez suivé les instructions de configuration qui sont fournies avec vos lunettes pour terminer la configuration.

Remarque:

Puisque différents types de lunettes (lunettes DLP link ou IR shutter) ont différentes instructions de réglage, Veuillez suivé le guide pour terminer le processus de configuration.

Menu CONFIG. SYSTÈME >> de base

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton curseur pour aller sur le menu CONFIG. SYSTÉME >> de base. Appuyez sur le bouton curseur ▲▼ pour vous déplacer vers le haut et vers le bas dans le menu CONFIG. SYSTÉME >> de base. Appuyez sur pour modifier les valeurs des paramètres.

ELEMENT	DESCRIPTION
Langue	Appuyez sur les boutons curseurs ↓▷ pour sélectionner un autre menu de localisation.
Projection	Appuyez sur les boutons curseurs ↓▷ pourCHOISIR entre les quatre méthodes de projection.
Arrêt Auto	Appuyez sur les boutons curseurs ↓▷ pour régler le minuteur d'arrêt automatique. Le projecteur s'éteint automatiquement si aucune source d'entrée n'a été détectée après la période prédéfinie.
Minuteur	Appuyez sur les boutons curseurs ↓▷ pour régler le minuteur. Le projecteur s'arrête automatiquement lorsque l'intervalle prédéfini s'est écoulé.
Couleur de fond	Appuyez sur les boutons curseurs ↓▷ pour sélectionner la couleur de l'arrière-plan lorsqu'aucune source d'entrée n'a été détectée.
Réglages des menus	Appuyez sur la touche ENTRER pour entrer dans le sous-menu Réglages des menus. Voir Réglages des menus page 29.
Source	Appuyez sur le bouton ENTRER pour activer le sous-menu Source. Voir Source page 29.

Réglages des menus

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu Réglages des menus.

Réglages des menus
Position des menus	Centre
Durée aff. des menus	20 sec

ELEMENT	DESCRIPTION
Position des menus	Appuyez sur les boutons ⇌ pour sélectionner parmi les cinq emplacements du menu OSD.
Durée aff. des menus	Appuyez sur les boutons ⇌ pour régler le minuteur d'affichage des menus avant que les délaís pour l'OSD n'expirent.

Source

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu Source.

Source
PC	✓
HDMI 1	✓
HDMI 2	✓
Component	✓
Video	✓
Recherche auto rapide	Allumé

ELEMENT	DESCRIPTION
PC	Appuyez sur les boutons ↓▶ pour activer ou désactiver la source PC.
HDMI 1	Appuyez sur les boutons ↓▶ pour activer ou désactiver la source HDMI.
HDMI 2	Appuyez sur les boutons ↓▶ pour activer ou désactiver la source HDMI
Component	Appuyez sur les boutons ↓▶ pour activer ou désactiver la source Composante.
Video	Appuyez sur les boutons ↓▶ pour activer ou désactiver la source Video.
Recherche auto rapide	Appuyez sur les boutons ↓▶ pour activer ou désactiver la fonction de recherche automatique rapide d'une source d'entrée disponible. Remarques : Lorsque la source souhaitée est sélectionnée, la fonction Recherche auto rapide sera désactivée.

Menu CONFIG. SYSTÈME >> avancée

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton curseur pour aller sur le menu CONFIG. SYSTÉME >> avancée. Appuyez sur le bouton curseur pour vous déplacer vers le haut et vers le bas dans le menu CONFIG. SYSTÉME >> avancée.

ELEMENT	DESCRIPTION
Audio	Appuyez sur le bouton ENTREPR pour activer le sous-menu Audio. Voir Audio page 31.
Param. lampe	Appuyez sur le bouton ENTREPR pour activer le sous-menu Param. lampe. Voir Param. lampe page 31.
Mode Haute altitude	Appuyez sur les touches ◆ du cursesur pour allumer ou éteindre le Mode haute altitude. Il est recommandé de l'allumer quand l'altitude de l'environnement est supérieure à 1500m (4921 pieds).
Motif de test	Appuyez sur les boutons curseurs ◆ pour désir la mire d'essai.
Closed Caption	Appuyez sur la touche ENTREPR pour activer le sous-menu Sous-titrage. Voir Sous-titrage page 32
SORTIE A 12 V	Appuyez sur les boutons curseurs ◆ pour régler la sortie 12 V.
Rétablir tous les param.	Appuyez sur le bouton ENTREPR pour restaurer les valeurs par défaut de tous les paramètres.

Audio

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu Audio.

ÉLÉMENT	DESCRIPTION
Volume	Appuyez sur les touches ◆ pour ajuster le volume audio.
Muet	Appuyez sur les touches ◆ pour allumer ou éteindre les haut-parleurs

Param. lampe

Appuyez sur le bouton ENTRER pour enter dans le sous-menu Param. lampe.

ELEMENT	DESCRIPTION
Mode lampe	Appuyez sur les boutons ↓▶ pour régler la luminosité de la lampe.
Réinit. compteur lampe	Appuyez sur la touche ENTREUR pour réinitialiser les heures de lampe après avoir remplaçé la lampe.
Heures de lampe	Affiche le nombre d'heures pendant lesquilles la lampe a été utilisée.

Sous-titrage

Appuyez sur le bouton ENTRER pour entrer dans le sous-menu Sous-titrage.

ELEMENT	DESCRIPTION
Activer Ss-tit. codé	Appuyez sur les boutons ↓► pour activer ou désactiver le sous-titrage.
Version Ss-tit.	Appuyez sur les boutons ↓► pour sélectionner la version sous-titrage.

Menu INFORMATIONS

Appuyez sur le bouton MENU pour ouvrir le menu OSD. Appuyez sur le bouton curseur pour aller sur le Menu INFORMATIONs.

ÉLÉMENT	DESCRIPTION
Source	Permet d'afficher la source de l'entrée activée.
Résolution	Permet d'afficher la résolution native de la source d'entrée.
Heures de lampe (Éco, Normal)	Affiche le nombre d'heures pendant lesquilles la lampe a été utilisée.
Version micrologiciel	Affiche la version micrologiciel du projecteur.

Remarque :

L'etat affiché dans ce menu n'est donné que pour information et ne peut pas'être modifié.

La lampe de projection doit être remplacée quand elle grille. Elle ne doit être remplacée que par une lampe certifiée, que vous pouvez commander chez votre vendeur local.

Important :

a. La lampe de projection utilisée dans ce produit contient une petite quantité de mercure.
b. Ne pas éliminer ce produit avec les ordures menagères.
c. L'élimination de ce produit doit être effectue conformément à la règlementation en vigueur dans votre région.

Avertissement :

Prenoz soit d'etreindre et de débrancher le projecteur au moins 30 minutes avant de replacer la lampe. Le non respect de cette consigne pourrait entraîner des brûlures graves.

Caution:

Dans de rares cas, l'ampoule peut griller pendant son utilisation normale. Cela peut entraîner la projection de poussière ou de morceaux de verre via l'évent d'échéppement.

N'inhalez pas la poussière ou les morceaux de verre. Ne les touche pas. Vous risqueriez de vous bleisser.

Conservez toujours votre visage à l'écart de l'orifice de ventilation afin de ne pas inhaler le gaz et d'éviter les tessons de la lampe.

Lorsque vous enlevez la lampe d'un projecteur installé au plafond, assurez-vous que personne ne se trouve sous le projecteur. Les fragments de verre risquent de tomber si la lampe a grillé.

SI UNE LAMPE EXPLOSE

Si une lampe explode, le gaz et les tessons peuvent être éparpillés à l'intérieur du projecteur et risquent de dessortir par l'orifice de ventilation. Le gaz contient du mercury toxique.

Ouvrez portes et fenêtres pour aérer.

Si vous veniez à inhaler le gaz, ou si un tesson pénétrait dans votre bouche ou dans vos yeux, consultez immédiatement un médecin.

Dévissez les deux vis situées sur le couvercle du logement de la lampe.

1. Retirez le couvercle du compartment de la lampe.

1. Enlevez les trois vis situées sur le module de la lampe.
2. Soulevez le module par la poignée.
3. Tirez fermement sur la poignée du module pour retarder le module de la lampe.
4. Inversez les étapes 1 à 5 pour installer le nouveau module de la lampe. Pendant l'installation, alignez le module de la lampe avec le connecteur et assurez-vous qu'il est horizontal pour éviter des dommages.

Remarque:
Le module de la lampe doit bien être en place et le connecteur de la lampe doit bien être branché avant de desserrer les vis.

Réinitialiser la lampe

Une fois la lampe remplaçaee, réinitialisez le compteur d'heure de la lampe à zéro. Suivez les étapes suivantes :

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD.
2. Appuyez sur le bouton pour aller au menu CONFIG. SYSTème >> avancée. Appuyez sur le bouton curseur pour aller au menu Param. lampe, puis appuyez sur Entrer.
3. Appuyez sur les boutons ▲ pour descendre vers Réinit. compteur lampe.

1. Appuyez sur les touches «▶ pour ajuster les paramètres.
2. Appuyez sur le bouton MENU pour revenir à CONFIG. SYSTème >> avancée.

Nettoyer le projecteur

Nettoyer le projecteur pour-retirer poussière et traces de doigts et assurer un bon fonctionnement.

Avertissement :

1. Prenez soit d'eteindre et de débrancher le projecteur au moins 30 minutes avant le nettoyage. Le non respect de cette consigne pourrait entraîner de graves brûlures.
2. N'utilise qu'un tissu légèrement humide. Evitez de laisser de l'eau pénétrer par les orifices de ventilation du projecteur.
3. Si un petit peu d'eau pénétre dans l'intérieur du projecteur pendant le nettoyage, laissez-le débranché plusieurs heures dans une salle bien aérée avant de l'utiliser.
4. Si beaucoup d'eau pénétre dans le projecteur en le nettoyant, envoyez-le au service d'entretien.

Nettoyer l'objetif

Vous pouvez acheter des produits de nettoyage d'objet optique dans la plupart des magasins d'appareils photo. Suivez ces étapes pour nettoyer l'objet du projecteur.

1. Appliquez un peu de nettoyant d'objet optique sur un tissu doux et propre. (N'applique pas le produit directement sur l'objet.)
2. Essuyez légèrement l'objectif avec un mouvement circulaire.

Attention :

1. N'utilise pas de nettoyants ou dissolvants abrasifs.
2. N'applique pas de nettoyants sur le boitier du projecteur pour éviter de le décolorer.

Nettoyer le boitier

Suivez ces étapes pour nettoyer le boîtier du projecteur.

1. Essuyez la poussière avec un chiffon humide.
2. Humidifiez le chiffon avec de l'eau chaude et un détergent doux (de vaisselle, par exemple), et essuyez le boîtier.
3. Vince le détergent du tissu et essuyez le projecteur à nouveau.

Attention :

Pour empêcher la décoloration du boitier, n'utilise pas de nettoyants abrasifs à base d'alcool.

Utiliser le verrou Kensington® & Utilisation de la barre de sécurité

Utiliser le verrou Kensington

Si vous étés concenné par la sécurité, attachez le projecteur à un objet fixe avec la fente Kensington et un cable de sécurité.

Remarque:

Contactez vous vendeur pour acheter un cable de sécurité Kensington adaptable.

Le verrou de sécurité correspond au système de sécurité MicroSaver de Kensington. Pour tout commentaire, contactez : Kensington, 2853 Campus Drive, San Mateo, CA 94403, U.S.A.

Tel: [phone], http://www.Kensington.com.

Utiliser la barre de sécurité

En plus de la fonction de protection par mot de passer et de verrouillage Kensington, la Barre de sécurité aide à protéger le projecteur contre le vol. Voir l'illustration suivante.

DEPANNAGE

Problèmes et solutions standards

Cette section traite des problèmes qui peuvent survenir pendant l'utilisation du projecteur. Si le problème persiste, contactez votre vendeur.

Il arrive souvent qu'un problème apparaisant tout d'abord insoluble ne soit finalement qu'une connexion mal effectuee. Vérifiez les points suivants avant de proceeder aux solutions specifiques.

Utilisez un autre apparéil électrique pour confirmer que la prise électrique fonctionne.
Assurez-vous que le projecteur est allumé.
Assurez-vous toutes les connexions sont solidement attachées.
Vérifiez que le périphérique connecté est allumé.
Assurez-vous qu'un ordinateur connecté n'est pas en mode suspendu.
Assurez-vous qu'un ordinateur portable connecté est configuré pour un affichage externe. (Ceci est généralement fait en appuyant sur une combinaison Fn-touche sur l'ordinateur portable.)

Conseils de dépannage

Dans chaque section de problèmes spécifiques, essayez les étapes dans l'ordre suggéré Ceci peut vous aider à résoudre un problème plus rapidement.

Essayez de détecter le problème et d'éviter ainsi de replacer des composants non défectueux. Par exemple, si vous replacez les piles et le problème persiste, remettez les piles d'origine et passez à l'étape suivante.

Notez les étapes effectuées lors du dépannage : Ces informations peuvent être utiles si vous devez contacter le service d'assistance technique ou pour passer au service clientèle.

Messages d'erreur des voyants lumineux

MESSAGE DE CODE D'ERREUR	DEL D'ALIMENTATION VERTE	DEL LAMPE ROUGE	DEL DE TEMP. ROUGE
Système original	Clignotante	ARRÊT	ARRÊT
Prêt à allumer (Veille)	MARCHE	ARRÊT	ARRÊT
Le système est allumé	Clignotante	ARRÊT	ARRÊT
Lampe allumée, système stable	MARCHE	ARRÊT	ARRÊT
Refroidissement	Clignotante	ARRÊT	ARRÊT
1W MCU détecte que la mise à l'échelle cesse de fonctionner (échec initial)	2 clignotants	ARRÊT	ARRÊT
Surchauffe	ARRÊT	ARRÊT	MARCHE
Erreur de capteur de rupture thermique	4 clignotants	ARRÊT	ARRÊT
Panne de la lampe	5 clignotants	0 clignotants	ARRÊT
Arrêt Température de la lampe	5 clignotants	1 clignotants	ARRÊT
Court-circuit de la lampe détecté dans la sortie	5 clignotants	2 clignotants	ARRÊT
Fin de la vie utile de la lampe détectée	5 clignotants	3 clignotants	ARRÊT
La lampe ne s'est pas mise en marche	5 clignotants	4 clignotants	ARRÊT
La lampe s'est étentependant le fonctionnement normal	5 clignotants	5 clignotants	ARRÊT
La lampe s'est étentependant une phase de mise en marche	5 clignotants	6 clignotants	ARRÊT
Erreur de tension de la lampe	5 clignotants	7 clignotants	ARRÊT
Erreur de ballaste de la lampe	5 clignotants	8 clignotants	ARRÊT
Erreur de communication avec ballaste de la lampe	5 clignotants	10 clignotants	ARRÊT
Erreur ventilateur -1	6 clignotants	1 clignotants	ARRÊT
Erreur ventilateur -2	6 clignotants	2 clignotants	ARRÊT
Erreur ventilateur -3	6 clignotants	3 clignotants	ARRÊT
Capot ouvert	7 clignotants	ARRÊT	ARRÊT
Erreur DAD1000	8 clignotants	ARRÊT	ARRÊT
Erreur de la roue des couleurs	9 clignotants	ARRÊT	ARRÊT

En cas d'erreur, veuilles déconnecter le cordon d'alimentation secteur et attendre une (1) minute avant de redémarrer le projecteur. Si levoyant DEL d'alimentation ou de la lampe clignotent toujours ou que le voyant DEL de surchauffe est allumé, contactez un centre de service.

Problèmes d'image

Problèmes : Aucune image n' apparait sur l'écran

1. Vérifiez les paramètres sur votre ordinateur portable ou de bureau.
2. Eteignez tous les périphériques et rallumez-les dans l'ordre correct.

Problèmes : L'image est floue

1. Ajustez la Mise au point sur le projecteur.

2. Appuyez sur le bouton Auto de la télécommande.

3. Assurez-vous que la distance projecteur-écran est dans la limite des 10 mètres (33 pieds) spécifiée.

4. Verifiez si l'objetif du projecteur est propre.

Problèmes : L'image est plus large au sommet ou à la base (effet de trapèze)

1. Placez le projecteur aussi perpendiculairement que possible par rapport à l'écran.
2. Utilisez le bouton Distorsion sur la télécommande ou le projecteur pour corriger le problème.

Problème : L'image est inversée

Vérifiez le paramétrage Projection sur le menu CONFIG. SYSTème >> de base > Projection de l'OSD.

Problèmes : L'image est striée

1. Paramétrez Fréquence et Phase dans le menu OSD Ajustement détails PC aux paramètres par défaut.
2. Pour vérifier que le problème n'est pas causé par la carte video de l'ordinateur connecté, connectez à un autre ordinateur.

Problème : L'image est plate, sans contraste

Ajustez le paramètre Contraste dans le menu IMAGE >> de base de l'OSD.

Problème : La couleur de l'image projetée ne correspond pas à l'image source

Ajustez les réglages Température couleur et Gamma dans le menu OSD IMAGE >> avancée.

Problèmes de lampe

Problèmes : Il n'y a pas de lumière venant du projecteur

1. Vérifiez que le cable d'alimentation est bien connecté.
2. Assurez-vous que la source d'alimentation fonctionne en testant avec un autre apparéil électrique.
3. Remettez le projecteur en marche dans l'ordre approprié et assurez-vous que la DEL d'alimentation s'allume.
4. Si vous avez recemment remplace la lampe, essayez de refaire les connexions de la lampe.
5. Remplacez le module de la lampe.
6. Remettez l'ancienne lampe dans le projecteur et contactez le service technique.

Problèmes : La lampe s'éteint

1. Les surtensions sont susceptibles de faire s'eteindre la lampe. Rebranche le cordon d'alimentation. Lorsque la LED Alimentation est allumée, appuyez sur le bouton Marche/Arrêt.
2. Remplacez le module de la lampe.
3. Remettez l'ancienne lampe dans le projecteur et contactez le service technique.

Problèmes de télécommande

Problèmes : Le projecteur ne répond pas à la télécommande

1. Pointez la télécommande vers le capteur distant du projecteur.
2. Vérifiez que le chemin entre la télécommande et le capteur n'est pas obstrué.
3. Eteignez les lumières fluorescentes dans la salle.
4. Vérifiez la polarité des piles.
5. Remplacez les piles.

6. Eteignez les autres périhériques infrarouges à proximité.

7. Envoyez la télécommande en réparation.

Problèmes audio

Problèmes : Il n'y a pas de son

1. Ajustez le volume sur la télécommande.
2. Ajustez le volume de la source audio.
3. Vérifiez la connexion du cable audio.
4. Testez la source de sortie audio avec d'autres haut-parleurs.
5. Contactez le service d'entretien.

Problèmes : Le son est déformé

1. Vérifiez la connexion du cable audio.
2. Testez la source de sortie audio avec d'autres haut-parleurs.
3. Contactez le service d'entretien.

Envoyer le projecteur en réparation

Si vous ne pouvez résoudre le problème, vous devez envoyer le projecteur en réparation. Emballez le projecteur dans son carton d'origine. Joignez une description du problème et une liste des étapes par lesquilles vous étés passé lorsque vous avez tenté de résoudre le problème : L'information peut être utile au personnel du service de réparation. Retournez le projecteur à l'endroit où vous l'avez achété.

Q & A HDMI

Q. Quelle est la différence entre un cable HDMI "standard" HDMI et un cable HDMI "grande vitesse"?

Dernièrement, HDMI Licensing, LLC a anoncé que les cables seraient testés et classés en catégories standard et grande vitesse.

Les cables HDMI standard (ou "catérogie 1") ont été testés pour fonctionner à une vitesse comprise entre 75Mhz et 2,25Gbps, ce qui est l'équivalent d'un signal 720p/1080i.

Les cables HDMI grande vitesse (ou "catégorie 2") ont été testés pour fonctionner à une vitesse comprise entre 340Mhz et 10,2Gbps, ce qui correspond à la plus grande bande passante possible actuellément sur un cable HDMI et permet de Traitser les signaux 1080p, notamment ceux avec des profondeurs de couleur accrues et/ou des fréquences de rafraîchissement en provenance de la source. Les cables haute vitesse sont également capables de fonctionner avec des écrans de plus haute résolution, tels les moniteurs cinema WQXGA (résolution de 2560 x 1600).

Q. Comment faire pour installer des cables HDMI de plus de 10 metres ?

De nombreux fournisseurs de matériel HDMI travaillent sur des solutions HDMI qui permettent d'augmenter la longueur efficace des cables qui est aujourd'hui de 10 metres en général. Ces sociétés fabriquent diverses solutions : cables actifs ( éléments électroniques actifs intégrés aux cables qui renforcient et augmentent la portée efficace du signal), repêteurs, amplificateurs ainsi que CAT5/6 et solutions par fibres.

Q. Comment savoir si un cable est certifié HDMI?

Tous les produits HDMI doivent être certifiés par le fabricant et obtenir pour cela le Certificat de test de conformité HDMI. Cependant, il y a parfois des cables qui portent le logo HDMI mais qui n'ont pas été testés correctement. HDMI Licensing, LLC enquête activement sur ces cas afin de garantir au mieux que la marque commerciale HDMI est bien utilisée correctement sur le marché. Nous recommendons à nos clients d'acheter leurs cables auprès d'un fournisseur ou d'une société fiable.

Pour de plus amples informations, veuillez aller sur http://www.hdmi.org/learningcenter/faq.aspx#49.

SPECIFICATIONS

Specifications

Modèle	Série H1188
Type d'affichage	TI DMD 0,65" 1080p
Résolution	1080p 1920x1080
Distance de projection	1,2 ~ 10 m
Taille de l'écran de projection	25,9" ~ 324,97"
Objectif de projection	Mise au point manuelle / Zoom manuel
Taux de zoom	1,5x avec décalage d'objectif
Correction de trapèze vertical	+/- 40 degrés
Méthodes de projection	Avant, Arrière, Bureau/Plafond (Arrière, Avant)
Compatibilité des données	VGA, SVGA, XGA, WXGA, SXGA, SXGA+, UXGA, WUXGA, Mac
Sdtv/Edtv/Hdtv	480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Compatible video	NTSC, PAL, SECAM
Sync. H	2D: 15, 30~91,4 kHz/3D: 101,6KHz
Sync. V	24~30Hz, 47~120Hz
Certification de sécurité	FCC-B, cUL, UL, CE, C-tick, CCC, KC, CU, NOM
Température de fonctionnement	5° ~ 35°C
Dimensions	286,3 mm (L) x 272,2 mm (P) x 128,1 mm (H)
Entrée CA	Alimentation secteur universelle 100-240V
Consommation électrique	350 W (Normal), 290 W (ECO), < 0,5 W (veille)
Lampe	260 W (Normal) / 205 W (ECO)
Haut-parleur	Haut-parleur mono 10 W
Prises d'entrée	VGA x 1
	Composante (YPbPr RCAx3) x 1
	Composite x 1
	HDMI x 2
	Audio stériso RCA LR x 1
Prises de contrôle	RS-232C
	Sync 3D
	Déclencheur d'écran: Prise CC x 1 (fonction de sortie 12VCC 200mA)
	USB (Type mini B) - pour maintenance uniquement
	Prise en charge USB (type A) CC 5 V
Sécurité	Verrou Kensington / Barre de sécurité

Note : Pour toutes questions relatives aux spécifications du produit, veuillez contacter votre distributeur local.

Distance de projection V.S. Taille de projection

Tableau de distance et de taille de projetio

H1188
DIAGONALE IMAGE	LARGEUR DE L'IMAGE		IMAGE HEIGHT		DISTANCE DE PROJECTION DE		DISTANCE DE PROJECTION À		DéCALAGE-A
(POUCES)	(POUCES)	(CM)	(POUCES)	(CM)	(POUCES)	(CM)	(POUCES)	(CM)	(MM)
60	52,3	132,8	29,4	74,7	72,7	184,6	109,3	277,6	112,1
70	61,0	155,0	34,3	87,2	84,8	215,4	127,5	323,9	130,8
72	62,8	159,4	35,3	89,7	87,2	221,6	131,2	333,1	134,5
80	69,7	177,1	39,2	99,6	96,9	246,2	145,7	370,1	149,4
84	73,2	186,0	41,2	104,6	101,8	258,5	153,0	388,7	156,9
90	78,4	199,2	44,1	112,1	109,0	276,9	163,9	416,4	168,1
96	83,7	212,5	47,1	119,5	116,3	295,4	174,9	444,2	179,3
100	87,2	221,4	49,0	124,5	121,1	307,7	182,2	462,7	186,8
120	104,6	265,7	58,8	149,4	145,4	369,3	218,6	555,2	224,1
135	117,7	298,9	66,2	168,1	163,6	415,4	245,9	624,6	252,2
150	130,7	332,1	73,5	186,8	181,7	461,6	273,2	694,0	280,2
200	174,3	442,8	98,1	249,1	242,3	615,4	364,3	925,4	373,6

Tableau de mode de synchronisation

O: Fréquence prise en charge
: Fréquence non supportée

La résolution native du panneau est 1920x1080

La résolution autre que la résolution native peut afficher avec une taille de lignes ou de texte inégale .

La couleur de indique Affichage uniquement. (4:3 uniquement)

La couleur de indique qu'il peut y avoir un petit peu de bruit acceptable

L'outil de synchro HDTV principal et le lecteur de DVD, VG828 est secondaire.

Dimensions du projecteur

CONFORMITE A LA REGLEMENTATION

Avertissement de la FCC

Cet équipement a ete teste et declare conforme aux normes des appareils numériques de Classe B, conformement à l'article 15 du reglement de la FCC. Ces normes sont conques pour fournir une bonne protection contre les interfrences nuisibles quand I'equipement est utilisé en environnement commercial.

Cet apparéil génére, utilise, et peut diffuser des signaux radioélectriques, et, s'il n'est pas installé et utilisé conformément aux instructions, peut causeer des interférences nuisibles aux communications radio. L'utilisation de cet équipement dans des zones résidentielles risque d'engendrer des interférences nuisibles, dans ce cas l'utilisateur devra corriger ces interférences à ses propres frais.

Les changements ou modifications qui n'ont pas ete expressement approuvés par les organismes responsables de la conformite peuvent enlever tout droit a l'utiliser de faire fonctionner ce materiel.

Canada

Cet apparéil numérique de classe B est conforme avec l'ICES-003 canadien.

Certification de sécurité

Taux de Baud	9600
Vérification parité	Aucune
Bit données	8
Bit arrêt	1
Contrôle flux	Aucune

Délai minimum pour la commande suivante : 1 ms

Structure Commande Contrôle

	Code d'en-tête	Code commande	Code donnéesés	Code fin
HEX		Commande	Données	0Dh
ASCII	‘V’	Commande	Données	CR

Température de fonctionnement

Remarque :

« CR » signifie回头 chariot

XX=00-98, ID du projeteur, XX=99 est pour tous les projecteurs

Résultat回头 S= Succès / E= Echec

n: 0:Désactive/1: Active/Valeur (0~9999)

Groupe Commande 00
ASCII	HEX	Fonction	Description	Résultat retard
VXXS0001	56h Xh Xh 53h 30h 30h 31h 0Dh	Power On		P/F
VXXS0002	56h Xh Xh 53h 30h 30h 32h 0Dh	Power Off		P/F
VXXS0003	56h Xh Xh 53h 30h 30h 33h 0Dh	Resync		P/F
VXXG0004	56h Xh Xh 47h 30h 30h 34h 0Dh	Get Lamp Hours		Pn/F
VXXS0005n	56h Xh Xh 53h 30h 30h 35h nh 0Dh	Set Air filter timer	n=0~999999	P/F
VXXG0005	56h Xh Xh 47h 30h 30h 35h 0Dh	Get Air filter timer	n=0~999999	Pn/F
VXXS0006	56h Xh Xh 53h 30h 30h 36h 0Dh	System Reset		P/F
VXXG0007	56h Xh Xh 47h 30h 30h 37h 0Dh	Get System Status	0: Reset1:Standby2:Operation3:Cooling	Pn/F
VXXG0008	56h Xh Xh 47h 30h 30h 38h 0Dh	Get F/W Version		Pn/F
VXXG0009	56h Xh Xh 47h 30h 30h 39h 0Dh	Get Alter EMail		Pn/F
VXXS0009n	56h Xh Xh 53h 30h 30h 30h 39h nh 0Dh	Set Alter Email	n=[e-mail]	P/F
Groupe Commande 01
ASCII	HEX	Fonction	Description	Valeur Retour
VXXG0101	56h Xh Xh 47h 30h 31h 30h 31h 0Dh	Get Brightness	n=0~100	Pn/F
VXXS0101n	56h Xh Xh 53h 30h 31h 30h 31h nh 0Dh	Set Brightness	n=0~100	P/F
VXXG0102	56h Xh Xh 47h 30h 31h 30h 32h 0Dh	Get Contrast	n=0~100	Pn/F
VXXS0102n	56h Xh Xh 53h 30h 31h 30h 32h nh 0Dh	Set Contrast	n=0~100	P/F
VXXG0103	56h Xh Xh 47h 30h 31h 30h 33h 0Dh	Get Color	n=0~100	Pn/F
VXXS0103n	56h Xh Xh 53h 30h 31h 30h 33h nh 0Dh	Set Color	n=0~100	P/F
VXXG0104	56h Xh Xh 47h 30h 31h 30h 34h 0Dh	Get Tint	n=0~100	Pn/F
VXXS0104n	56h Xh Xh 53h 30h 31h 30h 34h nh 0Dh	Set Tint	n=0~100	P/F
VXXG0105	56h Xh Xh 47h 30h 31h 30h 35h 0Dh	Get Sharpness	0~31	Pn/F
VXXS0105n	56h Xh Xh 53h 30h 31h 30h 35h nh 0Dh	Set Sharpness	0~31	P/F
VXXG0106	56h Xh Xh 47h 30h 31h 30h 36h 0Dh	Get Color Temperature	0:Warm1:Normal2:Cold	Pn/F
VXXS0106n	56h Xh Xh 53h 30h 31h 30h 36h nh 0Dh	Set Color Temperature	0:Warm1:Normal2:Cold	P/F
VXXG0107	56h Xh Xh 47h 30h 31h 30h 37h 0Dh	Get Gamma	0:1.81:2.0C2:2.23:2.44:B&W5:Linear	Pn/F
VXXS0107n	56h Xh Xh 47h 30h 31h 30h 37h nh 0Dh	Set Gamma	0:1.81:2.0C2:2.23:2.44:B&W5:Linear	P/F
VXXS0107n	56h Xh Xh 53h 30h 31h 30h 37h nh 0Dh	Get Display Mode	0: Presentation1:Bright2:Game3:Movie4:TV5:sRGB6:BlackBoard7:User	Pn/F
VXXG0108	56h Xh Xh 47h 30h 31h 30h 38h 0Dh	Set Display Mode	0: Presentation1:Bright2:Game3:Movie4:TV5:sRGB6:BlackBoard7:User	P/F
VXXS0108n	56h Xh Xh 53h 30h 31h 30h 38h nh 0Dh

Groupe Commande 02
ASCII	HEX	Fonction	Description	Valeur Retour
VXSS0201	56h Xh Xh 53h 30h 32h 30h 31h 0Dh	Select RGB		P/F
VXSS0202	56h Xh Xh 53h 30h 32h 30h 32h 0Dh	Select RGB2		P/F
VXSS0203	56h Xh Xh 53h 30h 32h 30h 33h 0Dh	Select DVI		P/F
VXSS0204	56h Xh Xh 53h 30h 32h 30h 34h 0Dh	Select Video		P/F
VXXS0205	56h Xh Xh 53h 30h 32h 30h 35h 0Dh	Select S-Video		P/F
VXXS0206	56h Xh Xh 53h 30h 32h 30h 36h 0Dh	Select HDMI		P/F
VXXS0207	56h Xh Xh 53h 30h 32h 30h 37h 0Dh	Select BNC		P/F
VXXS0208	56h Xh Xh 53h 30h 32h 30h 38h 0Dh	Select Component		P/F
VXXS0209	56h Xh Xh 53h 30h 32h 30h 39h 0Dh	Select HDMI 2(MEDIA)		P/F
VXXS0210	56h Xh Xh 53h 30h 32h 31h 30h 0Dh	Select HDMI 3		P/F
VXXG0220	56h Xh Xh 47h 30h 32h 32h 30h 0Dh	Get Current Source	Return 1:RGB 2:RGB2 3:DVI 4:Video 5:S-Video 6:HDMI 7:BNC 8:Component 9:HDMI 2(MEDIA) 10:HDMI 3	Pn/F

Groupe Commande 03
ASCII	HEX	Fonction	Description	Valeur Retour
VXXG0301	56h Xh Xh 47h 30h 33h 30h 31h 0Dh	Get Scaling	0: Fill1: 4:32: 16:93: Letter Box4: Native5: 2.35:1	Pn/F
VXXS0301n	56h Xh Xh 53h 30h 33h 30h 31h nh 0Dh	Set Scaling	0: Fill1: 4:32: 16:93: Letter Box4: Native5: 2.35:1	P/F
VXXG0302	56h Xh Xh 47h 30h 33h 30h 32h 0Dh	Blank		Pn/F
VXXS0302n	56h Xh Xh 53h 30h 33h 30h 32h nh 0Dh	Blank		P/F
VXXG0303	56h Xh Xh 47h 30h 33h 30h 33h 0Dh	Auto Keystone On		Pn/F
VXXS0303n	56h Xh Xh 53h 30h 33h 30h 33h nh 0Dh	Auto Keystone On		P/F
VXXG0304	56h Xh Xh 47h 30h 33h 30h 34h 0Dh	Freeze On		Pn/F
VXXS0304n	56h Xh Xh 53h 30h 33h 30h 34h nh 0Dh	Freeze On		P/F
VXXG0305	56h Xh Xh 47h 30h 33h 30h 35h 0Dh	Volume	n=0~30	Pn/F
VXXS0305n	56h Xh Xh 53h 30h 33h 30h 35h nh 0Dh	Volume	n=0~30	P/F
VXXG0306	56h Xh Xh 47h 30h 33h 30h 36h 0Dh	Treble	n=0~16	Pn/F
VXXS0306n	56h Xh Xh 53h 30h 33h 30h 36h nh 0Dh	Treble	n=0~16	P/F
VXXG0307	56h Xh Xh 47h 30h 33h 30h 37h 0Dh	Bass	n=0~16	Pn/F
VXXS0307n	56h Xh Xh 53h 30h 33h 30h 37h nh 0Dh	Bass	n=0~16	P/F
VXXG0308	56h Xh Xh 47h 30h 33h 30h 38h 0Dh	Projection Mode	0: Front1: Rear2: Ceiling3: Rear+Ceiling	Pn/F
VXXS0308n	56h Xh Xh 53h 30h 33h 30h 38h nh 0Dh	Projection Mode	0:Front1:Rear2:Ceiling3:Rear+Ceiling	P/F
VXXG0309	56h Xh Xh 47h 30h 33h 30h 39h 0Dh	Set vertical keystone value	n=-40~+40	Pn/F
VXXS0309n	56h Xh Xh 53h 30h 33h 30h 39h nh 0Dh	Set vertical keystone value	n=-40~+40	P/F
VXXG0310	56h Xh Xh 47h 30h 33h 31h 30h 0Dh	Set horizontal keystone value	n=-20~+20	Pn/F
VXXS0310n	56h Xh Xh 53h 30h 33h 31h 30h nh 0Dh	Set horizontal keystone value	n=-20~+20	P/F
VXXG0311	56h Xh Xh 47h 30h 33h 31h 31h 0Dh	Adjust the zoom	n=-10~+10	Pn/F
VXXS0311n	56h Xh Xh 53h 30h 33h 31h 31h nh 0Dh	Adjust the zoom	n=-10~+10	P/F
VXXG0312	56h Xh Xh 47h 30h 33h 31h 32h 0Dh	Adjust the focus	n=-20~+20	Pn/F
VXXS0312n	56h Xh Xh 53h 30h 33h 31h 32h nh 0Dh	Adjust the focus	n=-20~+20	P/F
VXXG0313	56h Xh Xh 47h 30h 33h 31h 33h 0Dh	Adjust the vertical lens shift	n=-20~+20	Pn/F
VXXS0313n	56h Xh Xh 53h 30h 33h 31h 33h nh 0Dh	Adjust the vertical lens shift	n=-20~+20	P/F
VXXG0314	56h Xh Xh 47h 30h 33h 31h 34h 0Dh	Adjust the horizontal lens shift	n=-20~+20	Pn/F
VXXS0314n	56h Xh Xh 53h 30h 33h 31h 34h nh 0Dh	Adjust the horizontal lens shift	n=-20~+20	P/F
VXXG0315	56h Xh Xh 47h 30h 33h 31h 35h 0Dh	Adjust the 3D Mode	n=0~2	Pn/F
VXXS0315n	56h Xh Xh 53h 30h 33h 31h 35h nh 0Dh	Adjust the 3D Mode	0:Off1:DLP2:IR	P/F
VXXG0316	56h Xh Xh 47h 30h 33h 31h 36h 0Dh	Adjust the 3D sync inverter	n=0~1	Pn/F
VXXS0316n	56h Xh Xh 53h 30h 33h 31h 36h nh 0Dh	Adjust the 3D sync inverter	0:Off1:On	P/F
VXXG0317	56h Xh Xh 53h 30h 33h 31h 37h 0Dh	Adjust the 3D format	n=0~3	P/F
VXXS0317n	56h Xh Xh 47h 30h 33h 31h 37h nh 0Dh	Adjust the 3D format	0:FS1:TB2:SBS3:FP	Pn/F
VXXG0319	56h Xh Xh 47h 30h 33h 31h 39h 0Dh	Adjust the Lamp mode	n=0~2	Pn/F
VXXS0319n	56h Xh Xh 53h 30h 33h 31h 39h nh 0Dh	Adjust the Lamp mode	0:Eco1:Normal2:Dynamic	P/F
VXXG0322	56h Xh Xh 47h 30h 33h 32h 32h 0Dh	Get Fan Speed	n=0~1	Pn/F
VXXS0322n	56h Xh Xh 53h 30h 33h 32h 32h nh 0Dh	Set Fan Speed	0:Normal1:High Speed	P/F
VXXG0331	56h Xh Xh 47h 30h 33h 33h 31h 0Dh	Get the R gain	n=0~200	Pn/F
VXXS0331n	56h Xh Xh 53h 30h 33h 33h 31h nh 0Dh	Set the R gain	n=0~200	P/F
VXXG0332	56h Xh Xh 47h 30h 33h 33h 32h 0Dh	Get the G gain	n=0~200	Pn/F
VXXS0332n	56h Xh Xh 53h 30h 33h 33h 32h 32h nh 0Dh	Set the G gain	n=0~200	P/F
VXXG0333	56h Xh Xh 47h 30h 33h 33h 33h 33h 0Dh	Get the B gain	n=0~200	Pn/F
VXXS0333n	56h Xh Xh 53h 30h 33h 33h 33h 33h nh 0Dh	Set the B gain	n=0~200	P/F
VXXG0334	56h Xh Xh 53h 30h 33h 31h 37h 0Dh	Get the R offset	n= -100~100	P/F
VXXS0334n	56h Xh Xh 47h 30h 33h 31h 37h nh 0Dh	Set the R offset	n= -100~100	Pn/F
VXXG0335	56h Xh Xh 47h 30h 33h 31h 39h 0Dh	Get the G offset	n= -100~100	Pn/F
VXXS0335n	56h Xh Xh 53h 30h 33h 31h 39h nh 0Dh	Set the G offset	n= -100~100	P/F
VXXG0336	56h Xh Xh 47h 30h 33h 32h 32h 0Dh	Get the B offset	n= -100~100	Pn/F
VXXS0336n	56h Xh Xh 53h 30h 33h 32h 32h nh 0Dh	Set the B offset	n= -100~100	P/F
VXXG0337	56h Xh Xh 47h 30h 33h 33h 37h 0Dh	Get the white R gain	n= 0~100	Pn/F
VXXS0337n	56h Xh Xh 53h 30h 33h 33h 37h nh 0Dh	Set the white R gain	n= 0~100	P/F
VXXG0338	56h Xh Xh 47h 30h 33h 33h 38h 0Dh	Get the white G gain	n= 0~200	Pn/F
VXXS0338n	56h Xh Xh 53h 30h 33h 33h 38h nh 0Dh	Set the white G gain	n= 0~200	P/F
VXXG0339	56h Xh Xh 47h 30h 33h 33h 39h 0Dh	Get the white B gain	n= 0~200	Pn/F
VXXS0339n	56h Xh Xh 53h 30h 33h 33h 39h nh 0Dh	Set the white B gain	n= 0~200	P/F
VXXG0340	56h Xh Xh 53h 30h 33h 34h 30h 0Dh	Get the Red Hue	n= -100~100	P/F
VXXS0340n	56h Xh Xh 47h 30h 33h 34h 30h nh 0Dh	Set the Red Hue	n= -100~100	Pn/F
VXXG0341	56h Xh Xh 47h 30h 33h 34h 31h 0Dh	Get the Red Saturation	n= -100~100	Pn/F
VXXS0341n	56h Xh Xh 53h 30h 33h 34h 31h nh 0Dh	Set the Red Saturation	n= -100~100	P/F
VXXG0342	56h Xh Xh 47h 30h 33h 34h 32h 0Dh	Get the Red Gain	n= -100~100	Pn/F
VXXS0342n	56h Xh Xh 53h 30h 33h 34h 32h nh 0Dh	Set the Red Gain	n= -100~100	P/F
VXXG0343	56h Xh Xh 53h 30h 33h 34h 33h 0Dh	Get the Green Hue	n= -100~100	P/F
VXXS0343n	56h Xh Xh 47h 30h 33h 34h 33h nh 0Dh	Set the Green Hue	n= -100~100	Pn/F
VXXG0344	56h Xh Xh 47h 30h 33h 34h 34h 0Dh	Get the Green Saturation	n= -100~100	Pn/F
VXXS0344n	56h Xh Xh 53h 30h 33h 34h 34h 34h nh 0Dh	Set the Green Saturation	n= -100~100	P/F
VXXG0345	56h Xh Xh 47h 30h 33h 34h 35h 0Dh	Get the Green Gain	n= -100~100	Pn/F
VXXS0345n	56h Xh Xh 53h 30h 33h 34h 35h nh 0Dh	Set the Green Gain	n= -100~100	P/F
VXXG0346	56h Xh Xh 53h 30h 33h 34h 36h 0Dh	Get the Blue Hue	n= -100~100	P/F
VXXS0346n	56h Xh Xh 47h 30h 33h 34h 36h nh 0Dh	Set the Blue Hue	n= -100~100	Pn/F
VXXG0347	56h Xh Xh 47h 30h 33h 34h 34h 37h 0Dh	Get the Blue Saturation	n= -100~100	Pn/F
VXXS0347n	56h Xh Xh 53h 30h 33h 34h 37h nh 0Dh	Set the Blue Saturation	n= -100~100	P/F
VXXG0348	56h Xh Xh 47h 30h 33h 34h 38h 0Dh	Get the Blue Gain	n= -100~100	Pn/F
VXXS0348n	56h Xh Xh 53h 30h 33h 34h 38h nh 0Dh	Set the Blue Gain	n= -100~100	P/F
VXXG0349	56h Xh Xh 53h 30h 33h 34h 39h 0Dh	Get the Cyan Hue	n= -100~100	P/F
VXXS0349n	56h Xh Xh 47h 30h 33h 34h 39h nh 0Dh	Set the Cyan Hue	n= -100~100	Pn/F
VXXG0350	56h Xh Xh 47h 30h 33h 35h 30h 0Dh	Get the Cyan Saturation	n= -100~100	Pn/F
VXXS0350n	56h Xh Xh 53h 30h 33h 35h 30h nh 0Dh	Set the Cyan Saturation	n= -100~100	P/F
VXXG0351	56h Xh Xh 47h 30h 33h 35h 31h 0Dh	Get the Cyan Gain	n= -100~100	Pn/F
VXXS0351n	56h Xh Xh 53h 30h 33h 35h 31h nh 0Dh	Set the Cyan Gain	n= -100~100	P/F
VXXG0352	56h Xh Xh 53h 30h 33h 35h 32h 0Dh	Get the Magenta Hue	n= -100~100	P/F
VXXS0352n	56h Xh Xh 47h 30h 33h 35h 32h nh 0Dh	Set the Magenta Hue	n= -100~100	Pn/F
VXXG0353	56h Xh Xh 47h 30h 33h 35h 33h 0Dh	Get the Magenta Saturation	n= -100~100	Pn/F
VXXS0353n	56h Xh Xh 53h 30h 33h 35h 33h nh 0Dh	Set the Magenta Saturation	n= -100~100	P/F
VXXG0354	56h Xh Xh 47h 30h 33h 35h 34h 0Dh	Get the Magenta Gain	n= -100~100	Pn/F
VXXS0354n	56h Xh Xh 53h 30h 33h 35h 34h nh 0Dh	Set the Magenta Gain	n= -100~100	P/F
VXXG0355	56h Xh Xh 53h 30h 33h 35h 35h 0Dh	Get the Yellow Hue	n= -100~100	P/F
VXXS0355n	56h Xh Xh 47h 30h 33h 35h 35h nh 0Dh	Set the Yellow Hue	n= -100~100	Pn/F
VXXG0356	56h Xh Xh 47h 30h 33h 35h 36h 0Dh	Get the Yellow Saturation	n= -100~100	Pn/F
VXXS0356n	56h Xh Xh 53h 30h 33h 35h 36h nh 0Dh	Set the Yellow Saturation	n= -100~100	P/F
VXXG0357	56h Xh Xh 47h 30h 33h 35h 37h 0Dh	Get the Yellow Gain	n= -100~100	Pn/F
VXXS0357n	56h Xh Xh 53h 30h 33h 35h 37h nh 0Dh	Set the Yellow Gain	n= -100~100	P/F
VXXG0358	56h Xh Xh 47h 30h 33h 35h 38h 0Dh	Get IR On/Off Status	n= 0~3	Pn/F
VXXS0358n	56h Xh Xh 53h 30h 33h 35h 38h nh 0Dh	Get IR On/Off Status	0:Both on 1:Front on 2:Back on 3:Both off	P/F
