Type de produit	Table de cuisson vitrocéramique encastrable
Marque	ROSIERES
Modèle	RVM 64
Nombre de foyers	4
Type de foyers	Foyers radiants Hilight
Puissance totale maximale	5,8 kW (sous 230 V)
Alimentation électrique standard	230 V monophasé (25 A)
Dimensions de l'appareil (L x P x H)	590 x 520 x 55 mm
Dimensions d'encastrement (L x P)	560 x 490 mm
Poids net	11 kg
Type de commandes	Manettes rotatives
Indicateur de chaleur résiduelle	Oui (affichage H)
Fonction Coup de Feu	Oui (boost de cuisson)
Matériau de la surface	Vitrocéramique
Type de raccordement	Bornier (monophasé, biphasé ou triphasé)
Section de câble recommandée	3G2,5 mm² (monophasé)
Fusible recommandé	25 A (monophasé)
Classe de protection	Classe I (mise à la terre obligatoire)
Certifications	CE, directives 2006/95/CE et 2004/108/CE
Consignes de nettoyage	Produit spécifique vitrocéramique et grattoir
Sécurité enfants	Surveillance recommandée en fonctionnement

FOIRE AUX QUESTIONS - RVM 64 ROSIERES

Comment installer correctement la table de cuisson ROSIERES RVM 64 ?

L'installation doit être réalisée par un professionnel. Respectez un espace de 5 cm minimum entre l'appareil et les parois verticales. Utilisez le joint d'étanchéité fourni pour éviter les infiltrations. Assurez-vous que le meuble résiste à la chaleur.

Quel type de raccordement électrique est nécessaire ?

L'appareil peut être raccordé en monophasé 230 V, biphasé 230 V ou triphasé 400 V. Reportez-vous au tableau de branchement sur la plaque à bornes. Le câble de terre (vert/jaune) doit être connecté. Utilisez un fusible de 25 A pour le monophasé.

Comment choisir les ustensiles de cuisson adaptés ?

Utilisez des récipients à fond plat et d'un diamètre au moins égal à celui du foyer. Évitez l'aluminium fin, la fonte et le cuivre non revêtu. Préférez l'inox avec fond sandwich pour une meilleure répartition de la chaleur.

Que faire si des rayures apparaissent sur la vitrocéramique ?

Nettoyez avec un produit spécifique et un grattoir à lame de rasoir incliné à 30°. Évitez de faire glisser les casseroles. Les rayures légères peuvent être atténuées par un entretien régulier.

Comment nettoyer les taches tenaces sur la table ?

Utilisez un produit nettoyant pour vitrocéramique et grattez avec une lame de rasoir à 30°. Pour les traces de calcaire, appliquez du vinaigre blanc ou du jus de citron, puis essuyez et appliquez un produit spécifique.

Pourquoi la cuisson est-elle trop lente ?

Vérifiez que les ustensiles ont un fond plat et un diamètre suffisant. Utilisez des récipients lourds et adaptés. La fonction Coup de Feu permet d'accélérer la cuisson.

Que signifie l'affichage 'H' sur la table ?

L'affichage H indique la chaleur résiduelle. Le foyer est encore chaud (>60°C). Ne touchez pas la zone tant que l'indicateur est allumé, même après extinction.

Comment éliminer les marques de métal ou les taches sombres ?

Pour les marques de métal, nettoyez avec un produit spécifique et un grattoir. Pour les taches sombres, grattez avec une lame de rasoir. Assurez-vous que les fonds des récipients sont propres avant usage.

La table ne s'allume pas du tout, que vérifier ?

Vérifiez que la prise est bien branchée et que le fusible n'a pas sauté. Contrôlez le raccordement sur la plaque à bornes : les barrettes shunts doivent être correctement positionnées selon votre type d'alimentation.

Comment recycler la table de cuisson en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Rapportez-le à un point de collecte pour déchets électriques et électroniques (DEEE) conformément à la directive 2002/96/CE. Contactez votre mairie ou le magasin vendeur.

MODE D'EMPLOI RVM 64 ROSIERES

1. Instruction generales 4
   2.Installation 4
   3.Encastrement 4
2. Le Raccordement electrique 4
3. Présentation selon modele 5
4. Lechioix des ustensiles 5
5. Utilisation de la table 5
6. Entretien 6
   9.Problèmes et solutions 6
7. Assistance technique 6
8. Protection de I'environnement 6

CONTENT

GB-IE

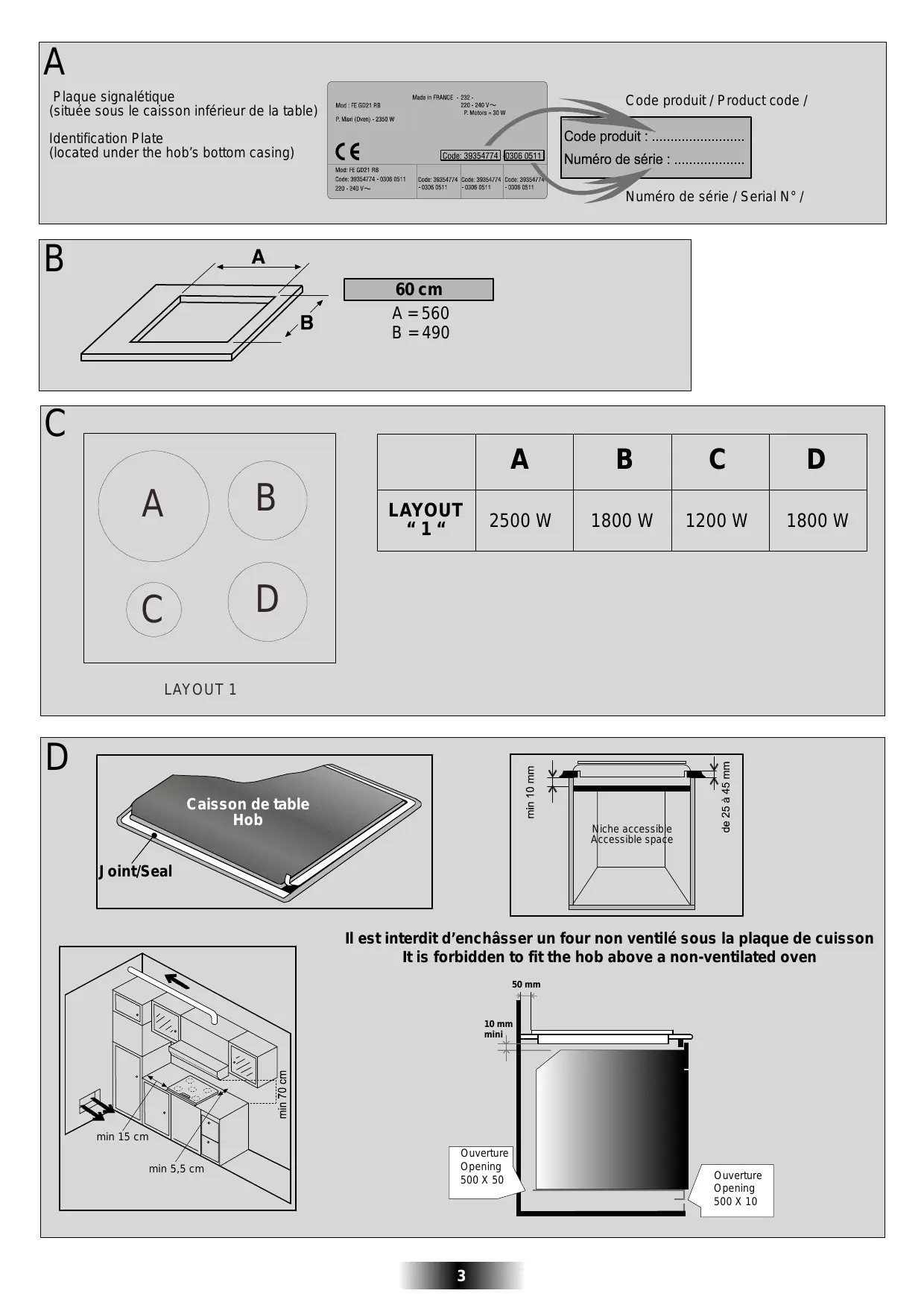

Plaque signalétique (située sous le caisson inférieur de la table)

Il est interdit d'enchâsser un four non ventilé sous la plaque de cuisson. It is forbidden to fit the hob above a non-ventilated oven

1·INSTRUCTIONS GENERALES

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL.

Nous youe consellons de conser la notice d installation et dutilisation pour toute consultation ulterieure, et de noter, avant installation de la table, le numero de série de l'appareil en cas d'eventuelle demande d'intervention du service après-vente (Fig. A).

• Pendant son fonctionnement ou dans le cas de l'extinction d'un foyer, tant que l'indicateur de chaleur résiduelle est allumé, il est vivement conseilé de tener les enfants à l'écart de la plaque afin d'éviter les risques de brûture grave.
  Lorsque you cuisine z avec des graisses ou de l'huile, prenez garde de tousjours surveiller le droulement de la cuisson car les graisses ou l'huile surchauffees peuvent s'enflammer rapidement.
• Les feuilles d'aluminium et les recipiens en matière plastique ne doivent pas etre place sur les surfaces chaudes.
  Le foyer halogene equipant la table vitroceramique degage une luziere forte, ne pas regarder fixement les lampes de ce foyer.
• Àpres chaque utilisation, un petit nettoyage de la table est nécessaire, pour éviter l'accumulation des salissures et des graisses. Cellesci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables, sans compter les risques de propagation d'incendie.
• Ne jamais cuisiner directement sur la table, employer des membres.
• Placer toujours la casserole bien centré sur le foyer utilisé.
• Ne pas utiliser la surface de la table comme planche à découvert, ou plan de travail.
• Ne pas faire glisser les cassetoles sur la table : risque de rayures.
• Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table.
• Ne pas entreposer sur la table des objets quels quils soient.
• Dans le cas improbable où une félure apparait sur le verre, déconnecter immédiatement l'appareil de l'alimentation et adressez-vous directement au Service après-vente.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans connaissance sur l'utilisation du produit, à moins qu'elles ne soient surveillées, ou instruites sur l'utilisation de l'appareil, par une personne responsable de leur sécurité.
• Surveillance les enfants pour être sur qu'ils ne jouent pas avec l'appareil.

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tousj améliorer la qualité de sa production, le constructeur pourra apporter à ses apparèils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

C E Prod it compatible avec les Directives Européennes 73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et 2004/108/EC, et les modifications successives.

2·INSTALLATION

La mise en place fonctionnelle des apparciels menagers dans leur environnement est une opération dediclate qui, si elle n'est pas correctement effectuee, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisa conformément aux normes techniques en vigueur. Si malgré cette recommendation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.

3 • ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement.

Installation (Fig. B/D):

• Un joint d'étanchéité est livré avec la table de cuisson. Pour procéder à sa mise en place,
• returner la table, face verre vers le bas, ennant soit de protégger le verre.
• placer le joint tout autour de la table.
• veiller particulièrement à le placer correctement afin d'éviter toute infiltration dans le meuble support.

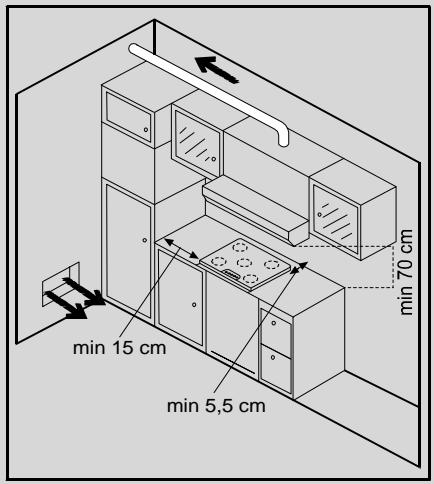

• Prévoir un espace de 5 cm minimum entre l'appareil et les parois verticalesavoisinantes.

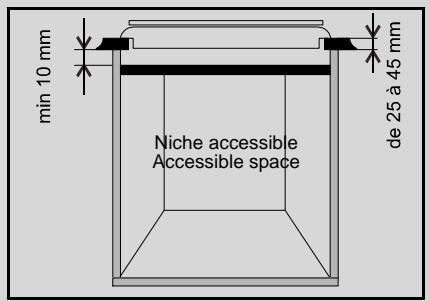

• Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximé d'une zone normalement accessible lors de manipulations et/ou derangements, placer une cloison à 1 cm du fond du caisson, pour éviter tous risques de brûlle ou de détérioration.

4 • LE RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". Le constructeur décline toute responsabilité en cas de non respect de cette disposition.

Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

• Avant de procéder au raccordement, le technicien doit vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
• Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intérimédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Si l'appareil comporte une prise de courant, il doit être installé de telle façon que la prise de courant soit accessible.

• Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'instruction d'autre part.

• Toute intervention se rapportant au cable d'alimentation doit impératifement être réalisée par le Service après-vente ou une personne de qualification similaire.

• La table est livrée avec un cable d'alimentation sans prise permettant le raccordement exclusivement sous une tension de 230V entre phases ou entre phase et neutre :

• raccorder à une prise de courant, pour le choix du fusible se reporter au tableau des raccordements.

Il est toute fois possible d'adapter l'appareil pour un raccordement en :

. Triphase 200-240 V3~ OU
. Triphase 380-415 V3N~

RACCORDEMENT SUR LA PLAQUE A BORNES

	MONOPHASE 220-240 V~		BIPHASE 220-240 V2~		TRIPHASE 220-240 V3~		TRIPHASE 380-415 V3N~
Fusible	25 A		25 A		25 A		16 A
Câble	3G2,5 H05VVF ou H05RRF		3G2,5 H05VVF ou H05RRF		4G2,5 H05VVF ou H05RRF		5G1,5 H05VVF ou H05RRF
Branchement sur la plaque à bornes	12345T L N T		12345T L L T		12345T L L L T		12345T L L L N T
Shunter : établit un pont à l'aide d'une barrette shunt	L1: Phase Shunter 1-2 et Shunter 2-3 N: Neutre Shunter 4-5 T: Terre		L1: Phase Shunter 1-2 et Shunter 2-3 L2: Phase Shunter 4-5 T: Terre		L1: Phase Shunter 1-2 L2: Phase Shunter 3-4 L3: Phase 5 T: Terre		L1: Phase 1 L2: Phase 2 L3: Phase 3 N: Neutre Shunter 4-5 T: Terre

5 • PRESENTATION

- Le foyer hilight :

une lame métallique conductrice est répartie uniformément sur toute la surface du foyer.

Efficace en trois secondes, il permet la réalisation de cuissons régulières, homogènes, mais également les cuissons soutenues. La table vitrocéramique permet de很好地 tirer profit de la chaleur élevée généraie par les foyers hilight, accélérant ainsi la cuisson. Avec le principe "Coup de Feu", on obtient une prestation améliorée de 15% en fin d'efficacité de cuisson.

6 • LE CHOIX DES USTENSILES

L'utilisation de recipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :

• Utiliser des recipients de bonne qualite à fond plat : le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les alimentes attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
• Veiller à ce que le fond des recipients soit sec : lors du remplissage du recipient ou lorsqu'on utilise une casserole sortant du réfrigerateur, par exemple, s'assurer que l'ustensile est bien sec; cette précaution évitera toute salissure sur le plan de cuisson.
• Utiliser des recipients d'un diamètre suffisant pour recouvrir entièrement le foyer : il convient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légèrement plus grand, l'énergie est utilisé de manière optimale.

Les informations suivantes vous aideront à désirir les recipients les最好的 adaptations pour atteoir de bons résultats.

Inox: conseillé.

Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou cuivre (transmission de la chaleur et répartition uniforme).

Aluminium : fond épais recommandé. Bonne conductivité.

Attention : les résidus d'aluminium apparaisent quelquefois sous forme de traces sur la table, mais peuvent être enlevés si ils sont nettoyésrapidement. L'aluminium de faible épaissur ne doit pas être utilisé.

Fonte / Vitrocéramique : déconseillé.

Faible performance. Peut rayer la surface.

Fond en cuivre : fond épais recommende.

Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaitre comme des rayures. Elles peuvent etre enlevées si la table est nettoyée rapidement.

Cependant, ne pas laisser évaporer l'eau des reçipients complètement, le métal surchauffé peut adhérer à la surface. Un récipient en cuivre surchauffé peut laisser des traces qui risque de tacher définitivement la table.

Porcelaine / Acier émailé :onne performance.

Seulement avec fond plat, peu écais et lisse.

7 • UTILISATION DE LA TABLE

• Un repère situé pres de chaque manette permet de désigner le foyer commandé.
• Pour démarrer vos cuissons, commencer à l'allure force, et ramener ensuite à une allure intermédiaire, nécessaire à la cuisson, en tenant compte de la nature des mets et de leur volume.
• Levoyant de chaleur résiduelle s'affiche des que la température de surface est supérieure à environ 60^ . Il restera allumé même si le foyer est étéint, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en-dessous de 60^ .
• Pour arrêté un foyer, ramener la manette correspondante sur la position "0".
• Positions : ces quelques exemples vous sont disponibles à titre indicatif. L'expérience personnelle permet ensuite d'adapter ces réglages aux goûts et aux habitués de chacun.

Positions Quelques consels...

1-2 Trés doux

Maintien d'un plat chaud, beurre fondu, chocolat...

3-4 Doux

Mijotage, bechamel, ragout, riz au lait, oeufs sur le plat...

5-6 Lent

Légumes secs, denrées surgelées, fruits, ébullition de l'eau...

7-8 Moyen

Cuissons pommes vapeurs, légumes frais, pâtes, crépes, poissons...

9-10 Fort

Mijotages plus importants, omelettes, steaks, tripes...

11-12 Vif

Steaks, escalopes...

8·ENTRETIEN

• Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement complet de cette dernière.
• Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouvrez facilement dans le commerce.
• Eviter les débordements, les salissures qui tombent sur le plan de cuisson se carbonisent rapidement et sont donc plus difficiles à nettoyer.
• Il est reconné de tener à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre.

ENTRETIEN:

• désposer quelques gouttes d'un produit nettoyant spécifique pour la surface vitrocéramphetamine.
• frottter, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essuin-tout légarement humide.
• essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette.

Si après cet entretien courant des taches persistent :

-disposer à nouveau quelques gouttes d'un produit spécifique.

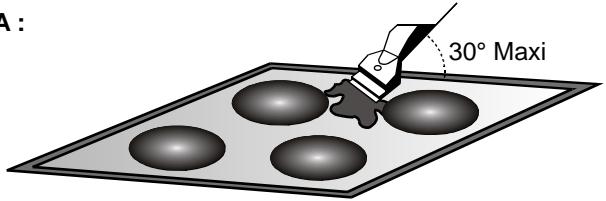

- gratter à l'aide d'un grattoir en respectant un angle de 30^ par rapport à la table jusqu'à disparition des taches récalcitrantes.
- essayer avec un chiffon doux ou un papier essuie-tout sec jusqu'à ce que la surface soit nette.
- repeter l'opération si nécessaire.

CONSEILS

Un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.
S'assurer que la surface soit propre avant de réutiliser la table.
Pour enlever les traces d'eau et de calcaire, utiliser quelques gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer.
Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseilé de les soulever pour les déplacer.

NOTA :

• Eviter d'employer une éponge trop humide.
• Ne jamais utiliser un outil en acier tel que couteau ou tournevis.
• L'utilisation du grattoir avec lame de rasoir ne peut endommager la surface si un angle de 30^ est respectée.
• Ne pas laisser le racleir avec lame de rasoir à la portée des enfants.
• Ne pas utiliser de produits abrasifs ou de poudres récurantes.
• Ne jamais utiliser de nettoyeur vapeur pour le nettoyage de la table.

- Le cadre de la table, selon modèle :

Pour nettoyer sans endommager le cadre de votre table, le laver avec du savon et de l'eau, rincer, puis secher avec un chiffon doux.
- Les manettes peuvent être retirees pour un nettoyage en profondeur, toute fois, il faut veiller à ne pas faire pénétrer du liquide dans les zones ouvertes et à bien engager à fond les manettes lors du remontage.

Les foyers ne maintainnent pas les petits bouillons ou friture peu vivie.

• N'utiliser que des reçipients à fond plat. Si une lumière est visible entre le récipient et la table, le foyer ne transmet pas la chaleur correctement.
• Le fond du récipient doit recouvrir entièrement le diamètre du foyer choisi.

Cuissons trop lentes.

• Utilisation de recipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourd et d'un diamètre au moins égal au foyer.

Petites rayures ou éraflures sur la surface vitrée de la table.

• Une mauvaise méthode de nettoyage, ou des reçipients avec fond rugieux sont utilisés, des particules tels que grains de sable, ou Sel se trouvent entre la table et le fond du récipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des reçipients sont propres avant utilisation et n'utiliser que des reçipients avec fond lisse. Les rayures peuvent être attenuées seulement si un bon nettoyage est réalisé.

Marques de métal.

• Ne pas faire glisser des recipients en aluminium sur la table. Se reporter aux recommandations d'entretien.
• Vous n'utilise pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'une lame de rasoir et suivre le chapitre "ENTRETIEN".

Taches sombres.

• Utiliser une lame de rasoir et suivre le chapitre "ENTRETIEN".

Surfaces claires sur la table.

• Marques provenant de recipient en aluminium ou cuivre, mais aussi de dépôts de mineraux, de l'eau ou des aliments; ils peuvent être enlevés avec de la crème nettoyante.

Caramélisation ou plastique fondu sur la table.

• Se reporter au chapite "ENTRETIEN".

La table ne fonctionne pas ou certains foyers sont sans fonction

• Les barrettes shunts ne sont pas positionnées correctement sur la plaque à bornes. Le raccordement doit être effectué conformément aux recommendations.

Affichage "H", indicateur de chaleur résiduelle, clignote.

• La température électronique est trop élevé. Un technician doit procéder à la vérification de l'encastrement en respectant les recommendations.

10·ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons de:

— vérifier que la fiche soit bien introduite dans la prise de courant; Si la cause du dysfonctionnement n'est pas trouvée:

— éteindre l'appareil ne pas y toucher et appeler le Service d'Assistance Technique.

Veillez à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d'achat de la table de cuisson.

11 • PROTECTION DE L'ENVIRONMENT

Cet apparéil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et

la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit. Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet menager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez achété ce produit.

FR le constructeur de cline tautres responsabilité concenant d'éventuelles inexactudes imputables à des erreurs d'impresion ou de transcription contene dans cette notice. Le constructeur se reserve le droit de modifier les produits en cas de nécessite, meme dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
