Type de produit	Ventilateur sur pied
Marque	PROLINE
Modèle	VS30
Alimentation	220-240 V ~50 Hz, 40 W
Débit d'air maximal	28,67 m³/min
Valeur de service	0,87 (m³/min)/W
Consommation en veille	0 W
Niveau sonore	48,2 dB(A)
Vitesse maximale du souffle	2,4 m/s
Nombre de vitesses	3 (lent, moyen, rapide)
Oscillation	Oui, commande d'oscillation manuelle
Inclinaison	Oui, réglable verticalement
Matériau principal	Plastique et métal
Type de grille	Grille de protection avant et arrière
Nettoyage	Chiffon humide, ne pas immerger

FOIRE AUX QUESTIONS - VS30 PROLINE

Comment assembler mon ventilateur PROLINE VS30 ?

Assurez-vous que le ventilateur est débranché. Montez d'abord la grille arrière sur le boîtier du moteur en vissant l'écrou de grille. Insérez ensuite les pales sur l'axe du moteur et fixez-les avec l'écrou de pales. Enfin, placez la grille avant et fixez-la avec la vis et l'écrou fournis, puis clipsez les deux grilles ensemble.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant tout nettoyage. Utilisez un chiffon humide pour nettoyer les surfaces extérieures. N'immergez jamais le ventilateur dans l'eau ou autre liquide. N'utilisez pas de produits chimiques agressifs ou abrasifs.

Comment régler la vitesse ?

Appuyez sur l'un des boutons de vitesse : 1 pour lent, 2 pour moyen, 3 pour rapide. Pour éteindre, appuyez sur le bouton 0.

Comment faire osciller le ventilateur ?

Pour activer l'oscillation latérale, appuyez sur la commande d'oscillation située en haut du boîtier du moteur. Pour l'arrêter, relevez la commande.

Le ventilateur fait du bruit, est-ce normal ?

Le niveau sonore maximal mesuré est de 48,2 dB(A). Ce bruit est normal pour un ventilateur de cette puissance. Assurez-vous que les pales sont correctement fixées et que le ventilateur est sur une surface stable.

Quelle est la puissance du ventilateur ?

Le ventilateur a une consommation de 40 W sous 220-240 V ~50 Hz. Son débit d'air maximal est de 28,67 m³/min.

Puis-je utiliser le ventilateur en extérieur ?

Non, ce ventilateur est destiné à un usage domestique en intérieur uniquement. Ne l'utilisez pas dans une pièce où des liquides inflammables sont stockés ou à proximité d'une fenêtre humide.

Comment régler l'inclinaison ?

Poussez les grilles vers le haut ou le bas pour modifier l'orientation verticale du flux d'air.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que le ventilateur est branché et que la prise fonctionne. Assurez-vous que le bouton de vitesse est enfoncé (1, 2 ou 3). Si le problème persiste, contactez le service après-vente.

Le ventilateur est-il sûr pour les enfants ?

Les enfants ne doivent pas utiliser l'appareil sans surveillance. Veillez à ce que les cheveux, les vêtements amples et les rideaux restent éloignés des pales en mouvement. La grille de protection réduit les risques, mais la vigilance est nécessaire.

MODE D'EMPLOI VS30 PROLINE

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, de surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Consignes de sécurité importantes

Veillez à toujours poser l'appareil sur une surface stable pour l'utiliser. Veillez à ce que les cheveux, les rideaux, les nappes et les vêtements amples n'entrent jamais en contact avec les pièces mobiles du ventilateur, car cela peut provoquer des blessures et des dommages matériels. N'utilisez pas ce ventilateur à côté d'une fenêtre sur laquelle il y a de la buée. N'utilisez pas ce ventilateur avec un régulateur de vitesse externe transitorie. N'utilisez pas ce ventilateur dans une pièce où des liquides inflammables sont utilisés ou stockés. Débranchez tous les ventilateurs de la prise électrique après utilisation. Éteignez et débranchez le ventilateur de la prise électrique avant de le déplacer ou de le nettoyer. Éteignez et débranchez le ventilateur avant toute opération de nettoyage ou d'entretien du ventilateur.

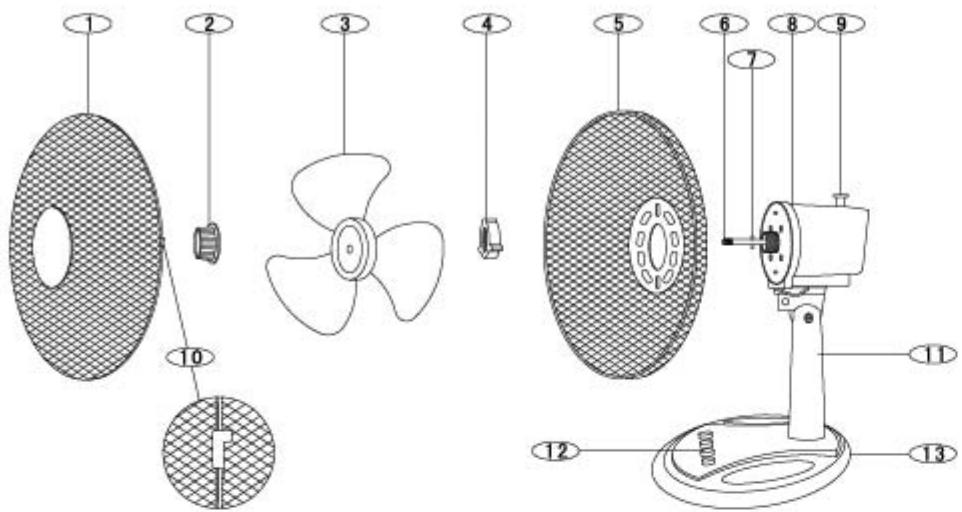

Description

1. Grille avant
2. Écrou de pales
3. Pales
4. Écrou de grille
5. Grille arrête
6. Axe d'entraînement
7. Filetage du boîtier du moteur
8. Boîtier du moteur
9. Commande d'oscillation
10. Clip
11. Pied
12. Boutons de la vitesse
13. Socle

Assemblage

Vérifiez que le ventilateur n'est pas branché dans une prise électrique.

Assembler la grille arrière

Dévissez l'écrou de pales de l'axe du moteur en le tournant dans le sens des aiguilles d'une montre. Dévissez l'écrou de grille du boîtier du moteur.

Placez la grille arrière sur le boîtier du moteur en positionnant la poignée de la grille arrière en haut.

Insérez l'écrou de grille sur l'axe et vissez-le dans le sens des aiguilles d'une montre pour fixer la grille arrière.

Assembler les pales du ventilateur

Insérez les pales sur l'axe du moteur en veillant à complètement insérer l'axe du

mateur dans la rainure des pales.

Vissez l'écrou de pales en le tournant dans le sens contraire des aiguilles d'une montre pour fixer les pales sur l'axe du moteur.

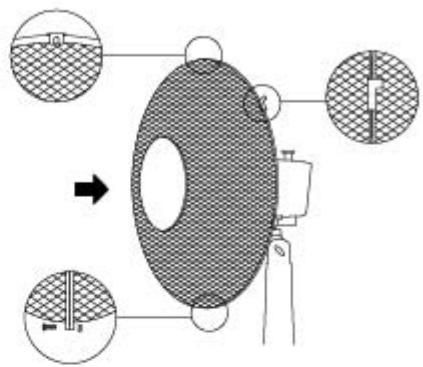

Assembler la grille avant

Dévissez la vis et l'écrou de fixation de la grille avant. Attention! Le crochet de la grille avant doit être placé en haut.

Alignez les trous des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

Utilisation

1. Posez le ventilateur sur une surface plane et stable.
2. Branchez le ventilateur dans une prise secteur.
3. Appuyez sur l'un des boutons de la vitesse 1, 2 ou 3 pour sélectionner une vitesse de ventilation. Pour éteindre le ventilateur, appuyez sur le bouton « 0 »

0 = Éteint 1 = Lent 2 = Moyen 3 = Rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur la commande d'oscillation en haut du boîtier du moteur.

Pour arrêter les oscillations du ventilateur, relevez la commande d'oscillation.

1. Régler l'inclinaison

Poussez les grilles vers le haut ou le bas pour modifier l'orientation verticale du souffle.

Nettoyage et entretien

1. Débranchez le ventilateur de la prise électrique avant de le nettoyer.
2. Une fois le ventilateur assemblé, il est interdit de démonter ses grilles.
3. Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide.

Remarque:

N'immergez jamais le ventilateur dans de l'eau ni dans aucun autre liquide.

N'utilisez pas de produit chimique agressif ou abrasif pour nettoyer l'appareil, car cela risque d'endommager ses surfaces.

Caractéristiques nominales: 220-240V~50Hz 40W

Taux maximal de flux d'air (F): 28.67 m³/min

Valeur de service (SV): 0.87 \((\mathfrak{m}^3/\min) / W\)

Consommation en veille (PSB): 0 W

Niveau de puissance acoustique mesuré (LWA): 48.2 dB(A)

Vitesse maximale du souffleur (c): 2.4 mètres/sec

Norme de mesure de la valeur du service: IEC 60879: 1986+(corr. 1992)

En raison des modifications et améliorations apportées à nos produits, de petites incohérences peuvent apparaître dans cette notice d'utilisation. Veuillez nous excuser pour la gène occasionnée.
