| Type de produit | Plaque de cuisson gaz |
| Marque | SMEG |
| Modèle | PS 906-4 |
| Nombre de brûleurs | 4 (1 auxiliaire, 1 rapide, 1 ultra-rapide dual) |
| Dimensions (L x P x H) | 90 x 51 x 7 cm (environ) |
| Poids | Environ 12 kg |
| Alimentation | Gaz (méthane G20 20 mbar, réglable pour GPL) |
| Tension électrique | 220-240 V ~ 50/60 Hz |
| Allumage | Électronique intégré |
| Sécurité | Thermocouple de sécurité sur tous les brûleurs |
| Brûleur auxiliaire (AUX) | Puissance nominale : 1,05 kW (injecteur ∅ 0,50 mm pour GPL, ∅ 0,72 mm pour méthane) |
| Brûleur rapide (R) | Puissance nominale : 2,5 kW (injecteur ∅ 0,79 mm pour GPL, ∅ 1,08 mm pour méthane) |
| Brûleur ultra-rapide dual (URP) | Puissance nominale : 0,9 kW (intérieur) + 3,6 kW (extérieur) |
| Matériau de la surface | Acier inoxydable |
| Grilles | Fonte émaillée |
| Nettoyage | Nettoyage régulier avec produits spécifiques pour inox ; brûleurs amovibles lavables à l'eau chaude |
| Installation | Encastrable sur plan de travail ; fixation par pattes fournies |
| Raccordement gaz | Filetage G 1/2" ISO 228-1 ; tube rigide cuivre ou flexible acier inox |
| Indice de réparabilité | Disponibilité des pièces détachées (injecteurs, thermocouples, etc.) |
FOIRE AUX QUESTIONS - PS 906-4 SMEG
Questions des utilisateurs sur PS 906-4 SMEG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice PS 906-4 - SMEG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PS 906-4 de la marque SMEG.
MODE D'EMPLOI PS 906-4 SMEG
INSTRUCTIONS POUR L'UTILISATEUR : indiquent les conseils pratiques, la description des commandes et les opérations correctes de nettoyage et d'entretien de l'appareil.

INSTRUCTIONS POUR L'INSTALLATEUR : elles sont destinées au technicien qualifié qui doit effectuer l'installation, la mise en service et le test de l'appareil.

1. AVERTISSEMENTS POUR L'EMPLOI
CE MANUEL FAIT PARTIE INTÉGRANTE DE L'APPAREIL. CONSERVEZ-LE EN BON ÉTAT ET À PORTÉE DE MAIN PENDANT TOUT LE CYCLE DE VIE DE LA TABLE DE CUISSON.
NOUS VOUS CONSEILLONS DE LIRE ATTENTIVEMENT CE MANUEL AINSI QUE TOUTES LES INDICATIONS FOURNIES AVANT D'UTILISER L'APPAREIL. L'INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL QUALIFIÉ ET CONFORMÉMENT AUX NORMES EN VIGUEUR. CET APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DOMESTIQUE, ET IL EST CONFORME AUX DIRECTIVES CEE ACTUELLEMENT EN VIGUEUR. L'APPAREIL A ÉTÉ FABRIQUÉ POUR REMPLIR LA FONCTION SUIVANTE : CUISSON ET RÉCHAUFFEMENT DES ALIMENTS ; TOUTE AUTRE UTILISATION EST CONSIDÉRÉE COMME IMPROPRE. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'UTILISATIONS DIFFÉRENTES DE CELLES QUI FIGURENT DANS CE MANUEL.
N'UTILISEZ JAMAIS CET APPAREIL POUR CHAUFFER LES LOCAUX.

NE LAISSEZ PAS LES DÉCHETS DE L'EMBALLAGE SANS SURVEILLANCE DANS LE MILIEU DOMESTIQUE. SÉPAREZ LES DIFFÉRENTS MATÉRIAUX PROVENANT DE L'EMBALLAGE ET REMETTEZ-LES AU CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE.

L'APPAREIL QUI N'EST PLUS UTILISÉ DEVRA ÊTRE REMIS À UN CENTRE DE COLLECTE SÉLECTIVE.

NE PAS OBSTRUER LES OUVERTURES, LES FENTES D'AÉRATION ET D'ÉVACUATION DE LA CHALEUR.

LA PLAQUE D'IDENTIFICATION COMPORTANT LES DONNÉES TECHNIQUES, LE NUMÉRO DE SÉRIE ET LE MARQUAGE EST APPLIQUÉE DE FAÇON VISIBLE SOUS LE CARTER.
N'ENLEVEZ JAMAIS LA PLAQUE.
2. AVERTISSEMENTS POUR L'ÉLIMINATION - NOTRE RESPECT DE L'ENVIRONNEMENT
Pour l'emballage de nos produits, nous utilisons des matériaux non polluants et donc compatibles avec l'environnement et recyclables. Nous vous remercions de collaborer en procédant à une élimination correcte de l'emballage. Demandez à votre revendeur ou aux organismes compétents dans votre région l'adresse des centres de récupération, de recyclage et d'élimination.
N'abandonnez pas l'emballage ni des parties de ce dernier. Ils pourraient constituer un danger d'étouffement pour les enfants, en particulier les sachets en plastique.
Prenez également soin d'éliminer correctement votre ancien appareil.
Important : Remettez l'appareil au centre de collecte agréé le plus proche pour les appareils électroménagers obsolètes. Une élimination correcte permet une récupération intelligente des matériaux précieux.
Par ailleurs, coupez le câble de branchement au réseau électrique et retirez-le avec sa fiche.
3. AVERTISSEMENTS POUR LA SÉCURITÉ

CONSULTEZ LES INSTRUCTIONS D'INSTALLATION POUR LES NORMES DE SÉCURITÉ DES APPAREILS ÉLECTRIQUES OU À GAZ AINSI QUE POUR LES FONCTIONS DE VENTILATION.
DANS VOTRE INTÉRÊT ET POUR VOTRE SÉCURITÉ, LA LOI ÉTABLIT QUE L'INSTALLATION ET L'ASSISTANCE DE TOUS LES APPAREILS ÉLECTRIQUES SOIENT EFFECTUÉES PAR DU PERSONNEL QUALIFIÉ, CONFORMÉMENT AUX NORMES EN VIGUEUR.
NOS INSTALLATEURS AGRÉÉS GARANTISSENT UN TRAVAIL SATISFAISANT. LES APPAREILS À GAZ OU ÉLECTRIQUES DOIVENT TOUJOURS ÊTRE DÉBRANCHÉS PAR DES PERSONNES COMPÉTENTES.

LA FICHE À BRANCHER SUR LE CÂBLE D'ALIMENTATION ET LA PRISE CORRESPONDANTE DEVRONT ÊTRE DU MÊME TYPE ET CONFORMES AUX NORMES EN VIGUEUR.
LA PRISE DEVRA ÊTRE ACCESSIBLE POUR PERMETTRE LE BRANCHEMENT D'UN APPAREIL ENCASTRÉ.
NE DÉBRANCHEZ JAMAIS LA FICHE EN TIRANT SUR LE CÂBLE.

LE BRANCHEMENT À LA TERRE EST OBLIGATOIRE, CONFORMÉMENT AUX MODALITÉS PRÉVUES PAR LES NORMES DE SÉCURITÉ DE L'INSTALLATION ÉLECTRIQUE.

IMMÉDIATEMENT APRÈS L'INSTALLATION, PROCÉDEZ À UN ESSAI RAPIDE DE L'APPAREIL EN SUIVANT LES INSTRUCTIONS REPORTÉES PLUS LOIN. SI L'APPAREIL NE FONCTIONNE PAS, DÉBRANCHEZ-LE ET CONTACTEZ LE SERVICE APRÈS-VENTE LE PLUS PROCHE.
NE TENTEZ JAMAIS DE RÉPARER L'APPAREIL.

PENDANT L'UTILISATION, L'APPAREIL DEVIENT TRÈS CHAUD. POUR TOUTE OPÉRATION, IL EST CONSEILLÉ DE METTRE DES GANTS THERMIQUES SPÉCIFIQUES.

L'APPAREIL EST DESTINÉ À L'UTILISATION PAR DES PERSONNES ADULTES. NE PERMETTEZ PAS AUX ENFANTS DE S'EN APPROCHER OU DE JOUER AVEC.

APRÈS TOUTE UTILISATION, VÉRIFIEZ TOUJOURS QUE LES MANETTES DE COMMANDE SONT SUR 0 (ÉTEINTS).

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les choses, dus au non-respect des prescriptions susmentionnées ou découlant de l'altération même d'une seule partie de l'appareil et de l'utilisation de pièces détachées non originales.

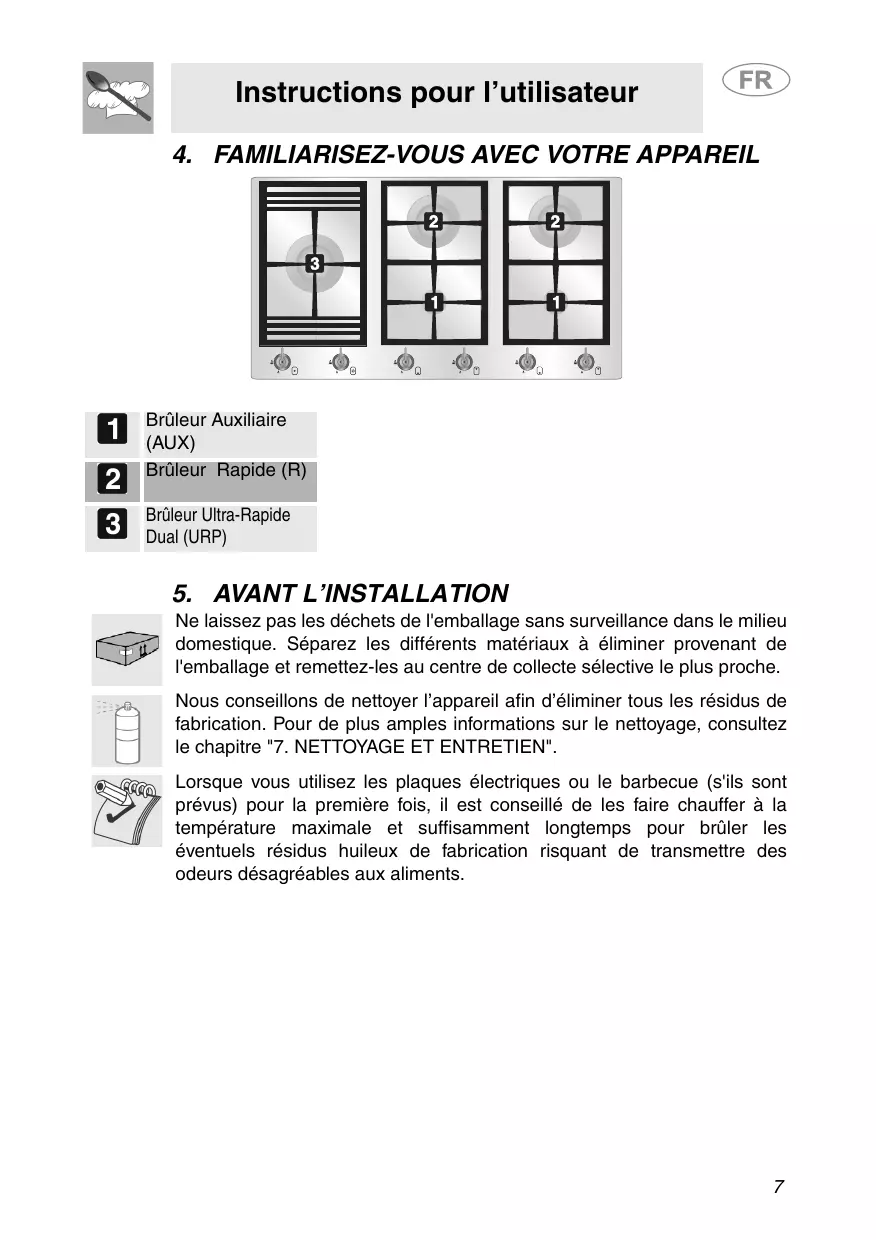

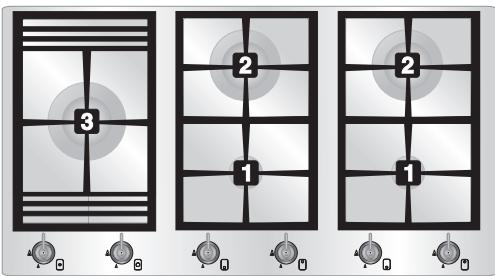

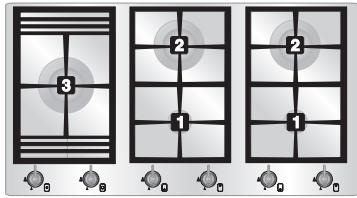

4. FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL


Brûleur Auxiliaire (AUX)

Brûleur Rapide (R)

Brûleur Ultra-Rapide Dual (URP)
5. AVANT L'INSTALLATION

Ne laissez pas les déchets de l'emballage sans surveillance dans le milieu domestique. Séparez les différents matériaux à éliminer provenant de l'emballage et remettez-les au centre de collecte sélective le plus proche.

Nous conseillons de nettoyer l'appareil afin d'éliminer tous les résidus de fabrication. Pour de plus amples informations sur le nettoyage, consultez le chapitre "7. NETTOYAGE ET ENTRETIEN".

Lorsque vous utilisez les plaques électriques ou le barbecue (s'ils sont prévus) pour la première fois, il est conseillé de les faire chauffer à la température maximale et suffisamment longtemps pour brûler les éventuels résidus huileux de fabrication risquant de transmettre des odeurs désagréables aux aliments.
Instructions pour l'utilisateur
6. UTILISATION DE LA TABLE DE CUISSON

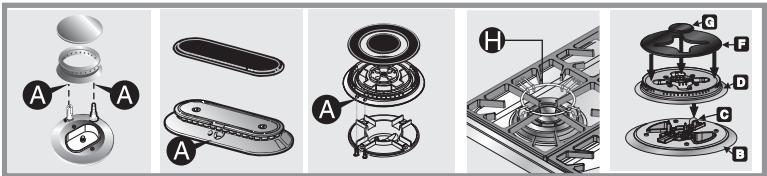

6.1 Table de cuisson au gaz

Avant d'allumer les brûleurs de la table, s'assurer que les couronnes de brûleurs soient dans leurs logements avec les chapeaux correspondants, en faisant attention que les trous A des têtes correspondent avec les bougies et les thermocouples.
Pour le brûleur UR2 dual, poser et encastrer parfaitement les chapeaux G et F sur le brûleur D. Ce dernier devra être posé à son tour et encastré dans la base B (en ayant soin d'utiliser le pivot C comme repère). La grille H fournie en équipement, est utilisée pour des récipients « wok » (poêle chinoise).

En dessous de chaque manette est indiqué le brûleur auquel il correspond. L'appareil est doté d'un allumeur électronique. Il suffit d'enfoncer et de tourner la manette dans le sens inverse horaire sur le symbole de la flamme maximum, jusqu'à ce que le brûleur s'allume. S'il ne s'allume pas dans les 15 secondes, tourner la manette sur 0 et attendre 60 secondes avant d'effectuer un nouvel essai.

Sur les modèles à valves, après l'allumage, maintenir la manette enfoncée pendant quelques secondes pour permettre au thermocouple de chauffer. Le brûleur peut s'éteindre lorsque l'on relâche la manette : cela signifie que le thermocouple n'est pas suffisamment chaud. Attendre quelques instants et répéter l'opération en maintenant la manette plus longuement enfoncée. Cette opération n'est pas nécessaire pour les brûleurs sans thermocouple. Une fois le brûleur allumé, on peut régler la flamme selon les besoins. Après chaque utilisation, toujours s'assurer que les manettes se trouvent sur O (éteint).

Si les brûleurs s'éteignent accidentellement, un dispositif de sécurité interviendra après un intervalle d'environ 20 secondes, pour bloquer la sortie du gaz, même si le robinet est ouvert. Dans ce cas, tourner la manette sur "éteint" et attendre 60 secondes avant d'essayer de rallumer le brûleur.
6.2 Conseils pratiques pour l'utilisation des brûleurs


Pour assurer un meilleur rendement des brûleurs et une consommation de gaz minimale, il faut utiliser des récipients à fond plat et régulier dotés d'un couvercle et proportionnés au brûleur, de façon à éviter que la flamme ne vienne au contact des parois (voir paragraphe "6.3 Diamètre des récipients"). Au moment de l'ébullition, réduire la flamme pour empêcher que le liquide ne déborde.
Durant la cuisson, tous les récipients ou grils à viande doivent être positionnés à l'intérieur du périmètre de la table de cuisson pour éviter de se brûler ou d'endommager la table de cuisson.
Faire attention en utilisant des graisses ou de l'huile qui pourrait s'enflammer en surchauffant.
6.3 Diamètre des récipients


BRÛLEURS
1 Auxiliaire 12-16 2 Rapide 18-26 3 Ultra-rapide 20-31
On indique ci-après les diamètres des casseroles utilisables avec la grille rehaussée :

BRÛLEURS
1 Auxiliaire 16-24 2 Rapide 26-28

Si l'on dispose de la plaque Tepanyaki (option non fournie) ne jamais l'utiliser sur le brûleur ultra-rapide.

Attention :
À la fin des cuissons effectuées avec des récipients avec un fond en aluminium, on peut remarquer des résidus blanchâtres sur les grilles en fonte. Normalement ces résidus sont dus au frottement des récipients sur les grilles et généralement un nettoyage normal ne suffit pas pour les éliminer. L'utilisation de produits abrasifs ou trop agressifs pour le nettoyage de la grille peut endommager l'émail de surface.
7. NETTOYAGE ET ENTRETIEN

NE PAS UTILISER DE JET DE VAPEUR POUR NETTOYER L'APPAREIL.

Avant toute intervention, débranchez l'appareil.

7.1 Nettoyage de l'acier inox
Pour une bonne conservation de l'acier inox, nettoyez-le régulièrement après chaque utilisation, après l'avoir laissé refroidir.
7.1.1 Nettoyage ordinaire quotidien
Pour nettoyer et entretenir les surfaces en acier inoxydable, n'utilisez que des produits spécifiques ne contenant pas de substances abrasives ou acides à base de chlore. Mode d'emploi : versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou un peu de chamois.
7.1.2 Tâches ou résidus de nourriture
Évitez absolument d'utiliser des éponges métalliques et des racloirs tranchants susceptibles d'endommager les surfaces. Utilisez des produits normaux pour l'acier, non abrasifs, en vous servant éventuellement d'ustensiles de bois ou de matière plastique. Rincez soigneusement et séchez avec un chiffon doux ou une peau de chamois.


7.2 Nettoyage des éléments pour le gaz
Les grilles, les chapeaux, les couronnes et les brûleurs sont extractibles pour faciliter le nettoyage ; lavez-les à l'eau chaude et au détergent non abrasif en veillant à éliminer toute incrustation et attendez qu'ils soient parfaitement secs. Remontez les chapeaux sur les couronnes correspondantes en vous assurant que les niches A soient centrées sur les axes B des brûleurs.

Pour un bon fonctionnement, les bougies d'allumage et les thermocouples doivent toujours être bien propres. Contrôlez-les fréquemment et, si nécessaire, nettoyez-les avec un chiffon humide. Éliminez les résidus secs avec un cure-dent en bois ou une aiguille.

8. INSTALLATION DE L'APPAREIL
8.1 Positionnement sur le plan top

Cet appareil appartient à la classe 3.
Les interventions suivantes exigent des travaux de maçonnerie et/ou de menuiserie ; par conséquent, elles doivent être effectuées par un technicien qualifié.
L'installation est réalisable sur différents matériaux comme la maçonnerie, le métal, le bois massif et le bois revêtu de stratifié plastique, à condition qu'ils soient résistants à la chaleur (T 90°C).

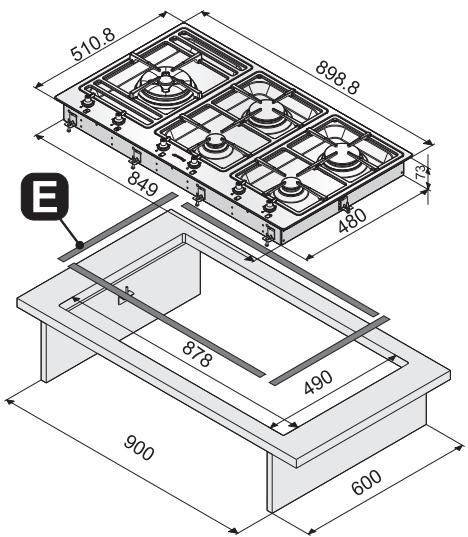

8.1.1 Fixation à la structure de support

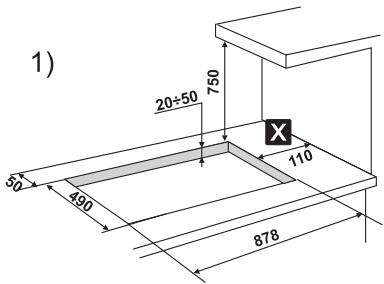

Réalisez une ouverture sur le dessus du meuble ayant les dimensions indiquées dans la figure, en maintenant par rapport au bord arrière une distance minimum de 50 mm. Cet appareil peut être placé contre des murs plus hauts que la table de cuisson, à condition de respecter la distance "X" indiquée dans la figure, pour éviter toute

détérioration due à une surchauffe. S'assurer qu'entre les yeux et une éventuelle étagère située au-dessus à la verticale il existe une distance minimum de 750 mm (Fig1).

Positionnez minutieusement le joint isolant (E) fourni, sur le périmètre externe du trou réalisé sur le dessus, en essayant de le faire adhérer sur toute la surface par une légère pression des mains. Une fois la table fixée, enlevez le joint en excès avec un cutter.
Instructions pour l'installateur

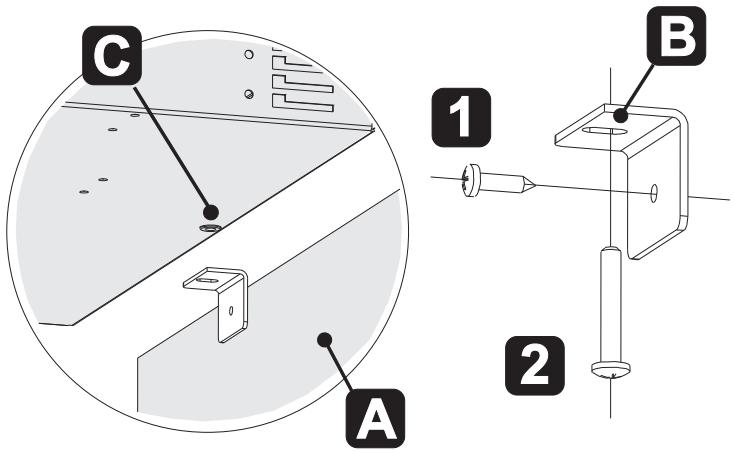

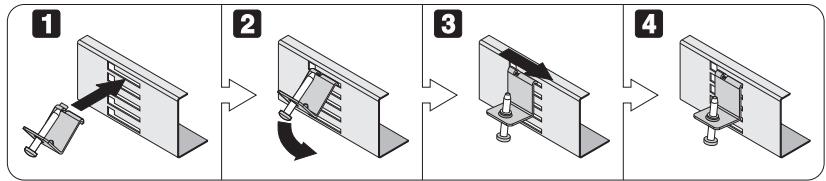

Pour fixer solidement la table dans le dessus, utiliser les 10 pattes fournies, et vissez successivement leurs vis de manière à bloquer l'appareil dans son logement. Les figures ci-après montrent comment fixer ces pattes au carter inférieur du produit.

Cet appareil peut également être installé dans une base de 90 cm. Pour réaliser la fixation, introduisez la table dans le défoncement réalisé sur le dessus et le bord devra être posé sur le dessus même. Pour fixer la table latéralement, il suffira de fixer les deux équerres en "L" sur les côtés du meuble (A) avec les vis spécifiques (1) fournies, en veillant à aligner la rainure (B) de l'équerre sur le rivet (C) sur le fond du produit. Ensuite, renforcez la fixation de la table en serrant la vis (2) dans son rivet (C).
Terminez la fixation de la partie avant et arrière de la table d'après les indications fournies au paragraphe précédent.

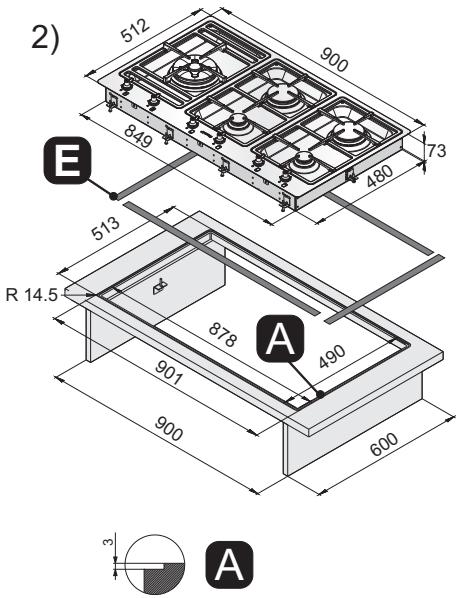

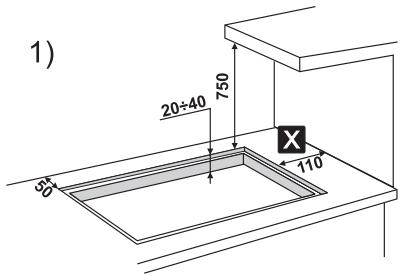

8.1.2 Fixation à la structure de support modèle à ras
Réalisez une ouverture sur le dessus du meuble ayant les dimensions indiquées dans la figure, en maintenant par rapport au bord arrière une distance minimum de 50 mm. La partie inférieure du carter devra être entièrement accessible une fois l'appareil installé.
Cet appareil peut être placé contre des murs plus hauts que la table de cuisson, à condition de respecter la distance "X" indiquée dans la figure, pour éviter toute détérioration due à une surchauffe. S'assurer qu'entre les yeux et une éventuelle étagère située au-dessus à la verticale il existe une distance minimum de 750 mm (Fig1).

Ce type d'appareil exige également un fraisage sur le dessus d'une profondeur de 3 mm, dont les dimensions sont indiquées dans la figure 2 (détail A). Avant de positionner la table, étaler sur toute la surface du fraisage l'éponge adhésive "E" fournie (fig. 2).

Instructions pour l'installateur
Pour fixer solidement la table dans le dessus, utiliser les 10 pattes fournies, et visser successivement leurs vis de manière à bloquer l'appareil dans son logement. Les figures ci-après montrent comment fixer ces pattes au carter inférieur du produit.

Cet appareil peut également être installé dans une base de 90 cm. Pour réaliser la fixation, introduisez la table dans le défoncement réalisé sur le dessus et le bord devra être posé sur le dessus même. Pour fixer la table latéralement, il suffira de fixer les deux équerres en "L" sur les côtés du meuble (A) avec les vis spécifiques (1) fournies, en veillant à aligner la rainure (B) de l'équerre sur le rivet (C) sur le fond du produit. Ensuite, renforcez la fixation de la table en serrant la vis (2) dans son rivet (C).
Terminez la fixation de la partie avant et arrière de la table d'après les indications fournies au paragraphe précédent.


Important : d'autres types d'installation sont possibles sous la supervision du constructeur.

Important : pour la fixation de cet appareil à la structure de support, on conseille de ne pas utiliser de visseuses mécaniques ou électriques et d'exercer une légère pression à la main sur les organes de fixation.

Important : pour la fixation de l'appareil, il est opportun d'utiliser les pattes fournies sur tous les points de fixation.

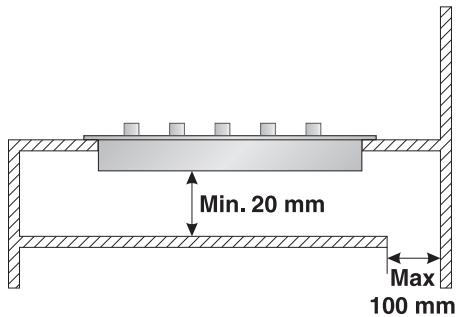

Si l'appareil est installé au-dessus d'un four, équiper ce dernier d'un ventilateur de refroidissement.


Important : si l'appareil est monté sur un meuble, prévoir l'installation d'une tablette de séparation (voir figure). Si, au contraire, l'appareil est installé sur un four sous la table de cuisson, la tablette de séparation n'est pas nécessaire. S'il est installé au-dessus d'un four, équiper ce dernier d'un ventilateur de refroidissement.
8.2 Branchement électrique

S'assurer que la tension et le dimensionnement de la ligne d'alimentation correspondent bien aux caractéristiques indiquées sur la plaque située sous le carter de l'appareil.
Cette plaque ne doit jamais être enlevée.

La fiche à l'extrémité du câble d'alimentation et la prise murale doivent être du même type et être conformes aux normes en vigueur en matière d'installations électriques. Vérifiez que la ligne d'alimentation est munie d'une mise à la terre appropriée.
Instructions pour l'installateur

La ligne d'alimentation de l'appareil doit être également équipée d'un interrupteur omnipolaire ayant une distance d'ouverture des contacts égale ou supérieure à 3 mm ; l'interrupteur en question doit être facilement accessible et proche de l'appareil.

Évitez d'utiliser des réducteurs, adaptateurs ou shunts.

Si vous devez remplacer le câble d'alimentation, la section des fils ne devra pas être inférieure à 0,75 mm² (câble de 3 x 0,75) ; veillez également à ce qu'à l'extrémité à relier à l'appareil, le fil de terre (vert-jaune) soit plus long d'au moins 20 mm. Utilisez uniquement du câble type H05V2V2-F ou similaire, résistant à une température maximum de 90 °C. Le remplacement devra être effectué par un technicien spécialisé qui devra effectuer la connexion au secteur conformément au schéma ci-après.
L = brun N = bleu 1 = vert - jaune


Le fabricant décline toute responsabilité en cas de dommages subis par personnes et les choses, dus au non-respect des prescriptions susmentionnées ou dérivant de l'altération même d'une seule pièce de l'appareil.

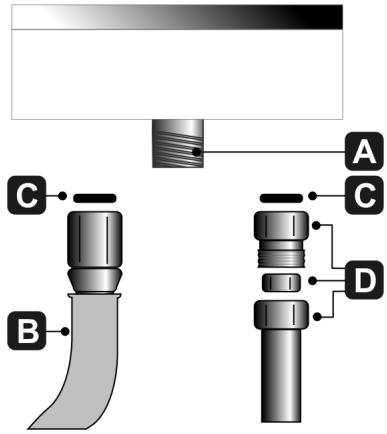

9. RACCORDEMENT DU GAZ
Avant l'installation, vérifiez que les conditions locales de distribution (nature et pression du gaz) ainsi que l'état de réglage de l'appareil sont compatibles.
Le raccordement au réseau du gaz peut être réalisé avec un tube rigide en cuivre ou avec un tuyau flexible en acier à paroi continue et conformément aux prescriptions de la norme UNI-CIG 7129.
Au terme de l'opération, contrôlez l'étanchéité parfaite en utilisant une solution savonneuse et jamais de flamme. Cette table de cuisson est réglée pour le gaz méthane G20 (2H) à la pression de 20 mbar.
Pour l'alimentation avec d'autres types de gaz, voir le chapitre "10. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ".
Le raccord d'entrée du gaz est fileté 1/2 gaz externe (ISO 228-1).
Raccordement avec un tube rigide en cuivre : Le raccordement au réseau du gaz devra être réalisé de manière à ne provoquer aucun type de contraintes sur l'appareil. Le raccordement peut être réalisé en utilisant le groupe adaptateur D avec un bicône, en interposant toujours le joint C fourni.
Raccordement avec un tuyau flexible en acier : Utiliser uniquement des tuyaux en acier inoxydable à paroi continue conformes à la norme UNI-CIG 9891, en interposant toujours le joint C fourni, entre le raccord A et le tuyau flexible B.


La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d'extension maximale ; s'assurer que les tuyaux ne soient pas au contact de parties mobiles ou écrasés.
9.1 Branchement au gaz liquide

Utiliser un régulateur de pression et réaliser le raccordement sur la bouteille conformément aux prescriptions établies par les normes en vigueur.
S'assurer que la pression d'alimentation respecte les valeurs indiquées dans le tableau figurant au paragraphe "10.2 Tableaux des caractéristiques des brûleurs et injecteurs".
9.2 Aération des locaux

L'appareil ne peut être installé que dans des pièces constamment aérées, conformément aux normes en vigueur. Il doit pouvoir entraîner dans la pièce où l'appareil est installé autant d'air que l'exigent la combustion régulière du gaz et le renouvellement nécessaire de la pièce en question. Les prises d'entrée d'air, protégées par des grilles, doivent avoir les dimensions appropriées et être situées de manière à ne pas pouvoir être bouchées, ne serait-ce que partiellement.
La pièce doit être aérée de manière appropriée pour pouvoir éliminer la chaleur et l'humidité produites par la cuisson; en particulier, après une utilisation prolongée, il est conseillé d'ouvrir une fenêtre ou d'augmenter la vitesse des éventuels ventilateurs.
9.3 Évacuation des produits de la combustion

L'évacuation des produits de la combustion doit être assurée par des hottes reliées à une cheminée à tirage naturel au fonctionnement sûr ou bien par une aspiration forcée. Un système d'aspiration efficient doit être minutieusement conçu par un spécialiste, en respectant les positions et les distances indiquées par les normes. À la fin de l'intervention, l'installateur devra délivrer un certificat de conformité.
10. ADAPTATION AUX DIFFÉRENTS TYPES DE GAZ

Débrancher l'appareil avant d'effectuer les opérations suivantes.
Cette table de cuisson est testée pour le gaz méthane G20 (2H) à la pression de 20 mbar. En cas d'utilisation d'un autre type de gaz, il faut remplacer les injecteurs des brûleurs, et ensuite régler la flamme minimum sur les robinets de gaz. Pour le remplacement des injecteurs, procédez d'après les indications fournies aux paragraphes suivants.

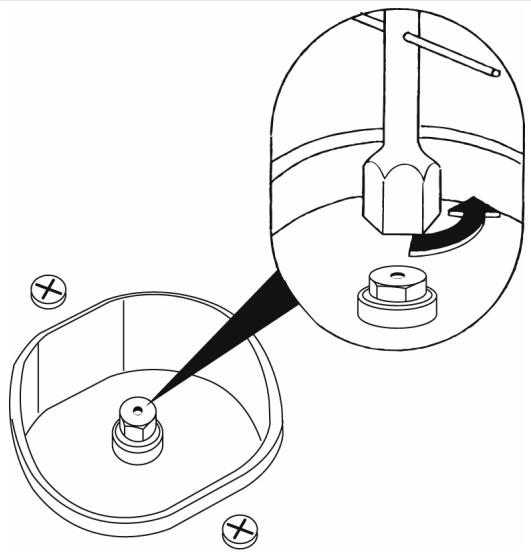

10.1 Remplacement des injecteurs de la table de cuisson
1. Enlever les grilles, tous les chapeaux et toutes les couronnes ; 2. Avec une clé à tube de 7 mm, dévisser les injecteurs des brûleurs ; 3. Remplacer les injecteurs en fonction du gaz à utiliser (voir paragraphe "10.2 Tableaux des caractéristiques des brûleurs et injecteurs"). 4. Bien remettre en place les brûleurs dans leurs logements.

Les injecteurs pour le gaz de ville (G110 - 8 mbar) sont disponibles dans les centres après-vente agréés.

10.2 Tableaux des caractéristiques des brûleurs et injecteurs
| Brûleur | PORTEETHERMIQUE NOMINALE(KW) | GAZ LIQUIDE - G30/G31 30/37 mbar | ||||
| Diamètreinjecteur1/100 mm | By-pass1/100 mm | Porteré réduite(W) | Porteeg/h G30 | Portéeg/h G31 | ||
| Auxiliaire (1) | 1.05 | 50 | 30 | 400 | 76 | 75 |
| Rapide (2) | 2.5 | 79 | 42 | 800 | 182 | 179 |
| Ultra-rapide int (3) | 0.9 | 46 | 30 | 400 | 65 | 64 |
| Ultra-rapide ext (3) | 3.6 | 68+68 | 63 | 1600 | 262 | 257 |
| Brûleur | PORTEETHERMIQUE NOMINALE(KW) | GAZ METHANE - G20 20 mbar | ||||
| Diamètre injecteur1/100 mm | Débit réduit(W) | |||||
| Auxiliaire (1) | 1.05 | 72 | 400 | |||
| Rapide (2) | 2.5 | 108 | 800 | |||
| Ultra-rapide int (3) | 0.9 | 70 | 400 | |||
| Ultra-rapide ext (3) | 3.6 | 102+102 | 1600 | |||
| Brûleur | PORTEETHERMIQUE NOMINALE(KW) | GAZ METHANE - G25 25mbar | ||||
| Diamètre injecteur1/100 mm | Débit réduit(W) | |||||
| Auxiliaire (1) | 1.05 | 72 | 400 | |||
| Rapide (2) | 2.5 | 115 | 800 | |||
| Ultra-rapide int (3) | 1.0 | 77 (8)* | 400 | |||
| Ultra-rapide ext (3) | 3.7 | 105+105 | 1600 | |||
| *Monter la buse de diamètre 0,77 mm portant le numéro 8 marqué | ||||||
11. OPÉRATIONS FINALES POUR LES APPAREILS AU GAZ
Après avoir effectué les réglages susdits, recomposez l'appareil en procédant en sens inverse des opérations décrites au paragraphe "10.1 Remplacement des injecteurs de la table de cuisson".

Après avoir effectué le réglage avec un gaz différent du gaz d'essai, remplacez l'étiquette de réglage de gaz appliquée sur le carter par celle qui correspond au nouveau gaz employé. L'étiquette se trouve au Centre Après Vente Agréé le plus proche.
11.1 Réglage du minimum pour le gaz de ville et le méthane
Allumer le brûleur et le mettre en position minimum. Extraire la manette du robinet de gaz et agir sur la vis de réglage située à l'intérieur et à côté de la tige du robinet (selon les modèles), jusqu'à obtenir une flamme minimum régulière. Remonter la manette et vérifier la stabilité de la flamme du brûleur (en tournant la manette rapidement du maximum au minimum, la flamme ne doit pas s'éteindre). Répéter cette opération pour tous les robinets.

11.2 Réglage du minimum pour le gaz liquide
Pour le réglage du minimum avec du gaz liquide, vissez complètement en sens horaire la vis logée à l'intérieur et à côté de la tige du robinet (selon les modèles). Les diamètres des by-pass de chaque brûleur sont décrits dans le tableau "10.2 Tableaux des caractéristiques des brûleurs et injecteurs".
11.3 Lubrification des robinets
Avec le temps, il peut arriver que les robinets tournent difficilement et se bloquent. Les nettoyer à l'intérieur et en replacer la graisse lubrifiante. Cette opération devra être effectuée par un technicien spécialisé.
