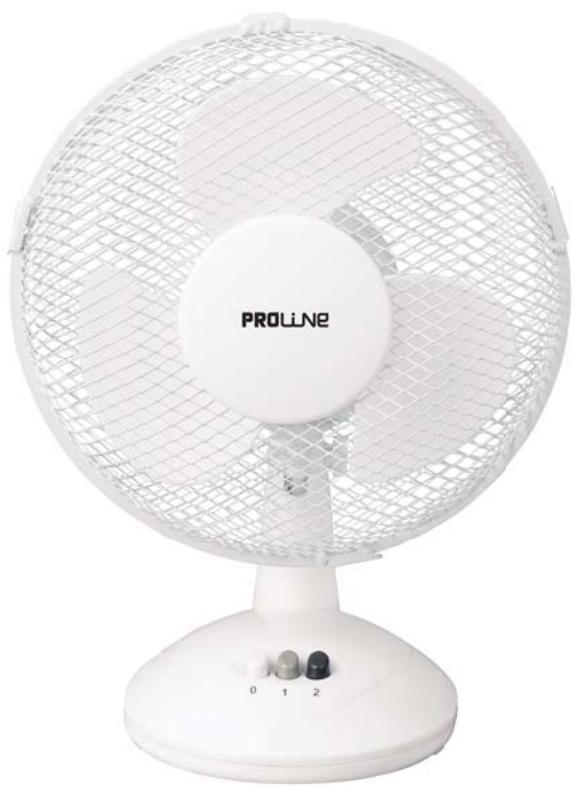

VT23 - Ventilateur PROLINE - Notice d'utilisation et mode d'emploi gratuit

Marque	PROLINE
Modèle	VT23
Type de produit	Ventilateur
Alimentation	220-240 V ~ 50 Hz
Puissance	30 W
Débit d'air maximal (F)	7,68 m³/min
Valeur de service (SV)	0,42 (m³/min)/W
Consommation en veille (PSB)	0,00 W
Niveau de puissance acoustique (LWA)	48,1 dB(A)
Vitesse maximale de l'air (c)	1,76 m/s
Norme de mesure	IEC 60879: 1986
Nombre de vitesses	2 (lente et rapide)
Fonction d'oscillation	Oui, bouton poussoir
Réglage d'inclinaison	Oui, par bouton de réglage
Type de commande	Boutons mécaniques (vitesse, oscillation, inclinaison)
Assemblage	Grille arrière, pale, grille avant avec clips
Nettoyage	Chiffon humide, ne pas immerger, ne pas utiliser de nettoyant chimique
Sécurité	Surface stable, ne pas utiliser avec régulateur à semi-conducteurs
Utilisation par enfants	À partir de 8 ans avec surveillance
Remplacement du câble	Par le fabricant ou un professionnel qualifié

FOIRE AUX QUESTIONS - VT23 PROLINE

Comment assembler mon ventilateur PROLINE VT23 ?

Avant tout, ne branchez pas l'appareil. Fixez la grille arrière sur le moteur avec l'écrou de verrouillage (tournez dans le sens horaire). Ensuite, glissez la pale sur l'arbre du moteur en alignant la rainure. Enfin, placez la grille avant (crochet en haut) et fixez-la avec la vis et l'écrou fournis, puis fermez les clips. Consultez la section ASSEMBLAGE de la notice pour plus de détails.

Comment nettoyer le ventilateur ?

Débranchez toujours le ventilateur avant le nettoyage. Utilisez un chiffon légèrement humidifié pour essuyer l'extérieur. N'immergez jamais le moteur dans l'eau et n'utilisez pas de produits chimiques ou abrasifs. Les grilles ne doivent pas être démontées une fois assemblées.

Comment régler l'inclinaison du ventilateur ?

Tenez fermement la base du ventilateur, puis tournez le bouton de réglage d'inclinaison situé sur la tête du ventilateur pour orienter le flux d'air. Après réglage, desserrez le bouton pour verrouiller la position.

Comment activer l'oscillation du ventilateur ?

Appuyez sur le bouton d'oscillation situé en haut du boîtier du moteur pour que le ventilateur oscille latéralement. Pour arrêter l'oscillation, relevez le même bouton.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que le câble d'alimentation est correctement branché sur une prise secteur fonctionnelle. Assurez-vous que le bouton de vitesse n'est pas sur la position 0 (arrêt). Si le problème persiste, le câble ou un composant interne peut être endommagé ; contactez le service après-vente.

Puis-je utiliser le ventilateur avec un variateur de vitesse ?

Non, il est interdit d'utiliser le ventilateur avec un régulateur de vitesse à semi-conducteurs (variateur). Cela pourrait endommager l'appareil ou présenter un danger.

Quelle est la consommation électrique en veille ?

La consommation en veille (PSB) est de 0,00 W, ce qui signifie que le ventilateur ne consomme pas d'énergie lorsqu'il est éteint mais encore branché. Cependant, pour une sécurité optimale, débranchez-le après usage.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique (LWA) est de 48,1 dB(A), ce qui correspond à un fonctionnement silencieux, comparable à une conversation à voix basse.

Les enfants peuvent-ils utiliser ce ventilateur ?

Oui, à partir de 8 ans et sous la surveillance d'un adulte, à condition qu'ils aient reçu les instructions nécessaires pour une utilisation en sécurité. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ne doit pas être effectué par des enfants sans surveillance.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange (grilles, pale, écrous) ne sont pas mentionnées dans la notice. En cas de besoin, contactez le service après-vente PROLINE ou un revendeur agréé. Notez que les grilles ne sont pas conçues pour être démontées après assemblage.

MODE D'EMPLOI VT23 PROLINE

VENTILATEUR ÉLECTRIQUE

ELEKTRISCHE VENTILATOR

VENTILADOR ELECTRICO

AVERTISSEMENTS

Cet apparéil est destiné à un usage domestique uniquement. Toute utilisation autre que cette prévue pour cet apparéil, ou pour une autre application que cette prévue, par exemple une application commerciale, est interdite.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être

effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

En ce qui concerne la méthode du nettoyage, reférez-vous à la section "NETTOYAGE ET ENTRETIEN" en page FR-12.

Avertissement! ÀpRES l'assemblage, il est strictement interdit d'enlever les grilles de protection lors de l'entretien ou du nettoyage.

N'utilisez jamais le ventilateur sans les grilles en place.

En ce qui concerne les informations détaillées sur l'assemblage et la façon de fixer le ventilateur avec des vis, reférez-vous dans la section "ASSEMBLAGE".

Une fois que le ventilateur est assemblé, il n'est plus possible de démonter les grilles.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

• L'appareil doit toujours reposer sur une surface stable lorsqu'il fonctionne.
• Afin d'éviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
• Ne faites pas fonctionner le ventilateur à proximé d'une fenêtre recouverte de buée.
• Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse à semi-conducteurs.
• Ne faites pas fonctionner le ventilateur dans une piece ou des liquides inflammables sont utilisés ou stockés.
• Débranchez toujours le ventilateur de la prise secteur après usage.
• Éteignez et débranchez le ventilateur de la source d'alimentation avant de le déplacer et avant de le nettoyer.

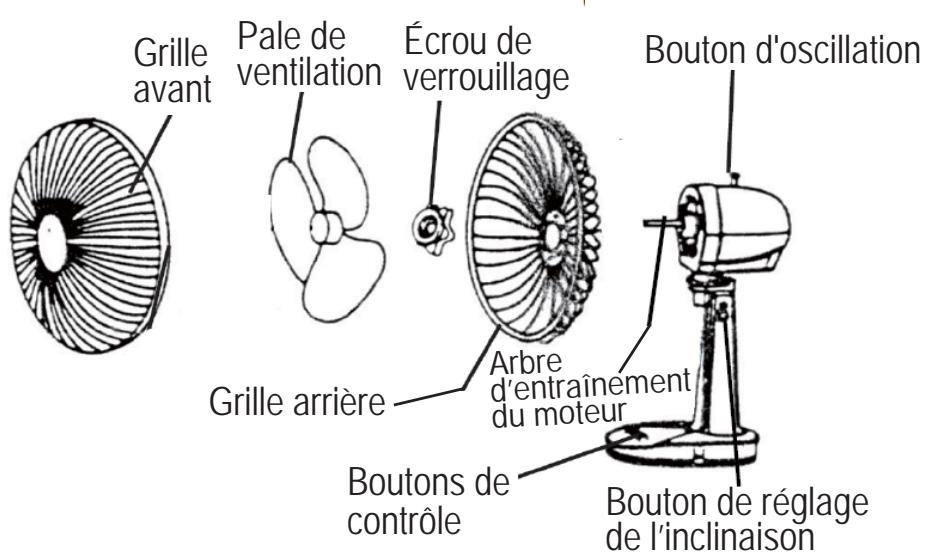

DESCRIPTION

ASSEMBLAGE

ATTENTION :

NE BRANCHEZ PAS le cable d'alimentation du ventilateur avant que l'appareil ne soit entiennent assemblé. Le ventilateur ne doit enaucun cas etre utilise si la pale de ventilation est fendue ou abimée.

Assemblage de la grille arrête

Dévissez l'écrou de verrouillage du moteur en le tournant dans les sens contraire des aiguilles d'une montre.

Placez la grille arrête sur le boîtier du moteur en positionnant la poignée de la grille arrête en haut, au-dessus du boîtier du moteur.

Insérez l'écrou de verrouillage et vissez-le dans le sens des aiguilles d'une montre pour fixer la grille arrière.

Assemblage de la pale de ventilation

Faites glisser la pale sur l'arbre d'entrainment du moteur en veillant à complètement insérer l'arbre du moteur dans la rainure de la pale.

Assemblage de la grille avant

Dévissez la petite vis de sécurité et l'écrou de fixation de la grille avant.

Attention!

Le crochet de la grille avant doit être placé en haut.

Alignez les trough des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

FONCTIONNEMENT

1. Placez le ventilateur sur une surface plane et stable.

2. Branchez le cable d'alimentation du ventilateur à une prise électrique murale.

3. Appuyez sur le bouton de contrôle 1 ou 2 pour sélectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, positionnez le bouton de contrôle de la vitesse sur 0.

0 = Arrêt 1 = Vitesse lente 2 = Vitesse rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur le bouton d'oscillation situé en haut du boîtier du moteur. Pour arrêtier les oscillations du ventilateur, relevez le bouton d'oscillation.
2. Réglage d'inclinaison
   Tenez fermement la base du ventilateur, puis tournez le bouton de réglage d'inclinaison de la tête du ventilateur pour ajuster la direction du flux d'air selon vos besoin ; enfin, desserrez le bouton.

NETTOYAGE ET ENTRETIEN

Débranchetzousjours leventilateur de la prise secteur avant de lenettoyer.

Une fois que le ventilateur est assemblé, il est interdit de démonter les grilles lors du nettoyage.

Nettoyez le ventilateur avec un chiffon légarement humidifié, puis séchez-le.

N'immergez pas le boitier du moteur dans de l'eau ni dansaucun autre liquide.

N'utilise pas de nettoyant chimique ou abrasif.

SPECIFICATIONS

Caracteristiques nominales: 220-240V~ 50Hz 30W

Débit d'air maximal(F):	7,68 m3/min
Valeur de service (SV):	0,42 (m3/min)/W
Consommation en veille (PSB):	0,00 W
Niveau de puissance acoustique du ventilateur(LWA):	48,1 dB(A)
Vitesse maximale de l'air (c):	1,76 mètres/sec
Norme de mesure de la valeur de service:	IEC 60879: 1986 (corr. 1992)

Nous nous excusons pour tout inconvenient causé par des incohérances mineures du manuel d'instructions, pouvant survenir en raison de l'amélioration et du développement du produit.
