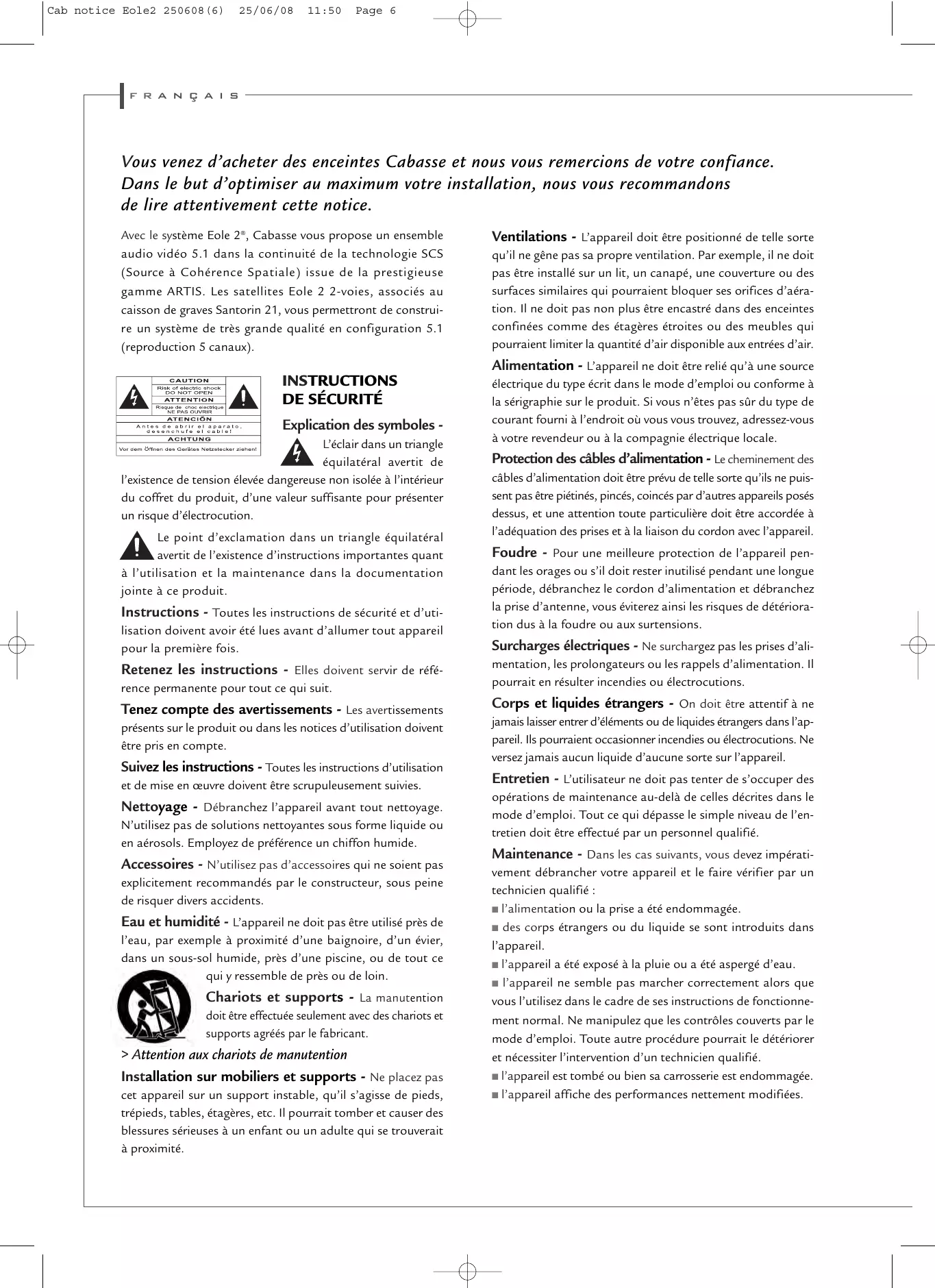

Avec le système Eole 2®, Cabasse vous propose un ensemble audio vidéo 5.1 dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS. Les satellites Eole 2 2-voies, associés au caisson de graves Santorin 21, vous permettront de construire un système de très grande qualité en configuration 5.1 (reproduction 5 canaux).
Explication des symboles L’éclair dans un triangle équilatéral avertit de l’existence de tension élevée dangereuse non isolée à l’intérieur du coffret du produit, d’une valeur suffisante pour présenter un risque d’électrocution. Le point d’exclamation dans un triangle équilatéral avertit de l’existence d’instructions importantes quant à l’utilisation et la maintenance dans la documentation jointe à ce produit.
électrique du type écrit dans le mode d’emploi ou conforme à la sérigraphie sur le produit. Si vous n’êtes pas sûr du type de courant fourni à l’endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Foudre - Pour une meilleure protection de l’appareil pendant les orages ou s’il doit rester inutilisé pendant une longue période, débranchez le cordon d’alimentation et débranchez la prise d’antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
être pris en compte.
N’utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide. Accessoires - N’utilisez pas d’accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.
Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu’il s’agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.
Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié : ■ l’alimentation ou la prise a été endommagée. ■ des corps étrangers ou du liquide se sont introduits dans l’appareil. ■ l’appareil a été exposé à la pluie ou a été aspergé d’eau. ■ l’appareil ne semble pas marcher correctement alors que vous l’utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d’emploi. Toute autre procédure pourrait le détériorer et nécessiter l’intervention d’un technicien qualifié. ■ l’appareil est tombé ou bien sa carrosserie est endommagée. ■ l’appareil affiche des performances nettement modifiées.
Attention ! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu’au fond
Conservez votre emballage pour un éventuel transport ultérieur de votre système. Attention ! Manipulez avec précaution les 11,5 kg du caisson de graves pour ne pas vous blesser. Attention ! Afin de réduire les risques d’incendie ou de choc électrique, ne pas exposer vos enceintes à la pluie ou à l’humidité. Attention ! Afin d’éviter tous risques d’asphyxie les emballages plastiques doivent être placés hors de portée des enfants.
■ 5 satellites Eole 2 avec socles magnétiques pour utilisation murale ou sur étagère, deux pieds. La version avec socle n'est pas conçue pour être montée au plafond. ■ 1 caisson de graves actif Santorin 21 et ses 4 pointes de découplage, 1 câble CINCH, 5 câbles haut-parleurs (3 x 6 m et 2 x 12 m), 1 cordon d’alimentation. Le satellite Eole 2 peut être posé 2, fixé au mur 3 ou fixé sur un pied 4.
Les satellites Eole 2 étant tous identiques, ils peuvent être utilisés indifféremment sur n’importe quel canal. Tous les satellites sont blindés magnétiquement de façon à prévenir toute interférence avec l’image de votre téléviseur, ils peuvent donc être placés à proximité de tout écran. ■ Aucun élément (table, fauteuil...) ne doit gêner la propagation directe entre les enceintes et l’auditeur. ■ Les satellites avant gauche et avant droit doivent être dirigés vers la zone d’écoute et placés de chaque côté de l’image, une distance comprise entre 2 et 5 m doit séparer les 2 satellites. ■ Le satellite central doit être placé le plus près possible de ■
écran. Placer le satellite à la verticale du centre de l’image pour une cohésion et une précision parfaite entre les dialogues et l'image. ■ Les satellites arrières doivent être placés à hauteur d’oreille ou plus haut si possible et légèrement en arrière de la zone d’écoute. ■ Le caisson de graves Santorin 21 doit être placé dans la zone d’écoute avant. Pour obtenir le meilleur résultat, il est toujours nécessaire de faire des essais d’emplacement du caisson de graves en fonction de l’acoustique de votre pièce. Afin de prévenir toute interférence avec l’image de votre téléviseur, placer le caisson de graves Santorin 21 à au moins 60 cm de votre téléviseur.
■ Une entrée LINE IN est reliée à la sortie SUBWOOFER/LFE de l’amplificateur audio vidéo à l’aide du câble CINCH. Vérifiez tous les raccordements effectués sur les satellites, le caisson de graves et l’amplificateur audio vidéo. Assurez-vous que chaque satellite est raccordé convenablement en fonction de sa position dans la pièce. Vérifiez que tous les conducteurs sont bien en phase (+/rouge dans +/rouge et -/noir dans /noir). Un branchement incorrect peut entraîner une perte totale de signal. Une fois cette vérification faite vous pouvez brancher votre amplificateur audio vidéo et le caisson de graves sur le secteur.
Avec le câble haut-parleur fourni, connecter les sorties de votre amplificateur intégré Hi-Fi aux bornes HIGH-LEVEL INPUT de l’amplificateur du Santorin 21, ensuite utiliser les sorties HIGH-LEVEL OUTPUT du Santorin 21 pour connecter les satellites Eole 2. Attention : respecter les polarités en reliant les bornes + entre elles et bien connecter les sorties gauche (L) aux entrées gauche (L). Attention ! Afin de prévenir les risques de choc électrique, veillez à enfoncer complètement les prises du cordon d’alimentation reliant le caisson de graves au secteur.
Veiller à bien positionner le commutateur de secteur 115V/230V sur le voltage adéquat. Le commutateur marche/arrêt du caisson de graves Santorin 21 dispose de 3 positions : ON : Marche permanente. AUTO : Marche automatique : le système se met automatiquement sur ON ou OFF en fonction de la présence ou de l’absence de signal venant de l’amplificateur. Pour arrêter le système il suffit donc d’éteindre l’amplificateur audio vidéo. ■ OFF : Arrêt. ■ ■ Le réglage moyen est obtenu avec le potentiomètre VOLUME en position 12 H. Pour un réglage optimum de ce niveau, nous vous conseillons de l’effectuer à partir d’une source stéréo (CD). À l’aide du TEST TONE de votre amplificateur audio vidéo, ajuster le niveau du canal. ■ PHASE : en général, il faut positionner le potentiomètre sur 0°. Cependant, nous vous conseillons les 2 positions suivantes : - régler le potentiomètre sur 0° lorsque le caisson de graves et les satellites avant sont positionnés sur un arc de cercle à équidistance de la zone d’écoute.
• Assurez-vous que la source est bien sélectionnée sur l’amplificateur audio vidéo (vidéo, CD, DVD, tuner...). • Vérifiez les raccordements des satellites. • Assurez-vous que les connexions entrées sorties numériques entre lecteur CD/DVD et amplificateur audio vidéo sont correctes et faites par câble coaxial ou optique.
• Éloignez le caisson de graves du mur ou d’un angle de la pièce pour diminuer le niveau de l’extrême grave • Ajuster le potentiomètre VOLUME du caisson de graves. • Ajuster le contrôle LFE de votre amplificateur audio vidéo.
Le tableau ci-dessous vous indique les réglages à adopter dans le menu "SET-UP" de votre amplificateur audio-vidéo : Après avoir sélectionné le mode "ON" pour le caisson de graves, il faut régler la fréquence de coupure haute du caisson sur 150 Hz.
Ce symbole, représentant une poubelle sur roues barrée d’une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s’assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l’environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
N’utiliser aucun solvant, produit chimique ou solution de nettoyage contenant de l’alcool, de l’ammoniaque ou un abrasif. Le tissu de protection des satellites ou du caisson Santorin 21 peut être nettoyé à l’aide d’un aspirateur si nécessaire ; attention les haut-parleurs du satellite Eole 2 étant très proches de la grille de protection, une aspiration à trop forte puissance pourrait endommager votre satellite Eole 2.
Pour connaître la liste des revendeurs agréés Cabasse, contactez-nous ou consultez notre site Internet www.cabasse.com.
Eole 2 SYSTEM. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
