MODE D'EMPLOI PCK 785 DEU INOX BOSCH

Nous vous remercions et felicitons de votrechoix.

Cet apparéil pratique, moderne et fonctionnel a été fabriqué avec des matériaux de toute première qualité. Ces matériaux ont été soumis à un contrôle de qualité très strict tout au long du processus de fabrication et ils ont été méticuleusement testés afin que ce produit respecte toutes vos exigences dans l'objet d'obtenir une cuisson parfaite.

Nous vous prions donc de dire et de respecter ces instructions très simples pour pouvoir garantir des résultats sans égalès sa première utilisation. Ce manuel contient des informations importantes, non seulement sur l'utilisation de l'appareil mais aussi sur sa sécurité et maintenance.

Pendant leur transport, nos produits sont conditionnés dans un emballage protecteur efficace. En ce qui concerne cet emballage, nous nous limitons à ce qui est absolument indispensable, tout l'emballage étant recyclable. Vous pouvez contributor à la conservation de l'environnement, comme nous le faisons nous-mêmes. Nous vous recommendons donc de le déposer dans le conteneur le plus proche de votre domicile disposé à cet effet.

L'huile utilisée ne doit pas'être jetée dans l'évier vu que cela pourrait avoir de graves répercussions sur l'environnement. Déposez-la dans un recipient fermé et apportez-la à un point de collecte ou, à défaut, déposez-la dans la poubelle (elle finira dans une décharge contrôle, ce qui n'est pas la(Meilleure solution mais évite la pollution de l'eau). C'est pour le bénéfice de vos enfants et de vous-même. Avant de vous défaire d'un apparéil usage, mettez-le hors d'état. Remettez-le ensuite à un centre de collecte de matières recyclables. Notre administration locale vous fournira les informations nécessaires sur le centre de collecte le plus proche de chez vous.

POUR VOTRE SECURITE 24

Informations importantes pour l'installation et utilisation 25

Pour la sécurité 27
Avant la première mise en service 30
Pour son utilisation 30

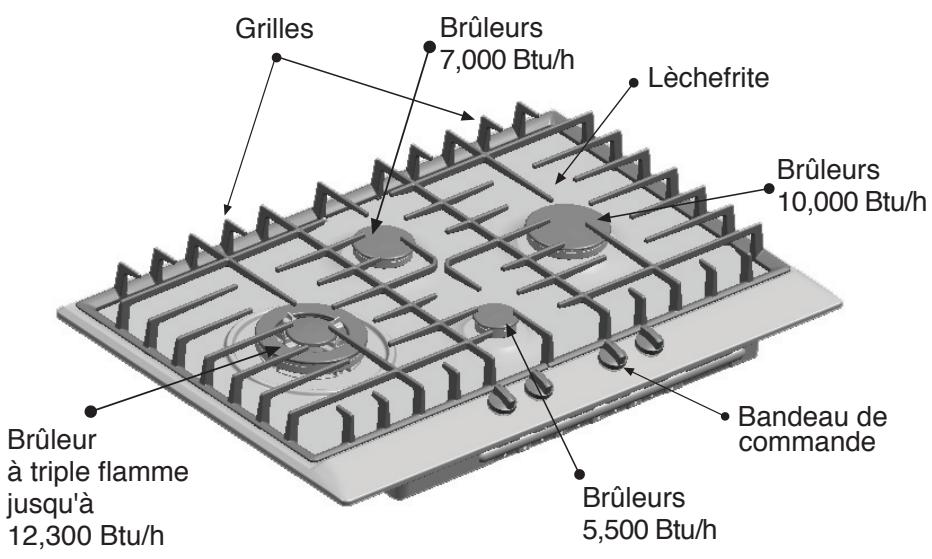

Présentation de votre nouvelle table de cuisson 31

Brûleurs à gaz 32

Conseils pour cuisiner 33
Ustensiles de cuisine appropriés 33

Avertissements d'utilisation quant à la préparation 34

Normes d'utilisation pour la plaque en acier :

Nettoyage et conservation 35

Situations anomalies 36

Instructions d'installation 37

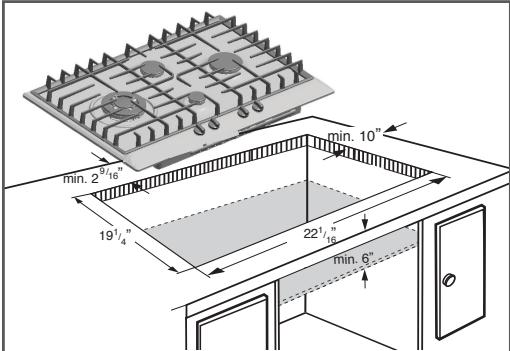

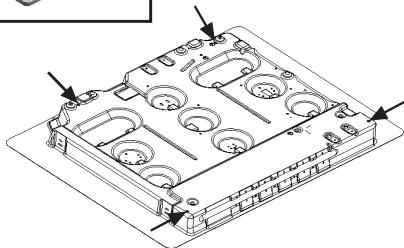

Installation de la table de cuisson dans le meuble :

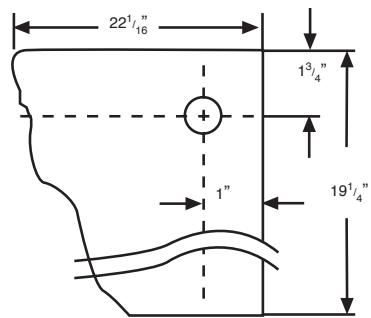

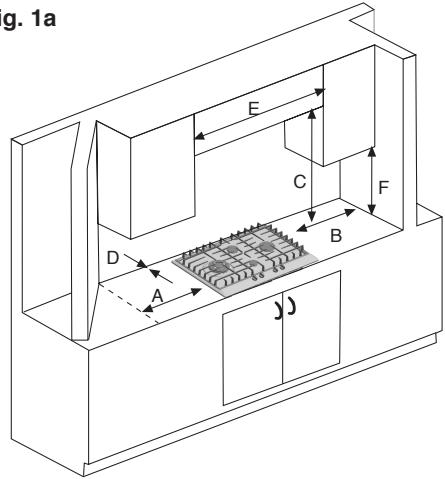

Mesures de l'encastrement 37
Connexionélectrique 39

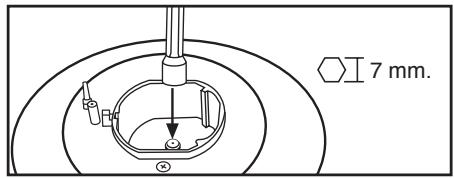

Changement du type de gaz : de gaz de ville à propane 40

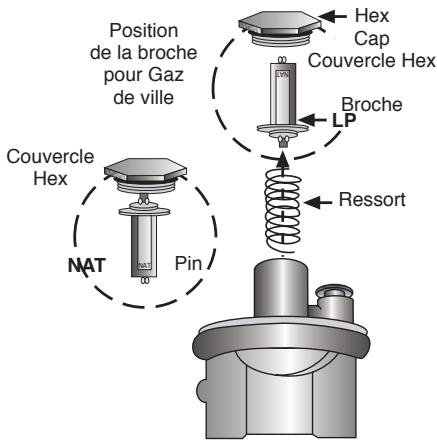

Transformer le régulateur de pression : de 6" W.C à 10" W.C. 41

Conditions de Garantie 42

Pour votre sécurité

AVERTISSEMENT : un incendie ou une explosion provoquant des dégats matériels, des blessures sur les personnes, voire un décès, peuvent découvert du non respect strict des informations containues dans leprésent manuel.

Ne pas stocker ni utilisez d'essence ni d'autres vapeurs ou liquides inflammables à proximé de cet apparéil ou de tout autre apparéil électrique.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ?

• Necherche pas à allumer quelque apparéil électrique que ce soit.
• Ne touchez aucune commande électrique, n'utilisez aucun téléphone dans le bâtiment.
• Appelez immédiatement votre fournisseur de gaz depuis le téléphone de votre voisin. Suivez les consignes que vous donnera votre fournisseur de gaz.
• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les service des pompiers.

L'installation et la mise en service doivent être réalisées par un installateur qualifié, une agence spécialisée dans le SAV ou bien par votre fournisseur de gaz.

VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE CONTINUER

Informations importantes pour l'installation et l'utilisation

1 - Ne permettez pas que des flammes dépassent le bord de l'ustensile de cuisine. Cette instruction est fondée sur des considérations de sécurité.
2 - N'oubliez pas que l'appareil chaffen lorsqu'il est en fonctionnement. Le sens commun est important. L'extinction des flammes ne signifie par que les pieces ne sont plus chaudes.
3 - Pour des raisons de sécurité, cet apparéil ne doit pas être destiné àchauffer une pièce.
4 - Assurez-vous de déconnecter l'alimentation électrique avant de démonter l'appareil.
5 - Maintenez la zone de l'appareil propre et libre de matieres combustibles, par exemple essence, autres vapeurs et liquides inflammables.
6 - N'obstruez pas le flux d'air de combustion et de ventilation.
-Si un brûleur s'éteint et que du gaz s'échappe, ouvrir les portes et les fenêtres. Attendre que le gaz dissipe avant d'utiliser la cuisineira.
-S'il y a une odeur de gaz, I'installeur n'apas bien vérifie les fuites a gaz. Si les joints ne sont pas parfaitement etanches, il peut y avoir une petite fuite de gaz, et de la, une légere odeur. Trouver une fuite de gaz n'est pas une procEDURE a faire soi-même. Certaines fuites ne peuvent être trouvées qu en plaçant le contrôle du bruleur en position ON et ceci doit'être accompli par un technicien en entretien et réparation qualifié. Voir Avertissement, page 24.
7 - Il faut conserver une distance minimum de 762 mm (30") entre la table de cuisson à gaz et les armoires placées sur la partie supérieure.
8 - Le régulateur de pression de gaz fourni avec l'appareil doit être installé sur la ligne des tuyaux de gaz.

9 - L'appareil et sa soupape d'arrêt individuelle doit être déconnectés du circuit d'alimentation en gaz pendant la réalisation d'un test de mise en pression du système à des pressions d'essay excédant 3,5 kPa (1/2 psig).
L'appareil doit'être isolé du circuit d'alimentation en gaz par fermeture de son robinet d'arrêt manuel individuel pendant la réalisation d'un test de pression du circuit d'alimentation de gaz à des pressions d'essai équivalentes ou inférieures à 3,5 kPa(1/2 psig)
10 - Important : quand un réseau très grand est utilisé , laissez un espace minimum de 50 mm (2") pour éviter d'endommager la surface du plan de travail de la table de cuisson en bois, plastique ou dans d'autres matériaux ne résistant pas à la chaleur. Surveillance en permanence l'huile ou la graisse chaude.
11 - Veiller à ne pas laisser de l'huile ou de laGRAISSÉ sans surveillance.
- Toujours allumer la hotte lorsqu vous cuisinez à température élevée ou que vous faites flamber de la nourriture (p.ex. des crèpes Suzette, des cerises jubilées, du boeuf au poivre flambe).
Utiliser une température elevée sur la plaque de cuisson seulement lorsque nécessaire. Afin d'éviter les débordements et les éclaboussures, chauffer l'huile lentement à feu pas plus élevé que moyen. L'huile chaude peut cause des brûlures et des blessures graves.
- Ne jamais déplacer une casserole d'huile chaude, surtout une friteuse. Attendre qu'elle soit refroidie.

12 - Ne pas nettoyer la cusinière alors qu'elle est encore chaude. Certains produits nettoyants produit des vapeurs nocives lorsqu'ils sont appliqués sur une surface chaude. Les linges ou éponges mouillés peuvent cause des brûlures par la vapeur.

Aprés un renversement ou un débordement, éteindre le brûleur et laisser refroidir la plaque de cuisson. Nettoyer autour du brûleur et des orifices de combustion. ÀpRES le nettoyage, vérifier le bon fonctionnement.

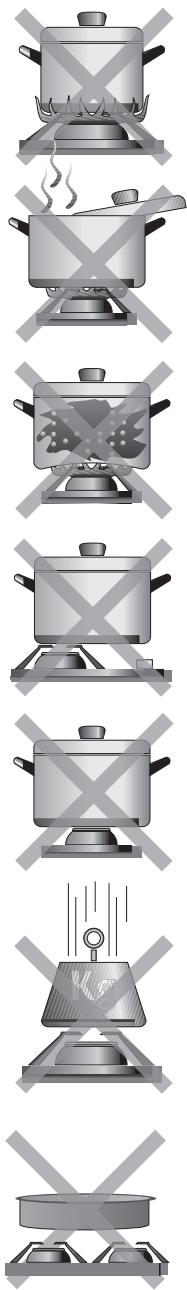

Utiliser une dimension appropriée de casserole. L'utilisation d'un ustensile de cuisson trop petit expose une partie de I'element chauffant ou du brûleur au contact direct et l'ignition des vêtements peut en résultatter. Choisir un ustensile de cuisson au fond plat et assez grand pour couvir la surface de I'element chauffant. Cette ciusière est munie d'elements chauffants de différentes dimensions. Adapter la dimension de I'ustensile de cuisson à la dimension de I'element chauffant ou du brûleur augmentera aussi l'efficacité.

13- Pour éviter demettre en danger la
sécurité électrique de l'appareil, il est interdit
d'utiliser des appeareils de nettoyage à jet vapeur
de haute pression.
La plaque signalétique se trouve sur la partie
inférieure de l'appareil.

Cet apparéil ne peut être utilisé dans des armoires mobiles, des vehicules de loisirs ou des mobil-home.

ATTENTION: NE JAMAIS utiliser cet apparéil comme chauffage d'appoint: risque d'intoxication au monoxyde de carbone et de surchauffe de l' apparéil.

Cet apparéil a été testé conformément aux normes ANSI/CSA Z 21.1 concernant les apparéils de cuisson électroménager (USA) et CAN1.1-M81 (Canada)

Uniquement si l'installation est effectuee aux USA :

Cette installation doit respecter les lois locales ou, à défaut, le National Fuel Gas Code (Loi nationale sur le gaz combustible), ANSI Z 223.1/NFPA 54, édition actuelle.

Si vous utilisez une source électricque externe, l'appareil doit être mis à la terre conformément aux lois locales ou, à défaut, au National Electrical Code (Loi électricque nationale) ANSI/NFPA 70, édition actuelle.

Installations pour Massachusetts

1. L'installation doit être effectuee par un technicien ou un entrepreneur un plombier qualifie ou avec licence par I'etat ou la province ou la région ou l'appareil est instalé.
2. La soupape d'arrêt doit être un robinet de gaz à poignée en T.
3. Un connecteur de gaz flexible ne doit pas dépasser 36 po.

Uniquement si l'installation est effectuee au Canada :

L'installation doit respecter le CAN 1-B149.1 et .2- Lois sur l'installation d'appareils à combustion à gaz et/ou les Lois locales.

Cet apparéil, quand il est installé, doit être mis à la terre conformément aux lois locales ou, à défaut, au CSA Standard C22.1-Loi Electrique du Canada, Partie I actuelle.

Indications importantes de sécurité

Pour la sécurité

Lisez attentivement toutes les instructions de ce Manuel de fonctionnement et de maintenance avant d'utiliser votre nouvelle table de cuisson. En tant qu'utilisateur, vous estes responsable de la maintenance ainsi que de l'utilisation correcte de cet appeareil chez vous.

AVERTISSEMENT : Ces précautions réduiront les risques de brûlures, d'électrocution, d'incendie et de blessures personnelles. Faites très attention quand vous utilisez cette table de cuisson vu que cet apparéil libère une chaleur intense et peut augmenter le risque d'accidents.

Quand des apparèls de cuisine sont utilisés, il faut suivre les précautions de base suivantes sur la sécurité :

Assurez-vous que l'installation et la mise en service sont correctes. Suivez les instructions d'installation fournies avec ce produit. Seul un technicien qualifié peut réaliser l'installation et la mise à la terre de la table de cuisson. N'utilise pas l'appareil s'il est endommagé.
- Demandez à l'installateur de vous montré l'endetroit où se trouve le robinet d'arrêt du gaz, pour savoir comment et où il faut couper l'arrêtée de gaz à la table de cuisson.
- Pour prévenir une accumulation de monoxyde de carbone, ne pas bloquer pas les évents d'áération de l'appareil.
- Ne répAREz ni remplacez aucune partie de l'appareil à moins que ce manuel le recommende spécifiquement. Tous les autres services doivent être réalisés par un technicien qualifié.

• Il est interdit de laisser des enfants seuls ou sans surveillance dans une zone où des apparcells sont utilisés. Ne permettez à personne de s'asseoir ou de rester debout sur une partie de l'appareil.
• Dès que des enfants sont en âge d'utiliser l'appareil, il est de la responsabilité des parents ou des représentants légaux d'assurer qu'ils sont instruits des pratiques de sécurité par des personnes qualifiées.
• Ne pas laisser les enfants se servir de la cusinière à moins d'être étretre étroitement surveillés par un adulte. Le enfants et les animaux domestiques ne devraient pas être laissés theirs ou sans surveillance pres d'une cusinière en marche. On ne devrait jamais les laisser jouer autour de la cusinière, qu'elle soit utilis ou non.
• Ne placez pas d'objets éveillant l'intérêt des enfants sur la table de cuisson ou derrière celleci. Si les enfants montent sur l'appareil pour prendre ces objets, ils peuvent souffrir de graves blessures.

• Ne pas utiliser de papier aluminium ou de doublure de protection dans quelles partie que ce soit de l'appareil, surtout les cuvettes de propriété des éléments de surface ou le fond du four. L'installation de ces doublures peut causeur un risque de choc électrique ou d'incendie.

• Ne pas laisser du papier aluminium, du plastique, du papier ou du tissus venir en contact avec un brûleur chaud ou une grille chaude. Ne pas laisser s'evaporer complètement l'eau des chaudrons.

• N'utilise aucune partie de la table de cuisson pour ranger des objets. Les matieres inflammables peuvent prendre feu et les objets en plastique peuvent fondre ou prendre feu également.
• Eteignez les flammes à l'aide d'un couvercle aux dimensions correctes, d'un léchefrites ou d'un autre plateau en métal puis essayez d'eteindre le brûleur à gaz. Faites très attention et évitez de vous brûler. Si les flammes ne sont pas éteinées immédiatement, évacuez le lieu et appelez les pompiers.
• En connectant les apparèils électriques près de la table de cuisson, assurez-vous que les câbles ne touchent aucune surface de cuisson chaude.
  · Si la table de cuisson se trouve pres d'une fenetre, assurez-vous que les rideaux ne peuvent pas voler sur ou pres des brûleurs de la table de cuisson et provoquer un incendie.

AVERTISSEMENT-POUR RÉDUIRE LES RISQUES D'INCENDIE DE GRAISSE:

a) Ne jamais laisser les éléments de surface allumés à haute intensité sans surveillance. Les débordements par bouillonnement provoquent de la fumée et des débordementsGRAISSEux qui peuvent prendre prende feu. Chauffer l'huile lentement à feu bas ou moyen.
b) Toujour allumer la hotte lorsque vous cuisinez à température élevée ou que vous faites flamber de la nourriture (p.ex. des crêpes Suzette, des cerises jubilées du boeuf au poivre flambe).
c) Nettoyer fréquemment le ventilateur d'aération. Ne pas laisser laGRAISSESACCUMULER sur le ventilateur ou sur le filtre.
d) Utiliser la bonne dimension de casserole. Toutjours utilise un ustensile de cuisson d'une dimension appropriée à l'objet de surface.

Étouffer les flammes des yeux de cuisson autres que les yeux de graisse, avec du bicarbonate de soude. Ne jamais utiliser d'eau sur les incendies de cuisson.

Avoir un extincteur approprié à portée de la main, à proximité, très visible et facilement accessible près de la cusinière.

AVERTISSEMENT-POUR RÉDUIRE LES RISQUES DE BLESSURES PERSONNELLES DANS LE CAS D'UN INCENDIE D'GRAISSE, OBSERVERS LES CONSIGNES SUIVANTES:

a) ÉTOUFFER LES FLAMMES avec une couvercle bien ajusté, une tôle à biscuits ou un plateau en métal, et ensuite fermer le brûleur. ÉTRE PRU-DENT POUR ÉVITER DE SE BRÜLER. Si les flammes ne s'éteignent pas immédiatement, ÉVA-CUER LES LIEUX ET APPELER LE SERVICE D'INCENDIE.
b) NE JAMAIS RAMASSER UNE CASSEROLE EN FEU-Vous pourriez vous brûler.
c) NE PAS UTILISER D'EAU, y compris un linge à vaisselle ou une serviette mouillée-il s'ensuivrait une violente Explosion de vapeur.
d) Utiliser un extincteur SEULEMENT si:

1) Vous savez que votre extincteur est de classe A BC et vous savez deja comment le faire fonctionner.
2) L'incendie est petit et confiné à l'espace où il s'est allumé.
3) Quelqu'un appelle le service d'incendie.
4) Vous pouvez combattre l'incendie en ayant le dos vers une sortie.

• Faites attention à ce que les vêtements, les gants e cuisine ou d'autres matières inflammables entrent en contact avec un brûleur ou une grille de cet appeareil ou qu'ils soient à proximé de ceux-ci, tant qu'ils n'ont pas refroidi. Le tissu peut prendre feu et provoquer des blessures personnelles.

• N'utilise que des gants de cuisine secs.
  gants de cuisine mouillés ou humides sur les surfaces chaudes peuvent provoquer des brûlures de vapeur N'utilise pas de serviettes ni d'autres produits textiles volumineux comme des gants de cuisine. Faites attention à ce que les gants de cuisine ne touchent pas les grilles chaudes des brûleurs.

• Par sécurité personnelle, portez des vêtements appropriés. Vous ne devez pas porter de vêtements flottants ni de manches qui dépassent quand vous utilisez cet apparéil. Certains textiles synthétiques peuvent prender feu facilement et ne doivent donc pas être portés pour cuisiner.

Au cas ou vos vêtements prendaient feu, mettez-vous à terre et roulez-vous au sol immédiatment pour étoffer les flammes.

• Cét appeareil a été concu pour la cuisson d'aliments. Pour des raisons de sécurité, n'utilise jamais la table de cuisson pour chauffer une piece vu que l'appareil pourrait s'endommager.
• Cette cusinière est destinée à un usage normal par un ménage familial seulement. Elle n'est pas approuvée pour un usage à l'extérieur. Voir la garantie. Pour toute question, communiquer avec le fabricant.
• Quand vous utilisez la table de cuisson : NETOUCHEZ PAS LES GRILLES DES BRULEURS OULES ZONES ENVIRONNANTES. Elles sont suffisamment chaudes pour provoquer des brûlures.
• AVENTISSEMENT: Pour prévenir une recrudescence soudaine du feu, toutes les grilles doivent être positionnées correctement sur la plaque de cuisson, chaque fois que cette-ci est utilisé. Chaque patte doit être positionnée dans l'encoche correspondante sur la plaque de cuisson. Ne pas utiliser une grille endommagée.
• Ne laissiez jamais la table de cuisson sans surveillance. Les débordements produit de la fumée et des déversements de graisse qui peuvent prende feu.
• Ne chauffez pas de conteneurs d'aliments sans les ouvrir. Une accumulation de pression peut provoquer l'explosion du conteneur.
• Ne pas faire chauffer ou rechauffer la nourriture dans un contenant qui n'a pas ete ouvert. L'augmentation de la pression pourrait faire exploser le contenant et provoquer des blessures.

• Quand vous cuisinez, reglez le contrôle du brûleur de sorte que la flamme chaude ne touche que la partie inférieure du écipient et faites attention à ce qu'elle ne dépasse pas les bords.

• Faites attention à ce que les courants d'air provoqués par les ouvertures de ventilationforcée ou de ventilateurs ne souffient pas la matière inflammable vers les flammes ou poussent les flammes de sorte à ce qu'elle dépassent des bords du recipient.

• Utilisez toujours des ustensiles ayant la partie inférieure plate et dont le fond est suffisamment grand pour couvir le brûleur. Si vous utilisez des ustensiles ayant des dimensions inférieures, une partie de la flâme peut être à découvert et incendier les vêtements.
• Pour minimiser le risque de brûlures, d'ignition des matières inflammables et de déversements non voulus, placez les manches des ustensiles vers l'intérieur, de sorte qu'ils ne dépassent pas des zones de travail adjacentes, des zones de cuisson ou du bord de la table de cuisson.
• Pour éliminer le risque de brûlure ou d'incendie en tendant le bras au-dessus d'éléments de surface chauffés, éviter de placer des armoires de rangement au-dessus des éléments de sufface. Si l'on doit placer une armoire de rangement, on peut réduire le risque en installing une hotte qui reassert horizontalément d'au moins 12,7 cm (5 po) au-delà du bas de l'armoire.
• Prenez le manche du récipient pour éviter que l'ustensile se déplace en remuant ou en returnant les alimentés.
  LA GRAISSE EST INFLAMMABLE. Laissez refroidir la graisse chaude avant d'essayer de la manipuler. Evitez d'accumuler des depôts de graisse. Nettoyez la table de cuisson après chaque utilisation.
• Pour que les brûleurs s'allument et fonctionnent correctement, maintenez propres les sorties. Il faut nettoyer ces sorties quand il s'est produit un déversement ou quand le brûleur ne s'allume pas, même si les allumeurs électroniques font click. Consultez la section sur l'entretien et la maintenance.
• Ne soulevez jamais une casserole en feu car vous pourriez vous brûler.

• Nettoyez la table de cuisson avec précaution. Evitez les risques de brûlures provoqués par la vapeur ; n'utilise pas d'éponge ni de chiffon mouillé pour nettoyer la table de cuisson tant qu'elle est chaude. Certains produits de nettoyage produit des vapeurs nocives s'ils sont appliqués sur une surface chaude. Suivez les instructions fournies par le fabricant du produit de nettoyage.
  Assurez-vous d'avoir eteint tous les contrôles de la table de cuisson et qu'elle est froide avant d'utiliser un produit de nettoyage en aerosol sur la plaque de cuisson ou autour de celle-ci. Les produits chimiques Produisant I'action de pulverisation, en presence de chaleur, peuvent prender feu ou provoquer une corrosion des pieces metalliques.

• Les surfaces cachées peuvent avoir des bords tranchants. Étre prudent lors du contact avec les parties arrêté et en dessous de l'appareil.

• Seuls des techniciens agrés都可以 effectuer les services nécessaires. Les techniciens doivent déconnecter l'alimentation électrique avant de réaliser les services de maintenance de cette unité.
• Ne jamais modifier ou ALTERER l'assemblage de l'appareil. Par exemple, ne pas enlever les pieds de nivellement, les panneaux, les couvre-fils ou les supports/vis antibasculement.
• Installez un détector de fumées dans la cuisine ou à proximité.
• Installer un robinet d'arrêt du gaz près de l'appareil. Il doit être facilement accessible en cas d'urgence.
• La garantie de cet apparéil ne couvre pas les dommages survenus suite au non respect de ces instructions. Modifications techniques réservées.
• Avertissement concernant la California Proposition 65: la combustion de gaz de cuisson générale certains sous-produits qui figurent sur la liste des substances considérées par l'Etat de Californie comme susceptibles de provoquer des cancers ou des lésions des organes reproductiveurs. La loi californienne impose aux entreprises d'avertir les clients du risque potentiel lié à l'exposition à ces substances. Pour minimiser cette exposition, utilisez toujours l'appareil conformément aux instructions figurant dans ce manuel et assurez une bonne ventilation de la pierce lorsque vous faites la cuisine au gaz.
• Pendant la réalisation de processus de maintenance, l'appareil doit être éloigné du réseau de courant électrique. Retirez à cet effet la fiche du réseau ou actionné la protection correspondante. Fermez l'alimentation de gaz. Pour pouvoir garantir la sécurité électrique de l'appareil, seuls des techniciens agréés pourront réaliser les réparations correspondantes.

Droit de réaliser des modifications techniques réservé.

Avant la première mise en service

Retirez l'emballage de l'appareil et éliminez-le conformément aux réglementations locales. N'oubliez pas qu'il existe d'autres accessoires en plus de l'emballage. Maintenez les éléments de l'emballage et les revêtements en plastique hors de portée des enfants.

Vérifiez l'objet de l'appareil avant de l'installer pour vous assurer qu'il ne s'est produit aucun dommage pendant son transport.

Seul un personnel/agree pourra installer l'appareil et le connecter avant la première mise en service conformément aux réglementations en vigueur des entreprises fournissant le gaz et à la réglementation locale sur les travaux civils.

Tournez les manettes de commande sur ● avant de connecter l'appareil au réseau électrique.

Le nombre de série de l'appareil se trouve sur la note de contrôle jointe au present manuel. Pour des raisons de garantie, conservez cette note avec les instructions d'utilisation et de montage.

Lisez attentivement les instructions de montage et d'utilisation avant de mettre en marche votre apparéil.

Nettoyez consciencieusement l'appareil et les accessoires quand vous les utilisez pour la première fois. Vous éliminerez ainsi les possibles odeurs à neuf et les restes de poussière (consultez le chapitre sur le nettoyage et l'entretien)

Pour son utilisation

L'utilisation d'un appeareil de cuisson à gaz produit la formation de chaleur et d'humidité dans la

pièce où il est placé. Assurez-vous que la pièce incorpore les conditions de ventilation appropriées.

Maintenez ouverts les canaux de ventilation. L'utilisation prolongée de l'appareil avec plusieurs groupes ou avec tous les groupes de cuisson peut demander une ventilation supplémentaire, comme l'ouverture d'une fenetre ou d'une porte ou une extraction d'air plus intense à l'aide d'une hotte aspirante.

Pour garantir une bonne combustion, la pièce où se trouve l'appareil doit avoir un volume minimal de 1240 cft (35 m3) et posseder une porte donnant sur l'extérieur ou une fenêtre pouvant s'ouvrir.

Il est interdit d'utiliser simultanément des rôtiisores, des poêles ou des pierres pour grill chaudes sur plusieurs brûleurs vu que l'accumulation de chaleur pourrait endommager l'appareil.

Si des casseroles ayant de grandes dimensions sont utilisées, il faudra maintainir une séparation minimum d'environ 50 mm (2") entre la casserole et les matériaux inflammables péripériques. Entre la manette de commande ou le bandeau de commande et la casserole ou la poèle, il faudra maintainir une séparation minimum d'environ 50 mm (2"). Le rècant de cuisson ne devra pas toucher le bandeau de commande.

Si les cassetoles ou les poèles sont retirees momentanément, placez la table de cuisson sur la graduation minimum. Ainsi sera réduit le risque de brûlures en travaillant à côte de flammes ouvertes ; de plus, la consommation de gaz sera économisée ce qui favorisaient l'environnement.

S'il se produit un defaulted alimentation, l'appareil ne devra pas etre utilise.

Si l'appareil ne fonctionne pas correctement, contactez le service technique.

BRULEUR	Ø MINIMUM RECIPIENT	Ø MAXIMUM RECIPIENT
Brûleur à triple flamme	≥ 9”
Rapide	9”	10”
Semi-rapide	6”	8”
Auxiliaire	5”	6”

Présentation de votre nouvelle table de cuisson

Brûleurs à gaz

Fig.1

Fig.2

Chaque commande de mise en marche indique le brûleur qu'elle contrôle. Fig. 1.

Pour allumer un brûleur, appuyez sur la commande du brûleur choisi et tournez-la vers la gauche, en la maintainant au maximum quelques secondes jusqu'à ce que le brûleur s'allume, puis relâchéz-la, et règlez-la sur la position souhaitée. Répétez l'opération s'il ne s'allume pas.

ATTENTION: Tous les allumeurs font une etincelle lorsqu'un seul brûleur est mis en circuit. NE pas toucher aux brûleurs lorsque la surface est utilisée.

Si les bougies sont sales, l'allumage sera défectueux, maintenez votre plaque de cuisson toujours très propre. Ce nettoyage doit être réalisé avec une petite brosse, en faisant attention à ce que la bougie ne subisse pas d'impact violent.

Si vous plaque de cuisson ne possède aucun type d'allumage automatique, approchez un type de flamme (briquet, allumettes, etc.) du brûleur.

Votre table de cuisson peut-disposer de thermocouples de sécurité qui empêchent la sortie de gaz en cas d'extinction accidentelle des brûleurs. Fig. 2.

Pour allumer et activer ce système innovateur, procédez de la même manière, mais en appuyant sur le bouton de commande jusqu'à ce que se produit l'allumage, qu'apparaisse la flamme, et qu'elle ne s'éteigne pas.

Si l'allumage ne se produit pas, repézez l'opération en maintainant enforcée la commande entre 1 et 5 secondes.

Pour éteindre, tournez la commande vers la croite jusqu'à la position correcte ● . En réalisant cette opération, le système d'allumage peut fonctionner à nouveau. Ceci est tout à fait normal.

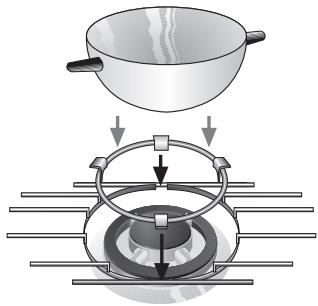

Grilles complémentaires

Fig. 3

Votre table de cuisson moderne et fonctionnelle dispose de robinets progressifs qui permettent de tracer le réglage nécessaire entre la flamme maximum et minimum.

Les brûleurs à triple flamme sont très pratiques et commodes pour cuisiner avec des poêles à paella, des Wok chinois (tous types de plats asiatiques) etc.

L'utilisation de l'appareil à gaz produit de la chaleur et de l'humidité dans la pierce où il est installé. Vous doivent vous assurer que la cuisine possède une bonne ventilation, que les orifices de ventilation naturelle sont ouverts ou installer un dispositif de ventilation mécanique (hotte aspirante).

L'utilisation continue de votre apparéil peut requérir une ventilation supplémentaire, par exemple d'ouvrir une fenêtre (sans provoquer de forts courants d'air) ou d'augmenter la puissance de la ventilation mécanique si elle existe.

Selon le modele, votre table de cuisson peut comprendre une grille complémentaire indispensable, sur le bruleur à triple flamme pour des recipients ayant un diamètre supérieur à : 26 cm, grils, casseroles en terre et toute classe de recipients concaves (Wok chinois, etc.).Fig. 3

Le fabricant decline toute responsabilité si ces grilles supplémentaires sont utilisées ou pas utilisées de façon correcte.

Conseils pour cuisiner

	Très fort Fort	Moyen	Lent
Brûleur à triple flamme	Bouillir, cuire, rôtir, dorer, paellas et cuisine asiatique (Wok).	Réchauffer et maintainir au chaud : plats préparés et cusinés. Décongélation.
Rapide	Escalope, steak, omelette et fritures.	Riz, béchamel et potages.	Cuisson à la vapeur : poissons et légumes.
Semi-rapide	Pommes de terre vapeur, légumes frais et pâtés.	Réchauffer et maintainir au chaud : plats cusinés et ragouïts délicats.
Auxiliaire	Cuire : ragouïts, riz au lait et caramel.	Décongeler et cuire à feu doux : légumes secs, fruits et produits congelés.	Faire fondre : beurre, chocolat et gelatine.

Ustensiles de cuisine appropriés

Faire Correspondre lae Diametre a la Forme de la Flamme.

• La flammé doit être même grandeur que le fond de la casserole ou plus petite. Ne pas utiliser de petites casseroles si les réglages de la flammé sont en position élevée, car la flammé peut lécher les cotés de la casseroles.

UtilisEZ des Casseroles Equilibriées

• Les casseroles doivent être de niveau sur la grille sans vaciller.
• Centrez la casserole sur le brûleur.

Utilisez un Couvercle qui's'Ajuste Correctement

• Un couvercle bien ajusté réduit le temps de cuisson.

Avertissements d'utilisation en ce qui concerne la cuisson

NON

OUI

N'utilise pas de petits recipients sur les grands brûleurs. La flamme ne doit pas toucher les côts du recipient.

Utilisez toujours des récipients appropriés à chaque brûleur, vous éviterez ainsi de consommer excessivement du gaz et de tacher les récipients.

Ne cuisine pas sans couvercle ou si ce dernier se déplace car une partie de l'énergie est perdue.

Mettez toujours le couvercle.

N'utilise pas de recipients ayant des fonds irréguliers car ils rallongent le temps de cuisson et augmentent la consommation d'énergie.

Utilisez seulement des recipients, des poêles et des casseroles avec un fond plat et écais.

Ne placez pas le écipient décentre sur le brûleur car il pourrait se renverser. N'utilise pas de écipients de grand diamètre sur les brûleurs proches des boutons. Une fois centrés sur le brûleur, ces écipients peuvent les toucher ou s'en approcher tellement que la température s'élève dans cette zone et pourrait provoquer des dommages.

Placez le écipient bien centré sur le brûleur.

Ne placez pas les recipients directement sur le brûleur

Placez le recipient sur la grille.
Assurez-vous que les grilles et les couvercles des brûleurs sont bien placés avant de les utiliser.

Ne posez pas de poids excessifs, ne cognez pas la table de cuisson avec des objets lourds.

Manipulez soigneusement les
recipients sur la table de cuisson.

N'utilise pas deux brûleurs ou sources de chaleur pour un seul récipient.

Evitez d'utiliser des grills de rottophage, casseroles en terre, etc., de manière prolongée à puissance maximum.

Normes d'utilisation pour la plaque en acier : Nettoyage et conservation NON OUI

N'utilise JAMAIS de
produits abrasifs, d'objets
tranchants, de lavettes en
acier, de couteaux etc., pour
enlever des restes de repas
durcis sur la plaque de
cuisson, sur les grilles, sur
les bruleurs ou sur les
plaques electriques.
Si suaive plaque de cuisson possede un panneau en
verre, n'utilise pas de couteau, de racleur ou d'objet
similaire pour nettoyer
l'union avec le metal.

N'utilise PAS de machines nettoyantes à vapeur sur la table de cuisson car ils pourraitient l'endommager.

Quand l'appareil a refroidi, utilisez une éponge, de l'eau et du savon. Retirez immidiatement tout le liquide ayant debordé, vous economiserez ainsi des efforts inutilles.

Pourmaintenirlesbruleurs et lesgrillespropres,ilsdoiventregulierementetre nettoyes en les submergeant dans del'eau savonneuse et en les frrottant avec une Brosse non metallique pour nettoyer parfaitement les orifices et les rainures et obtenir une flamme correcte.Séchez les couvercles des bruleurs et les grilles s'ils ont etemouillés.

Ne laissez PAS de liquides acides (ius de citron, vinaigre, etc.) sur la table de cuisson.

Après le nettoyage et le sechage des brûleurs, veillez à ce que les couvercles soient bien placés sur le diffuseur de la flamme du brûleur. Si vous appeareil dispose de brûleurs d'une seule piece (Monoblock), veillez à ce qu'ils soient parfaitement secs avant leur prochaine utilisation.

A cause des hautes température que doivent supporter le couvercle de l'anneau du brûleur à triple flamme et les zones en acier inoxydables comme les léchefrites, le contour des brûleurs, etc., avec le temps ils perdent leur couleur ce qui est un processus NORMAL. Nettoyez-les après chaque utilisation en utilisant un produit approprié pour l'acier inoxydable.

Après avoir lavé les grilles, séchez-les complètement avant de cuisiner à nouveau avec elles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut provoquer d'eventuels points de détérioration de l'émail.

Si les grilles de votre table de cuisson disposent de chevilles en caoutchouc, faites attention en les nettoyant car elles pourraient se detacher et laisser la grille sans protection et rayer la table de cuisson.

Il ne faut pas utiliser les produits de nettoyage pour acier inoxydable dans la zone environnant les commandes. Les indications (sérigraphie) pourraient être effacées.

Situations anomalies

Il n'est pas toujours nécessaire d'appeler le service après-vente. Très souvent, vous pouvez les résoudre vous-même. Le tableau suivant contient quelques consels.

Remarque importante :

Seul un personnel agrée par notre service après-vente peut réaliser les travaux nécessaires sur le système de gaz et celui électrique.

Que se passé-t-il...	Cause probable	Solution
...si le fonctionnement électrique général est endommagé?	-Fusible défectueux.L'automatique ou un différentiel a pu être déclenché.	- Contrôler le fusible dans le boitant général des fusibles et le changer s'il est endommagé.Vérifier sur le boitant général d'entrée si l'automatique, ou un différentiel, ne s'est pas déclenché.
...si l'allumage électrique ne fonctionne pas?	-Il peut y avoir des résidus d'aliments ou de nettoyant entre les bouygues et les brûleurs.Les brûleurs sont mouillés.Les couvercles du brûleur sont mal placés.	-L'espace entre la bougie et le brûleur doit être soigneusement nettoyé.Séchez soigneusement les couvercles du brûleur.Vérifiez que les couvercles ont été correctement placés.
...si la flamme des brûleurs n'est pas uniforme?	-Les différentes parties du brûleur ont été mal posées.Les rainures de sortie de gaz des brûleurs sont sales.Le brûleur n'est peut-être pas parfaitement sec.	- Placez les différentes pièces de la manière appropriée.- Nettoyez les rainures de la sortie de gaz des brûleurs.Séchez très soigneusement (faites particulièrement attention aux brûleurs d'une seule pièce).
...si le flux de gaz ne pourrait pas normal ou qu'aucun gaz ne sort ?	- Le passage du gaz est fermé à cause des robinets intermédiaires.Si le gaz provient d'une bouteille, celle-ci peut être vide.	-Ouvrez les évventuels robinets intermédiaires.Remplacez la bouteille par une autre remplie.
...s'il y a une odeur à gaz dans la cuisine ?	- Un robinet est ouvert.Possible fuite au raccord de la bouteille.	-Vérifiez ce fait.- Vérifiez que le raccord est correct.
...si les sécurités des différents brûleurs ne fonctionnent pas?	-La commande n'a pas été enforcée le temps nécessaire.Les rainures de sortie de gaz des brûleurs sont sales.	- Une fois le brûleur allumé, appuyez sur le bouton pendant quelques secondes supplémentaires.Nettoyez les rainures de la sortie du gaz des brûleurs.

Instructions d'installation

INFORMATION IMPORTANTE

Lisez les instructions avant derialcder a son installation et a son utilisation.

Suivez strictement les indications générales de sécurité ainsi que les informations importantes.

Avant d'utiliser l'appareil, un technician agréé doit l'instructor et le connecter. De plus, ce technicien doit s'assurer que les connexions d'alimentation d'électricité et de gaz fonctionnent correctement.

Le technicien réalisant l'installation est responsable du fonctionnement parfait de l'appareil dans la piece où il est installé.

Il doit montrer à l'utiliser la manière de couper l'électricité et le gaz si cela est nécessaire.

PRECAUTION: Avant de connecter l'appareil, vérifie si les conditions de connexion locales, ainsi que le type de gaz, la pression de gaz et la tension du réseau électrique coincident avec les réglages de l'appareil.

Toutes les opérations concernant l'installation, le réglage et l'adaptation à un de gaz propane doivent être réalisées par un personnel/agree de et respecter les règlementations en vigueur et les dispositions des comptagnes de gaz.

Avant de réaliser une action, il faut couper l'alimentation de gaz et celle électrique de l'appareil.

Avant l'installation, fermer l'alimentation (OFF) sur le panneau de service. Fermer le panneau de service à clé pour empêcher que l'alimentation ne soit rallumée (ON) par mègarde.

Avant de connecter l'appareil à l'installation, il faut vérifier qu'il est adapté au type de gaz qui l'alimentera.

Nos tables de cuisson électriques sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.

Il est indispensable que le lieu où est installé l'appareil dispose de la ventilation réglementaire.

A cet effet, il est nécessaire que les gaz de la combustion soient evacués vers l'extérieur.

Révisez les dimensions de la table de cuisson ainsi que les dimensions de l'ouverture à réaliser sur le meuble.

Les panneaux se trouvant sur la surface de travail, à proximé de la table de cuisson électrique, doivent être faits dans un matériel non inflammable. Autant les revêtements stratifiés que la colle qui les fixe doivent être résistantes à la chaleur pour éviter ainsi de possibles déteriorations.

Les cables électriques ne doivent pas se couver au contact des zones de chaleur.

Le cable d'alimentation doit être fixé au meuble pour qu'il ne touche pas des parties chaudes de la cuisine ou de la table de cuisson.

Les apparéils ayant un composant électrique doivent être obligatoirement connectés à la terre.

Installeur-montré au propriétaire l'emplacement du disjoncteur ou du fusible. Le marquer pour en facilititer la recherche.

L'installation de cet apparéil doit être réalisée conformément aux réglementations en vigueur et uniquement à un endroit bien ventilé.

Si les normes du Code national de l'électricité des Etats Unis (ou du Code canadien de l'électricité) l'exigent, cet appeareil doit être installé sur un cir-cuit de dérivation distinct.

Pendant tout le processus d'installation, manipulez l'appareil avec précaution. Ne cognez pas l'appareil. Si les dispositions sur ce sujet ne sont pas respectees, les responsabilités seront de l'installateur, le fabricant etant entierement degage de celles-ci.

Installation de la table de cuisson électrique dans le meuble : Mesures de l'encastrement

1 - Écarts minimum (mm). Effectuez une découvertes dimensions nécessaires sur la table de travail. Fig. 1 a-b.

Respectez les instructions d'installation des hottes. 2 - Les fibres en bois utilisées pour la confection des plans de travail, en entrant au contact de l'humidité, gonflent assezrapidement.C'estpourquoi il est convenable de vernir les surfaces de decoupe,afin de les protégger de la vapeur ou de I'eau condensée qui pourrait se déposer sous la table de travail du meuble de cuisine.

Conditions exigées pour l'armoire

Fig. 1a

A- Minimum 6" (152 mm)

Maximum de profondeur pour les armoires se trouvant au-dessus de la plaque de cuisson: 13" (330 mm.)

Installation de l'appareil

Fig. 1b

3 - Selon le modele, les agrafes et le joint d'etanchete (bord inférieur de la table de cuisson) peuvent etrefabriques d'usine ; si c'est le cas, il ne faut jamais les retirer.

Le joint garantit l'imperméabilisation de toute lasurface de travail et évite les infiltrations.

S'il n'est pas placé d'usine, retirez les grilles, les couverclées des brûleurs et les diffuseurs de votre able de cuisson puis place-la à l'envers, placez e joint autocollant fourni avec l'appareil sur le bord inférieur de la table de cuisson, Fig. 2a, retirez les agrafes de la poche des accessoires jointe puis vissez aux points inférieurs préparés à cet effet. Fig. 2b.

Centrez la table de cuisson dans sa cavite aveugle d'encastrement dans le meuble.

Vous devrez, quand le plan de travail aura eté encastré, tourner l'agrafe et visser très fort comme l'indique la Fig. 2c.

Si son demontage est nécessaire, dévisser l'agrafe et procéder de la manière inverse.

S'il n'est pas possible de monter le four sous la table de cuisson, placez un séparateur dans un matériel non inflammable empéchant l'accès à la partie inférieure de la table de cuisson.

Pour l'installation sur un four, vérifie les dimensions selon notre manuel d'assemblage.

Fig. 2a

Fig. 2b

Fig. 2c

Toutes les opérations concernant l'installation, le réglage et l'adaptation à un autre type de gaz doivent être réalisées par un personnel/agree de notre Service Technique et respecter les réglementations en vigueur et les dispositions des compagnies de gaz.

4 - Avant de connecter l'appareil, vérifie que les conditions locales de connexion, ainsi que le type et la pression de gaz, coïncident avec les réglages de l'appareil.

Assurez-vous que l'alimentation de gaz est coupée au moyen du robinet d'arrêt avant de connecter l'appareil Fig. 3.

La connexion du gaz doit se couver à un endroit perceptant d'acceder au robinet d'arrêt manuel et, si nécessaire, visible après avoir ouvert la portedu meuble.

Connectez le régulateur Fig. 3 (2) au collecteur Fig. 3 (1) de la manière indiquée par la flèche marquee sur le régulateur, en apposant du Téflon autour du filet.

Connectez le régulateur de pression au réseau de gaz en utilisant un connecteur flexible de la ligne de gaz entre la soupape de fermeture et le régulateur de pression. Fig. 3

Vérifiez qu'une poche contenant l'accessoire 2 est fournie avec l'appareil. Si cette piece n'est pas fournie, appelezez notre Service Technique. Pour réaliser la connexion de gaz, utilisez les pieces que nous vous fournissons.

Serrer le détendeur à un couple de 20 à 30 N.m (15 à 22 pi-lb). Ne jamais serrer à plus de 35 N.m (26 pi-lb). Toutjours utiliser une pate à filtagé resistant à l'action du gaz GPL sur les raccords.

La connexion à un tube flexible métallique. Dans ce cas, il faut évitier que ce tuyau touche des parties mobiles de l'unité d'encastrement (par exemple un tiroir) et le passage à travers des espaces pouvant s'obstruer.

Le fabricant decline toute responsabilité en cas de fuite, ainsi que des connexions effectuees par l'instantiateur.

La vérification de fuites de l'appareil doit être faite selon les instructions du fabricant.

Connexion électrique

Avant de connecter le cable d'alimentation électrique à la prise de courant sur le mur, assurez-vous que la soupape de fermeture du gaz et tous les contrôles des brûleurs sont sur la position de déconnexion.

Il faut vérifier sur la plaque signalétique : le voltage et la puissance totale. L'appareil devra être raccordé à la terre.

Il faut vous assurer que le raccordement a eté effectué conformément aux dispositions légales du pays. Respectez toutes les dispositions de l'entreprise locale fournissant l'électricité.

La connexion électrique (CA 110-127 V) est établie au moyen d'un cable de connexion avec une prise de contact de mise à la terre connectée à une prise avec mise à la terre qui doit être également accessible après l'installation de la table de cuisson à gaz.

L etanchete de toutes les connexions gaz doit être testée en utilisant une solution liquide appropriée. Ne jamais utiliser une flamme pour tester l'etanchête.

Attention: cet apparéil est équipé d'une fiche à trois broches dont une de terre, afin d'assurer la protection des personnes contre les risques de chocolélectrique, il faut donc la brancher directement dans une prise correctement mise à la terre: Ne pas couper ouenlever la broche de terre de cette fiche.

Le cable de connexion au réseau électrique doit correspondre, au moins, au type JT 3x18

AWG/UL/CSA ou être résistant à la chaleur (105° C minimum).

Le cable de connexion au réseau électrique doit être acheté et connecté par un technicien agréé.

Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après-vente.

Changement du type de gaz : De gaz de ville à propane

Toutes opérations relatives à l'installation, l'aurstement et l'adaptation au gaz liquide sont à effectuer par du personnel agreeé par notre service après-venture. De plus , il est nécessaire de respecter la reglementation en vigueur, ainsi que les specifications des distributeurs gaz.

IMPORTANT: Avant toute action, coupe l'alimentation de gaz et électrique de l'appareil.

Avant de connecter l'apparéil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera. Nos tables de cuisson électriques sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.

La bouteille gaz liquide doit être équipée avec son propre régulateur de haute pression en plus du régulateur de pression fourni avec cet apparéil. La pression d'alimentation maximale ne doit pas dépasser 14.0 pôues de colonne d'eau (34.9 mbar). Cette table de cuisson peut être convertie en gaz liquide.

Pression d alimentation

Gaz naturel - colonne deau de 7 po (17,5 mbar) minimum. Gaz propane - colonne d'eau de 11 po (27,4 mbar) minimum.

À cet effet, il faut réaliser les opérations suivantes : A) Changement des injecteurs des brûleurs de la table de cuisson. (Consultez le tableau 1).

TABLEEAU 1
\section*{Caracteristiques des brûleurs}

Le brûleur doit être utilisé avec les gaz indiqués sur la plaque signalétique.		TYPE DE GAZ	DE VILLE	PROPANE
Pression d'utilisation			6"	10"
Bruleur Rapide	Marqueur d'injecteur		133	95
	Consommation (Hs)	Nominale	BTU/hr	10000
Bruleur S e m i-Rapide	Marqueur d'injecteur		110	77
	Consommation (Hs)	Nominale	BTU/hr	7000
Bruleur Auxiliaire	Marqueur d'injecteur		98	69
	Consommation (Hs)	Nominale	BTU/hr	5500
Bruleur triple flâmmé	Marqueur d'injecteur		152	107
	Consommation (Hs)	Nominale	BTU/hr	12300

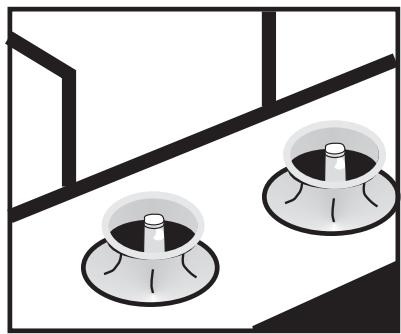

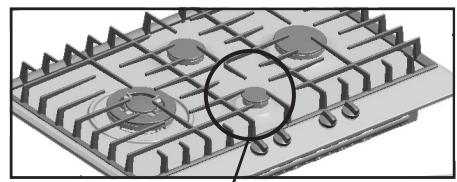

1 - Retirez les grilles, les clapets et le corps de brûleur.

2 - Changez les injecteurs en utilisant une clé fermée de 7mm et assurez-vous de les serrer à fond pour garantir l'étanchéité. Fig. 4.

Il ne faut réaliser aucun réglage de l'air primaire de ces brûleurs.

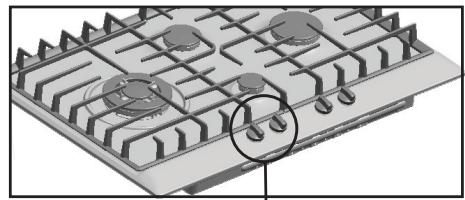

B) Réglage de la consommation réduite des robinets des brûleurs de la table de cuisson.

1 - Placez les robinets sur la position minimum.

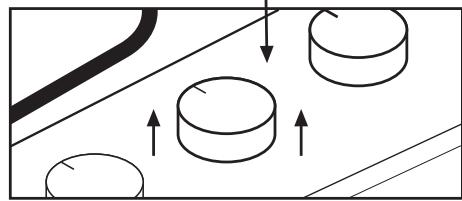

2 - Retirez les commandes des robinets. Fig. 5.

Fig. 4

Fig. 5

3 - Vous trouvrez alors une bague en caoutchouc flexible. Il vous suffira de faire pression avec la pointe du tournevis pour libérer le passage vers la vis de réglage du robinet. Fig. 6. Ne jamais démonier l'anneau.

Fig. 6

4 - Réglage de la vis by-pass.

Les vis By-pass doivent etre serees a fond. Fig. 7.

Fig. 7

Transformer le régulateur de pression : de 6” W.C à 10” W.C.

Retirez le couvercle hexagonal de la partie supérieure du régulateur à l'aide d'une clé régliable.

Retirez le bouton en plastique du couvercle puis tourné-ile en l'enfantant fermement pour pouvoir voir clairément les lettres "LP" sur le bouton, au lieu de "NAT".

Remplacez l'ensemble couvercle et bouton de la partie supérieure du régulateur, en le scellant bien.

Assurez-vous que le ressort est à sa place. Ne serrez pas trop fort.

NOTE : La flèche sur la partie arrête du régulateur doit être tournée vers le flux de gaz sur la table de cuisson. Fig. 8.

Fig. 8
Position de la broche pour Propane
VUE DU RÉGULATEUR DE PPRESSION

Dans tous les cas, vérifie qu'après avoir effectué la transformation de gaz, la flamme des brûleurs est correcte, de sorte qu'en passant de la position maximale à la minimale il n'y ait pas d'extinction ni de recul de la flamme.

5 - Il est important que tous les anneaux soient placés pour pouvoir assurer l'étanchéité électrique, contre les versements de liquides de la table de cuisson.
6 - Replacez les commandes sur les robinets.

Ne démontez jamais l'axe du robinet. En cas d'incidence, changez complètement le robinet.

C) Placez l'étiquette qui indique le gaz auquel a été adapté l'appareil sur l'étiquette de Gaz de Ville déjà existante.

Si vous devez appeler notre Service Technique, veuillez indiquer :

E-NR

FD

Ces données se trouvent sur la plaque signalétique située dans la partie inférieure de votre table de cuisson.

GARANTIE

DES PLAQUES DE CUISSON

CE QUI EST COUVERT

Garantie complète d'un an

Pendant un an à partir de la date d'installation ou la date d'occupation pour une nouvelle résidence jamais occupée, toute piece défectueuse, dans des conditions d'utilisation normale, sera réparée ou remplaçée, sans frais. Conserver les factures ou les preuves de la date d'installation ou de possession.

Bosch poyera pour toutes les réparations, la main-d'oeuvre et le remplacement des pieces à cause de défaut de matériel ou de fabrication. Le service doit être assureuré par un centre de service autorisé durant les heures d'ouverture normales. Pour connaître le centre de service le plus après, téléphoner au [phone].

CE QUI N'EST PAS COUVERT

1 - Le service par une agence non autorisées. Les dommages ou les réparations à cause d'un service effectué par une agence non autorisée ou l'utilisation de pieces non approvées.

2 - La visite de service pour:

• Enseigner le fonctionnement de l'appareil.
• Corriger l'installation. Le propriété est responsable de fournir le câblage électrique et/ou les dispositifs de connexion.
• Remise en circuit du disjoncteur ou remplacement d'un fusible.

3 - Dommages résultats d'un accident, d'une modification, d'un mauvais fonctionnement, d'abus, d'une installation inéadquate ou d'une installation non conforme aux codes électriques ou aux codes de plomberie ou d'un entroposage inapproprié.

4 - Réparations autres qu'une utilisation domestique
5 - Toute frais de service ou de main-d'oeuvre durant la garantie limitee.
6 - Les frais de déplacement et frais associés encourus lorsque le produit est installé dans un endroit dont l'accès est limité ou restreint (c'est-à-dire, par avion, frais de traversier, régions isolées géographiquement).

Cette garantie s'applique à une utilisation domestique normale, ceci ne couvre pas l'utilisation de type commercial.

Cette garantie couvre les produits achetés et gardés dans les 50 états des États-Unis, du district de Colombia et au Canada. Cette garantie s'applique même s'il y a un démenagement pendant la période de garantie. Si l'appareil est vendu par l'acheteur d'origine pendant la période de garantie, le nouveau propriétaire sera protégé jusqu'à l'expiration de la date d'achat du premier acheteur.

BOSCH N'ASSUMEAUCUNE RESPONSABILITE POUR LES DOMMAGES ACCIDENTELS ET ACCESSOIRES.

Certainés ne permettent pas l'exclusion ou les limitations des dommages accessoires ou directs, par conséquent, les limitations et exclusions ci-dessus peuvent ne pas s'appliquer. Cette garantie donne des droits spécifiques et il peut y avoir d'autres qui varient d'etat en état et de province en province.

A des fins de références, l'information de la plaque signalétique est affichée à la的最后一 page. Pour l'emplacement de la plaque signalétique sur le produit. Conserver la facture pour la validation de la garantie.

POUR DES REPARATIONS OU SERVICE AGREE

Notre objectif est votre satisfaction. Si vous n'etes pas satisfait du service reçu, veuillez appeler le 800-944-2904 ou écrire-nous à :

BSH Home Appliances Corp.

Customer Support

5551 McFadden Ave.,

Sur toutes les communications vous devez inclure le numero du modele, le numero de série et la date d'achat/installation d'origine. (Consultez la quatrième page de garde).
