Marque	ROBLIN
Modèle	LAGOON2 - 900S
Type de produit	Hotte aspirante
Largeur	900 mm
Distance minimale de sécurité au plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm (réductible à 120 mm avec le flasque fourni)
Alimentation électrique	230 V / 50 Hz
Puissance d'éclairage	Lampe halogène 20 W
Vitesses d'aspiration	4 vitesses + turbo
Type de filtres	Filtres métalliques anti-graisse lavables + filtre à charbon actif (optionnel, remplaçable)
Signalisation de saturation des filtres	LED F : fixe pour filtres métalliques, clignotant pour filtre à charbon
Matériau de la hotte	Acier inoxydable / verre (selon modèle)
Poids	Environ 15 kg
Dimensions de l'emballage	À déterminer
Entretien des filtres métalliques	Lavables au lave-vaisselle, tous les 2 mois environ
Entretien du filtre à charbon	Remplacer tous les 4 mois, non lavable
Installation	Aspirante ou filtrante, fixation au plafond ou étagère
Garantie	2 ans (selon conditions)

FOIRE AUX QUESTIONS - LAGOON2 - 900S ROBLIN

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm au moins.

Comment nettoyer les filtres métalliques anti-graisse ?

Les filtres métalliques peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Ils doivent être nettoyés lorsque la LED F s'allume (environ tous les 2 mois). Pour les retirer, poussez vers l'arrière et tirez vers le bas.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 4 mois environ, ou lorsque la LED F clignote. Il n'est ni lavable ni régénérable.

Comment réinitialiser l'alarme de saturation des filtres ?

Éteignez l'éclairage et le moteur, puis appuyez sur la touche 3 pendant au moins 3 secondes jusqu'au clignotement de confirmation des LED.

Comment activer l'alarme pour le filtre à charbon en version filtrante ?

Déconnectez la hotte, puis reconnectez-la en maintenant enfoncée la touche ①. Relâchez, puis appuyez sur la touche ① jusqu'au clignotement des LED T1 et T4. 2 clignotements = activé, 1 = désactivé.

Comment remplacer la lampe halogène ?

Enlevez le dispositif métallique de blocage du verre en exerçant une pression sous l'embout. Extrayez la lampe et remplacez-la par une lampe halogène de 20 W identique. Remontez le dispositif.

Puis-je utiliser la hotte en version filtrante sans conduit extérieur ?

Oui, la hotte peut être installée en version filtrante avec un filtre à charbon actif. L'air est recyclé dans la pièce après filtration.

Comment installer la hotte en version aspirante ?

Branchez la hotte à une tuyauterie d'évacuation extérieure d'un diamètre de 150 mm (ou 120 mm avec le réducteur fourni). Utilisez les colliers de serrage fournis. Retirez les filtres à charbon si présents.

Quelles sont les différentes vitesses d'aspiration ?

La hotte dispose de 4 vitesses (1 à 4) et d'une vitesse turbo (accessible en maintenant la touche 4/i enfoncée 2 secondes). La vitesse turbo s'arrête automatiquement après 10 minutes.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur bipolaire. Consultez le manuel d'instructions pour les codes d'erreur. Si le problème persiste, contactez un technicien agréé ROBLIN.

MODE D'EMPLOI LAGOON2 - 900S ROBLIN

FR Manuel d'Instructions 2
GB Instruction Manual 12

Lagoon Centrale 900 S

Chere Madame, Cher Monsieur,

Si vous suivez attentivement les recommendations contenues dans ce mode d'emploi, votre hotte restera toujours efficace, et fournira constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 23

CHARACTERISTIQUES 24

INSTALLATION 26

UTILISATION 29

ENTRETIEN 30

INSTALLATION

• Le fabricant decline toute responsabilité en cas de dommage d'ù à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotter doit être de 650~mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposee à l'intérieur de la hotte.
• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectué conformément aux normes en vigueur.

Connector la hotter à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120~mm . Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparèils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des apparèils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a eté concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intense et quand la hotter est en service.
• Toujours régler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,sterolir la hotte en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps dû des Filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détersif liquide neutre.

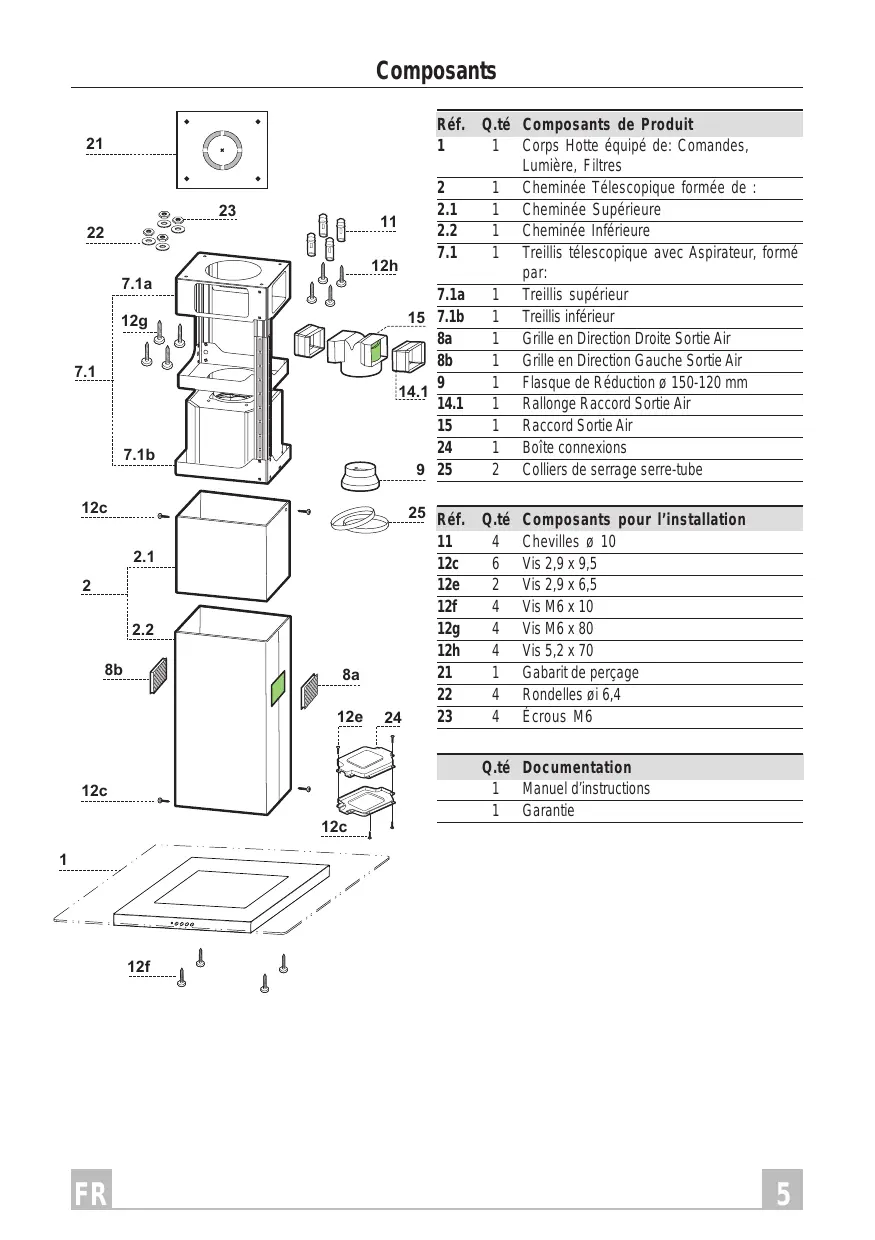

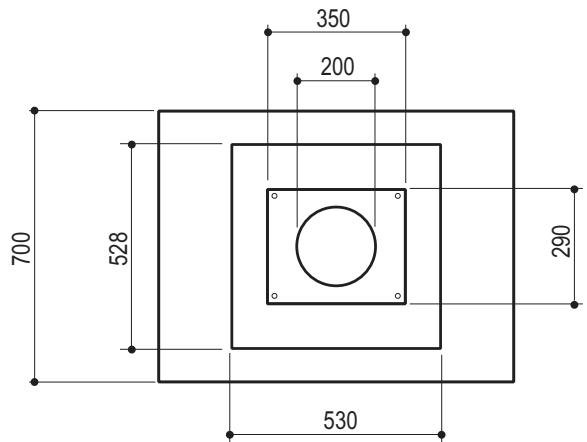

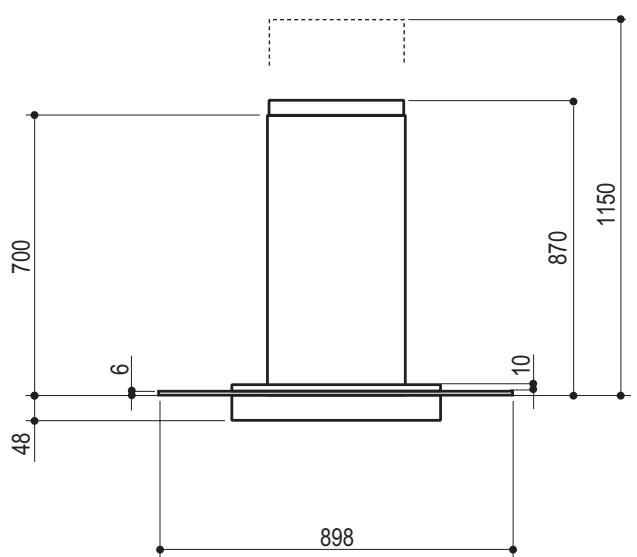

Encombrement

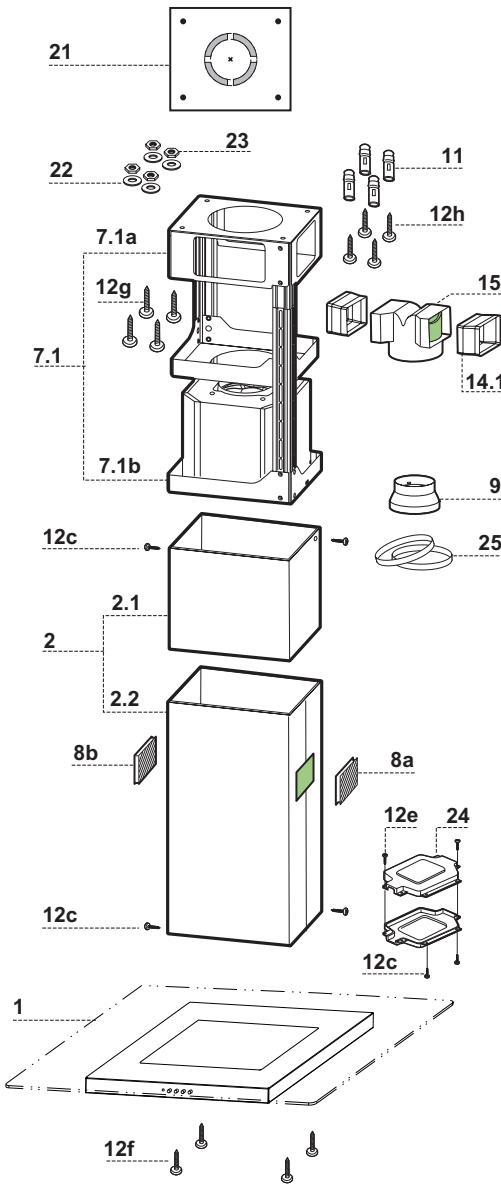

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
7.1	1	Treillis t'éscopique avec Aspirateur, formé par:
7.1a	1	Treillis supérieur
7.1b	1	Treillis inférieur
8a	1	Grille en Direction Droite Sortie Air
8b	1	Grille en Direction Gauche Sortie Air
9	1	Flasque de Réduction Ø 150-120 mm
14.1	1	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
24	1	Boîte connexions
25	2	Colliers de serrage serre-tube

Réf.	Q.té	Composants pour l'installation
11	4	Chevilles ø 10
12c	6	Vis 2,9 x 9,5
12e	2	Vis 2,9 x 6,5
12f	4	Vis M6 x 10
12g	4	Vis M6 x 80
12h	4	Vis 5,2 x 70
21	1	Gabarit de perçage
22	4	Rondelles øi 6,4
23	4	Écrous M6

Q.té	Documentation
1	Manuel d'instructions
1	Garantie

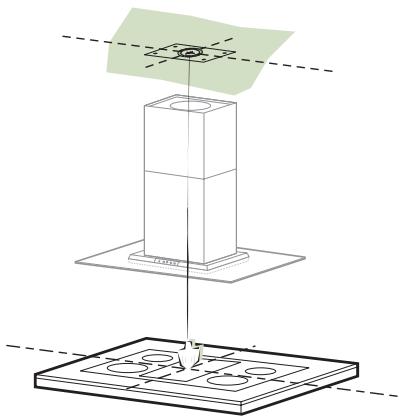

Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGÈRE

• À l'aide d'un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.
• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l'appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.
• Marquer les centres des Trous du Gabarit.

• Percer les trouq qui ont ete marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec,chambre à air,avec épaissieur résistance de 20 mm : 10 mm .
• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.
• Étagère en Bois: 7mm
  Passage du Cable electrique d'Alimentation: 10mm
• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux d'Evacuation Externe.

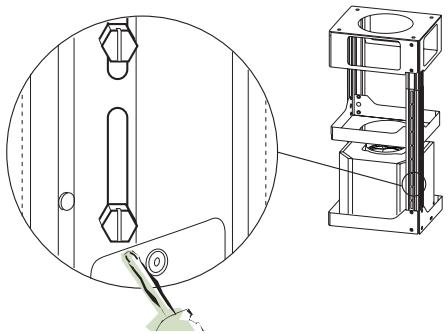

FIXATION TREILLIS

Avant d'effectuer la fixation, séparer la Cheminée Supérieure 2.1 et la Chéminée Inférieure 2.2 du Treillis en dévissant les vis 12c, puis partager les deux sections du Treillis en dévissant les 8 Vis laterales de connexion, obtenant ainsi le Treillis Supérieur et le Treillis Inférieur.

Treillis Supérieur

• Faire coïncider le trou pour le passage du Câble électrique d'Alimentation.

• Fixer le Treillis Supérieur au Plafond ou à l'Etagère en utilisant:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l'appareil.

• pour les Briques avec,chambre à air,avec épaissur résistante de 20mm .environ,4Goujons 11 et 4 Vis 12h (5,2 x 70),fournis avec l'appareil.
• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l'appareil.
• pour l'Étagère en Bois, 4 Vis 12g (M6 x 80) avec Rondelles 22 et Écrous 23, fournis avec l'appareil.

Treillis Inférieur

• Fixer le Treillis Inférieur à l'aide des 8 Vis précédemment retirees, en reglant leur longueur en fonction de la cote d'installation (Plan inférieur de fixation du Corps de la Hotte à 710~mm minimum par rapport au Plan de Cuisson).
• Pour la Version Filtrante, orienter la position en fonction de la direction souhaitee de l'Embouchure de sortie de I'air recyclé.
• La fixation du Treillis doit être solide, en fonction du poids de la Hotte et des contraintes provoquées par les poussees laterales occasionnelles auxquelles l'Appareil monte sera soumis. Àpès avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.
• Dans tous les cas où le Plafond ne avait pas été suffisamment robuste en correspondance du point d'accrochage, l'Installateur devra se charger de le rendre plus solide au moyen de plaques et contre-plaques spéciales, ancrees sur les parties structurally résistantes.

Branchements

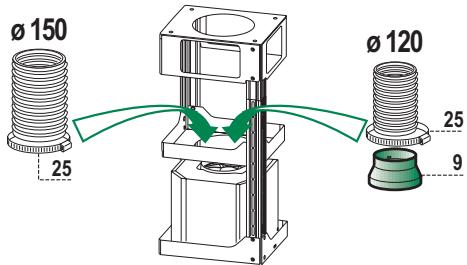

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
  Fixer le tuyau à l'aide des Colliers de serrage serre-tube 25 fournis avec l'appareil.
• Retirer les évventuels filtrres anti-odeur au charbon actif.

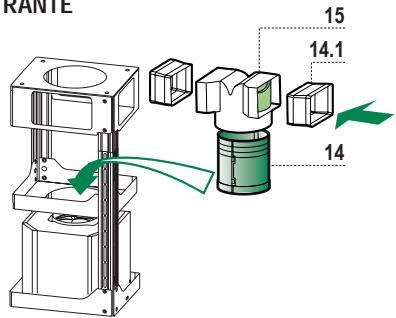

SORTIE AIR VERSION FILTRANTE

• Assemblier les semi-coques de la rallonde corps hote 14.
• Insérer sous pression la rallonge corps hotte 14 ainsi obtenu, à la sortie air.
• Insérer sous pression le raccord 15 sur la rallonge corps hotte 14.
• Inséorer létairelement les rallonges raccord 14.1 sur le raccord 15.

• Positionner la Cheminée supérieure et fixer cette dernière dans la partie supérieure du Treillis à l'aide de 2 Vis 12c (2,9 x 9,5) fournies avec l'appareil.
• De la même façon, positionner la Cheminée inférieure et fixer cette dernière dans la partie inférieure du Treillis à l'aide de 2 Vis 12c (2,9 x 9,5) fournies avec l'appareil.

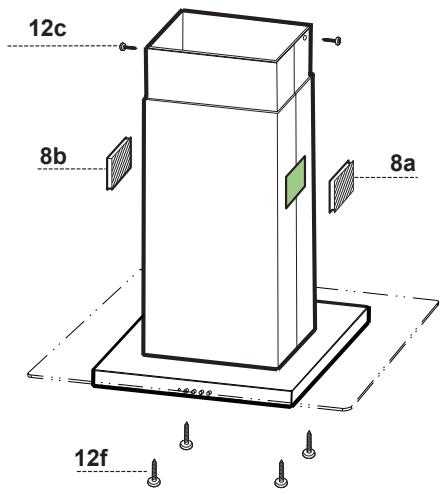

Version Filtrante

• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Si tel n'est pas le cas, démonter la Cheminée inférieure et ajuster la position en inversant les rallonges raccord 14.1 ou en coupant la rallonge corps hotte 14 au niveau d'une des longueurs prédéfinies par les rainures moins épaisses; remonter les pieces comme décrit au préalable.
• Appliquer les grilles en direction 8a - 8b dans les logements appropriés, pour que les symboles de direction soient orientés vers le haut. S'assurer également qu'elles sont bien insérées dans les rallonges raccord 14.1.

Avant de fixer le Corps de la Hote au Treillis:

• Retirer les Filtres anti-graisse du Corps de la Hotte.
• Retirer les évventuels Filtres Anti-odeur au Charbon actif.
• Ensuite, fixer par le bas, au moyen de 4 Vis 12f (M6 x 10) fournies avec l'appareil, le Corps de la Hotte au Treillis prévu.

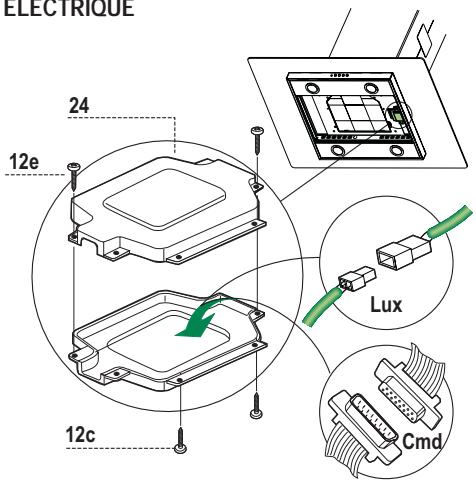

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .
• Connecter le Connecteur des Commandes Cmd.
• Connecter le Connecteur de l'Eclariage Lux.
• Ranger le Connecteur dans la Boîte de protection 24 en la fermant à l'aide des 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
  Fixer la Boite de protection au Corps de la Hotte à l'aide des 2 Vis 12c (2,9 x 6,5) fournies avec l'appareil.
• Pour la Version Filtrante, monter le Filtre Anti-odeur au Charbon actif.
• Remonter les Filtres Anti-graisse.

TABLEAU DES COMMANDES

Il est possible d'allumer la hotte directement à la vitesse demandée en pressant la touche sans devoir d'abord utiliser la touche 0/1 .

		LED	FUNCTIONS
*	0/1 éclairage		Allume et étèint l'éclairage.
①	0/1 Moteur		Première vitesse. Cette touche permet d'eteindre la hotte en y pressant pour environ 2 secondes.
2	Vitesse	Allumé	Deuxième vitesse.
3	Vitesse	Allumé	Troisième vitesse.
4/i	Vitesse	Fixe	Vitesse maximum.
		Clignotement	Vitesse turbo. Cette vitesse est conseillée pour de grandes émissions de vapeurs de cuisson. Elle peut être insérée en pressant pour 2 secondes environ la touche. Elle s'éteint en automatique après 10 minutes de fonctionnement. On peut l'éteindre manuellement en pressant n'importe chaque touche.
F	Led	Fixe	Signale la saturation des filtres métalliques et la nécessité de les laver. L'alarme se met en marche après 100 heures de fonctionnement effectif de la hotte. (Reset. Voir paragraphe Entretien)
		Clignotement	Signale, lorsqu' il est activé, la saturation des filtres à charbon et la nécessité de les replacer et de laver les filtres métalliques. L'alarme saturation des filtres à charbon se déclenché après 200 heures de fonctionnement effectif de la hotte. (Mise en activités et Reset. Voir paragraphe Entretien)

Filtres anti-graisse

NETTOYAGE Filtres ANTI-GRAISSE METALLIQUES AUTOPORTEURS

Remise à l'etat initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
  Appuyer sur la touche 3 pendant 3
  seconds au moins, jusqu'au clignotement de
  confirmation des dels.

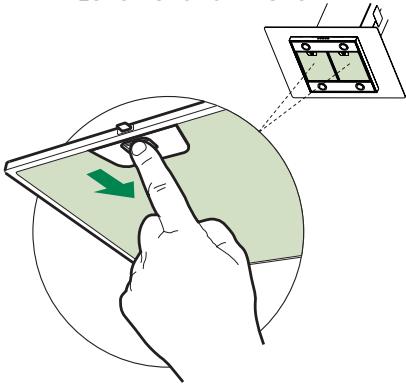

Nettoyage Filtres

• Ils peuvent être lavés au lave-vaisselle et nécessiter d'être nettoyés lorsque la Led F s'allume ou, au moins, environ tous les 2 mois d'emploi ou plus liéquement en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrête du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

REPLACEMENT Filtre AU CHARBON ACTIF

• Il n'est ni livable ni regénérable, il faut donc le replacer quand la led F clignote ou bien au moins tous les 4 mois. La signalisation d'Alarme a lieu uniquement lorsque le Moteur d'aspiration est actionné.

Remise à l'etat initial du signal d'alarme

• Éteindre les Lumières et le Moteur d'aspiration.
  Appuyer sur la touche 3 pendant 3 secondes au moins, jusqu'au clignotement de confirmation des dels.

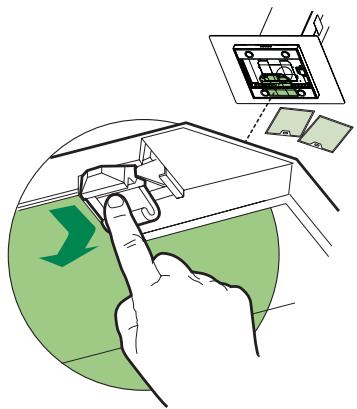

Remplacement Filtre

• Retirer les filtres anti-graisse métalliques.
• Retirer le filtrtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtré anti-odeur au charbon actif.
• Remonter le filtres anti-graisse métalliques.

Activation du signal d'alarme

• Pour les Hottes dans la Version Filtrante, la signalisation d'Alarme de saturation Filtres doit être activée au moment de l'installation ou par la suite.
• Éteindre l'Eclairage et le Moteur d'aspiration.
• Déconnecter la Hotte en actionnant l'Interrupteur bipolaire interposé sur l'alimentation du Réseau ou en intervenant sur l'Interrupteur général.
• Rétabir la connexion, en maintainant appuyée la touche ①.
• Relâcher la touche, les cinq dels sont allumées en position fixe.

• Dans un délambda de 3 secondes, appuyer sur la Touche ① jusqu'au clignotement de confirmation des Dels T1 et T4:

• 2 clignotements Del - Alarme de saturation Filtre anti-odeur au Charbon actif ACTIVÉE.
  1 clignotement Del - Alarme de saturation Filtre anti-odeur au Charbon actif DÉSACTIVÉE.

Eclairage

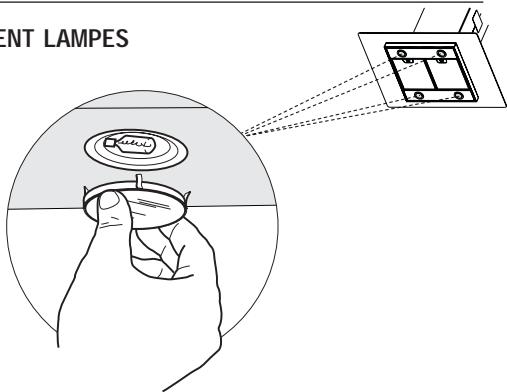

REPLACEMENT LAMPES

- Lampe halogène de 20 W.

• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l'embout en le soutenant d'une main.
• Extraire la lampe du support
• Remplacer la lampe par une nouvelle ayant le même caractéristiques, ennant soin d'insérer correctement les deux fiches dans le support.
• Remonter le dispositif de blocage du verre par encliquetage.

Cet apparéil est conforme à la norme européen en matière de basse tension C.E.E. 73/23 de sécurité électricque ainsi qu'aux normes européennes : C.E.E. 89/336 en matière de compatibilité electromagnétique et C.E.E. 93/68 en matière de label CE.
