Type d'appareil	Hotte aspirante murale
Mode d'installation	Murale
Matériau	Acier inoxydable et verre
Type de commande	Commandes tactiles
Nombre de vitesses	3 vitesses
Éclairage	LED intégrée
Débit d'air	Non précisé
Niveau sonore	Non précisé
Filtre	Filtre à graisse métallique lavable
Mode d'évacuation	Évacuation ou recyclage
Dimensions (L x P x H)	Non précisé
Puissance	Non précisé
Alimentation électrique	230 V / 50 Hz
Couleur	Acier inoxydable et verre noir
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - GLISS 5059001 BLANC ROBLIN

Comment installer le ROBLIN GLISS 5059001 BLANC ?

Pour installer le ROBLIN GLISS 5059001, commencez par lire attentivement le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires et suivez les étapes d'installation en vérifiant que chaque pièce est correctement fixée.

Quelles sont les dimensions du ROBLIN GLISS 5059001 BLANC ?

Les dimensions du ROBLIN GLISS 5059001 sont 100 cm de largeur, 200 cm de hauteur et 15 cm de profondeur.

Comment nettoyer le ROBLIN GLISS 5059001 ?

Pour nettoyer le ROBLIN GLISS 5059001, utilisez un chiffon doux et humide avec un nettoyant doux. Évitez les produits abrasifs qui pourraient rayer la surface.

Que faire si le ROBLIN GLISS 5059001 ne fonctionne pas correctement ?

Si le ROBLIN GLISS 5059001 ne fonctionne pas correctement, vérifiez d'abord l'alimentation électrique et assurez-vous que toutes les connexions sont sécurisées. Si le problème persiste, consultez le manuel pour des solutions de dépannage spécifiques.

Le ROBLIN GLISS 5059001 est-il garanti ?

Oui, le ROBLIN GLISS 5059001 est couvert par une garantie de 2 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation.

Où puis-je trouver des pièces de rechange pour le ROBLIN GLISS 5059001 ?

Les pièces de rechange pour le ROBLIN GLISS 5059001 peuvent être commandées auprès du service client de ROBLIN ou sur le site officiel de la marque.

Est-ce que le ROBLIN GLISS 5059001 nécessite un entretien régulier ?

Oui, il est recommandé d'effectuer un entretien régulier, comme le nettoyage des filtres et la vérification des connexions, pour assurer un fonctionnement optimal.

MODE D'EMPLOI GLISS 5059001 BLANC ROBLIN

Manuel d'Instructions

Bedienungsanleitung

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contir des descrip
tions d'accessoires ne figurant pas dans votre apparéil.

INSTALLATION

• Le fabricant désigne toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règes de l'art.

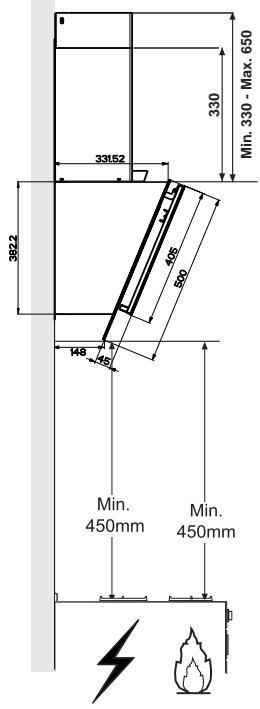

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins (certains modèles peuvent être installés à une hauteur inférieure: se reporter aux paragraphs « Encombrement » et « Installation »).
• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la lère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des apparuils qui ne fonctionnent pas a I'electricite dans la piece ou est installee la hotte (par exemple: des apparuils fonctionnant au gaz), vous nevez prevoir une aeration suffisante du milieu. Si la cuisine en est depourvue, praticque une ouverture qui communique avec l'exterieur pour garantir I'infiltration de I'air pur. Pour un emploi correct et sans risque, la depression maximum dans la piece ne doit pas depasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hote a ete concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à force intensité quand la hotte est en service.
• Toujours regler les flammes de manière à éviter toute sortie latorale de ces dernières par rapport au fond des marmites.
• Contrôler les frituées lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensoriétées ou mentalles réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer quils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hote en retardant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupULEux et en temps du des Filtres, à la cadence conseillée (Risque d'incendie).
  Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détsif liquide neutre.

Le symbole sur le produit ou son emballage indicate que ce produit ne peut etre traité comme déchet menager. Il doit platot et remis au point de ramassage concen, se chargeant du recyclage du materiel électrique et électronique. En you assurant que ce produit est elimine correctement, vous favorise la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour oblirnir plus de detalls sur le recyclage de ce produit, veuillus prendre contact avec le bureau municipal de voite région, voite service d'élimination des déchets menagers ou le magasin ou vous avez achete le produit.

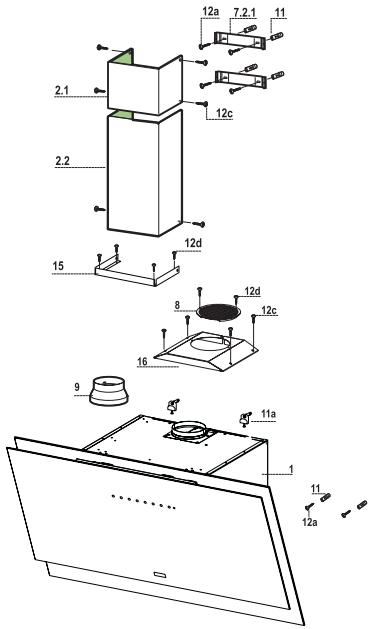

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtrés
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
8	1	Grille orientée Sortie de l'Air
9	1	Flasque
15	1	Cornière
16	1	Couvercle filtrant
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	6	Chevilles
11a	2	Chevilles SB 12/10
12a	6	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12d	6	Vis 2,9 x 9,5
Q.té		Documentation
1		Manuel d'instructions

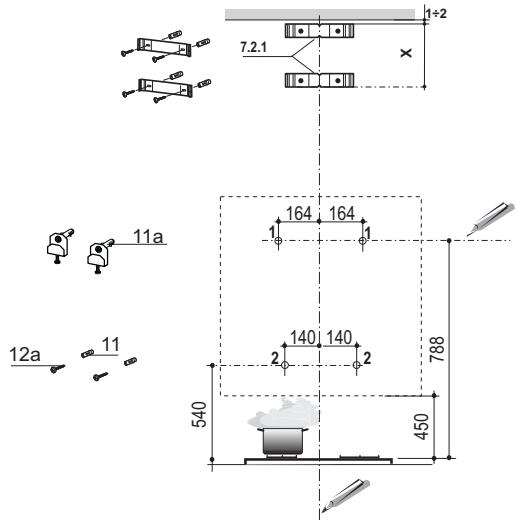

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 788 mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 164mm à dr oite de la lign e verticale de reference.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un poin d'réfERENCE (2) à 140 mm de la ligne verticale de réference et 540 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm .
• Percer les points marqués (2) avec une mèche de 8 mm .
• Mettre les chevilles avec le support 11a dans les trouss (1) et visser.
• Insérer les chevilles 11 dans les trou (2).

Pour installation avec cheminée décorative : (Option)

• Poser le support 7.2.1 comme in diqué, à 1 - 2mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de reference.
• Marquer les centres des trou s du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encoches) sur la ligne verticale de ↔reference.
• Marquer les centres des trou s du support.
• Percer les points marqués avec une mèche de 8 mm .
• Insérer les chevilles 11 dans les trous.
• Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragr aphe Ouverture Panels).
• Retirer les Filtres àGRAISE en agissant sur les poignées appropriées.
• Placer les deux vis Vr , sur les équcherres 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur le s vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la ho tte à la tuyauterie de so rtié via un tube ri-gide ou flexible de 150 ou 120mm , au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm ,insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande Cartouche au charbon actif.

• Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5).
• Fixer la Grill e orientée 8 sur la sortie de l'a ir recyclé à l'a ide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le sectheir en interpolant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm
• Enlever les filtres àGRAISSSE (voir § "Entretien") et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du diffuseur.

Montage Cheminée

La Cheminée peut être installée uniquement en version aspirante

• Fixer la cornière 15 au corps de hott e avec le vis 12d (2,9 x 9,5) fournies.

Cheminée supérieure

• Elargir légerement les deux bords latériaux, et les accrocher derrières les brides 7.2.1; refermer jusqu'à la butée.
• Fixer létalement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Elargir légèrement les deux bords lateriaux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; reférer jusqu'à la butée.
• Fixer latéralement la part ie inférieure au corps hotter, à l'a ide des deux 2 vis 12c fournies.

Ouverture visiere

Avant toute opération d'usage et d'entretien, ouvrir d'abord la visière.

Tableau des commandes

Touché	Fonction	Led
A	Off Moteur.	Les led s'indication de la vitesse du moteur s'étaignent.
	Appuyer pen dans 5 secondes pour activer/désactiver le mode de verrouillage du clavier.	Toutes les led s'étaient cy cliquement et effet uent une série d'allumage.
B	Active la première vitesse.	Les led de première vitesse et Off moteur s'étaient.
C	Active la deuxieme vitesse.	Les led de deuxieme vitesse et Off moteur s'étaient.
D	Active la troisieme vitesse.	Les led de troisieme vitesse et Off moteur s'étaient.
	Appuyer sur l'une touche pendant 5 secondes, lo r教学质量 toutes les charges sont éteintes (Moteur+Eclairage), l'alarme des filtres à charbon actif se branche. Pour la désactiver, appuyer de nouveau sur la touche pendant encore 5 secondes.	2 clignotements led touche A.1 clignotement led touche A.
E	Active la quatrième vitesse.	Les led de quatrième vitesse et Off moteur s'étaient.
	Appuyer sur la t'ouché pen dans 5 sec ondes po ur activer la vites se Intensive. Ce te v itesse est temporisée à 10 minutes. À la fin de ce d'éai, le système reto ume à la vitesse précédemment programmée.Pour la désactiver, appuyer sur cette même touche ou éteindre le moteur.	La led clignote 1 fois par sec onde et la le d'tou che A est allumée.
F	Active la fonction 24H lorsque le moteur se branché à une v itesse qui permet un e as piration de 100 m3/h pendant 10 minutes par heures. Ce mode n'est pas activable si le mode Intensive ou Delay sont actifs.Pour la désactiver, appuyer sur cette même touche ou sur la touche A.	Les led de vitesse 24H et Off moteur s'étaient.
	L'alarme filtres étant en cours, appuyer sur la touche pendant e nviron 5 secondes pour r'estaurer l'alarme.Ces s'signalisations soient visibles seulement lorsque le moteur est coupé.	La led touche A clignote 3 fois.
G	Active le Delay, l'extinction automatique retardée de 20' du moteur et du système d'éclairage.Pour la désactiver, appuyer sur cette même touche ou éteindre le moteur.	Les led touches Delay et Off moteur s'étaient.Led Delay clignotante:Signale la n'cessité d'elaver les filtres àGRAisse métalliques.L'alarme entre en fonction après 100 heures de travail effectif de la hotte.Led Delay clignotante:Signale la nécessité de rem placer les filtres à char bon actif.Laver également le s fil très à graisse métalliques.L'alarme entre en fonction après 200 heures de travail effectif de la hotte.
	Appuyer sur la t'ouché pen dans 5 sec ondes po ur valider la télécommande.Appuyer sur la t'ouché pen dans 5 sec ondes po ur invalider la télécommande.	2 clignotements led touche A.1 clignotement led touche A.
H	Appuyée brièvement, elle allume et éteint l'éclairage à l'intensité maximale.	La led de la touche s'étaïre.
	Appuyer sur la to uche pendant envi ron 2 s'condes pour allumer les lumières de courtoisie (si prévu).	La led de la touche s'étaïre.

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moy en d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximé de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les recipients de récolte spécialement prévus à cet effet.

Ouverture panneau

• Ouvrir le panneau en le tirant.
• Le net toyer à l'extérieur avec un chiffon humide et un détergent liquide neutre.
• Le nettoyer également à l'in térieur avec un ch iffon humide et un déterg ent n autre ; ne jamais utilis er des ch iffons ou des éponges mouillés, ni des jets d'eau ; ne pas utiliser de substances abrasives.

Filtres àGRAISSÉMETALLIQUES

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la led Delay s'allume ou au moins tous les 2 mois environ d'utilisation o u plus élevé emment en c as d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
  Appuyer sur la touche F (24H) pendant 5 sec.

Nettoyage filtrres

• Retirer les filtres un à un, en 1 es poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (Tout changement de couleur de la surface du filtré, susceptible de se produit avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Le filtrte anti-odeur à charbon actif est uniquement present sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d'air qui le traverse jusqu'à ce qu'il attigne la saturation. Il n'est ni lav able, ni ré générale. Le rempla cer lors que la led Delay clignote à l'afficheur ou au moins tous les 4 m ois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hôtes en version fi ltrante, a c这个词 le signal d'al arme de saturatiation filtres au moment de l'installation ou après.

• Éteindre les lumières et le moteur d'aspiration.
  Appuyer sur la touche D jusqu'à la validation :

• 2 clignotements led Off Moteur - Alarme saturation fille a charbon actif ACTIVÉE

• 1 clignotement led Off Moteur - Alarme saturation fille à charbon actif DÉSACTIVÉE

REEMPLACEMENT DU FILTRE ANTI-ODEUR À CHARBON ACTIF

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration.
  Appuyer sur la touche F (24H) pendant 5 sec.

Remplacement du filtré

• Retirer les filtres àGRAISSE métalliques.
• Enlever le filtré anti-odeur à charbon actif sature en intervenant sur les crochets prévus à cet effet.
• Monter le nouveau filtrer en l'accrochant dans son siège.
• Remonter les filtres àGRAISSE métalliques.

Eclairage

Attention : Cet appar eil est doté d’ une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance o qtique maximum é mise à 439~nm : 7 W . Ne pas observer ver directement avec c des instru ments optiques (jum elles, 1 entilles grossissantes...)

• Pour le r emplacement, contacter le Service ap res-vente. ( « Pour l'achat, s'adresser au service après-vente »).
