MODE D'EMPLOI SF 400 INOX PROLINE

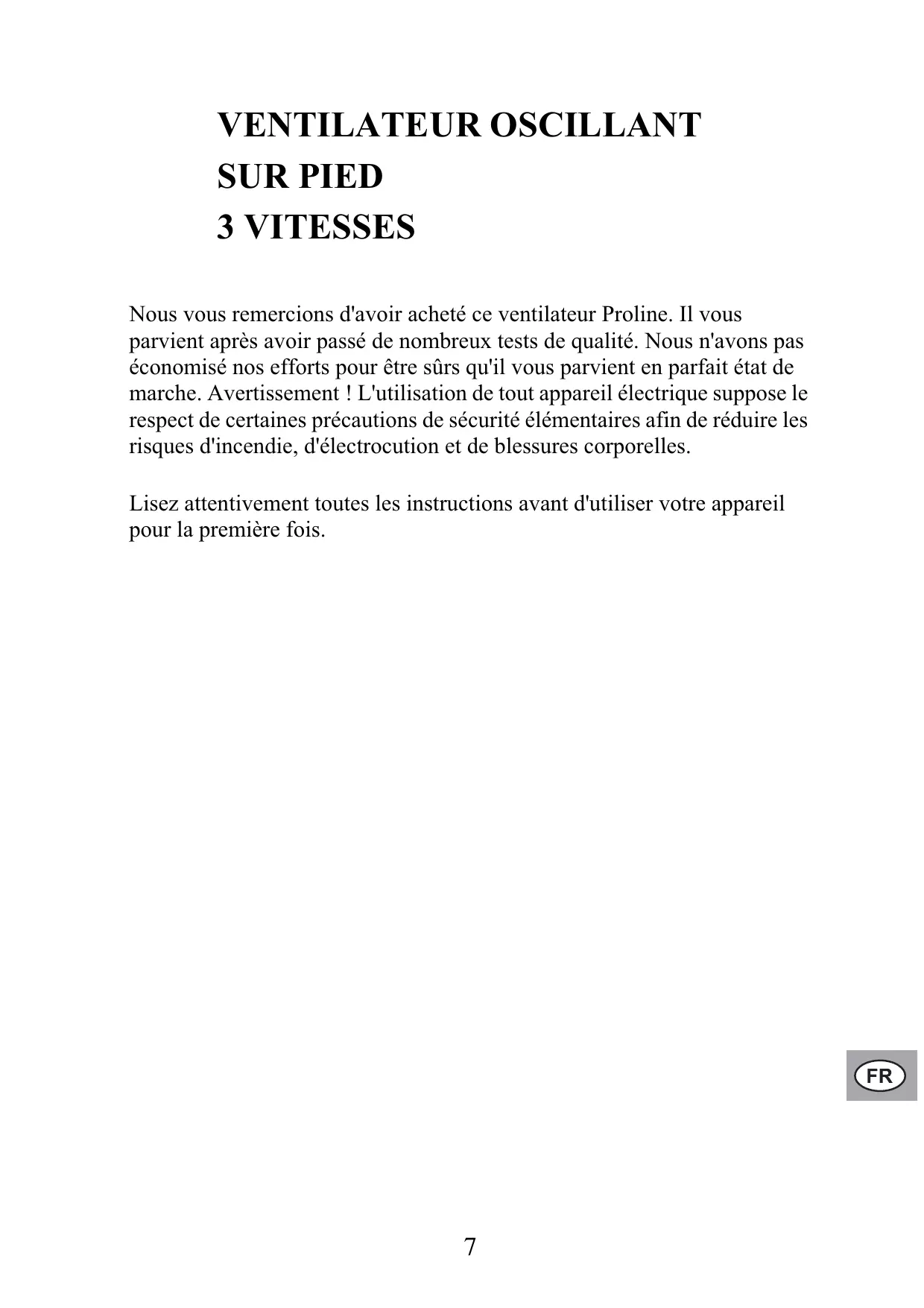

Nous vous remercions d'avoir acheté ce ventilateur Proline. Il vous parvient après avoir passé de nombreux tests de qualité. Nous n'avons pas économisé nos efforts pour être sûrs qu'il vous parvient en parfait état de marche. Avertissement ! L'utilisation de tout appareil électrique suppose le respect de certaines précautions de sécurité élémentaires afin de réduire les risques d'incendie, d'électrocution et de blessures corporelles. Lisez attentivement toutes les instructions avant d'utiliser votre appareil pour la première fois.

INFORMATIONS DE SÉCURITÉ IMPORTANTES

1. Lisez toutes les instructions avant d'utiliser votre appareil et conservez-les pour

référence ultérieure.

2. N'utilisez pas votre appareil à l'extérieur.

3. Posez votre appareil sur une surface plane et stable.

4. Vérifiez que la tension fournie par le secteur correspond à celle marquée sur

5. L'utilisation de cet appareil est interdite à toute personne (et enfant) ne disposant

pas de toutes ses capacités physiques, sensorielles ou mentales, ou manquant de l'expérience et des connaissances requises. Cette interdiction ne peut être levée qu'après que ces personnes ont reçu une formation appropriée et sont surveillées par une personne responsable de leur sécurité.

6. Cet appareil n'est pas un jouet ; tenez-le hors de portée des enfants.

7. Soyez très vigilant lorsque vous utilisez votre appareil à proximité de personnes

infirmes ou d'enfants.

8. N'utilisez aucune rallonge électrique avec ce ventilateur.

9. N'insérez jamais vos doigts ou tout autre objet dans les fentes de la grille avant ou

dans toute autre ouverture du ventilateur.

10. Ne laissez pas les enfants jouer avec cet appareil ni ne les laissez insérer leurs

doigts ou tout autre objet dans les fentes de la grille avant ou dans toute autre ouverture du ventilateur.

11. Veillez à ce qu'aucun cheveu, rideau, nappe, vêtement ample, etc. ne vienne en

contact avec les pièces en rotation de votre ventilateur pour éviter des dommages et des blessures.

12. N'utilisez pas votre ventilateur lorsque son cordon d'alimentation ou sa prise sont

endommagés, de quelque manière que ce soit. Dans un tel cas, apportez l'appareil au magasin où vous l'avez acheté ou au service de réparation le plus proche de chez vous pour conseil, réglage ou réparation.

13. Veillez à ce que le cordon d'alimentation ne pende pas sur le bord d'une table ou

14. Veillez à ce que le cordon d'alimentation ne touche aucune surface chaude.

15. Cet appareil est réservé à un usage domestique uniquement. Ne l'utilisez pour

aucune autre application que celle décrite dans ce guide.

16. N'essayez pas de réparer vous-même votre ventilateur. Il ne contient aucune pièce remplaçable

par l'utilisateur. Pour toute opération d'entretien et toute réparation, apportez votre appareil au constructeur, à son service après-vente ou à un technicien qualifié pour vous protéger contre tout risque d'électrocution.

17. N'utilisez pas ce ventilateur à côté d'une fenêtre soumise à condensation.

18. N'utilisez pas ce ventilateur avec un contrôle externe de vitesse des

19. N'utilisez pas ce ventilateur à proximité de liquides inflammables.

20. N'utilisez pas ce ventilateur dans une atmosphère humide, par exemple une salle de

bain ou toute autre source d'eau.

21. Débranchez le ventilateur de la prise secteur lorsque vous ne l'utilisez pas.

22. Ne débranchez jamais le ventilateur en tirant sur le cordon mais en saisissant la

prise avec votre main.

23. Débranchez le ventilateur de la prise secteur avant de le déplacer ou de le nettoyer.

24. Posez votre ventilateur sur une surface plane, éloigné de tout obstacle pouvant

gêner l'oscillation.

25. Avant toute opération de nettoyage ou d'entretien, éteignez le ventilateur (position 0)

et débranchez-le de la prise secteur. Nettoyez les surfaces extérieures avec un chiffon et de l'eau savonneuse.

26. Ne plongez pas votre ventilateur ou son cordon d'alimentation dans de l'eau ou tout

Cet appareil est destiné à un usage domestique uniquement ; toute autre utilisation peut invalider la garantie et vous expose à un danger. z N'utilisez pas votre appareil à proximité d'une baignoire, d'un évier ou de toute autre source d'eau. Si votre appareil tombe dans l'eau, n'essayez pas de le récupérer. Débranchez immédiatement son cordon d'alimentation de la prise secteur, évacuez l'eau et uniquement ensuite récupérez votre appareil. Ne l'utilisez pas avant de l'avoir fait vérifier par un technicien qualifié. z Pour remplacer le cordon d'alimentation, adressez-vous au constructeur, à son centre de service ou à une personne qualifiée pour éviter tout risque d'électrocution. Vérifiez que le nouveau cordon présente les mêmes spécifications que l'ancien.

INSTRUCTIONS DE MONTAGE

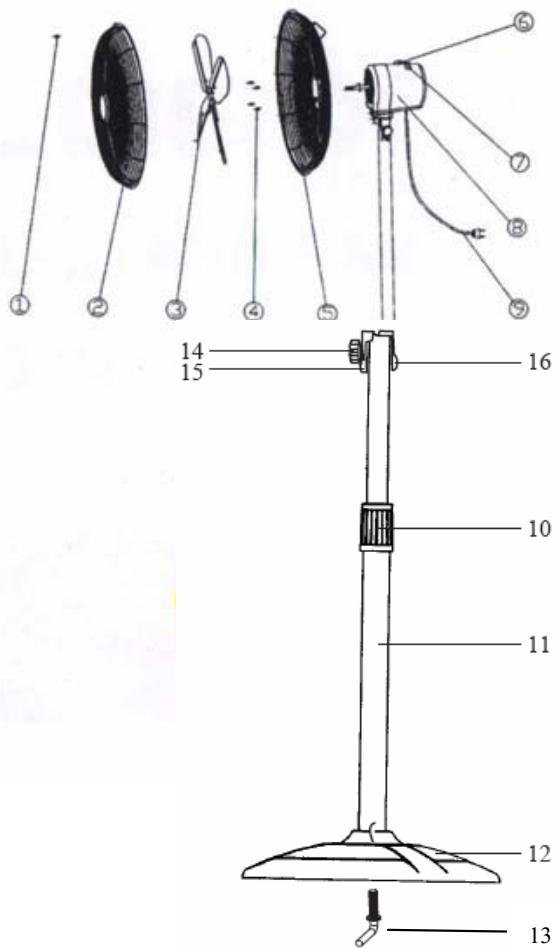

ATTENTION : NE BRANCHEZ PAS votre appareil sur le secteur avant d'avoir complètement terminé son assemblage. Ne l'utilisez pas si vous constatez que les pales sont fendues ou autrement endommagées. Description

1. Petits écrou et boulon

2. Grille de protection avant

3. Pales du ventilateur

5. Grille de protection arrière

6. Sélecteur de vitesse

7. Bouton du mouvement oscillatoire

9. Cordon d'alimentation

10. Bague d'ajustement de la hauteur

13. Levier de blocage

14. Bouton de réglage de l'inclinaison

15. Boulon et écrou de fixation du bloc-moteur

16. Plage de la vis de réglage

Dévissez le levier de blocage de la base. Insérez le pied externe dans la base et bloquez-le en position à l'aide du levier de blocage.

Déployez le pied interne jusqu'à obtenir la hauteur que vous désirez et fixez-le en position à l'aide de la bague d'ajustement (tournez-la vers la droite).

4. Posez le bloc-moteur au sommet du pied, alignant le filetage de la vis de réglage

avec le filetage de la partie écrou correspondante.

5. Insérez le boulon de fixation du bloc-moteur dans le trou au sommet du pied et poussez-le

jusqu'au bout de son logement. Serrez l'écrou sur le boulon.

6. Serrez la vis de réglage. Serrez le bouton de réglage de l'inclinaison.

Montage du ventilateur Montage de la grille de protection arrière Positionnez la grille arrière sur le carter du moteur, de façon que la poignée de la grille se trouve au-dessus du carter. Fixez la grille arrière à l'aide des quatre vis. Montage des pales Desserrez la vis de fixation des pales du ventilateur. Poussez les pales sur l'axe du moteur, en vérifiant que le manchon d'accouplement est bien en face du moteur. Alignez la vis de fixation avec la rainure de l'axe du moteur et serrez les pales sur cet axe. Montage de la grille de protection avant Retirez le petit écrou et le petit boulon de la grille avant. Montez la grille avant de façon à aligner ses trous de fixation avec ceux de la grille arrière. Utilisez les brides de sécurité pour rapprocher les deux grilles. Fixez les grilles l'une à l'autre à l'aide des petits boulons et des écrous associés. UTILISATION

1. Uniquement après que vous avez terminé toutes les opérations de montage décrites

ci-dessus, branchez le cordon d'alimentation de votre ventilateur sur une prise secteur. Vérifiez auparavant que le sélecteur de vitesse est sur la position 0.

2. Tournez le sélecteur sur la position 1 ou 2 selon la vitesse que vous désirez. Pour

arrêter le ventilateur, tournez le sélecteur de vitesse sur la position 0. y 0= Arrêt 1= Vitesse minimale 2=Vitesse moyenne 3= Vitesse maximale

3. Pour démarrer le mouvement oscillatoire (de droite vers la gauche), appuyez sur le

bouton situé au-dessus du carter du moteur. y Pour l'arrêter, relevez le bouton.

4. Ajustement de l'inclinaison

Pour modifier l'angle du ventilateur, dévissez le bouton de réglage de l'inclinaison, ajustez la tête du ventilateur sur la position que vous désirez et revissez le bouton.

Avant toute chose, débranchez le ventilateur de la prise secteur. Pour démonter votre ventilateur, procédez dans l'ordre inverse des opérations de montage décrites précédemment. Nettoyez toutes les pièces démontables avec de l'eau chaude savonneuse. Essuyez l'extérieur avec un chiffon légèrement humide. Ne plongez pas le bloc-moteur dans l'eau ou tout autre liquide. N'utilisez ni produit fortement abrasif ni solvant ni détergent chimique ni de l'essence ni tout autre produit similaire pour ne pas endommager les éléments en plastique. Si vous n'utilisez pas votre ventilateur, rangez-le dans un endroit sec où il ne risque pas d'être abîmé. SPÉCIFICATIONS 220-240 V~ 50Hz 55 W

IMPORTANTES INSTRUCTIONS DE MISE AU REBUT

En tant que revendeur, nous nous préoccupons de l'environnement. Aidez-nous en observant toutes les instructions et réglementations de mise au rebut de vos appareils et emballages. Nous devons tous œuvrer pour la protection des ressources naturelles et la conservation de notre environnement. Déposez vos appareils électroniques et vos emballages auprès des installations de recyclage prévues. Ce produit contient des composants électroniques, aussi ne doit-il pas être jeté, ni l'appareil ni ses accessoires, avec vos ordures ménagères. Contactez vos autorités locales pour les instructions de mise au rebut et de recyclage. Déposez votre appareil auprès des installations de recyclage prévues. Ce dépôt est souvent gratuit. Nous nous excusons d'avance pour les désagréments causés par les quelques erreurs mineures que vous pourriez rencontrer, généralement dues à un décalage entre la mise à jour du manuel et les constantes améliorations que nous apportons à nos produits. Kesa Electricals UK, HU1 3AU 01 / 03/ 2010
