LINEAR 900 - 6020001 - Hotte aspirante ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ROBLIN
Modèle	LINEAR 900 - 6020001
Largeur	900 mm
Tension d'alimentation	220-240 V~50Hz / 220V~60Hz
Puissance totale	450 W
Puissance moteur	350 W
Puissance éclairage	2 x 50 W
Mode d'aspiration	Évacuation extérieure ou recyclage (configurable)
Nombre de vitesses	3 niveaux + vitesse intensive
Temporisation arrêt différé	5, 10 ou 15 minutes
Indicateur saturation filtres métalliques	200 heures de fonctionnement
Indicateur saturation filtres charbon	400 heures de fonctionnement
Compatibilité télécommande	Optionnelle (nécessite activation)
Distance minimale d'installation	0,65 m au-dessus du plan de cuisson
Classe de protection	Classe 1 (mise à la terre)
Type de filtre métallique	Nettoyable (manuel ou lave-vaisselle)
Type de filtre à charbon	Cartouche remplaçable (pour mode recyclage)
Entretien filtres métalliques	Tous les 2 mois environ
Entretien carrosserie	Détergent non abrasif, éponge humide
Vérification conduit d'évacuation	Tous les 6 mois
Conformité	CEI 335, directives 73/23, 89/336, 93/68
Recyclabilité	Conforme DEEE (directive 2002/96/EC)

FOIRE AUX QUESTIONS - LINEAR 900 - 6020001 ROBLIN

Comment installer la hotte ROBLIN LINEAR 900 ?

L'installation doit être réalisée par un installateur qualifié. Tracer une verticale, fixer le support de conduit, accrocher le corps, raccorder le tuyau flexible et verrouiller la hotte. Respecter une distance minimale de 0,65 m au-dessus du plan de cuisson.

Quelle est la distance minimale entre la hotte et la cuisinière ?

La distance minimale est de 0,65 m entre la hotte et le plan de cuisson. Il est formellement interdit d'installer la hotte à une distance inférieure pour éviter tout risque d'inflammation des filtres.

Comment passer du mode évacuation au mode recyclage ?

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'à ce que les 5 LED clignotent. Deux clignotements indiquent l'enregistrement du mode recyclage. Un clignotement indique le mode évacuation extérieure.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient manuellement avec un détergent liquide et de l'eau tiède, ou au lave-vaisselle. Un nettoyage tous les deux mois environ est recommandé pour une utilisation normale.

Quand faut-il remplacer les filtres à charbon ?

Les cartouches à charbon actif doivent être remplacées lorsque l'indicateur de saturation clignote (2 brefs clignotements de la LED 1 après 400 heures de fonctionnement). Suivre la procédure de remplacement indiquée dans la notice.

Comment régler l'arrêt différé ?

Lumière éteinte et moteur arrêté, appuyer sur la touche vitesse intensive (5). Le nombre de clignotements des LED 1 et 5 indique la durée : 2 = 5 min, 3 = 10 min, 4 = 15 min, 1 = désactivé.

Que signifie le clignotement de la LED 1 ?

Un bref clignotement de la LED 1 indique qu'il faut nettoyer les filtres métalliques (après 200 heures). Deux brefs clignotements indiquent qu'il faut remplacer les filtres à charbon (après 400 heures).

Comment activer la télécommande ?

Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la LED 1. Deux clignotements confirment l'activation de la télécommande. Un clignotement la désactive. Utiliser des piles LR03-AAA 1,5V.

Que faire en cas de panne ?

Contacter votre installateur pour vérifier l'appareil et son raccordement. Pour les composants électriques endommagés, faire appel à un atelier de réparation agréé par le fabricant. Débrancher complètement l'appareil avant toute intervention.

Comment remettre à zéro l'indicateur de saturation des filtres ?

Lumière éteinte et moteur arrêté, appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des 5 LED confirme la remise à zéro de l'indicateur de saturation des filtres métalliques.

MODE D'EMPLOI LINEAR 900 - 6020001 ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entrenir dans les valeurs conditions.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordedé directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controllee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieure a 0.04 mbar, ce qui evite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

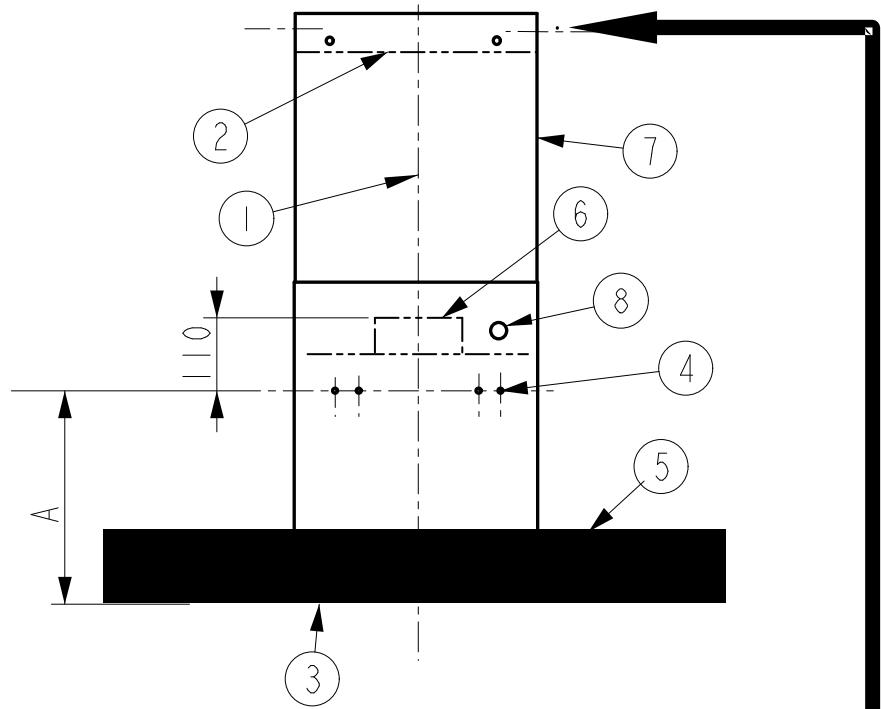

1) Tracer une verticale à l'emplacement de la hotte (fig1, rep 1).
2) Fixer le support de conduit (2) à l'aide des vis TH 5 x 50 et des chevilles fournies.
3) Définir le bas de la hotte (rep 3) afin de fixer les supports au mur (fig 3, rep 4).
4) Accrocher le corps (rep 5) sur les supports muraux.
5) Raccorder le tuyau flexible à l'évacuation extérieure et la sortie de l'appareil (rep 6).
6) Parfaire le réglage d'alignement de l'ensemble, à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 x 25 mm TC.
7) ÀpRES avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive (rep 8), afin de garantir la sécurité d'accrochage.
8) Emboiter le haut de conduit dans le bas de conduit téléscopique (rep 7) et fixer le support (rep 2) par 2 vis M4.

- RECYCLAGE

Fixer le déflecteur avec le support de conduit (fig 2).

Le haut de conduit (avec les ouvertures visibles) doit coïncider avec la position du déflecteur.

Installer un tuyau de diamètre approprié entre la sortie de l'appareil et à l'entrée du déflecteur.

Fixer la ou les équres fournies à l'intérieur du plateau, à l'aide des vis 4.2 × 9.5 . Placer les cartouches à charbon actif dans leurs logements en exerçant une pression sur les languettes A (fig. 4).

4 FONCTIONNEMENT

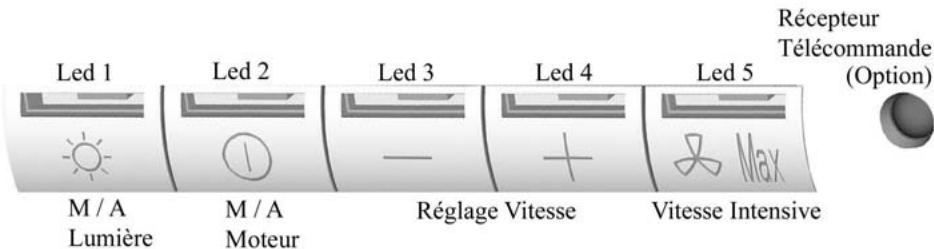

a) Configuration

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l'utiliser en mode recyclage, vous doivent impérativement la configurer suivant la procédure suivante :

Mise en recyclage. (l'air est filtré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage.

Retour en mode évacuation ( L'air est filtré puis évacué à l'extérieur de l'habitation):

Mateur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure.

b) Fonctions de base :

Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'etat de l'éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le débit d'aspiration de la hotte à l'aide des touches vitesse + et vitesse -, en gardant la touche enforcée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive (5).

c) Fonctions complémentaires :

Vitesse intensive temporisée

Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs lors leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

• Mettre le moteur en marche (touche 2), puis selectionner à l'aide des touches (+) et (-) la vitesse souhaitatione pendant la cuisson.

• Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut etre arrêtée en appuyant a nouveau sur la touche 5.

Temporisation de 5 minutes de l'arrêt de la vitesse intensive:

Par défaut cette fonction n'est pas activée.

Pour acceder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-):

Un clignotement des LEDs 2, 3, et 4 = fonction desactivée.

Deux clignotements des LEDs 2, 3, et 4 = fonction activée.

Il est possible d'arrêter manuellement la vitesse intensive avant le début de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l'indication de saturation filtres est désactivée.

Si un arrêt différé de la hotte estprogramme, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arrêter manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

- Arrêt différé :

Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrête totalement la hotte (moteur + éclairage).

Pour acceder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

• 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes.
• 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes.
• 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes.
• 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé.

La hotte peut ensuite etre mise en marche sur la vitesse choisie. Le clignotement des led 2, 3, 4 (suivant la vitesse initialement prevue) indiquera que la fonction arrêt differé est bien programmée :

• 1 clignotement = arrêt après 5 minutes
• 2 clignotements = arrêt après 10 minutes
• 3 clignotements = arrêt après 15 minutes

- Indication de saturation des filtres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les filtres métalliques (voir paragraphe entretien)

Pour acceder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro.

- Indication de saturation des filtres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut replacer les filtres charbon et nettoyer à nouveau les filtres métalliques.

Pour activer la fonction Indication de saturation filtre charbon, la luziere doit etre et le moteur arrete. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction desactivée.

2 clignotements des LEDs 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

- Configuration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l'utiliser avec la télécommande, vous nevez impératifement la configurer suivant la procédure suivante :

Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 5. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent explodeer si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans

le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un contueur approprié.

5 CONSEILS D'UTILISATION

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
• IMPORTANT. NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a ete concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

• Nettoyage des filtres métalliques.

Il est indispensable de proceder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincege) ou au lave- vaissele (tous les deux mois environ pour une utilisation normale).

• Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponce légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

• Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Eclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÉS-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaça que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage:lampes incandescentes,halogènes...
- Les filtrres.

8 REMARQUES

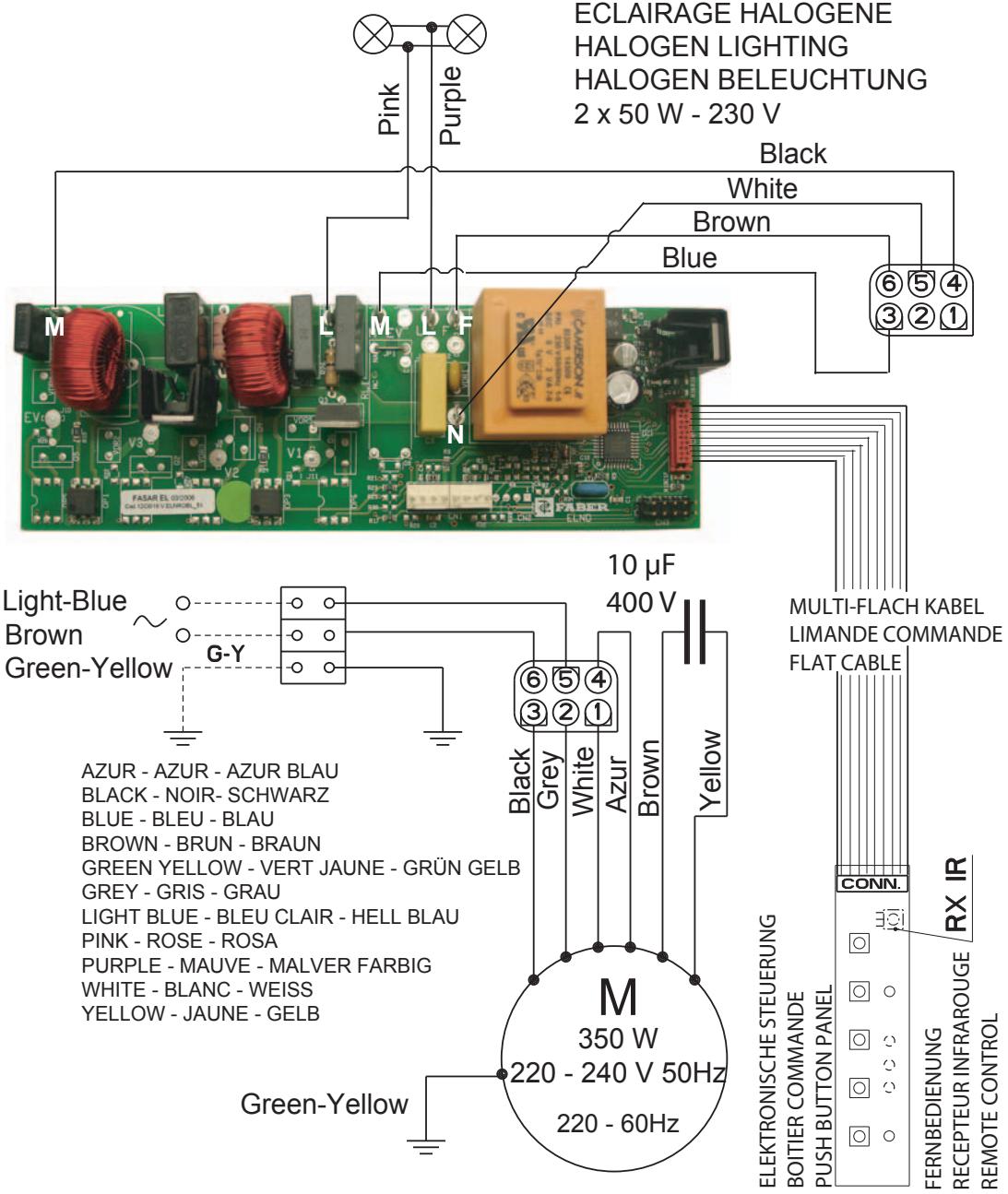

Nos appareils sont conformes aux normes harmonisées CEI 335 et aux directives européennes basse tension 73/23 et compatibilité electromagnétique 89/336.

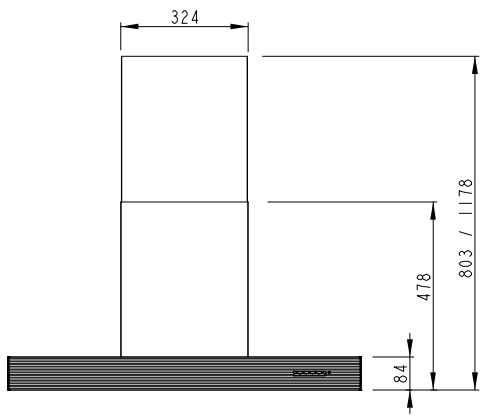

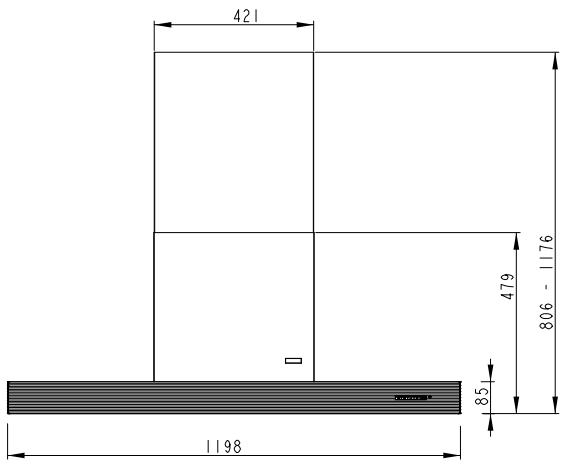

900

1200

1

Plaque Signalétique de la hotte

N° série: 05/19/000648

220-240V~50Hz

220V~60Hz

1x350W

2x50W

TOT. 450W

F - Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Veuillez vous informer du système local de séparation des déchets électriques et électroniques.

Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Cet équipement est conforme à la norme européenne sur la base tension C.E.E. 73/23 relative à la sécurité électrique et aux normes européennes: C.E.E. 89/336 relative à la compatibilité electromagnétique et C.E.E. 93/68 relative au marquage CE.
