DVD47 - Lecteur de DVD HARMAN KARDON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD
Formats de lecture	DVD, CD, MP3, JPEG
Résolution vidéo	480p, 720p, 1080i
Connectivité	HDMI, Composite, S-Video, Coaxial numérique
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions approximatives	430 x 300 x 50 mm
Poids	2,5 kg
Fonctions principales	Lecture de DVD, CD, fonction de zoom, lecture aléatoire
Entretien et nettoyage	Utiliser un chiffon doux pour nettoyer l'extérieur, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée, consulter un professionnel pour les réparations
Informations de sécurité	Ne pas exposer à l'eau, débrancher lors d'un orage, utiliser sur une surface stable
Compatibilités	Compatible avec la plupart des téléviseurs et systèmes audio équipés d'entrées appropriées

FOIRE AUX QUESTIONS - DVD47 HARMAN KARDON

Pourquoi mon HARMAN-KARDON DVD47 ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et qu'il est bien connecté au DVD47.

Comment résoudre les problèmes de lecture de disque ?

Assurez-vous que le disque est propre et exempt de rayures. Vérifiez également que le format du disque est compatible avec le DVD47 (DVD, CD, etc.).

Que faire si l'image est déformée ou floue ?

Vérifiez les connexions de votre câble vidéo. Assurez-vous que l'appareil est correctement réglé pour le format de votre téléviseur (16:9 ou 4:3).

Pourquoi je n'ai pas de son lors de la lecture ?

Vérifiez que les câbles audio sont correctement connectés et que le volume est suffisamment élevé. Assurez-vous également que le mode audio de votre téléviseur ou de votre système audio est correctement réglé.

Comment réinitialiser mon HARMAN-KARDON DVD47 ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique, attendez environ 30 secondes, puis rebranchez-le. Cela peut résoudre certains problèmes temporaires.

Mon télécommande ne fonctionne pas, que faire ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstruction entre la télécommande et le capteur du DVD47.

Comment mettre à jour le firmware de mon HARMAN-KARDON DVD47 ?

Visitez le site Web de HARMAN-KARDON pour télécharger le dernier firmware disponible. Suivez les instructions fournies pour mettre à jour votre appareil.

Le DVD47 ne reconnaît pas le disque inséré, que faire ?

Essayez de nettoyer le disque avec un chiffon doux et sec. Si le problème persiste, essayez un autre disque pour déterminer si le problème vient du disque ou de l'appareil.

MODE D'EMPLOI DVD47 HARMAN KARDON

DVD 47 Lecteur de DVD

MODE D'EMPLOI

harman/kardon

3 Présentation générale
3 Vocabularye
5 Fonctionnalités, contenu
6 Commandes de la face avant
7 Afficheur de la face avant

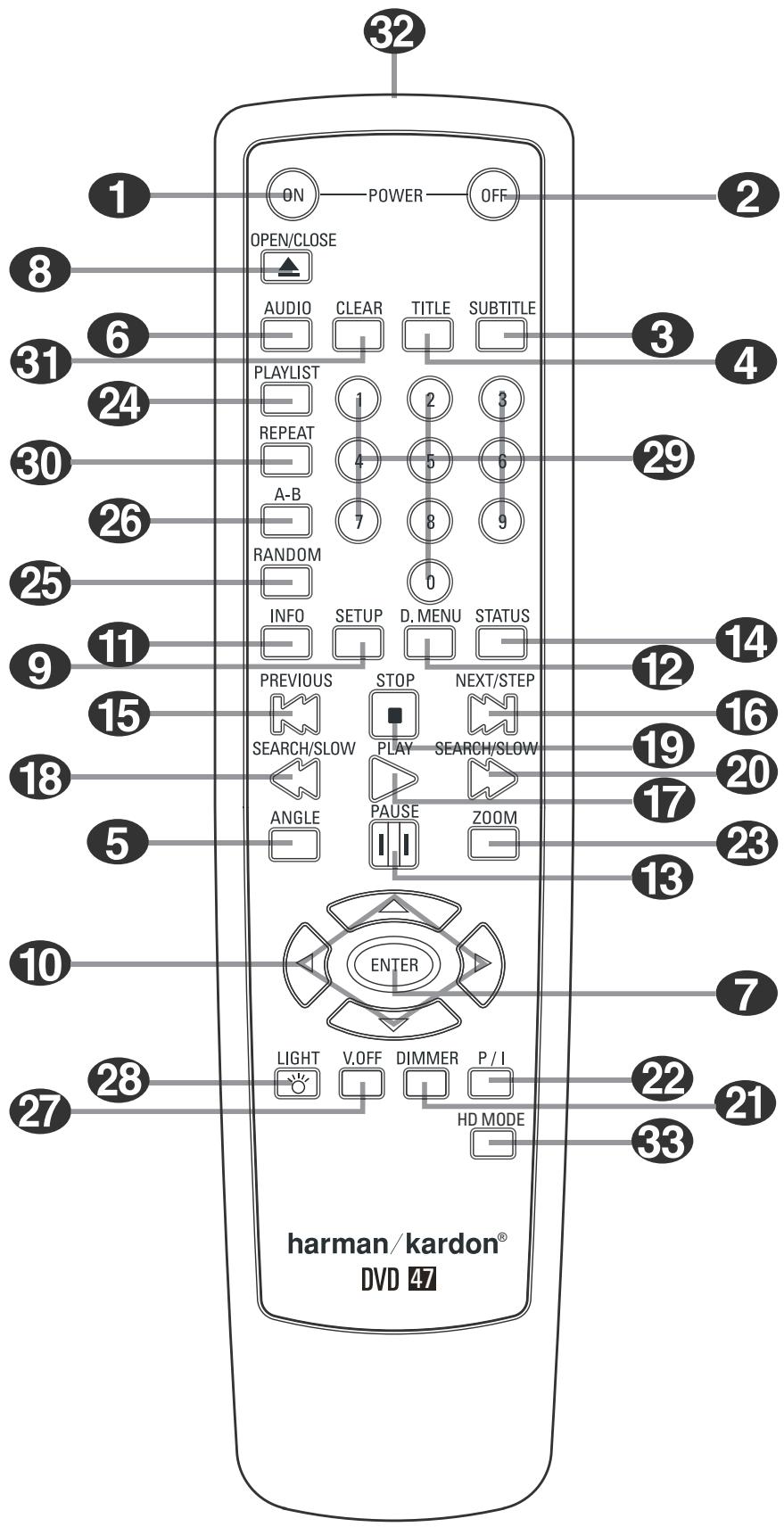

8 Fonctions de la télécommande

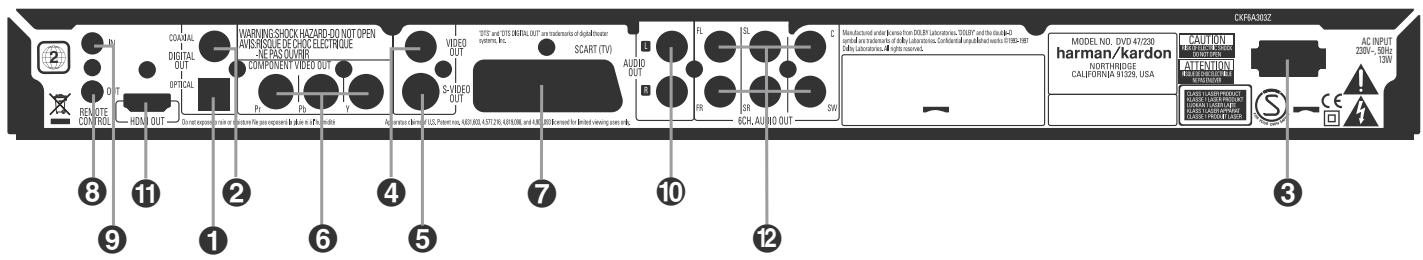

10 Connexions du panneau arriere
11 Installation et branchements

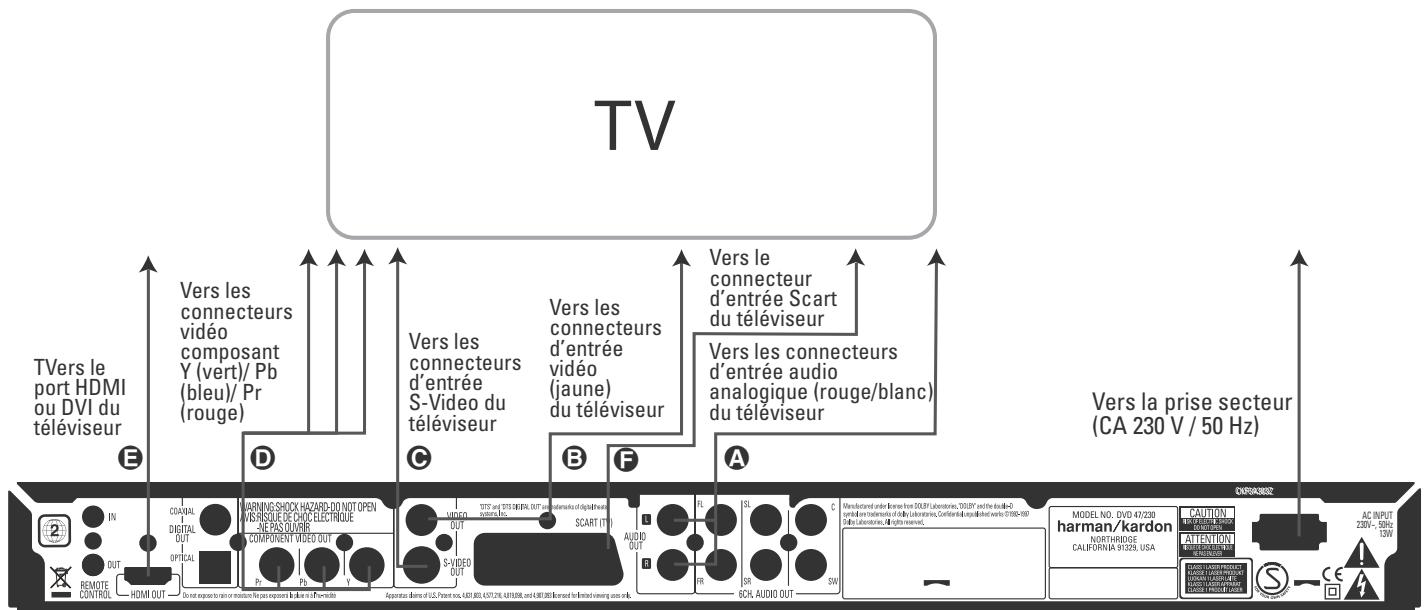

11 Connexion à un téléviseur uniquement

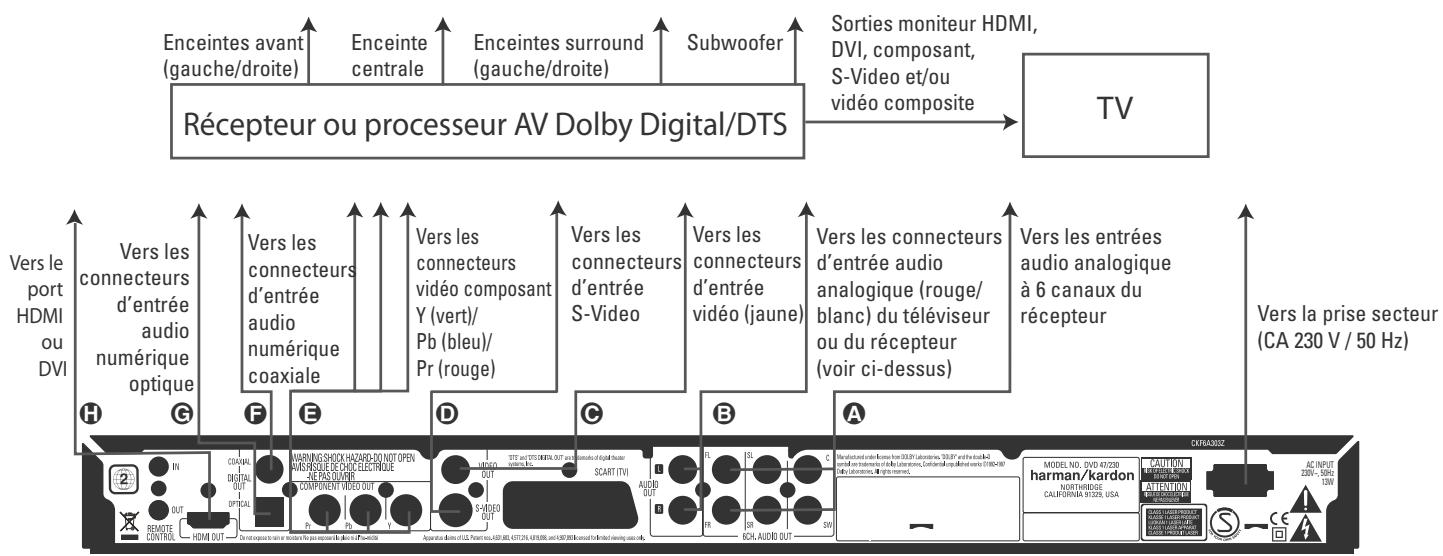

à un ampli-tuner Dolby Digital / DTS
13 Telecommande
14 Connexions audionumeriques
15 Mode opératione du lecteur
Simple lecture
Fonctions associées
15 A propos des fichiers DivX Movie
16 Paramétrage du Systeme
16 Configuration par défaut du système

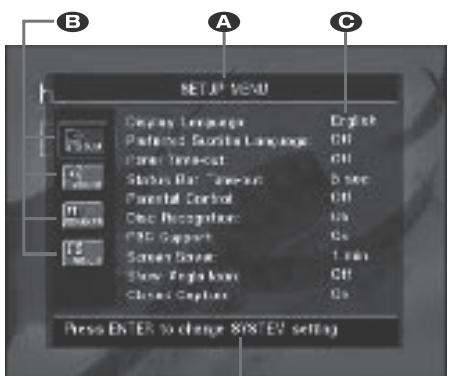

16 Menu de configuration

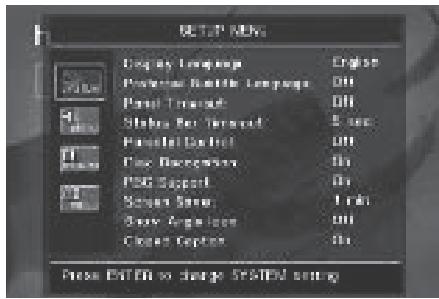

17 Parametres du système
17 Réglages audio

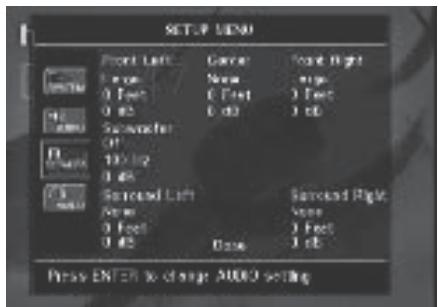

18 Configuration des enceintes

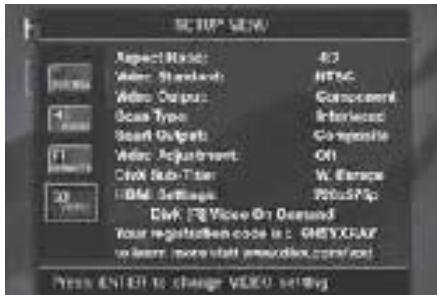

19 Réglages video

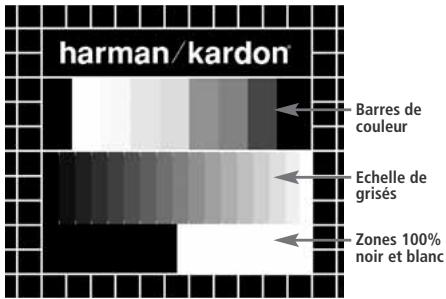

20 Mire de réglage
20 Mire de réglage
20 Reglage de l'Image du
Téléviseur avec la mire
21 Menu Player Information

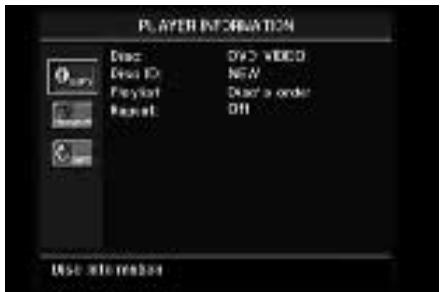

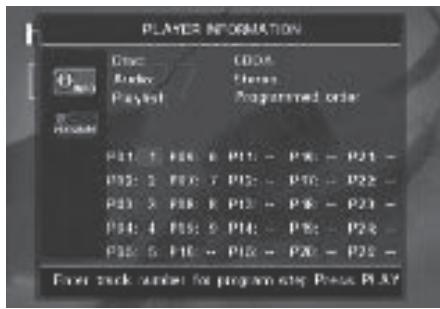

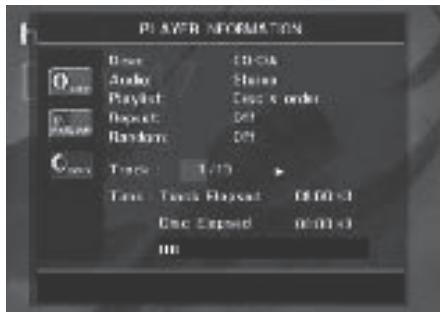

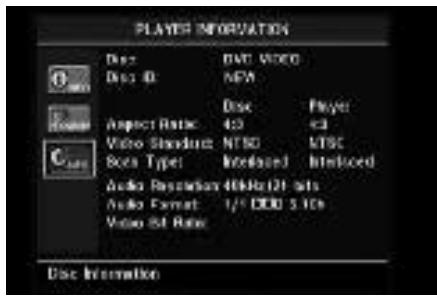

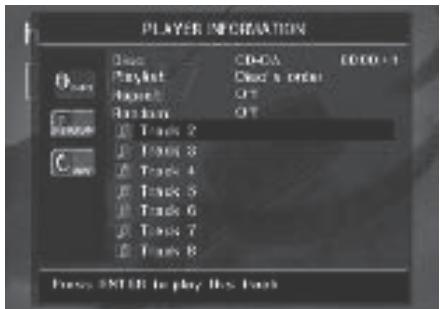

21 Utilisation du menu Player Information
21 Utilisation de l'affichage à l'écran
22 Lecture de CD
22 Utilisation du menu lecteur
(PLAYER INFORMATION)
23 Choix d'une plage
23 Lecture répétée
23 Lecture aléatoire
23 Indicateur Video Off
23 Disques SACD

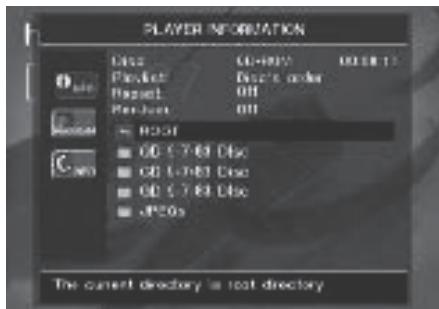

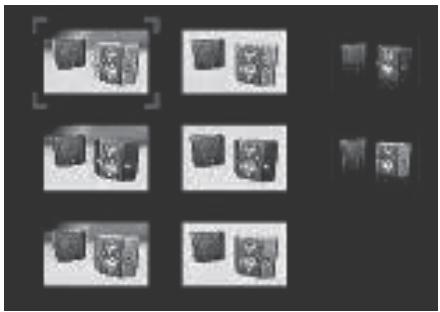

24 Lecture de fichiers MP3, Windows Media et JPEG
26 Guide de dépannage
27 Specifications

Déclaration de conformité

Je sousignede,representant

déclare sur l'honneur que le produit décrit dans la presente notice est conforme aux normes suivantes :

EN 55013:2001

EN 55020:2002

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

EN 60065:2002

Jurjen Amsterdam

REMARQUE: ce lecteur a eté concu et fabriqu pour être compatible avec les Informations de Gestion Régionales encodées sur la plupart des disques DVD. Il est destiné uniquement à la

lecture des disques munis du Code Régional 2, ou de ceux qui n'ontaucenode.La presence d'un autre Code Régional sur un disque en rendra la lecture impossible sur le DVD.

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRÊRIÈ DE L'APPEARIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÉTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÉS D'un SERVICE DE MAINTENANCE QUALIFIÉ.

L'éclair fléché au centre d'un triangle équivalents, réelés et l'utilisant de la

equitatario previennent l'utilisateur de la presence de courants电量 dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d'exclamation au centre d'un triangle équilatéral préviert l'utilisateur de la présence d'instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien d'l'appareil.

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITE.

Nous vous remercions d'avoir besoin un lecteur de DVD Harman Kardon.

Le DVD 47 est un lecteur de disque optique dernier cri qui peut direl pratiquement tous les disques de musique, film et photo de votre bibliothèque avec la plus haute fidélité disponible actuellément. En plus des disques video et CD audio conventionnels, le DVD 47 vous permet de profiter des derniers disques DVD-Audio et SACD™ haute résolution, avec une sortie HDMI™ (High-Definition Multimedia Interface™) produit de l'audio et de la video numériques purs et non compressés, ainsi que des disques DivX® et VCD.

Pour tirer le maximum de plaisir des enregistements DVD, nous avons intégré au DVD les techniques les plus modernes (convertisseurs N/A video 10 bits et des sorties Video (composite), S-Video et RVB Video (RVB via prise péritel), afin que vous soyez assurez d'obtenir toute la qualité inherente aux DVD d'aujourd'hui. Pour une lecture optimale des DVD NTSC et PAL avec des dispositifs d'affichage compatibles haute définition, le DVD est équipé de sorties video composants progressifs.

Lorsqu'il est utilisé avec un récepteur audio/véo compatible HDMI et un écran video, la qualité du contenu est réservée.

En diffusant un signal non compressé, la dégradation est pratiquement inexistante. Et la connexion avec un seul cable élimine les problèmes de câblage.

Si vous ne possédez pas encore un écran video HDMI, vous pouvez tout de même profiter d'une parfaite qualité d'image grâce aux CNA video de précision du DVD 47, qui délivrent un signal composant à balayage progressif Y/Pr/Pb, composite et S-Video. Par conséquent, quelque soit le type d'écran video utilisé, vous verrez des images les plus proches de la performance ou du film original, sur votre cinema à domicile. Pour affiner davantage la sortie video, une séquence de test intégrée peut être utilisée conjointement avec les commandes de votre écran, ou avec les réglages de sortie video du DVD 47.

De plus, l'héritage audio d'Harman Kardon per- dure à l'époque de la video numérique avec les convertisseurs numériques analogiques de catégorie audiophile pour assurer une qualité audio à la hauteur de la qualité d'image. Les sorties audionumériques optiques et audio numériques coaxiales sont également disponibles permettant un raccordement direct avec des amplis-tuners / proceseurs audiovisuels afin que vous puissiez profiter des pistes son Dolby Digital* et DTS. Les sorties analogiques, pour la lecture stéreo sous-mixée ou la lecture de DVD-Audio et SACD, utilisant des convertisseurs numériques-analogiques de grande qualité, pour une diffusion claire comme du cristal.. La lecture des disques CD audio assure une qualité de reproduction correspondant à celle des meilleurs lecteurs disponibles sur le marché.

Une gamme compte de fonctions de programmation permet de préprogrammer plusieurs heures de spectacle et de divertissement. Au cours de la lecture des DVD, des menus conviviaux s'affichent à l'écran et des icones vous permettent de changer facilement de langue, de piste son, de sous-titres ou de format d'image.

Aucun apparéil électronique grand public lancé sur le marché n'a connu un essor aussi rapide que le lecteur de DVD, mais il se peut que ce soit pourtant votre premier. Bien que de nombreuses caractéristiques du DVD ressemblant à celles des changeurs ou lecteurs de CD, certaines fonctions risquent d'être nouvelles pour vous. Pour bénéficiaie de toutes les fonctionnalités que vous apporte le support DVD, nous vous conseillons de dire attentivement du contenu du present manuel. Vous ne regretterez pas ce petit investissement en temps qui vous aidera à utiliser correctement le DVD.

Si vous avez d'autres questions sur ce produit, sur son installation ou son fonctionnement, dont la reponse ne se trouve pas dans ce manuel, prenez contact avec votre revendeur habitual.

Accepte une large gamme de formats Video et Audio, dont les disques video DVD, les disques DVD-Audio, SACD VCD,disques audio CD,CD-R/RW,DVDR/RW,DVD+R/RW et MP3
Port HDMI™ 1.0 avec sorties video numérique HDCP haute definition non compressées (720p et 1080i) et jusqu'à six canaux d'audio numérique Dolby Digital, DTS ou PCM, selon le disque source
■ Reproduction video de haute qualite avec un traitement pixel par pixel, une sortie a balayage progressif et une reconstitution 3/2 pull-down
Sorties video composite et composante ou S-Video simultanées
Gestion des graves complète pour la lecture de DVD-Audio et SACD
Lecture video Haute qualite, convertisseurs N/A 10 bits, Balayage progressif et sorties composantes video
Compatible avec les signaux Dolby Digital et DTS via connecteurs numériques coaxiaux et optiques
Convertisseur N/A de type Audiophile pour une restitution audio exceptionnelle
Système convivial de menus à l'écran
Lecture de disques audio MP3, Windows® WMA (v8) et d'images JPEG
Lecture simultanée de fichiers MP3 et JPEG
Verrouillage parental
Lecture des fichiers video compressés au format DivX

■ Fonctions de programmation étendues pour disques Audio et Video
Multiples options de langues, bandes son et sous-titrage
■ Fonctions angles de vue multiples (DVD spécifique encodés)
Télécommande ergonomique rétro éclairée

Vocabulaire

Les lecteurs de DVD partagent certaines caractéristiques et une partie de la technologie des lecteurs de CD, de nombreux termes et concepts de fonctionnement sont doncsemblables à ceux que vous avez peut-être vus sur les lecteurs et changeurs de CD, ou sur des formats de disques videooplancien, tels que le disque laser. Mais si c'est votre premier appariel DVD, certains termes you sont peut'être inconnus. Les explications qui suivent ont pour objet de vous familiariser avec ce vocabulaire nouveau pour vous aider a profiter de la puissance et de la flexibilité du format DVD et du DVD.

DVD Audio: Avec l'avénement du disque DVD, la quantité de données susceptible d'être contue par ces supports a augmente de manière drastique. Sur un disque DVD Video, ce sont les données MPEG 2 video et les bandes son multipistes en Dolby Digital et/ou DTS. Ces informations sont comprimées.

Sur les disques DVD Audio, cependant, toute la capacité est disponible pour les seules données audio, sans compression. Cela permet d'obtenir des informations audio d'aussionne qualite que les enregistements originaux en studio, en PCM jusqu'à 24 bits/192 kHz.

Le système 24 bits du DVD-Audio se traduit essentiellement par une amélioration significative de la résolution des détails, puisque chaque point de l'information audio est décrit par une longue chaîne de 24 chiffres, qui peut combiner 16 777 216 fois les uns et les zéros, tandis que le système 16 bits plus primitif du CD ne permet que 65 536 combinaisons. La fréquence de

192 kHz est propice à une restitution dynamique de la richesse du langage musica.I et autorise également une bande passante plus large, jusqu'à 96 kHz. Meme si cette limite se situe bien au-delà de la limite d'audition humaine, elle contribue a améliorer le réalisme de la reproduction.

Format d'écran : C'est la relation qui existe entre la largeur et la hauteur d'une image video. Un écran video classique a une largeur de quatre unités pour trois unités de hauteur, son ratio est donc appelé "4.3". Les nouveaux écans video au format de l'image large font 16 unités de large pour neuf unités de haut, ce qui les font ressembler davantage à un écran de cinéma. Le contenu d'un DVD a pu être enregistré dans n'importe quel format et, de plus, vous pouvez configurer le DVD pour qu'il mise dans l'un ou l'autre format, en fonction des films enregistrés sur le disque.

Vidéo composante: Cette forme de signal video élimine les nombreuses alterations des signaux videoe composite traditionnels en divisant le signal entre un canal de luminance séparé (le canal de signal « Y ») et deux signaux de différence de couleur (les canaux de signal Pr et Pb). Avec une connexion videoe composante, vous obtiendrez une meilleure résolution d'image et vous éliminerez beaucoup d'imperfections de l'image, comme les motifs moirés souvent vus sur les tissus à carreaux. Cependant, afin de profiter de la videoe composante, vousdez possesser un écran videoe avec des entrées videoe composante Y/Pr/Pb. Ne connectez pas les sorties videoe composante du DVD 47 aux entrées composite ou S-Video classiques d'un téléviseur ou enregistreur.

Groupe : les pistes individuelles d'un disque DVD-Audio peuvent etre rassemblées en groupe. Il peut exister plus d'un groupe sur un disque. En fonction de la maniere dont les producteurs ont conqu le disque, les groupes peuvent regrouper différents contenus, ouils peuvent repeter le contenu du disque sous différents formats audio, comme de l'audio 5.1 ou de la stéreo haute résolution.

Protection): HDCP est la norme pour la protection des contenus numériquement codés, contre la copie non autorisée, lorsqu'ils sont transmis d'un lecteur DVD (ou d'une autre source video) vers un écran video à l'aide des connexions HDMI ou DVI. Afin de profiter de la sortie haute résolution du DVD 47 via sa sortie HDMI, votre écran doit être compatible HDCP. Pratiquement tous les écrans équipés de sorties HDMI sont compatibles HDCP, mais ce n'est pas le cas de tous les écrans équipés DVI. Si vous utilisez le DVD 47 avec un cable ou un adaptateur HDMI-DVI optionnel, consultez le manuel d'utilisation pour déterminer si votre écran est compatible HDCP.

InterfaceTM):HDMI est une forme de communication à bus série entre le lecteur DVD et l'écran video ou le récepteur audio/video. Avec 5 Gbps de bande passante, ce protocole peut transmettre de l'audio et de la video numériques haute définition et non compressés, en utilisant un seul cable. Grace à HDMI, le DVD 47 est capable de délivrer de la video haute résolution (720p ou 1080i) et de l'audio numérique à 5.1 canaux Dolby Digital ou DTS, avec l'avantage d'un seul cable de connexion.

Fichiers JEPG: JEPG signifie Joint Photographic Experts Group, à cause du groupe qui a développé une norme de compression d'images fixes, comme les photographies. Les fischiers JEPG peuvent être créés sur un ordinateur personnel en important des images d'un apparéil photo numérique, ou en numérique des photographies imprimées. Ces fischiers peuvent être graves sur un disque compact. Le DVD 47 est capable de reconnaître les fischiers JEPG et vous permet de les afficher sur votre écran video.

Titre (TITLE): Les enregistements sur support DVD sont divisés en titres et en chaprites.

Chapitre (CHAPTER): Les chapitres sous les subdivisions programmes dans chaque titre d'un disque. Les chapitres sont comparables aux plages d'un CD audio.

RGB Video : Il s'agit d'un format de signal video qui elimine les parasites liés aux signaux video composite en divisant ce signal en trois couleurs fondamentales, le rouge, le vert et le bleu (Red, Green, Blue = RGB). Via une connexion RGB (prise péritel SCART), la résolution d'image estAMLRE et de nombreuses imperfections disparaisent (notamment l'effect de moirage sur les tissus rayés). Toutefois, pour bénéficier d'un signal video RGB, votre monieur video doit être doté d'une entrée péritel (SCART) compatible RGB.

Balayage progressif : à cause de l'immense capacité de stockage des données du DVD, les images sont aujourd'hui stockées de manière progressive (c'est-à-dire intactes plutôt qu'entre-lacées). Cela permet à toutes les lignes de chaque image (paires et impaires) d'être affichées en même temps. Le téléviseur Cinema Lounge de Harman Kardon est équipé d'une vraie sortie video à balayage progressif, produit un rendement lumineux 40 % meilleur qu'un téléviseur traditionnel et une image haute définition incroyablement détaillée, sans aucune ligne de balayage visible, ni d'alteration du mouvement.

Fichiers WMA : WMA (Windows Media® Audio) est un format de compression audio qui a etéDeveloppè par Microsoft® Corporation pour êtreutilisé avec son lecteur Windows Media. Lesfichiers WMA peuvent être même plus réduitsque les fichiers MP3, tout en conservant unequalité équivalente. Le DVD 47 fait partie deslecteurs DVD capables de dire des disquescontenant des fichiers WMA. Notez que le lecteurWindows Media utilise d'autres formats defichier ; cependant, le DVD 47 est seulementcapable de dire des fichiers dont le nom se terminent par l'extension « .wma »Consultez la page 5 pour en savoir plus sur laprise en charge des fichiers WMA.

Angles multiples : les DVD ont la possibilité d'afficher jusqu'à quatre vues différentes de la même scène d'un programme. Lorsqu'un disque est encodé avec des informations d'angles multipes, appuyez sur la touche Angle pour basculer entre ces différentes vues. Veuillez noter qu'actuellément, peu de disques profitent de cette possibilité et, lorsque c'est le cas, la technologie d'angles multiples peut n'être presente que pour de courtes périodes de temps sur le disque. Les produits inserent généralement une icone ou un indicateur graphique dans l'image pour prévenir l'utilisateur de la disponibilité des angles de vue multiples.

« Reading »: Ce message apparait lorsque vous avez placé un disque sur le plateau et reféré le tiroir. Il signale que le lecteur identifie le

contenu du disque : CD ou DVD, informations sur les différents éléments présents sur le disque, tels que les langues, les formats de l'image, les sous-titres, le nombre de titres, etc. Le court laps de temps que met le lecteur à生存 le contenu du disque est normal.

«Resume»: La touche STOP du DVD a un fonctionnement différent de celui des lecteurs de CD. Lorsque vous appuyez sur la touche Arrêt d'un lecteur de CD classique, la lecture est interrompue. Et si vous appuyez à nouveau sur la touche de démarrage, la lecture repend du début. Mais le DVD vous offre deux options pour la lecture d'un disque DVD. Si vous appuyez une fois sur STOP, la lecture sera interrompue, mais l'appareil passera alors en mode «Resume» (Continuer). Vous pouvez l'éteindre et lorsque vous appuierez à nouveau sur PLAY, le disque repartira du point où il se trouvait au moment de la pression sur STOP C'est très pratique dans le cas où vous devez interrompre le visionnement d'un film et que vous souhaitez le reprendre à l'endroit où vous enétiez resté. Si vous appuyez deux fois sur la touche STOP, l'appareil s'arrête normalement et, la fois suivante, recommence la lecture du disque depuis le début.

DivX

Le DivX est une norme de compression audio/video base sur le format de compression standard MPEG-4+. Le lecteur DVD 47 lit les disques créé avec un logiciel DivX. Les fonctionnalités de lecture des disques disques video DivX varient selon la version du logiciel DivX utilisé pour enregistrer les films. Pour toute information concernant les différencimes versions du logiciel DivX, visitez www.divx.com

SACD (Super Audio Compact Disc) : le format SACD est une amélioration du disque compact original et il a été développé par les mêmes entreprises qui sont à l'origine du CD. Grâce à son format haute densité, le disque SACD est capable de stocker sept fois plus de données qu'un CD classique. Les ingénieurs ont réalisé que s'ils utilisient une fréquence d'échantillonnage plus élevé dans un format à un seul bit, mais en éliminant le sous-échantillonnage nécessaire pour placer 74 minutes d'audio sur un CD classique, ils pouvaient conserver une meilleure qualité audio, qui se rapproche plus du signal analogique original. De plus, l'équipment de lecture n'avait plus besoin d'effectuer une interpolation de sur-échantillonnage pour dire le contenu du disque. La suppression de ces deux étapes de conversion diminue la distorsion et les alterations, tout en permettant une résolution beaucoup plus élevée. La plupart des disques SACD sont à double couche, comprenant une couche conventionnelle CD pour conserver la compatibilité avec les anciens lecteurs de disques, et une couche haute densité SACD. De plus, les disques SACD peuvent containir des versions à deux canaux ou multicanaux du contenu, ou les deux.

Haute qualité visuelle

• Interface multimédia haute définition (HDMI) pour une connexion numérique, à un seul cable, vers votre écran compatible HD.
• Décodage video avancé des formats MPEG-2 à 10 bits.
• Sortie RVB directe disponible via connecteur péritel (SCART) pour des performances videoe optimale. Connecteur SCART également configurable en sortie videoe composite.
• Écrans de test (mire) pour essais de performances et réglage de l'image.
• Veritable conversation des disques NTSC en PAL.
• Sorties video à balayage progressif (Progressif scan): (NTSC et PAL).
• Lecture des fichiers JPEG.

Haute qualité sonore

• Decodeur DVD-Audio intégré pour un meilleur réalisme musical.
• En connectant un décodeur DTS (Digital Theater Systems) ou Dolby Digital, vous pouvez profiter de la qualité de la restitution sonore surround 5.1 des disques DTS ou Dolby Digital.
• En mode PCM linéaire à 16-24 bits et 44-96 kHz (aussi sur la sortie numérique, voir tableau page 14), vous obtenez une qualité audio qui dépasse celle des CD ordinaires.
• Sorties audio numériques coaxiale et optique.

Une parfaite convivialité

• Dialogues par icones à l'écran pourinfos sur le disque et la lecture, et accès aux fonctions majorues de l'appareil.
• Sous-titrage disponible en plusieurs langues*.
• Fonction de visionnement selon plusieurs angles pour revoir différemment les scènes tournées sous différents angles (limiterée aux DVD enregistrés de cette manière).
• Options multiples de langues de dialogue et de sélection de pistes (limitées aux DVD enregistrés de cette manière).
• Accès aux fonctions par menu convivial.
• 4 types de zoom en modes lecture et pause.
• Telecommande ergonomique retroéclairée.
• Téléchargement des mises à jour logicielles possible via Internet.
• Le nombre de langues enregistrées varie avec le logiciel.

Compatible CD ou DVD

• Le DVD 47 peut dire tous les CD audio, inscriptibles(CD-R) ou réinscriptibles (CD-RW), les MP3, WMA (v8), DivX, VCD ou DVD/Video dont le code régional est 0 ou 2.

Formats compatibles

Le lecteur peut dire les formats de disques suivants (8 et 12 cm):

DVD-AUDIO
SACD
DVD
DVD-R
DVD-RW
DVD+R
DVD+RW
CD
CD-R
CD-RW
VCD/SVCD
WMA (v8)
- DivX et XviD

Note: du fait des différences existant dans le format de certains disques, il se peut que certains prsentent des caractéristiques incompatibleles avec le DVD. De même, bien que le DVD soit doté d'une gamme étendue de fonctions, tous les disques n'auront pas toutes les possibiltés du système DVD. Par exemple, bien que le DVD soit compatible avec les disques multi-angles, cette fonction ne marchera que si le disque est encodi pour la lecture multi-angles. De plus, le DVD est à même de dire à la fois les pistes son Dolby Digital et DTS, mais le nombre et les types de pistes disponibles varieront d'un disque à l'autre. Pour s'assurer qu'une fonction spécifique, ou une option de piste son, est disponible, veuillez vérifier les options mentionnées sur l'emballage du disque.

La qualité de reproduction des disques CD-R, CD-RW, WMA (v8), JPEG, MP3, DivX, VCD/SVCD, DVD-R, DVD+R, DVD-RW et DVD+RW varie en fonction de la qualité du support utilisé et de l'enregistrement effectué.
Le DVD 47 peut dire la plupart des supports de fichiers encodés MP3 ou Windows Media 8, ainsi que le format image JPEG. Mais les variantes d'encodage, codecs ou débit binaire utilisées peuvent affecter la lecture de certains disques. C'est pourquoi nous ne pouvons garantir la compatibilité avec tous les encodages et codecs. Nous recommendons l'utilisation de fichiers MP3 encodés avec des débits de données compris entre 32kbps et 320kbps. Le débit binaire d'encodage des fichiers WMA doit être compris entre 64kbps et 320kbps. Le DVD 47 peut dire certains fichiers WMA 9, mais toutes les caractéristiques de la version 9 ne sont pas supportées. Les fichiers JPEG ne doivent pasContainir plus de 5 megapixels et ni peser plus de 5Mb.

• Les disques SACD sont disponibles en format SACD seulement et en format hybride. Les disques hybrides contiennent une couche CD-DA (libre rouge), en plus de la couche haute densité SACD, qui permet au disque d'être compatible avec les ancients lecteurs conventionnels de disque optique. Le DVD 47 est capable de dire les deux types de disques SACD. Lorsqu'un disque hybride est charge, le DVD 47 lira par défaut la couche SACD.
• Les disques SACD sont aussi disponibles en format deux canaux ou multicanaux. Le DVD 47 lira correctement les deux formats, le contenu multicanaux étant transmis par les Sorties 6 canaux ②.

Le DVD 47 ne lira pas les supports suivants :

• Disques DVD avec un code région différént de 2
• Disques de données DVD-ROM
• Disques DVD-RAM
  Disques CD-I
  Disques CD-G
• Disques Kodak Photo CD™ (les disques CD Kodak Picture, disponibles pour le grand public, peuvent être lus sur le DVD 47).
• Disques concus pour une utilisation sur des consoles deieux video
• Disques enregistrés en mode "VR"
• Disques optiques haute définition tels que WMVHD, HD-DVD et Blu-ray

Mise à niveau via Internet

Il est possible d'effectuer une mise a niveau complète des composants régissant le fonctionnement du DVD 47 d'Harman Kardon.
Si de futures améliorations sont apportées à ses fonctions et à ses caractéristiques, il sera possible de télécharger les mises à niveau sur le site suivant: www.harmankardon.com/International/Vous n'aurez qu'à créé un CD-R sur lequel vous enregistrrez les données, et l'insérer dans le DVD pour une mise à niveau automatique. Cette procédure est délicate, c'est pourquoi nous vous conseillons de ne pas prendre le risque demettre à jour votre produit si vous ne vous sentez pas capable de le faire.

Contenu

1 lecteur DVD Harman Kardon
1 Telecommande
2 piles AAA
1 cable AV pour le son analogue stéreo et la video composite
1 cable S-Video
1 cable HDMI
1 manuel d'utilisation

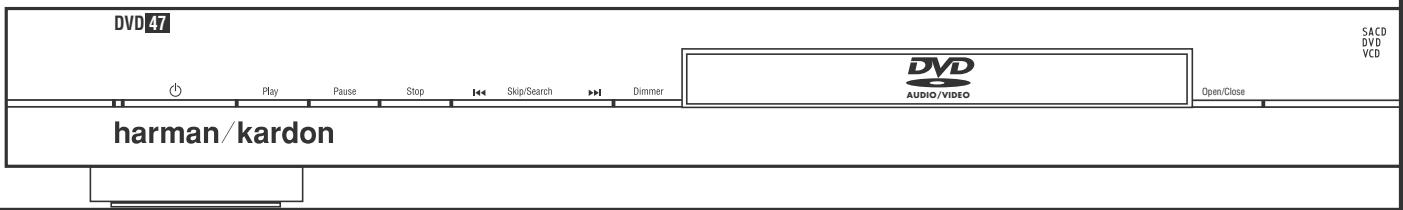

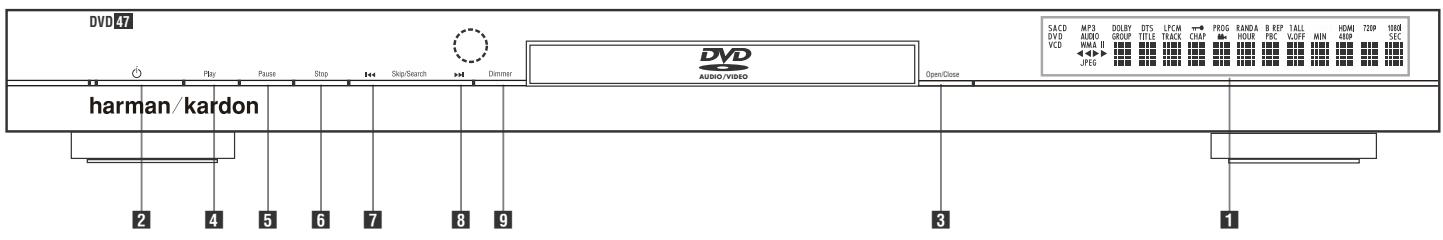

1 Ecran d'information principal
2 Marche/Arret (Mode de veille)
3 Ouverture du plateau

4 Lecture
5 Pause
6 Arret

Saut/Recherche (Amont)
8 Saut/Recherche (Aval)
9 Réglage de la luminosité (Dimmer)

1 Ecran d'information principal : cet écran affiche les messages et les indications d'etat pour vous aider à faire fonctionner l'appareil
2 Marche/Arret (Mode de veille): appuyez une fois sur cette touche pourmettre le lecteur DVD sous tension,appuyez a nouveau pour mettre l'appareil dans le mode Veille.
3 Ouverture du plateau: appuyez sur cette touche pour ouvrir ou fermer le tiroir du disque.
4 Lecture: appuyez sur cette touche pour lancer la lecture ou pour la reprendre après avoir appuyé sur Pause.

Pause: appuyez sur cette touche pour arreter momentanément la lecture. Appuyez à nouveau sur cette touche pour la reprendre. Si le disque est en cours de lecture, une pression sur cette touche provoquera un arrêt sur image.
6 Arrêt : appuyez une fois sur cette touche pourmettre le disque en modeResume (Continuer). La lecture du DVD sera interrompue, mais tant que vous n'ouvrierez pas le plateau ou que vous ne changerez pas de disque,elle reprendra au même endroit des que vous appuierez a nouveau sur la touche Lecture. La fonction Continuer marchera même si vous avez entre-temps eteint I'appareil.Appuyez deux fois sur cette touche pour arrer te disque et recommencer la lecture depuis le début.

7 Saut/Recherche (Amont): appuyez sur cette touche pour revenir sur les plages précédentes d'un CD ou sur les chapitres precedents d'un DVD. Maintenez cette touche enforcée pour revenir sur les plages précédentes à la vitesse de votrechoix (plusieurs vitesses disponibles).
Saut/Recherche (Aval) : appuyez sur cette touche pour passer aux plages suivantes d'un CD ou aux chapitres suivants d'un DVD. Maintenez cette touche enforcée pour passer aux plages suivantes à la vitesse de votre choix (plusieurs vitesses disponibles).
9 Réglage de la luminosité (Dimmer): appuyez sur cette touche pour régler la luminosité de l'affichage d'informations de 50% ou pour éteindre complètement l'affichage, selon l'ordre suivant: LUMINOSITÉ MAXIMUM SEMI-LUMINOSITÉ ÉTEINT LUMINOSITÉ MAXIMUM.

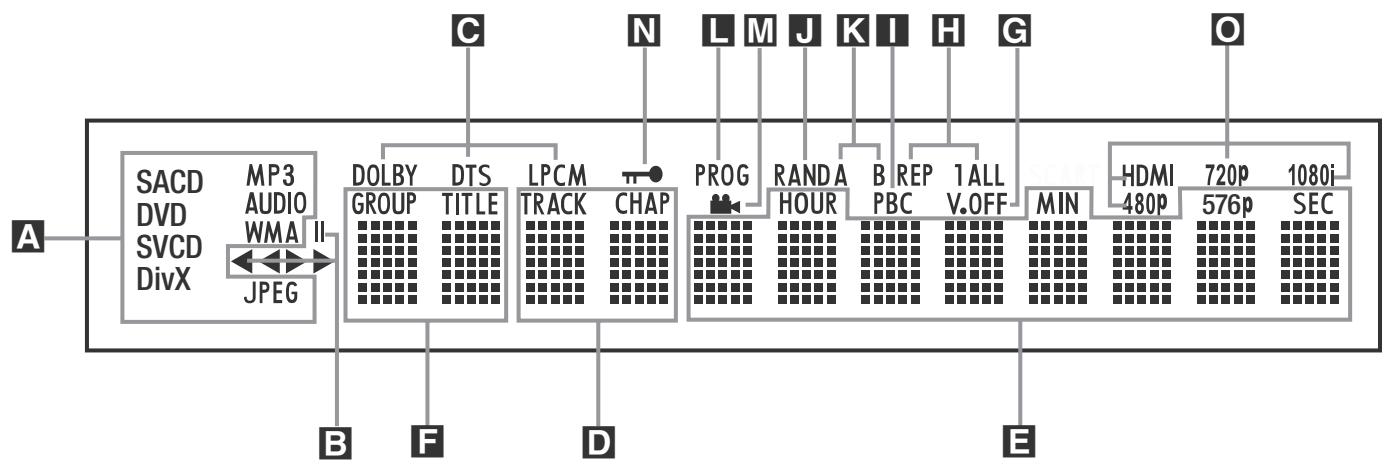

A Indicateurs du type de disque/format
B Indicateurs de mode de lecture
C Indicateurs de flux binaire audio
D Indicateurs du nombre de chapitres / de plages
Indicateurs de durée

F Indicateurs du titre
G Indicateur Video Off
Indicateur de répétition
Indicateur de commande de lecture VCD
J Indicateur de lecture aléatoire

K Indicateur de lecture repétée A-B
Indicateur de programmation
M Indicateur d'angle
N Indicateur de verrouillage parental
Indicateurs de sortie video

A Indicateurs de type de disques :

I'indicateur CD, DVD, DVD-Audio, SACD, VCD, MP3, WMA ou JPEG s'allumera pour indiquer le type de disque actuellément en cours de lecture.
Indicateurs de mode Lecture : ces indicateurs s'allument pour indiquer le mode de lecture en cours:
s'allume lors de la lecture d'un disque dans le mode normal.
s'allume lorsque le disque est en mode de Recherche Rapide Avant. Le menu d'affichage à l'écran indique la vitesse sélectionnée (x2, x4, x8, x20, x100).
s'allume lorsque le disque est en pause.
s'allume lorsquel disque est en mode de Recherche Arriere Rapide.Le menu d'affichage a I'ecran indique la vitesse selectionnee (x2,x4,x8,x20,x100).
Indicateurs de flux binaire audio : lorsqu'un signal audio numérique Dolby Digital, DTS ou PCM linéaire est present sur le disque, l'un de ces indicateurs s'allumera. Les flux binaires DVD-Audio, MP3 et WMA seront signalés par l'indicateur de type de disques A.
D Indicateurs du numero du chapitre/de la plage : lorsqu'un DVD est en cours de lecture, ces deux positions de l'affichage indiquent le chapitre lu. S'il s'agit d'un disque CD, elles indiquent le numero de la plage lue.

Indicateurs de durée du programme :

ces positions indiquent la durée du DVD en cours de lecture. S'il s'agit d'un CD, ces voyants montrent la durée de la plage en cours de lecture, le temps de lecture restant de la plage lue, ou la durée totale restant sur le disque.
REMARQUE: les Indicateurs DEF de durée du programme affichent également des messages concernant l'etat du DVD, notamment LOADING lorsque qu'un disque est charge, POWER OFF lorsque l'appareil est eteint, et DISCERROR lorsque le disque placé en position de lecture n'est pas compatible avec le DVD.
Indicateurs du titre : ces deux positions de l'affichage indiquent le numero du titre du disque DVD en cours de lecture.
Indicateur Video Off: cet indicateur s'allume lorsque la sortie video de l'appareil a eteente par une pression sur la touche V-OFF de la telecommande.
Indicateurs de Repétition : ces voyants s'allument lorsqu'une des fonctions de répétition est activée.

Indicateur de Commande de Lecture

Indicateur de Programmation :

VCD: cet indicateur s'allume lorsque la fonction de commande de lecture est activée pour les VCD.
J Indicateur de Lecture aléatoire : cet indicateur s'allume lorsque l'appareil est dans le mode Lecture aléatoire.
K Indicateur de Lecture Repetée A-B : cet indicateur s'allume lorsqu'un passage spécifique a eté sélectionné pour une lecture repétée.
cevoyant s'allume lorsque les fonctions deprogrammation sont activées.
M Indicateur d'Angle de vue : clignote lorsque differents angles de vue sont disponibles sur le CD en cours de lecture.
N Indicateur de verrouillage parental : cevoyant s'allume lorsquelsysteme de verrouillageparentalestactivefaind'empêcher de changer le niveau d'accessibilités des programmes sans taper un code.
Indicateurs de sortie video: Quand le DVD 47 est relié à un téléviseur/monitér via la sortie HDMI 1, dés que le lecteur est mis en marche (l'écran étant déjà sous tension), l'écran envoie des informations au DVD 47 individuant la plus haute résolution image qu'il est capable de gérer, et le DVD 47 aligne automatiquement sa sortie video sur cette valeur (qui apparait sur l'indicateur). Vous pouvez utiliser le sélectionur HD MODE pour selectionner manuellement une autre résolution.

Mise en marche
2 Mise en mode de veille
Sous-titres
4 Titre
Angle
6 Audio
7 Validation
Ouverture/fermeture
9 Configuration
10 Flèches
11 Info
12 Menu
Pause
14 Etat
SKIP (PREVIOUS)
16 Saut/Recherche (Aval)
17 Lecture
18 Recherche/Ralenti Amont
19 Stop
20 Recherche/Ralenti Aval
LUMINOSITE
2 PROGRESSIF/ENTRELACÉ
Zoom
24 Listede lecture
25 Lecture aléatoire
26 Repétition A-B
Extinction de l'affichage
23 Retro éclairage
29 Pavé numérique
30 Repétition
Remise à zéro
32 EMETTEUR IR
33 Selecteur de mode HD

Touché de MISE EN MARCHÉ :
allume le lecteur lorsqu'il est en mode de veille. (Le logo Harman Kardon s'affiche sur I'ecran.)
Touche de MISE EN MODE DE VEILLE :
étéint le lecteur et le place en mode de veille.
3 SOUS-TITRES : pendant la lecture d'un DVD, pressez cette touche pour désactiver le sous-titrage ou enCHOISIR LA langue.
Nota : En fonction des différentes modalités de creation des disques DVD, les langues de sous-titrage affichées par le DVD 47 peuvent ne pas reflérer exactement les langues disponibles sur le disque. Il est conseilé de désirir la langue de sous-titrage via le menu du disque
TITRE : pendant la lecture d'un DVD, pressez cette touche pour revenir à la première section du disque. Si vous lisez un disque DVD-Audio qui contient d'autres formats que ceux que peut dire le DVD 47, comme PCM linéaire ou Dolby Digital 5.1, un appui sur cette touche vous permet de commuter la lecture d'un format audio à l'autre.
ANGLE: pressez cette touche pour acceder aux divers angles de vue (si le DVD en contient plusieurs) ou pour imprimer une rotation aux images JPEG.
6 AUDIO: appuyez sur cette touche pour acceder aux différentes langues audio d'un DVD (si le DVD a ete enregistré en plusieurs langues).
ENTER: Pressez cette touche pour valider un réglage ou une option
8 OPEN/CLOSE: appuyez sur cette touche pour ouvrir ou fermer le tiroir du disque.
9 SETUP: Pressez cette touche pour ajuster les réglages de configuration du DVD 47 via le système de menus à l'écran. Notez que vous doivent presser sur la touche INFO pour acceder au menu PLAYER INFORMATION DU DVD 47 afin d'obtenir des informations détaillées sur le disque (l'icone INF 0 du bas est alors sélectionnée) et de configurer le mode de lecture du disque (quand l'icone INF 0 du haut est sélectionnée).
10 FLECHES (GAUCHE/DROITE/
HAUT/BAS) ( / / / ) : pour naviguer dans le menu OSD.
INFO: pressez cette touche pour obtenir des informations détaillées sur le disque en cours de lecture (vitesse des données Video/ Audio, format d'écran du film, etc.), et sur les réglages du lecteur. Pressez une troisième fois pour enlever cette information de l'écran.
12 MENU: affiche le menu du disque DVD sur l'écran du téléviseur en mode PLAY mode. Lors de la lecture de disques contenant des images JPEG, pressez cette touche pour acceder aux croquis miniature.
13 PAUSE : pour un arrêt sur image (DVD/VCD) et pause de la lecture (CD). Appuyez de nouveau pour reprendre le déroulement des opérations.

ETAT: appuyez sur cette touche lors de la lecture d'un disque pour faire apparaitre le menu en incrustation video. Utilisez les FLECHES pour vous déplacer à travers les différentes éseLECTIONs figurant dans le menu. Lorsqu'une icone est en surbrillance, appuyez sur la touche ENTER de la télécommande pour la sélectionner.
15 SKIP (amont) : appuyez sur cette touche pour revenir au début de la plage en cours de lecture. Appuyez de nouveau de façon rapide pour revenir au début de la plage précédente.
SKIP/STEP (aval) : appuyez sur cette touche pour passer au début de la plage suivante. Suite à une pression sur la touche PAUSE, chaque pression supplémentaire fait apparaitre une image à la fois.
17 LECTURE: lance la lecture du disque (fermez préalablement le tiroir).
SEARCH/SLOW (amont) : permet d'exécuter une recherche en arrivée sur un disque qui se trouve en mode lecture. Chaque fois que vous pressez sur cette touche, la vitesse de recherche change. comme indiqué par le nombre de flèches en haut et à droite de l'écran Suite à une pression sur la touche PAUSE, chaque pression supplémentairentit la vitesse comme indiqué par le nombre de flèches en haut et à droite de l'écran.
19 ARRET: arrête la lecture d'un disque. En cours de lecture, si vous appuyez sur STOP puis sur PLAY, la lecture reprendra à l'endetroit de l'interruption. Si vous appuyez deux fois sur la touche STOP puis sur PLAY, le disque recommencera depuis le début.
20 SEARCH/SLOW (aval):permét d'exécuter une recherche en avant sur un disque qui se trouve en mode lecture. Chaque fois que vous pressez sur cette touche, la vitesse de recherche change. comme indiqué par le nombre de flèches en haut et à droite de l'écran Suite à une pression sur la touche PAUSE, chaque pression supplémentairalentit la vitesse comme indiqué par le nombre de flèches en haut et à droite de l'écran.
DIMMER:appuyez sur cette touche pour modifier la luminosite de I'afficheur de la face avant ou pour I'eteindre, appuyez en suivant L'ordre suivant:LUMINOSITE MAXIMUM SEMI-LUMINOSITE ETEINT LUMINOSITE MAXIMUM
22 FORMATVIDEO :Utilisez cette touche pour changer la résolution de la sortie Composants videoo: soit entrelacé soit progressif (PAL entrelacé ou Pal progressif; NTSC entrelacé ou NTSC Progressif). Ce réglage n'est modifiable qu'après avoir quitté le menu Setup.
Important :

Avant de modifier le réglage, lisez les remarques qui lui sont associées en page 19.

23 ZOOM: (lecture de DVD ou VCD). Appuyez sur cette touche pour dilater l'image. Cette fonction zoom est progressive (4 étapes) puis revient à l'image normale (progression en boucle).
25 LECTURE ALEATOIRE: appuyez sur cette touche pour lancer la fonction de LECTURE ALEATOIRE.
26 REPÉTIATION A-B: appuyez sur cette touche pour répéter à plusieurs reprises la section A-B que vous avez définitie.
27 V.OFF: appuyez sur cette touche pour éteindre la sortie videoa fin d'obtenir un meilleur rendement à partir seulement de disques audio. Appuyez de nouveau pour rétabrir la sortie video.
RETRO ECLAIRAGE: appuyez sur cette touche pour allumer les touches de la télé-commande.
29 TOUCHES NUMEROTIES : pour acceder directement aux plages/titres/chapités en saississant leur numéro.
30 REPEAT: Chaque pression sur cette touche change le mode de lecture pour la répétition d'un chapitre, d'une plage, ou de toutes les plages du disque. Une icône apparait dans le coin supérieur droit de l'écran pour indiquer le mode de répétition en cours. Si l'écran d'information sur le lecteur est actif, les changements sont signalés sur l'écran.
31 CLEAR: appuyez sur cette touche pour faire disparaitre de l'écran le menu en incrustation video. En mode Arrêt et avec tous les menus et les bannières supprimés de l'écran, appuyez et tenez enforcée cette touche pendant cinq secondes pour réinitialiser tous les paramètres sur leurs réglages d'usine par défaut.
32 EMETTEUR IR: Cette petite fenêtre envoie les commandes IR de la télécommande vers le DVD 47. Pour garantir un fonctionnement optimal de la télécommande, il faut la pointer vers l'appareil et ne pas obstruer cette fenêtre avec les doigts.
33 Sélecteur de Mode HD : lorsque le DVD 47 est connecté à un écran video en utilisant la Sortie HDMI 11,ès que le lecteur est mis en marche (l'écran étant déjà sous tension), l'écran envoie des informations au DVD 47 indiquant la plus haute résolution image qu'il est capable de gérer, et le DVD 47 aligne automatiquement sa sortie video sur cette valeur. Un appui sur cette touche vous permet de modifier manuellement la résolution de sortie, et votre sélection sera alors signalée par les Indicateurs de sortie video

0

Les modifications apportées à cette touche restent valident jusqu'à ce que le DVD 47 s'éteigne. Une fois étèint, c'est le réglage par défaut transmis par l'afficheur qui sera de nouveau en vigueur à la nouvelle mise en marche de l'appareil.

1 Sortie numérique optique
2 Sortie numérique coaxiale
Cordon d'alimentation sector
4 Sortie video composite

⑤ Sortie video S-Video
6 Sorties video YUV (composantes)
7 Sortie video RVB (Péritel TV)
⑧ Sortie "remote"

9 Entrée "remote"
10 Sorties audio analogiques
1 Sortie HDMI
12 Sorties audio 6 canaux

1 Sortie numérique optique : raccordez cette prise à l'entrée numérique optique d'un récepteur A/V ou d'un processeur surround pour une lecture audio Dolby Digital, DTS ou PCM.
Sortie numérique coaxiale: raccordez cette prise à l'entrée numérique coaxiale d'un récepteur A/V ou d'un processeur surround pour une lecture audio Dolby Digital, DTS ou PCM.

REMARQUE: la sortie numérique coaxiale doit uniquement être raccordée à une entree numerie. Meme s'il s'agit d'un connecteur RCA du meme type que celui des raccordements audio analogiques standard, NE LA RACCORDEZ PAS a une prise d'entree analogue classique.

Connectez soit la Sortie audio numérique optique 1, soit la Sortie audio numérique coaxiale 2 à l'entrée audio numérique correspondante de votre récepteur ou amplificateur, mais pas les deux à la fois.

Cordon d'alimentation secteur: branchez le cordon sur une prise secteur. Si celle-ci comporte un interrupteur, assurez vous qu'il est en position de marche.
4 Sortie video composite : raccordez cette prise à l'entrée video d'une télévision ou d'un video-projecteur ou à l'entrée video d'un récepteur A/V ou d'un processeur, si vous utilise ce type d'appareil pour commuter les entrées video.
⑤ Sortie S-Video : raccordez cette prise à l'entrée S-Video d'un téléviseur ou d'un videoprojecteur, ou à l'entrée S-Video d'un récepteur A/V ou d'un processeur, si vous utilise ce type d'appareil pour commuter les entrées S-Video.
6 Sorties Composants Video : Ces sorties transmittent les signaux composants video pour le raccordement des écans avec entrées composants video. Pour les téléviseurs analogiques ou les apparciels de projection standards équipés d'entrées marquées Y/Pr/Pb ou Y/Cr/Cb, raccorder ces sorties aux entrées correspondantes. Notez que si vous utilisez un écran à balayage progressif, vous doivent seLECTIONner « Progressive » dans le menu de paramétrage

video afin de bénéficier des avantages des cir
cuits à balayage progressif. Reportez vous à la
page 16 pour de plus amples informations
concernant la video à balayage progressif.

IMPORTANT : Ces prises NE DOIVENT PAS être branchées aux entrées composite video standards.

7 Sortie Scart (Peritel TV) : si vous télévisér est muni d'une prise péritel (SCART), vous pouvez y brancher un cable PERITEL afin de le raccorder à votre lecteur DVD pour une meilleure qualité video. Ce cable achemine les signaux audio et video. Vous pouvez selectionner Video Composite ou video RVB pour ce signal de sortie video de la prise péritel (SCART).
8 Sortie de la télécommande: raccordez cette prise à la prise d'entrée infrarouge (IR) d'un autre apparéil commandé à distance Harman Kardon compatible, pour que le capteur de télécommande incorpore au DVD envoie des signaux IR à d'autres apparéils compatibles.
9 Entrée infrarouge de la télécommande: raccordez la sortie d'un capteur infrarouge à distance ou la sortie de télécommande d'un autre apparéil Harman Kardon compatible à cette prise. Cela permettra à la télécommande de fonctionner même lorsque le capteur de télécommande du panneau avant du DVD est obstrué par un objet. Cette prise peut également être utilisée avec des systèmes d'automatisation à base de télécommande IR compatibles.
10 Sorties audio analogiques : raccordez cette prise à l'entrée audio d'un récepteur A/V ou d'un processeur surround pour une lecture audio analogue.
1 Sortie HDMI: si vous posséez un récepteur ou un écran video compatible HDMI, connectez cette sortie à l'entrée HDMI du récepteur ou de l'écran video, pour obtenir de la vente ou de l'audio numérique non compressé de la plus haute qualité disponible. même si votre récepteur n'est pas capable deTRAITER l'audio au

format HDMI, you pouvez tout de même profiter d'une reproduction exceptionnelle de la video HDMI. Si vous écran video possède une entrée DVI, vous pouvez utiliser un cable ou un adaptateur HDMI-DVI optionnel pour la connexion à l'écran.

Dans tous les cas, l'écran video doit être compatible HDCP pour pouvoir utiliser la sortie HDMI. Pour deGXmeilleurs résultats, nous vous déconseillons les connexions HDMI d'une longueur exceedant les trois mètres cinquante.

Les formats audio suivants peuvent être délivrés via la connexion HDMI :

CD audio - PCM 2 canaux ou DTS 5.1 canaux
DVD-Audio et SACD - PCM 2 canaux

DVD-Video-Dolby Digital ou DTS jusqu'à 5.1 canaux

1 pour écouter le son surround haute résolution enregistré sur les disques DVD-Audio et SACD, vousdez connecter les Sorties audio 6 canaux 2 aux prises jack d'entrée correspondantes sur votre récepteur ou amplificateur. Ces formats ne sont pas diffusés en numérique.

Sorties audio 6 canaux: connectez ces sorties aux entrées audio analogique 6 canaux correspondantes sur votre récepteur ou amplificateur de son surround. Cette connexion est nécessaire pour écouter les pistes multicanaux des disques SACD et DVD-Audio. Si le disque contient aussi une piste PCM linéaire, Dolby Digital ou DTS, vous pouvez l'écouter en utilisant la Sortie audio numérique HDMI 1, Optique

1 ou Coaxiale 2 ou les Sorties audio analogue 10.

Remarque : yout couvrez des informations plus détaillées sur les raccordements Audio/Video dans le chapitre Installation et Branchements.

Avant de connecter votre DVD 47, veillez :

Vérifiez que votre lecteur DVD et tous les apparèils destinés à lui seront reliés sont hors tension (interrupteurs en position « off »).

Positionnez vos apparéils de manière à ce qu'une ventilation suffisante soit assurée pour chacun d'entre eux.
Lisez attentivement les instructions avant de brancher d'autres appareils.

Veillez à bien respecter les codes couleurs lors du branchement des cables audio et video.

Pour une meilleure qualité, si vous récepteur ou amplificateur et/ou écran video sont compatibles HDMI, nous vous recommendons d'utiliser la sortie HDMI. Avec un seul cable de connexion entre les composants, le format HDMI est capable de transmettre un contentu video ou audio numérique haute définition non compressé.

Note: Si vous monitér/télévisuer n'a pas d'entrée HDMI mais une entrée DVI, vous pouvez utiliser un cable ou un adaptateur HDMI-à-DVI pour la connexion. Dans tous les cas, l'écran video doit être compatible HDCP pour pouvoir utiliser la sortie HDMI.

Si vous équipement n'est pas compatible HDMI, nous vous recommendons l'utilisation du format video composante pour une qualité qualité d'image.

Dans ce cas, utilisez sur le téléviseur/moniteur les prises d'entrée etiquetées "Component" ou "Y/Pr/Pb" ou "Y/U/V".

Si vous telèviseur/moniteur peut receivevoir des signaux composants video progressifs 576p, assurez-vous que vous avez reglé l'entrée pour qu'elle soit compatible avec des signaux "576P". Vous devrez aussi basculer le type de balayage dans le menu Configuration video du DVD 47 de « entrelacé » à « progressif ». Consultez la page 19.

Voussoupiezaussiutiliserlaconnexionclassique S-Video ou video composite si vous téléviseur ne possede pas d'entrée video composante.Les sorties composante et S-Video ne sont pas disponibles simultanement.

La sortie Video (jaune) achemie vers le monitour TV ou ampli-tuner AV le signal video complet (composite).Utilisez la sortie Video lorsque vous monitueur TV n'est équipé que d'une seule prise d'entrée Video.

Le format S-Video sépare les signaux de couleur (c) et de luminance (Y) avant transmission vers le téléviseur afin de procurer une image plus contrastée et plus fine. Si vous disposez d'un téléviseur équipé d'une entree S-video, utilisez de préference un cable S-Video (optionnel) pour le relier au lecteur DVD/CD. Lors du branchement du lecteur à un téléviseur équipé d'une entree S-Video, utilisez le cable S-Video pour obtenir une(Meilleure clarté d'image. Ne reliez jamais les deux sorties, Video et S-Video, à votre monitateur TV ou récepteur AV, une des deux seulement.

La plupart des moniteurs TV européens sont dotés de prises péritel只不过 que d'une entrée video normale (jaune). Choisissez dans ce cas la prise SCART acheminant également le signal audio. Les connexions audio analogiques séparées vers le moniteur TV ne sont nécessaires que si votre TV est relié à une sortie video ou S-video.

• Les récepteurs audio/video modernes peuvent se connecter à plusieurs dispositifs source video, comme le DVD 47 et un magnétoscope, un décodeur de télévision cablee, un tuner HDTV ou un autre apparéil. Le récepteur est équipé de sorties moniter video pour la connexion de votre téléviseur, projecteur ou écran plasma. Lorsque vous sélectionnez n'importe quel dispositif source d'entrée, le récep

teur sélection l'entrée video appropriée et la dirige vers la sortie moniteur video appropriée de votre téléviseur. Il est recommendé de connecter l'une des sorties video du DVD 47 à l'entrée correspondante de votre récepteur pour simplifier le fonctionnement de votre système de cinéma à domicile. Pour en savoir plus, consultez le mode d'emploi de votre récepteur.

• Si vous récepteur peut fonctionner en mode multipièces, il est recommendé de connecter à la fois les sorties video composante (ou HDMI) et composite du DVD 47 au récepteur. Cela permet la meilleure qualité d'image (video composante) pour l'affichage dans la piece d'écoute principale, tout en permettant au système multipièces, s'il est compatible video, de distribuer le signal video composite vers la piece éloignée. Consultez le mode d'emploi de votre récepteur pour déterminer s'il possede une compatibilité video multipièces.

Connexion à un téléviseur uniquely

Lors de l'utilisation du DVD 47 avec un téléviseur, mais sans récepteur ou amplificateur audio, connectez-le comme suit. Procedez à la connexion Audio analogue A et à une des connexions Video (Composite S-Video C, Composants Video D) ou utilisez la connexion Scart F, qui achemine également le son. Si vous téléviseur ou écran video est compatible HDMI, il suffit d'effectuer la connexion HDMI E, puisqu'elle est capable de prendre en charge à la fois l'audio et la video. Souvenez-vous de brancher le cordon d'alimentation.

Connexion à un récepteur/amplificateur avec un décodeur Dolby Digital ou DTS

L'un des avantages majorés du format DVD est sa capacité à utiliser une variété de formats audio numérique pour des performances musicales ultimes.

Cependant, pour profiter des avantages de l'audio numérique, vous doivent utiliser un récepteur ou un amplificateur qui possède des capacités de décodage audio numérique et effectuer une connexion audio numérique optique ou coaxiale entre le DVD 47 et votre système de cinéma à domicile. Cette connexion simple est effectué comme indiqué ci-dessous avec un cable coaxial ou optique optionnel.

Seule l'une de ces connexions est nécessaire et les deux connexions ne doivent pas exister en même temps.

Afin de profiter de la sortie haute résolution SACD et DVD-Audio du DVD 47, vous devez connecter et faire correspondre les Sorties

audio 6 canaux ② aux entrées 6 canaux correspondantes de votre récepteur ou amplificateur.

REMARQUES SUR L'AUDIO ANALOGIQUE :

• Si vous souhaitez utiliser le DVD 47 comme une entrée dans un système multipièces, les Sorties audio analogue 10 doivent être connectées aux entrées audio analogue classiques DVD ou CD gauche/droite de votre récepteur ou amplificateur numérique.

• La connexion entre les Sorties audio analogue et le télévisuer est optionnelle.

• Lorsque le signal audio doit être envoyé à un récepteur analogique只不过 qu'au téléviseur, connectez les Sorties audio analogue à n'importe quelles entrées audio analogique de votre récepteur ou amplificateur.
• La connexion audio analogue doit être aussi effectue si vous souhaitez lire des disques audio PCM 96 kHz haute résolution alors que votre récepteur ne prend pas en charge le traitement 96 kHz.

REMARQUES SUR LA VIDÉO :

Remarque: En cas de sources videoe multiples,
vous pouvez utiliser votre ampli-tuner
Audio/Video pour sélectionner le signal video et
l'acheminer vers le téléviseur, Vous devrez branchier la sortie video ou S-Video (selon le cas) du lecteur DVD sur l'entrée video ou S-Video correspondante de l'ampli-tuner, et la sortie video/S-Video de cet apparéil sur l'entrée correspondante du téléviseur.
Pour plus de détails, reportez-vous au mode d'emploi de l'ampli-tuner audio/vidéo concerné.

Remarque pour la prise Analog Audio : Une connexion Audio Out vers le téléviseur est facultative. Normalement, le son provient des haut-parleurs de votre chaîne et le volume du téléviseur est régle sur zéro. Mais si vous ne poulez pas utiliser votre chaîne, cette connexion doit

exister, et vous pourrez régler le volume sur votre téléviseur.

Connexion à un récepteur

Pour l'utilisation du DVD 47 avec un récepteur ou amplificateur, connectez-le comme suit. Effectuez d'abord l'une des connexions video (Video composite S-Video D, Video composante ou HDMI H) aux prises jack d'entrée du récepteur A/V, puis connectez la sortie moniteur video du récepteur au téléviseur. De plus, pour profiter des formats de son surround haute résolution enregistrres sur les disques SACD et DVD-Audio, qui ne sont pas transmis via la connexion HDMI, vous devrez effectuer une connexion audio 6 canaux A vers votre récepteur ou amplificateur.

Ensuite, si vous recepteur ou amplificateur n'est pas compatible HDMI, effectuez la connexion audio numérique optique ou la connexion audio numérique coaxiale F vers le recepteur ou amplificateur.

REMARQUE IMPORTANTE : assurez-vous que tout apparéil connecté, y compris le DVD 47, votre récepteur ou amplificateur, votre téléviseur ou écran video, est bien hors tension chaque fois que vous effectuez des branchements entre les apparéils.

Remarques importantes concernant les formats péritel et RVB

■ Notre DVD est équipé d'une prise péritel pour une connexion directe au téléviseur.
La prise péritel (SCART) fournit aussi bien le signal video que les signaux audio (stéreo G/D).
La prise péritel du télévisuer achemie le signal composite video ou le signal RVB direct, pour offrir les valeurs performances video

possibles, tous deux sélectionnables via le menu de paramétrage.

Pour receivevoir le signal RVB video, votre télévis-. seur doit avoir une prise péritel (SCART) compatible RVB et le connecteur TV du lecteur DVD doit être regle sur « RVB »

Notez qu'en mode video RGB (RVB), l'intensité des couleurs n'est pas ajustable sur la plupart des téléviseurs.

Lorsque le signal video RGB (RVB) est utilisé, les DVD enregistrés dans le format NTSC (avec code régional "0" ou "2") peuvent être également lus sur les téléviseurs NTSC non-compatibles.

Mise en place des piles

Insérez les piles en veillant à bien suivre les indications de polarité (+) et (-).

Durée de vie des piles

La durée de vie des piles est en原則 d'un an mais peut varier en fonction de la fréquence et de la nature des manipulations opérées sur la télécommande.
En cas de refus de fonctionner même à proximé immediate de l'appareil, remplacez les piles.
Utilize des piles de type LR6 (AAA).

Remarques :

Ne tentez pas de recharger vos piles. Ne les désassemblez pas et ne les jetez pas au feu.
■ Prenez soin de votre télécommande et évitez de la laisser tomber, de marcher dessus ou de la brutaliser sous peine de creator divers dysfonctionnements.
N'associez pas des piles neuves et des piles usagées.
Si vous ne devez pas utiliser l'appareil pendant une longue période, retirez les piles de leur logement. Vous éviterez ainsi touteuite d'électrolyte, susceptible non seulement d'abîmer l'appareil mais aussi de créé un incendie en cas de contact électrique.
Nettoyez soigneusement touteuite eventuelle d'electrolyte au sein du compartment à piles avant demettre en place des piles neuves.
- Les piles contiennent des substances chimiques et nous vous recommendons de vous en débarrasser correctement et conformément à tout règlement local eventuel. Ne vous contentez pas de les jeter, mais rapportez-les à votre revendeur ou à tout lieu de récapération des piles usées.

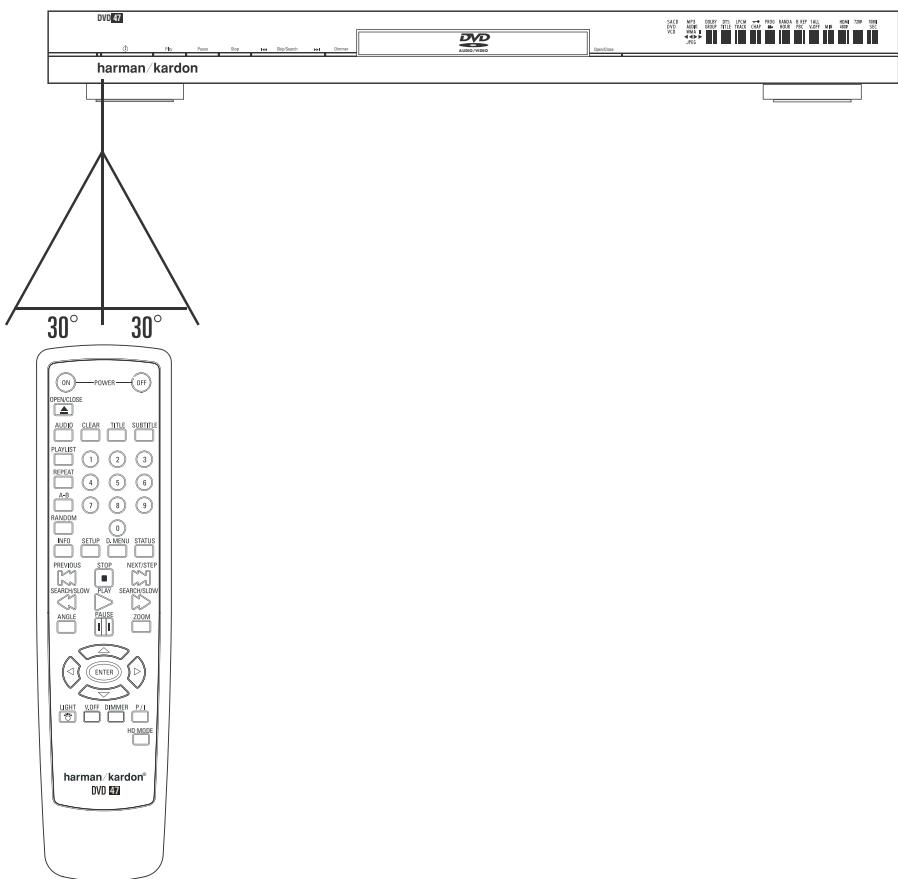

Portée de la télécommande

La télécommande peut être utilisé jusqu'à une distance de 7 m et sous un angle de 30^ de part et d'autre de l'axe du capteur situé en face avant de l'appareil.

Cettdistancepeutvarierenfonctionducaractere reflchissantdesmursde lapiece.

Remarques :

Ne dirigez pas de lumières directement vers le capteur infrarouge.
Ne placez aucun objet sur le trajet du signal entre la télécommande et le capteur.
N'utilisez pas cette télécommande simultanement avec une commande du même type destinée à un autre apparéil.

Remarques concernant les formats PCM, Dolby Digital et DTS

Type de disque	Format du son enregistré:	Format audionumérique optique/coaxial en sortie:
DVD	Dolby Digital (AC-3)	Dolby Digital (2 ou 5+1 canaux) ou PCM (2 canaux, 48 kHz/16 bits)*
	MIC linéaire (48/96 kHz, 16/20/24 bits)	MIC linéaire (2 canaux) (48/96 kHz/ 16/20/24 bits)
	DTS	DTS-Bitstream ou pas de signal*
	MPEG (2.0)	MPEG bitstream (2canaux) ou PCM linéaire PCM (2 canaux, 48 kHz)
VCD	MPEG-1 ou CD-DA	MIC linéaire*
CD	MIC linéaire	MIC linéaire (44,1 kHz)
	MP3	MIC linéaire (44.1–48 kHz selon la source, si le format de sortie numérique choisi est "Bitstream". 48 kHz si le format de sortie numérique choisi est "PCM")
	MPEG-1
	Audio couche 3)
	WMA (Windows Media Audio)	MIC linéaire (32–48 kHz)

• Pour le format numérique, vous doivent désigné l'origine et appuyez le menu sortier numérique.

INFORMATIONS COMPLEMENTAIRES

Le Dolby Digital (AC-3) est une technique de compression numérique du son développée par Dolby Laboratories Licensing Corporation. Couvrant aussi bien le format surround 5.1 que le format stéreo (2 canaux), cette technique permet de stocker de grandes quantités de données audionumeriques sur un même disque.

Le PCM linéaire est le format d'enregistrement audionumérique utilisé dans les compact disques, mais alors que les CD sont uniquement enregistrés à 44,1 kHz et en 16 bits, les DVD peuvent être enregistrés de 48 kHz / 16 bits à 96 kHz / 24 bits.

Si vous avez branché un decodeur Dolby Pro Logic Surround aux connecteurs analogiques AUDIO OUT de votre lecteur DVD, vous pouze bénéficier du format Pro Logic des bandes son de films encodées 5.1 canaux Dolby Digital, ainsi que celles des titres encodés Dolby Surround. Pour ce faire, activez la fonction "Downmix" en selectionnant l'option STEREO pour la gestion des basses dans le menu AUDIO (voir page 18).

Le DVD a ete concu pour sortir un signal numérique à travers le processus MIC à une fréquence d'échantillonnage de 96 kHz-PCM. Cependant, certains DVD 96 kHz peuvent containir des codes de protection contre les copies qui empêchent alors l'existence de sorties numériques. Afin de profiter de la haute fidélité à 96 kHz de ces disques, utilisez les sorties analogiques du DVD.

IMPORTANT: si le convertisseur N/A de votre proceseur d'ambiance n'accepte pas le processus MIC à 96 kHz, vousdezutiliser les sorties analogiques du DVD pour obtenir une haute fidèle à 96 kHz avec ces disques.

Précautions à prendre avec la sortie numérique optique/coaxiale

Lors du raccordement de cette sortie sur l'entrée correspondante d'un amplificateur ne possedant pas de décembre Dolby Digital (AC 3) ou DTS, voir à bien sélectionner le mode PCM en entrée sur l'amplificateur « Format de sortie » (voir aussi p. 18). Dans le cas contraire, la lecture d'un DVD pourrait engender des niveaux élevés susceptibles d'endommager aussi bien votre audition que vos enceintes.
■ Les CD peuvent être écoutés comme ils le seraient sur un lecteur CD traditionnel.

Remarques :

Les décodeurs DTS de la première génération qui ne supportent pas l'interfacage DVD-DTS risquent de ne pas fonctionner correctement avec un lecteur DVD/CD.
■ Les signaux Dolby Digital, DTS et PCM sont transmis via la Sortie HDMI ①. Cependant, les signaux DVD-Audio et SACD ne sont pas transmis via la connexion HDMI. Vous doivent connecter les Sorties audio 6 canaux ② aux prises jack d'entrée correspondantes de votre récepteur ou amplificateur, afin de profiter du contenu des DVD-Audio et SACD.

Informations sur le raccordement numérique avec un cable fibre optique (optionnel)

Poussez doucement la fiche du cable au travers du cache qui recouvre la sortie audio fibre optique et connectez-le fermement pour que les configurations du cable et du connecteur soientidentiques.

Dolby Digital et DTS

Le Dolby Digital et le DTS sont deux formats audionumeriques permettant de reproductive le son multicanal des films dans un environnement domestique. Le codage 5.1 canaux comprend : avant droite et gauche, centre, « surround » droite et gauche plus un canal spécifique destiné à la reproduction des effets contenus dans l'extreme grave, les nouveaux codages 6.1 canaux Dolby Digital EX et DTS ES comprend quant à eux un (voire deux) canaux « Surround arrêté » supplémentaires pour obtenir un centre entre les surround.

Rappelez-vous que les formats Dolby Digital ou DTS ne reproduisent le codage 5.1 que si vous avez connecté la sortie coaxiale ou à fibre optique du lecteur DVD à un ampli-tuner/décodeur DTS ou Dolby Digital et que le disque a été enregistré en format Dolby Digital ou DTS.

DVD-Audio et SACD

La sortie haute résolution des disques DVD-Audio et SACD n'est disponible que comme signal anlogique. Pour cette raison, il est nécessaire d'effectuer des connexions analogiques directes entre les Sorties audio 6 canaux du DVD 47 et les entrées 6 canaux correspondantes de votre récepteur ou amplificateur surround.

Simple lecture

Preliminaires

1. Mettez le téléviseur en marche et selectionnez son entrée video qui est reliée au DVD.
2. Pressez POWER pourmettre l'appareil en marche.Verifiez que le logo DVD harman/kardon apparaita I'ecran.Si I'affichage du logo est de mauvaise qualite et sans couleurs,procedez auxreglages appropriés via lesous-menu Reglages video en fonction devoitre téléviseur et de la connexion utilisée avec leDVD.
3. Si vous ne voyez ni l'image ni le logo harman/kardon, vérifie le paramétrage de l'entrée video de votre téléviseur (la plupart des prises péritel (SCART) peuvent être configuées via le menu de réglage du téléviseur). Si le problème persiste, essayez de relier le téléviseur au DVD par différents cables (pour signal Composite (fiches jaunes) ou S-Video), plutôt que SCART, pour afficher les menus de configuration jusqu'à ce que le paramétrage « Video » ait été effectué correctement.
4. Allumez votre chaîne A/V si vous y avez connecté votre lecteur.
5. Pressez OPEN/CLOSE pour ouvrir le tiroir à disque.
6. Placez le disque sur le plateau.

Maintenez le disque sans en toucher les faces, positionné-le de manière à ce que le titre regardé vers le haut, alignnez-le au moyen des repères.

■ Disque (8 cm) 3'' , Disque (12 cm) 8'' .
7. Pressez PLAY. Le tiroir se referte et la lecture démarre.
Lorsque le plateau à disque est fermé par un appui sur la touche OPEN/CLOSE, la lecture se lance automatiquement.
Dans la plupart des cas, le menu du disque DVD apparait à l'écran. Sélectionnez l'option qui vous convient au moyen des touches fléchées de la télécommande, puis pressez ENTER.

Fonctions associées

Saut de plages ou de titres/chaprites

Pour parcourir les plages du CD ou les titres/chaprites du DVD vers l'amont ou vers l'aval pressez la touche skip du panneau avant ou Prev./Next sur la télécommande.

Lecture/recherche accélérée

1. Pour parcourir rapidement en avant ou en arrrière un disque CD ou DVD en cours de lecture, appuyez sur la touche SEARCH de la télécommande. Àpres avoir appuyé sur l'une de ces touches, la recherche rapide continues jusqu'à un appui sur la touche PLAY.

Il existe quatre vitesses de lecture rapide.
Chaque pression sur les touches SEARCH provo

quera le passage à la vitesse suivante dans l'ordre suivant : x2, x4, x8, x20, x100, comme l'indique le nombre de flèches en haut et à droite de l'écran.
2. Pressez PLAY à tout moment pour revenir en mode de lecture normale.

Notez que la lecture audio n'est pas possible durant l'avance ou le retour rapide d'un disque DVD. Ceci est normal pour les lecteurs DVD car les récepteurs Audio-Viséo et les proceseurs ambiophoniques ne peuvent pas diffuser le flux numérique pendant la lecture rapide ; en revanche, la lecture audio est possible durant la lecture rapide d'un CD conventionnel.

Arrêt sur image et progression image par image (DVD uniquement)

1. Pressez PAUSE en cours de lecture pour figer l'image en cours sur I'ecran.
2. A chaque pression sur la touche NEXT/STEP 16, vous avance d'une image.
3. Pressez PLAY pour revenir en mode de lecture normale.

Lecture au ralenti (DVD uniquement)

1. Quand un disque DVD est en mode pause ou en mode arrêt sur image, vous pouvez progresser lentement vers l'amont ou vers l'aval à l'une des vitesses choses en pressant sur les touches de transport. Chaque pression sur une touche activera la vitesse suivante, qui sera indiquée par le nombre de flèches en haut et à droite de l'écran.
2. Pressez PLAY à tout moment pour revenir en mode de lecture normale.

La lecture audio n'est pas possible durant l'avance ou le retour ralenti d'un disque DVD. Ceci est normal pour les lecteurs DVD car les récepteurs Audio-Video et les processeurs ambiophoniques ne peuvent pas diffuser le flux numériquependant la lecture en mode ralenti ; en revanche, la lecture en mode ralenti n'est pas disponible dans le cas d'un CD conventionnel.

Remarques: Ces fonctions de lecture peuvent ne pas fonctionner pendant le générique d'ouverture d'un film. Cela est youlu par le creator du disque et n'est pas imputable à un défaut du DVD.

La lecture des DVD audio 96 kHz/24 bits requiert l'utilisation de circuits généralement associés. à d'autres fonctions. C'est pourquoi les fonctions de lecture vers l'amont au ralenti et d'avance image par image ne sont pas disponibles avec ce type de disques.

Avec certains disques VCD, les fonctions de ralenti vers l'amont et de progression par images vers l'amont peuvent etre interdites, et la fonction de recherche rapide × 4 / × 8 peut etre inhibee.

A propos des fichiers au format DivX

La compatibilité avec le format DivX de ce lecteur DVD est limitée par les paramètres suivants :

• La résolution disponible du fichier DivX doit être inférieure à 720x576 (W x H) pixels.
• Le total des fichiers et dossiers contenus sur le disque doit être inférieur à 999.
• Le nombre d'images/seconde doit être inférieur à 29.97.
• La structure son et image du fichier enregistré doit être de type interfolie.

Le lecteur peut dire des fichiers DivX de type ".avi".

Le lecteur peut dire les fichiers sous-titres représentant l'extension ".smi", ".srt", ".sub (format Micro DVD uniquement)" ou "ssa". Les autres types de fichiers sous-titres ne sont pas affichés. Les fichiers sous-titres doivent partager le même nom que le fichier film (mais avec une des extensions ci-dessus) et être placés sous le même repertoire.

Lecture d'un disque DivX Movie

Avant de procéder à la lecture de disques DivX, veuillez considérer ce qui suit :

• Les DVD multi-sessions contenant des fischiers au format Windows Media Audio peuvent s'avérer non lisibles.
• les disques graves en mode session ouverte ne sont pas supportés.
• le lecteur DVD n'accepte pas les données de type PC.

• ce lecteur DVD ne supporte pas un disque non finalisé avec session fermée.

• Insérez un disque et refermez le tiroir.

• Pressez sur la touche OSD de la télécommande et selectionnez un dossier en utilisant les touches curseur verticales puis pressez ENTER. Une liste de fichiers apparait dans le dossier. Si vous ETES dans une liste de fichiers et souhaitez revenir à la liste Dossier, utilisez les touches de défilament vertical de la télécommande pour selectionner un dossier et pressez ENTER.

• Si vous souhaitez visualiser un fjichier particulier, utilisez les touches de défilament vertical de la télécommande pour selectionner le fjichier et pressez PLAY.

Dans le cadre de la lecture d'un film DivX, vous pouvez utiliser plusieurs fonctions de lecture telles que l'avance et le retard ralentis et accélérés ainsi que l'avance image par image.
4. Pressez STOP pour stopper la lecture.

Dans le cas de disques au format DivX, les fonctions de lecture disponibles varient selon la version DivX utilisée pour l'enregistrement des films.

Réglages du Systeme

La dernière étappe de l'installation est l'établissement des réglages par défaut du système. Il est recommendé de prendre quelques minutes pour vous familiariser avec ces réglages, car il se peut qu'ils nécessiter une modification avant la première utilisation ou ultérieurement.

Fonctions de base du menu OSD

Les fonctions de paramétrage et de commande du DVD 47 se gèrent via un système de menus avancé sur l'écran (On Screen Display = OSD). Le mode OSD est accessible par une pression sur la touche SETUP de la télécommande. Pour quitter ce mode, appuyez de nouveau sur la touche OSD.

Le menu principal consiste en un menu de lecture PLAYER INFORMATION et un menu de paramétrage SET-UP. Le menu PLAYER INFORMATION affiche toutes les informations disponibles sur le disque en cours de lecture. Le menu SET-UP permet de paramétre (généralement une fois pour toutes) les réglages audio et video.

Chacun de ces menus se subdivise en sous.menus individues par des icones sur la gauche, qui peuvent etre mises en valeur par un lisere blanc par déplacement d'un curseur associé aux touches fléchées. Une fois mise en valeur, une icone peut etre activée en pressant ENTER. La pression sur ENTER change la couleur de l'icone en bleu foncé, et les réglages en vigueur pour cette option apparaissent à droite du menu.

Le principe de navigation dans les sous-menus et réglages est toujours le même. Vous accédez à ces différentes options au moyen des touches fléchées et des touches ENTER de la télécommande.

Pour modifier un réglage, positionné le curseur sur le sous-menu approprié, pressez sur ENTER

7, puis positionnez le curseur sur le réglage à modifier. Ce réglage sera mis en valeur en bleu clair, et une courte description apparait sur la ligne d'instructions au bas de l'écran. Une fois le réglage mis en valeur, presse ENTER sur la télécommande pour voir les options disponibles pour ce réglage s'afficher sur la ligne d'instructions au bas de l'écran. Utilisez les touches fléchées /

pour acceder à l'option souhaitation et pressez la touche ENTER pour valider ce besoin. Puis seLECTIONnez une autre option du sous-menu ou déplacez le curseur vers la gauche pour quitter le sous-menue.

D

A Ligne de menu supérieure
B Sous-menus
Réglages actifs
Ligne d'instructions

La plupart des DVD sont créés de manière à permettre l'affichage des menus de réglage en superposition sur l'image pendant la lecture du disque. Mais pas tous. Si l'icone s'affiche à l'écran suite à une pression sur la touche SETUP ou la touche INFO, pressez la touche STOP puis de nouveau la touche SETUP ou INFO.

Menu de paramétrage

La première étape du contrôle ou changement des réglages du système est l'accès au menu de paramétrage. Tout d'abord, assurez-vous que le DVD 47 est correctement connecté à un moniteur/televiseur et une source de courant. Néanmoins, pour cette étape, il n'est pas nécessaire de charger un disque dans le lecteur.

Si vous pressez sur la touche SETUP de la télécommande quand l'appareil est en mode STOP, PAUSE ou PLAY, vous faites apparaitre le menu de paramétrage (SETUP MENU) à l'écran et l'afficheur de la face avant indique SETUP. Simultanément, le DVD 47 passes en mode Resume et reprendra la lecture dés que vous aurez reféré le menu de paramétrage.

L'apparace du menu principal et des sous-menus peut varier, étant donné qu'ils proposent la liste des paramètres dans différentes langues, selon les réglages déjà effectuels. La configuration par défaut étant régée sur « English», tous les menus figurant sur le manuel sont en version anglaise.

Dans le menu SET-UP se trouvent les sous-menus qui permettent de creer ou de modifier tous les réglages et ajustements souhaités pour la gestion des fonctionnalités Audio et Video du DVD 47.

Nota: Si vous activez le menu de paramétrage (SETUP MENU) quand le lecteur est en mode de lecture ou de pause, l'appareil passe automatiquement en mode Resume et le texte SETUP apparait sur l'afficheur de la face avant. Dès que le menu de paramétrage sera refermé, l'appareil reprendra la lecture.

Réglages Systeme

Le sous-menu System Setting contient les réglages suivants. Suivez les descriptions de la ligne de Instruction Line au bas de l'écran pour modifier ces réglages.

Display Language: Pour désir la langue dans laquelle doivent dialoguer les menus OSD affichés sur l'écran.

Sub-titled Language : pour désigner la langue du sous-titrage. Si le disque est doté d'un sous-titrage dans cette langue, il apparaitra automatique. Si vous ne trouvez pas la langue souhaïée dans la liste des options, vous pouze la sélectionner en mettant OTHER en surbrillance puis en pressant ENTER. Utilisez les touches de navigation pour désirir dans la liste affichée votre langue favorite. Ne seront disponibles que les langues programmes sur le DVD que vous voulez regarder. Vous pouze aussi désactiver cette option, pour supprimer le sous-titrage (OFF).

Panel Time-Out : pour spécifique le salarié au terme duquel l'affichage doit s'eteindre.

Status Bar Time-Out : pour spécifique le salarié au terme duquel la barre d'etat (Status Bar) disparaître de l'écran.

Parental Control: pour spécifique le mot de passer nécessaire à la visualisation de certains types de programmes. Le mot de passer par défaut est 1234. ÀpRES avoir saisi le mot de passer par défaut, vous pouvez soit en désirir un autre soit régler le contrôle parental. Les symboles standard US sont "G" (Tous publics, niveau 2), "PG" (Guidage parental, niveau 4), "PG13" (Guidage parental et au-dessus de 13 ans, niveau 4), "R" (Restreint, niveau 6) et "NC 17" (à partir de 17 ans, niveau 7). Le DVD accepte jusqu'à huit niveaux. Les niveaux supplémentaires permettent un contrôle plus critique des films pour tous les types de publics. Niveau 8 : Lecture de tous les DVD. Niveau 7 à 2 : DVDs tous publics.

Niveau 1: DVD pour enfants; pour spécifique un nouveau mot de passer, suivre les explications à l'écran.

Disc Recognition: Ce réglage régit la fonction de reconnaissance de disque. Quand elle est active, vous pouvezmettre un disque DVD en mode pause, le retireur du lecteur, lore un autre disque, puis le remetre plus tard dans le lecteur et reprendre la lecture à l'endetroit où elle s'était arrêtée. Notez que même quand cette fonction

est active, il faut interrompree la lecture en passant en mode Pause et non en mode d'arrêt, et le lecteur DVD ne doit pas être mis hors tension entre les lectures de disques. Le DVD 47 peut memoriser cette information pour cinq disques DVD à la fois.

PBC Support : pour activer le contrôle de lecture PBC (Play Back Control) des supports VCD.

Screen Save : pour activer l'économiseur d'écran afin d'éviter que l' image ne " s'incruste" pas sur l'écran du moniteur. Si vous connectez le DVD 47 à un écran LCD ou à plasma, nous recommendons de toujours activer l'économiseur d'écran.

Show Angle Icon : pour spécifique si l'icone de vue angulaire doit apparaitre sur l'écran lorsque différents angles de vision sont disponibles sur un enregistrement DVD.

Closed Caption: Ce réglage permet de visualiser le sous-titrage "closed caption" encodé avec l'enregistrement video. C'est un sous-titrage pour malentendants associé au système américain NTSC (équivalent du système Télatexte européen). Il s'agit d'un système cache. Choisissez le réglage ON pour visualiser ce sous-titrage (en langue anglaise).

Réglages audio

Le sous-menu Audio Setting permet de spécifique les paramètres suivants. Suivez les descriptions sur la ligne d'instructions au bas de l'écran pour modifier les réglages. Si les réglages audio sont changés, les modifications ne prendront effet qu'après que le lecteur aura été mis en mode STOP.

Preferred Audio Language : pour spécifique vos langue de doublage audio préféree. Si vous langue préféree est enregistrée sur le film DVD, cette version sera activée automatiquement. Si vous ne trouvez pas la langue souhaitée dans la liste des options, vous pouze la selectionner enuttant OTHER en surbrillance puis en pressant ENTER. Utilisez les touches de navigation pourCHOISIR dans la liste afficheevre la langue favorite. Ne seront disponibles que les langues programmées sur le DVD que vous voulez regarder.

Digital Output: Si vous Ampli ou pré-ampli intégre un décodeur numérique surround 5.1 (Dolby Digital et/ou DTS), sélectionner BIT-STREAM comme sortie numérique. Tous les signaux audio seront alors restitués dans leur format original.

Si vous Ampli ou pré-ampli ne dispose que des formats stéreo et/ou Dolby Pro Logic, Sélectionnez PCM. Tous les signaux audio seront alors restitués en format PCM (DTS ne restituera aucun signal).

PCM Limit: Bien que le DVD 47 soit compatible avec des échantillonnages à 48kHz et 96kHz , certains ampli-tuners A/V plus anciers ne le sont pas. Si votre ampli-tuner A/V ou processeur surround ne peut pas accepter les signaux 96kHz , Sélectionnez l'option 48kHz . Si votre ampli-tuner A/V ou processeur surround accepte les signaux 96kHz , Sélectionnez 96kHz pour obtenir le plus haut degré de fidélité de restitution des signaux audio. Si vous désissesZ NONE, la totalité du signal sera acheminée via votre ampli-tuner A/V ou processeur surround.

Note: Du fait des droits de copyright, le DVD 47 ne peut pas dire le signal non compré en format MIC (PCM) d'un disque grave avec une résolution de 96kHz / 24 bits comme certains CD audio DTS. Si, dans le sous-menu AUDIO SETUP, vous reglez la sortie numérique sur PCM, et que la limite PCM est régée sur 96KHZ, aucune signal audio ne sera disponible en sortie, et le message CGMS MUTE appara-tra sur l'écran d'information principal. "CGMS" signifie "Copy General Management System". Si ce message apparaît, reglez PCM Limit sur 48KHZ pour écouter le signal audio avec une résolution plus faible

Dynamic Range: Ce réglage permet de tirer avantage des modalités de programmation de certains enregistements Dolby Digital qui réduisent le volume pendant les passages forts tout en garantissant l'audibilité des passages plus calmes. Vous pouvez ainsi écouter les enregistements à un niveau qui vous procure la totalité de l'impact original de la bande son sans gérer vos voisins. Le signal audio sera plus ou moins brisé par le DVD 47, selon le réglage de gamme dynamique choisi :

MAXIMUM n'aporte aucun changement par rapport à l'enregistrement original, et s'utilise pour une écoute libre où le volume peut être aussi fort que possible sans génér quiconque.
- MEDIUM applique au signal une compression moderée qui bride légarement les passages les plus forts.
MINIMUM applique une compression qui affaiblit significativement les passages forts.

Vou puevez tester les effets de ces trois réglages à tout moment. Si vous ampli-tuner/décodeur dispose d'un réglage de gamme dynamique appelé "Night Mode", il n'est pas nécessaire d'ajuster la gamme dynamique du DVD 47, que vous pouvez laisser sur MAXIMUM.

SACD : les disques SACD peuvent contérer jusqu'à trois versions séparées du contenu, selon la particularité du disque. Utiliseze ce réglage pour désirir la version 2 canaux ou 5.1 canaux du contenu, ainsi que la version « CD » conventionnelle sur les disques hybrides spéciaux.

Remarque importante : l'audio SACD est disponible seulement sous forme analogue etaucun signal n'est disponible en utilisant I'une des deux Sorties audio numérique 1 et 2. Pour entendre les disques SACD, connectez lesSorties audio analogue 10 ou les Sortiesaudio6 canaux 12 aVaure recepteur.

Alors que le DVD-Audio est transmis seulement sous forme analogique, de nombreux disques contiennent aussi des pistes numériques PCM, Dolby Digital ou DTS et peuvent être lui via les Sorties audio numérique ①②.

Unité de retard: ce réglage sélectionne l'unité de distance utilisée pour le calcul des temps de retard lorsque le menu AUDIO est activé. L'unité par défaut est le mètre, mais vous pouvez désirir l'unité anglo-saxonne pieds).

Gestion des graves : cette fonction active les paramétres de gestion des graves du menuAUDIO pour optimier la lecture des disquesDVD-Audio et SACD via les Sorties audio analogue 1012. Trois réglages sont disponibles :

• Actif: c'est le réglage par défaut. Si vous récepteur ou amplificateur est équipé des entrées 6 canaux « directes » et que le récepteur n'est pas capable d'effectuer la gestion des graves sur ces entrées, laissez alors ce réglage sur Actif et accédez au menu AUDIO pour paramétrer la gestion des graves.
  Derivation: si vous recepteur ou amplificateur est équipé des entrées 6 canaux et qu'il est capable d'effectuer les réglages de gestion des graves (taille des enceintes, niveaux de sortie et temps de retard) pour ses entrées analogiques 6 canaux, alors Harman Kardon vous recommende de basculer ce réglage sur Derivation et d'effectuer les réglages de gestion de graves sur votre récepteur.
• Stereo: si vous récepteur ou amplificateur n'est pas du tout équipé des entrées 6 canaux, basculez alors ce réglages sur Stereo, ce qui enverra un signal sous-mixé à 2 canaux aux Sorties audio analogue 10, ou la Sortie Scart TV (Péritel) pour une'utilisation avec une entrée analogue bicanale sur l'ampli-tuner. Vous pouvez alors selectionner un mode surround analogue disponible sur votre récepteur. Ce réglage est aussi nécessaire lorsque le DVD 47 est raccordé au téléviseur uniquement à travers la prise Scart et que vous souhaitez écouter le son correctement sous-mixé uniquement sur le téléviseur (sinon les signaux du canal central et surround seront manquants).

Speaker Submenu

Ce menu vous permet d'effectuer les réglages de gestion des graves qui contrôlent la sortie audio des Sorties audio 6 canaux ② pour les tailles d'enceintes, les niveaux de sortie et les temps de retard. Les réglages appropriés de cette fonction sont la clé d'une reproduction optimale des disques DVD-Audio et SACD, lorsque le DVD 47 est utilisé avec un récepteur ou amplificateur qui ne possède pas de capacité de réglages audio pour les entrées directes.

Remarque importante : afin d'eviter les problèmes audio, lorsque le DVD 47 est connecté à un récepteur ou amplificateur qui peut régler les paramétres de gestion des graves pour ses entrées multicanaux, vous pouze soit utiliser cette possibilité, soit effectuer les réglages sur le DVD 47. La meilleure méthode est d'utiliser le récepteur pour ces réglages. Dans ce cas, souvenez-vous de BASCERER le réglage de Gestion des graves dans le menu CONFIGURATION AUDIO sur Derivation. Si vous effectuez les réglages en utilisant ceux du DVD 47, il est important que les réglages du récepteur pour les entrées directes multicanaux soient désactivées, ou régles sur « Grande » pour la taille d'enceinte et sur « 0 » pour les réglages de niveau et le temps de retard, à moins que ces réglages ne soient aussi utilisés pour les autres entrées source du récepteur, auquel cas ils doivent être laissés tels que vous les avez régles lorsque vous avez configuré votre récepteur. Si vous avez des questions sur les capacités de votre récepteur ou amplificateur, nous vous recommendons de consulter son mode d'emploi ou le site Web du constructeur pour en savoir plus.

Si vous récepteur ou amplificateur ne possede pas les entrées analogiques 6 canaux, assurez-vous de sélectionn Steréo pour le réglage Gestion des graves dans le menu CONFIGURATION AUDIO. Puis connecTZ les Sorties audio analogue 10 à n'importe quelles entrées analogiques 2 canaux de votre récepteur.

Avant d'effectuer les réglages de configuration audio du DVD 47, nous vous recommendons d'utiliser d'abord le menu système de votre récepteur ou amplificateur pour vérifier les réglages déjà effectuels pour la « Taille d'enceinte », le « Niveau de sortie » et le « temps de retard », qui peut être définie comme une distance. Notez par écrit ces réglages pour pouvoir vous y reférer pendant le processus de configuration.

Appuyez sur la touche Setup ⑨ pour activer le menu Configuration ; utilisez alors les touches ▲▼ Navigation ⑩ jusqu'à ce que le sousmenu SPEAKER soit mis en surbrillance avec les contours d'une boîte blanche, puis appuyez sur la touche Enter ⑦.

Les réglages suivants sont disponibles dans le menu SPEAKER pour chaque position d'enceinte. Nous vous recommendons de parcourir les réglages de chaque position d'enceinte en utilisant les touches ▲▼▲▶ Navigation 10 pour sélectionner les réglages appropriés pour votre système. En appuyant sur la touche Enter 7, un menu déroulant s'affiche avec les sélections disponibles pour chaque réglage. Utilisez les touches ▲▼ Navigation 10 pourmettre en surbrillation le réglage approprié, puis appuyez sur la touche Enter 7 pour le selec-tionner.

Vous remarquerez que les réglages pour la taille des enceintes et la distance (utilisés pour calculer le temps de retard) sont définis conjointement pour la paire d'enceintes avant gauche et droite et pour la paire d'enceintes surround gauche et droite. La modification des réglages de l'une des enceintes d'une paire affecte aussi les réglages de l'autre enceinte de cette paire. Pour cette raison, il est important de selectionner la même marque et le même modèle pour les deux enceintes de chaque paire, ainsi que de les placer à peu après la même distance de la position d'écoute.

Taille d'enceinte : la taille d'enceintes fait partie du système de gestion des graves, qui déterminque celles sont les fréquences transmises à une position d'enceinte particulière et celles qui sont transmises au subwoofer. La désignation de « taillie » ne se refère pas à la taille physique des enceintes, mais只会 restat à la plus BASSE FRÉquence que l'enceinte peut prendre en charge. Pour cette raison, les enceintes « large bande » sont considérées comme « grande », tandis que celles ne pouvant pas travailler au-dessous de 100 Hz sont considérées comme « petite ». En général, si vous utilisez un lot d'enceintes appeareillées avec un type d'enceintes satellites plus petites et un subwoofer, vous nevez sélectionner « Petit pour les cinq enceintes. Grande doit être sélectionné seulement si vous étres sûr que vos enceintes peuvent prendre en charge dessons basses fréquences extrêmes.

En cas d'utilisation d'un subwoofer, vous pouvez selectionner la fréquence au-dessous de laquelle les informations contenues dans le signal seront acheminées vers Subwoofer Output et au-dessus de laquelle le reste du signal sera achemi né vers les autres enceintes du système.

Choisissez la fréquence de coupure la plus proche de la limite de fréquence basse de vos enceintes "SMALL". Cette valeur est généralement indiquée sur le guide d'utilisation ou la fiche technique des haut-parleurs. Sinon, consul- tez le revendeur ou le fournisseur de vos enceintes.

Si une des enceintes a eté définie comme SMALL, vous avez lechioix entre plusieurs fréquences de coupure entre 60 Hz et 240 Hz. Les options conseillées sont 80 Hz, 100 Hz ou 120 Hz, qui correspondent aux fréquences de coupure typiques des haut-parleurs de petites dimensions. Choisissez la valeur la vente appropriée à vos enceintes.

Delay

Comme les distances qui séparent la position d'écoute des haut-parleurs frontaux et des haut-parleurs surround sont inégales, le temps que met le son pour atteindre vos oreilles à partir des haut-parleurs frontaux et des haut-parleurs Surround varie. Vous pouvez compenser ce phénomène en réglant la temporisation pour ajuster le "timing" et personneliser l'emplacement spécifique des haut-parleurs et de l'acoustique de votre piece ou de votre salle de cinéma à domicile.

Mesure la distance qui sépare la position d'écoute des différentes enceintes. Puis besoin pour chaque haut-parleur la valeur de distance la plus proche de cette qui vient d'être mesurée.

Le calibrage des niveaux de sortie est une opération primordiale du paramétrage de tout système surround sound. C'est le cas pour un système DVD-Audio, ou l'harmonisation des niveaux de sortie garantit une restitution sonore ajuste en termes d'intensité et de directivité.

NOTE : Il regne une certaine confusion quant au mode de fonctionnement des canaux surround. Certains s'attendent à ce que le son provienne en permanence de tous les haut-parleurs. Or la plupart du temps, les canaux surround n'émettent qu'un son faible ou nul parce que la bande son du film ne contient pas toujours les signaux nécessaires à la création de l'ambiance sonore, d'effets spéciaux ou de mouvement continu de l'avant vers l'arrête de la salle. Lorsque le nouveau de sortie est correctement régle, il est normal pour un haut-parleur surround de ne fonctionner que de temps à autre. Augmenter le volume des haut-parleurs arrêté peut nuir à la sensation d'un champ sonore enveloppant qui rappelle celui des salles de cinéma ou de concert.

Le réglage par défaut du lecteur de DVD est 0 dB pour tous les canaux. Si le besoin d'un ajustement semble nécessaire pour votre système, nous vous conseillons d'utiliser les réglages appliqués sur l'ampli-tuner AV pour les modes surround 5.1 en cours (par exemple Dolby Prol Logic II).

Quand tous les réglages ont été effectués, selec-tionnez D ONE au bas du menu puis pressez sur la touche ENTER 7.

Réglages video

Le sous-menu Video Setting permet de spécifique les paramètres suivants. Suivez les descriptions sur la ligne d'instructions au bas de l'écran pour modifier les réglages.

Important : Le paramétrage de Video Output, Scan Type et Scart Output n'aeldom effet sur la sortie HDMI. il influe uniquement sur les sorties analogiques video concernées.

Aspect Ratio : pour désirir le format d'écran, classique (4:3) ou grand écran (16:9), en fonction de votre téléviseur.

De même, si vous avez un téléviseur format classique "4:3" qui peut montré les images en format grand écran "16:9" (ou effectue cette opération automatiquement), Sélectionné "16:9" pour Aspect ratio afin d'obtenir la meilleure définition verticale pour tous les films.

Video Standard : pour spécifique le format de sortie video du lecteur DVD. Si vous avez un téléviseur multi standard, nous vous conseillons de régler sur AUTO pour une qualité d'image optimale.

Video Output: Reglez la sortie image sur S-Video, Component (Composants video) ou SCART (péritel). Le réglage Scart est utilisé pour la plupart des téléviseurs qui ne sont équipés que d'entrees analogiques. Component (composants video) à la plupart des écrans LCD, à plasma et aux projecteurs.

Notez que ce réglage n'est disponible que si vous savez besoin l'option Interlaced pour le mode de balayage de l'écran (Scan Type, voir ci-dessous).

Type de balayage: ce réglage vous permet de désirir entre le balayage progressif et entrelacé des Sorties video composante ⑥ pour maximiser la résolution d'image en fonction du type d'écran video utilisé. La video des sorties

S-Video ⑤, Scart ⑦ et Video composite ④ sera toujours d'un rapport standard, compatible avec tous les téléviseurs ou écans video. Deux可以选择 sont disponibles :

Progressif: Sélectionnez cette option si vous télévisuer/monitér peuvent recevoir les signaux source 480P ou au-delà sur ses entres Composants video (Component). Les écrans étiquetés « compatible HDTV», y compris praticement tous les écrans LCD et plasma, sont compatibles avec le balayage progressif.

Entrelacé : selectionnez cette option lorsqu vous utilisez un écran video plus ancien qui possède des entrées composantes Y/Pr/Pb, mais qui ne peut pas afficher un taux de balayage élevé ou des signaux « HD »

NOTAS :

1. Scan Type ne peut être change que si Video Output est régé sur Component.
2. Si vous avez connecté le DVD 47 à un diffuseur d'images qui n'est pas à balayage progressif et que vous avez régle par inadvertance Video

Outputs ⑤, sur Component et Scan Type sur Progressive, vous pouvez revenir à un réglage entrelacé en pressant la touche

Progressif/Entrelace 22. Vérifie que le menu de paramétrage n'est pas activé (l'afficheur de la face avant n'indique pas SETUP), sinon, pressez d'abord la touche SETUP 9.

1. Si vous avez besoin l'option Progressive, vous n'aurez pas de signaux image sur les sorties

Composite 4,Scart 7 et S-Video 5

En outre,les indicateurs de sortie video "480p" ou "576p" clignoteront sur l'afficheur,
quelque que soit la résolution可以选择 pour la sortie
HDMI (voir ci-apres), pour signaler que les sorties
Progressive Component 6 sont utilisées.

Scart Output : permet de sélectionner le type de signal de sortie video qui sera acheminé via la prise scart (péritel). RGB convient dans la plupart des cas. RGB est donc recommendé ici.

Notez que pour obtenir l'option RGB sur la sortie Scart, vous devez aussi avoir selectionné RGB à la ligne Video Output (voir plus haut).

Video Adjustment: Le sous-menu VIDEO ADJUSTMENT, qui apparaît si vous avez scélectionné O N sur la ligne Video Adjustment, permet d'acceder à certains paramétres et à la mire de réglage. Réglez d'abord le téléviseur/moniteur (TV) au moyen de la mire de réglage. Vous pouvez ensuite ajuster les réglages de sortie du lecteur (Brightness, Sharpness et Black Level). Pour opérer les modifications, positionnèz le curseur sur le paramètre approprié. Une fois l'icône mise en valeur, utilisez une des touches fléchées 10 horizontales pour augmenter ou diminuier la valeur, qui apparaître dans la barre derrière le réglage. Lorsque la mire de réglage est activée, le sous-menu VIDEO ADJUSTMENT disparaît au bout de quelques secondes. Pour le faire revenir, pressez sur la touche STATUS 14. Pour quitter le menu VIDEO ADJUSTMENT, positionné le curseur sur DONE et pressez sur ENTER pour valider.

DivX Subtitle: Ce réglage permet de désir la langue du sous-titrage pour les films DivX. Sous les options de menu vous trouvezez votre code personnel DivX Video On Demand (VOD). Ce code vous permet de louver et d'acheter des films via le service DivX VOD. Pour toute information, visitez www.divx.com/vod. Suivez les instructions, téléchargez et graves le film sur un disque pour le dire sur cet apparéil. Remarquez que les films téléchargés via DivX VOD ne peuvent être lus que sur cet apparéil.

Réglages HDMI: ce paramètre affiche les caractéristiques du signal de sortie video à la Sortie HDMI ①. Quand le DVD 47 est relié à un téléviseur/moniteur via la sortie HDMI ①,ès que le lecteur est mis en marche (l'afficheur étant déjà sous tension), l'afficheur envoie des informations au DVD 47 pour indiquer la plus haute résolution image qu'il est capable de gérer, et le DVD 47 aligne automatiquement sa sortie video sur cette valeur, qui s'affiche ici. Vous pouvez selectionner manuelle une autre résolution. Les modifications apportées ici restent valident jusqu'à ce que le DVD 47 s'éteigne. Une fois éteint, c'est le réglage par défaut transmis par l'afficheur qui sera de nouveau en vigueur à la nouvelle mise en marche de l'appareil.

Le paramétrage HDMI peut être modifié directement au moyen du sélecteur HD MODE

33 de la télécommande (voir autres détails en page 9) à condition que la sortie Progressive Component n'ait pas été sélectionné.

Mire de réglage

Si vous accédez à la mire de réglage à partir du menu OSD, vous pouvez générer une image fixe pour optimiser les réglages et performances video de votre téléviseur. Les barres de couleur verticales permettent de tester les paramètres suivants :

intensité des couleurs.
la couleur correcte pour chaque barre, afin de savoir si le standard approprié a été seLECTIONné. De gauche à droite : noir, jaune, cyan, (turquoise) vert, magenta (pourpre), rouge, bleu, noir.
la transition entre couleurs, qui doit être nette, S-Video meilleur que Video, RGB et Components (YUV) melhors pour les sorties analogiques, HDMI meilleur que le tout reste.
les performances du filtré chromatique de votre téléviseur (avec des signaux Video). Les arêtes des barres ne doivent pas montrer de points dans le sens vertical. Les signaux S-Video et RGB sont sans problèmes.

Gracé à l'échelle de grisés et aux zones noires et blanches se trouvant sous la barre de couleurs, la luminosité et le contraste de votre écran peuvent être régles avec précision, voir section « Réglage de l'Image du téléviseur » ci-dessous.

Réglage de l'Image du Télésieur avec la mire

Ces réglages peuvent être faits maintainant, mais vous pouvez aussi les faire après avoir terminé de paramétrenger votre apparèil.

Réglage de la luminosité :

1. Diminuez la densité chromatique jusqu'à ce que les barres de couleur apparaissent en noir et blan.
2. Ajustez le contraste jusqu'à ce que les barres de l'échelle de grisés apparaissent clairment séparées.
3. Ajustez la luminosité pour que les barres de grisés soient toutes bien visibles. La barre de gauche doit être bien noire, mais clairment différencie de la barre qui la précède, et ainsi de suite jusqu'à la barre de droite blanche.

Réglage du contraste :

1. Ajustez le contraste jusqu'à ce que vous voyiez une barre blanche lumineuse en bas à droite et une barre bien noire à gauche. Le contraste optimal varie selon votre goût et la luminosité ambiente de la pierce.
2. Lorsque la luminosité de la barre blanche n'augmente plus si vous continue d'augmenter le contraste, ou que les bords des lettres « harman/kardon » s'était sur le fond noir et diminuennent la netteté du texte, le contraste est trop fort. Réduisez-le jusqu'à ce que ces effets disparaisent et que l'image retrouve un aspect proche de la réalité.
3. Si vous regardez le télévisuer pendant la journee, ajustez le contraste pour que l'image s'harmonise avec l'ambiance lumineuse de la piece afin de ne pas vous fatiguer les yeux. Ce réglage peut être diminué lorsque l'éclairage naturel ambient est plus tamisé, afin de privilégier la netteté de l'image.
4. L'échelle des grisés devra ensuite retrouver le même degré de différence. Si ce n'est pas le cas, revenez au réglage de luminosité et recommencez l'objet 3 puis le réglage du contraste, pour affiner et optimier de nouveaux périques réglages.

Réglage des couleurs.

1. Une fois les réglages de luminosité et de contraste effectuels de manière optimale, ajustez le réglage des couleurs selon vos préférences. Les couleurs doivent être denses mais rester naturelles. Si certaines barres s'élargissent ou que l'intensité chromatique n'augmente plus, c'est que le réglage est trop fort. Réduiseze-lev. Vérifiez également les couleurs sur une image normale, avec des visages, des fleurs, des fruits etc. pour voir s'ils elles correspondant à la réalité.

2. Si votre téléviseur est équipé de l'option Tint (disponible sur la plupart des téléviseurs européens NTSC et non PAL), utilisez la barre blanche se trouvant sous l'échelle de grisés pour régler la chaleur de l'image. Le réglage de la brillance de l'image est subjectif. Certains préféreront une image un peu plus froide, d'autres en préféeront une un peu plus chaude. Pour régler cela, vous pouvez utiliser la fonction Tint de votre téléviseur ainsi que la barre blanche. Réglez le Tint en fonction du ton de la couleur blanche qui vous plaît le plus.

Réglage de la nettete

Contrairement à ce qu'on pourrait penser, l'image apparait plus nette lorsque le réglage de focalisation n'est pas au maximum. Réduisez la nettable sur le téléviseur et la valeur du réglage. Edges sur le DVD 47 si nécessaire afin de minimiser l'apparition eventuelle de lignes blanches entre les barres du dégradé de grisés de la mire de réglage

Réglages de convergence et focalisation La grille de carrés qui entoure la mire de réglage peut servir à affiner les réglages de convergence et de focalisation des écans de projecteurs et retro-projecteurs. Toutefois, les commandes d'ajustement de ces paramètres sont rarement accessibles à l'utiliser, et les réglages, très complexes, demandant une grande expérience. Il est donc recommandé, si vous n'arrivez pas à améliorer la situation au moyen des réglages disponibles, de prendre conseil auprès d'un représentant du service clientèle du fournisseur de l'écran.

Lorsque tous les réglages ont été effectés, utilisez les touches de ▲▼ Navigation 10 pourmettre “Done” en surbrillance au bas du sousmenu Video Adjustments. Pressez la touche

ENTER ⑦ pour valider et revenir au système de menus à l'écran. Pressez ensuite la touche SETUP ⑨ pour faire disparaître les menus et revenir en mode de fonctionnement normal. Vous serez alors prét(e) à profiter de ce qui se fait de mistrés en matière de lecture de DVD ou de CD!

Utilisation du menu Player Information

Le menu Player Information dispense des informations sur le disque lu et permet de programme les modes de lecture.

Le menu PLAYER INFORMATION se décline en deux sous-menus qui sont accessibles en pres-sant sur la touche INFO (pour le contenu du sous-menus DISC INFO, voir ci-dessous), puis en utilisant les touches de Navigation pourmettre en valeur l'icone appropriée, et en pressant sur ENTER pour valider. Ces sous-menus different des menus de configuration Setup dans la mesure ou la plupart de leurs paramétres sont visibles mais non modifiables.

Sous-menu PLAYBACK INFO : Ce sous-. menu, qui apparait quand l'icone INFO du haut est mise en valeur, affiche des informations de base sur le disque et le mode de lecture. Vous ne pouvez pas modifier les paramétres affichés ici, à l'exception du mode Repeat.

Disc: Cette ligne informe sur le type du disque (DVD video, par exemple).
Disc ID: Si le disque est encodé avec une éti-quette d'identification, un titre de film, par exemple, elle apparait ici.
■ Playlist : Avec un DVD, cette ligne informe que la lecture aura lieu dans l'ordre régi par le disque. Les listes de lecture programmables ne sont pas disponibles quand un DVD est charge.
Repeat: Cette ligne informe sur le mode de répétition en cours, ou sur sa désactivation.

Sous-menu PROG RAM: Inaccessible avec les disques DVD.

Sous-menu DISCINFO: Ce sous-menue, qui apparait lorsque I'icone INFO du bas est mise en valeur ou que la touche INFO 11 est pressee, affiche des informations détaillées sur le contenu du disque. Vous ne pouvez modifier aucun des paramétres de ce menu. Mais vous pouvez utiliser le système de menu Setup, comme déscrit en page 19, pour modifier les réglages de lecture du DVD 47 relatifs au type de balayage et au format d'image.

Disc: Cette ligne informe sur le type du disque.
Disc ID: Si le disque est encodé avec une étiquette d'identification, un titre de film, par exemple, elle apparait ici.
■ Aspect Ratio : Cette ligne informe sur le rapport hauteur/largeur du contenu video du disque, et sur le format avec lequel il est diffusé en fonction du réglage effectué dans le sous-menu VIDEO SETUP comme décrit en page 19. Certains disques peuvent proposer deux versions d'un même enregistrement, un format écran large sur une face du disque, un format standard sur l'autre.
Video Standard: Le format du disque apparait ici. Pour les lecteurs de la région 2, ce sera généralement PAL, même si certains DVD qui peuvent etre lus dans toutes les régions sont au format NTSC. Dans la colonne Player est affiché le format standard établi via le sous-menu VIDEO SETUP.
■ Scan Type : Cette ligne affiche le repère sur le DVD indiquant au deinterlacer du lecteur si le film a été enregistré avec un balayage progressif ou entrelacé. Elle affiche également le mode de lecture de l'enregistrement, sur la base réglage effectué dans le sous-menu VIDEO SETUP comme déscrit en page 19.
■ Audio Resolution : Cette ligne affiche la fréquence d'échantillonnage et le débit binaire du format audio en cours.
■ Audio Format : Cette ligne informe sur le format de la plage audio en cours, par exemple Dolby Digital 5.1 ou MIC linéaire (linear PCM).
Video Bit Rate: Cette ligne affiche le débit binaire video, jusqu'à la limite de 10 Mbps. Cette indication varie en cours de lecture car cette-ci réagit aux fluctuations de la compression appliquée au signal video lors de l'enregistrement. Ainsi, en mode pause ou arrêt, cette ligne restera vierge.

Après avoir consulté le paramétrage des menus du lecteur, pressez sur la touche INFO 1 pour les faire disparaitre de l'écran et revenir en mode de lecture normal.

Utilisation de la barre d'etat

En cours de lecture d'un DVD, vous pouze presser la touche STATUS à tout moment pour afficher un résumé de l'état de la lecture. Cette barre d'etat ne vous donne pas uniquement un instantané de l'état de fonctionnement en cours de l'appareil mais vous fournit aussi un raccourci pour désirir un autre titre, chapitre ou plage, ou utiliser la fonction de recherche temporelle.

• Title : Indique le titre en cours de lecture, à gauche, et le nombre de titres sur le disque, à droite.
  Chapter : Affiche le numero du chapitre en cours (à gauche) et le nombre total de chapitres du titre selectionné (à droite).
• Icône Mode de lecture : Indique le mode de lecture en cours, Lecture ▷, Pause II, Stop ■.
• Horloge : Cette section en haut et à droite indique numérique la valeur temporelle correspondant à la barre semi-analogique de la ligne du bas. La fonction Time Search permet deCOMMencer la lecture à n'imprime quel endroit de l'enregistrement. Utilisez les touches de Navigation 10 pourmettre cet affichage en valeur. Utilisez alors les touches numéroétées pour saisir les valeurs correspondant à l'endetroit du disque où vous souhaitez commencer la lecture.

Presse la touche ENTER ⑦ pour que la lecture commence immidiatement à l'endetroit choisi.

• Représentation graphique de la durée écoulée : Représentation graphique de la durée écoulée pour le titre en cours de lecture. Au fur et à mesure que la lecture progressive, le nombre de segments augmente pour reflérer le pourcentage de lecture écoué par rapport à la durée totale.
• Paramètre affché : Cette section informe sur le type d'information affichée dans la section TIME. Utilisez les touches ▲▼▲▶ de navigation 10 pour sélectionner ce paramètre. Chaque pression consécutive sur la touche ENTER ⑦ changera en boucle l'indication, de Title Elapsed, à Title Remaining, de Chapter Elapsed à Chapter Remaining, et retour à Title Elapsed. La durée affichée sur l'écran et sur l'écran d'information 1 de la face avant changera pareillement.

Pour la lecture des disques SACD et CD, beaucoup de fonctions du DVD 47 sont similaires à la lecture de DVD ; il existe cependant quelques différences importantes. Le DVD 47 affiche automatique le menu PLAYER INFORMATION quand vous insérez un disque SACD ou CD dans le lecteur. Les bannières d'etat ne sont pas disponibles pendant la lecture SACD/CD. Les barres d'etat ne sont pas disponibles pendant la lecture d'un CD. Une panoplie de fonctions de lecture sont disponibles pour les CD, telles que lecture en ordre aléatoire et listes de lecture programmables. Ces dernières sont décrites ici.

Utilisation du menu Player Information

Le DVD 47 affiche automatiquement le menu PLAYER INFORMATION quand vous insérez un disque SACD ou CD (ou autres enregsitrents sur support CD tels que DivX). Ce menu affiche la liste de tous les dossiers (existants) et plages/fichiers enregistrés sur le disque, des informations sur le disque et sur les modalités de lecture. Utilisez les boutons de navigation pour faire dérouler la liste. Pressez le bouton pendant qu'une piste est en surbirllance pour commencer la lecture. Note que, dans ce menu, les fonctions de lecture Repeat (lecture répétée) et Random (ordre aléatoire) ne sont pas accessibles, mais vous pouvez modifier le réglage en pressant sur les touches REPEAT ou RANDOM de la télécommande.

Il est organisé en sous-menus. Pour y acceder, utilisez les touches de navigation pourmettre l'icone de sous-menu en surbrillance et pressez la touche ENTER 7 pour le sélectionner. Ces sous-menus differeNT des menus de configuration Setup dans la mesure ou la plupart de leurs parametes ne sont pas modifiables.

Sous-menu PLAYBACK INFO: Ce sous-m Menu, qui apparait quand vous mettez I'icone INFO du haut en valeur, affiche des informations de base sur le disque et le mode de lecture.

Disc : (voir illustration du haut) Cette ligne informe sur le type du disque (ex :CDDA,Compact Disc Digital Audio).
Audio : (voir illustration du haut) Cette ligne informe sur le type d'enregistrement audiograve sur le disque, généralement Stereo.
■ Playlist : (voir illustration du haut) Avec les

CD, you pouvez désirir de garder l'ordre de lecture des plages ou programmerme une liste de lecture contenant un nombre quelconque de plages et dans l'ordre qui vous convient de les écouter. Cette ligne informe sur le choix effectué. Pour le modifier, vous doivent acceder au sous-menu PROGM et procéder comme décrit ci-après.

Repeat: (voir illustration du haut) Cette ligne étant en surbrillance, pressez la touche ENTER pour activer le mode de répétition. Chaque pression change le mode en boute: Repeat Single (répetition d'une plage), Repeat All (répetition de toutes les plages), Repeat Off (désactivé).
Random: Cette ligne étant en surbrillance, pressez la touche ENTER ⑦ pour activer le mode de lecture aléatoire. Chaque pression change le mode en boucle: Random (aléatoire) ou Off (désactivé).

Sous-menu PROG RAM: Ce sous-menue, qui apparait quand vous mettez I'icone PROG RAM en valeur, vous permet de programmer une liste de lecture. Il n'est accessible que pour la lecture de CD.

Disc: Cette ligne informe sur le type du disque.
■ Audio : Cette ligne informe sur le type d'enregistrement audio grave sur le disque, généralement Stereo.
■ Playlist : Cette ligne étant en surbrillance, pressez ENTER ⑦ pour changer l'ordre de lecture des plages du disque (Disc's order) en un ordre que vous pouvez programmer (Programmed order). Une liste des étapes de la programmation et de la plage associée à chaque étape apparait au bas de l'écran, et le curseur est positionné sur la première étape. Vous pouvez saisir le numéro d'une plage au moyen des touches numérorotées ②9 puis presser sur la touche de Navigation ⑩ pour valider et programmer la plage suivante. Pour effacer une plage de la liste de programmation, place le curseur dessus et pressez sur la touche CLEAR ③1. Utilisez les touches ▲▼▲ de navigation ⑩ pour sélectionner les étapes de programmation souhaitées. Notez que chaque plage ne peut être programmée qu'une fois sur la liste. Mais vous pouvez utiliser la fonction de répétition pendant la lecture de la liste. Au terme de la programmation, pressez PLAY 4 ⑰ pour lancer la lecture.

Sous-menu DISCINFO: Ce sous-menu, qui apparait lorsquel l'icone INFO du bas est mise en valeur ou que la touche INFO 11 est pressée, affiche des informations succentes sur la lecture et les plages ainsi que des détails temporels. Il n'est disponible que pour les disques CD.

Les informations en haut de l'écran fournissant les mêmes informations sur le type de disque, le format audio, le réglage de la liste de lecture, le réglage de la lecture répétée et le réglage de lecture aléatoire que celles du sous-menu Info lecture. Les informations complémentaires suivantes sont affichées à côte.

■ Track: Cette ligne affiche a gauche la plage en cours de lecture et, a droite, le nombre total de plages sur le disque. Quand cette ligne est mise en valeur, utilisez les touches numerotées 29 et validez en pressant sur ENTER 7 pour selectionner la plage du disque a écouter.
Icène mode de lecture: Apparait a droite de l'affichage de la plage pour indiquer le mode de lecture en cours.
Time: Cette section comporte trois lignes :

• Track Elapsed : indique la durée écoulée ou restante de la plage en cours de lecture.
• Disc Elapsed: indique la durée écoulée ou restante du disque en cours de lecture.
• Barre analogue: indique sur le mode graphique le pourcentage de durée écoulée par rapport à la durée totale du disque.

Utilisez les touches de navigation 10 pourmettre en surbrillance soit le champ Track Elapsed soit le champ Disc Elapsed. Chaque pression sur ENTER 7 commutera entre I'affichage de la durée ecoulée et celui de la durée restante. La valeur affichee sur la droite et sur I'ecran d'information 1 sera modifiée en conséquence.

La fonction Time Search place à droite de la barre temporelle associée à la plage (Track) ou au disque (Disc) vous permet de lancer la lecture à n'importe quel endroit de la plage sélectionnée (TRACK SELECTED). Utilisez les touches de ▲▼▲ Navigation 10 pourmettre en valeur l'options Track.Pressez les touches numerotées 29 puis la touche ENTER 7 pourCHOISIR un nouvel endroit sur la plage ou commencer la lecture.

Après avoir consulté le paramétrage des menus du lecteur, pressez sur la touche INFO 1 pour les faire disparaitre de l'écran et revenir en mode de lecture normal.

Choisir une plage

Pour selectionner une plage sur la liste, vérifie d'abord que le menu principal Player Information, qui apparait automatiquement à l'insertion d'un CD, est affché sur l'écran. Ensuite, utilisez les touches de ▲▼▲▶ Navigation 10 pourmettre en valeur le numero de la plage et pressez sur la touche ENTER 7 pour en commencer la lecture.

Pour désirir une plage donnée sur un CD ou SACD à n'importe quel moment de la lecture, il suffit de presser le numéro qui lui correspond au moyen des touches numéroétées 29. Vous pouvez aussi parcourir les plages une par une à tout moment en utilisant les touches PREVIOUS et NEXT/STEP 7 8 15 16. Quand vous pressez une fois la touche Précédent 15 ou Saut vers l'amont 7, le lecteur revient au début de la plage en cours. Chaque pression consécutive vous fait remonter d'une plage en amont sur la liste.

Nota : Un affichage spécial est associé à la lecture de disques graves JPEG, MP3 ou Windows Media.

Lecture repétée

Diverses fonctions de lecture repétée sont disponibles sur le DVD 47 en ce qui concerne les CD :

• Repeat 1 Track : Dans le cas d'un CD, SACDs, VCD, fichiers MP3 et WMAs et JPEG, repête la plage ou le fjichier en cours de lecture jusqu'à ce que vous interrommiez manuellement le disque. Les indicateurs Repeat et 1 s'allument sur l'afficheur de la face avant et le message SINGLE appearait sur la ligne Repeat du menu PLAYER INFORMATION.

• Repeat Disc : Avec les disques et programmes CD, SACD, VCD, MP3, WMA, et JPEG, repête la totalité du disque ou de la programmation (si l'option Programmed Order a été sélectionnée dans le réglage Playlist) jusqu'à ce que la lecture soit stoppée manuelle. Les indicateurs Repeat et All s'allument sur l'afficheur de la face avant, et A L L apparait sur la ligne Repeat du menu PLAYER INFORMATION.

• Repeat Folder : Dans le cas de fichiers MP3, WMA et JPEG, repête tous les fichiers du dossier en cours jusqu'à interruption manuelle du processus. L'indicateur Repeat H s'allume sur l'afficheur de la face avant et l'indication F O L D E R (dossier) apparait sur l'écran.

• Repeat A-B: Répète toute portion sélectionnée sur le disque jusqu'à interruption manuelle du processus (voir section ci-après).

Pour sélectionner un mode de répétition (autre que Repeat A-B):

Pendant la lecture d'un disque, pressez la touche REPEAT 30 sur la télécommande. Chaque pression sur REPEAT 30 faire parcourir en boucle les modes de répétition disponibles. Pour stopper une lecture à répétition, pressez REPEAT 30 jusqu'à ce que le mode Off apparaissé

Lecture en mode A-B Repeat

La fonction Repeat A-B permet de selectionner une portion du contenu d'un CD ou SACD et de la dire en boucle jusqu'à interruption manuelle du processus.

Pour lancer une telle séquence de lecture à répétition, procédez comme suit pendant que le disque est en cours de lecture :

1. Pressez sur la touche A-B 26 de la télécommande pourCHOISIR le point de depart;le texteA-apparait sur la ligne Repeat du menuPLAYER INFORMATION et le message A REP apparait sur I'afficheur de la face avant pourindiquer le commencement du passage a repeter.
2. Pressez de nouveau la touche A-B REPEAT 26 pourCHOISIR le point de fin de la sequence.Vous venez de specifiez la sequence A-B qui va etre lue en boute.
3. Pressez de nouveau la touche A-B REPEAT 26 pour quitter le mode de repetition Repeat A-B.

Lecture aléatoire

Cette fonction permet de dire toutes les plages d'un CD dans un ordre aléatoire défini par le DVD 47. Au terme du CD, cette fonction se désactive.

Pour selectionner le mode aléatoire, pressez sur la touche RANDOM de la télécommande. Chaque nouvelle pression sur la touche RANDOM désactivera/activera cette fonction (les plages restant à dire le seront dans un ordre aléatoire).

L'indicateur Random 1 sur l'afficheur d'informations de la face avant 1 s'allume, et le message 0 N (activé) apparait sur la ligne Random du menu PLAYER INFORMATION chaque fois que le réglage de lecture aléatoire est activé.

Occultation de I'ecran

Pendant la lecture d'un CD, certains préférent désactiver le circuit image du DVD 47. Bien que la section video du lecteur soit électriquement isolée de la section audio, certains préférent désactiver l'écran video pour prévenir toute interférence audio/video, ou pour ne pas être distrait par l'affichage du menu système pendant l'écoute d'un CD.

IMPORTANT : Il est fortement conseillé aux possesseurs d'écrans à plasma d'utiliser la fonction Video Off pour éviter toute surchauffe.

Pour éteindre l'affichage pendant la lecture d'un CD, pressez la touche V. OFF 27. Pressez-la de nouveau pour réactiver le signal video.

L'indicateur V-OFF G s'allume pour vous rappeler que I'écran est eteint. Cette fonction est caduque. La sortie video redevient active chaque fois que vous mettez le DVD 47 en marche.

Disques SACD

Les disques SACD constituent une grande amélioration du disque compact d'origine en ce qui concerne la qualité du son. Grève aux progrès de la technologie laser, les disques SACD permettent aux informations d'être empaquetées sur le disque d'une manière plus dense, ce qui, en retour, signifie que plus d'informations peuvent être stockées sur un seul disque. Les avantages, pour l'auditeur exigeant, sont une résolution et une qualité améliorées des enregistrents 2 canaux, ainsi qu'un tout nouveau monde d'enregistements audio multicanaux.

Certains ancients disques SACD possèdent seulement un contenu à 2 canaux. Des disques plus récents contiennent une version à 2 canaux et une version à plusieurs canaux du même contentu. Comme désrit page 22, un réglage du sousmenu Configuration Audio permet deCHOISIR la lecture 2 canaux ou multicanaux du SACD, ou de sélectionner la couche CD du disque.Consultez la jaquette de votre disque pour savoir quels formats sont disponibles.

La lecture SACD nécessite l'utilisation des Sorties audio 6 canaux ② ou des Sorties audio analogue ⑩ (pour la lecture 2 canaux seulement). Si seules la Sortie HDMI ① , les Sorties audio numérique optique ① ou Coaxiale ② sont utilisées, aucun son ne sera diffusé.

La lecture aléatoire et les listes de lecture programmes ne sont pas prises en charge par les disques SACD.

Lecture de fichiers MP3, Windows Media et JPEG

Le DVD 47 lit les données graves sur les disques CD-ROM aux formats MP3, Windows Media 8 (WMA) et JPEG, ainsi que les images stockées sur les CD Kodak Picture. Vous pouvez aussi dire des disques avec plus d'un de ces trois formats.

Fichiers spécifiques lus par le DVD 47 :

• MP3: MP3 est un format de compression audio développé par Motion Picture Experts Group comme élément du format de compression image MPEG-1. Grâce à l'encodage spécifique utilisé, la réduction des fichiers est telle qu'il est possible de graver plus de titres sur un disque qu'avocé le format CD audio standard. MP3 sert également à télécharger des fichiers audio dans un ordinateur pour une écoute domestique privée. Pour qu'un fichier MP3 soit lisible par le DVD 47, le support ne doit containir aucun code ni encryptage en restreignant la lecture.Vérifiez que vous étés en règle avec les droits d'auteur et de copyright avant de graver sur un CD-ROM des fichiers MP3 ou régentes par d'autres codecs de formavage. Du fait des variations au niveau de l'encodage, du codec MP3 et des débits binaires utilisés pour l'enregistrement des disques MP3, il n'est pas certain que le DVD 47 pourrait tous les dire, et la compatibilité avec tous les supports MP3 ne peut être garantie, même s'il sont lisibles sur un ordinateur, et sans que cela soit le signe d'un problème imputable au DVD 47. Il faut aussi notes que pour un disque multisession contenant tout à la fois des plages audio standard et des fichiers MP3 (ou WMA), le DVD 47 ne lira que les plages audio standard.
• Fichiers WMA : WMA (Windows Media Audio) est un format de compression développé par Microsoft® Corporation pour son programme Windows Media Player. Les fischiers WMA peuvent être créés avec une compression beaucoup plus forte que la compression MP3 sans que la qualité audio soit compromise. Un disque pourrait donc contenir encore plus de titres qu'avac le format MP3. Windows Media Player existe en plusieurs versions, et le DVD 47 n'est compatible qu'avac les fischiers représentant l'extension "wma" et gravés avec un encodage Windows Media Series 8.
• Fichiers JPEG: "JPEG" est un acronymyme identifient les fischiers image enregistrres conformément aux specifications établies par Joint Photographic Experts Group pour la compression d'images fixes. Ces fischiers portent l'extension "jpg" quand ils sont enregistrés sur un ordinateur, et les fischiers JPEG peuvent être générés par un apparil photo numérique puisédités et gravés sur un disque via votre ordinateur, enregistrés sur un CD-ROM à partir d'un film via un processeur d'images, ou obtenus par scanning de photos papier et gravés sur un CD-ROM.

Les disques contenant des fichiers MP3, WMA ou JPEG se gèrent différemment des CD et DVD standard. Quand un disque de ce type est inséré dans le lecteur DVD 47, le menu Player Information apparait.

L'écran affiche une liste des principaux dossiers contenus sur le disque. La durée éçoulée apparait dans l'angle supérieur droit de l'affichage. Il n'est pas possible de modifier l'affichage temporel, et la fonction de recherche temporelle n'est pas accessible.

Lecture de disques MP3 ou WMA

Les disques MP3 et WMA peuvent contenir plus de 200 titres. Pour avoir une bonne vue d'ensemble de tous les titres et pouvoir les désirsercomfortablement, utilisez l'affichage à l'écran de préférence à l'écran d'information en face avant, qui n'affiche que leur nombre et le temps écoué-pour le titre en cours de lecture.

Le DVD 47 supporte les fichiers WMA dont le débit binaire est compris entre 64k bits et 320k bits. Pour les fichiers MP3, les débits binaires supporté se situent entre 32k bits et 320k bits.

• Pour sélectionner un dossier (quand il y en a), pressez les touches ▲▼ de navigation 10 pourmettrele dossieren surbrillance et pressezENTER7
• Pour sélectionner un titre de plage, pressez les touches ▲▼ de navigation 10 pourmettre ce titre en surbrillance. Pour lancer lalecture du titre choisi sur la liste, pressez

ENTER 7

Pendant la lecture de fichiers MP3/WMA, certaines commandes de lecture de CD/DVD standard fonctionnement normalement :

• Vous pouvez sauter au titre suivant sur le disque en pressant Saut/Suivant 8 16.
• Vous pouvez sauter au titre précédent sur le disque en pressant Saut/Précedent 715.

• Pressez PAUSE 5 13 pour interrompre momentanément la lecture. Pressez une fois sur la touche STOP 6 19 pour revenir en mode Resume, pressez une deuxième fois pour passer en mode Stop.

• Utilisez les touches Recherche aval 8 16 ou Recherche amont 7 15 pour localiser rapidement un titre. Utilisez PLAY 4 17, PAUSE 5 13 ou STOP 6 19 pour quitter la recherche rapide.

• Le ralenti n'est pas disponible dans le cadre d'une lecture de fichiers MP3/WMA.
• Vous pouvez dire le contenu d'un disque MP3 ou WMA dans un ordre aléatoire comme pour un CD normal. Vous pouvez aussi acceder à la fonction de lecture aléatoire pendant la lecture d'un disque MP3 ou WMA en pressant la touche RANDOM 25.

Remarquez que le mode de lecture aléatoire ne désit que parmi les plages contenues dans le même dossier.

• La fonction de répétition est accessible pendant la lecture d'un disque MP3 ou WMA en pressant la touche REPEAT 30 sur la télécommande. Pressez REPEAT 30 plusieurs fois pour naviguer en boucle sur les options Repeat 1 (répetition d'un titre), Repeat All (répetition de tous les titres), Repeat Folder (répetition de tous les titres contenus dans le dossier en cours) et Off (déactivation). La fonction de répétition d'une série可以选择 Repeat A-B n'est pas accessible avec les disques MP3/WMA.

NOTAS CONCERNANT LA LECTURE DE DISQUES MP3 ET WMA

• Pendant la lecture, l'écran d'information en face avant et l'indicateur de durée sur l'écran au-dessus de la liste affichent la durée écoulée du titre en cours. Les autres informations temporelles ne sont pas disponibles.
• Le DVD 47 n'est compatible qu'avec les disques encodés MP3 et WMA standard. Les autres formats de compression utilisés pour le téléchargement de fichiers audio via Internet ne sont pas lisibles par le DVD 47.
• Du fait des différences entre les diverses versions des formats MP3 et WMA, et des nombreuses différences entre lesgraveurs de CD-R sur support informatique, il se peut que certains disques ne puissant etre lus par le DVD 47 meme si vous pouvez les écouter sur toute ordinateur. Cet inconvenient n'est pas imputable a une qualconque defectuosite du DVD 47.
• Quand un disque multisession contient à la fois des titres CD audio standard et des titres au format MP3 ou WMA, le DVD 47 ne lit que les plages audio standard. Les nombres des titres s'affichent à l'écran, mais les fichiers ne sont pas décodés.

• Si un disque contenant des fichiers MP3, WMA et/ou JPEG est grave en plusieurs sessions, il se peut que le DVD 47 ne puisse reconnaître les fichiers ajoutés au cours des sessions consécu-tives, a fortiori si le disque a été finalisé au terme de la première session.

• Pendant la lecture d'un disque contenant plusieurs dossiers, seuls les titres apparanten à un même dossier peuvent être affichés etlus à la fois. Sélectionnez le dossier puis pressez sur la touche PLAY 417 pour lancer la lecture de la première plage. Pour afficher et dire les fichiers des autres dossiers, vousdez d'abord sélectionner le dossier racine au moyen des touches de navigation 10, et presser ENTER 7 pour ouvrir ou referrer ce dossier. Vous pouze alors naviguer dans un dossier ouvert et faire votre choix.Presse ENTER 7 pour ouvrir le dossier et sélectionner le titre souhaite.Presse ensuite sur la touche Enter Button 7.

• Le seul mode de lecture disponible pour les disques MP3 et WMA est le mode stéreo.
• La fonction de programmation des listes de lecture n'est pas disponible avec les disques MP3/WMA.
• Pendant la lecture d'une plage (ou en mode Pause), utilisez les touches de Navigation 10 pour selectionner l'icone du sous-menu DISCINFO sur la gauche de I'ecran (l'icone INFO la plus basse) ou pressez simplement sur la touche INFO 11 pour afficher les informations disponibles sur la plage en cours de lecture. Si le disque contient des repères ID3, l'information disponible sur le titre MP3 en cours va s'afficher : titre, artiste, album, année, genre, et eventuel commentaire. Dans le cas de fichiers WMA et JPEG, seul le titre du fjchier apparait.

Lecture de fichiers JPEG

Le DVD 47 reconnait les fichiers d'images fixes JPEG et peut les afficher. A l'insertion d'un disque contenant des fichiers JPEG, l'indicateur JPEG Disc-Type A s'allume sur I'écran d'informatique principal 1. Les images commencent à apparaitre dans l'ordre de leur enregistrement sur le disque.

Pour visionner les images JPEG, vous pouze utiliser la touche ANGLE pour changer l'angle de vue. L'image étant affichée, pressez ANGLE une première fois pour afficher l'orientation en cours, généralement +0. Pressez ANGLE de nouveau dans la seconde qui suit pour tourner l'image de 90 degrés vers la droite. et l'afficher. Chaque nouvelle pression sur ANGLE tournera l'image de 90 degrés supplémentaires dans le sens des aiguilles d'une montre.

Vou puez utilise la touche ZOOM 23 pour dilater une image JPEG, et les touches de navigation 10 pour explorer l'imag

Vouppouvezvisualiserdes vignettesdesimages du dossierselectionne en pressant la touche D MENU 12.Quand les images apparaissent a I'ecran,you pouvezutiliserles touches ▲▼▲de navigation10 pour déplacer le cadre de selectionversl'mimage souhaitee.PresseZENTER7 pour agrandirla vignettechioise.

Important :

Pour la lecture de fichiers JPEG, certaines commandes de lecture de CD usuelles fonctionnent comme à l'habitude : Pause/Play, Skip Next ou Previous, Repeat (tous les modes de répétition sauf A-B), Random, Program et Info (une pression sur la touche INFO n'affiche que le type de disque et le nom du fisquier).

Guide de dépannage

Symptôme	Cause possible	Solution
Appareil étêt	• Pas d'alimentation	• Vérifier le cordon d'alimentation secteur et la position de l'interrupteur sur la prise murale
Le disque n'est pas lu	• Disque mal inséré	• L'étiquette doit regarder vers le haut ; centrer le disque au moyen des repêres pour le positionner correctement. • Type de disque non accepté • Vérifier que le disque est de type CD, SACD, CD-R, CD-RW, DivX, VCD/SVCD, MP3, WMA, JPEG, DVD-R, DVD-RW, DVD+R, DVD+RW (conforme au standard), DVD-Audio ou DVD-Video ; les autres types ne sont pas acceptés par l'appareil. • Code régional erroné • Utiliser un disque Region 2 ou Open Region (0) uniquement. • Au delà du niveau de verrouillage parental • Entrez mot de passer pour ignorer ou modifier le réglage du verrouillage parental.
Pas d'image	• Ruptures de connexion • Entrée erronée • Sortie Progressive Scan sélectionnée • Fonction Video Off activée • La sortie HDMI 1 est connectée à un écran video qui n'est pas compatible HDMI	• Vérifier toutes les connexions du circuit image. • Vérifier la sélection de l'entrée du télévisuer ou récepteur. • Utiliser le mode de balayage progressif avec un télévisuer compatible. Au besoin, pressez la touche P / I 2 pour basculer sur le mode approprié. • Presser V. OFF 2 pour réactiver le circuit image (voir page 23) • La Sortie HDMI 1 ne peut pas être utilisée avec des écans video qui ne sont pas compatibles HDCP. Débranche le cable et SéLECTIONNZ une autre connexion audio et video (consultez les pages 11 et 12).
Pas de son	• Ruptures de connexion • Sélection audionumérique erronée • Disque DVD en mode ralenti ou accéléré • Ampli-tuner surround non compatible avec le réglage 96kHz PCM audio • Le disque DVD-Audio ou SACD a été charge sans utiliser de connexion audio analogique	• Vérifier toutes les connexions du circuit audio • Vérifier les réglages audionumériques. • Pas de lecture audio des disques DVD en mode ralenti ou accéléré. • Utiliser les sorties audio analogiques. • Utilisez les Sorties audio 6 canaux 12 ou les Sorties audio analogique 10.
Distorsion ou saut de l'image pendant lecture amont ou aval rapide	• Décodage MPEG-2	• Phénomène normal associé à la lecture rapide de disques DVD.
Certaines touches de la télécommande ne fonctionnent pas pendant la lecture du DVD ; le symbole ∅ apparaît (voir ci-après)	• Fonction interdite par le contexte	• Sur la plupart des disques, certaines fonctions sont temporairement (ex.: saut de plage) ou toujours (ex.: Sélection directe de plage audio) interdites
Le menu OSD est en langue étrangère	• Langue OSD incorrecte	• Changer la langue du menu.
Le symbole ∅ apparaît	• Fonction requise non disponible dans le contexte en cours	• Certains fonctions peuvent être désactivées sur le DVD lui-même à certains endroits du disque.
Rapport hauteur/argeur de l'image incorrect	• Le réglage du rapport hauteur/largeur ne correspond pas à celui du disque	• Change le réglage du rapport hauteur/largeur
Télécommande inopérante	• Piles faibles • Fenêtre IR obstruée	• Remplacer les deux piles à la fois • Dégager la ligne de mire ou utiliser un capteur relais externe.
Impossible de copier le disque sur le magnétoscope	• Protection contre la copie	• De nombreux DVD sont protégés contre le piratage et ne peuvent être copiés sur le magnétoscope.
Mot de passer refusé	• Mot de passer incorrect ou oublie.	• Arrête la lecture du disque. Presser et maintainir enfoncée la touche CLEAR 31 jusqu'à ce que l'affichage clignote. Le mot de passer et tous les réglages sont réinitialisés. Le mot de passer par défaut est 1234.

Disques compatibles :	Supports : DVD-video (12 cm) ou (8 cm), DVD-Audio, conformité Standard DVD+RW, DVD+R, DVD-R, DVD-RW et SACD, DivX, VCD/SVCD, CD, CD-R, MP3, WMA (version 8), JPEG ou CD-RW, Codage régional : DVD matériel avec Code 2 ou 0 uniquement. DVD : Monoface/Monocouche, Monoface/Bicouche, Biface/Bicouche, Biface/Monocouche, Formats audio : DVD-Audio sans perte MLP, SACD 2 canaux ou multicanaux, PCM linéaire, MPEG, Windows Media® 9, disques audio Dolby Digital ou DTS. Format d'image fixe : JPEG
Standards videotos :	PAL / NTSC
Sortie HDMI™ :	Vidéo : 576p, 720p, 1080i Compatible HDMI version 1.0 Compatible HDMI version 1.1
Sortie matériel composite :	1 Vp-p / 75 Ohms, polarité sync. négative
Sortie S-Video :	Y/Luminance : 1 Vp-p/75 Ohms, polarité négative sync C/Chromnance : 0,286 Vp-p
Sortie matériel YUV :	Y : 1 Vp-p/75 Ohms, polarité négative sync Cr : 0.7 Vp-p/75 Ohms Cb : 0.7 Vp-p/75 Ohms
Sortie audio analogique :	2 Veff max
Réponse en fréquence :	DVD (Linear PCM) : 2 Hz - 22 kHz (échantillonnage 48 kHz) 2 Hz - 44 kHz (échantillonnage 96 kHz)
	CD : 2 Hz - 20 kHz
	SACD : 2 Hz - 100 kHz
Rapport signal / bruit :	105 dB (pondération A)
Amplitude dynamique :	DVD: 100 dB (18 Bit) / 105 dB (20 Bits)
	CD / DVD: 96 dB (16 Bits)
Distorsion harmonique totale (THD) :	DVD / CD : 0,0025 %
Pleurage :	inférieur aux limites mesurables
Alimentation :	100 - 240 V / 50 ~ 60 Hz
Consummation :	1 Watts (Standby) / 13 Watts (Max)
Dimensions (L x H x P) :	440 x 50 x 285 mm
Poids :	4,0 kg

Profondeur hors-tout incluant boutons et connecteurs.

Hauteur hors-tout incluant supports et chassis.

Toutes specifications sujettes à modification sans préavis.

Harman Kardon et Harman International sont des marques déposées de Harman International Industries, Incorporated.

Fabrique sous licence de Dolby Laboratories. Dolby, Dolby Digital, Pro Logic et le symbole double-D sont des marques déposées de Dolby Laboratories.

Confidential Unpublished Work. © 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.

DTS est une marque déposée de Digital Theater Systems, Inc.

Microsoft, Windows et WMAx sont des marques commerciales ou déposées de Microsoft Corporation aux USA et/ou autres pays.

SACD est une marque de fabrique de Sony Electronics Inc.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI Licensing LLC.

DivX, DivX Certified, et les logos associés sont des marques commerciales de DivX Networks, Inc et sont exploitées sous licence

Ce produit comporte un système de protection du copyright qui est lui-même protégé par des méthodes issues de certains brevets aux États-Unis ou de certains droits de propriété intellectuelle détenus par Macrovision Corporation et d'autres propriétaires. Cette technologie de protection reste donc soumise à l'autorisation de Macrovision Corporation et n'est destinée par défaut qu'à une utilisation domestique et limite, sauf autorisation de cette société.

Tout procédé de traitement inverse du code ou de désassemblage est formellement interdit.
