RTV 640 CB CARBONE - Table de cuisson ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	ROSIERES
Modèle	RTV 640 CB CARBONE
Dimensions (L x P)	595 x 510 mm
Dimensions d'encastrement (L x P)	560 x 480 mm
Nombre de foyers	4 brûleurs à gaz
Puissance des brûleurs	Ultra-rapide 3,5 kW, Rapide 2,5 kW, Semi-rapide 1,75 kW, Auxiliaire 1,0 kW
Alimentation électrique	230 V / 50 Hz
Alimentation gaz (naturel G20)	20 mbar, puissance totale installée 8,75 kW
Alimentation gaz (butane G30)	28-30 mbar, 636 g/h
Allumage	Électronique intégré, avec sécurité thermocouple
Matériau de la surface	Verre (surface vitrocéramique)
Type de gaz pré-réglé	Gaz naturel G20 (20 mbar) ou G25 (25 mbar)
Adaptabilité gaz	Convertible pour butane/propane (G30/G31) via changement d’injecteurs
Fonctions principales	Cuisson au gaz avec 4 brûleurs de différentes puissances, allumage électronique, sécurité thermocouple
Entretien et nettoyage	Nettoyer la surface vitrocéramique avec produit spécifique et racloir ; brûleurs et grilles lavables à l’eau savonneuse
Sécurité	Thermocouple coupant l’alimentation gaz en cas d’extinction de flamme
Pièces détachées	Injecteurs, manettes, chapeaux de brûleurs, grilles, thermocouple
Réparabilité	Pièces disponibles via service après-vente ; remplacement injecteurs et réglage ralenti possible par technicien
Informations générales	Modèle 60 cm, catégorie II2E+3+, conforme aux directives CEE

FOIRE AUX QUESTIONS - RTV 640 CB CARBONE ROSIERES

Comment allumer un brûleur sur la table ROSIERES RTV 640 CB CARBONE ?

Appuyez et tournez la manette du brûleur souhaité jusqu'à l'icône d'allumage (♫). Maintenez enfoncée quelques secondes après l'allumage pour activer la sécurité thermocouple. En cas de coupure électrique, utilisez une allumette.

Pourquoi la flamme s'éteint-elle après avoir relâché la manette ?

La sécurité thermocouple n'a pas eu le temps de chauffer. Maintenez la manette enfoncée plus longtemps (environ 5 à 10 secondes) après l'allumage pour maintenir la flamme.

Quels diamètres de casseroles utiliser pour chaque brûleur ?

Ultra-rapide : 24-26 cm ; Rapide : 18-24 cm ; Semi-rapide : 12-18 cm ; Auxiliaire : 10-18 cm. Évitez les fonds concaves ou convexes.

Comment nettoyer la surface vitrocéramique sans la rayer ?

Utilisez un produit nettoyant spécifique pour vitrocéramique et un chiffon doux ou un racloir à un angle de 30° pour les taches tenaces. Ne jamais utiliser de poudre abrasive ou d'éponge métallique.

Puis-je utiliser la table avec du gaz butane ou propane ?

Oui, il faut changer les injecteurs et régler la bague d'air ainsi que le ralenti (vis de bipasse). Consultez le tableau des injecteurs dans la notice.

Comment installer la table de cuisson dans un plan de travail ?

Découpez une ouverture de 560x480 mm. Utilisez les brides de fixation fournies. Veillez à ne pas obstruer les passages d'air sous la table et à utiliser des matériaux résistants à la chaleur.

Que faire en cas de dysfonctionnement de l'allumage électronique ?

Vérifiez la prise électrique et le disjoncteur. Si l'allumage ne fonctionne toujours pas, utilisez une allumette pour allumer les brûleurs. Contactez le service après-vente si le problème persiste.

Comment entretenir les brûleurs gaz ?

Nettoyez régulièrement les chapeaux et les corps de brûleur à l'eau savonneuse, rincez et séchez. Brossez les orifices si encrassés. Ne plongez pas les chapeaux dans l'eau froide après usage.

La table de cuisson est-elle équipée d'une sécurité enfant ?

La table ne dispose pas de sécurité enfant dédiée. Il est recommandé de tenir les jeunes enfants à l'écart et de ne pas laisser les manettes à leur portée.

Où trouver les pièces détachées pour cette table ?

Les pièces comme les injecteurs, manettes et chapeaux de brûleurs sont disponibles auprès du service après-vente ROSIERES ou chez les revendeurs agréés. Utilisez le numéro de série situé sous la table.

MODE D'EMPLOI RTV 640 CB CARBONE ROSIERES

Nous youe consi l oce d installation et d utilisation pour tce consultation ulterieure, et de noter ci-dessous, avant installation de la table, le numero de series de l'appareil en cas d'eventuelle demande d'intervention du service après-vente.

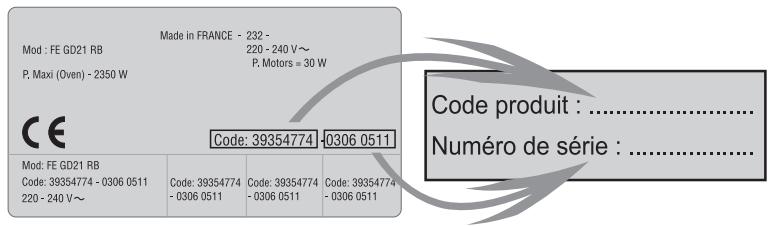

Plaque signalétique

(située sous le caisson inférieur de la table)

• Toutes les parties accessibles sont chaudes pendant le fonctionnement de la table. Eloigner les jeunes enfants.
• Nous recommendons après chaque utilisation, un petit nettoyage de la table, pour éviter l'accumulation des salissures et des graisses; celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.
• Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de tousjours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffees peuvent s'enflammer rapidement.

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tousj améliorer la qualité de sa production, le constructeur pourra apporter à ses appeareils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.

Appareils conformes aux directives CEE 89/336, 89/109, 73/23 et 90/396.

TABLE DE CUISSON	MODELE 60cm
Foyers	4 à gaz
Alimentation (V/Hz)	-
Puisance électr. (W)	230/50
Puisance gaz installée:	-
· gaz naturel G20/20 mbar (kW)**	8,75
· gaz butane G30/28-30 mbar (g/h)	636
Dimensions appeareil (1 x p) mm.	595x510
Dimensions d'encastrement (AxB)	560x480
A B	ULTRA-RAPIDE 2,5 KW 3,5 KW RAPIDE AUXILIaire 1,75 KW 1 KW SEMI- RAPIDE

** Prédisposition de l'usine

FR cat. II2E+3+

INSTALLATION

La mise en place fonctionnelle des apparciels menagers dans leur environnement est une operation delicate qui, si elle n'est pas correctement effectuee, peut avoir de graves consuquences sur la securite des consommateurs. Dans ces conditions, il est impertatif de confier cette tache a un professionnel qui la realization conformement aux normes techniques en vigueur. Si malgre cette recommandation, le consommateur realisait lui-meme l'installation, le constructeur declinerait toute responsabilité en cas de defaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.

ENCASTREMENT

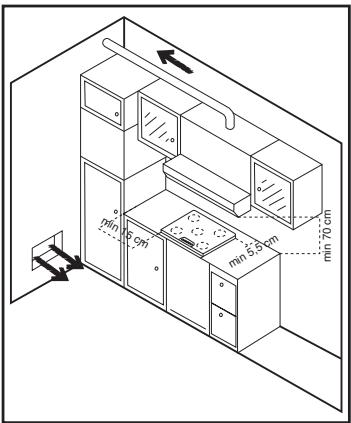

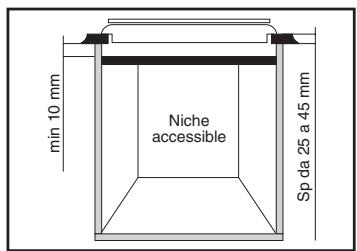

MISE EN PLACE : le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourrait Jointpposer celui-ci, doivent etre d'une matière résistant à une température elevée. De plus, il est nécessaire que le revetement qui recouvre le meuble ou le support soit fixe par une colle résistant à la chaleur afin d'éviter le décollement.

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximé d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison, à 1 cm du fond du caisson, avec une ouverture de 10x10 cm dans le coin arrière droit, pour éviter tous risques de brûture ou de détérioration. Lors de la mise en place, unsoon particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support.

Attention : lors de la mise en place du joint sur la partie arrrière, veiller à ne pas obstruer les passages d'air nécessaires à la combustion.

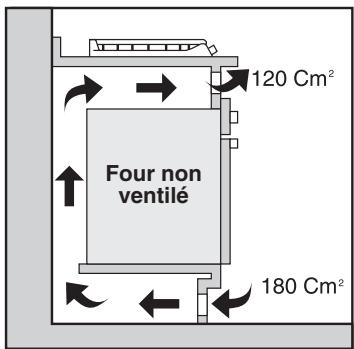

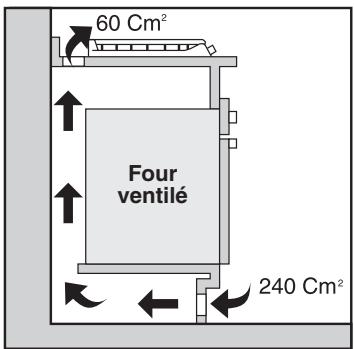

Le caisson de la table est équipé en dessous de 4 emplacements prévus pour receivevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble

LE RACCORDEMENT GAZ

Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. Le débit d'air nécessaire à la combustion doit être au minimum de 2 m3/h par kW de puissance. Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation, seulement après s'être assureé que le type de gaz régle en usine correspond à l'installation. Si tel n'est pas le case, suivre les opérations indiquées dans le paragraphe CHANGEMENT DE GAZ.

Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détenueur ou un détenueur déclencheur pour le gaz propane. N'utilise que des robinets, détenateurs, embouts et tubes couples, détenteurs de la marque officielle du pays d'installation.

Appareil placé dans un bloc cuisine fixe
Butane Rigide - Tuyau flexible à embouts mécaniques (1) -
Propane Rigide - Tuyau flexible à embouts mécaniques (1) -
Naturel Rigide - Tuyau flexible à embouts mécaniques (1) -
(1) sous réserve que le tuyau flexible soit visible sur toute sa longueur et qu'il soit disposé de manière à ne pouvoir être atteint par les flammes, ni détiéré par les gaz de combustion, par les parties chaudes de l'appareil ou par les débordements de produits chauds.

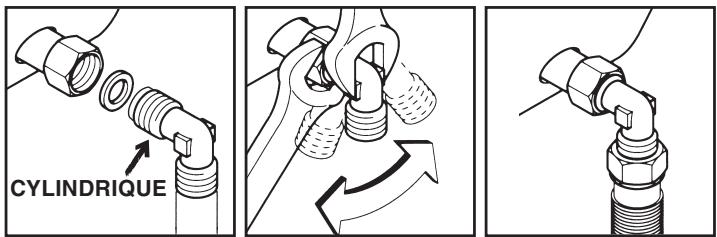

2 MOYENS DE RACCORDEMENT SONT POSSIBLES : RACCORDEMENT PAR TUYAU RIGIDE

Raccorder directement à l'extrémité du raccord de rampe.

• RACCORDEMENT PART TUYAU FLEXIBLE A EMBOUT MECANIQUE (Nous conseillons ce type de raccordement.)

Visser directement les écrous du flexible sur le racord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part. Dans le cas d'une installation gaz avec raccordement couple, nous recommendons l'utilisation d'un tuyau flexible à embouts mécaniques du type GAZINOX**. Ce tuyau a pour particularité d'avoir une durée de vie illimitée, ce qui assure une installation sère et encore plus simple.

** Equipement vendu séparément chez votre revendeur électroménager.

Important: à l'issue des opérations de raccordement, réalisier un contrôle d'étanchéité de tous les raccords à l'eau savonnexe, contrôle à la flamme strictement interdit. S'assurer que le tuyau flexible ne soit pas en contact avec une partie mobile du meuble d'encastrement (ex : tiroir) et qu'il soit disposé de manière à ne pas être endommagé.

LE RACCORDEMENT ELECTRIQUE

Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

L'installation recevant l'appareil doit être conforme à NFC 15100.
Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intérimédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation doit obligatoirement etre protégée par des fusibles appropriés, et compter des fils d'une section suffisante pour alimenter normalement l'appareil.

Cet apparéil est équipé d'un cable d'alimentation* permettant le raccordement exclusivement sous une tension de 230 V entre phases ou entre phase et neutre.

Raccorder à une prise de courant 10/16 Ampères, après avoir vérifié :

• la tension d'alimentation indiquée au compteur,
• le réglage du disjoncteur,
• le calibre du fusible et,
• la continuité de la terre.

Remarque: la prise de courant doit être accessible pour toute intervention eventuelle, voirlez à son positionnement lors de l'installation de la table de cuisson.

• le remplacement eventuel du cable d'alimentation doit être réalisé par le Service ÀpRES-vente ou par un technicien de qualification similaire, avec un cordon dont les caractéristiques doivent correspondre à celles d'origine :
  . cable d'alimentation type H05V2V2-F (section 3× 0,75mm2

Les apparèils sont régés en usine pour le fonctionnement au gaz dont la nature est indiquée sur l'emballage et rappelée sur l'étiquette apposée sur l'appareil. Dans le cas d'un fonctionnement avec un autre gaz, il est nécessaire d'adapter l'appareil en procédant de la façon suivante :

- CHANGES DES INJECTEURS

Chaque injecteur est identifié par un repère.
Pour acceder à l'injecteur, il est nécessaire de:
retirer la grille de table,
- enlever le chapeau et le corps de brûleur,
- prendre une clé à pipe et dévisser l'injecteur,
- placer le/les injecteurs correspondant au type de brûleur et au type de gaz distribué,
- le/les visser à fond,
- régler la bague d'air
- replacer le corps de brûleur, le chapeau de brûleur et la grille.

Brûleur Rapide

Injecteur
Brûleur Semi-rapide

BRULEURS DE TABLE			auxiliaire		semi-rapide		rapide		ultra- rapide
Gaz		mbar	Inj.	kW	Inj.	kW	Inj.	kW	Inj.	kW
*	G 20	20	76	1,00	101	1,75	118	2,50	144	3,50
*	G 25	25	76	0,90	101	1,60	118	2,30	144	3,20
	G 30	29	50	1,00	66	1,75	80	2,50	94	3,50
	G 31	37	50	1,00	66	1,75	80	2,50	94	3,50
	Inj, = Injecteur - kW = puissance du brûleur
*	Réglage d'origine: G 20-20 mbar - G 25-25 mbar

- REGLAGE DU RALENTI

Si vous avez procédé à un changement de gaz, il est important de vérifier la stabilité de la flamme en position ralenti.

Pour acceder aux bipasses des brûleurs de table,steroler les manettes du tableau de bord.

Vis bipasse du brûleur de table
En aucun cas ne desserer les autres vis!

a) en gaz naturel :

• Dévisser le bipasse d'un tour.
• Replacement la manette.
• Allumer le brûleur et le mettre au débit réduit.
• Visser la vis du bipasse jusqu'à l'obtention d'une flamme réduite, restant stable lorsqu'on passé du plein feu à la position ralenti.
  b) en butane-propane :

Le réglage est obtenu en vissant à fond (sans forcer) la vis du bipasse dont l'orifice calibre assure le débit réduit.

LES BRULEURS GAZ

Chaque brûleur est contrôle par un robinet à réglage progressif qui vous permet :

• une plage de réglage progressive et plus longue de la position maximum jusqu'au ralenti le plus fin, en souplesse,
• une grande facilité pour adapter et ajuster la flamme du brûleur en fonction du diamètre de la casserole,
  *aucun risque de "claquage" ou d'extinction lors de la diminution rapide de la flamme.

ALLUMAGE

ATTENTION : lorsque les brûleurs ne sont pas en service, le robinet d'alimentation générale doit être fermé.

• Ouvrir le robinet d'arrivée de gaz,
• Un repère situé pres de chaque manette permet de désigner le foyer commandé.

Appuyer et tourner la manette de commande du brûleur souhaité jusqu'au symbole ( ), la maintainir appuyée jusqu'à l'allumage; Pour les modèles non dotés d'allumage électronique, ou en cas de coupure électrique, tourner la manette jusqu'au repère allumer la flamme avec une allumette.

ATTENTION: pour les modeles dotés d'une sécurité par thermocouple continuer à maintainir appuyée à fond la manette pendant quelques secondes pour activer le système de sécurité, si la manette est reliçée subitement le système de sécurité ne s'active pas et la flamme s'éteint. Dans ce cas, il faut renouveler l'opération d'allumage depuis le début en attendant un peu plus de temps après l'allumage de la flamme.

La sécurité par thermocouple est un dispositif permettant la coupure automatique de l'alimentation gaz du brûleur en cas d'extinction accidentelle de la flamme.

Si在当地 des conditions particulieres de distribution de gaz rendaient difficile l'allumage, il est conseilé de répéter l'opération d'allumage en positionnant la manette sur le ralenti.

• Régler la flamme en fonction du besoin pour votre cuisson. Entre les deux positions débit maximum (♂) et ralenti se trouvent toutes les allures intermédiaires.
• Pour stopper la flamme du brûleur, positionner la manette sur la position "0".
• En cas d'extinction accidentelle de la flamme, attendre 1 minute avant de procéder à un nouvel allumage en suivant les instructions décrites ci-dessus.

RECIPIENTS

Pour une meilleure utilisation des brûleurs, nous vous recommendons d'utiliser des recipients de diamètre correspondant à ceux indiqués ci-dessous:

TYPE DE BRULEUR	DIAMETRE CASSEROLE
ULTRA RAPIDE	24 - 26 cm
RAPIDE	18 - 24 cm
SEMI-RAPIDE	12 - 18 cm
AUXILIAIRE	10 - 18 cm

• Ne pas utiliser de recipients à fond concave ou convexe.
• Les cassetoles en aluminium peuvent laisser des traces de résidus sur la grille émaillée ; elles peuvent être enlevées facilement en utilisant un chiffon humide et un produit légarement abrasif.

QUELQUES CONSEILS ....

• Eviter de cuire les alimentes à trop forté ébullition. Les "gros bouillons" ne都可以 pas plus vite, mais par contre les alimentés subissant une violente agitation qui risque de leur faire perdre leur saveur.
• Les flammes ne doivent pas dépasser la surface des éléments, sinon vous aurez un gaspillage de gaz.
• Ne pas faire fonctionner un brûleur gaz avec un récipient vide.

ENTRETIEN

Avant toute opération de nettoyage ou de démontage, il est impératif :

• de déconnecter la table de cuisson de l'alimentation électrique.
• d'attendre le refroidissement complet de la table.
  Ne jamais utiliser de produits abrasifs, dépônges métalliques ou d'objets tranchants pour nettoyer la table.
  Il est recommendé de tener à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à force teneur en sucre.

- VERRE:

• désposer quelques gouttes d'un produit nettoyant spécifique pour la surface verre.
• frotter en insistant sur les parties tachées, s'il en existe, à l'aide d'un chiffon doux ou d'un papier essue-tout légèrement humide.
• essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette.

Si après cet entretien courant, des taches persistent :

-disposer à nouveau quelques gouttes d'un produit nettoyant à vitre,

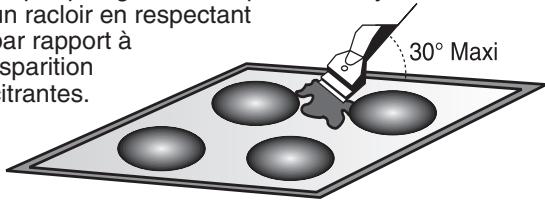

- gratter à l'aide d'un racloir en respectant un angle de 30^ par rapport à

la table jusqu'à disparition des taches récalcitrantes.

• essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à ce que la surface soit nette.
• repeter l'opération si nécessaire.
  L'utilisation de la lame de rasoir ou du racloir ne peut endommager la surface si un angle de 30^ est respectée. Ne pas la lisser à la portée des enfants.
  CONSEILS : un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.
  S'assurer que la surface soit propre avant de réutiliser la table. Pour enlever les traces d'eau et de calcaire, attendre le refroidissement complet de la table et utiliser quelques gouttes de vinaigre blanc ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer.
  LES MANETTES - Pour un nettoyage en profondeur, vous pouvez-retirer les manettes de commande en les tirant vers le haut. Nettoyer à l'eau savonneuse, rincer et bien secher avant de les repositionner.
• Ne pas essayer dePTRirer les bagues d'etanchete. Elles sont fixees d'origine, et ne doit en aucun cas etre retirees.

LES BRULEURS GAZ - Pour l'entretien régulier, il est conseilé desterol tous produits graisseux ou carbonisés avec des produits ammoniaqués ou produits d'entretien du commerce. Nous déconseillons l'emploi de produits abrasifs.

• Le chapeau de brûleur : il est simplement posé sur le corps de brûleur. Retirer la grille, restorer le chapeau de brûleur et le nettoyer avec une éponge humide légèrement savonneuse. Rincer puis s'éché. Ne pas le plonger dans l'eau froide immédiatement après utilisation afin d'éviter que le choc thermique ne provoque la rupture de l'émail.
• Le corps de brûleur : un entretien régulier permet de conserver son aspect d'origine. Utiliser une éponge additionné de produit lessiviel, rincer puis secher efficacement. Si les orifices sont encrassés, Brossez les à l'eau savonneuse, rincer puis secher avec un chiffon propre.

Au moment du remontage, s'assurer que le chapeau de brûleur et le corps de brûleur soient bien essuyés. Veiller au bon repositionnement de chacun de ces éléments avant de réutiliser la table de cuisson.

Attention à ne pas laisser s'infiltrer de l'eau à l'intérieur du brûleur gaz.

LES GRILLES - Elles sont simplement posées. Soulever pour les retarder. Pour leur entretien, ne jamais utiliser de produits abrasifs, d'éponges métalliques ou d'objets tranchants.

Lorsque l'appareil est froid, nettoyer simplement à l'eau savonneuse, rincer et essuyer avec un chiffon propre et sec.

ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique

Si la table de cuisson ne fonctionne pas, nous vous conseillons de:
- vérifier que la fiche soit bien introduite dans la prise de courant;
- vérifier que l'arrivée de gaz soit régulière.
Si la cause du dysfonctionnement n'est pas trouvee:
— éteindre l'appareil ne pas y toucher et appeler le Service d'Assistance Technique.
Veillez à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d'achat de la table de cuisson.

FR

Cet apparéil est commercialisé en accord avec la directive française 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).

En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.

Le symbole sur ce produit indique qu'il ne doit pas etre traité comme un déchet menager. Il doit etre rapporte jusqu'à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.

Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter vous mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
