MODE D'EMPLOI 36 DARTY

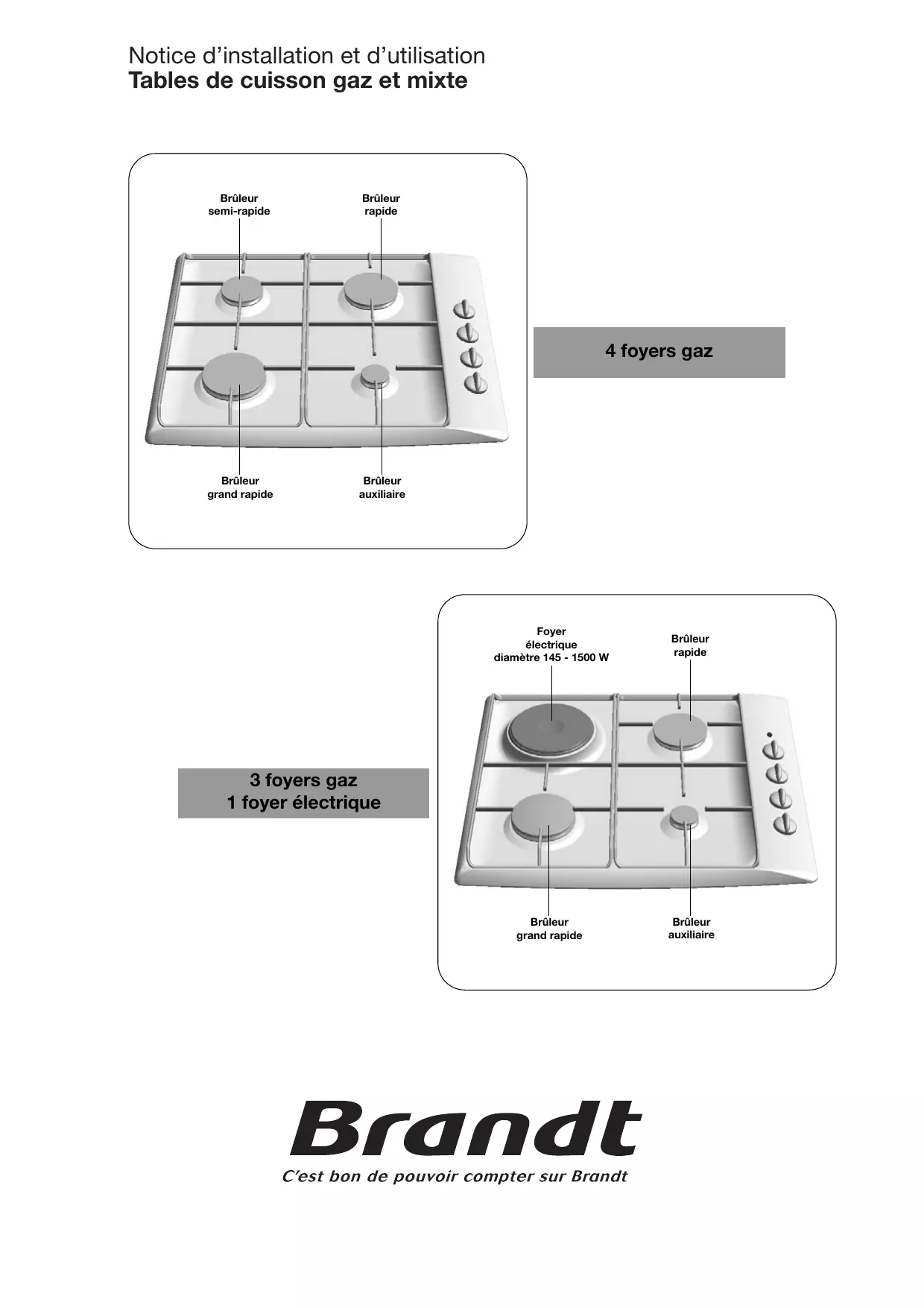

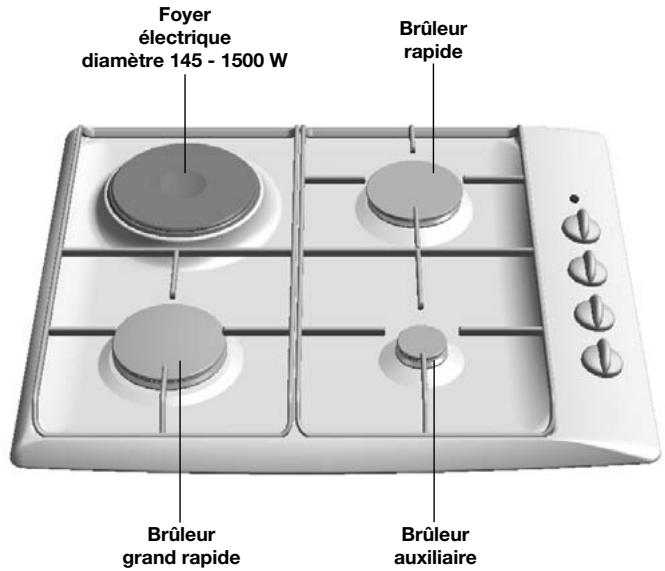

3 foyers gaz
1 foyer électrique

Vou venez d'acquerir une de nos tables de cuisson Brandt et nous vous remercions de nous avoir choisis.

Toutes nos tables de cuisson sont conques pour vivre avec vous de nombreuses années et vous donner entiere satisfaction.

L'agrément d'utilisation, l'esthétique et la fiabilité de nos produits sont nos priorités.

Aujourd'hui, plus que jamais, quels que soient vos exigences et vos goûts, avec Brandt vous avez trouve l'équipement electroménager qui vous simplifie et embellit la vie de tous les jours, pour de longues années.

L'intérêt que vous nous témoignez est notre plus grande motivation. Pour vous, Brandt doit persister à être synonyme de qualité, d'économie et de performance. Pour cette raison nous voulons rester proches de vous et privilégier le dialogue.

Nous tenir à votre écoute, vous informer, et vous conseiller : c'est la raison d'être de notre service consommateurs.

Nous vous remercions de votre confiance.

Notre récompense sera votre satisfaction qui justifiera pleinement notre signature :

"C'est bon de pouvoir compter sur Brandt".

La Marque Brandt

PARTIE 1 POUR L'INSTALLATEUR

INFORMATIONS GÉNÉRALES P. 3

ENCASTREMENT P.3

COMMENT INSTALLER LA TABLE DE CUISSON? P.4

COMMENT IMMOBILISER LA TABLE DE CUISSON? P.4

COMMENT RACCORDER LA TABLE DE CUISSON A L'ELECTRICITE? P.4

COMMENT RACCORDER LA TABLE DE CUISSON AU GAZ DE RÉSEAU? P.5

COMMENT RACCORDER LA TABLE DE CUISSON AU GAZ BUTANE/PROPANE? P.5

COMMENT RÉALISER LE CHANGEMENT DE GAZ DE LA TABLE DE CUISSON ? P.6-7

CARACTERISTIQUES GAZ TABLE 4 FOYERS P.11

PARTIE 2 POUR L'UTILISATEUR

COMMENT UTILISER LES BRULEURS GAZ? P.8-9

• Allumage de la table sans sécurité gaz

• Allumage de la table avec sécurité gaz

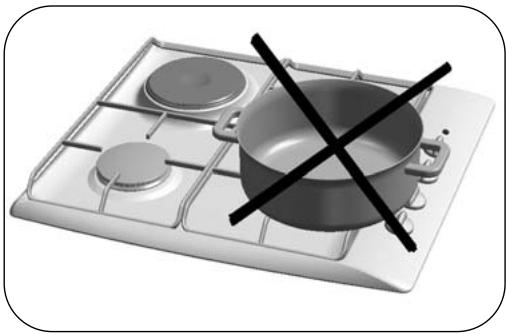

• Quels écipients utiliser sur les brûleurs gaz ?

COMMENT UTILISER LA PLAQUE ELECTRIQUE? P.9

COMMENT NETTOYER VOTRE TABLE DE CUISSON?P.10

Les tables avec un ou plusieurs brûleurs gaz doivent être installées conformément aux réglementations en vigueur et utilisées seulement dans un endroit bien aéré. Ces tables ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation.

Veuillez consulter cette notice avant d'installer et d'utiliser votre table de cuisson.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter toutes modifications de leurs caractéristiques liées à l'évolution technique.

Ces tables de cuisson sont destinées exclusively à la cuisson des boissons et denrées alimentaires.

Ces produits ne contiennentaucun composant à base d'amiente.

INFORMATIONS GENERALES

L'INSTALLATION EST NORMALEMENT RÉSERVÉE AUX INSTALLATeurs ET TECHNICIENS QUALIFIÉS.

• Avant l'installation, s'assurer que les conditions de distribution locale (nature et pression du gaz) et le réglage de l'appareil sont compatibles.

• Ces tables ont été conçues pour être utilisées par des particuliers dans un lieu d'habitation. Les conditions de réglage sont inscrites sur une étiquette située dans la pochette, ainsi que sur l'emballage.
  N'endet pas raccordée à un dispositif d'évacuation des produits de combustion, elle doit être installée conformément à la règlementation en vigueur et utilisée dans un endroit bien aéré. Une attention particulière sera accordée aux dispositions en matière de ventilation.

• A ce sujet, la combustion n'était possible que grâce à l'oxygène de l'air, il est nécessaire que cet air soit renouvelé en permanence et que les produits de la combustion soient evacués (un début d'air minimum de 2m^3/h par kW de puissance gaz est nécessaire).

Exemple : table 4 faux gaz :

Puisssance totale :

$$ \begin{array}{l} 0, 8 5 + 1, 5 + 2, 4 + 3, 3 = 8, 0 5 \mathrm {k W}. \ 8, 0 5 \mathrm {k W} \times 2 = 1 6, 1 \mathrm {m} 3 / \mathrm {h} \text {d e d e b i t d ＂ a i r} \ \end{array} $$

• Ces tables sont de type X (selon norme EN 60335-2-6) en ce qui concerne les échauffements des meubles et de classe 3 en ce qui concerne l'installation (selon norme EN 30-1-1).

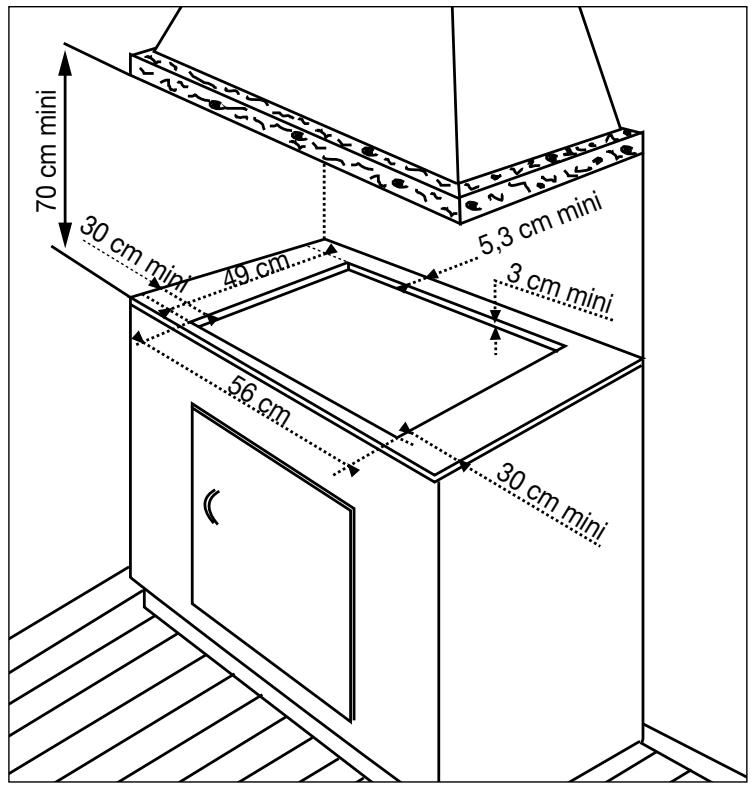

ENCASTREMENT

La table de cuisson doit être encastrée dans le plateau d'un meuble support de 3 cm d'épaissur minimum, fait en matière qui résiste à la chaleur, ou bien revetu d'une telle matière.
Pour ne pas gérer la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson.

Si une cloison horizontal est positionnée sous la table, celle-ci doit être située entre 10 et 15 cm par rapport au-dessus du plan de travail. Dans tous les cas, ne rangez pas d'atomiseur ou de recipient sous pression dans le compartment qui pourrait exister sous la table.

Partie 1 : Pour l'installateur

COMMENT INSTALLER LA TABLE DE CUISSON ?

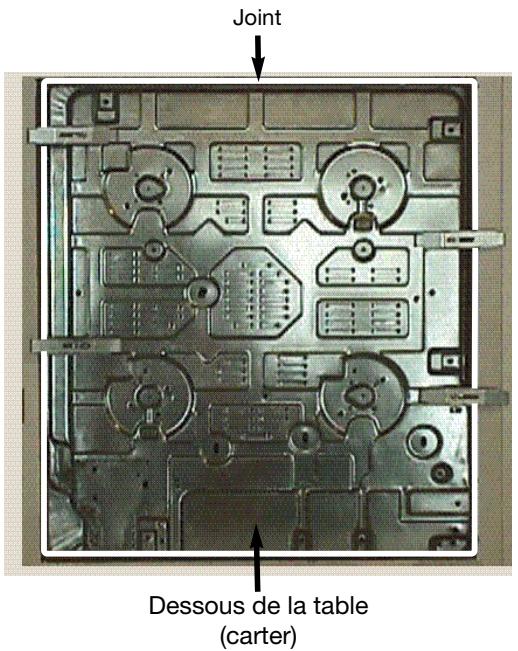

• Collez le joint fourni dans la pochette avant l'installation de la table.

Avant d'encastrer la table :

1- Retournez la table et posez-la avec précaution au dessus de l'ouverture du meuble pour ne pas endommager les bougies d'allumage.
2- Collez le joint mousse, livre avec l'appareil, sur le pourtour extérieur du carter. Ce joint assure l'étanchéité entre la table de cuisson et le plan de travail.
3- Placez la table de cuisson dans l'ouverture du meuble en prénant soin de bien la centerer dans la découpe.
4- Placez les têtes de brûleurs, les chapeaux de brûleurs et les grilles.
5-Raccordezle cable d'alimentation de la table a I'ss installationelectriquedevoirtcuine(voir «Comment raccarderla tablede cuissonaI'electricite"）
6-Raccordez au gaz (voir «Comment raccorder la table de cuisson au gaz de reseau» ou «Comment raccorder la table de cuisson au gaz butane/propane"

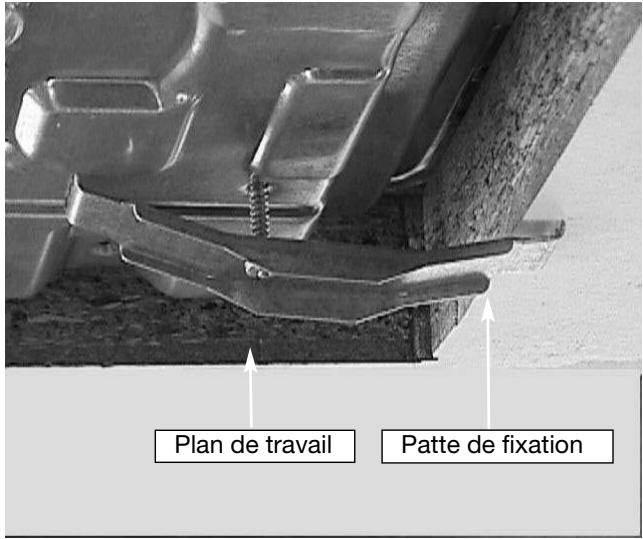

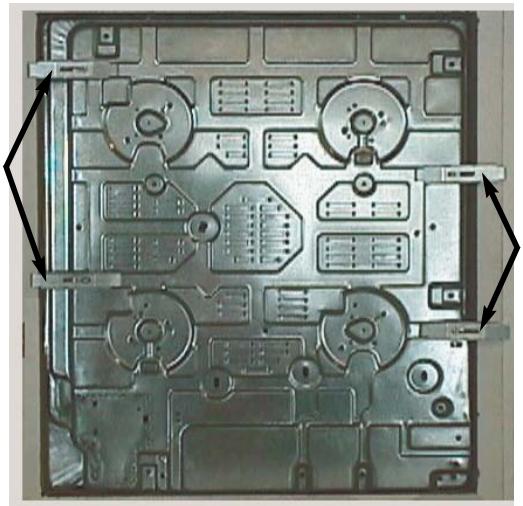

COMMENT IMMOBILISER LA TABLE DE CUISSON ?

Pattes de fixation
Pattes de fixation

COMMENT RACCORDER LA TABLE DE CUISSON A L'ELECTRICITE ?

La table de cuisson doit être raccordée sur le réseau 230 V monophasé par l'intermédiaire d'une prise de courant 2 phases + terre normalisée CEE 7 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Si ce cordon d'alimentation est endommagé, il ne doit être remplace que par votre Service ÀpRES-Vente car des outils spéciaux sont nécessaires.

Attention: le fil de protection (vert/jaune) est relié à la borne de terre de l'appareil et doit être relié à la

borne de terre 1一 de I'installation.

SECTION DU CÂBLE UTILISE
Réseau	230 V ~ - 50 Hz
Câble H05V2V2F - T90 ou H05VVF - T105	3 conducteurs dont 1 pour la terre
Section des conducteurs en mm2	1
Fusible	10 A

COMMENT RACCORDER LA TABLE DE CUISSON AU GAZ DE RESEAU?

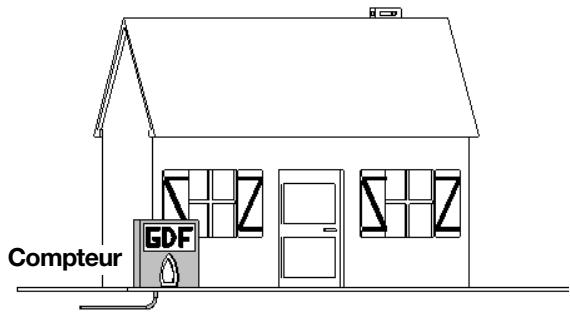

GAZ DE RESEAU (GAZ NATUREL)

REMARQUES PRELIMINAIRS

Si la table de cuisson est installée au-dessus d'un four ou si la proximé d'autres éléments chaufants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide.
Si un tuyau flexible ou un tubeSouple (cas du gaz butane) est utilisé, celui-ci doit etre instalé de maniere qu'il ne puisse pas entrer en contact avec une partie mobile du meuble ou passer dans un endroit susceptible d'être encombre.
Le tuyau de raccordement doit rester visible sur toute sa longueur et doit être remplace avant sa date limite d'utilisation (marquée sur le tuyau).
- Quel que soit le moyen de raccordement besoin, assurez-vous de son étanchéité, après installation, avec de l'eau savonneuse.

RACCORDEMENTS POSSIBLES

GAZ DISTRIBUTE PAR RÉSEAU (GAZ NATUREL) OU AIR PROPANÉ/AIR BUTANÉ.

Choisir exclusivement l'un des 3 raccordements suivants :

1. le raccordement en tube rigide (appellation norme gaz G1/2).
   Réalisez le raccordement à l'extrémité du coude monté sur apparéil,
2. le raccordement par tuyau flexible métallique onduleux à embouts mécaniques (fig.A).

Vouss pouvez utiliser un tuyau flexible inox (type «Gazinox») disponible auprès de votre Service Avec-Vente,

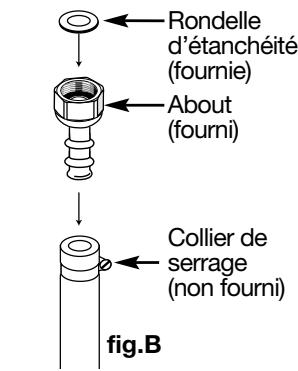

3. Le raccordement par tuyau flexible à embouts mécaniques (fig.B).

Ces tuyaux doivent avoir une longueur maximale de 2 metres et doivent être visibles sur toute la longueur.

fig.A

Tuyau flexible métallique onduleux à embouts mécaniques

fig.B

Tuyau flexible à embouts mécaniques

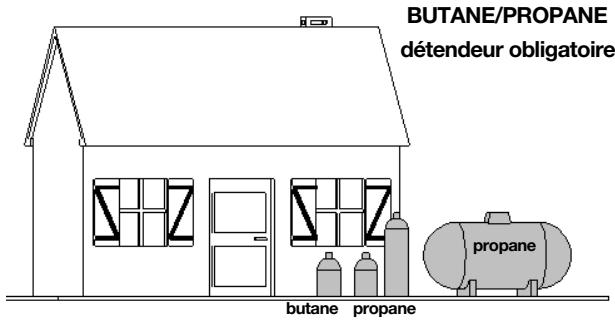

COMMENT RACCORDER LA TABLE DE CUISSON AU GAZ BUTANE/PROPANE ?

GAZ DISTRIBUTE PAR BOUTEILLE OU RÉSERVOIR (GAZ BUTANE/PROPANE).

Rappel : pour éviter de provoquer un échauffement du raccordement supérieur à 30^ , vérifie qu'il n'y ait pas d' éléments chauffants à proximité

Nota: vissez l'about avec un couple ne dépassant pas 2,5 m/daN (m/kgF). En France, utilisez un tube ou un tuyau portant l'estampille NF Gaz.

Pour la sécurité de l'utiliseur, nous conseillons le raccordement soit en tube rigide si cela est possible, soit avec un tuyau flexible métallique onduleux (longueur maximum 2 metres) (fig.A).

Dans le cas d'une installation existante ou le montage d'un tuyau flexible est impossible, il est toujours possible d'effectuer le raccordement avec un tuyau couple (longueur maximum 2 metres) muni des deux colliers de serrage : l'un sur l'about (fig.B), et l'autre sur le détendeur, sans oublier demettre en place une rondelle d'étanchéité entre l'about et le coude de la table.

Vous trouvrez l'about et la rondelle d'étanchéité dans la pochette livrée avec l'appareil.

fig.A

Tuyau flexible métallique onduleux à embouts mécaniques

Raccordement en tuyau couple

COMMENT REALISER LE CHANGEMENT DE GAZ DE LA TABLE DE CUISSON ?

Débranche l'appareil avant toute intervention

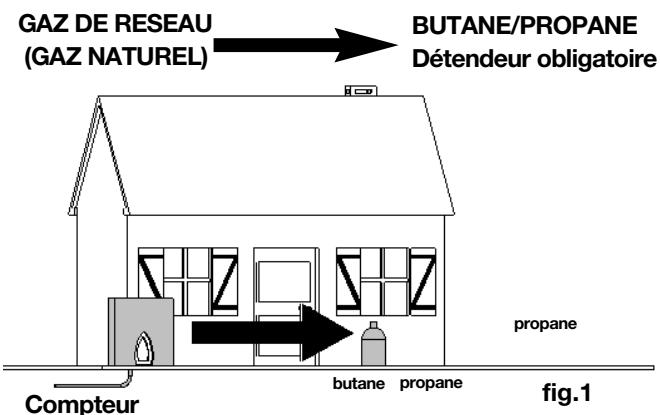

PASSAGE DU GAZ DE RESEAU (GAZ NATUREL - AIR PROPANE / AIR BUTANE) EN GAZ BUTANE/PROPANE (FIG. 1)

Lors de cette opération, vous devrez successivement :

ADAPTER LE RACCORDEMENT GAZ
CHANGER LES INJECTEURS
3 RÉGLER LES RALENTIS DES ROBINETS

REMARQUES PRELIMINAIRES

• Cette table de cuisson est livrée pré-reglée pour le gaz de réseau (gaz naturel).

Les injecteurs nécessaires à l'adaptation au butane/propane ainsi que l'about et la rondelle d'étanchéité sont dans la pochette contenant la notice.

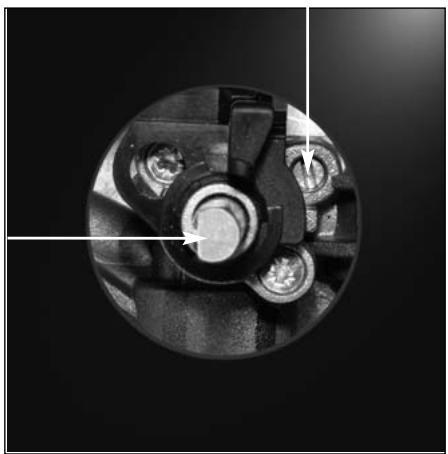

Vis de réglage des ralentis
Axe du robinet

ADAPTEZ LE RACCORDEMENT de la table au nouveau réglage gaz. Reportez-vous au paragraphe "Comment raccorder la table de cuisson au gaz butane/propane".

CHANGEZ LES INJECTEURS en procédant comme suit :

• Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.

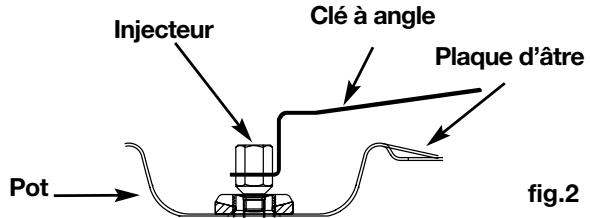

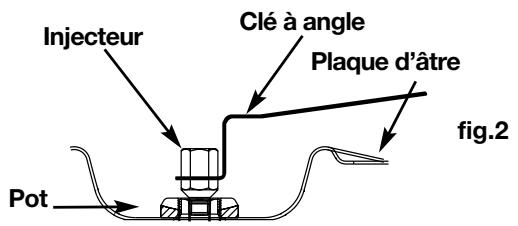

• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et otez-les (fig 2).
• Montez à la place les injecteurs fournis dans la pochette, conformément au tableau des caractéristiques gaz ; pour cela :

Vissez-les d'abord manuellement.
Engagez la clé sur l'injecteur.
Vissez-les jusqu'au début du serrage (sans forcer).

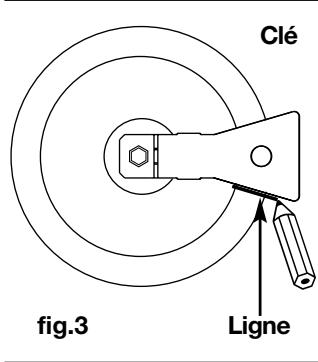

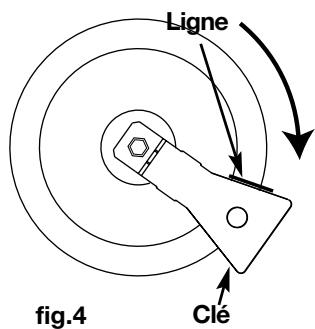

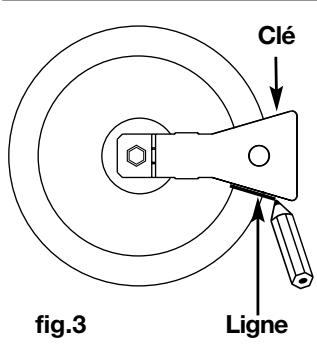

Tracez une ligne sur la plaque d'etre à l'aide d'un crayon à l'endetroit indiqué (fig. 3).
Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaissée de l'autre côté (fig. 4).
- Remontez les têtes, les chapeaux et les grilles de tous les brûleurs.

RÉGLEZ LES RALENTIS DES ROBINETS situés sous les manettes en procédant comme suit :

• Enlevez les manettes en les tirant vers le haut.
• A l'aide du petit tourmevis foumi dans la pochette, vissez à fond la vis de réglage des ralentis en laiton (jaune) (fig.5) dans le sens des aiguilles d'une montre.
• Agir robinet par robinet.

• Remontez les manettes en veillant à leur sens d'orientation.

• En France, cette table est également adaptable à l'air propané/air butané. Le sachet d'adaptation est fourni sur demande par votre Service Àpreès-Vente.

• A chaque changement de gaz, cochez la case correspondant au nouveau gaz sur l'étiquette située dans la pochette.

COMMENT REALISER LE CHANGEMENT DE GAZ DE LA TABLE DE CUISSON ?

Débranche l'appareil avant toute intervention

fig.1

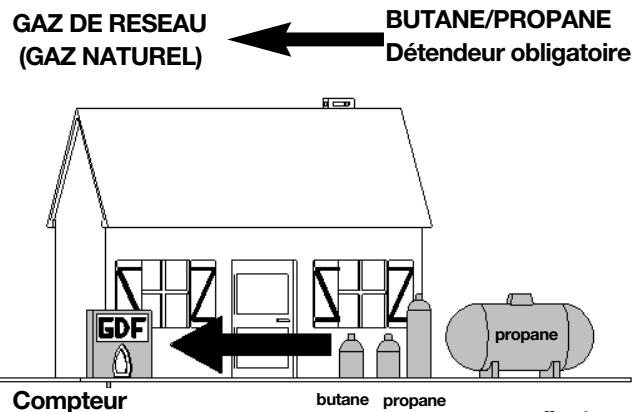

PASSAGE DU GAZ BUTANE/PROPANE AU GAZ DE RESEAU (GAZ NATUREL OU A L'AIR BUTANÉ/AIR PROPANÉ (FIG. 1)

Lors de cette opération, vous devrez successivement :

ADAPTER LE RACCORDEMENT GAZ
CHANGER LES INJECTEURS
3 RÉGLER LES RALENTIS DES ROBINETS

ADAPTEZ LE RACCORDEMENT de la table au nouveau réglage gaz. Reportez-vous au paragraphe "Comment raccarder la table de cuisson au gaz de réseau".

CHANGES LES INJECTEURS en procédant comme suit:

• Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.
• Dévissez à l'aide de la clé fournie les injecteurs situés dans le fond de chaque pot et otez-les (fig 2).
• Montez à la place les injecteurs foumis dans la pochette, conformément au tableau des caractéristiques gaz ; pour cela :
  Vissez-les d'abord manuellement.
  Engagez la clé sur l'injecteur.
  Vissez-les jusqu'au début du serrage (sans forcer).
  Tracez une ligne sur la pLaque d'etre à l'aide d'un crayon à l'endetroit indiqué (fig. 3).

Tournez la clé dans le sens des aiguilles d'une montre jusqu'à ce que la ligne apparaissée de l'autre côte (fig. 4).

• Remontez les têtes, les chapeaux et les grilles de tous les brûleurs.

3 RÉGLEZ LES RALENTIS DES ROBINETS en procédant comme suit :

• Agissez bruleur par bruleur:
• allumez le bruleur, en position grande flamme,
• enlevez la manette du robinet correspondant,

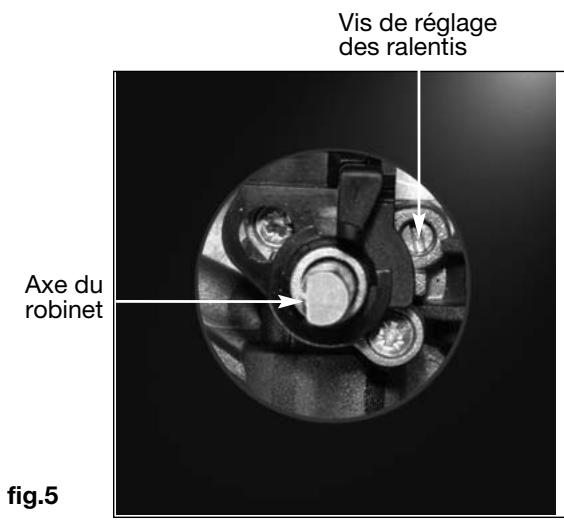

• dévissez la vis de réglage des ralentis en laiton (jaune), (fig.5), à l'aide du tournevis fourni dans la pochette, de 2 tours dans le sens inverse des aiguilles d'une montre.
• Remontez la manette, et passez en position petite flamme,

• enlevez de nouveau la manette, puis tourmez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à la position la plus BASSE avant l'extinction des flammes,

• remontez la manette, executez plusieurs manoeuvres de passage grande flâme à petite flâme : il ne faut pas que la flamme s'éteigne ; sinon modifiez le réglage en agissant légèrement sur le vissage ou le dévissage de la vis de réglage de manière à aboutir la bonne tenue de la flamme lors de ces manoeuvres.

COMMENT UTILISER LES BRULEURS GAZ?

ALLUMAGE DE LA TABLE SANS SÉCURITÉ GAZ (SELON MODELE)

• Chaque brûleur est alimenté par un robinet, dont l'ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d'une montre
  Le point () correspond à la fermetre du robinet.
• Choisissez le brûleur désiré en vous repérant aux symboles situés pres des manettes (ex.: pour le brûleur droit).
• Voiture table est munie d'un allumage des brûleurs intégré aux manettes (selon modèle) : pour allumer, appuyez sur la manette et tournez dans le sens inverse des aiguilles d'une montre

vers la position maximum

Maintenez appuyée la manette pour déclencher une série d'étincelles jusqu'à l'allumage du brû leur.

Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole

ALLUMAGE DE LA TABLE AVEC SÉCURITÉ GAZ (SELON MODELE)

Choisissez le brûleur désiré en vous repérant aux symboles situés pres des manettes (ex.: pour le brûleur droit).

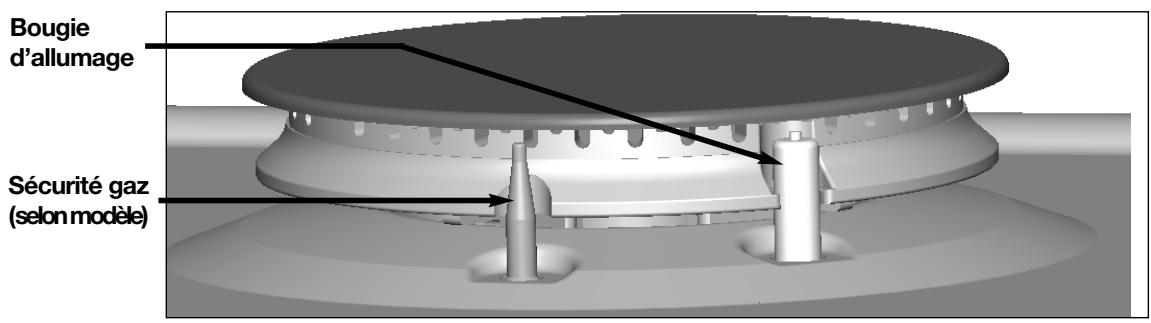

• Chaque brûleur est contrôle par un robinet muni d'un système de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe rapidement et automatiquement l'arrivée de gaz et empêche celui-ci de s'échapper.
• Voitrableest munied'un allumage des brulleursintegreauxmanettes.
  Pour allumer un brûleur, appuyez à fond sur la manette et tournez dans le sens inverse des aiguilles d'une montre jusqu'à la position

maximum

Maintenez la manette complètement enforcée quelques secondes après l'apparition de la flamme pour enclencher le système de sécurité. Relâchez.

Si la flamme s'eteint, recommencez.

Le réglage vers un débit plus réduit s'effectue entre le symbole et le symbole

NOTA :

■ En cas d'extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l'allumage.
■ Notre table est munie d'un allumage intégré (selon modèle); il est donc normal qu'une série d'étincelles se produit sur tous les brûleurs.
Lorsqu'une manette devient difficile à tourner, NE FORCEZ PAS. Demandez l'intervention de l'installateur.
■ En cas de panne de courant, l'allumage intégré ou l'allumage par bouton ne fonctionne pas. Vous pouvez alors utiliser des allumettes.

Partie 2 : Pour l'utilisateur

QUELS RÉCIPIENTS UTILISER SUR LES BRÔLEURS GAZ ?

Diamétres de recipients conseillés

Petit brûleur auxiliaire	Petit brûleur semi-rapide	Brûleur moyen rapide	Grand brûleur grand rapide
12 à 16 cm	14 à 22 cm	16 à 26 cm	18 à 28 cm

CORRECT

CONVEXE

INCORRECT

CONCAVE

• Réglez la couronne de flammes afin que celles-ci ne débordent pas du recipient.
  N'utilisez pas de recipient à fond concave ou convexe.
• Ne laisses pas fonctionner un foyer gaz avec un recipient vide.
• N'utilisez pas des recipients qui recouvent partiellement les manettes.

COMMENT UTILISER LA PLAQUE ELECTRIQUE ? (SUVANT MODELE)

CONSEILS D'UTILISATION

• A la première utilisation, laissez chauffer la plaque à vide, à l'allure maximum, pendant 3 minutes, pour durcir le revêtement.
  Utilisez des reçipients à fond plat : - en acier inoxydable avec fond trimétal épais ou "sandwich",
• en aluminium avec fond (lisse) épais,
• en acier émailé.

Utilisez un écipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique.

0ui

NON

• Ne laïsez pas fonctionner un foyer élec-trique sans récipient ou avec un récipient vide.

UTILISATION

Pourmettre enchauffe,positionnezla manette sur le repere qui convient a la cuisson souhaitee.
Levoyant de mise sous tension du foyer s'allume immédiatement.
- Terminate la cuisson en mettant la manette en position "0" un peu avant l'arrêt souhaïte, afin de bénéficier de la chaleur accumulée dans la plaque.
- Attention! la plaque électrique reste chaude un certain temps après la mise en position "0" de la manette.

RECOMMANDATIONS :

L'utilisation d'un appeareil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé.

Veillez à assurer une bonne aération de votre cuisine.

Maintenez ouverts les orifices d'aération naturelle, ou installez un dispositif d'aération mécanique (hotte de ventilation mécanique).

■ Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe (un débit d'air minimum de 2m^3/h par kW de puissance gaz est nécessaire).

Exemple : table 4 feuux gaz

Puissance totale: 0,85 + 1,5 + 2,4 + 3,3 = 8,05kW.

8,05 kW × 2 = 16,1 m3/h de début d'air minimum.

■ Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz de réseau ou le robinet de la bouteille de gaz butane/propane.

Partie 2 : Pour l'utilisateur

COMMENT NETTOYER VOTRE TABLE DE CUISSON ?

L'entretien de votre table de cuisson sera plus facile si vous l'effectuez quand elle est encore tiède. Cependant, ne nettoyez jamais Your table pendant son fonctionnement. Mettez à zéro toutes les commandes.

COMMENT PROCÉDER?

ENTRETIEN DE LA PLAQUE ELECTRIQUE

• La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l'emploi de tout produit abrasif. Àpres chaque usage, essuyez-la avec un chiffon gras.
• Si la plaque vient à rouiller, enlevez la rouille (avec une toile émeri par exemple); et reconstituez le revêtement noir avec un produit renovateur haute température du commerce.

PRODUITS ET ACCESSOIRESA UTILISER

• Produkt renovateur du commerce.

ENTRETIEN DES GRILLES ET DES BRULEURS GAZ

• Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. Essuyez soignement chaque piece du brûleur avant de réutiliser votre table de cuisson. En cas d'en-crassement des bougies d'allumage, nettoyez-les à l'aide d'une petite brosse à poils durs (non métallique).
  L'injecteur gaz se trouve au centre du brûleur en forme de pot. Veiliez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table.

• Crème à récurer douce.
  Eponge sanitaire.

• Petit brosse à poils durs.

Questions/reponses

QUESTIONS	RéPONSES
• Allumage des brûleurs : - il n'y a pas d'étincelles lors de l'appui sur les manettes ou sur le bouton, - lors de l'appui sur une manette, il y a des étincelles sur tous les brûleurs à la fois, - il y a des étincelles, mais les brûleurs ne s'allument pas.	- Vérifiez le branchement électrique de la table de cuisson. - Vérifiez la propriété des bougies d'allumage. - Vérifiez la propriété et le bon assemblage des brûleurs. - C'est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément. - Vérifiez l'ouverture de l'avillée de gaz. - Si vous avez du gaz en bouteille ou en citerne, vérifie que celle-ci ne soit pas vide. - Si vous venez d'installer la table ou de changer la bouteille de gaz, main-tenez la manette enforcée en position d'ouverture maximum pendant 3 à 5 secondes jusqu'à l'avillée du gaz dans le brûleur.
• Le ralenti (débit réduit) sur les brûleurs ne tient pas ou est trop important.	- Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repréage des injecteurs - chapitre “Caracteristiques gaz” en fin de partie 1). Rappel : les tables de cuisson sont livrées d'origine en gaz de réseau (gaz naturel). - Vérifiez le bon réglage des vis de kalenti (voir la notice - chapitre “Comment réalisier le changement de gaz”).

• LES DÉFAUTS D'ASPECT qui N'ENTRAINENT PAS UN NON FONCTIONNEMENT OU INAPITITUDE À L'USAGE N'ENTRENT PAS DANS LE CADRE DE LA GARANTIE.

PRECAUTIONS: ne rangez pas dans le meuble situé sous votre table de cuisson, vos produits d'entretien ou inflammables (atomiseur ou recipient sous pression, ainsi que papiers, livres de recettes...).

Caracteristiques gaz

Appareil destiné à être installé en : FR ............Cat : III1C2E+3+ Débit horsaire ci-dessous : à 15°C sous 1013 mbar	Butane G30 28-30 mbar	Propane G31 37 mbar	Gaz naturel G20 20 mbar	Gaz naturel G25 25 mbar	Air butané Air propané G130 8 mbar
Brûleur grand rapide avant gauche Repère marqué sur l'injecteur	88	88	137	137	298
Débit calorifique nominal (kW)	3,10	3,10	3,20	3,20	3,10
Débit calorifique réduit (avec et sans sécurité) (kW)	0,830		0,870		0,780
Débit horsaire (g/h)	225	221
Débit horsaire (l/h)			305	354	434
Brûleur rapide arrêté droit Repère marqué sur l'injecteur	78	78	121	121	210
Débit calorifique nominal (kW)	2,35	2,35	2,35	2,35	2,40
Débit calorifique réduit (avec et sans sécurité) (kW)	0,830		0,870		0,650
Débit horsaire (g/h)	171	168
Débit horsaire (l/h)			224	260	336
Brûleur semi-rapide arrêté gauche Repère marqué sur l'injecteur	62	62	94	94	165
Débit calorifique nominal (kW)	1,45	1,45	1,50	1,50	1,50
Débit calorifique réduit (avec et sans sécurité) (kW)	0,620		0,615		0,550
Débit horsaire (g/h)	105	104
Débit horsaire (l/h)			143	166	210
Brûleur auxiliaire avant droit Repère marqué sur l'injecteur	45	45	63	63	122
Débit calorifique nominal (kW)	0,750	0,750	0,850	0,850	0,850
Débit calorifique réduit (avec et sans sécurité) (kW)	0,300		0,350		0,350
Débit horsaire (g/h)	55	54
Débit horsaire (l/h)			81	94	119
Table 4 faux avec grand rapide Débit calorifique total (kW)	7,65	7,65	7,90	7,90	7,85
Débit maximum (g/h)	556	547
			753	874	1099
Table 3 faux gaz +1 plaque électrique 1500W Débit calorifique total (kW)	6,20	6,20	6,40	6,40	6,35
Débit maximum (g/h)	451	443
			610	708	889

REPERAGE DES INJECTEURS

Gaz Naturel

94

121

62

78

165

210

137

63

88

45

298

122

Table 4feux

Table 3 + 1

Gaz Naturel

137

121

63

Gaz Butane/Propane

78

88

45

Air Butané/Air Propané

210

298

122

Guide de cuisson : plaque électrique et gaz

REGLAGE GAZ (REPÉRÉ PAR X)		VIF6GRAND RAPIDE	FORT5RAPIDE	Moyen4-3SEMI-RAPIDE	MUJOTAGE2AUXILIÀIRE	TENIRAU CHAUD1	PLAQUEELECTRIQUE
SOUPES	BOUILLONS POTAGES ÉPAYS	X	X				6-53
POISSONS	COURT-BOUILLON SURGELES	X	X				6-56-5
SAUCES	ÉPAISSES AU BEURRÉ	X	X	X	X		3-42
LEGUMES	ENDIVES, ÉPINARDS LÉGUMES SECS POMMES DE TERRE À L'EAU POMMES DE TERRE RISSOLESPOMMES DE TERRE SAUTÉES	XXX	X				54-3554-3
VIANDES	STEACKS GRILLADES	XX					66
FRITURES	FRITES	X					6
VARIANTES	COMPOTE CRÉPES CRÈME ANGLAISE CHOCOLAT FONDU CONFITURES LAIT PÂTES RIZ AU LAIT TENUE AU CHAUD	XXX	XX	XX	X	X	26214-356-521

Réf.: HFA11D1F - HFA11E1F - HFA11X1F

HFA11T1F - HFA11F1E - HFA11W1F

HFD11D1F-HFD11E1F-HFD11X1F

HFD11T1F - HFD11F1F - HFD11W1F

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque.

Lors de votre appel, mentionnez la reférence complète de votre apparéil (modèle, type, numéro de série).

Ces renseignements figurent sur la plaque signalétique.

PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez l'utilisation exclusive de PIECES DETACHÉES

CERTIFIÉES D'ORIGINE.

Relations consommateurs

BRANDT c'est aussi le minitel...

36.15 BRANDT*

^*(0,197 TTC/min) = > tarif en vigueur à la date d'impression du document,

… pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

... pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles

nousyou'repondronspersonnellement

Voupsousseussoinsecrite: SERVICE CONSOMMATEURSBRANDT-BP9526-95069 CERGY PONTOISE CEDEX

0.150 € TTC/min

Nolndigo 0825061601

Service Consommateurs BRANDT

tariff en vigueur à la date d'impression du document.

Attention! conservez soi-

gneusement cette notice

avec l'étiquette signalétique

collée ci-contre.
