MODE D'EMPLOI TFG420FRB ROSIERES
Nous you consellons de conser la notice d installation et d utilisation pour toute consultation ulterieure, et de noter ci-dessous, avant installation de la table, le numero de série de l'appareil en cas d'eventuelle demande d'intervention du service après-vente.
Plaque signalétique
(situee sous le caisson inférieur de la table)
Code produit :
Numéro de série :
- Toutes les parties accessibles sont chaudes pendant le fonctionnement de la table. Eloigner les jeunes enfants.
- Nous recommendons après chaque utilisation, un petit nettoyage de la table, pour éviter l'accumulation des salissures et des graisses; celles-ci recuiraient à chaque nouvel usage et se carboniseraient en dégageant une fumée et des odeurs désagréables.
- Lorsque you cuisinez avec des graisses ou de l'huile, prenez garde de tousjours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffees peuvent s'enflammer rapidement.
Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tousj améliorer la qualité de sa production, le constructeur pourra apporter à ses apparéil des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du Code de la Consommation.
Appareils conformes aux directives CEE 89/336, 89/109, 73/23 et 90/396.
| TABLE DE CUISSON | ||
| Foyers Alimentation (V/Hz) Puisance électr. (W) Puisance gaz installée: · gaz naturel G20/20 mbar (kW)** · gaz butane G30/28-30 mbar (g/h) Dimensions appeareil (1 x p) mm. Dimensions d'encastrement (AxB) | 3 à gaz 1 electr. | 4 à gaz - |
| 230/50 | 230/50 | |
| 1500 | - | |
| 6,25 | 8,75 | |
| 454 | 636 | |
| 595x530 | 595x530 | |
| 560x480 | 560x480 | |
| A B | ULTRA-RAPIDE OU QUATRE COURONNES 3,5 KW AUXILIAIRE 3,5 KW 1,75 KW | ULTRA-RAPIDE 3,5 KW AUXILIAIRE 1KW 1,75 KW |
** Prédisposition de l'usine
FR cat. II2H + 3+
INSTALLATION
La mise en place fonctionnelle des apparciels menagers dans leur environnement est une opération delicate qui, si elle n'est pas correctement effectuee, peut avoir de graves consuquences sur la securite des consommateurs. Dans ces conditions, il est impereatif de confier cette tache a un professionnel qui la realisera conformement aux normes techniques en vigueur. Si malgre cette recommandation, le consommateur realisait lui-meme l'installation, le constructeur declinerait toute responsabilité en cas de defaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.
ENCASTREMENT

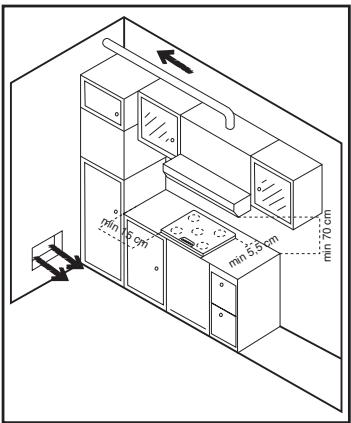

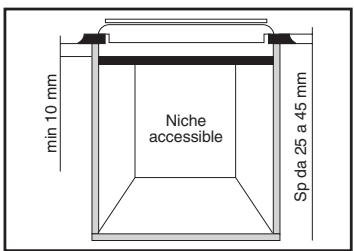

MISE EN PLACE : le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourrait Jointpposer celui-ci, doivent etre d'une matière résistant à une tempatature elevée. De plus, il est nécessaire que le revetement qui recouvre le meuble ou le support soit fixe par une colle résistant à la chaleur afin d'éviter le décollement.

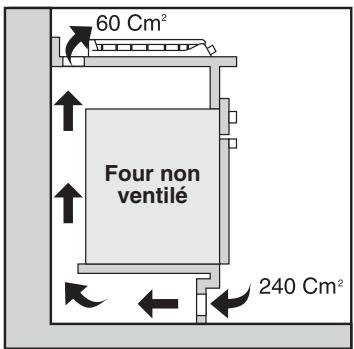

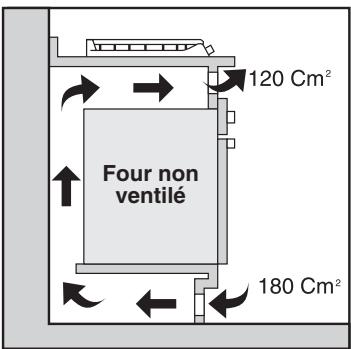

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximé d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison, à 1 cm du fond du caisson, avec une ouverture de 10x10 cm dans le coin arrière droit, pour éviter tous risques de brûture ou de détérioration. Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support.
Attention : lors de la mise en place du joint sur la partie arrrière, veiller à ne pas obstruer les passages d'air nécessaires à la combustion.
Le caisson de la table est équipé en dessous de 4 emplacements prévus pour receivevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble
LE RACCORDEMENT GAZ
Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. Le débit d'air nécessaire à la combustion doit être au minimum de 2 m3/h par kW de puissance.
Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation, seulement après s'estre assure que le type de gaz regle en usine correspond à l'installation. Si tel n'est pas le cas, suivre les opérations indiquées dans le paragraphe CHANGEMENT DE GAZ..
Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détenueur ou un détenueur déclencheur pour le gaz propane. N'utilise que des robinets, détenateurs, embouts et tubes couples, détenteurs de la marque officielle du pays d'installation.
Appareil placé dans un bloc cuisine fixe
Butane Rigide - Tuyau flexible à embouts mécaniques (1) - Propane Rigide - Tuyau flexible à embouts mécaniques (1) - Naturel Rigide - Tuyau flexible à embouts mécaniques (1) - (1) sous réserve que le tuyau flexible soit visible sur toute sa longueur et qu'il soit disposé de manière à ne pouvoir être atteint par les flammes, ni détiéré par les gaz de combustion, par les parties chaudes de l'appareil ou par les débordements de produits chauds.

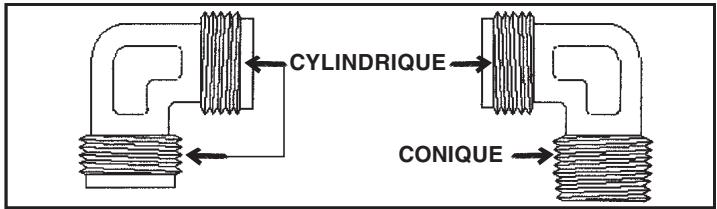

2 MOYENS DE RACCORDEMENT SONT POSSIBLES : RACCORDEMENT PART TUYAU RIGIDE
Raccorder directement à l'extrémité du raccord de rampe.

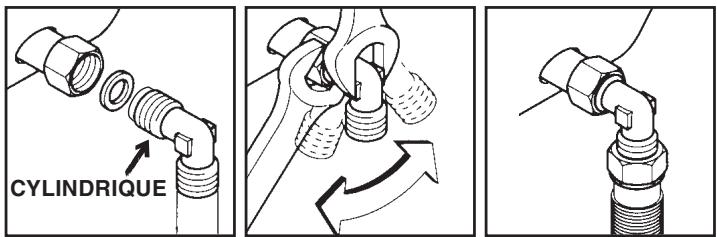

- RACCORDEMENT PARTUYAU FLEXIBLE A EMBOUT MECANIQUE (Nous conseillons ce type de raccordement.)
Visser directement les écrous du flexible sur le racord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part. Dans le cas d'une installation gaz avec raccordementouple, nous recommendons l'utilisation d'un tuyau flexible à embouts mécaniques du type GAZINOX**. Ce tuyau a pour particularité d'avoir une durée de vie illimitée, ce qui assure une installation sure et encore plus simple.
** Equipement vendu séparément chez votre revendeur électroménager.
Important: à l'issue des opérations de raccordement, réalisier un contrôle d'étanchéité de tous les raccords à l'eau savonnexe, contrôle à la flamme strictement interdit. S'assurer que le tuyau flexible ne soit pas en contact avec une partie mobile du meuble d'encastrement (ex : tiroir) et qu'il soit disposé de manière à ne pas être endommagé.
LE RACCORDEMENT ELECTRIQUE
Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences eventuelles qui pouraient survenir à l'usage d'un appeareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
L'installation recevant l'appareil doit être conforme à NFC 15100.
Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intérimédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
L'installation doit obligatoirement etre protégée par des fusibles appropriés, et compter des fils d'une section suffisante pour alimenter normalement l'appareil.
Cet apparéil est équipé d'un cable d'alimentation* avec prise permettant le raccordement exclusivement sous une tension de 230 V entre phases ou entre phase et neutre.
Raccorder à une prise de courant 10/16 Ampères, après avoir vérifié :
- la tension d'alimentation indiquée au compteur,
- le réglage du disjoncteur,
- le calibre du fusible et,
- la continuité de la terre.
Remarque : la prise de courant doit être accessible pour toute intervention eventuelle, veillez à son positionnement lors de l'installation de la table de cuisson.
- le remplacement eventuel du cable d'alimentation doit être réalisé par le Service ÀpRES-vente ou par un technicien de qualification similaire, avec un cordon dont les caractéristiques doivent correspondre à celles d'origine :
- table tout gaz : cable d'alimentation type H05RR-F, H05VV-F, H05V2V2-F (section 3 x 0,75 mm2).
- table mixte : cable d'alimentation type H05RR-F, H05VV-F, H05V2V2-F (section 3 x 1,5 mm2).
Les apparèils sont régles en usine pour le fonctionnement au gaz dont la nature est indiquée sur l'emballage et rappelée sur l'étiquette apposée sur l'appareil. Dans le cas d'un fonctionnement avec un autre gaz, il est nécessaire d'adapter l'appareil en procédant de la façon suivante :
| CHaque injecteur est identifié par un repère. Pour accéder à l'injecteur, il est nécessaire de: •-retirer la grille de table, •enlever le chapeau et le corps de brûleur, •prétre une clé à pipe et dévisser l'injecteur, •placer le/les injecteurs correspondant au type de brûleur et au type de gaz distribué, •le/les visser à fond, • régler la bague d'air •réplacer le corps de brûleur, le chapeau de brûleur et la grille. | |||||||||||
| BRULEURS DE TABLE | Modèle tout gaz et mixte | Modèle tout gaz et mixte | Modèle tout gaz | Modèle tout gaz et mixte | |||||||
| avant gauche | avant droit | arrière droit | arrière gauche | ||||||||
| auxiliaire | semi-rapide | rapide | ultra- rapide | Quatre couronnes | |||||||
| Gaz | mbar | Inj. | kW | Inj. | kW | Inj. | kW | Inj. | Inj. | kW | |
| * | G 20 | 20 | 76 | 1,00 | 101 | 1,75 | 118 | 2,50 | 144 | 141 | 3,50 |
| * | G 25 | 25 | 76 | 0,90 | 101 | 1,60 | 118 | 2,30 | 144 | 141 | 3,20 |
| G 30 | 29 | 50 | 1,00 | 66 | 1,75 | 80 | 2,50 | 94 | 96 | 3,50 | |
| G 31 | 37 | 50 | 1,00 | 66 | 1,75 | 80 | 2,50 | 94 | 96 | 3,50 | |
| lnj, = Injecteur - kW = puissance du brûleur | |||||||||||
| * | Réglage d'origine: G 20-20 mbar - G 25-25 mbar | ||||||||||
| • REGLAGE DU RALENTI | |||||||||||
| Si vous avez procédé à un changement de gaz, il est important de vérifier la stabilité de la flamme en position ralenti. Pour accéder aux bipasses des brûleurs de table, restirer les manettes du tableau de bord. a) en gaz naturel : • Dévisser le bipasse d'un tour . • Allumer le brûleur et lemettre au début réduit. • Visser la vis du bipasse ↓ jusqu'à l'obtention d'une flamme réduite, restant stable lorsqu'on passée du plein feu à la position ralenti. b) en butane-propane : Le règlage est obtenu en vissant à fond (sans forcer) la vis du bipasse dont l'orifice calibré assure le début réduit. | |||||||||||
LES BRULEURS GAZ
Chaque brûleur est contrôle par un robinet à réglage progressif qui vous permet :
- une plage de réglage progressive et plus longue de la position maximum jusqu'au ralenti le plus fin, en souplesse,
- une grande facilité pour adapter et ajuster la flamme du brûleur en fonction du diamètre de la casserole,
*aucun risque de "claquage" ou d'extinction lors de la diminution rapide de la flamme.
ALLUMAGE
ATTENTION : lorsque les brûleurs ne sont pas en service, le robinet d'alimentation générale doit être fermé.
- Ouvrir le robinet d'arrivée de gaz,
- Un repère situé pres de chaque manette permet de désigner le foyer commandé.
Appuyer et tourner la manette de commande du brûleur souhaité jusqu'au symbole (☆), la maintainir appuyée jusqu'à l'allumage ; Pour les modèles non dotés d'allumage électronique, ou en cas de coupure électrique, de coupure électrique, tourner la manette jusqu'au repère allumer la flamme avec une allumette.
ATTENTION: pour les modèles dotés d'une sécurité par thermocouple continuer à maintainir appuyée à fond la manette pendant quelques secondes pour activer le système de sécurité, si la manette est reliçée subitement le système de sécurité ne s'active pas et la flamme s'éteint. Dans ce cas, il faut renouveler l'opération d'allumage depuis le début en attendant un peu plus de temps après l'allumage de la flamme.
La sécurité par thermocouple est un dispositif permettant la coupure automatique de l'alimentation gaz du brûleur en cas d'extinction accidentelle de la flamme.
Si在当地 des conditions particulieres de distribution de gaz rendaient difficile l'allumage, il est conseilé de répéter l'opération d'allumage en positionnant la manette sur le ralenti.
- Régler la flamme en fonction du besoin pour votre cuisson. Entre les deux positions débit maximum (♂) et ralenti se trouvent toutes les allures intermédiaires.
- Pour stopper la flamme du brûleur, positionner la manette sur la position "0".
- En cas d'extinction accidentelle de la flamme, il suffit de procéder à un nouvel allumage en suivant les instructions décrites ci-dessus.
RECIPIENTS
Pour une(Meilleure)utilisation des bruleurs,nousvous reccommandons d'utiliser des recipients de diametre non inférieur àceuxindiquésci-dessous:
- Double couronne 18 cms et plus
- Ultra-rapide 18 cm et plus
* Rapide 0 de 16 a 18 cm -
Semi-rapide Ø 12 cm
* Auxiliare 0 10 cm -
Ne pas utiliser de réciplents à fond concave ou convexe.
- Les casseroles en aluminium peuvent laisser des traces de résidus sur la grille émaillée ; elles peuvent être enlevées facilement en utilisant un chiffon humide et un produit légarement abrasif.
QUELQUES CONSEILS ....
- Eviter de cuire les alimentes à trop forté ébullition. Les "gros bouillons" ne都可以 pas plus vite, mais par contre les alimentés subissant une violente agitation qui risque de leur faire perdre leur saveur.
- Les flammes ne doivent pas dépasser la surface des éléments, sinon vous aurez un gaspillage de gaz.
- Ne pas faire fonctionner un brûleur gaz avec un récipient vide.
LA PLAQUE ELECTRIQUE
LA PLAQUE ELECTRIQUE: la puissance de la plaque dépend
de la position de la manette (voir tableau cédssous). La plaque électrique est du type rapide et auto-protegée, elle est dotée d'un thermostat
interne qui diminue automatiquement la puissance en cas de température anormale (ex : fonctionnement à vide).
AVANT D'UTILISER LA PLAQUE ELECTRIQUE :
- Avant d'utiliser pour la première fois la plaque électrique, la faire chauffer quelques minutes à vide (sans recipient dessus) à l'allure maximale pour permettre le ducissement du revêtement protecteur.
UTILISATION :
- Nous vous conseillons pour réussir vos cuissons de démarrer à l'allure maximale et de ramener ensuite à une allure intermédiaire en tenant compte de la nature des mets et de leur volume.
- Levoyant de mise sous tension s'affiche lorsquela plaque est en fonctionnement.
- Pour la ramener à l'arrêt, tourner la manette en sens inverse jusqu'à la position "0".
LES DIFFERENTES ALLURES DE CHAUFFE :
Les indications citées ci-dessous sont communiquées à titre indicatif, l'expérience personnelle vous permettra d'ajuster les réglages selon votre convenance.
| Positions | Qelques conseils | |
| 1 | Très doux | Maintien d'un plat chaud, beurre fondu, chocolat |
| 2 | Doux | Mijotage, béchamel, ragouêt, riz au lait, oeufs sur le plat |
| 3 | Lent | Légumes secs, denrées surgelées, fruits, ébullition de l'eau |
| 4 | Moyen | Cuissons pommes vapeurs, légumes frais, pâtes, crépes, poissons |
| 5 | Fort | Mijotages plus importants, omelettes, steaks, tripes |
| 6 | Vif | Steaks, escalopes.... |
Conseils
Pour obtenir entière satisfaction de votre apparéil, il est absolument nécessaire de prendre quelques précautions ou de respecter certaines conditions.
- Utiliser des recipients épais et à fond plat :
le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les alimentents attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
Veiller à ce que le fond des recipients soit sec :
cette précaution évitera toute attaque de la plaque par l'humidité.
Utiliser des recipients d'un diamètre suffisant pour recouvrir entierement la plaque sinon vous aurez une dépense inutile d'une partie de l'énergie et en cas de débordement, la plaque électrique sera très rapidement attaquee et difficile à entretenir (rouille, déchets ...). - Ne jamais laisser la plaque électrique fonctionner à vide : elle pourrait se déformer, ce qui ne permettrait plus d'avoir des résultats de cuisson satisfaisants.
- Lorsque vous cuisinez avec des graisses ou de l'huile, ne vous eloiignez pas de la table de cuisson. Les graisses et l'huile surchauffees peuvent s'enflammer rapidement.
- Lorsque la plaque est chaude, éviter tout contact avec des récipients en matière plastique ou du papier aluminium.
Attention :
Durant le fonctionnement de la plaque électrique la surface de chauffe devient obligatoirement très chaude, il est donc conseillé d'éloigner les jeunes enfants.
UTILISATION : ENTRETIEN
Avant toute opération de nettoyage ou de démontage, il est impératif :
- de déconnecter la table de cuisson de l'alimentation électrique.
- d'attendre le refroidissement complet de la table.
Ne jamais utiliser :
de produits abrasifs, d'éponges métalliques ou d'objets tranchants pour nettoyer la table.
- ACIERÉMAILLE:
lorsque l'appareil est froid nettoyer simplement à l'eau savonneuse, rincer et essuyer avec un chiffon propre et sec. En nettoyant l'émail à chaud, on risque de le ternir. - INOX :
nettoyer simplement à l'eau savonneuse et rincer. Un produit Usuel du commerce pour l'entretien de la matière inox vous permettra de conserver son aspect d'origine.
LES MANETTES - Pour un nettoyage en profondeur, vous pouvez-retirer les manettes de commande en les tirant vers le haut. Nettoyer à l'eau savonneuse, rincer et bien secher avant de les repositionner.
LES BRULEURS GAZ
Pour l'entretien régulier, il est conseilé desterolir tous produits graisseux ou carbonisés avec des produits ammoniaqués ou produits d'entretien du commerce. Nous déconseillons l'emploi de produits abrasifs.
- Le chapeau de brûleur : il est simplement posé sur le corps de brûleur. Retirer la grille, restorer le chapeau de brûleur et le nettoyer avec une éponge humide légèrement savonneuse. Rincer puis secher. Le chapeau de brûleur émailé : ne pas le plonger dans l'eau froide immédiatement après utilisation afin d'éviter que le chic thermique ne provoque la rupture de l'émail. Le chapeau de brûleur en laiton : à l'usage la matière du chapeau se ternit. Pour retrouver l'éclat du laiton, utiliser un produit spécifique pour l'entretien des "cuivres, laiton et bronze" disponible dans le commerce. Ne pas utiliser un tel produit pour l'entretien des manettes.
- Le corps de brûleur : un entretien régulier permet de conserver son aspect d'origine.
Utiliser une éponge additionnelle de produit lessiviel, rincer puis sécher efficacement. Si les orifices sont encrassés, brossez les à l'eau savonneuse, rincer puis sécher avec un chiffon propre.
Au moment du remontage, s'assurer que le chapeau de brûleur et le corps de brûleur soient bien essuyés. Veiller au bon repositionnement de chacun de ces éléments avant de réutiliser la table de cuisson.
Attention à ne pas laisser s'infiltrer de l'eau à l'intérieur du brûleur gaz.
LES GRILLES
Selon le modele de table de cuisson, les grilles sont en acier émailé ou en fonte émaillee.
Elles sont simplement posées. Soulever pour les retarder. Pour leur entretien, ne jamais utiliser de produits abrasifs, dépONGes métalliques ou d'objets tranchants.
Lorsque l'appareil est froid, nettoyer simplement à l'eau savonneuse, rincer et essuyer avec un chiffon propre et sec.
LA PLAQUE ELECTRIQUE
La faire chauffer quelques instants si cela est nécessaire, afin de carboniser les produits qui s'y sont fixés. Àpres coupure du courant et refroidissement de la plaque, l'essuyer avec un papier absorbant. Dans tous les cas, il convient de préserver la plaque de l'humidité. Ne pas utiliser de produits abrasifs.
Après chaque utilisation, essuyer le revêtement protecteur avec un chiffon légarement gras.
La plaque doit toujours rester sèche, ou légarement graissée si elle n'est pas utilisée pendant un certain temps.
En cas de présence de rouille, l'emploi d'une toile émeri fine, par exemple, est conseillé pour-retirer la rouille. Passer ensuite un produit renovateur spécifique pour les plaques électriques, disponible dans le commerce.
ASSISTANCE TECHNIQUE
Avant d'appeler le Service d'Assistance Technique
Si la table de cuisson ne fonctionne pas, nous vous conseillons de:
- vérifier que la fiche soit bien introduite dans la prise de courant;
- vérifier que l'arrivée de gaz soit régulière.
Si la cause du dysfonctionnement n'est pas trouvée:
— éteindre l'appareil ne pas y toucher et appeler le Service d'Assistance Technique.
Veillez à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d'achat de la table de cuisson.
Grilles et brûleurs chromés
Les grilles et brûleurs chromés ont tendance à noircir à l'utilisation. C'est un phénomène normal et inévitable, mais il ne met absolument pas en danger les fonctionnalités de la table de cuisson. Cependant, les pieces de rechanges sont disponibles, sur demande, auprès de votre revendeur ou de notre service après-vente.
FR
Cet apparéil est commercialisé en accord avec la directive française 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).
En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au rebut inappropriée de ce produit.
Le symbole sur ce produit indique qu'il ne doit pas etre traité comme un déchet ménager. Il doit etre rapporte jusqu'à un point de recyclage des déchets électriques et électroniques. La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.
Pour plus d'information au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter vous mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
