Type d'appareil	Grill par contact
Nombre de feux	4
Longueur (appareil seul)	1180 mm
Largeur (appareil seul)	650 mm
Hauteur (appareil seul)	295 mm
Longueur (avec chariot)	1390 mm
Largeur (avec chariot)	740 mm
Hauteur (avec chariot)	1050 mm
Allumeur	Piezo
Raccordement gaz	Flexible gaz
Évacuation jus de cuisson	Oui
Matériau brûleurs	Inox
Matériau plaque	Fonte émaillée
Garantie brûleurs	15 ans
Garantie plaque	10 ans
Garantie châssis	10 ans inox ou 2 ans acier
Garantie allumage piezo	5 ans (sauf pile)
Type de gaz compatible	Butane 28-30 mbar / Propane 37 mbar

FOIRE AUX QUESTIONS - PLXP4105I LEMARQUIER

Comment allumer le Marquier PLXP4105I ?

Pour allumer le Marquier PLXP4105I, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est branché sur une prise électrique fonctionnelle.

Que faire si le Marquier PLXP4105I ne chauffe pas ?

Vérifiez que l'appareil est correctement branché et que le bouton d'alimentation est activé. Assurez-vous également que le thermostat est réglé à une température supérieure à la température ambiante.

Comment nettoyer le Marquier PLXP4105I ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur et un aspirateur pour enlever la poussière à l'intérieur des grilles de ventilation.

Quel type de combustible utiliser avec le Marquier PLXP4105I ?

Le Marquier PLXP4105I fonctionne avec du bois ou des bûches de bois compressé. Assurez-vous que le combustible est sec et de bonne qualité pour un fonctionnement optimal.

Que faire si de la fumée s'échappe de l'appareil ?

Vérifiez que le conduit de cheminée n'est pas obstrué. Assurez-vous également que l'appareil est correctement ventilé et que le feu est bien établi.

Comment régler le thermostat du Marquier PLXP4105I ?

Le thermostat peut être réglé à l'aide du bouton de contrôle situé sur le panneau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Quelle est la puissance nominale du Marquier PLXP4105I ?

Le Marquier PLXP4105I a une puissance nominale de 7 kW, ce qui le rend adapté pour chauffer des espaces allant jusqu'à 120 m², selon l'isolation de la pièce.

Comment savoir si le Marquier PLXP4105I nécessite une maintenance ?

Surveillez les signes de défaillance tels que des bruits inhabituels, une mauvaise combustion ou une accumulation excessive de suie. Il est recommandé de faire inspecter l'appareil par un professionnel au moins une fois par an.

Le Marquier PLXP4105I est-il garanti ?

Oui, le Marquier PLXP4105I est généralement couvert par une garantie de deux ans. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI PLXP4105I LEMARQUIER

L'appareil bénéficiaie des garanties commerciales suivantes :

• 15 ans brûleurs inox,
• 10 ans plaque fonte émailée,
• 10 ans chassin inox ou 2 ans chassin acier,
• 5 ans allumage piezzo (sauf pile)

Notre chartre SAV est consultable en ligne sur le site internet : lemarquier.com

Chaque apparéil est contrôle à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevantes, il est nécessaire de bien s'assurer que les prescriptions de la notice ont et été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de cette bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une dépréciation de votre apparéil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révêler dangereuse.

En cas de panne ou de piece endommagée, veuillez faire appel à notre Service Àpreès-Vente

Email: [e-mail]

ANNEXES

(Dimensions en mm)

Annexe 1 : Apparel Plancha 4 feuX

Longueur	1180
Largeur	650
Hauteur	295

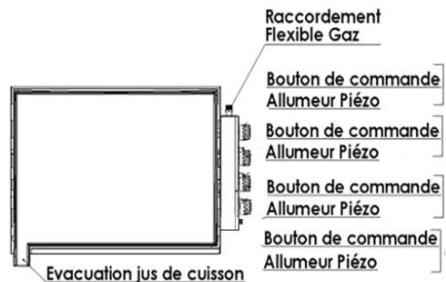

Annexe 3 : Vue de dessus

Annexe 2 : Appareil monté sur son chariot

Longueur	1390
Largueur	740
Hauteur	1050

Annexe 4

LE MARQUIER

NOTICE D'UTILISATION

Grilloir par contact

PAKITA Plancha 4feux

PLXP4105E

PLXP4105i

PCXP4105E

Pays de destination direct: FR

& pays catégorie I3+ (Butane 28-30 mbar /propane 37 mbar)

SERVICE CONTROL:

176610923248

Merci d'avoir acheté cette plancha Le Marquier© labellisée Origine France Garantie !

Consulter cette notice avant l'utilisation

PRESENTATION DU GRILLOIR PAR CONTACT "PLANCHA"

Vou venez d'acquerir le grilloir par contact "Le Marquier" et nous vous en remercions.

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses (sans graisse): poissons, crustacés, viandes, volailles, gibiers ... Chaque brûleur est commandé par un robinet surmonté d'une manette permettant le réglage de la puissance.

POUR VOTRE SECURITE

ATTENTION des parties accessibles peuvent être très chaudes. Eloigner les jeunes enfants.
Appareil à n'utiliser qu'à l'extérieur des locaux.
Ne pas déplacer l'appareil lors de son fonctionnement.
Fermer le robinet de la bouteille de gaz après usage.
Toute modification de l'appareil peut se révêler dangereuse.
Avant tout nettoyage attendre que l'appareil soit froid.
Ne pas utiliser de détendeur régiable.
Vous doivent pressé le support prévu à cet effet pour une utilisation sur son chariot (voir annexe 4).
Les parties protégées par le fabricant ou son mandataires ne doivent pas'être manipulées par l'utilisateur.
Utiliser des gants protecteurs lors de manoeuvre des éléments particulièrement chauds
Aucun matérieliau combustible ne doit se trouver autour et sous l'appareil.
En cas d'odeur de gaz fermer le robinet de la bouteille de gaz
Se munir de gants de protection adaptés lors de la manipulation de votre apparéil et lors des phases de cuisson : certaines parties accessibles peuvent être très chaudes.

CONDITIONS DE MONTAGE ET D'INSTALLATION

Cet apparéil doit être éloigné des matérielles inflammbables.

Ne pas entreposer et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximé de l'appareil. Vous pouvez régler l'inclinaison de la plaque grâce aux 2 grosses vis situées sur la barre latérale sous la plaque.

LIEU D'UTILISATION

Cet apparéil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur tel que (brique réfractaire, carrelage, inox...,aucun matériel combustible ne doit être situé dans un rayon de 0,50 m autour de cette apparéil (voir annexe 1). Pour une utilisation avec chariot (annexe 2), il devra être posé sur un sol parfaitement horizontal.

BOUTEILLE DE GAZ - RACCORDEMENT

Nous preconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon détendeur a sécurité. La bouteille de gaz utilisée et équipée du détendeur devra avoir une hauteur maxi de 615mm et 310mm de largueur. Si la bouteille de gaz est placée dans le chariot elle doit avoir une hauteur maxi de 400mm et 310mm de largeur (voir annexe 2)

Pour le gaz butane: Utiliser un détendeur fixe normalisé 28 mbar.

Pour le gaz propane: Utiliser un détendeur fixe normalisé 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulierement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

Le plancha doit être raccordée à partir du racord G1/2 situé à droite de l'appareil. Àpres avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur (voir annexe 4).

L'essay d'étanchéité doit être vérifié au niveau des raccords à l'aide d'une solution moussante après ouverture de la bouteille. L'absence totale de bulle sur le raccord indique une bonne étanchéité.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et revérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre piece, contacter le fabricant.

Ne jamais utiliser un apparéil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et source de chaleur
Attendre le refroidissement complet de l'appareil
Avant de changer la bouteille de gaz, veilsz a ce que son robinet soit complètement fermé.
Refaire un test d'étanchéité à chaque changement de bouteille de gaz.

AVANT LA MISE EN MARCHE

S'assurer :

Qu'il n'y a pas de fuites
Que le tuyau flexible métallique ou flexible caoutchouc ne soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

ALLUMAGE DU GRILLOIR PAR CONTACT "PLANCHA"

Chaque brûleur est commandé par un robinet avec manette de commande et d'un allumeur piezo (voir annexe 3). La manette de commande comporte un symbole ( ) qui sert à indiquer l'objet du robinet.

1. Ouvrir la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grande cercle)
3. Appuyer sur le piezo pour allumer le brûleur.
4. Maintenir appuyé la manette de commande encore un moment pour enclencher la sécurité gaz.
5. Le brûleur reste alors allumé (verifier visuèlement l'allumage par les ouvertures de l'appareil).
6. Reproduire la même procEDURE pour chaque brûleur
7. Régler ensuite à Volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein débit (grand cercle) à débit réduit (petit cercle)
8. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (○) puis fermer le robinet de la bouteille de gaz.

En cas de non fonctionnement du dispositif d'allumage utiliser une allumette enflammée au niveau du brûleur

UTILISATION

REMARQUE : Lors de la première utilisation, il est conseilé de faire fonctionner votre plancha à vide pendant 10 minutes. Il est possible durant quelques instants qu'une légère oeder se dégage de votre apparéil.

Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour récapérer les jus de la cuisson de vos alimentés positionner un pot dans le logement prévu à cet effet et situé sur le coté gauche de la plancha sous le bec d'évacuation de la plaque fonte.

Le couvercle sert à maintenant les alimentés cuits au chaud, une fois le gaz coupé, ainsi qu'à protégger la plancha pour une fois le repas terminé.

NETTOYAGE ET ENTRETIEN

ATTENTION: La méthode des glaçons est à procrire. Elle présente un risque de chic thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Pour nettoyer voit plaque, laisser la sur le chassis de la plancha. Faire tiédir la plaque, la frottter avec une boule de laine d'inox ( comme pour les fonds de cassetères) préalablement trempe dans de l'eau, renouveler l'opération jusqu'à ce que la plaque soit impeccable, puis l'essayer always trés soignement.

Attention à la capacité du bac récapacateur : pensez à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Si I'appareil n'a pas ete utilise pendant une longue periode, verifier et nettoyer le cas echeant avec de l'air sous pression les bruleurs et les gicleurs afin d'enlever d'eventuels residus (saletés, nids d'insectes, toiles d'araignées...)

STOCKAGE

Stockererde plancha dans un endroit à l'abri de I'humidite, des possières et où elle ne risque pas d'être endommagée. Avant de ranger voterne plancha, débrancher la bouteille de gaz et la stocker à l'extérieur dans un endroit soc et bien ventilé à I'ecart de toute source de chaleur.

CHARACTERISTIQUES

Plancha 4 Brûleurs					10.0 kW		334g/h au butane328g/h au propane
Brûleurs	Débit nominal	Gaz	Pression(mbar)	Rep. injecteur		Débit(g/h)	CE CE 1312
1er	2,5kW	Butanepropane	2837	80		181	1312BT5193
2eme	2,5kW	Butanepropane	2837	80		181
3ème	2,5kW	Butanepropane	2837	80		181
4ème	2,5kW	Butanepropane	2837	80		181
