PCVB260IC - Grille-viande LEMARQUIER - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Gril électrique par contact
Nombre de brûleurs	2 brûleurs
Puissance brûleur gauche	2,7 kW
Puissance brûleur droit	2,7 kW
Pression gaz	28-30 mbar
Type de gaz	Butane / Propane
Débit gaz brûleur gauche	196 g/h
Débit gaz brûleur droit	196 g/h
Dimensions (L x P x H)	61 x 49 x 27 cm
Matériau de la plaque	Non précisé
Catégorie gaz	II2H3+ (Butane 28-30 mbar / Propane 37 mbar)
Garantie	10 ans brûleurs inox, 5 ans châssis inox, 5 ans allumage
Reprise sur injecteur	Oui
Norme CE	CE 1312
Poids	Non précisé
Accessoires fournis	Non précisé

FOIRE AUX QUESTIONS - PCVB260IC LEMARQUIER

Comment installer le LE MARQUIER PCVB260IC ?

Assurez-vous de placer le barbecue sur une surface plane et stable. Suivez les instructions du manuel fourni pour assembler les différentes pièces. Vérifiez que toutes les vis et boulons sont bien serrés.

Comment allumer le barbecue ?

Ouvrez le couvercle, placez des briquettes de charbon de bois dans le bac prévu à cet effet, et utilisez un allume-feu pour faciliter l’allumage. Une fois le charbon enflammé, refermez le couvercle et attendez que le barbecue atteigne la température souhaitée.

Quelle est la capacité du LE MARQUIER PCVB260IC ?

Le LE MARQUIER PCVB260IC a une surface de cuisson d'environ 2600 cm², ce qui est suffisant pour cuire pour 8 à 10 personnes.

Comment nettoyer le barbecue après utilisation ?

Laissez refroidir le barbecue, puis retirez les cendres et les résidus de nourriture avec une brosse en métal. Vous pouvez laver les grilles avec de l'eau chaude et du savon, puis rincer à l'eau claire.

Puis-je utiliser le LE MARQUIER PCVB260IC à l'intérieur ?

Non, le LE MARQUIER PCVB260IC est conçu pour une utilisation en extérieur seulement. L'utilisation à l'intérieur peut présenter des risques d'incendie et de toxicité à cause des fumées.

Comment régler la température du barbecue ?

Vous pouvez régler la température en ajustant les ventilations situées sur le couvercle et sur le bac à charbon. Ouvrir les ventilations augmente l'apport d'air et donc la chaleur.

Quelle garantie est offerte avec le produit ?

Le LE MARQUIER PCVB260IC est généralement livré avec une garantie de 2 ans. Veuillez vérifier les conditions spécifiques dans le manuel d'utilisation.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange peuvent être achetées directement sur le site du fabricant ou chez des revendeurs agréés. Assurez-vous de vérifier la disponibilité des pièces spécifiques au modèle PCVB260IC.

MODE D'EMPLOI PCVB260IC LEMARQUIER

Pays de destination :	Catégorie :
FR - BE - CH - ES - GB - IT - PT-LU	I3+(28-30/37)
DK - NL - IT	I3B/P 30

Plancha 2 Brûleurs					Σ Qn = 5,4 kW		393 g/h au G30 (butane)386 g/h au G31 (propane)
Brûleurs	Débit nominal(Qn)	Gaz	Pression(mbar)	Repère surinjecteur		Débit(g/h)	CE CE 1312
Gauche	2.7 kW	(G30) Butane	28-30	85		196	1312CL5458
Droite	2.7 kW	(G31) Propane	37			193

Garanties

L'appareil bénéficiait des garanties commerciales suivantes :

• 10 ans brûleurs inox,
• 10 ans plaque fonte émaillée,
• 10 ans châssis inox ou 2 ans châssis acier,
• 5 ans allumage piézo (sauf pile)

Notre charte SAV est consultable en ligne sur le site internet : lemarqueur.com

Chaque appareil est contrôlé à tous les stades de fabrication.

Dans le cas où des anomalies seraient relevées, il est nécessaire de bien s'assurer que les prescriptions de la notice ont été scrupuleusement respectées. En particulier, que le détendeur à sécurité utilisé est bien celui prévu en fonction de votre bouteille à gaz.

Un non-respect des règles d'utilisation peut entraîner une dépréciation de votre appareil.

Ne pas modifier l'appareil

Toute modification de l'appareil peut se révéler dangereuse.

En cas de panne ou de pièce endommagée, veuillez faire appel à notre Service Après-Vente

Email: [e-mail]

Dimensions de l'appareil Plancha (en cm)

Description de l'appareil Plancha en vue dessus

Grilloir par contact

PLANCHa VINTAGE BAIA 260

PLVB260E - PLVB260I

Pays de destination direct : FR

pays catégorie 13+ (Butane 28-30 mbar / propane 37 mbar)

BVCert.6019921

Merci d'avoir acheté cette plancha LE MARQUIER© labellisée Origine France Garantie ! Consulter la notice avant l'utilisation

Presentation du grilloir par contact "plancha"

Vous venez d'acquérir le grilloir par contact LE MARQUIER et nous vous en remercions.

Le grilloir par contact est le Gril idéal pour terrasse, jardin liant convivialité, cuisine naturelle, saine pour la réalisation de vos grillades les plus diverses : poissons, crustacés, viandes, volailles, gibiers...

Chaque brûleur est commandé par un robinet surmonté d'une manette de commande permettant le réglage de la puissance.

Pour votre sécurité

ATTENTION : des parties accessibles peuvent être très chaudes. Éloigner les jeunes enfants. À n'utiliser qu'à l'extérieur des locaux. ⨿ Ne pas déplacer l'appareil pendant l'utilisation. Fermer le robinet du récipient de gaz après usage. Toute modification de l'appareil peut se révéler dangereuse. Cet appareil doit être éloigné des matériaux inflammables. Avant tout nettoyage, attendre que l'appareil soit froid. Ne pas utiliser de détendeur réglable. Les parties protégées par le fabricant ou son mandataire ne doivent pas être manipulées par l'utilisateur. Utiliser des gants protecteurs lors de manipulation des éléments particulièrement chauds. Aucun matériel combustible ne doit se trouver autour et sous l'appareil. En cas d'odeur de gaz, fermer le robinet de la bouteille de gaz.

Montage et installation

Cet appareil doit être éloigné des matériaux inflammables durante l'utilisation.

Ne pas entreposer et ne pas utiliser d'essence ou autres liquides ou vapeurs inflammables à proximité de l'appareil.

Régler l'inclinaison de la plaque via les 2 vis situées sous la plaque ou via les 4 pieds réglables.

La plancha est équipée d'un allumeur électronique à pile type AA (LR6) « pile fournie ».

Mettre la pile (AA LR6) dans son logement qui se trouve sous la plancha en respectant le sens de polarité + et -. (Voir figure 1)

Figure 1 : Montage de la pile

LIEU d'utilisation

Cet appareil doit être utilisé en plein air sur un support horizontal non inflammable résistant à la chaleur (tel que brique réfractaire, carrelage, inox...), chaque matériel combustible ne doit être situé dans un rayon de 0,50 m ajuster de votre appareil.

Raccordement gaz

Nous préconisons les bouteilles de 6 et 13kg de butane ou propane du commerce, en utilisant le bon détendeur à sécurité. La bouteille de gaz utilisée et équipée du détendeur devra avoir une hauteur maxi de 615mm et 310mm de largeur. Si la bouteille de gaz est placée dans le chariot elle doit avoir une hauteur maxi de 400mm et 310mm de largeur.

Pour le gaz butane : Utiliser un détendeur fixe normalisé (NF EN 12864) 28 mbar.

Pour le gaz propane : Utiliser un détendeur fixe normalisé (NF EN 12864) 37 mbar.

Le raccordement de l'appareil à la bouteille de gaz (Butane ou Propane) s'effectue par tuyau flexible métallique à embout mécanique NF D 36125 (durée illimitée) ou un tuyau flexible caoutchouc armé à embout mécanique NF D 36112 (durée de 10 ans) d'une longueur maximum de 1.5 mètres. Vérifier régulièrement le bon état du tuyau de gaz et n'hésitez pas à le changer s'il présente des craquelures ou des signes d'usures et il devra être changé lorsque la date de péremption inscrite sur le tuyau sera atteinte.

La plancha doit être raccordée à partir du raccord G1/2 situé à droite de l'appareil. Après avoir raccordé le tuyau à la plancha, raccorder le détendeur sur le tuyau puis sur la bouteille en suivant les indications fournies avec le tuyau et le détendeur.

En cas de fuite de gaz constatée, fermer le robinet de la bouteille de gaz et vérifier les raccordements puis refaire un essai d'étanchéité.

Si la fuite persiste ou provient d'une autre pièce, contacter le fabricant.

Ne jamais utiliser un appareil qui fuit.

Le changement de la bouteille de gaz doit s'effectuer en respectant les consignes suivantes :

Le changement doit s'opérer en extérieur uniquement, loin de toute source d'inflammation et de source de chaleur. Attendre le refroidissement complet de l'appareil. Avant de changer la bouteille de gaz, veiller à ce que son robinet soit complètement fermé.

Avant la mise en MARCHE

S'assurer :

Qu'il n'y a pas de fuites. Que le tuyau flexible métallique ou flexible caoutchouc soit pas en contact avec des parties de l'appareil pouvant doivent chaudes et qu'il soit visible sur toute sa longueur (de l'appareil à la bouteille) et facilement accessible.

Allumage du grilloir par contact "plancha

Chaque brûleur est commandé par un robinet avec manette de commande et bouton d'allumage.

La manette de commande comporte un symbole (I) qui sert à indiquer l'état du robinet.

1. Ouvrir le robinet de la bouteille de gaz, appuyer sur le bouton de réarmement du détendeur fixe.
2. Appuyer et tourner la manette de commande en position plein débit (grand cercle) et appuyer simultanément sur le bouton d'allumage.
3. Maintenez appuyée la manette de commande encore un moment pour enclencher la sécurité gaz.
4. Vérifier visuellement l'allumage par l'ouverture sous la plaque de cuisson.
5. Reproduire la même procédure pour chaque brûleur
6. Régler ensuite à volonté la hauteur de la flamme en tournant la ou les manettes de commande de plein début (grand cercle) à début réduit (petit cercle) (Voir figure 2)
7. Pour l'extinction, ramener la ou les manettes de commande sur le symbole de fermeture (○) puis fermer le robinet de la bouteille de gaz.

Position débit fermé (Feu éteint)

Position plein débit (Feu fort)

Position débit moyen (Feu moyen)

Position débit réduit (Feu doux) Figure 2: Réglage de la manette de commande

Remarque :

Une flamme (allumette longue ou briquet à long bec) peut également être utilisée en cas de non fonctionnement de l'allumeur. Pour cela, positionner la flamme au niveau du brûleur en passant entre le corps de la plancha et la plaque de cuisson et procéder à l'allumage comme expliqué ci-dessus. Répéter l'action pour chaque brûleur.

Utilisation

REMARQUE : Lors de la première utilisation, il est conseillé de faire fonctionner votre plancha à vide pendant 10 minutes à puissance moyenne. Il est possible durant quelques instants qu'une légère odeur se dégage de votre appareil. Avant toute cuisson, préchauffer l'appareil environ 10 minutes.

Pour recueillir les jus de la cuisson de vos aliments, positionner un pot dans le logement prévu à cet effet situé sur le côté gauche de la plancha.

Nettoyage et entretien

Pour nettoyer votre plaque, la laisser sur le chassis de la plancha. Une seule minute suffit pour nettoyer votre plaque de cuisson. Le nettoyage doit être fait quand la plancha est éteinte mais la plaque encore tiède. Si ce n'est pas le cas, faire fonctionner les brûleurs quelques minutes. Racler le plus gros des résidus à l'aide d'une spatule en inox. Verser de l'eau sur la plaque et frotter avec une boule de laine d'inox. Répéter jusqu'à ce que la plaque soit impeccable. L'essuyer soigneusement avec un papier absorbant.

Attention à la capacité du bac récapitulateur : penser à le vider régulièrement. Utiliser des gants de protection si le bac est encore chaud.

Retrouver notre tutoriel vidéo sur notre chaîne YouTube

ATTENTION: La méthode des glaçons est à proscrire. Elle présente un risque de choc thermique qui pourrait endommager la plaque (écaillage de l'émail par exemple).

Si l'appareil n'a pas été utilisé pendant une longue période, vérifier et nettoyer le cas échéant avec de l'air sous pression, les brûleurs et les orifices de passage d'air (venturi) afin d'enlever d'éventuels résidus (saletés, nids d'insectes, toiles d'araignées...)

Stockage

Stocker votre plancha dans un endroit à l'abri de l'humidité, des poussières et où elle ne risque pas d'être endommagée. Avant de ranger votre plancha, débranchez la bouteille de gaz et stockez-la à l'extérieur dans un endroit sec et bien ventilé à l'écart de toute source de chaleur.

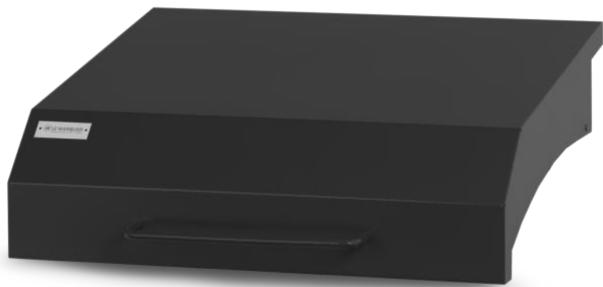

Couvercle 60/75 vintage/exclusive

60/75 VINTAGE/EXCLUSIVE HOODS

60/75 VINTAGE/EXCLUSIVE DEKSEL

Réf. CO60E-CO60i-CO75E-CO75i

BVCert.6019921

Merci d'avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie !

Consulter cette notice avant l'utilisation

2. Montage si vous planchez des inserts

Contactez notre Service APRÈS-ventes par email [e-mail]

Consulter cette notice avant l'utilisation

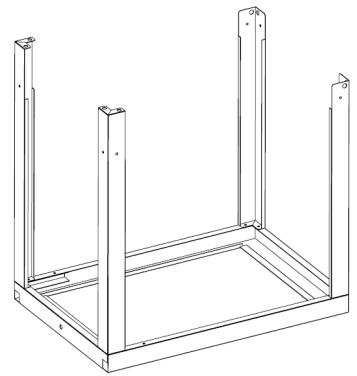

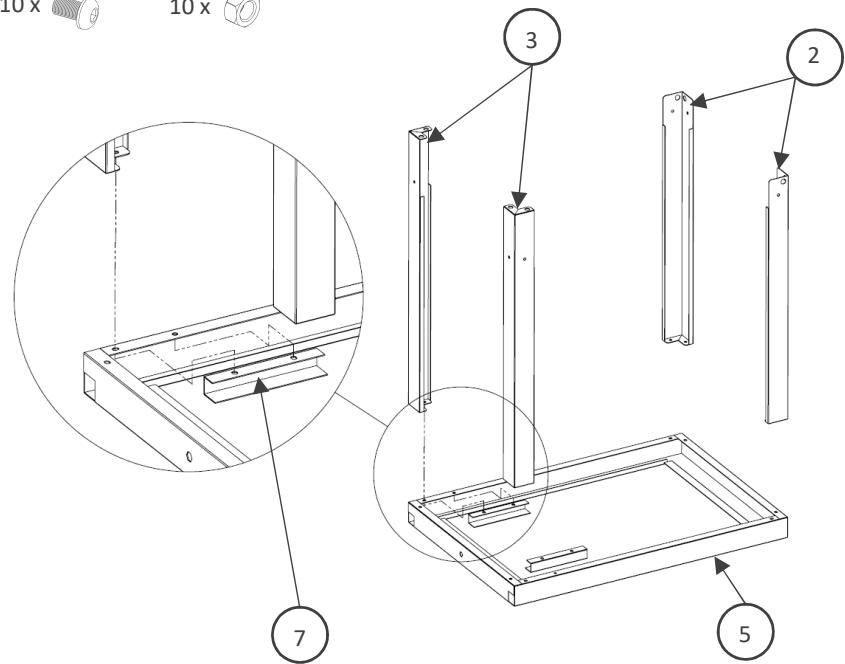

Assembly / Montage :

4. 1x
