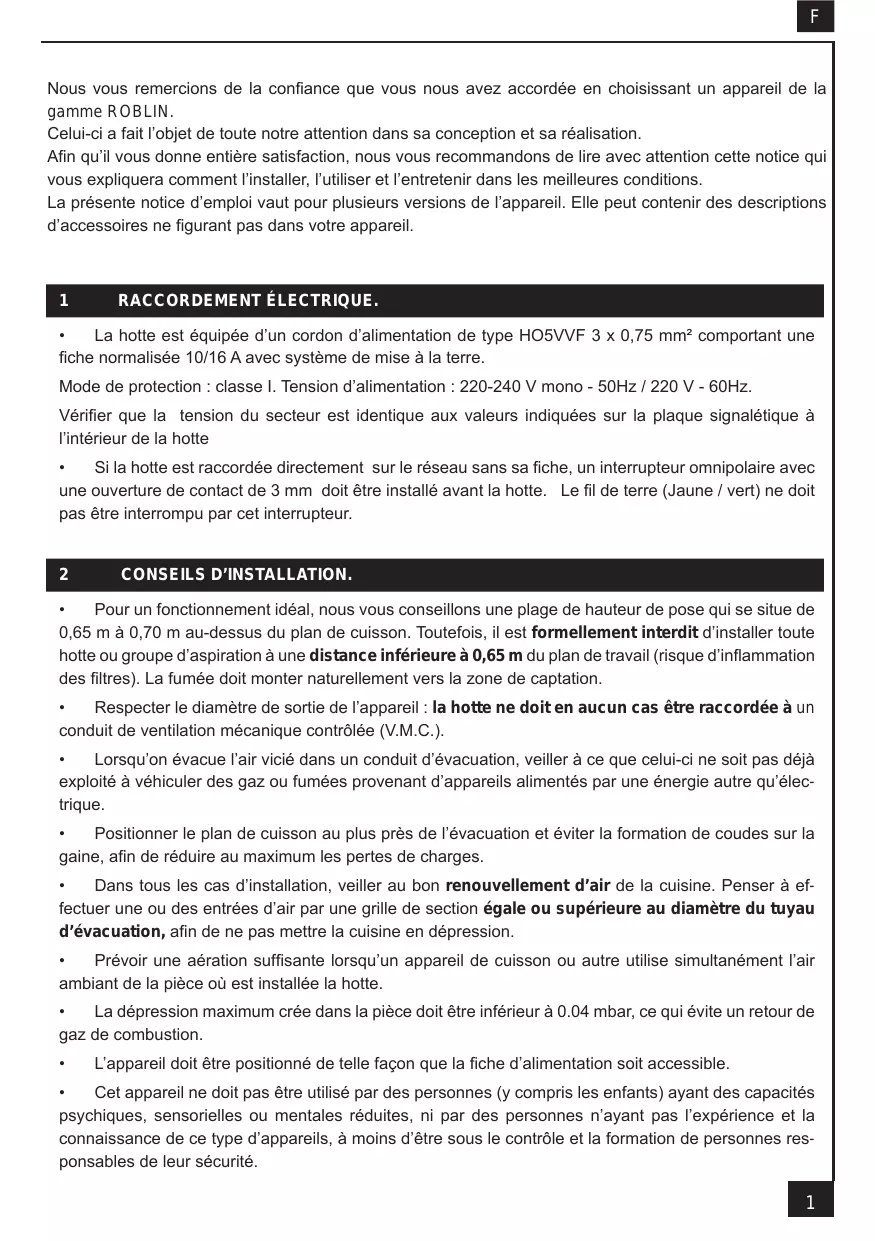

Afin qu’il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l’installer, l’utiliser et l’entretenir dans les meilleures conditions. La présente notice d’emploi vaut pour plusieurs versions de l’appareil. Elle peut contenir des descriptions d’accessoires ne figurant pas dans votre appareil.

Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

Respecter le diamètre de sortie de l’appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.). • Lorsqu’on évacue l’air vicié dans un conduit d’évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d’appareils alimentés par une énergie autre qu’électrique. • Positionner le plan de cuisson au plus près de l’évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges. • Dans tous les cas d’installation, veiller au bon renouvellement d’air de la cuisine. Penser à effectuer une ou des entrées d’air par une grille de section égale ou supérieure au diamètre du tuyau d’évacuation, afin de ne pas mettre la cuisine en dépression. • Prévoir une aération suffisante lorsqu’un appareil de cuisson ou autre utilise simultanément l’air ambiant de la pièce où est installée la hotte. • La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion. •

L’appareil doit être positionné de telle façon que la fiche d’alimentation soit accessible.

(*) Le non-respect de cette condition entraîne la suppression de la garantie du constructeur et tout recours en cas d’accident.

Attention: prendre bien soin d’employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d’accrochage défectueux dû au perçage et chevillage. 1) Tracer sur la paroi une verticale jusqu’au plafond à l’emplacement de la hotte au centre de la zone prévue pour le montage de la hotte (Fig.1 & 2, rep. 1). Cette ligne sert pour aligner verticalement les différentes parties. 2) Positionner le support de conduit (Fig. 1 & 2, Rep. 2), centré sur la verticale à 1 à 2 mm du plafond ou de la limite supérieure et marquer sur la paroi les deux alésages du support. Effectuer sur la paroi deux trous avec un foret Ø 8 mm. Fixer le support de conduit (Rep. 2) à l’aide des vis (12a) 4.2 x 44,4 et des chevilles fournies.Puis positionner et fixer comme indiqué Fig. 2 le second support (Rep. 2) pour une hauteur standard de haut de conduit de 450 mm. 3) Définir la position des trous de fixation Fig. 1 & 2, Rep. 1: Marquer un point sur la ligne verticale à une distance du plan de cuisson de : d = 945 min (mesure sans crédence). d = hauteur crédence + 295 mm (mesure avec crédence). La hauteur H est la hauteur minimum en mm du plan de cuisson au bas de la hotte (Rep. 3). Tracer sur le point marqué une ligne horizontale parallèle au plan de cuisson. Effectuer sur la paroi les deux trous 1 avec un foret Ø 8 mm . Insérer les chevilles et visser les vis 4.2 x 44,4 fournies en laissant un espace de 5-6 mm nécessaire pour l’accrochage du corps de la hotte (Fig. 3a). Il sera possible d’effectuer de petits ajustages au moyen des vis de réglage de la hotte (Voir Montage du corps de la hotte). La hotte peut avoir une excursion maximum de 16 mm. Crédence (Option) : La hauteur de la hotte par rapport au plan de cuisson est déterminée, dans ce cas par la hauteur de la crédence Rep B et par l’éventuel dosseret du plan de travail. La crédence doit être montée avant le corps de la hotte et si l’on désire la fixer contre le mur tant en haut qu’en bas, il est nécessaire de la positionner à la juste hauteur. Etant donné qu’il s’agit d’une opération compliquée, elle doit être effectuée exclusivement par l’installateur de la cuisine ou par du personnel compétent connaissant toutes les dimensions finales des meubles. 4) Montage du corps de la hotte : Avant d’entreprendre l’installation, il est nécessaire de régler les étriers du support en tournant dans le sens des aiguilles d’une montre les vis de réglage Vr jusqu’en fin de course (Fig. 3b). Accrocher le corps (Rep. 5) sur les deux vis 1 précédemment installées (Fig. 3a). Mettre la hotte de niveau en tournant les vis de réglage Vr et compléter le serrage des vis 1. 5) Raccordement • Pour la version Evacuation Extérieure : a- Raccorder le tuyau flexible (Fig. 5) à l’évacuation extérieure et la sortie de l’appareil (Rep. 6). Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. b- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. c- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 x 9.5 fournies. d- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.5, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 x 9.5 fournies. • Pour la version Recyclage: a- Fixer le support (Rep.4) du déflecteur sur la fixation du haut de conduit, le déflecteur est fixé avec les

F mêmes vis que le support de haut de conduit (Fig.7, rep. 2). Inserer latéralement les rallonges raccord

(Rep.G) sur le déflecteur (Rep. R). S'assurer que la sortie des rallonges raccord se trouve au niveau des ouies du conduit aussi bien en horizontal qu'en vertical. b- Installer un tuyau de diamètre approprié (Non fourni) entre la sortie de l’appareil et à l’entrée du déflecteur. Fixer l’ensemble à l’aide de colliers ou de ruban adhésif appropriés. c- Enlever les filtres à graisse et s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 4). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l’éclairage, du moteur et du changement des vitesses d’aspiration. d- Enlever les filtres métalliques et placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 8). e- Conduit supérieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7a) et les accrocher derrière les support (Rep. 2), refermer jusqu'à la butée. Fixer latéralement aux support (Rep. 2) à l'aide des 4 vis (12c) 2.9 x 9.5 fournies. f- Conduit inférieur : Elargir légèrement les 2 bords latéraux (Fig.7, Rep. 7b) et les accrocher entre le conduit supérieur et la paroi; refermer jusqu'à la butée. fixer latéralement la partie inférieur au corps de la hotte à l'aide des 2 vis (12c) 2.9 x 9.5 fournies. 4

GARANTIE ET SERVICE APRÈS-VENTE.

Seule la facture d’achat de l’appareil fera foi pour l’application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme : - L’éclairage : lampes incandescentes, halogènes ... - Les filtres. 8

Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels.
