PHONO BOX MM DC - Ampli HiFi PRO-JECT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Préampli phono
Marque	PRO-JECT
Modèle	PHONO BOX MM DC
Catégorie	Ampli HiFi
Dimensions (L x H x P)	107 x 30 x 61 mm (75 mm avec fiches)
Poids	280 g (sans alimentation)
Alimentation	Externe, ±18 V/500 mA DC
Consommation	20 mA DC
Entrées	1 paire RCA/phono
Sorties	1 paire RCA/phono
Gain	32 dB
Impédance d’entrée	47 kΩ / 120 pF (pour cellules MM ou MC haut niveau)
Tension de sortie typique	200 mV/1 kHz à 5 mV/1 kHz
Réponse en fréquence RIAA	20 Hz – 20 kHz / ±0,5 dB
Distorsion harmonique (THD)	<0,05 %
Rapport signal/bruit	88 dB
Fonctions principales	Préamplification pour cellule MM ou MC haut niveau, égalisation RIAA, connexion de masse
Accessoires fournis	Alimentation secteur universelle avec 3 adaptateurs de prises
Sécurité	Utiliser uniquement l’alimentation fournie ; éviter l’humidité et les liquides
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides
Garantie	Selon conditions du fabricant ; contacter le revendeur pour tout problème

FOIRE AUX QUESTIONS - PHONO BOX MM DC PRO-JECT

Comment brancher ma platine vinyle sur le préampli phono ?

Branchez le câble de modulation de la platine à l’entrée INPUT du préampli. Connectez également le câble de masse (fourche) au bornier à vis pour éviter les ronflements. Respectez les canaux : droite (rouge), gauche (blanc/noir/bleu).

Pourquoi n’y a-t-il pas de son sur une chaîne ?

Vérifiez que tous les câbles sont correctement branchés. Assurez-vous que l’entrée correspondante (CD, Tuner, Tape, etc.) est sélectionnée sur votre amplificateur. Le préampli doit être alimenté. Si un seul canal manque, vérifiez les connexions RCA et le câble de modulation.

Comment régler la capacité d’entrée ?

La capacité d’entrée est fixe à 120 pF (avec 47 kΩ d’impédance). Pour les cellules MM, cela convient généralement. Aucun réglage n’est disponible sur ce modèle.

Puis-je utiliser une cellule MC avec ce préampli ?

Oui, mais uniquement les cellules MC à haut niveau de sortie (généralement >0,5 mV). Les cellules MC bas niveau nécessitent un préampli avec gain plus élevé ou un transformateur élévateur.

Que faire en cas de ronflement ?

Un ronflement est souvent dû à une mauvaise connexion de masse. Vérifiez que le câble de masse de la platine est bien fixé au bornier à vis du préampli. Assurez-vous aussi que les câbles RCA sont bien enfoncés.

Comment nettoyer l’appareil ?

Débranchez l’appareil. Nettoyez le boîtier avec un chiffon sec et doux. N’utilisez jamais de produits liquides ou abrasifs. Évitez que du liquide pénètre à l’intérieur.

Quelle alimentation utiliser ?

Utilisez exclusivement l’alimentation secteur universelle fournie avec l’appareil (réf. ±18 V/500 mA DC). Ne la remplacez pas par un autre modèle, cela pourrait endommager le préampli.

Où trouver des pièces de rechange ?

Contactez votre revendeur Pro-Ject ou le service après-vente. Conservez l’emballage d’origine pour un éventuel retour. Le fabricant recommande de ne pas ouvrir l’appareil.

Que faire si un canal ne fonctionne pas ?

Vérifiez d’abord les câbles RCA (permutez-les pour isoler le problème). Si le défaut persiste, testez avec une autre source. Un fil cassé ou une soudure défectueuse peut être en cause. Contacter un technicien.

Comment brancher la masse ?

La plupart des platines ont un fil de masse (souvent avec une fourche). Fixez-le au bornier à vis marqué « GND » sur le préampli. Cela élimine les ronflements et parasites électriques.

MODE D'EMPLOI PHONO BOX MM DC PRO-JECT

Merci d'avoir acquis ce préampli phono Pro-Ject Audio.

Afin de pouvoir vous servir de ce produit dans les valeurs conditions, vous devez étudier soigneusement les instructions suivantes.

Instructions de sécurité

La tension de l'alimentation du secteur varie selon les pays. Avant de connecter l'appareil, vérifie que la tension de celui-ci (indiqué sur le transfo) correspond bien à celui de votre pays. Le transfo est utilisé pour déconnecter l'appareil de l'alimentation électrique. Vérifie que le transfo est toujours facilement accessible. Ne tenez jamais l'appareil ou le transfo avec des mains humides ou mouillées.

Ne laissez pas du liquide rentrer dans l'appareil ou sur le transfo. Ne laissez pas un objet contenant du liquide comme un vase à fleurs sur ou pres de l'appareil. Ne versez jamais de liquide sur l'appareil. Ne placez jamais de flammes nues, d'une bougie par exemple, sur ou pres de l'appareil. Le produit ne doit pas etre utiliser dans un endroit mouillé ou humide, pres d'une baignoire, d'un évier ou d'une piscine ou dans des situations similaires.

N'utilisez jamais une autre alimentation que celle fournie avec l'appareil.

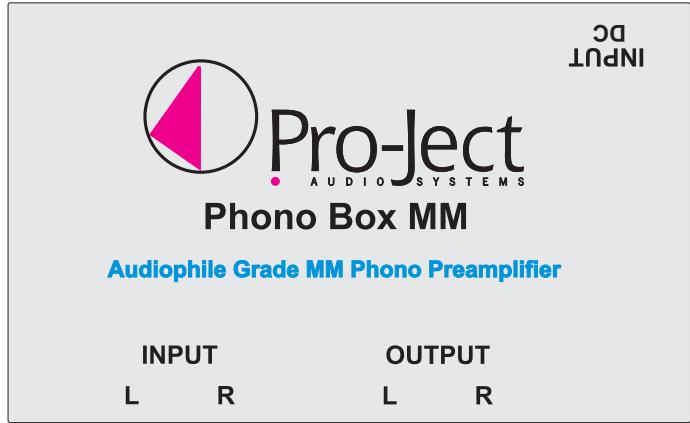

Connecteurs

Faites tous les branchements avec le préampli phono débranché du secteur.

Branchement de la platine-disque avec cellule à aimant mobile MM (ou à bobine mobile MC à haut niveau seulement)

Branchez le cable de modulation de la platine-disque à l'entrée (« INPUT ») du préampli phono. Nous vous conseillons fortement de brancher le cable de masse (avec la fourche) de la platine-disque sur le bornier à vis du préampli phono pour éviter les problèmes de ronflement.

Prenez soit de connecter correctement le canal gauche et droit. Le canal droit est habituellement en rouge et le gauche en blanc, noir ou bleu.

Connexion à l'amplificateur

Reliez la sortie (« OUTPUT ») du préampli phono par un cable de modulation à une entrée ligne (telles que « CD », « Tuner », « Tape » ou « Video ») de votre amplificateur.

Ne branche pas la sortie du préampli phono sur une entrée phono (parfois nommée gram, disc ou RIAA) de l'amplificateur.

Branchement de l'alimentation secteur

Le préampli phono est fourni avec une alimentation secteur universelle avec 3 adaptateurs de prises pour pouvoir être utilisé dans tous les pays.

Choisissez l'adaptateur correspondant à votre pays et insérez-le sur votre transfo.

Connectez la mini fiche du transfo au préampli phono.

Vous pouze ensuite brancher le transfo à votre prise secteur.

Capacitance/impédance d'entrée:

47kohms/120pF

(typique pour cellules MM ou MC à haut niveau)

Gain:

32dB

Tension de sortie typique:

200mV/1kHz à 5mV/1kHz

Bruit de fond:

88dB

THD:

<0.05%

Precision de la courbe d'égalisation RIAA:

20Hz - 20kHz / max. 0,5dB

Entree:

1 paire RCA/phono

Sortie ligne:

1 paire RCA/phono

Alimentation externe:

±18V/500mA DC

Consommation:

20mA DC

Dimensions L x H x P (P avec fiches):

107× 30× 61(75)mm

Poids:

280g sans l'alimentation

Utilisation incorrecte et panne

Les électroniques Box Design de Pro-Ject sont fabriquées dans le plus grand respect des normes en vigueur et sont soumises à des contrôleurs stricts de qualité avant de quitter l'usine.

Les problèmes qui peuvent neanmoins apparaitre ne sont pas nécessairement des defaults de matériel ou de fabrication, mais peuvent quelsquefois etre provoqués par une utilisation incorrecte ou « un malheureux concours de circonstances »

Une liste des erreurs les plus fréquentes est donc fournie.

Pas de signal sur un canal ou sur les deux :

• Pas de connexion entre la platine-disque et le préampli phono ou entre celui-ci et l'amplificateur. Cela peut également être causé par un mauvais branchement, un fil ou une soudure cassé, ou tout simplement par une prise défectueuse.
• L'entrée du préampli phono n'est pas sélectionnée sur l'amplificateur.
  L'amplificateur n'est pas allumé.
  L'amplificateur ou les haut-parleurs sont defectueux ou en mode silence.
• Les haut-parleurs ne sont pas raccordés.

Fort ronflement sur l'entrée Phono :

• Absence de connexion de masse entre la cellule et le bras ou entre la platine-disque et le préampli phono.

Instructions de sécurité

Gardez les sacs en plastique éloignés des enfants pour prévenir tout risque de suffocation.

Service

Si vous rencontres un problème dont la solution n'a pas eté abordée ci-dessus, veuillez consulter votre revendeur pour plus de conseils.

L'appareil ne peut être renvoyé au distributeur de votre pays que lorsque le problème n'a pu être résolu par vous revendeur.

La garantie ne s'appliquera que si l'appareil est returné correctement emballé. Nous vous conseillons donc de conserver l'emballage d'origine.

Garantie

Le fabricant n'est enaucun cas responsable des préjudices causés par un non-respect des instructions d'utilisations et/ou par le transport de l'appareil sans son emballage d'origine.

Toute modification ou remplacement de n'importe qu'elle piece du produit par des personnes non qualifiées et non autorisées dégage le fabricant de toute responsabilité.

Pro-Ject est une marque deposée de H.Lichtenegger. Cette notice a été consque par : ATR-Audio Trade GmbH et traduite par Audio Marketing Services S.A.S. Copyright © 2001-2016 Audio Tuning - Pro-Ject Audio - Audio Marketing Services - Tous droits réservés.

Ces informations étaient correctes à la date d'envoi à l'impression. Le fabricant se réserve le droit de modifier les spécifications techniques sans préavis.
